1 UPS 400 VA 800 kva energie PrůmySl budovy zařízení data kabely SVětlA

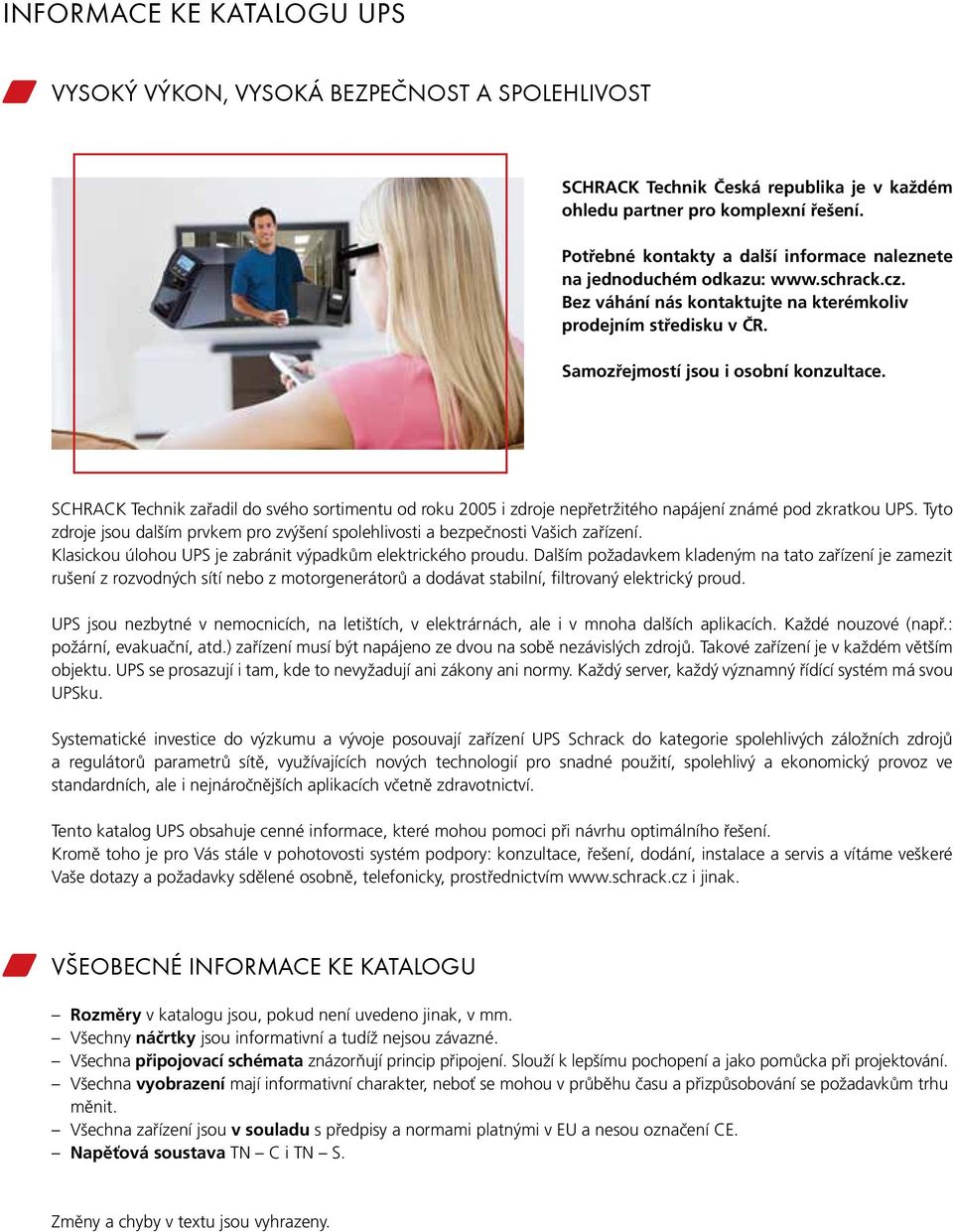

2 informace ke katalogu UPS VySokÝ VÝkon, VySokÁ bezpečnost A SPoleHliVoSt SCHRACK Technik Česká republika je v každém ohledu partner pro komplexní řešení. Potřebné kontakty a další informace naleznete na jednoduchém odkazu: Bez váhání nás kontaktujte na kterémkoliv prodejním středisku v ČR. Samozřejmostí jsou i osobní konzultace. SCHRACK Technik zařadil do svého sortimentu od roku 2005 i zdroje nepřetržitého napájení známé pod zkratkou UPS. Tyto zdroje jsou dalším prvkem pro zvýšení spolehlivosti a bezpečnosti Vašich zařízení. Klasickou úlohou UPS je zabránit výpadkům elektrického proudu. Dalším požadavkem kladeným na tato zařízení je zamezit rušení z rozvodných sítí nebo z motorgenerátorů a dodávat stabilní, filtrovaný elektrický proud. UPS jsou nezbytné v nemocnicích, na letištích, v elektrárnách, ale i v mnoha dalších aplikacích. Každé nouzové (např.: požární, evakuační, atd.) zařízení musí být napájeno ze dvou na sobě nezávislých zdrojů. Takové zařízení je v každém větším objektu. UPS se prosazují i tam, kde to nevyžadují ani zákony ani normy. Každý server, každý významný řídící systém má svou UPSku. Systematické investice do výzkumu a vývoje posouvají zařízení UPS Schrack do kategorie spolehlivých záložních zdrojů a regulátorů parametrů sítě, využívajících nových technologií pro snadné použití, spolehlivý a ekonomický provoz ve standardních, ale i nejnáročnějších aplikacích včetně zdravotnictví. Tento katalog UPS obsahuje cenné informace, které mohou pomoci při návrhu optimálního řešení. Kromě toho je pro Vás stále v pohotovosti systém podpory: konzultace, řešení, dodání, instalace a servis a vítáme veškeré Vaše dotazy a požadavky sdělené osobně, telefonicky, prostřednictvím i jinak. VŠeobeCnÉ informace ke katalogu Rozměry v katalogu jsou, pokud není uvedeno jinak, v mm. Všechny náčrtky jsou informativní a tudíž nejsou závazné. Všechna připojovací schémata znázorňují princip připojení. Slouží k lepšímu pochopení a jako pomůcka při projektování. Všechna vyobrazení mají informativní charakter, neboť se mohou v průběhu času a přizpůsobování se požadavkům trhu měnit. Všechna zařízení jsou v souladu s předpisy a normami platnými v EU a nesou označení CE. Napěťová soustava TN C i TN S. Změny a chyby v textu jsou vyhrazeny.

3 ÚSPORNÉ ZDROJE UPS Zdroje UPS Schrack patří ke světové špičce, také díky vysoké účinnosti a velmi malým ztrátám. UPS Schrack v nejvyšších/nejúspornějších ECO (ekonomických a ekologických) hladinách pokrývají celý rozsah výkonů od 400 VA do Nx 800 kva. výrobky Schrack Technik splňují pravidla chování vydaná Evropskou komisí. Jedná se o šest úrovní, přičemž úroveň 6 je nejvyšší, kterou lze dosáhnout pomocí UPS v plném on-line režimu, jak určuje norma VFI-SS-111. Smart Active a ECO je hospodárný režim, při němž lze dosáhnout ještě vyšších úrovní účinnosti. 1 ENERGETICKÉ ÚROVNĚ ECO Společnost Schrack Technik se mimo jiné stará i o napájení nejvýznamnějších datových center, jaká se v současnosti provozují. V těchto prostředích je řízení energie zásadní. Provozní náklady musí být minimalizovány bez narušení schopnosti odolat poruše napájení ze sítě. Zařízení musí pracovat při nejvyšších možných úrovních, aby se snížilo zatížení důležitých napájecích zdrojů a minimalizoval vliv na prostředí. Aby společnost Schrack Technik dále prokázala závazek k životnímu prostředí a propagovala u uživatelů jasný způsob zjišťování potenciálních úspor energie snížením spotřeby energie při provozu, nižšími tepelnými výstupy a uhlíkovými emisemi, používá originální systém hodnocení energetických úrovní ECO jasnou metodu zjištění, jak Výrobky dodávané společností Schrack Technik jsou první, u kterých jsou rozlišovány energetické úrovně ECO. Byl použit systém hodnocení od 3 kva (pod limitem 10 kva použitým Evropskou komisí), protože společnost Schrack Technik se stará o dopad na životní prostředí v celém svém sortimentu. Významné je, že energetické úrovně ECO používané společností Schrack Technik jsou více než koncepcí. Kromě toho, že je systém součástí širší iniciativy, prokazuje také, jakých dob návratnosti investic může společnost dosáhnout, protože se tato doba zkrátila až na polovinu, než je běžné pro jiné průmyslové oblasti a navíc se současným snížením uhlíkových emisí, což je důležitý přínos ve světě problémů s životním prostředím a energií. režim ECO režim ECO hladina dle směrnice EU režim ECO předčí režim ECO vyhovuje ÚČINNOST/ÚSPORNOST 1 nevyhovuje ÚSPORY S UPS SCHRACK PŘÍKLAD JEDNODUCHÉHO VÝPOČTU PRO KAŽDÉHO 10 kw x 6/100 x 4 Kč/kWh x 8760 hod/rok = Kč/rok KONKRÉTNÍ PRŮMĚRNÁ ZÁTĚŽ UPS ÚSPORY % UPS = ROZDÍL MEZI UPS SCHRACK S ÚČINNOSTÍ 98 % A BĚŽNOU UPS S ÚČINNOSTÍ 92 % CENA ELEKTŘINY ZA 1kWh DLE TARIFU POČET HODIN ZA ROK ROČNÍ ÚSPORA ZA ELEKTŘINU + NUTNO PŘIČÍST I ÚSPORY ZA KLIMATIZACI

4 2 SORTIMENT UPS SCHRACK OBSAHUJE 16 řad UPS od 400 VA do 6400 kva Rackové a věžové konfigurace Modulární, centrální a paralelní konfigurace Centralizované a rozdělené pomocí bypassů UPS se superkapacitory Setrvačníky rotační UPS pro akumulaci stejnosměrné elektrické energie Záložní generátory Bypassy Statické přepínače Multi-přepínače Jednotky rozvodu energie Prodloužení doby provozu bateriových jednotek Monitorovací software Nejrůznější možnosti komunikace Snímače prostředí Zakázková řešení Předprodejní technické konzultace Poprodejní technický servis Zapůjčení a pronájem PŘEHLED MODELŮ UPS SCHRACK TYP FÁZE VÝKON (kva) str. NÁZEV SCHRACK TYPOVÉ OZNAČENÍ VSTUP / VÝSTUP 0,5 0, GENIO IDIALOG USID 1/1 0,4 1,6 VFD, pseudosinus, USB, věž, IEC 14 GENIO IPLUG USIPLUG 1/1 0,6 0,8 VFD, pseudosinus, USB, ČSN zásuvky + IEC 10 GENIO NET POWER GENIO FLEX TOWER USNPW 1/1 0,6 2,0 VI, pseudosinus, USB (RS232 od 1kVA), věž, IEC 16 USDVT 1/1 0,8 2,0 VI, sinus, USB/RS232, věž, IEC 18 GENIO FLEX RACK USDVR 1/1 0,5 1,1 VI, sinus, USB/RS232, rack, IEC 22 GENIO FLEX DUAL USVSD 1/1 1,1 3,0 VI, sinus, USB/RS232, dual (věž/rack), IEC 22 GENIO TOWER USPRP 1/1 0,7 3,0 VFI, sinus, USB/RS232, věž, IEC 26 GENIO DUAL NET POWER USPRD 1/1 1,0 3,0 VFI, sinus, USB/RS232, dual (věž/rack), IEC 30 GENIO DUAL MAXI USDD 1/1 3/1 3,3 10 6,5 10 VFI, sinus, USB/RS232, dual (věž/rack) VFI, sinus, USB/RS232, dual (věž/rack) 34 GENIO TOWER MAXI USPW 1/1 3(1)/ ,5 10 VFI, sinus, USB/RS232, věž VFI, sinus, USB/RS232, věž 44 GENIO MAXI GREEN USSPM6 1/1 USSPH 3(1)/1 6 VFI, sinus, USB/RS232, věž VFI, sinus, USB/RS232, věž, paralel AVARA MLM A MLT USMLM 3(1)/1 USMLT 3/3 P.F.=0,99; THDi<3%; softstart; 150%/5sec P.F.=0,99; THDi<3%; soft.; 115%/, 168%/5sec\ AVARA MODULAR USMG 3/3 redundance N AVARA MODULAR INDUSTRIAL USGMI 1(3)/1 3(1)/3 redundance N AVARA PLUS USTM 3/1 USMP 3/3 softstart; 150%/1 softstart; 150%/ AVARA PLUS HIP USMPHIP 3/3 P.F.=0,99; THDi<3%; softstart; 150%/ AVARA INDUSTRY USMPI 3/1 pracovní napětí DC uvnitř UPS: 220 Vdc AVARA 400 Hz USFC 3/3 vstup 50 Hz / 400V; výstup 400 Hz / 208 V hladina ECO 4 UPS na hladině 4 úspornosti hladina ECO 5 druhá nejúspornější hladina hladina ECO 6 nejúspornější hladina

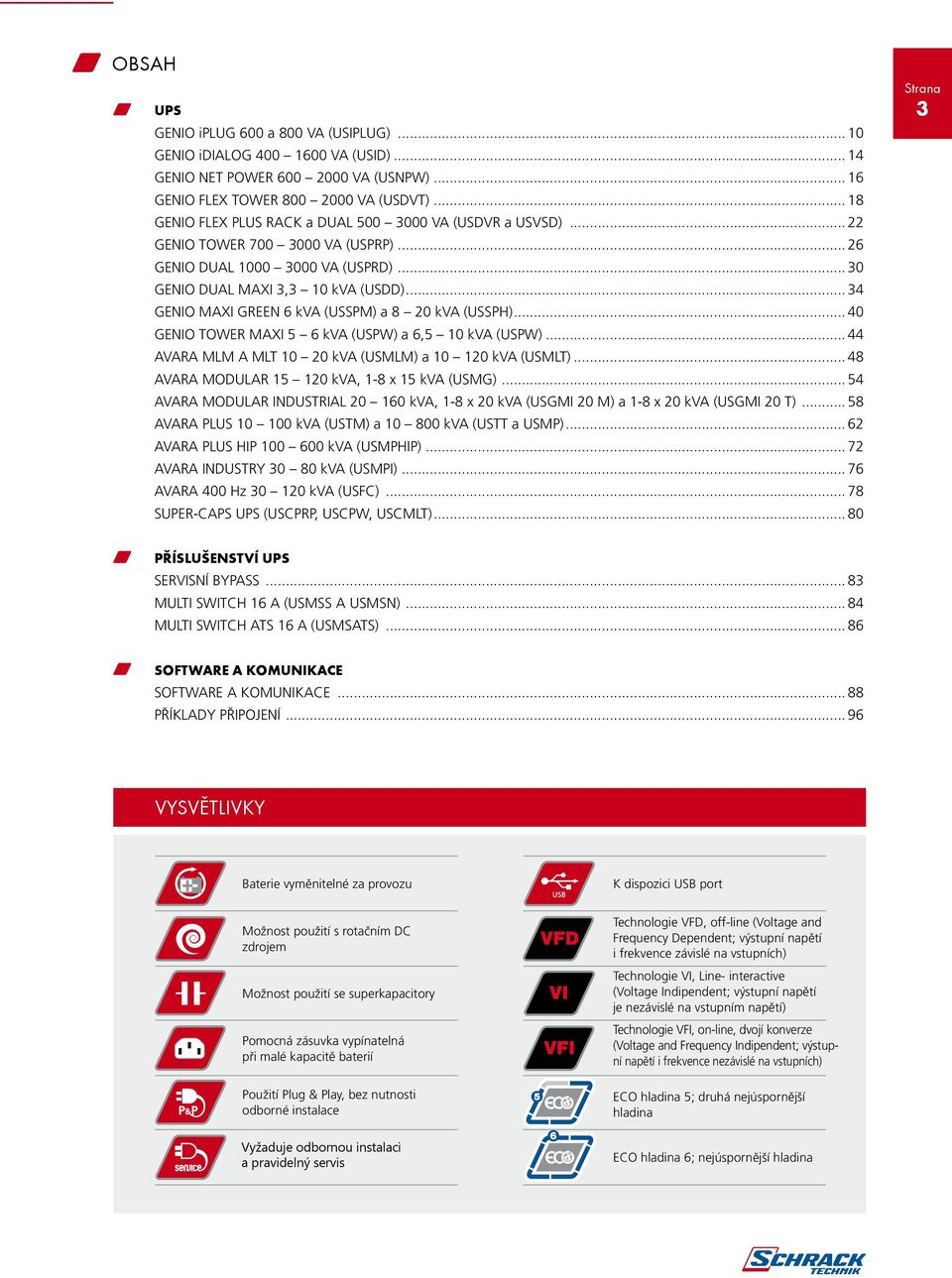

5 OBSAH UPS GENIO iplug 600 a 800 VA (USIPLUG) GENIO idialog VA (USID) GENIO NET POWER VA (USNPW) GENIO FLEX TOWER VA (USDVT) GENIO FLEX PLUS RACK a DUAL VA (USDVR a USVSD) GENIO TOWER VA (USPRP) GENIO DUAL VA (USPRD) GENIO DUAL MAXI 3,3 10 kva (USDD) GENIO MAXI GREEN 6 kva (USSPM) a 8 20 kva (USSPH) GENIO TOWER MAXI 5 6 kva (USPW) a 6,5 10 kva (USPW) AVARA MLM A MLT kva (USMLM) a kva (USMLT) AVARA MODULAR kva, 1-8 x 15 kva (USMG) AVARA MODULAR INDUSTRIAL kva, 1-8 x 20 kva (USGMI 20 M) a 1-8 x 20 kva (USGMI 20 T) AVARA PLUS kva (USTM) a kva (USTT a USMP) AVARA PLUS HIP kva (USMPHIP) AVARA INDUSTRY kva (USMPI) AVARA 400 Hz kva (USFC) SUPER-CAPS UPS (USCPRP, USCPW, USCMLT) PříSlUšenStví UPS SERVISNÍ BYPASS MULTI SWITCH 16 A (USMSS A USMSN) MULTI SWITCH ATS 16 A (USMSATS) Software a komunikace SOFTWARE A KOMUNIKACE PŘÍKLADY PŘIPOJENÍ VYSVĚTLIVKY Baterie vyměnitelné za provozu Možnost použití s rotačním DC zdrojem Možnost použití se superkapacitory Pomocná zásuvka vypínatelná při malé kapacitě baterií Použití Plug & Play, bez nutnosti odborné instalace Vyžaduje odbornou instalaci a pravidelný servis K dispozici USB port Technologie VFD, off-line (Voltage and Frequency Dependent; výstupní napětí i frekvence závislé na vstupních) Technologie VI, Line- interactive (Voltage Indipendent; výstupní napětí je nezávislé na vstupním napětí) Technologie VFI, on-line, dvojí konverze (Voltage and Frequency Indipendent; výstupní napětí i frekvence nezávislé na vstupních) ECO hladina 5; druhá nejúspornější hladina ECO hladina 6; nejúspornější hladina

6 4 UPS V PROVEDENí RACK přehled typů a jejich vlastností MODEL GENIO FLEX RACK (USDVR) GENIO FLEX DUAL (USVSD) GENIO DUAL (USPRD) GENIO DUAL MAXI (USDD) VÝKON VA VA VA VA Technologie VI, line-interactive VI, line-interactive VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní Průběh výstupního napětí sinusový sinusový sinusový sinusový Vstupní napětí 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) nebo 400V (3-fáz) verze TM 8 a 10kVA Výstupní napětí 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) Automatický bypass - - Manual bypass Transformátor na výstupu střídače Automatický test baterií RS232 sériový port USB port Bezpotenciálové kontakty Volitelný režim: EKO - - Volitelný režim: Smart-active - - Volitelný režim: Emergency - - Volitelný režim: Měnič frekvencí - - Displej Standardní verze softwaru Možnost prodloužení doby zálohy - (od 2200 VA)

7 UPS V PROVEDENí RACK kompatibilita s příslušenstvím a SW 5 MODEL GENIO FLEX RACK (USDVR) GENIO FLEX DUAL (USVSD) GENIO DUAL (USPRD) GENIO DUAL MAXI (USDD) VÝKON VA VA VA VA SOFTWARE SOFTWARE UPSmon SOFTWARE PowerNETguard PŘÍSLUŠENSTVÍ NetMAN 101 Plus (USNETMA101) NetMAN 102 Plus (*2 určeno do slotu UPS) NetMAN 202 Plus (USNETMA202; 32bit) MultiCOM 301 (USMULTI301; MOD/J-bus) MultiCOM 302 (*2 určeno do slotu UPS) MultiCOM 351 (sériový násobič, box) MultiCOM 352 (*2 určeno do slotu UPS) MultiCOM 362 (přídavný RS232/USB) MultiCOM 372 (TOTAL STOP a RS232) MultiCOM 382 (TOTAL STOP a binární s.) MultiCOM 401 (ProfiBUS) Multi I/O (USMULTIIO; 8&8 binárních s.) MultiSwitch S (USMSS; seriový port) MultiSwitch N (USMSN; EtherNet) MultiSwitch ATS (USMSA; ATS) AS 400 (komunikační kit pro kom. s IBM) Bypass externí manuální 16A (do 4kVA) Bypass externí manuální rack 16A (do 4kVA) Modem externí 52k - - Modem GSM - - LCD dálkový signalizační panel

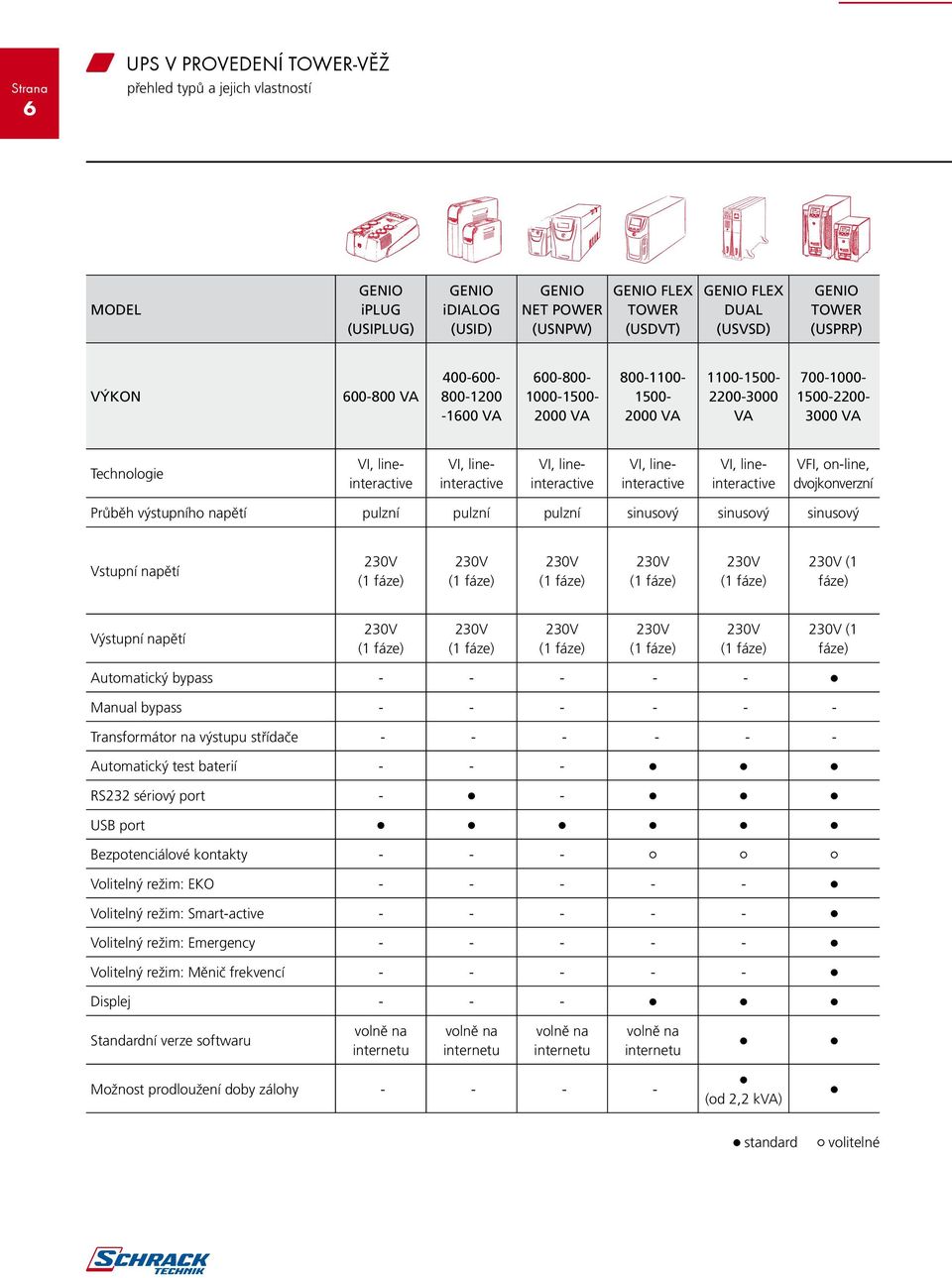

8 6 UPS V PROVEDENí TOwER-VĚž přehled typů a jejich vlastností MODEL GENIO iplug (USIPLUG) GENIO idialog (USID) GENIO NET POWER (USNPW) GENIO FLEX TOWER (USDVT) GENIO FLEX DUAL (USVSD) GENIO TOWER (USPRP) VÝKON VA VA VA VA VA VA Technologie VI, lineinteractive VI, lineinteractive VI, lineinteractive VI, lineinteractive VI, lineinteractive VFI, on-line, dvojkonverzní Průběh výstupního napětí pulzní pulzní pulzní sinusový sinusový sinusový Vstupní napětí 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) Výstupní napětí 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) Automatický bypass Manual bypass Transformátor na výstupu střídače Automatický test baterií RS232 sériový port - - USB port Bezpotenciálové kontakty Volitelný režim: EKO Volitelný režim: Smart-active Volitelný režim: Emergency Volitelný režim: Měnič frekvencí Displej Standardní verze softwaru volně na internetu volně na internetu volně na internetu volně na internetu Možnost prodloužení doby zálohy (od 2,2 kva) standard volitelné

9 7 GENIO DUAL (USPRD) GENIO DUAL MAXI (USDD) GENIO TOWER MAXI (USPW) GENIO MAXI GREEN (USSPM6 A USSPH) AVARA ML (USML) AVARA TM (USTM) AVARA PLUS (USMP, USMPHIP, US12MP) VA VA VA kva kva kva kva VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní VFI, on-line, dvojkonverzní sinusový sinusový sinusový sinusový sinusový sinusový sinusový 230V (1 fáze) 230V (1 fáze) nebo 400V (3-fáz) v.tm 8 a 10kVA 230V (1 fáze) a 400V (3-fáz) pro 6,5-10kVA 230V (1 fáze) a 400V (3-fáz) pro 6,5-10kVA 3/3: 400V; 3/1: 400V i 230V 400V (3 fáze) 400V (3 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 230V (1 fáze) 3/3: 400V 3f 3/1: 230V 1f 230V (1 fáze) 400V (3 fáze)

10 8 UPS V PROVEDENí TOwER-VĚž kompatibilita s příslušenstvím a SW MODEL GENIO iplug (USIPLUG) GENIO idialog (USID) GENIO NET POWER (USNPW) GENIO FLEX TOWER (USDVT) GENIO FLEX DUAL (USVSD) GENIO TOWER (USPRP) VÝKON VA VA VA VA VA VA SOFTWARE SOFTWARE UPSmon SOFTWARE PowerNETguard - - PŘÍSLUŠENSTVÍ NetMAN 101 Plus (USNETMA101) - - NetMAN 102 Plus (*2 určen do slotu UPS) NetMAN 202 Plus (USNETMA202; 32bit) MultiCOM 301 (USMULTI301; MOD/J-bus) - - MultiCOM 302 (*2 určeno do slotu UPS) MultiCOM 351 (sériový násobič, box) - - MultiCOM 352 (*2 určeno do slotu UPS) MultiCOM 362 (přídavný RS232/USB) MultiCOM 372 (TOTAL STOP a RS232) MultiCOM 382 (TOTAL STOP a binární s.) MultiCOM 401 (ProfiBUS DP) - - Multi I/O (USMULTIIO; 8&8 binární s.) - - I/O Alarm (USALARMMP; 6&2 binár. s.) MultiSwitch S (USMSS; seriový port) - - MultiSwitch N (USMSN; EtherNet) - - AS 400 (komunikační kit pro kom. s IBM) - - Bypass externí manuální 16A Bypass externí manuální rack 16A Modem externí 52k Modem GSM LCD signalizační panel (USMULTIPAN; DB9) - - kompatibilní

11 9 GENIO DUAL (USPRD) GENIO DUAL MAXI (USDD) GENIO TOWER MAXI (USPW) GENIO MAXI GREEN (USSPM a USSPH) AVARA ML (USML) AVARA TM (USTM) AVARA PLUS (USMP, USMPHIP, US12MP) VA VA VA kva kva kva kva (do 4kVA) (do 4kVA)

12 UPS GENIO iplug 10 Genio iplug 1:1 600 a 800 VA, jednofázový UPS zdroj (USIPLUG) záruka 2 roky POKROČILÁ KOMUNIKACE Software UPSmon umožňuje bezobslužné uložení a shutdown IT systémů připojených na síť při poruše napájení. UPSmon poskytuje účinný a intuitivní UPS management pomocí přehledných grafických zobrazení důležitých provozních parametrů. AUTOMATICKÝ RESTART UPS se automaticky znovu spustí po obnovení napájení po předchozím výpadku. USIPLUG EKO ŘADA ŠETŘíCí životní PROSTŘEDí UPS GENIO iplug umožňuje jedinečným vypínacím tlačítkem redukovat spotřebu energie během období delší nečinnosti. HLAVNí PŘEDNOSTI Všestranná Robustní Moderní design Pokročilá komunikace Auto-restart Snadná výměna baterií Řada EKO pro šetření životního prostředí SCHRACK-INFO UPS GENIO iplug je ideální řešení pro domácnost, a malé kanceláře. Její kompaktní rozměry a přizpůsobivost, ovládání tlačítkem, signalizační LED panel a uživatelsky vyměnitelné baterie vytváří z UPS GENIO iplug zařízení snadno použitelné v domácím prostředí i v kanceláři pro ochranu proti přepětí a výpadkům. Když dojde k poruše napájení ze sítě, jsou spotřebiče napájeny přes pseudo-sinusový střídač z baterií. Kontrolní a monitorovací software UPSmon je k dispozici také pro řádné ukončení aplikací a činnosti operačního systému i v nepřítomnosti uživatele. Software UPSmon lze volně stáhnout na stránce: POUžITí LCD monitory, osobní počítače, tiskárny, scannery, faxy, kancelářská a domácí elektronika atd. KONFIGURÁTOR PRO VÝBĚR MODELU TYP ZÁTĚŽE PŘÍKON (VA)* PC 250 LCD Monitor 70 Klasický monitor Scanner, tiskárna ** 200 Modem, TV, DVD přehrávač, PlayStation, Hi-Fi, Telefon, Fax * přibližný příkon ** doporučujeme tyto přístroje připojit do zásuvky s přepěťovou ochranou 50 VŠESTRANNOST, ROBUSTNOST A MODERNí VZHLED Kompaktní a ergonomická konstrukce umožňuje snadné použití v profesionálním i domácím prostředí. UPS GENIO iplug má široké spektrum použití a nový způsob připojení kabelů umožňuje jednoduchou a přehlednou instalaci. USIPLUG

13 UPS GENIO iplug VLASTNOSTI Produkt řady EKO (ekonomický a ekologický) Kompaktní a ergonomická 5 zálohovaných a chráněných zásuvek VARIANTY ZÁSUVEK 11 3 přepěťově chráněné zásuvky pro větší zátěže jako jsou laserové tiskárny Schopnost zapnutí bez síťového napájení (studený start) SCHUKO ZÁSUVKA CEE 7/7P ČSN/FR. ZÁSUVKA CEE 7/5 ITALSKÁ ZÁSUVKA CEI 23/16 BRITSKÁ ZÁSUVKA BS1363A Uživatelsky vyměnitelné baterie USB rozhraní Může být umístěná na desktop nebo podlahu. Silový kabel součástí UPS Ochrana proti zkratu Automatický restart (po obnově napájení po předcho- zím vybití baterií) Monitorovací a shutdown software UPSmon pro operační systémy Windows 7, 2008, Vista, 2003, XP, Linux, Mac OS X a Sun Solaris Funkce Plug and Play bez nutnosti zvláštní instalace a nastavení Dostupné se zásuvkou ČSN/francouzskou (2P+T), anglickou, Schuko a italskou DETAIL ZÁSUVEK SCHÉMA PŘIPOJENí USiPLUG 60 - USiPLUG 80 ZÁLOHOVANÉ ZÁSUVKY S UPS OCHRANOU ZÁSUVKY POUZE S PŘEPĚŤOVOU OCHRANOU IEC ZÁSUVKY S UPS OCHRANOU OCHRANNÁ VÝSTUPNÍ POJISTKA USB KOMUNIKAČNÍ PORT

14 UPS GENIO iplug 12 TECHNICKÉ ÚDAJE TYP GENIO iplug 600 GENIO iplug 800 Objednací číslo USiPLUG60F (ČSN), USiPLUG60 - (Schuko) USiPLUG80F (ČSN), USiPLUG80 - (Schuko) Jmenovitý výkon 600 VA / 360 W 800 VA / 480 W VSTUP Jmenovité napětí Vac Rozsah vstupního napětí 230 Vac (+20/-25%) Jmenovitá frekvence 50/60 Hz s automatickám nastavením VÝSTUP Napětí při napájení ze sítě 230 Vac (+20/-25%) Napětí při napájení z baterií 230 Vac (+/-10%) Frekvence při režimu Průběh výstupního napětí volitelná 50 nebo 60 Hz nebo automaticky pseudo-sinus AKUMULÁTORY Typ Doba zálohy Doba nabíjení VRLA AGM, bezúdržbové 5 20 minut, dle skutečné zátěže 6 8 hodin PŘETÍŽITELNOST do 110% do 150% 1 minutu 4 sekundy DALŠÍ ÚDAJE Čistá hmotnost (kg) Hmotnost s balením (kg) Rozměry (všh) (mm) 99 x 175 x 313 Rozměry balení (všh) (mm) 260 x 380 x 140 Komunikace Výstupní zásuvky Shoda s normami Požadované provozní podmínky Barva Standardní příslušenství USB 6 zásuvek (ČSN nebo Schuko nebo anglické nebo italské) + 2 IEC 320 C13 Cerifikát CE pro EU; shoda s ČSN EN ; EMC: ČSN EN kategorie C2; ČSN EN ; direktiva 2004/108/EC UPS: 0 až +40 C; pro baterie +15 až +25 C; nadmořská výška do 6000 m relativní vlhkost vzduchu < 95% bez kondenzace černá silový kabel, software na CD-ROM OBJEDNACí DATA POPIS TYP ZÁSUVEK ROZMĚRY (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č. GENIO iplug 600 VA / 360 W ČSN 260 x 380 x USIPLUG60F 800 VA / 480 W ČSN 260 x 380 x USIPLUG80F 600 VA / 360 W SCHUKO 260 x 380 x USIPLUG VA / 480 W SCHUKO 260 x 380 x USIPLUG80 Skladem v Praze dodání do 24 hodin Skladem v každém Schrack Store možnost osobního odběru

15 UPS GENIO iplug 13

16 UPS GENIO idialog 14 Genio idialog 1: VA, jednofázový UPS zdroj (USID) záruka 2 roky POKROČILÁ KOMUNIKACE Software UPSmon pro bezpečné a bezobslužné vypnutí připojených IT systémů při výpadku síťového napájení. Software UPSmon nabízí efektivní a intuitivní řízení UPS zobrazováním sloupcových diagramů důležitých provozních informací. AUTOMATICKÝ RESTART UPS se automaticky restartuje při obnově napájení ze sítě, po automatickém zapnutí. OCHRANA životního PROSTŘEDí ECO LINE Systém GENIO idialog je vybaven jedinečným vypínacím tlačítkem pro snížení spotřeby energie v době delší nečinnosti. USID HLAVNí PŘEDNOSTI Kompaktní Tichý Moderní design Pokročilá komunikace Automatický restart Ochrana životního prostředí ECO Line Velmi nízká spotřeba energie Řada GENIO idialog je ideálním řešením pro ochranu osobních počítačů a periferních zařízení v domácím a kancelářském prostředí. GENIO idialog se snadno instaluje a je hospodárným řešením k ochraně: zařízení jako jsou osobní počítače, mediální centra a periferní zařízení, televizory, domácí kina, satelitní a digitální pozemní přijímače, DVD přehrávače a rekordéry, modemů a routerů xdsl, malých domácích spotřebičů. TICHÝ PROVOZ Díky použití vysokofrekvenčních komponentů a absenci pohyblivých dílů se hluk vydávaný UPS rovná 0 db(a). VLASTNOSTI Výrobek ECO LINE Snížená spotřeba energie, provoz s účinností 99% Maximální spolehlivost a ochrana díky dohlížecímu a vypínacímu softwaru UPSmon, který lze zdarma stáhnout z webových stránek Možná instalace na PC s operačními systémy Windows 7, 2008, Vista, 2003, XP, Linux, Mac OSX a Sun Solaris Díky kompaktnímu tvaru lze idialog umístit na stůl nebo podlahu doma nebo v kanceláři Tichý provoz; GENIO idialog je rovněž vhodný k ochraně domácích digitálních zařízení jako jsou domácí kina, DVD rekordéry, satelitní a digitální pozemní přijímače. SCHÉMA PŘIPOJENí ZÁLOHOVANÉ A CHRÁNĚNÉ ZÁSUVKY RS232 SÉRIOVÝ PORT USB POJISTKA ZÁSUVKA PŘÍVODU SÍTĚ CHRÁNĚNÉ ZÁSUVKY BEZ ZÁLOHY

17 UPS GENIO idialog TECHNICKÉ ÚDAJE TYP USID40 USID60 USID80 USID120 USID160 Jmenovitý výkon 400VA / 240W 600VA / 360W 800VA / 480W 1200VA / 720W 1600VA / 960W 15 VSTUP Jmenovité napětí Jmenovitá frekvence Rozsah vstupního napětí Vac 50 Hz / 60Hz automatická volba Vac VÝSTUP Jmenovité napětí Jmenovitá frekvence Forma výstupního napětí 230 Vac (± 15% při přítomné vstupní síti, (± 10% při akumulátorovém provozu) 50 nebo 60 Hz (± 1% při akumulátorovém provozu) pseudo-sinus AKUMULÁTORY Typ Doba zálohy Doba nabíjení OGiV, VRLA AGM, plynotěsné, bezúdržbové 5 20 minut, dle skutečné zátěže 6 8 hodin DALŠÍ ÚDAJE Hmotnost (net./br.) (kg) 3,2 / 3,7 3,2 / 3,7 3,4 / 4,1 6,6 / 8,1 7,0 / 8,6 Rozměry (vxšxh) mm 192 x 90 x x 97 x 315 Komunikace USB USB + RS232 Výstupní zásuvky 4x IEC 320 C13 6x IEC 320 C13 Shoda s normami EMC Teplota okolí EN , 2006/93 EC, EN EN , 2004/108 EC 0 až +40 C; pro baterie +15 až +25 C Barva tmavě šedá (RAL 7016) Nadmořská výška a vlhkost Příslušenství do 6000 m.n.m., < 95% nekondenzující 2x výstupní napájecí kabel, USB kabel OBJEDNACí DATA POPIS ROZMĚRY (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č. GENIO idialog 400 VA / 240 W 275 x 300 x ,7 USID VA / 360 W 275 x 300 x ,7 USID VA / 480 W 275 x 300 x ,1 USID VA / 720 W 370 x 400 x ,1 USID VA / 960 W 370 x 400 x ,6 USID160 Skladem v Praze dodání do 24 hodin

18 UPS GENIO NET POwER 16 Genio net Power 1: VA (USNPW) záruka 2 roky Řada GENIO NET POWER s výkony VA s digitální technologií: spotřebiče jsou nepřetržitě napájeny ze sítě. Pokud chybí napájecí napětí, poté jsou napájeny energií z UPS, s technologií stabilizace AVR s pseudosinusovým tvarem výstupní křivky. UPS je navíc opatřena EMI filtrem proti přepětí. Za pomocí software UPSmon je možno sledovat a optimálně nastavovat provoz. Dále je vybavena ochranou pro telefonní/modemovou analogovou linku se zásuvkami RJ45. Díky své výkonové charakteristice je určena především nejnáročnějším zákazníkům, kteří požadují stabilní napájení pro svá zařízení. USNPW VHODNÉ PRO PC Malé datové sítě HLAVNí PŘEDNOSTI Stabilizované a filtrované síťové napětí (AVR a filtr proti atmosférickému rušení) UPS možno zprovoznit i bez přítomnosti vstupního napájení (Cold Start) Automatický restart při obnově napájecího napětí s funkcí automatického spuštění nabíjení baterií Pokročilá komunikace Automatický test baterií KOMUNIKACE Multiplatformní komunikace pro všechny operační systémy pomocí software UPSmon, Integrovaný SNMP agent a SHUTDOWN software pro operační systémy: Windows, 2000, 2003, XP,Vista, 2008, Mac OS X, Linux, Novell a Unixové systémy. UPS je dodávána s kabelem pro přímé připojení k PC funkce Plug and Play SCHÉMA PŘIPOJENí USNPW 60 USNPW 80 USNPW 100 USNPW 150 USNPW 200 RS232 USB VÝSTUPNÍ ZÁSUVKY ZÁSUVKA PŘÍVODU SÍTĚ

19 UPS GENIO NET POwER TECHNICKÉ ÚDAJE TYP USNPW 60 USNPW 80 USNPW 100 USNPW 150 USNPW 200 Jmenovitý výkon 600VA / 360W 800VA / 480W 1000VA / 600W 1500VA / 900W 2000VA / 1200W 17 VSTUP Jmenovité napětí Jmenovitá frekvence Vac 50 Hz / 60Hz Rozsah vstupního napětí 230 Vac (+/- 25%) VÝSTUP Napětí pří síťovém provozu 230 Vac (-8% + 10%) Napětí pří akumulátorovém provozu 230 Vac (+/- 5%) Frekvence pří akumulátorovém provozu 50 nebo 60 Hz (+/- 0,5%) Průběh výstupního napětí při akumulátorovém provozu pseudo-sinus AKUMULÁTORY Typ Doba zálohy VRLA AGM, plynotěsné, bezúdržbové 5 20 minut, dle skutečné zátěže Doba nabíjení 6 8 h 2 4 h DALŠÍ ÚDAJE Hmotnost (kg) 5,6 6, ,5 14 Rozměry (vxšxh) mm 140 x 332 x x 440 x x 480 x 280 Ochrana telefonní zásuvky RJ 45 Komunikace Bezpečnostní předpisy EMC RS232 EN , 72/73 EEC,93/68 EEC, EN EN , 89/336 EEC, 92/31 EEC, 92/68 EEC Elektrická pevnost IEC Hlučnost Teplota okolí < 40 dba ve vzdálenosti 1 m 0 až +40 C; pro baterie +15 až +25 C Barva Tmavě šedá (RAL 7016) OBJEDNACí DATA POPIS ROZMĚRY (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č. GENIO NET POWER 600VA / 360W; 10 min 220 x 140 x ,3 USNPW60 800VA / 480W; 10 min 220 x 140 x ,3 USNPW VA / 600W; 10 min 250 x 195 x ,8 USNPW VA / 900W; 10 min 280 x 230 x ,3 USNPW VA / 1200W; 10 min 280 x 230 x ,4 USNPW200 Skladem v Praze dodání do 24 hodin

20 UPS GENIO FLEx TOwER 18 Genio flex tower 1: VA, jednofázový UPS zdroj (USDVT*A) záruka 2 roky VYSOKÁ OCHRANA Řada GENIO FLEX TOWER využívá line-interaktivní technologii a poskytuje sinusový výstup. Účinnost UPS je 98 % s nízkou spotřebou energie. UPS také nabízí vysokou úroveň ochrany proti poruchám síťového napájení. Automatický regulátor napětí AVR poskytuje ochranu proti kolísání napětí, přepětí a podpětí bez zatěžování baterií. Snížené využívání baterií zajišťuje, že je sada baterií 100% k dispozici při výpadcích síťového napájení. Filtry EMI poskytují další ochranu před rázovým přepětím a přechodovým napětím. Při výpadku síťového napájení je zátěž napájena měničem, který dává dokonalou sinusovou vlnu pro maximální kontinuitu a spolehlivost napájení. USDVT HLAVNí PŘEDNOSTI Nejvyšší ochrana Kompaktní a moderní design Vysoká provozuschopnost Univerzálnost LCD displej Pokročilá komunikace Automatický regulátor napětí (AVR) Řada GENIO FLEX TOWER se dodává ve věžovém provedení od 800 VA do 2000 VA s digitální sinusovou technologií. Díky příslušenství pro pokročilou datovou komunikaci je řada GENIO FLEX TOWER ideálním řešením pro uživatele požadující nejvyšší ochranu a široké spektrum použití. GENIO FLEX TOWER je nejlepší ochranou pro periferní síťová zařízení, servery a síťové zálohové systémy. VYSOKÁ PROVOZUSCHOPNOST Zásuvka PowerShare umožňuje dělení zátěží a vypnutí méně kritických periferních zařízení, čímž se prodlužuje doba provozu baterií. Bateriový blok Hot Swap (výměna za provozu) lze vyjmout čelním panelem pro snadnou a bezpečnou údržbu UPS. Zařízení na testování baterií pro zjištění zhoršujícího se výkonu a případné poruchy baterií. Ochrana před hlubokým vybitím pro snížení celkového stárnutí baterií. PŘIZPŮSOBIVOST Funkce studeného startu umožňující zapnout UPS bez zapnutého síťového napájení. LCD DISPLEJ UPS GENIO FLEX TOWER má podsvícený displej zobrazující informace o stavu UPS včetně procenta zatížení a nabití baterií. POKROČILÁ KOMUNIKACE Pokročilá komunikace, multiplatforma pro všechny operační systémy a síťová prostředí: dohlížecí a vypínací software UPSmon pro operační systémy Windows 7, 2008, Vista, 2003, XP, Linux, Mac OSX, Sun Solaris, Novell a další operační systémy Unix USB nebo RS232 (volitelné) Slot pro rozšíření o síťovou kartu protokolu SNMP a další datové aplikace Zobrazení stavu, měření, výstrah a parametrů vstupu, výstupu a baterií na LCD displeji.

21 UPS GENIO FLEx TOwER VLASTNOSTI Výrobek ECO LINE Zásuvka PowerShare Zásuvky chráněné proti rázovému přepětí pro napájení zátěží s větším příkonem, např. laserových tiskáren Schopnost zapnout UPS bez napájení ze sítě (studený start) Baterie vyměnitelné uživatelem (výměna baterií za chodu) Rozhraní USB a RS232 Slot pro komunikační karty Maximální spolehlivost a ochrana PC a souborových serverů, na kterých běží dohlížecí a vypínací software UPSmon, který lze zdarma stáhnout z webových stránek Plně konfigurovatelný pomocí konfiguračního softwaru UPS Tools Vysoká spolehlivost (automaticky a ručně aktivovaný test baterií) Jištění proti zkratu Automatický restart (po obnovení dodávky síťového napájení, po vybití baterie) DISPLEJ USDVT 19 SCHÉMA PŘIPOJENí USDVT 80A USDVT 110A USDVT 150A USDVT 200A USB SÉRIOVÝ PORT RS232 ZDÍŘKA PRO PŘÍDAVNÉ KOMUNIKAČNÍ KARTY POJISTKA VÝSTUPNÍ ZÁLOHOVANÉ ZÁSUVKY ZÁSUVKA PŘÍVODU SÍTĚ ZÁSUVKA POWER-SHARE

22 UPS GENIO FLEx TOwER 20 TECHNICKÉ ÚDAJE TYP USDVT 80 A USDVT 110 A USDVT 150 A USDVT 200 A Jmenovitý výkon 800VA / 640W 1100VA / 880W 1500VA / 1200W 2000VA / 1600W VSTUP Jmenovité napětí 230 Vac (volitelné 200, 208, 220, 230, 240 V) Rozsah použitelného vstupního napětí Jmenovitá frekvence Vac 50 nebo 60 Hz automaticky Rozsah použitelné vstupní frekvence +/- 5% VÝSTUP Jmenovité napětí Jmenovitá frekvence Průběh výstupního napětí 230 Vac (nastavitelné Vac) 50 / 60 Hz dle vstupní frekvence sinusový AKUMULÁTORY Typ Doba zálohy Doba nabíjení VRLA AGM, plynotěsné, bezúdržbové 5 20 minut, dle skutečné zátěže 4 6 hodin DALŠÍ ÚDAJE Hmotnost (kg) 10,5 11,3 16,5 18,5 Rozměry (VxŠxH; mm) Ochrana proti Datová komunikace Přívodní zásuvka 247 x 120 x x 160 x 443 Přetížení, zkratu, podpětí, přepětí, přehřátí, přebití akumulátorů USB / RS232 / zdířka pro datové karty 1x IEC 320 C14 Výstupní zásuvky 4x IEC 320 C13 6x IEC 320 C13 Bezpečnostní předpisy EMC Provozní teplota Relativní vlhkost Barva Hlučnost ČSN EN , 72/73 EEC,93/68 EEC, ČSN EN ČSN EN , 2004/108 EEC 0 až +40 C; pro baterie +15 až +25 C < 95% bez kondenzace černá < 40 db(a) OBJEDNACí DATA POPIS ROZMĚRY S OBALEM (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č. GENIO FLEX TOWER 800VA / 640 W / 10min 342 x 208 x ,2 USDVT80A 1100VA / 880W / 9min 342 x 208 x ,0 USDVT110A 1500VA / 1200W / 11min 354 x 235 x ,4 USDVT150A 2000VA / 1600W / 9min 354 x 235 x ,4 USDVT200A Skladem v Praze dodání do 24 hodin

23 UPS GENIO FLEx TOwER 21

24 450 UPS GENIO FLEx PLUS RACK a DUAL 22 Genio flex PlUS rack a DUal 1: VA, jednofázový UPS zdroj (USDVR a USVSD) záruka 2 roky USVSD HLAVNí PŘEDNOSTI Nejvyšší ochrana Vysoká provozuschopnost Univerzálnost LCD displej Pokročilá komunikace Automatický regulátor napětí (AVR) Řada GENIO FLEX PLUS zahrnuje verzi USDVR (racková) a USVSD (racková/věžová) u modelů od 500 VA do 3000 VA a používá sinusovou digitální technologii. Řada GENIO FLEX PLUS s možností pokročilé komunikace a konektivity je ideálním řešením pro nejnáročnější zákazníky požadující nejvyšší ochranu a univerzálnost. GENIO FLEX PLUS je nejlepší ochranou pro síťová zařízení, rackové servery, konvenční rackové nebo věžové servery, síťové paměťové systémy. VYSOKÁ PROVOZUSCHOPNOST Jedna zásuvka PowerShare pro dělení zatížení nejméně kritických zátěží pro maximalizaci záložní doby nejdůležitějších serverů. Baterie vyměnitelná za chodu (přístup zepředu) pro jednoduchou a bezrizikovou údržbu UPS. Další bateriové skříně (s nabíječi) se dodávají pro typy USVSD 2200 a 3000 pro aplikace vyžadující dlouhé záložní časy. Funkce testu baterií ke zjištění zhoršeného výkonu a poruchy baterií. Ochrana před hloubkovým vybitím: v případě dlouhých časů vybití s nízkým zatížením se napěťový práh pro konec vybití zvýší podle doporučení výrobců baterií, aby nedošlo k poškození baterie. UNIVERZÁLNOST Model GENIO FLEX PLUS DUAL (USVSD 1100, 1500, 2200 a 3000) lze umístit přímo na podlahu nebo zabudovat do rackových skříní 19. Digitální displej na čelním panelu lze snadno vytáhnout a otočit, aby vyhovoval způsobu instalace. GENIO FLEX PLUS obsahuje vstupní kontakt nouzového vypnutí (EPO). Funkce studeného startu umožňuje zapnutí systému GENIO FLEX PLUS bez přítomnosti síťového napětí. POKROČILÁ KOMUNIKACE Pokročilá komunikace, multiplatforma pro všechny operační systémy a síťová prostředí: obsahuje dohlížecí a vypínací software UPSmon s adaptérem SNMP pro Windows 7, 2008, Vista, 2003, XP, Linux, Mac OS X, Sun Solaris, VMWare ESX a další operační systémy Unix Sériový port USB nebo RS232 (volitelné) Slot pro síťovou kartu SNMP LCD displej ROZMĚRY BATERIOVÉHO BOxU VELMI VYSOKÁ OCHRANA Automatický regulátor napětí (AVR) zajišťuje stabilizaci před dočasným poklesem napětí, podpětí a rázovému přepětí. Filtry EMI pak poskytují další ochranu před špičkami a přechodovými napětími. Při výpadku síťového napětí je zátěž napájena měničem, takže je napájena pravým sinusovým zdrojem pro maximální kontinuitu a spolehlivost napájení. UPS také obsahuje ochranu pro přípojky PC a sítě, telefonní linky a modemu (RJ45-RJ11). TYP USBB 72 A3 a USBB 72 M1 UPS USVSD 220 a USVSD 300 Rozměry v mm: 87 BB 625

25 UPS GENIO FLEx PLUS RACK a DUAL VLASTNOSTI Výrobek ECO LINE Zásuvka PowerShare Zásuvky s přepěťovou ochranou pro napájení silných dynamických zátěží (laserové tiskárny atd.) Schopnost zapnutí UPS při absenci síťového napětí (studený start) Uživatelem vyměnitelné baterie Rozhraní USB a RS232 Slot pro komunikační karty Maximální spolehlivost při ochraně PC díky dohlížecímu a vypínacímu softwaru UPSmon, který je volně na stránkách Vysoce spolehlivé baterie (automaticky a ručně aktivovaný test baterií) Jištění proti zkratům Automatický restart (při obnovení síťového napájení, po vybití baterií) Kontakt EPO pro dálkový CENTRAL a TOTAL STOP 23 SCHÉMA PŘIPOJENí USVSD 110 USBB72A3A a USBB72M1A ZÁSUVKA PŘÍVODU SÍTĚ VSTUPNÍ TEPELNÁ POJISTKA KONTAKT CENTRAL/TOTAL STOPU VÝSTUPNÍ ZÁSUVKY ZÁSUVKA EXTERNÍCH BATERIÍ RS232 USVSD 220ER USVSD 300ER ZÁSUVKA PŘÍVODU SÍTĚ USB 1. Uvolnění zobrazovacího panelu stlačením aretačního tlačítka 2. Otočení zobrazovacího panelu a zasunutí do nové pozice 3. Otočení celé UPS do žádané polohy 4. Zasunutí UPS do rackové skříně OTOČENÍ PANELU PRO POUŽITÍ DO RACK SKŘÍNĚ

26 UPS GENIO FLEx PLUS RACK a DUAL 24 TECHNICKÉ ÚDAJE TYP USDVR 50 USDVR 80 USDVR 110 Jmenovitý výkon VSTUP 500VA 350W 800VA 540W 1100VA 740W Jmenovité napětí 230 Vac (volitelné 200, 208, 220, 230, 240 V) Rozsah použitelného vstupního napětí Jmenovitá frekvence Vac 50 nebo 60 Hz automaticky Rozsah použitelné vstupní frekvence +/- 5% VÝSTUP Jmenovité napětí 230 Vac (nastavitelné Vac ) Jmenovitá frekvence Průběh výstupního napětí 50 / 60 Hz dle vstupní frekvence sinusový AKUMULÁTORY Typ Doba zálohy Doba nabíjení VRLA AGM, plynotěsné, bezúdržbové 5 20 minut, dle skutečné zátěže 4-6 hodin DALŠÍ ÚDAJE Rozměry (vxšxh) mm 1U x 19 x 460 Hmotnost (kg) 12,0 13,5 15,6 Vstupní zásuvky Výstupní zásuvky Ochrana proti Bezpečnostní předpisy EMC Provozní teplota Relativní vlhkost Barva Hlučnost 1x IEC 320 C14 4x IEC 320 C13 Přetížení, zkratu, podpětí, přepětí, přehřátí, přebití akumulátorů ČSN EN , 72/73 EEC,93/68 EEC, ČSN EN ČSN EN , 2004/108 EEC 0 až +40 C; pro baterie +15 až +25 C < 95% bez kondenzace Černá < 50 db(a) ve vzdálenosti 1 m OBJEDNACí DATA POPIS ROZMĚRY (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č. GENIO FLEX RACK 500VA / 350W / 10' 200 x 605 x USDVR50 500VA / 350W / 10' 200 x 605 x USDVR80 500VA / 350W / 10' 200 x 605 x USDVR110 GENIO FLEX DUAL 1100VA / 990W / 10' 245 x 500 x USVSD VA / 1350W / 10' 245 x 500 x USVSD VA / 1980W / 10' 245 x 600 x USVSD VA / 2700W / 10' 245 x 600 x ,5 USVSD VA / 1760W / 0' 245 x 600 x ,5 USVSD220ER 3000VA / 2400W / 0' 245 x 600 x ,5 USVSD300ER BATERIOVÉ MODULY PRO USVSD 200 A 300 pro USVSD 220/300; +20'/14' 245 x 600 x USVSD72A3A pro USVSD 220/300; +45 / x 600 x USVSD72M1A pro USVSD 220ER/300ER; +80 / x 360 x ,2 *USVSD72B1 Skladem v Praze dodání do 24 hodin

27 UPS GENIO FLEx PLUS RACK a DUAL TECHNICKÉ ÚDAJE TYP USVSD 110 USVSD 150 USVSD 220 USVSD 220 ER USVSD 300 USVSD 300 ER Jmenovitý výkon VSTUP 1100VA 990W 1500VA 1350W 2200VA 1980W 2200VA 1760W 3000VA 2700W 3000VA 2400W 25 Jmenovité napětí Rozsah vstupního napětí ze sítě bez přepnutí na baterie Minimální dovolené napětí sítě Jmenovitá frekvence Vac od 162 Vac do 290 Vac 300 Vac 50 nebo 60 Hz ±5 Hz Vstupní účiník (Power Factor) > 0,98 Zkreslení proudu (THDi) < 7% VÝSTUP Jmenovité napětí Zkreslení napětí Frekvence Průběh výstupního napětí Dovolená odchylka amplitudy odebíraného proudu (Cest Factor) BATERIE Typ Doba zálohy Čas plného nabití Vac, nastavitelné < lineární zátěž / < nelineární zátěž 50 nebo 60 Hz nastavitelné nebo automaticky sinusový 2,5 : 1 VRLA AGM bezúdržbové baterie od 5 minut do několika hodin dle zátěže; možnost přidání externích bateriových modulů; verze ER bez interních baterií, ale s výkonným nabíječem (8A) pro velké externí bateriové moduly 2-6 hodin pro standardní konfigurace PŘETÍŽITELNOST do 110% do 150% do 200% 5 minut 10 sekund 0,1 sekundy DALŠÍ ÚDAJE Účinnost v ECO a Smart Active režimu 98,5% Rozměry ŠxHxV (mm) 87 x 450 x 425 (2U x 19' x 425) 87 x 450 x 625 (2U x 19' x 625) Rozměry balení VxŠxH (mm) 245 x 500 x x 500 x 700 Hmotnost čistá (kg) 16,5 17, ,5 31,5 16,5 Hmotnost hrubá (kg) ,5 36,5 21,5 Přepěťová ochrana 300 Joulů Ochrany přetížení - zkrat - podpětí - přepětí - přehřátí - přebití a hluboké vybití akumulátorů Komunikace USB / DB9 s RS232 a zdířka (slot) pro nejrůznější přídavné datové karty; SW UPSmon (základní verze volně ke stažení na Vstupní zásuvky 1x IEC 320 C40 1x IEC 320 C20 Výstupní zásuvky 8x IEC 320 C13 8x IEC 320 C13 + 1x IEC 320 C19 Normy ČSN EN , EMC: ČSN EN kategorie C2, Direktiva 2006/95/EC /108 EC ČSN EN Provozní teplota 0 až +40 C; pro baterie +15 až +25 C Relativní vlhkost Barva Hlučnost Volitelné příslušenství < 95% bez kondenzace černá < 40 db(a) přídavné bateriové moduly, LCD dálkový signalizační panel, datové karty pro nejrůznější typy datové komunikace včetně; modem, externí servisní bypass, ATS, multiswitch (mutispínač), PDU a další

28 UPS GENIO TOwER 26 Genio tower 1: VA, jednofázový UPS zdroj (USPRP) záruka 2 roky USPRP GENIO TOWER představuje aktuálně nejvyšší stupeň vývoje navazující na úspěšnou online UPS Schrack USDP. Tato nejnovější technologie vyvíjená také s ohledem na úspornost a životní prostředí patří do skupiny zařízení řady ECO Line UPS. GENIO TOWER je UPS s on-line dvoj-konverzní VFI technologií poskytující nejvyšší úroveň spolehlivosti a ochrany pro významná zařízení jako jsou například hlavní servery, řídící systémy, ústředny, IT technologie, zdravotnictví, nouzová zařízení a další. Pro aplikace s dlouhými dobami zálohy jsou vyvinuty verze GENIO TOWER ER vybavené výkonným nabíječem pro připojení velkých bateriových modulů. Střídač v UPS je zcela nové konstrukce, je plně řízen mikroprocesorem pro dosažení maximální účinnosti a konfiguračních možností. Z hlediska komunikace má GENIO TOWER vestavěný LCD zobrazovací panel pro přehledné zobrazení základních veličin a stavů UPS včetně aktuálního stavu nabití baterií. GENIO TOWER má standardně také USB a RS232 komunikační porty a také klasickou zdířku pro přídavné datové karty s nejrůznějšími typy datové komunikace. Jedná se o UPS s vysokou účinností. GENIO TOWER je navržena pro úsporu energie a má také výrazné a přístupné vypínací tlačítko pro snížení spotřeby na nulu při vypnutí a odpojení zátěže. HLAVNí PŘEDNOSTI filtrované, stabilní a spolehlivé napájení, on-line dvojkonverzní technologie (VFI ve shodě s IEC ), s vestavěným EMI filtrem vysoká přetížitelnost, až na 150% programovatelný automatický restart při návratu na provoz ze sítě programovatelný studený start při provozu pouze z baterií korekce účiníku (na vstupu UPS blízko hodnoty 1) velká tolerance vstupního napětí ( Vac) bez použití energie v bateriích možnost rozšíření doby zálohy na několik hodin přehledně konfigurovatelné pomocí UPS Tools software vysoká spolehlivost baterií (inteligentní řízení nabíjení a automatické i manuální testy) vysoká spolehlivost UPS (kompletní mikroprocesorové řízení) malý vliv na napájecí síť (sinusová zátěž s nízkým zkreslení na vstupu UPS) vstupní ochrana UPS s pojistkou umožňující znovuzapnutí VYSPĚLÁ KOMUNIKACE vyspělá multiplatformní komunikace pro všechny operační systémy a síťová prostředí, plný dohled včetně shut-down pomocí UPSmon software, použitelný pro Windows 7, 2008, Vista, 2003, XP, Linux, Mac OS 3, Sun Solaris a VMware ESX a další UNIX operační systémy standardní konfigurační software UPS Tools RS232 port a binární signály přes opto-členy volný slot pro nejrůznější přídavné datové komunikační karty GENIO TOWER zahrnují výkony 700VA, 1000VA, 1500VA, 2200VA a 3000VA.

29 UPS GENIO TOwER SCHÉMA PŘIPOJENí USPRP 220 USPRP 220 ER USPRP 300 USPRP 300 ER 27 USPRP 70 USPRP 150 USPRP 100 USPRP 100 ER USB PORT SÉRIOVÝ PORT RS232 ZDÍŘKA PŘÍDAVNÝCH KOMUNIKAČNÍCH KARET ZÁSUVKA PRO EXTER. BATER. BOX VÝSTUPNÍ POJISTKA IEC VÝSTUPNÍ ZÁSUVKY VÝSTUPNÍ POJISTKA ZÁSUVKA PŘÍVODU SÍTĚ ROZMĚRY BATERIOVÉHO BOxU TYP BB USBB 36 A3 / USBB 36 M1 PRO UPS USPRP 100 Rozměry v mm: TYP BB USBB 72 A3 / USBB 72 M1 PRO UPS USPRP USPRP 300 Rozměry v mm: TYP BB PRO UPS Rozměry v mm: USBB 36 B1 / USBB 72 B1 USPRP 100 ER / USPRP ER USPRP

30 UPS GENIO TOwER TECHNICKÉ ÚDAJE 28 TYP Jmenovitý výkon USPRP VA 560 W USPRP VA 800 W USPRP 100ER USPRP VA 1200 W USPRP VA 1760 W USPRP 220ER USPRP VA 2400 W USPRP 300ER VSTUP Jmenovité napětí Rozsah vstupního napětí Maximální napětí Jmenovitá frekvence Vac Vac do 50% zátěže a Vac do 100% zátěže 300 Vac 50/60 Hz Tolerance frekvence +/- 5% Účiník > 0,99 Zkreslení vstupního proudu < 7% BY-PASS Rozsah napětí Rozsah frekvence Vac volitelné od +/-0 do +/-5 Hz VÝSTUP Zkreslení napětí při lineární/kolísavé zátěži < 2% / < 4% Jmenovité napětí Jmenovitá frekvence Průběh výstupního napětí 230 Vac (nastavitelné Vac) volitelná 50 nebo 60 Hz nebo automaticky sinus Činitel výkyvu (Crest Factor) 3:1 Účinnost v ECO a Smart Active režimu 98% AKUMULÁTORY Typ Doba nabíjení se základní sadou baterií VRLA AGM, bezúdržbové 2 4 hodiny PŘETÍŽITELNOST do 110% do 150% 2 minuty 5 sekund DALŠÍ ÚDAJE Čistá hmotnost (kg) Hmotnost s balením (kg) Rozměry (šhv) (mm) 158 x 422 x x 446 x 333 Rozměry balení (šhv) (mm) 245 x 500 x x 585 x 470 Přepěťová ochrana Ochrany Komunikace Shoda s normami Požadované provozní teploty prostředí Maximální dovolená vlhkost prostředí Barva Hlučnost 300 V Přetížení zkrat přepětí podpětí jištění hluboké vybití a přebití akumulátorů USB / DB9 s RS232 a kontakty s optočleny / zdířka pro přídavné komunikační datové karty ČSN EN a direktiva 2006/95/EC; EMC: ČSN EN kategorie C2 a direktiva 2004/108/EC pro baterie +15 až +25 C; pro UPS 0 až +40 C < 95% bez kondenzace černá <40 1 m Možnost rozšíření AKU NE ANO NE ANO Přídavné oddělovací trafo šhv: 158 x 434 x 231 mm; 22 kg šhv: 160 x 460 x 340 mm; 26 kg Standardní příslušenství silový kabel, sériový kabel, USB kabel, manuál, rychlý start, software na CD-ROM

31 UPS GENIO TOwER OBJEDNACí DATA POPIS GENIO TOWER ROZMĚRY (všh; mm) BALENÍ (ks) HMOTNOST (kg) DOSTUPNOST STORE OBJEDNACÍ Č VA / 560W / 10' 340 x 245 x USPRP VA / 800W / 12' 341 x 245 x USPRP VA / 800W / 0' (8A nabíječ) 342 x 245 x USPRP100ER 1500VA / 1200W / 11' 343 x 245 x USPRP VA / 1760W / 13' 470 x 325 x USPRP VA / 1760W / 0' (8A nabíječ) 470 x 325 x USPRP220ER 3000VA / 2400W / 11' 470 x 325 x USPRP VA / 2400W / 0' (8A nabíječ) 470 x 325 x USPRP300ER Bateriové moduly pro USPRP100; +20' 340 x 245 x USBB36A3 pro USPRP100; +40' 340 x 245 x USBB36M1 pro USPRP100ER; +100' 770 x 360 x USBB36B1 pro USPRP220/300; +20'/14' 470 x 325 x USBB72A3 pro USPRP220/300; +45'/30' 470 x 325 x USBB72M1 pro USPRP220ER/300ER; +90'/55' 770 x 360 x USBB72B1 Doba zálohy (např.: 12 ) je uvedena pro běžný průběh průměrné ustálené zátěže Skladem v Praze dodání do 24 hodin Skladem v každém Schrack Store možnost osobního odběru

32 UPS GENIO DUAL 30 Genio DUal 1: VA, jednofázový UPS zdroj (USPRD) záruka 2 roky JEDNODUCHÁ INSTALACE UPS tower (věž) nebo rack: GENIO DUAL může být instalována v poloze věž nebo rack. K tomuto účelu slouží zobrazovací panel, který lze otočit dle zvolené polohy UPS. Tichý provoz: Díky mikroprocesorově řízenému vysokofrekvenčnímu střídači má UPS tichý provoz (< 40dB) a z hlediska hluku tedy může být instalována v libovolném prostředí. Odolnost při vysokých teplotách: Všechny komponenty UPS jsou vyrobeny s vysokou teplotní odolností, do 40 C, a jejich spolehlivost a životnost není omezována běžnými provozními teplotami. Šetření energie: Výstupní zásuvky lze naprogramovat pro postupné vypínání dle důležitosti v závislosti na zbývající energii v bateriích. USPRD HLAVNí PŘEDNOSTI UPS Schrack řady GENIO DUAL, s výkony 1000, 1500, 2200 a 3000 VA, je vyšší stupeň UPS, vyspělé technologie řady USPRP, on-line VFI dvojí konverze. GENIO DUAL je určena ke spolehlivému napájení velmi důležitých zařízení jako jsou např.: servery, zabezpečovací systémy, telefonní ústředny a průmyslové aplikace. Tato UPS je ideální také pro napájení hlavních serverů se vstupním účiníkem blížícím se hodnotě 1. Tato UPS může použita jako věž a stejně tak být umístěna do 19 rackové skříně, kde zabere prostor pouze 2U. USPRDual má moderní design, možnost volby formátu a provozních režimů a reprezentuje úspěch vědeckovýzkumného týmu při aplikaci nejvyspělejších technologií pro vývoj UPS Schrack. Pro významné objekty zálohování (operační sály, banky atp.) vyžadující dlouhé doby zálohy je určena verze *ER (Extension Runtime) vybavená výkonným nabíječem pro připojení velkých bateriových modulů. Tato UPS patří do řady UPS Schrack s vypínací funkcí, stejně jako ostatní v kategorii UPS ECO-line. USPRDual šetří energii v době, kdy je zátěž odpojena. ŘíZENí ÚSPORY ELEKTRICKÉ ENERGIE UPS Schrack USPRDual lze naprogramovat, dálkově pomocí SW nebo prostřednictvím ovládacího panelu, pro provoz v několika různých úsporných provozních režimech kategorie ECOline: On-line: maximální ochrana napájených zařízení a maximální kvalita parametrů napájení ECO: pro zvýšení provozní účinnosti na 98% při zachováním line-interaktivní ochrany Smart Active: s automatickým přepínáním mezi režimy ECO a ON-LINE v závislosti na spolehlivosti a kvalitě napájení ze sítě. Back-up: pro nouzová zařízení napájená pouze při výpadku sítě Frekvenční měnič: z 50Hz na 60Hz a naopak. VYSPĚLÁ KOMUNIKACE GENIO DUAL poskytuje maximální flexibilitu pro integraci do libovolného existujícího datového komunikačního systému. vyspělá multiplatformní komunikace pro všechny operační systémy a síťová prostředí, plný dohled včetně shut-down pomocí UPSmon software, použitelný pro Windows 7, 2008, Vista, 2003, XP, Linux, Mac OS 3, Sun Solaris a VMware ESX a další UNIX operační systémy standardní konfigurační software UPS Tools RS232 sériový port a binární signály přes opto-členy USB port volný slot pro nejrůznější přídavné datové komunikační karty jako např.: Modbus/Jbus, Prfibus, TCP/IP, SNMP, reléové kontakty s binárními signály a další.

33 UPS GENIO DUAL VYSOKÁ KVALITA VÝSTUPNíHO NAPĚTí dokonce i pro zátěž s vysokým zkreslením (IT zátěže s koeficientem amplitudy (crest factor) až do hodnoty 3:1) vysoký zkratový proud přes bypass vysoká přetížitelnost: až 150% i při režimu napájení z baterií filtrované, stabilní a spolehlivé napájení, on-line dvojkonverzní technologie (VFI ve shodě s IEC třídy 1) s filtrem pro potlačení atmosférických poruch korekce účiníku zátěže: vstupní účiník blízko hodnoty 1 a pohlcení sinusového průběhu proudu. VYSOKÁ SPOLEHLIVOST BATERIí automatické i manuální testy baterií baterie vyměnitelné uživatelsky a za provozu možnost neomezeného prodlužování doby zálohy pomocí přídavných bateriových modulů. ROZMĚRY BATERIOVÉHO BOxU TYP BB USBB 36 A3A / USBB 36 M1A PRO UPS USPRD100 Rozměry v mm: TYP BB USBB 72 A3A / USBB 72 M1A PRO UPS USPRD Rozměry v mm: 31 DALŠí VLASTNOSTI výstupní napětí nastavitelné pomocí softwaru ( V) auto-restart při návratu sítě (programovatelné pomocí softwaru) režim stand-by a bypass: Když je zařízení vypnuto, UPS automaticky přechází do bypassu a udržuje baterie nabité. vypínání při nulové zátěži pro šetření elektřiny výstraha nízkého napětí baterií zapnutí se zpožděním plné mikroprocesorové řízení automatický bypass bez přerušení a posunutí fáze stav, naměřené hodnoty a alarmy přehledně dostupné na čelním zobrazovacím panelu firmware UPS aktualizován prostřednictvím PC ochrana přívodu včetně tepelné pojistky s možností znovu-zapnutí (do výkonu 1500 VA) ochrana proti zpětnému proudu možnost ručního přepnutí do bypassu. TYP BB PRO UPS Rozměry v mm: USPRD USBB 36 B1 / USBB 72 B1 USPRD220ER - 300ER 1. Vysunutí zobrazovacího panelu 2. Otočení zobrazovacího panelu a zasunutí do nové pozice 3. Otočení celé UPS do žádané polohy 4. Zasunutí UPS do rackové skříně OTOČENÍ PANELU PRO POUŽITÍ DO RACK SKŘÍNĚ
