VA-7150 Elektrický pohon ventilů. Vlastnosti a výhody. Pohon ventilu VA-7150 ve spojení s ventilem VBF a VG7010

Transkript

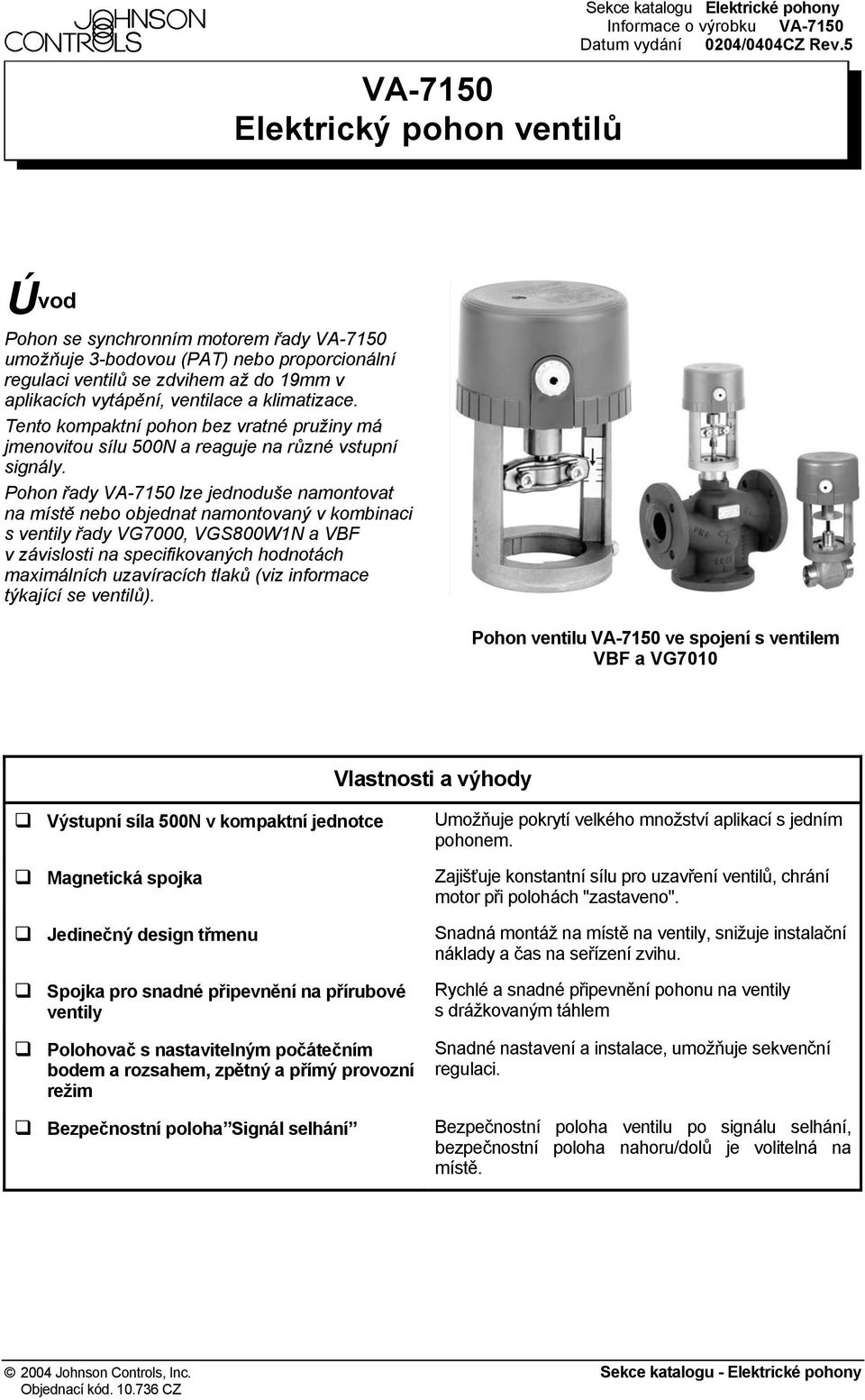

1 VA-7150 Elektrický pohon ventilů Sekce katalogu Elektrické pohony Informace o výrobku VA-7150 Datum vydání 0204/0404CZ Rev.5 Ú vod Pohon se synchronním motorem řady VA-7150 umožňuje 3-bodovou (PAT) nebo proporcionální regulaci ventilů se zdvihem až do 19mm v aplikacích vytápění, ventilace a klimatizace. Tento kompaktní pohon bez vratné pružiny má jmenovitou sílu 500N a reaguje na různé vstupní signály. Pohon řady VA-7150 lze jednoduše namontovat na místě nebo objednat namontovaný v kombinaci s ventily řady VG7000, VGS800W1N a VBF v závislosti na specifikovaných hodnotách maximálních uzavíracích tlaků (viz informace týkající se ventilů). Pohon ventilu VA-7150 ve spojení s ventilem VBF a VG7010 Vlastnosti a výhody Výstupní síla 500N v kompaktní jednotce Magnetická spojka Jedinečný design třmenu Spojka pro snadné připevnění na přírubové ventily Polohovač s nastavitelným počátečním bodem a rozsahem, zpětný a přímý provozní režim Bezpečnostní poloha Signál selhání Umožňuje pokrytí velkého množství aplikací s jedním pohonem. Zajišťuje konstantní sílu pro uzavření ventilů, chrání motor při polohách "zastaveno". Snadná montáž na místě na ventily, snižuje instalační náklady a čas na seřízení zvihu. Rychlé a snadné připevnění pohonu na ventily s drážkovaným táhlem Snadné nastavení a instalace, umožňuje sekvenční regulaci. Bezpečnostní poloha ventilu po signálu selhání, bezpečnostní poloha nahoru/dolů je volitelná na místě Johnson Controls, Inc. Objednací kód CZ

2 2 VA-7150 Objednací údaje VA Napájecí napětí 1 24 Vstř., 50 / 60 Hz Vstř., 50 / 60 Hz (pouze pro modely s 3-bodovou regulací) Typ ventilu 10 Ventily se závitovým táhlem: VG7000, VG Ventily s drážkovaným táhlem:vbf PN6 a PN10 a VGS800W1N Typ regulace 0 3-bodová (PAT) 2 Proporcionální 0 10V Pozn.:modely 3-bodové regulace se zpětnou vazbou 2kΩ, se zpětnou vazbou 0.10V a pomocnými spínači lze objednat na zvláštní objednávku Objednávání Pohon lze objednat samostatně nebo jako sestavu s ventilem montovanou u výrobce. Jestliže objednáváte sestavu doplňte za objednávací kód pohonu +M. Příklad: Položka 1 VG7203AT (ventil) Položka 2 VA (pohon) Objednávka sestavy u výrobce. Položka 1 VG7203AT (ventil) Položka 2 VA M (pohon) Opravy Opravy na místě nejsou dovoleny. Pro výměnu pohonu kontaktujte nejbližší zastoupení Johnson Controls. Kombinace pohon/ventil Pohon VA-7150 lze kombinovat s následujícími řadami ventilů: Detailní informace ohledně objednávání ventilů viz příslušné katalogové listy. P rovoz Pohony řady VA-715x využívají synchronního motoru s obousměrným provozem a magnetické spojky k zajištění přesné polohy ventilu. Sestava může spolehlivě generovat sílu 500N v každém směru. Pohon zajišťuje uzavírací sílu i v případě, že pohon je bez napájení. Jestliže regulátor vyšle do pohonu signál pro chod v opačném směru, uzavírací síla se snižuje a ventil reguluje. Magnetická spojka zajišťuje konstantní zátěž v koncové poloze, což zajišťuje těsné uzavření ventilu a snižuje opotřebení sedla. Řada VG7000 a VG7010 Ventily s vnitřním a vnějším závitem VG7 T všechny typy DN VGS800W1N směš. + konver. s. = 2-c. PDTO VGS8 W1N DN Řada VBF, PN6 a PN10 VBF cestný PDTO DN VBF Směšovací DN

3 VA bodová regulace VA-7150 Regulátor napájí 24 Vstř. "nahoru, dolů a spol.(com)" svorky vzhledem k požadovanému pohybu táhla ventilu. Signál zajišťuje pohyb motoru ve správném směru. Ozubené soukolí a šroubovice pohybují táhlem ventilu nahoru a dolů. Jestliže regulátor přestane vysílat signál, táhlo ventilu zůstává na pozici do doby než regulátor vyšle další signál. Pozn: V přírůstkových aplikacích není přímá vazba mezi polohou ventilu a výstupem z regulátoru (0 až 100 %). Jestliže je přímá vazba důležitá, použijte proporcionální regulaci nebo pohony, které zajišťují zpětnou polohovou vazbu. Proporcionální regulace VA-7152 Pohon VA-7152 zajišťuje proporcionálně zdvih ve vztahu k vstupnímu řídícímu signálu 0 až 10, 0 až 5, nebo 5 až 10 V dle výběrové propojky vstupního řidícího signálu. Další vlastnosti jsou nastavení zdvihu a propojky pro přímý (DA) nebo zpětný (RA) provoz. Elektronický regulátor vysílá vstupní proporcionální signál do pohonu VA Signál je porovnáván s aktuální polohou ventilu přes interní zpětnovazební potenciometr. Vnitřní obvod zajišťuje chod motoru ve správném směru. Soukolí a šroubovice pohybují táhlem ventilu do pozice určené vstupním signálem. Vřeteno pohonu Montážní pokyny Při montáži pohonu na ventil dodržujte níže uvedené pokyny: Ventily je doporučeno montovat ve svislé poloze na snadno přístupném místě. OK OK Pohon musí být zabezpečen proti kapající vodě, která by se mohla dostat pod víko a poškodit mechanismus nebo motor. Pohon nesmí být zakryt izolačním materiálem. Pro demontáž pohonu musí být ponechán dostatečný prostor (viz část Rozměry). Ventil musí být instalován tak, aby kuželka směřovala proti průtoku, šipky na těle ventilu ukazují směr průtoku. M M Vysunuto Reverzní provoz (RA) VDC Bezpečnostní poloha Signál selhání Signál selhání u proporcoinálních modelů způsobí automatický pohyb vřetene pohonu (skrze propojku) do předem zvolené polohy (úplně vysunuto nebo úplně zasunuto).

4 4 VA-7150 Pokyny pro zapojení Veškerá zapojení musí být v souladu s odpovídajícími normami a předpisy a měla by být provedena pouze odpovědnými osobami. Ujistěte se, že napájecí napětí odpovídá napájecímu napětí zařízení. Varování Nebezpečí úrazu el. proudem Před zahájením prací odpojte napájecí napětí, abyste předešli zraněním. Nebezpečí poškození zařízení Zkontrolujte veškerá zapojení před připojením k síti. Zkraty nebo špatná zapojení mohou způsobit trvalé škody na zařízení. Schema zapojení: Proporcionální model 24 Vstř. 3-bodový model 24 Vstř. Electronic PCB VA-7150-xx01 VA-7152-xx01 3-bodový model 230Vstř. VA-7150-xx03

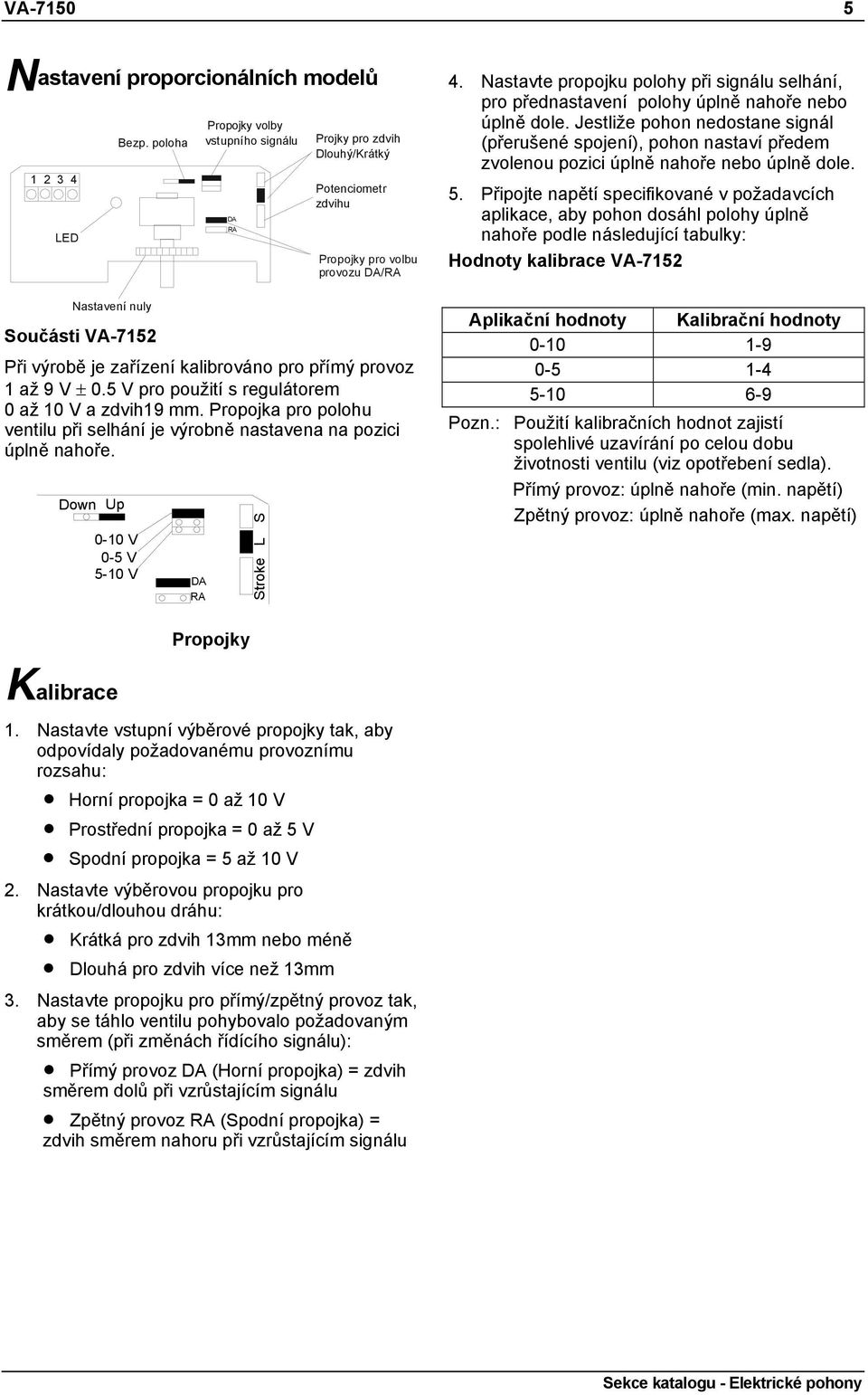

5 VA Nastavení proporcionálních modelů LED Nastavení nuly Součásti VA-7152 Při výrobě je zařízení kalibrováno pro přímý provoz 1 až 9 V ± 0.5 V pro použití s regulátorem 0 až 10 V a zdvih19 mm. Propojka pro polohu ventilu při selhání je výrobně nastavena na pozici úplně nahoře. Down Up 0-10 V 0-5 V 5-10 V Bezp. poloha DA RA Propojky volby vstupního signálu DA RA Stroke L S Projky pro zdvih Dlouhý/Krátký Potenciometr zdvihu Propojky pro volbu provozu DA/RA 4. Nastavte propojku polohy při signálu selhání, pro přednastavení polohy úplně nahoře nebo úplně dole. Jestliže pohon nedostane signál (přerušené spojení), pohon nastaví předem zvolenou pozici úplně nahoře nebo úplně dole. 5. Připojte napětí specifikované v požadavcích aplikace, aby pohon dosáhl polohy úplně nahoře podle následující tabulky: Hodnoty kalibrace VA-7152 Aplikační hodnoty Kalibrační hodnoty Pozn.: Použití kalibračních hodnot zajistí spolehlivé uzavírání po celou dobu životnosti ventilu (viz opotřebení sedla). Přímý provoz: úplně nahoře (min. napětí) Zpětný provoz: úplně nahoře (max. napětí) Propojky Kalibrace 1. Nastavte vstupní výběrové propojky tak, aby odpovídaly požadovanému provoznímu rozsahu: Horní propojka = 0 až 10 V Prostřední propojka = 0 až 5 V Spodní propojka = 5 až 10 V 2. Nastavte výběrovou propojku pro krátkou/dlouhou dráhu: Krátká pro zdvih 13mm nebo méně Dlouhá pro zdvih více než 13mm 3. Nastavte propojku pro přímý/zpětný provoz tak, aby se táhlo ventilu pohybovalo požadovaným směrem (při změnách řídícího signálu): Přímý provoz DA (Horní propojka) = zdvih směrem dolů při vzrůstajícím signálu Zpětný provoz RA (Spodní propojka) = zdvih směrem nahoru při vzrůstajícím signálu

6 6 VA-7150 Nastavení VA-7152 LED Nastavení nuly Potenciometr zdvihu 12. Pro správné provozní použití zkontrolujte požadované minimální a maximální provozní napětí. Nechte pohon dokončit několik kompletních cyklů. Pozn: Dioda LED bude po dokončení kompletního provozního cyklu svítit 3-10 minut. 13. Znovu umístěte kryt a připevněte šroubem. Zařízení je připraveno pro provoz. 6. Pro zajištění polohy táhla ventilu úplně nahoře, je nutno otočit točítkem nastavení nuly úplně doleva, dokud táhlo ventilu nedosáhne koncové polohy zdvihu. 7. Pomalu otáčejte točítkem nastavení nuly doprava a přestaňte ihned jakmile dioda LED začne blikat nebo zhasne. Pozn: Po dobu provozu pohonu bude dioda LED svítit. Obvod pohonu obsahuje funkci časové prodlevy. Jestliže kalibrace probíhá déle než 3-10 minut, dioda LED zhasne a stav je indikován jako porucha. Jestliže toto nastane, vypněte napájení, vyčkejte několik sekund, zapněte napájení a znovu proveďte nastavení nuly pomocí točítka. 8. Připojte vstupní napětí specifikované podle požadavku aplikace, aby se táhlo ventilu pohybovalo podle kalibrační hodnoty do polohy úplně zasunuto (viz tabulka kalibračních hodnot). 9. Pro zajištění polohy táhla ventilu úplně dole, je nutno plně nastavit potenciometr zdvihu po směru hodinových ručiček, dokud táhlo ventilu nedosáhne koncové polohy zdvihu. 10. Pomalu otáčejte potenciometrem zdvihu proti směru hodinových ručiček dokud dioda nezhasne. 11. Nastavte napětí tak, aby se pohon dostal do pozice úplně nahoře. Ověřte nastavení nuly.

7 VA Rozměry (v mm) VA-715x-100x VA-715x-820x

8 8 VA-7150 Technické údaje Modely: 3-bodový Proporcionální Provoz / regulace: Doplňková zpětná vazba 0 10 Vss Doplňková zpětná vazba 2 kω 0 10 Vss Doplňkový pomocný spínač 1x Typ motoru: Synchronní/obousměrný Napájecí napětí (50/60 Hz): 230 V ±15% 24 V ± 15% 24 V ± 15% Jmenovitý výkon motoru: 2.7 VA 2.7 VA 2.7 VA Jmenovité zatížení elektronického polohovače: Jmenovitá síla pohonu: 500 N ± 20% Zdvih: Jmenovitá rychlost při 50 Hz (60 Hz): - maximálně 20 mm 10 (8,5) s/mm Třída ochrany: IP 40 (IEC 60529) Materiály Kryt: Třmen: Okolní podmínky pro provoz: Podmínky pro skladování: Elektrické připojení: Doplňkové plošné spoje: Shoda: Hmotnost: Samozhášecí VO-UL 94 ABS + PC Tlakově litý hliník -5 až +55 C, nekondenzující -20 až +65 C, nekondenzující 2 VA vstupní impedance 100 kω 2.5 mm mm mm mm mm kg Evropská nařízení: EMC (89 / 336 EEC) dle standardu EN a EN LVD (73 / 23 / EEC) dle standardu EN Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používaním nebo zneužitím tohoto výrobku. Johnson Controls International, Inc. Budějovická 5, Praha 4 Tel: Fax:
