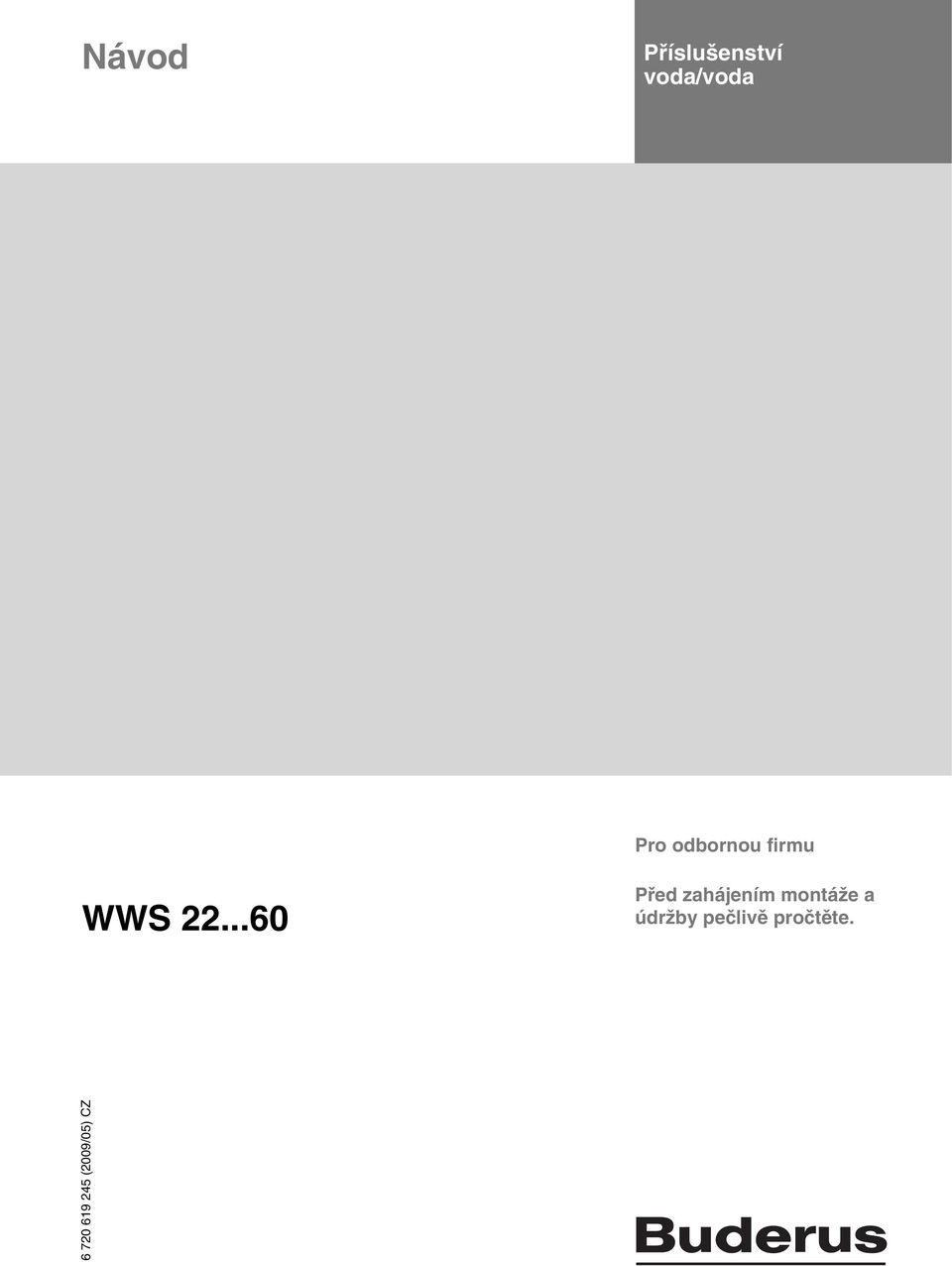

1 Návod Příslušenství voda/voda Pro odbornou firmu WWS Před zahájením montáže a údržby pečlivě pročtěte (2009/05) CZ

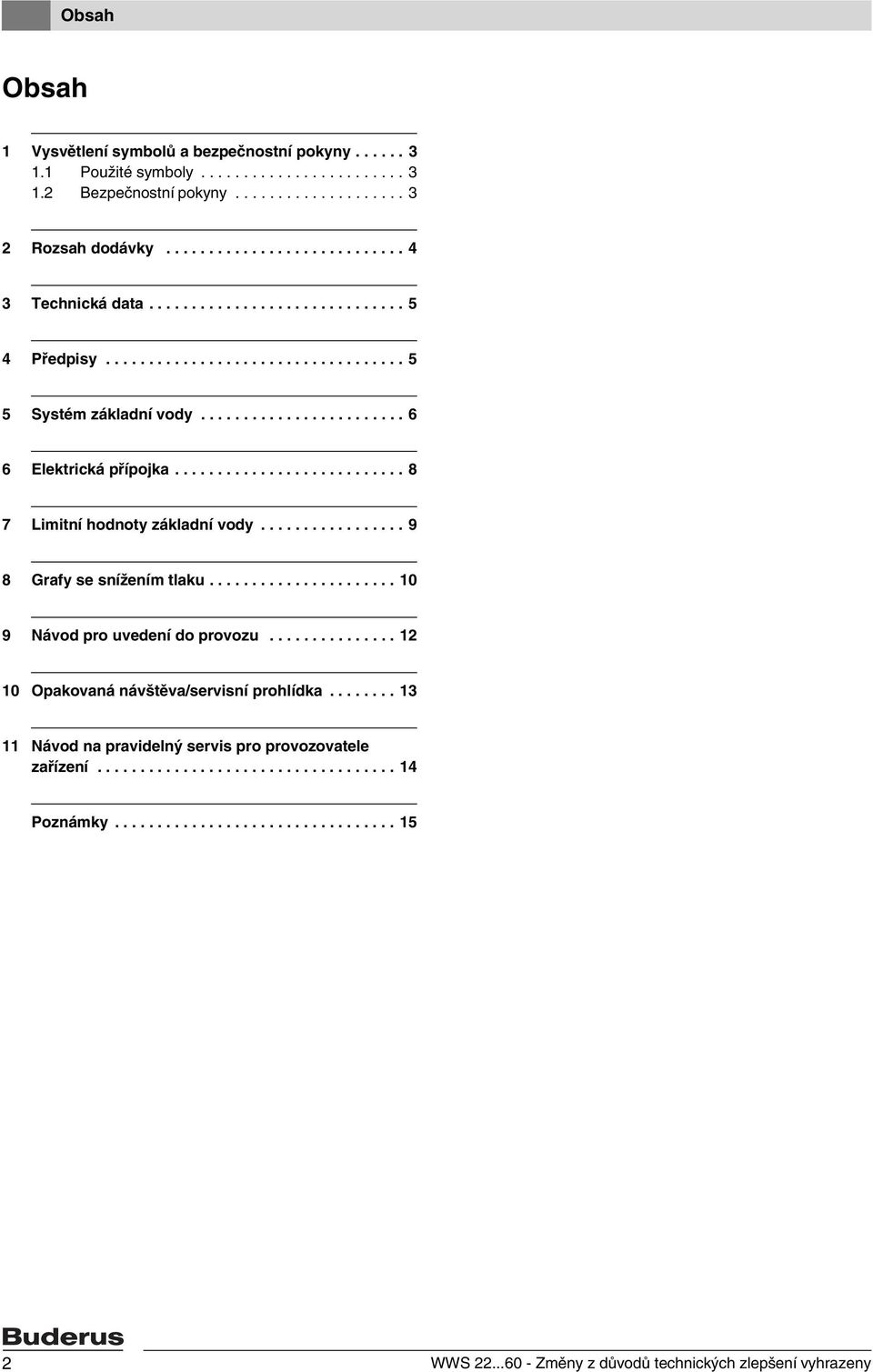

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Rozsah dodávky Technická data Předpisy Systém základní vody Elektrická přípojka Limitní hodnoty základní vody Grafy se snížením tlaku Návod pro uvedení do provozu Opakovaná návštěva/servisní prohlídka Návod na pravidelný servis pro provozovatele zařízení Poznámky WWS Změny z důvodů technických zlepšení vyhrazeny

3 Vysvětlení symbolů a bezpečnostní pokyny 1 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražná upozornění Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženy šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VAROVÁNÍ signalizuje, nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou ohraničeny čárami. 1.2 Bezpečnostní pokyny Všeobecné informace Tento návod si pečlivě pročtěte a uschovejte. Instalace a uvedení do provozu Instalaci a uvedení do provozu tepelného čerpadla svěřte pouze autorizované firmě. Škody způsobené chybnou obsluhou Škody způsobené nesprávnou obsluhou mohou způsobit škody obsluze a/nebo způsobit hmotné škody na majetku. Zajistěte, aby se nemohlo stát, že se přístroj stane předmětem zábavy dětí a dojde k nechtěné obsluze zařízení. Zajistěte, aby k zařízení měli přístup pouze osoby, které jsou schopné, správně zařízení obsluhovat. Pravidelný servis a opravy Opravy svěřte pouze autorizované firmě. Špatně provedené opravy mohou způsobit nebezpečí pro uživatele a způsobit zhoršení provozu zařízení. Používejte pouze originální náhradní díly. Tepelné čerpadlo nechte každoročně prohlédnout autorizovanou odbornou firmou a podle potřeby nechte provést údržbu. Další symboly Symbol Význam Požadovaný úkon Křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výpočet/položka seznamu výpočet/položka seznamu (2. rovina) Tab. 1 WWS Změny z důvodů technických zlepšení vyhrazeny 3

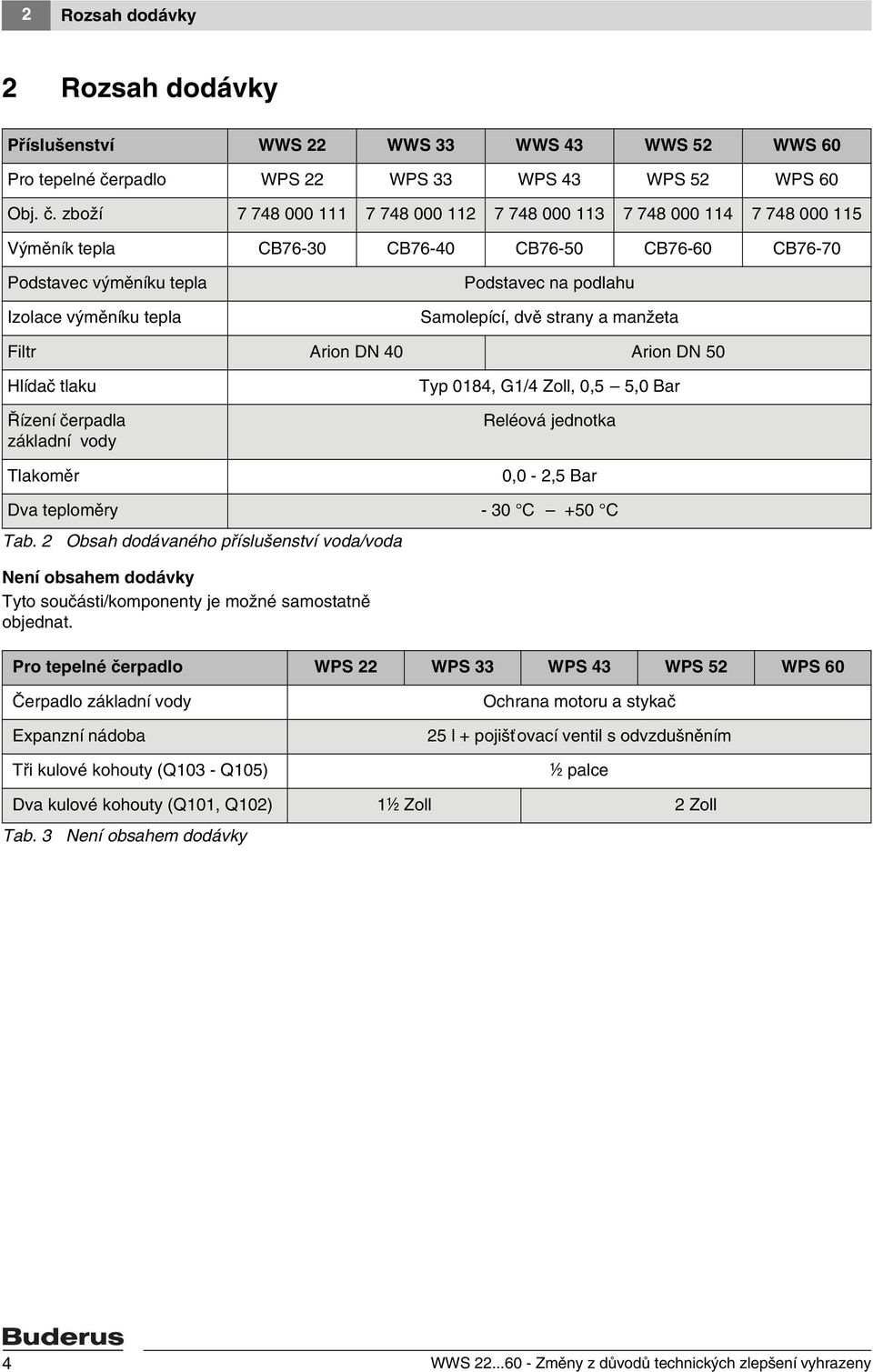

4 2 Rozsah dodávky 2 Rozsah dodávky Příslušenství WWS 22 WWS 33 WWS 43 WWS 52 WWS 60 Pro tepelné čerpadlo WPS 22 WPS 33 WPS 43 WPS 52 WPS 60 Obj. č. zboží Výměník tepla CB76-30 CB76-40 CB76-50 CB76-60 CB76-70 Podstavec výměníku tepla Izolace výměníku tepla Podstavec na podlahu Samolepící, dvě strany a manžeta Filtr Arion DN 40 Arion DN 50 Hlídač tlaku Řízení čerpadla základní vody Tlakoměr Typ 0184, G1/4 Zoll, 0,5 5,0 Bar Reléová jednotka 0,0-2,5 Bar Dva teploměry - 30 C +50 C Tab. 2 Obsah dodávaného příslušenství voda/voda Není obsahem dodávky Tyto součásti/komponenty je možné samostatně objednat. Pro tepelné čerpadlo WPS 22 WPS 33 WPS 43 WPS 52 WPS 60 Čerpadlo základní vody Expanzní nádoba Tři kulové kohouty (Q103 - Q105) Ochrana motoru a stykač 25 l + pojišť ovací ventil s odvzdušněním ½ palce Dva kulové kohouty (Q101, Q102) 1½ Zoll 2 Zoll Tab. 3 Není obsahem dodávky 4 WWS Změny z důvodů technických zlepšení vyhrazeny

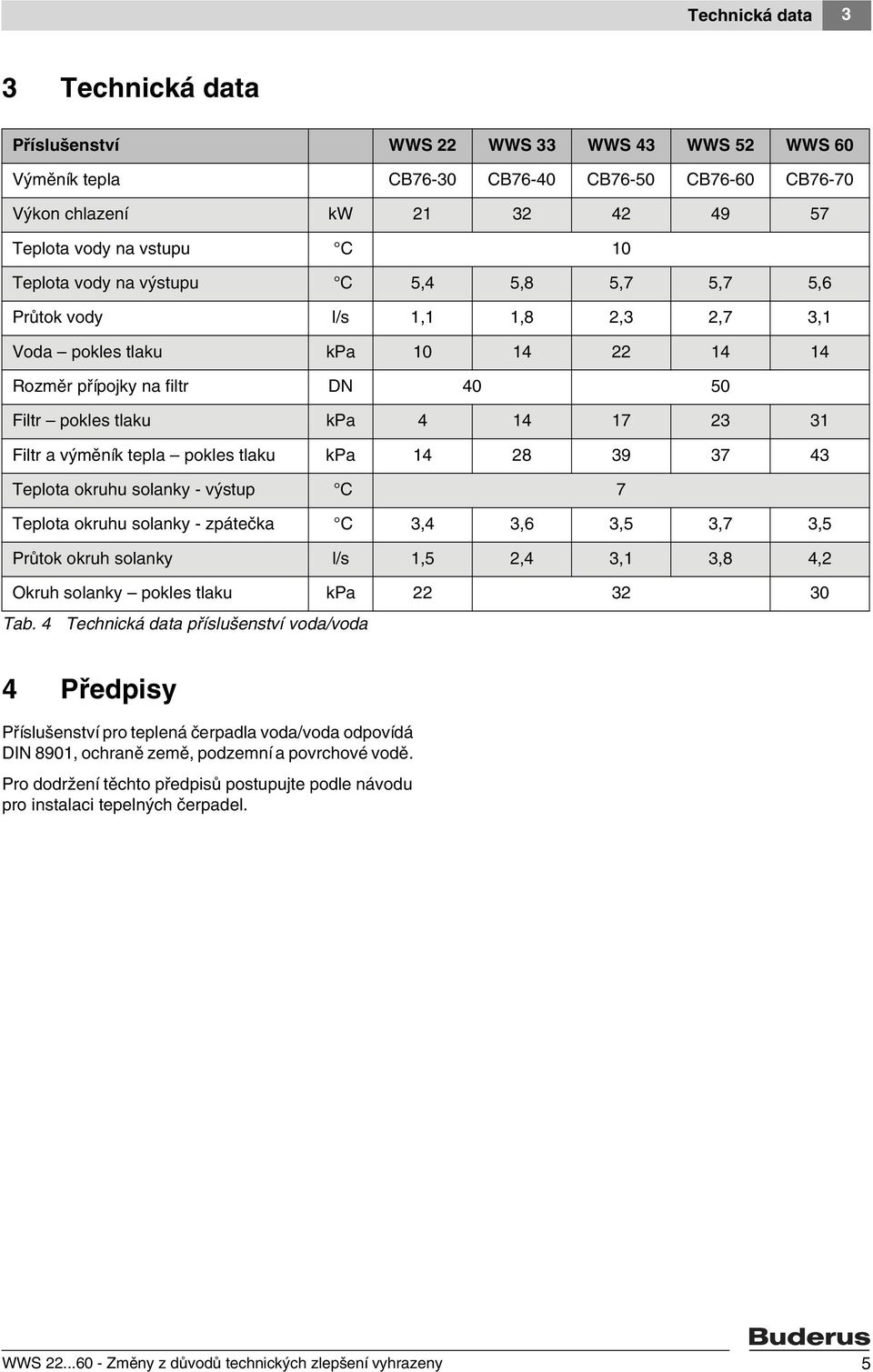

5 Technická data 3 3 Technická data Příslušenství WWS 22 WWS 33 WWS 43 WWS 52 WWS 60 Výměník tepla CB76-30 CB76-40 CB76-50 CB76-60 CB76-70 Výkon chlazení kw Teplota vody na vstupu C 10 Teplota vody na výstupu C 5,4 5,8 5,7 5,7 5,6 Průtok vody l/s 1,1 1,8 2,3 2,7 3,1 Voda pokles tlaku kpa Rozměr přípojky na filtr DN Filtr pokles tlaku kpa Filtr a výměník tepla pokles tlaku kpa Teplota okruhu solanky - výstup C 7 Teplota okruhu solanky - zpátečka C 3,4 3,6 3,5 3,7 3,5 Průtok okruh solanky l/s 1,5 2,4 3,1 3,8 4,2 Okruh solanky pokles tlaku kpa Tab. 4 Technická data příslušenství voda/voda 4 Předpisy Příslušenství pro teplená čerpadla voda/voda odpovídá DIN 8901, ochraně země, podzemní a povrchové vodě. Pro dodržení těchto předpisů postupujte podle návodu pro instalaci tepelných čerpadel. WWS Změny z důvodů technických zlepšení vyhrazeny 5

6 5 Systém základní vody 5 Systém základní vody Čerpadlo základní vody odebírá energii z vrtu v zemi naplněného vodou (odběrové studny). Tato základní voda je čerpadlem dopravena do výměníku tepla mezi tep. čerpadlem a zákl. vodou, kde dojde k odběru tepla a ochlazení a poté se vrací do vsakovací studny. Základní voda jako zdroj tepla má tu výhodu, že je možné bezpečně dosáhnout neměnné teploty. Tím je možné zpravidla zajistit vyšší topný faktor. Mimoto je možné při nižších nákladech na investice docílit vyšší výkon. Použití Aby se vyloučilo nebezpečí zamrznutí a zároveň se chránil výparník, před nečistotami z odběrové studny tepelného čerpadla, je doplněno toto tepelné čerpadlo se systémem voda/voda o jeden výměník tepla. Do odběrové studny se použije čerpadlo se zpětným ventilem, které bude čerpat vodu do tohoto výměníku tepla a z něj dále bude voda vedena zpátky do vsakovací studny. Instalace okruhu, který je propojen s tepelným čerpadlem bude provedena běžným způsobem pomocí plnícího zařízení, s expanzní nádobou a pojišť ovacím ventilem. Okruh musí být naplněn nemrznoucí směsí s obsahem asi 30 procent objemu, což odpovídá asi -15 C. Před začátkem projektu je potřeba kontaktovat místní studnařskou firmu, aby se provedla kontrola kvality vody a zjistil se požadovaný průtok. Instalaci smí provést pouze autorizovaný instalatér. Tento instalatér musí dodržet platná pravidla a předpisy a také musí dodržet doporučená nařízení od výrobce. Je potřeba dodržovat odstup mezi odběrovou a vsakovací studnou. Minimální odstupy jsou uvedeny v projekčních podkladech. P111 Q101 V101 Q103 Q104 P101 E31.E31 B61 Q102 Q105 P112 E31 E31.G33 2 Obr 1 1 Vsakovací studna 2 Odběrová studna E31 Okruh zákl. vody E31.E31 Výměník tepla E31.G33 Čerpadlo základní vody B61 Hlídač tlaku Q101-Q105 Kulové ventily P111, P112 Teploměr P101 Tlakoměr V101 Filtr I Horní okraje studny zatěsněte, aby nedocházelo k problémům s usazováním železa nebo magnézia. V opačném případě by musel být přidán ještě jeden výměník tepla (E31.E31) a připojena ještě jedna vsakovací studna. Aby nedošlo k poškození vsakovací studny a případně se zabránilo zaplavení, zastavuje hlídač tlaku (B61) čerpadlo základní/studniční vody, při zablokovaní vsakovacího čerpadla u vsakovací studny. 6 WWS Změny z důvodů technických zlepšení vyhrazeny

7 Systém základní vody 5 Filtr, který lze propláchnout (V101) slouží k odlučování nečistot v nových zařízeních. Pokud dojde k tomu, že bude muset být opakovaně čištěn i 1 měsíc po spouštění, musí být zvednuta poloha čerpadla v odběrové studně (E31.G33). Sací koš odběrového čerpadla musí být opatřen filtrem. Jinak se zkrátí životnost zařízení. Teploměr slouží pro zjištění správné funkce zařízení a zobrazuje teploty protékající základní vody na vstupu (P111) a na výstupu (P112), za výměníkem tepla, Tlakoměr (P101) slouží pro zjištění snížení tlaku u filtru, výměníku tepla a vsakovací studny. WWS Změny z důvodů technických zlepšení vyhrazeny 7

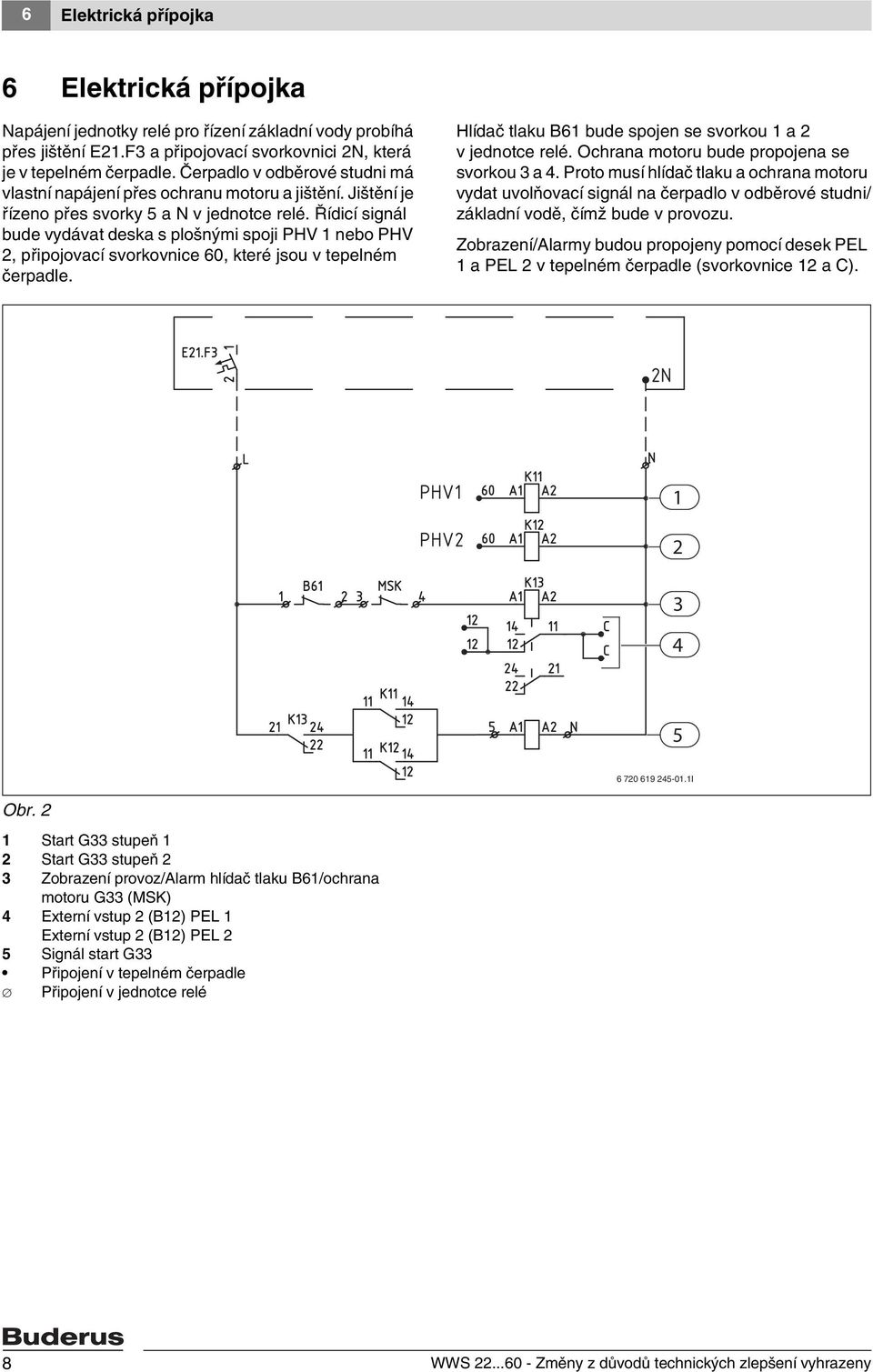

8 6 Elektrická přípojka 6 Elektrická přípojka Napájení jednotky relé pro řízení základní vody probíhá přes jištění E21.F3 a připojovací svorkovnici 2N, která je v tepelném čerpadle. Čerpadlo v odběrové studni má vlastní napájení přes ochranu motoru a jištění. Jištění je řízeno přes svorky 5 a N v jednotce relé. Řídicí signál bude vydávat deska s plošnými spoji PHV 1 nebo PHV 2, připojovací svorkovnice 60, které jsou v tepelném čerpadle. Hlídač tlaku B61 bude spojen se svorkou 1 a 2 v jednotce relé. Ochrana motoru bude propojena se svorkou 3 a 4. Proto musí hlídač tlaku a ochrana motoru vydat uvolňovací signál na čerpadlo v odběrové studni/ základní vodě, čímž bude v provozu. Zobrazení/Alarmy budou propojeny pomocí desek PEL 1 a PEL 2 v tepelném čerpadle (svorkovnice 12 a C) I Obr. 2 1 Start G33 stupeň 1 2 Start G33 stupeň 2 3 Zobrazení provoz/alarm hlídač tlaku B61/ochrana motoru G33 (MSK) 4 Externí vstup 2 (B12) PEL 1 Externí vstup 2 (B12) PEL 2 5 Signál start G33 Připojení v tepelném čerpadle Připojení v jednotce relé 8 WWS Změny z důvodů technických zlepšení vyhrazeny

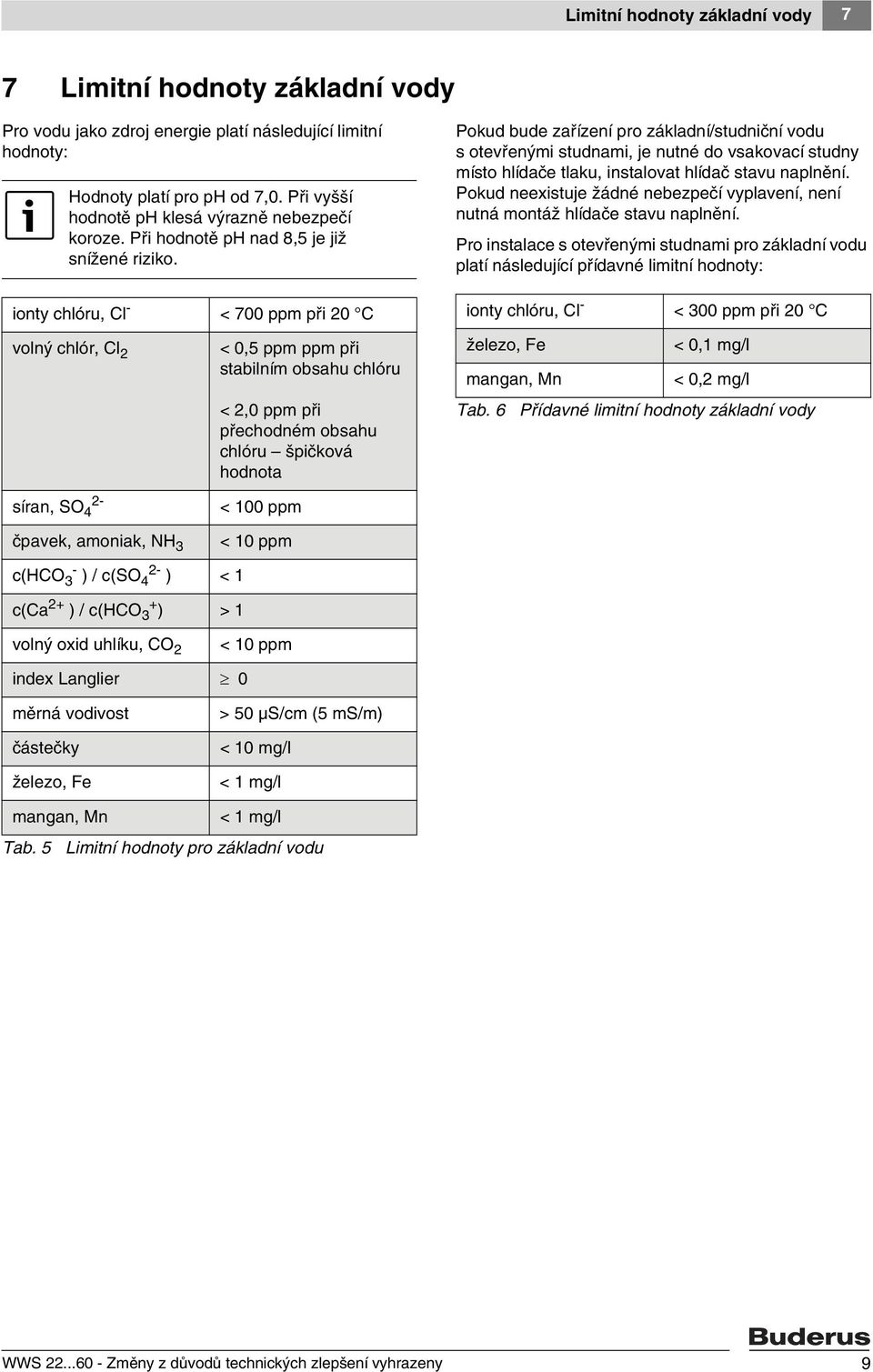

9 Limitní hodnoty základní vody 7 7 Limitní hodnoty základní vody Pro vodu jako zdroj energie platí následující limitní hodnoty: Hodnoty platí pro ph od 7,0. Při vyšší hodnotě ph klesá výrazně nebezpečí koroze. Při hodnotě ph nad 8,5 je již snížené riziko. ionty chlóru, Cl - < 700 ppm při 20 C volný chlór, Cl 2 síran, SO 4 2- < 0,5 ppm ppm při stabilním obsahu chlóru < 2,0 ppm při přechodném obsahu chlóru špičková hodnota < 100 ppm Pokud bude zařízení pro základní/studniční vodu s otevřenými studnami, je nutné do vsakovací studny místo hlídače tlaku, instalovat hlídač stavu naplnění. Pokud neexistuje žádné nebezpečí vyplavení, není nutná montáž hlídače stavu naplnění. Pro instalace s otevřenými studnami pro základní vodu platí následující přídavné limitní hodnoty: ionty chlóru, Cl - < 300 ppm při 20 C železo, Fe < 0,1 mg/l mangan, Mn < 0,2 mg/l Tab. 6 Přídavné limitní hodnoty základní vody čpavek, amoniak, NH 3 < 10 ppm c(hco 3 - ) / c(so 4 2- ) < 1 c(ca 2+ ) / c(hco 3 + ) > 1 volný oxid uhlíku, CO 2 < 10 ppm index Langlier 0 měrná vodivost částečky železo, Fe > 50 μs/cm (5 ms/m) < 10 mg/l < 1 mg/l mangan, Mn < 1 mg/l Tab. 5 Limitní hodnoty pro základní vodu WWS Změny z důvodů technických zlepšení vyhrazeny 9

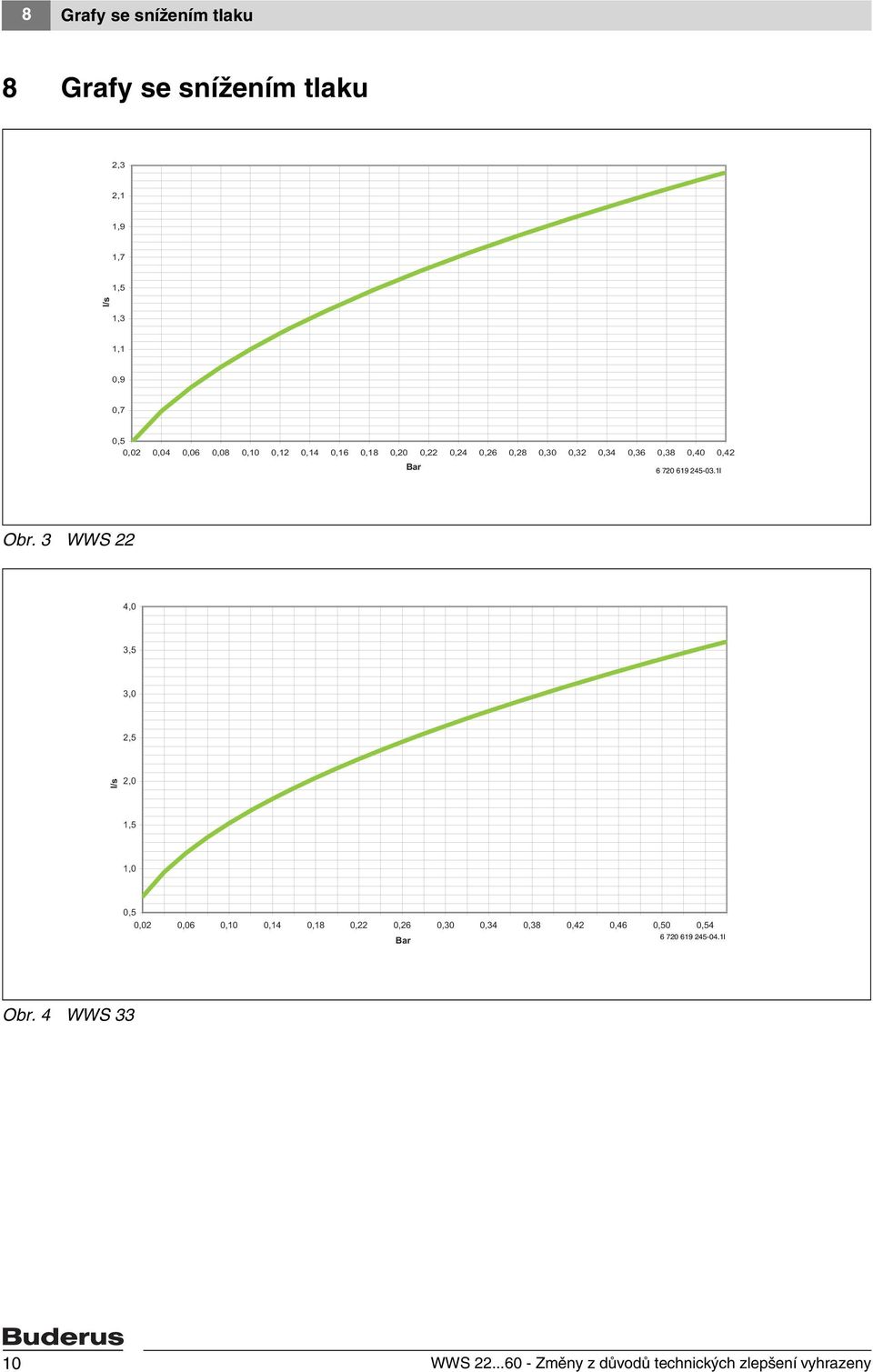

10 8 Grafy se snížením tlaku 8 Grafy se snížením tlaku 2,3 2,1 1,9 1,7 1,5 l/s 1,3 1,1 0,9 0,7 0,5 0,02 0,04 0,06 0,08 0,10 0,12 0,14 0,16 0,18 0,20 0,22 0,24 0,26 0,28 0,30 0,32 0,34 0,36 0,38 0,40 0,42 Bar I Obr. 3 WWS 22 4,0 3,5 3,0 2,5 l/s 2,0 1,5 1,0 0,5 0,02 0,06 0,10 0,14 0,18 0,22 0,26 0,30 0,34 0,38 0,42 0,46 0,50 0,54 Bar I Obr. 4 WWS WWS Změny z důvodů technických zlepšení vyhrazeny

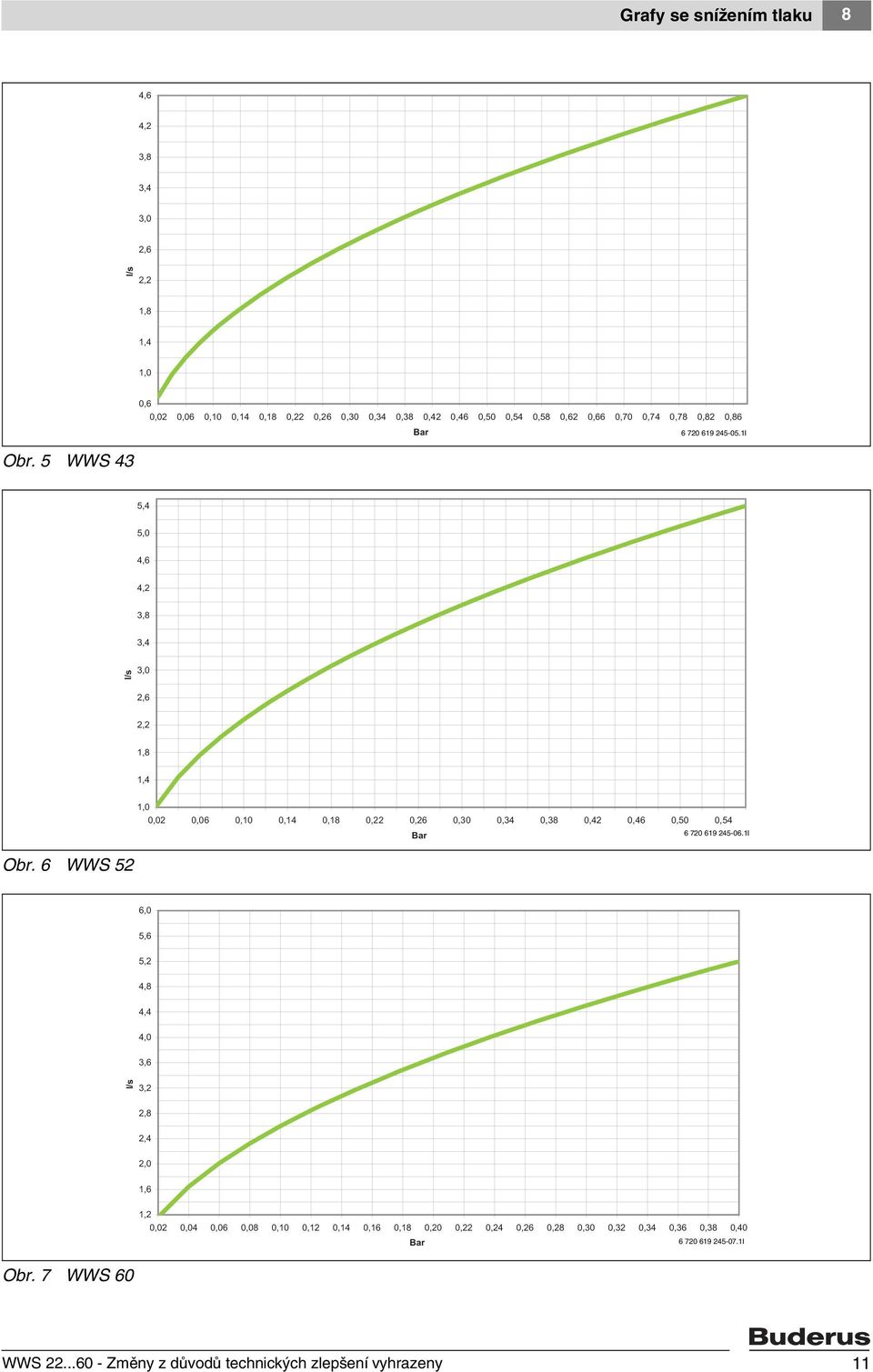

11 Grafy se snížením tlaku 8 4,6 4,2 3,8 3,4 3,0 2,6 l/s 2,2 1,8 1,4 1,0 0,6 0,02 0,06 0,10 0,14 0,18 0,22 0,26 0,30 0,34 0,38 0,42 0,46 0,50 0,54 0,58 0,62 0,66 0,70 0,74 0,78 0,82 0,86 Bar I Obr. 5 WWS 43 5,4 5,0 4,6 4,2 3,8 3,4 l/s 3,0 2,6 2,2 1,8 1,4 Obr. 6 WWS 52 1,0 0,02 0,06 0,10 0,14 0,18 0,22 0,26 0,30 0,34 0,38 0,42 0,46 0,50 0,54 Bar I 6,0 5,6 5,2 4,8 4,4 4,0 3,6 l/s 3,2 2,8 2,4 2,0 1,6 1,2 0,02 0,04 0,06 0,08 0,10 0,12 0,14 0,16 0,18 0,20 0,22 0,24 0,26 0,28 0,30 0,32 0,34 0,36 0,38 0,40 Bar I Obr. 7 WWS 60 WWS Změny z důvodů technických zlepšení vyhrazeny 11

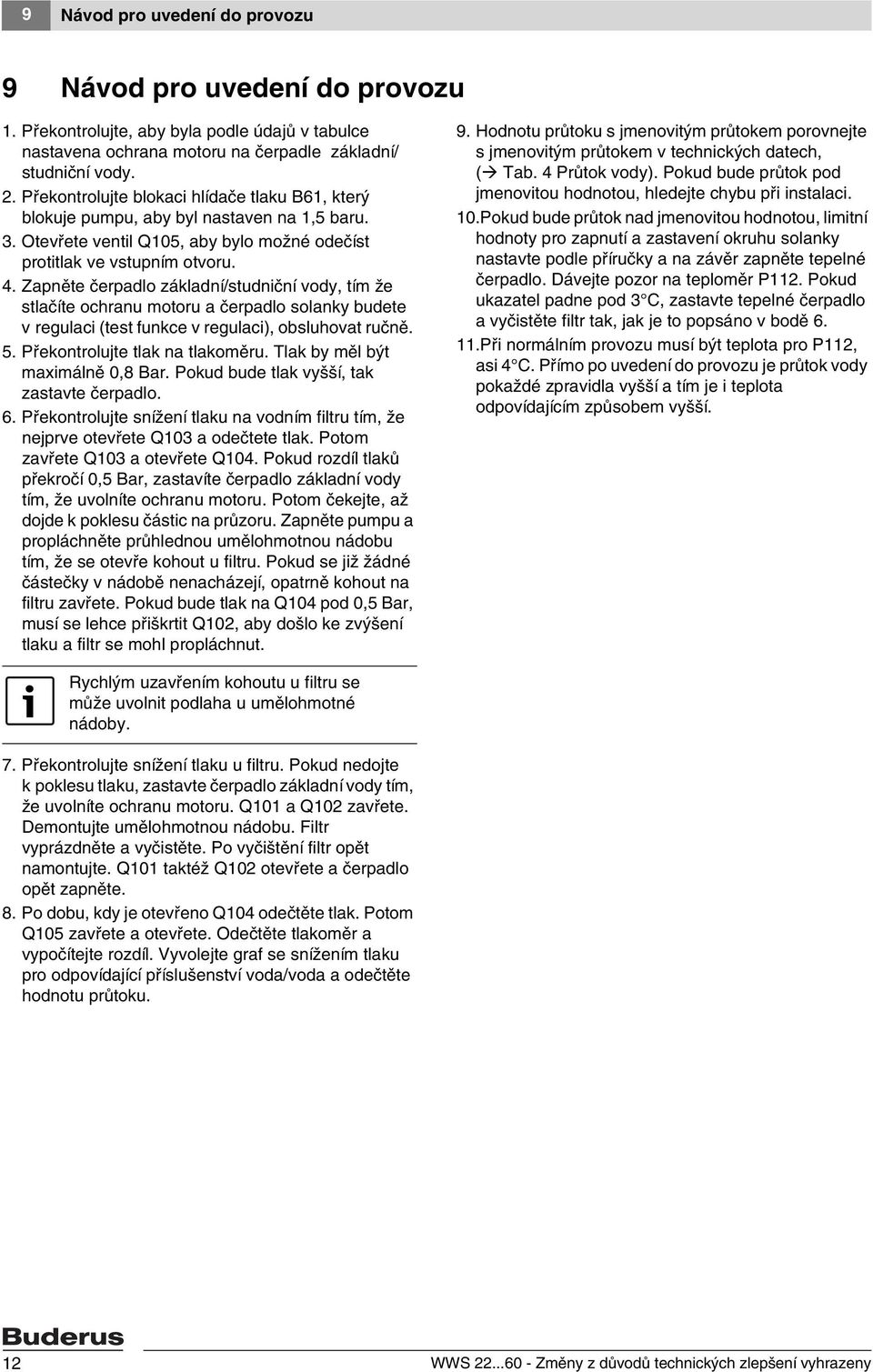

12 9 Návod pro uvedení do provozu 9 Návod pro uvedení do provozu 1. Překontrolujte, aby byla podle údajů v tabulce nastavena ochrana motoru na čerpadle základní/ studniční vody. 2. Překontrolujte blokaci hlídače tlaku B61, který blokuje pumpu, aby byl nastaven na 1,5 baru. 3. Otevřete ventil Q105, aby bylo možné odečíst protitlak ve vstupním otvoru. 4. Zapněte čerpadlo základní/studniční vody, tím že stlačíte ochranu motoru a čerpadlo solanky budete v regulaci (test funkce v regulaci), obsluhovat ručně. 5. Překontrolujte tlak na tlakoměru. Tlak by měl být maximálně 0,8 Bar. Pokud bude tlak vyšší, tak zastavte čerpadlo. 6. Překontrolujte snížení tlaku na vodním filtru tím, že nejprve otevřete Q103 a odečtete tlak. Potom zavřete Q103 a otevřete Q104. Pokud rozdíl tlaků překročí 0,5 Bar, zastavíte čerpadlo základní vody tím, že uvolníte ochranu motoru. Potom čekejte, až dojde k poklesu částic na průzoru. Zapněte pumpu a propláchněte průhlednou umělohmotnou nádobu tím, že se otevře kohout u filtru. Pokud se již žádné částečky v nádobě nenacházejí, opatrně kohout na filtru zavřete. Pokud bude tlak na Q104 pod 0,5 Bar, musí se lehce přiškrtit Q102, aby došlo ke zvýšení tlaku a filtr se mohl propláchnut. 9. Hodnotu průtoku s jmenovitým průtokem porovnejte s jmenovitým průtokem v technických datech, ( Tab. 4 Průtok vody). Pokud bude průtok pod jmenovitou hodnotou, hledejte chybu při instalaci. 10.Pokud bude průtok nad jmenovitou hodnotou, limitní hodnoty pro zapnutí a zastavení okruhu solanky nastavte podle příručky a na závěr zapněte tepelné čerpadlo. Dávejte pozor na teploměr P112. Pokud ukazatel padne pod 3 C, zastavte tepelné čerpadlo a vyčistěte filtr tak, jak je to popsáno v bodě Při normálním provozu musí být teplota pro P112, asi 4 C. Přímo po uvedení do provozu je průtok vody pokaždé zpravidla vyšší a tím je i teplota odpovídajícím způsobem vyšší. Rychlým uzavřením kohoutu u filtru se může uvolnit podlaha u umělohmotné nádoby. 7. Překontrolujte snížení tlaku u filtru. Pokud nedojte k poklesu tlaku, zastavte čerpadlo základní vody tím, že uvolníte ochranu motoru. Q101 a Q102 zavřete. Demontujte umělohmotnou nádobu. Filtr vyprázdněte a vyčistěte. Po vyčištění filtr opět namontujte. Q101 taktéž Q102 otevřete a čerpadlo opět zapněte. 8. Po dobu, kdy je otevřeno Q104 odečtěte tlak. Potom Q105 zavřete a otevřete. Odečtěte tlakoměr a vypočítejte rozdíl. Vyvolejte graf se snížením tlaku pro odpovídající příslušenství voda/voda a odečtěte hodnotu průtoku. 12 WWS Změny z důvodů technických zlepšení vyhrazeny

13 Opakovaná návštěva/servisní prohlídka Opakovaná návštěva/servisní prohlídka Pro kontrolu proběhne opakovaná návštěva po 2-4 týdnech nebo bude provedena kontrola při servisní prohlídce. 1. Překontroluje se tlak na tlakoměru. Když bude Q105 otevřeno, měl by být tlak maximálně 0,8 barů. Při vyšším tlaku proveďte nastavení čerpadla. 2. Překontrolujte únik tlaku na vodním filtru, tím že nejprve otevřete Q103 a odečtěte tlak. Potom Q103 zavřete a Q104 otevřete. Pokud dojde k úniku tlaku nad 0,5 baru, zastavte čerpadlo studniční/základní vody odblokováním ochrany motoru. Čekejte, až dojde na průzoru k poklesu nečistot. Čerpadlo potom opět spusť te. 3. Tím, že otevřete kohout u filtru, propláchněte průhlednou umělohmotnou nádobu. Až bude nádoba prázdná, uzavřete opatrně kohout u filtru. Pokud bude tlak na Q104 pod 0,5 baru, musí se lehce přiškrtit/snížit Q102, aby došlo ke zvýšení tlaku a filtr se mohl propláchnout. Pokud dojde k zastavení tepelného čerpadla vlivem nízké teploty solanky, která je způsobena vložením filtru, je potřeba provést následující opatření: Částečky rzi ve filtru: zkontrolujte, těsnost horní strany studny, zda je vše těsné. Pokud je ve filtru písek nebo jiné částečky: Zvedněte umístění čerpadla základní/studniční vody, tím se zvětší odstup mezi čerpadlem a dnem studny. Příliš rychlým uzavřením kohoutu u filtru může dojít k uvolnění dna umělohmotné nádoby. 4. Opět překontrolujte snižování tlaku. Zastavte čerpadlo studniční/základní vody. Q101 a Q102 uzavřete. Odmontujte umělohmotnou nádobu. Pokud nedojde k poklesu tlaku, filtr vyprázdněte a vyčistěte. Po vyčištění filtr opět namontujte. Q101 a Q102 otevřete a čerpadlo opětovně zapněte. 5. Při normálním provozu musí být teplota pro P112 asi 4 C. Při nižší teplotě překontrolujte snižování tlaku na výměníku tepla a proveďte odečet průtoku (Q). Vypočítejte výkon chlazení: P = Q x (P111-P112) x 4,2. Pokud je tato hodnota při spádu 10/35 nad maximálním výkonem chlazení, může být blokován výměník tepla. V tomto případě povolte přípojky na straně studniční/základní vody a ze strany výstupu propláchněte výměník tepla. Propláchnutí proveďte napojením na plnící stanici. Pokud nastanou závažné problémy je možné použití kyslíku. 6. Na závěr odeberte vzorek vody. Rovněž proveďte kontrolu těsnosti horní části studniční/základní vody. WWS Změny z důvodů technických zlepšení vyhrazeny 13

14 11 Návod na pravidelný servis pro provozovatele zařízení 11 Návod na pravidelný servis pro provozovatele zařízení Protokol, který jednou měsíčně vyplňuje uživatel, kde se odečítají tlaky a teploty. Tlak se na manometru odečítá pouze tehdy, když je otevřen daný ventil. Datum T10 C T11 C P111 C P112 C Q103 Bar Q104 Bar Q105 Bar Tab. 7 Protokol teplot tryck och Měsíční práce pro zákazníky Pokud se v umělohmotné nádobě u filtru nachází drobné částečky, propláchněte filtr tím, že kohout u filtru bude otevřen. Až se vyprázdní umělohmotná nádoba u filtru, tak opatrně uzavřete kohout. Pokud dojde ke snížení tlaku na filtru (Q103-Q104) nad 0,5 baru, zastavte čerpadlo základní/studniční vody tím, že uvolníte ochranu motoru čerpadla. Potom čekejte až dojde k poklesu všech částí v umělohmotné nádobě filtru. Čerpadlo opětovně zapněte a propláchněte umělohmotnou nádobu tím, že otevřete kohout u filtru. Když už nebudou žádné části v umělohmotné nádobě, uzavřete opatrně kohout u filtru. Příliš rychlé zavření kohoutu u filtru může způsobit uvolnění dna umělohmotné nádoby. Opětovně zkontrolujte snížení tlaku na filtru. Pokud bude hodnota tlaku dále překračovat 0,5 baru, tak se obraťte na instalatéra. Rovněž se obraťte na instalatéra, pokud při otevřeném Q105, přesáhne tlak 0,8 baru. 14 WWS Změny z důvodů technických zlepšení vyhrazeny

15 11 Poznámky WWS Změny z důvodů technických zlepšení vyhrazeny 15

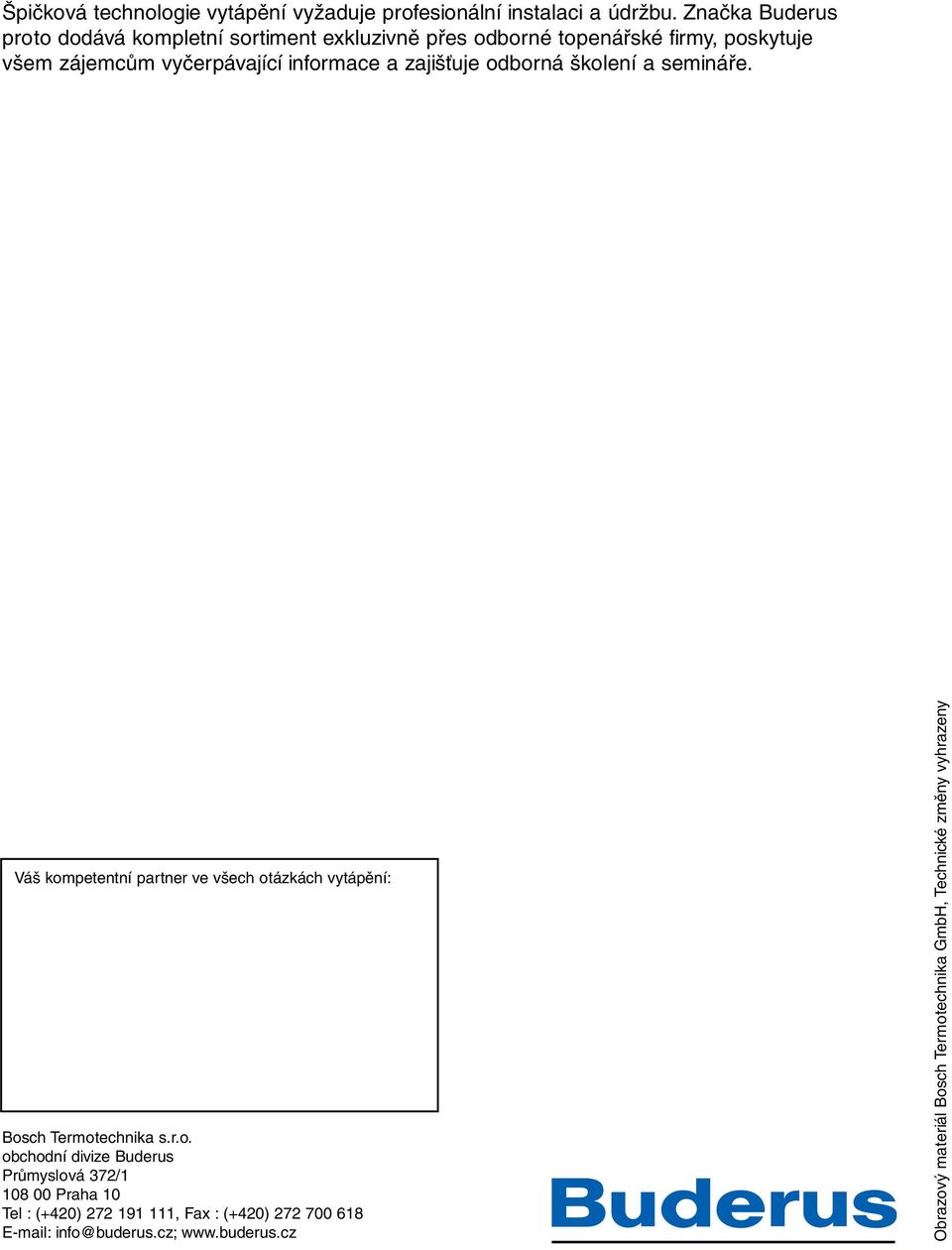

16 Špičková technologie vytápění vyžaduje profesionální instalaci a údržbu. Značka Buderus proto dodává kompletní sortiment exkluzivně přes odborné topenářské firmy, poskytuje všem zájemcům vyčerpávající informace a zajišťuje odborná školení a semináře. Váš kompetentní partner ve všech otázkách vytápění: Bosch Termotechnika s.r.o. obchodní divize Buderus Průmyslová 372/ Praha 10 Tel : (+420) , Fax : (+420) info@buderus.cz; Obrazový materiál Bosch Termotechnika GmbH, Technické změny vyhrazeny
