1 4CH kamerový systém do auta Secutron CarGuard SE- 4SDE Návod k obsluze Hlavní výhody: 4x video vstup záznam scény před, za i uvnitř vozu podpora SD karty až 64Gb Stránka 1

2 1. Úvod Kamerový systém do auta Secutron CarGuard SE-4SDE slouží ke kompletnímu zaznamenávání průběhu jízdy ze 4 kamer, které mohou být umístěny jak uvnitř, tak vně vozidla. 2. Obsah 1x záznamové zařízení 4x kamera 1x externí mikrofon 4x 3m kabely 3. Popis přístroje 3.1 Pohled přední strana Stránka 2

3 1. Dioda označující zapnutí přístroje 2. Dioda označující nesprávnou funkci přístroje 3. Dioda označuje nahrávání 4. Dioda označuje ztrátu signálu kamery 5. Dioda označuje vložení SD karty. Absence karty je signalizována zhasnutou diodou. 6. Dioda označuje připojení k síti 7. Zámek pro uzamčení slotu pro SD kartu 8. IR přijímač dálkového ovladače 9. Připojení pro externí USB rozhraní 10. Kryt slotu pro SD kartu 3.2 Pohled zadní strana Stránka 3

4 1. Vstup pro připojení kamer 2. Vstup pro připojení GPS modulu (pouze u vyšších řad modelů) 3. AVOUT 4. Konektor pro napájení přístroje 4. Začátek 1. Do slotu přístroje vložte naformátovanou SD kartu. 2. K přístroji připojte kamery a GPS modul (dle modelu). Stránka 4

5 3. Připojte přístroj k monitoru a přes interní program (Linux) nastavte parametry nahrávání.(viz bod 5.). 4. Kameru s DVR uložte na místo (automobilu), které chcete sledovat a připojte k DVR napájecí příslušenství. 5. Po zapnutí přístroje tlačítkem ON/OFF nebo nastartováním vozidla (dle zapojení) začne zaznamenávat obraz dle vašeho nastavení (dle času, automaticky zapnutím) 6. Soubory lze poté přehrát po připojení k monitoru přes interní program (Linux) nebo po stažení do PC přes program MDVR player. (viz bod 6.) Stránka 5

6 5. Připojení k internímu systému a nastavení zařízení 5.1 Přihlášení Do DVR připojte napájecí příslušenství a kabel pro připojení monitoru (AVOUT). Zařízení připojte k monitoru nebo přes TV kartu do PC. Pokud se po zapnutí zařízení zobrazí na monitoru obrazovka k přihlášení do interního programu, vložte dálkovým ovladačem přihlašovací údaje (výchozí přihlašovací údaje - User name:admin, Password:666666). Po přihlášení se již zobrazí záběr jednotlivých kamer. 5.2 Hlavní menu Do hlavního menu interního programu vstoupíte stiskem tlačítka OK na dálkovém ovladači z obrazovky zobrazující záběr kamer. Menu obsahuje 6 položek, které slouží k přehrání nahrávek, systémovému nastavení či nastavení nahrávání. V menu se pohybujete směrovými tlačítky na dálkovém ovladači (doleva, vpravo, nahoru, dolů). Pro vybrání položky stiskněte tlačítko OK. Stránka 6

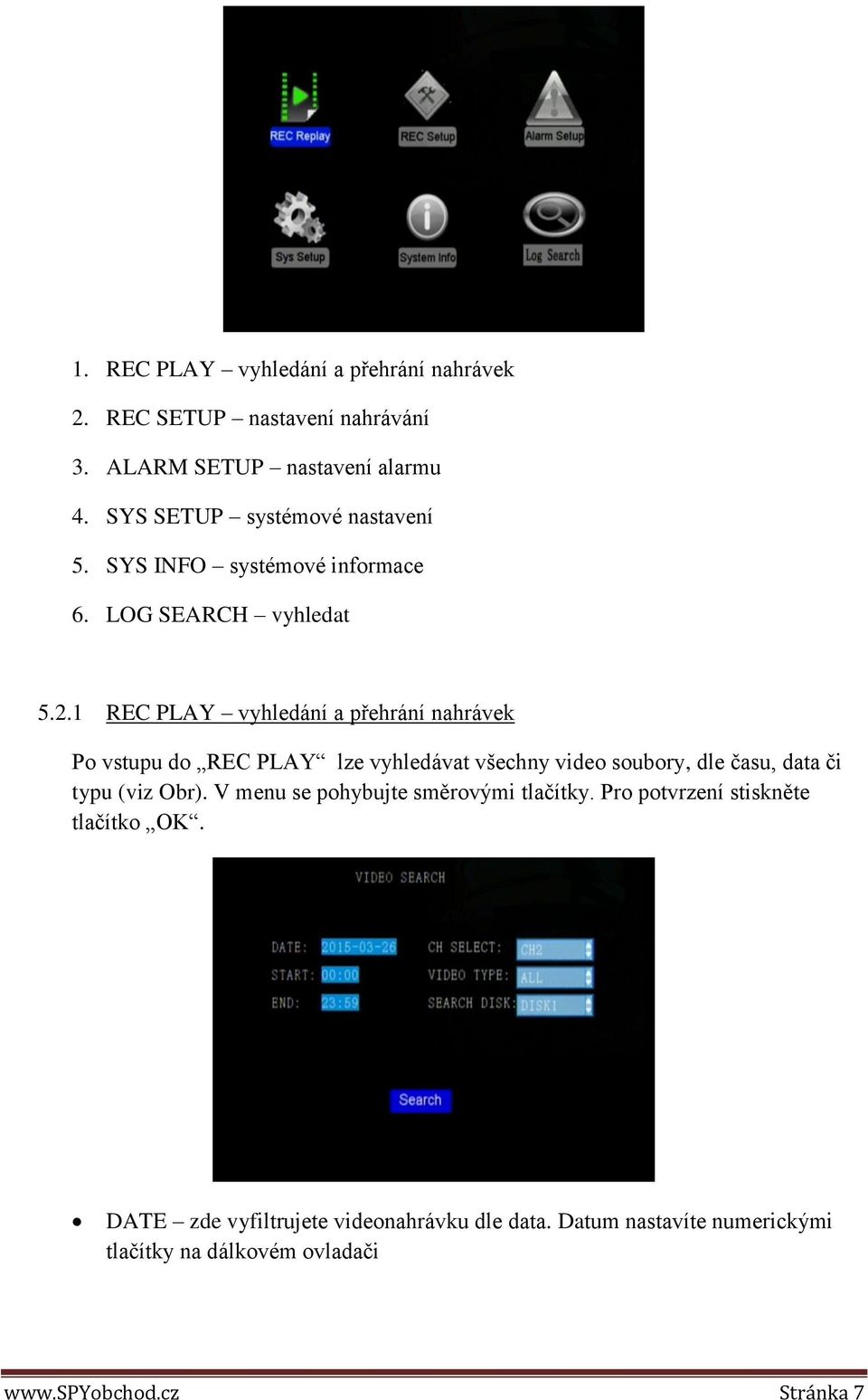

7 1. REC PLAY vyhledání a přehrání nahrávek 2. REC SETUP nastavení nahrávání 3. ALARM SETUP nastavení alarmu 4. SYS SETUP systémové nastavení 5. SYS INFO systémové informace 6. LOG SEARCH vyhledat REC PLAY vyhledání a přehrání nahrávek Po vstupu do REC PLAY lze vyhledávat všechny video soubory, dle času, data či typu (viz Obr). V menu se pohybujte směrovými tlačítky. Pro potvrzení stiskněte tlačítko OK. DATE zde vyfiltrujete videonahrávku dle data. Datum nastavíte numerickými tlačítky na dálkovém ovladači Stránka 7

8 START zde vyfiltrujete video dle času Od. Základně je nastaveno 00:00. Čas nastavíte numerickými tlačítky na dálkovém ovladači END zde vyfiltrujete video dle času ukončení nahrávky Do. Základně je nastaveno 23:59. VIDEO TYPE zde vyfiltrujete video dle typu (normální, alarm) CH SELECT zde vyfiltrujete jednotlivé kanály( kamery) které chcete přehrát (ch1/ch2/ch3/ch4) SEARCH DISK filtrování dle disku (pouze pokud je DVR vybaveno více sloty pro SD kartu) Po vyplnění vybraných parametrů stiskněte tlačítko OK na ikoně SEARCH. Poté se Vám zobrazí následující obrazovka se seznamem vyfiltrovaných nahrávek (viz. Obr) Ze seznamu lze vybrat jednotlivé nahrávky a stisknutím tlačítka PLAY na dálkovém ovladači ji přehrát (viz Obr). Stránka 8

9 Pro návrat z přehrávání stiskněte tlačítko Esc. Poté se ocitnete opět v seznamu vyfiltrovaných nahrávek REC SETUP nastavení parametrů videa Toto menu slouží k nastavení parametrů videa. Lze zde nastavit kvalitu rozlišení, zapnutí audia, přepis nejstarších záznamů atd. V menu se pohybujete směrovými tlačítky na dálkovém ovladači (doleva, vpravo, nahoru, dolů). Pro vybrání položky stiskněte tlačítko OK. VIDEO FORMAT nastavení rozlišení: PAL / NTSC RECORD MODE nastavení spuštění nahrávání: AUTO automaticky po zapnutí RESOLUTION - nastavení rozlišení: D1 = 720x576px HD1 = 1366/768px CIF = 352x288px AUDIO INPUT nastavení zvuku nahrávky (ON/OFF) Time dle nastaveného času PACKET TIME nastavení délky jednotlivých nahrávek - 15/30/45/60min. AUTO OVERLAP nastavení přepisu nahrávek CHANNEL, QUALITY, FPS and RECORD nastavení parametrů k jednotlivým kamerám. Stránka 9

10 5.2.3 ALARM SETUP nastavení alarmu Toto menu slouží k nastavení jednotlivých funkcí alarmu. DISK LOST: Tato položka se používá pro případ alarmu, kdy je úložiště zařízení neplatný. Pro zapnutí stiskněte tlačítko OK. Pokud SD karta nepracuje standardně, LED začne blikat. NO SPACE: Tato položka se používá pro případ alarmu, kdy je uložiště zařízení plné. Pro aktivaci stiskněte tlačítko OK. Nyní LED dioda začne blikat, pokud nebude na uložišti dostatek místa. VIDEO LOST:Tento alarm se používá pro případ ztráty signálu kamery. Pro aktivaci stiskněte ENTER. POWER OFF DELAY (MIN): Tato položka slouží k nastavení nahrávání v čase, kdy je motor vozidla již vypnutý. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači ALM OUTPUT (S): Tato položka sluoží k nastavení časového období alarmu. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači VOLTAGE OUTPUT:Tato položka slouží pro případ upozornění na nízký nebo vysoký napětí. Pro aktivaci stiskněte tlačítko OK. REC DELAY (MIN): Tato položka slouží k nastavení časového intervalu záznamu poté co byl alarm aktivován. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači Pro uložení nastavení stiskněte tlačítko OK na políčku OK. Stránka 10

11 5.2.4 SYS SETUP nastavení alarmu Toto menu slouží k nastavení základních systémových funkcí (jazyk, čas, user setting, nastavení displej, formát disk). V menu se pohybujete směrovými tlačítky na dálkovém ovladači (doleva, vpravo, nahoru, dolů). Pro vybrání položky stiskněte tlačítko OK. a.) Language nastavení jazyku Toto menu slouží k nastavení jazyku. V nabídce je angličtina a čínština. Pro změnu jazyku vstupte na položku jazyku a stiskněte tlačítko OK. Pro uložení výběru vstupte na ikonu OK a stiskněte opět tlačítko OK. Stránka 11

12 b.) Time Setting nastavení data a času Toto menu slouží k nastavení data a času. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Čas a datum nastavíte numerickými klávesy. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět tlačítko OK. c.) User setting uživatelské nastavení Toto menu slouží k uživatelskému nastavení systému. Zde lze aktivovat přihlašovací údaje (name, password) atd. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Hesla nastavíte numerickými klávesy. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět tlačítko OK. Stránka 12

13 ON/OFF: Aktivace a deaktivace hesla USER PASSWORD: Uživatelé mohou vyhledávat a přehrávat video záznamy, ale nemůže měnit další parametry. ADMIN PASSWORD: Uživatel s tímto heslem má plné právo k hledávání, přehrávání nahrávek a změně všech parametrů. Stiskem numerických tlačítek lze nastavit heslo. CONFIRM: Používá se k potvrzení hesla, Stiskem numerických kláves nastavte potvrzené heslo. d.) Display settings nastavení displeje Toto menu slouží k uživatelskému nastavení displeje. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět OK. CHANNEL NAME: Nastavení jména kanálu. LOCATION: Umístění jména kanálu na obrazovce. PREVIEW: Chcete-li povolit nebo zakázat funkce zobrazení. TIME DISPLAY: Povolení zobrazení hodin na obrazovce. e.) Format disk formátování uložiště Toto menu slouží k naformátování disku. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání disku a jeho formátování stiskněte tlačítko OK. Stránka 13

14 5.2.5 SYS INFO systémové informace Toto menu slouží k zobrazení systémových informací. SOFTWARE VERSION:zobrazení verze interního softwarovéru HARDWARE VERSION:zobrazení verze SD CARD CAPACITY: Místo na disku/sd kartě Stránka 14

15 6. Přehrání souborů z PC přes MDVR player 6.1. Popis přehrávače 1. Mapa lokace 2. Přehrávané videonahrávky z kamer (1-4) 3. Informace o zařízení 4. Filtr nahrávek 5. Vybrat soubory k přehrání 6. Seznam jednotlivých nahrávek 7. Operační ikony Stránka 15

16 6.2 Přehrávání 1. Nainstalujte do PC program MDVR player. 2. Stáhněte data z DVR přes čtečku karet do PC. 3. Zapněte program MDVR palyer. 4. Vyhledejte složku s videonahrávkami (ikona 5), které chcete přehrávat. 5. Pro přehrání nahrávek klikněte na ikonu se symbolem PLAY. 6. Pokud je DRV vybaveno GPS modulem lze sledovat polohu v přehrávači na mapě. 7. Souhrn, vlastnosti Funkce Popis Nahrávání Kvalita videa Kvalita videa je nastavitelná. Má 4 úrovně kvality. Přehrávání a uložení záznamu Ukládání dat Nahrávací mody Uložení videa Přehrávání Data jsou ukládány automaticky na SD kartu. Po její zaplnění jsou přehrávány nejstarší nahrávky. Automaticky po zapnutí přístroje, časově nastavené, alarm Data k přehrání naleznete na SD kartě. Přehrávky poté lze kopírovat do PC přes Čtečku karet. Soubory lze přehrát po připojení k monitoru, případně přes interní program nebo stažení do PC přes program player. Přehrávač player umožnuje přehrávat všechny 4 kamery najednou. Přehrávač dále dokáže zobrazit GPS lokaci Stránka 16

17 Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyobchod.cz Stránka 17
