Měření odchylek délky Komparátory s pneumatickým převodem.

Transkript

1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Číslo: Anotace: Inovace a zkvalitnění výuky prostřednictvím ICT Měření fyzikálních a technických veličin Měření odchylek délky Komparátory s pneumatickým převodem. Ing. Smolek Jan VY_32_INOVACE_22-14 Prezentace jako podpora k výkladu o měření odchylek délkových rozměrů součástí porovnávacími měřidly tzv. komparátory. Čtvrtá část je zaměřena na možnosti využití pneumatického převodu u těchto měřidel. DUM je určen pro čtvrté ročníky Technického lycea a třetí ročníky všech ostatních oborů střední průmyslové školy strojnické. Tento materiál byl vytvořen v červnu 2013 Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

2 2 Komparátory: Přístroje pro nepřímé délkové měření, s poměrně velkou přesností. Měří pouze odchylky od jmenovité hodnoty. S mechanickým převodem; S mechanickooptickým převodem a čistě optické komparátory; S mechanickoelektrickým převodem; S pneumatickým převodem;

3 Komparátory s pneumatickým převodem: (Vzduchové komparátory) 3 Změnou měřeného rozměru se mění: tlak vzduchu; hmotnostní tok protékajícího vzduchu; rychlost proudění vzduchu; Pneumatické měřicí přístroje se skládají z: zdroje stlačeného vzduchu čističe vzduchu; regulátoru tlaku; měřicího zařízení; Měřicí zařízení (snímače) jsou: bezdotykové (vzduchové kalibry (s vyměnitelnými dýzami)); dotykové (amplifikátory);

4 4 Měření přímým škrcením otvorem součásti: Počáteční (konstantní) tlak Výtokový průřez, měřená součástka (tryska karburátoru) Neměnný průřez Tlak mezi otvory závislý na poměru průřezů

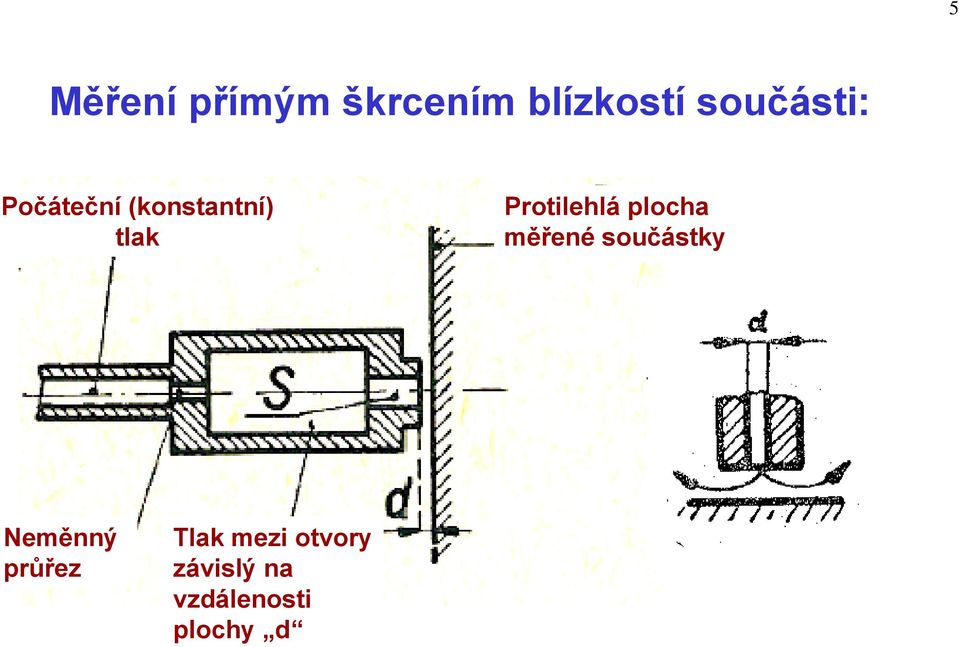

5 5 Měření přímým škrcením blízkostí součásti: Počáteční (konstantní) tlak Protilehlá plocha měřené součástky Neměnný průřez Tlak mezi otvory závislý na vzdálenosti plochy d

6 6 Měření dotykem uzavíracího ventilu (tzv. amplifikátoru): (citlivost až mm) Uzavírací ventil Sedlo Tyčka Dotek Součástka

7 Solex: 7

8 S o l e x 8

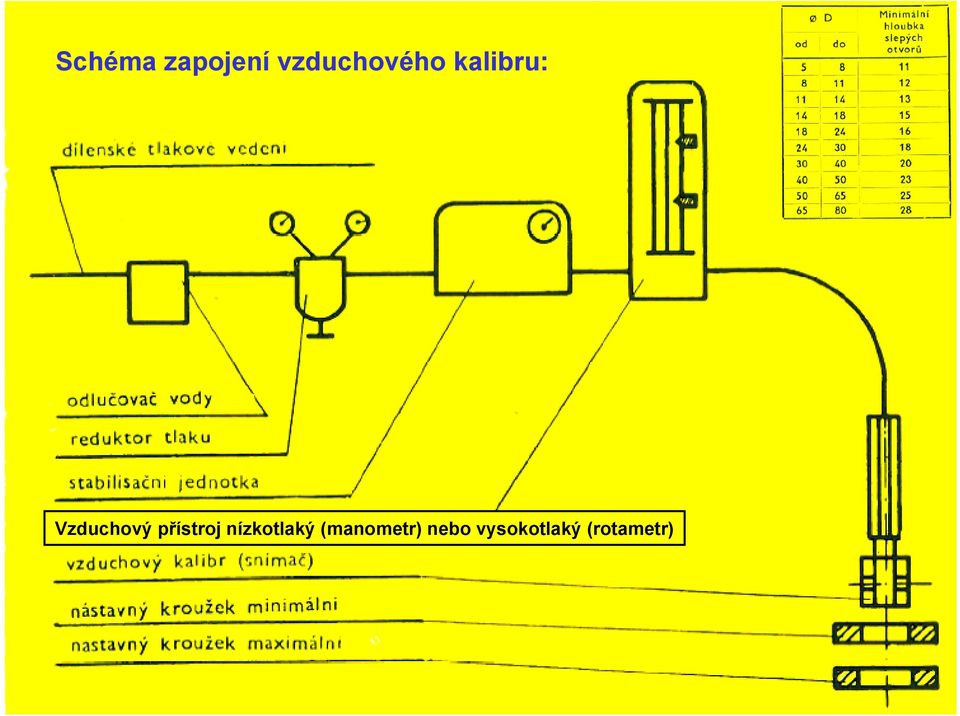

9 9 Schéma zapojení vzduchového kalibru: Vzduchový přístroj nízkotlaký (manometr) nebo vysokotlaký (rotametr)

10 10 Nastavení ukazatelů mezních rozměrů pomocí kroužků: Měření otvoru (ozubeného kola): Souprava SOMET:

11 Čisticí jednotka s reduktorem a tlakoměrem: 11

12 Rotametr, Vzduchový přístroj plovákový: 12

13 Dutinoměr s rotametrem: 13

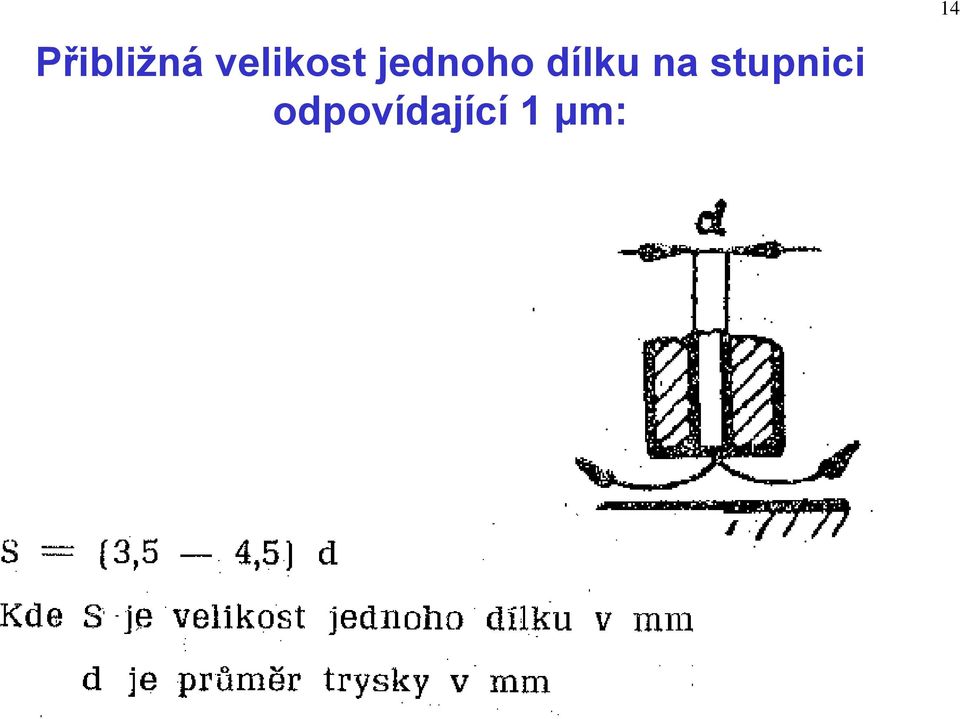

14 Přibližná velikost jednoho dílku na stupnici odpovídající 1 µm: 14

15 Měření hloubky: 15

16 Měření kolmosti stěny desky: 16

17 Měření přímosti osy otvoru na délku L: 17

18 18 Měření průměru otvoru kalibrem: Množství protékajícího vzduchu závisí hlavně na součtu mezer u obou výstupních trysek. nemění se tedy, jestliže se jedna mezera zvětšuje a naopak druhá zmenšuje.

19 Měření úchylek rozteče otvorů: 19 Výsledky měření t, které se odečítají jako rozdíl na dvou stupnicích (1,2), nejsou závislé na úchylkách průměru otvorů D 1 a D 2.

20 20 Měření kolmosti otvoru k čelní ploše: Výsledky měření, které se odečítají jako největší rozdíl při otáčení předmětu, nejsou ovlivňovány úchylkami průměru otvoru.

21 Měření kuželových otvorů: Z výsledků měření je možno určit úchylky kuželovitosti k a soudkovitosti s. 21

22 Provedení výstupní trysky: 22 Výstupní tryska Stěna měřeného předmětu Těleso snímače

23 V úseku stupnice omezeném polohami plováčku odpovídajícími průměru nástavných kroužků je možno stupnici rozdělit na stejné dílky odpovídající rozdílu průměru kroužků. 23

24 Vzduchové kalibry: 24

25 Vzduchové koncové měrky, destičky: 25

26 Vzduchové (tryskové) kalibry zvláštní: 26 Bezdotykový s kloboučkem: Dotykový na hloubky drážek:

27 Vzduchové hlavice (amplifikátory) 27 (typ 14718)

28 Vzduchová hlavice amplifikátor : (typ 14715) 28

29 Vzduchový páčkový úchylkoměr: 29

30 Pneumatický passametr: 30

31 Vzduchový třmenový kalibr tzv. V-prizma: 31

32 32 Kapalinový komparátor: (0,002 až 0,0005mm) + malé tření a mrtvý chod - odpar, teplotní závislost
