1 1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Číslo: Anotace: Inovace a zkvalitnění výuky prostřednictvím ICT Kontrola a měření strojních zařízení Zkoušky technických kapalin měření viskozity Ing. Smolek Jan VY_32_INOVACE_24-02 Prezentace slouží jako podpora k výkladu o podstatě a způsobech zjišťování viskozity kapalin v technické praxi. DUM je určen především pro čtvrté ročníky všech oborů středních průmyslových škol strojnických. Materiál byl vytvořen v září 2012 Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

Smolek Jan VY_32_INOVACE_24-02 Prezentace slouží jako podpora k výkladu o podstatě a způsobech zjišťování viskozity kapalin v technické praxi.

2 Vnitřní tření Viskozita Vazkost: 2 Vznik smykového napětí v tekutině podle Newtona:

3 Viskozita dynamická η: 3 Viskozita laminárně proudící kapaliny, v niž gradientu rychlosti 1 s -1 napříč proudu odpovídá tečné napětí 1N.m -2 (1Pa). =>η [N.s.m -2 ]

4 Jednotky dyn. Viskozity: 4

5 5 Viskozita kinematická ν: [?] (Marioettova láhev s připojenou kapilárou):

6 Měření viskozity: 6 Kapilární a výtokové viskozimetry: Ubbelohde Englerův Tělískové (bublinkové) viskozimetry: Höplerův Steinerův Porovnávací Nenewtonské kapaliny: Rotační viskozimetry Vibrační viskozimetry Relativní viskozita (konzistence) rozlivem; Odhad viskozity plynů;

Porovnávací Nenewtonské kapaliny: Rotační viskozimetry Vibrační

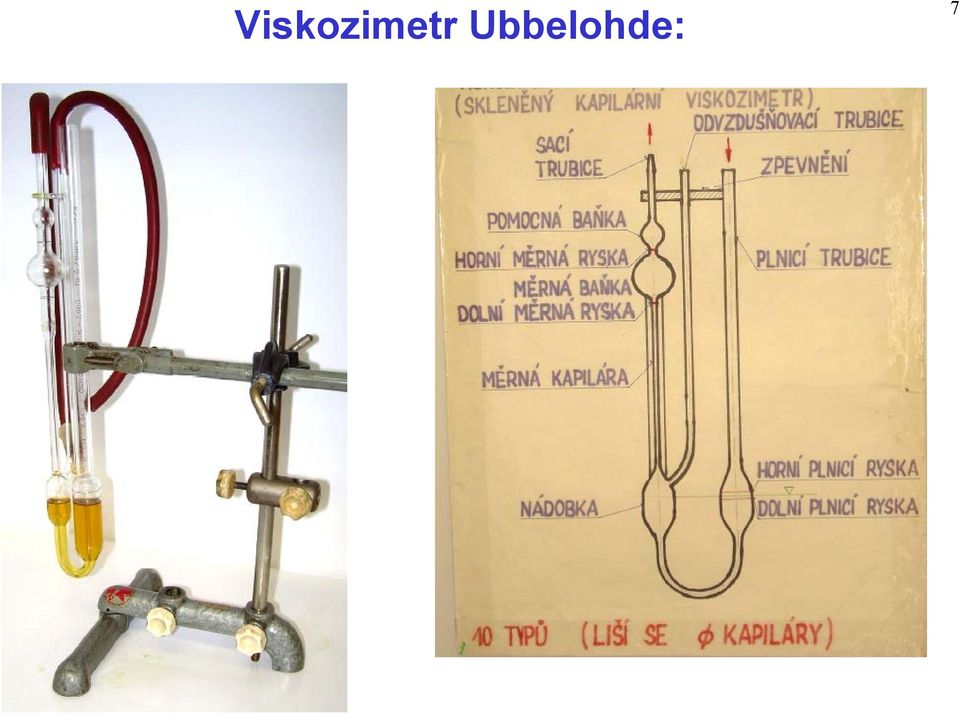

7 Viskozimetr Ubbelohde: 7

8 Viskozimetr Ubbelohde: 8

9 Viskozimetr Englerův: 9

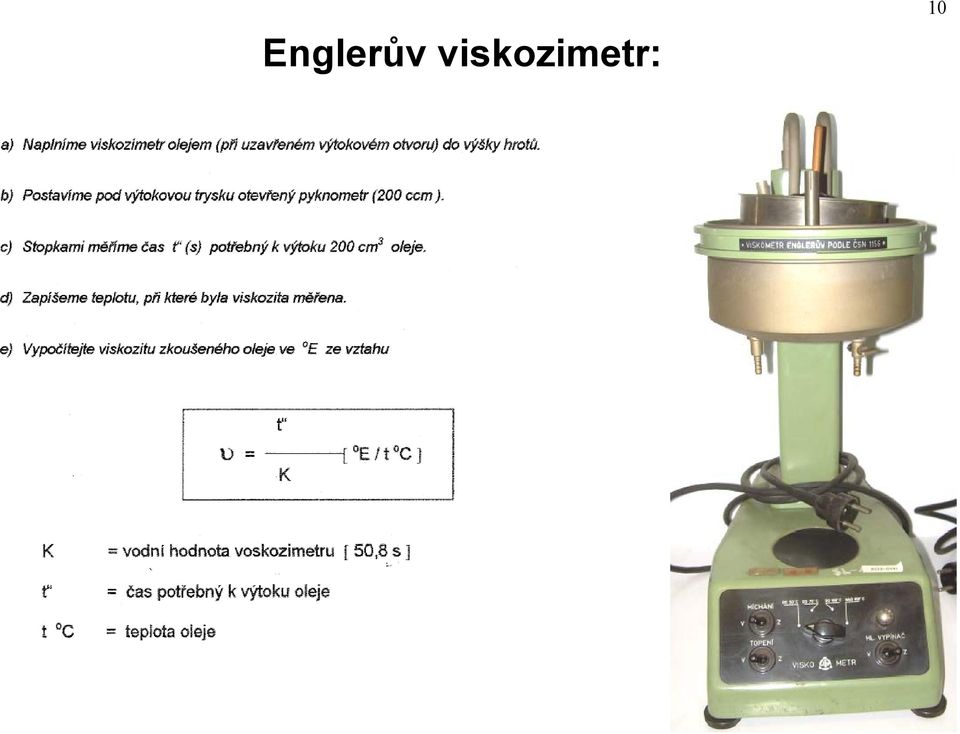

10 Englerův viskozimetr: 10

11 Historický viskozimetr podle Englera s ověřovacím listem: 11

12 Závislost viskozity motorového oleje na teplotě: 12

13 Viskoměrný pohárek pro stříkací pistole: 13

14 Viskozimetr tělískový: 14

15 Höplerův tělískový viskozimetr: 15

16 Steinerův viskozimetr: 16

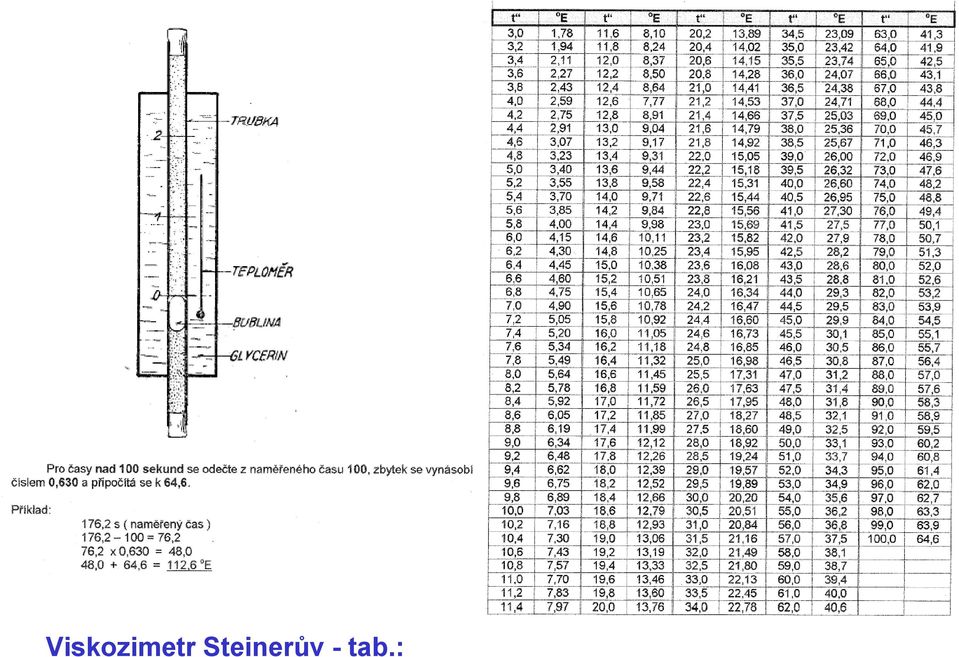

17 Viskozimetr Steinerův -tab.: 17

18 Viskozimetry porovnávací bublinkové: 18

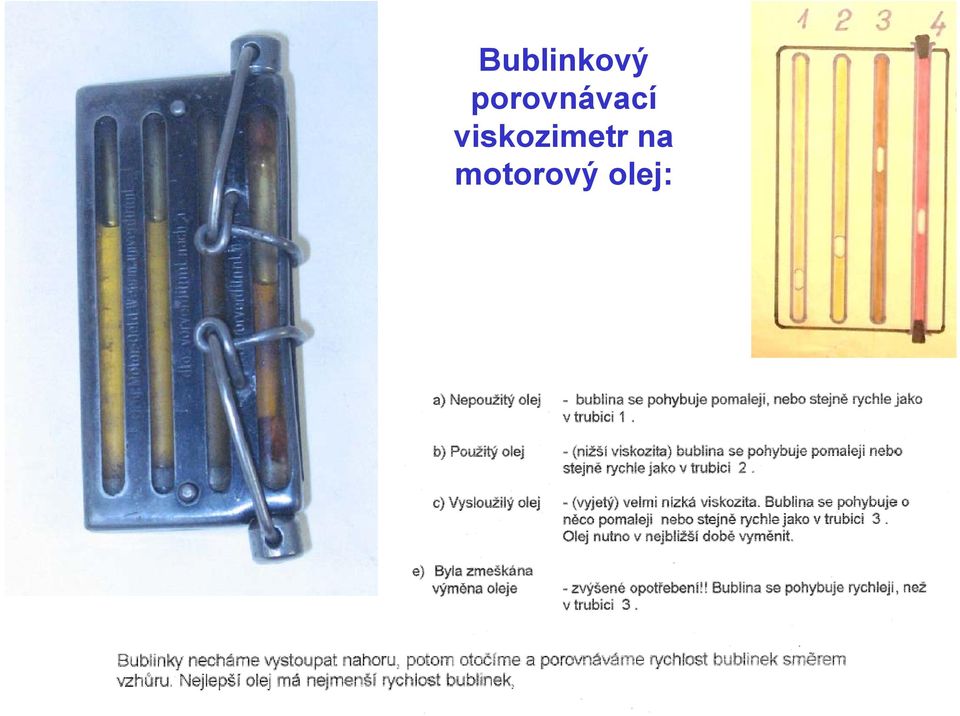

19 Bublinkový porovnávací viskozimetr na motorový olej: 19

20 Studiem vztahů mezi smykovým napětím, deformací nebo rychlostí deformace se zabývá tzv. Reologie. 20 A) čistě viskozní kapalina, B) elastická látka, C) viskoelestická látka-maxwellův model

21 Nenewtonské kapaliny: 21 Tzv. zdánlivá viskozita η a nenewtonských kapalin není látkovým parametrem, ale je veličinou proměnnou (mění se s napětím τ);

22 22 Pseudoplastické (řidnoucí) kapaliny: suspenze nesouměrných částic, některé koloidní roztoky, kaly, pasty, taveniny a roztoky polymerů, celulózové deriváty, kaučuky, latexy, barvy, mazadla, suspenze papíru apod.

23 Tixotropní kapalina: (postupně řidnoucí (mícháním třepáním...)) 23 Žádoucí u barev.

24 Dilatantní kapalina: ( houstnoucí kapaliny) 24 např.: vodní suspenze železité červeně, oxidu zinečnatého, kobaltové modři, škrobové mazy, beton, arabská guma a některé polymerové roztoky, med aj.

25 25 Plastická kapalina: např.: koncentrované kašovité a zrnité suspenze, průmyslové, odpadní, vrtné a stokové kaly, bahno, řídké kaše, pasty, plastické gely, olejové barvy, některá mazadla apod.

26 Schémata kapilárních viskozimetrů: 26

27 Reoviskozimetr s tlačnou kuličkou: 27

28 Viskozimetr rotační (Horákův): 28

29 Rotační viskozimetry: 29

30 Vibrační viskozimetry: 30

31 Relativní viskozita (konzistence) rozlivem: (suspenzí A, barev B) 31

32 Viskozita plynů - Vznik smykového napětí v proudícím plynu: 32

33 Pronikání molekul plynu z jedné vrstvy do druhé dělící rovinou σ 33

34 Závislost viskozity vody (kapaliny) a vzduchu (plynu) na teplotě: 34

35 Interaktivní prvky : 35 Překreslete si vyučujícím určená schémata atp.; V průběhu výkladu si poznamenávejte klíčové informace; Popište vlastními slovy jednotlivé snímky (vysvětlete funkci, atp.); Pokuste se nalézt v právě probrané prezentaci nepřesnosti, pro svůj názor formulujte argumenty;

36 36 Použitá literatura: ANONYMUS. Plakáty pro výuku předmětu Kontrola a měření. SPŠS Sokolská 1. Brno nedatováno. CHOCHOLA K., SLACH J., ŠULC J. Laboratorní cvičení. Praha: STNL JANDALÍK J. Viskozita tekutin a její měřeni. Ostrava VŠB TU MARTINÁK, M. Kontrola a měření. Praha: STNL MIKULČÁK J. et al. Matematické, fyzikální a chemické tabulky. Praha: SPN, ŠULC, J. Technologická a strojnická měření. Praha: STNL ŠULC, J.,VYSLOUŽIL, Z. Laboratorní cvičení technologická a strojní. Praha: STNL VÁCLAVOVIČ A., Měření a kontrola ve strojírenství. Praha: SNTL, VYSLOUŽIL Z., ZELKO J. Meranie v strojárstve. Bratislava: SVTL VYSLOUŽIL Z., KOVAL J. Technologické a strojnické merania. Bratislava: Alfa, 1978.
