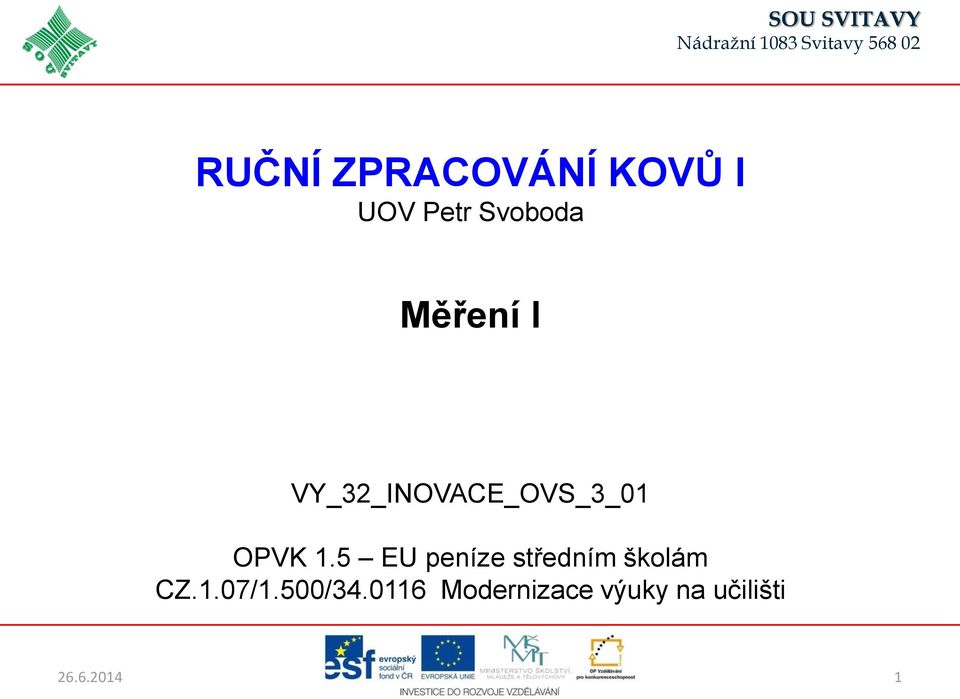

1 RUČNÍ ZPRACOVÁNÍ KOVŮ I UOV Petr Svoboda Měření I VY_32_INOVACE_OVS_3_01 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti 1

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Druh učebního materiálu Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Ruční zpacování kovů I Měření I Ocelové měřítko, svinovací metr, posuvné měřítko, hloubkoměr, Prezentace (Microsoft PowerPoint) Metodický pokyn Prezentace je určena pro žáky SOU 1. ročníku maturitního oboru mechanik seřizovač, mechanik seřizovač mechatronik a strojní mechanik. Datum vytvoření

3 Obsah: ZÁKLADNÍ ZPŮSOBY MĚŘENÍ CHYBY PŘI MĚŘENÍ MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY Posuvná měřítka NONIOVÁ STUPNICE Hloubkoměr KONTROLNÍ OTÁZKY POUŽITÁ LITERATURA 3

4 ZÁKLADNÍ ZPŮSOBY MĚŘENÍ 1/3 měření je jednou ze základních operací při ručním zpracování kovů, při měření porovnáme rozměr určitého předmětu s velikostí. 1. Měření skutečných hodnot skutečnou hodnotu měříme univerzálními měřidly, na nichž je možno přímo odečítat naměřené hodnoty v příslušných jednotkách. ocelové měřítko, svinovací metr, základní měrky, posuvné měřítko, 4

5 ZÁKLADNÍ ZPŮSOBY MĚŘENÍ 2/3 2. Měření porovnávním při tomto způsobu měření nezjišťujeme skutečné rozměry součástí, ale porovnáváním zjišťuji zda součásti dosahují nebo přesahují rozměry mezních hodnot skutečného rozměru. úhelníky, kalibry, číselníkové úchylkoměry,... 5

6 ZÁKLADNÍ ZPŮSOBY MĚŘENÍ 3/3 V zásadě lze měření rozdělit na: a) měření délkových rozměrů b) měření úhlů c) měření tvarů na výkresech ve strojírenství se všechny délkové rozměry udávají v milimetrech. n některých případech se jako jednotka délky používá palec (1 palec = 1" = 25,4 mm). Jako úhlové jednotky užíváme stupně s dělením na minuty a vteřiny. 6

7 CHYBY PŘI MĚŘENÍ 1/1 Systematické chyby - jsou předvídatelné a lze je korigovat. Způsobují je rušivé vlivy, např., teplota, tlak, nepřesná stupnice Náhodné chyby - snižují spolehlivost na přesnost měření a jejich vliv nelze korigovat. 7

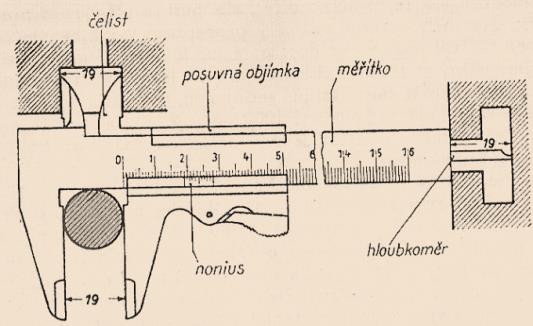

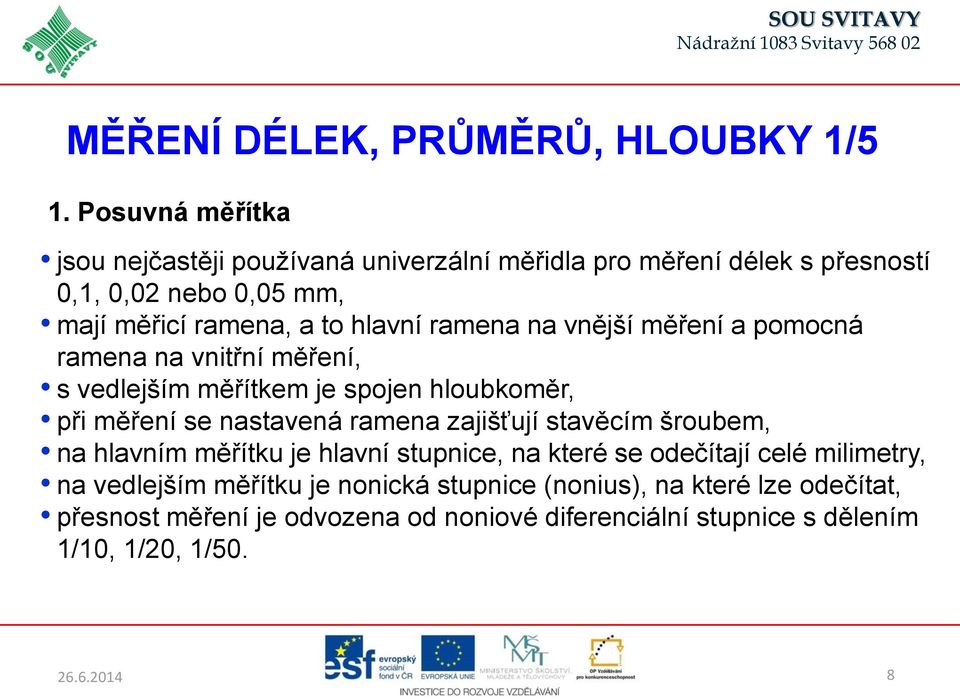

8 MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY 1/5 1. Posuvná měřítka jsou nejčastěji používaná univerzální měřidla pro měření délek s přesností 0,1, 0,02 nebo 0,05 mm, mají měřicí ramena, a to hlavní ramena na vnější měření a pomocná ramena na vnitřní měření, s vedlejším měřítkem je spojen hloubkoměr, při měření se nastavená ramena zajišťují stavěcím šroubem, na hlavním měřítku je hlavní stupnice, na které se odečítají celé milimetry, na vedlejším měřítku je nonická stupnice (nonius), na které lze odečítat, přesnost měření je odvozena od noniové diferenciální stupnice s dělením 1/10, 1/20, 1/50. 8

9 MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY 2/5 1. Posuvná měřítka 9

10 MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY 4/5 u rysky značící nulu nonia, čteme celé milimetry, přidáme k nim tolik desetin, kolikátá ryska nonia se kryje s ryskou stupnice, na obrázcích čteme: A mm B 22.7 mm Animace nonia 10

11 MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY 3/5 1. Posuvná měřítka měření vnějších rozměrů, měření vnitřních rozměrů, měření zahloubení děr, výstupků apod. Animace posuvného měřítka 11

12 MĚŘENÍ DÉLEK, PRŮMĚRŮ, HLOUBKY 5/5 2. Hloubkoměr měříme stejným způsobem jako u posuvného měřítka, hlavně dbát, aby čelisti hloubkoměru byly vždy kolmo k měřené ploše. 12

13 KONTROLNÍ OTÁZKY 1/1 1. K čemu používáme ocelového měřítka? 2. Vyjmenuj základní měřidla používaná ve strojírenství. 3. Popište posuvné měřítko. 4. Ukažte správné měření posuvným měřítkem vnějších i vnitřních rozměrů. 5. Kolik stupnic máme na posuvném měřítku. 6. S jakou přesností můžeme číst na posuvném měřítku. 7. S jakou přesností můžeme číst na hlavní stupnici a noniové stupnici? 13

14 BEZPEČNOST PRÁCE 1/1 1. Měřidla a pomůcky ukládejte tak, aby byly na bezpečném místě proti poškození a pádu, 2. Po ukončení práce měřidla očistěte a uložte na určené místo, 3. Veškerá měřidla odkládejte na měkkou podložku (guma, apod..), 4. Dodržujte zvýšenou opatrnost při měření s ostrými konci měřidel. 14

15 POUŽITÁ LITERATURA 1/1 B. Dobrovolný., Strojní zámečnictví, ruční obrábění kovů Odborná spolupráce Čarma Karel., Kovařík Václav., učebnice pro SOU, Praha, SNTL 1967, použité obrázky: str. 22, obr., 18 A. Václavovič., Měření a kontrola ve strojírenství učebnice pro SOU, Praha, SNTL 1961, použité obrázky: str. 21, obr., 16, Jungmann Bohumil Ing., I. Brorský., Základy zpracování kovů, Praha, SNTL 1964, použité obrázky: str. 45, obr., 3, 4, str. 47, obr. 7, 8, str. 52, obr. 18, str. 55, obr
