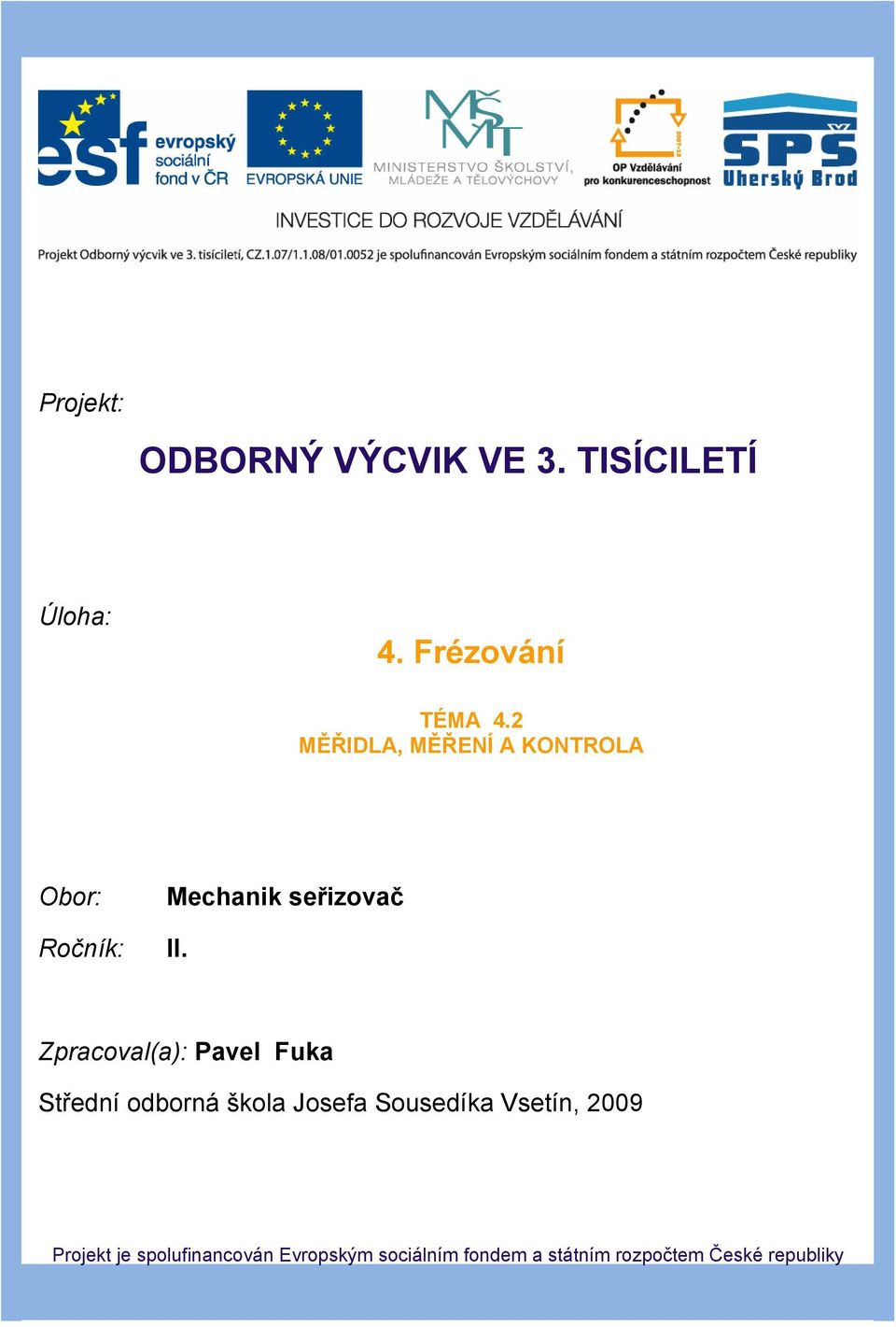

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 4. Frézování TÉMA 4.2 MĚŘIDLA, MĚŘENÍ A KONTROLA Obor: Ročník: Mechanik seřizovač II. Zpracoval(a): Pavel Fuka Střední odborná škola Josefa Sousedíka Vsetín, 2009 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 OBSAH Měřidla s číselníkovým úchylkoměrem 1. Charakteristika měřidel 2. Tloušťkoměry s číselníkovým úchylkoměrem 3. Tloušťkoměry s digitálním úchylkoměrem 4. Tloušťkoměry s číselníkovým úchylkoměrem speciální 5. Úchylkoměry s měřicími rameny 6. Hloubkoměry s číselníkovým úchylkoměrem 7. Speciální měřidla s číselníkovým úchylkoměrem 8. Dutinová měřidla s číselníkovým úchylkoměrem dutinoměry 9. Přesné měřicí trny s číselníkovým úchylkoměrem 10. Příslušenství k dutinoměrům 11. 3D snímače 12. Zadání k procvičení 13. Použitá literatura

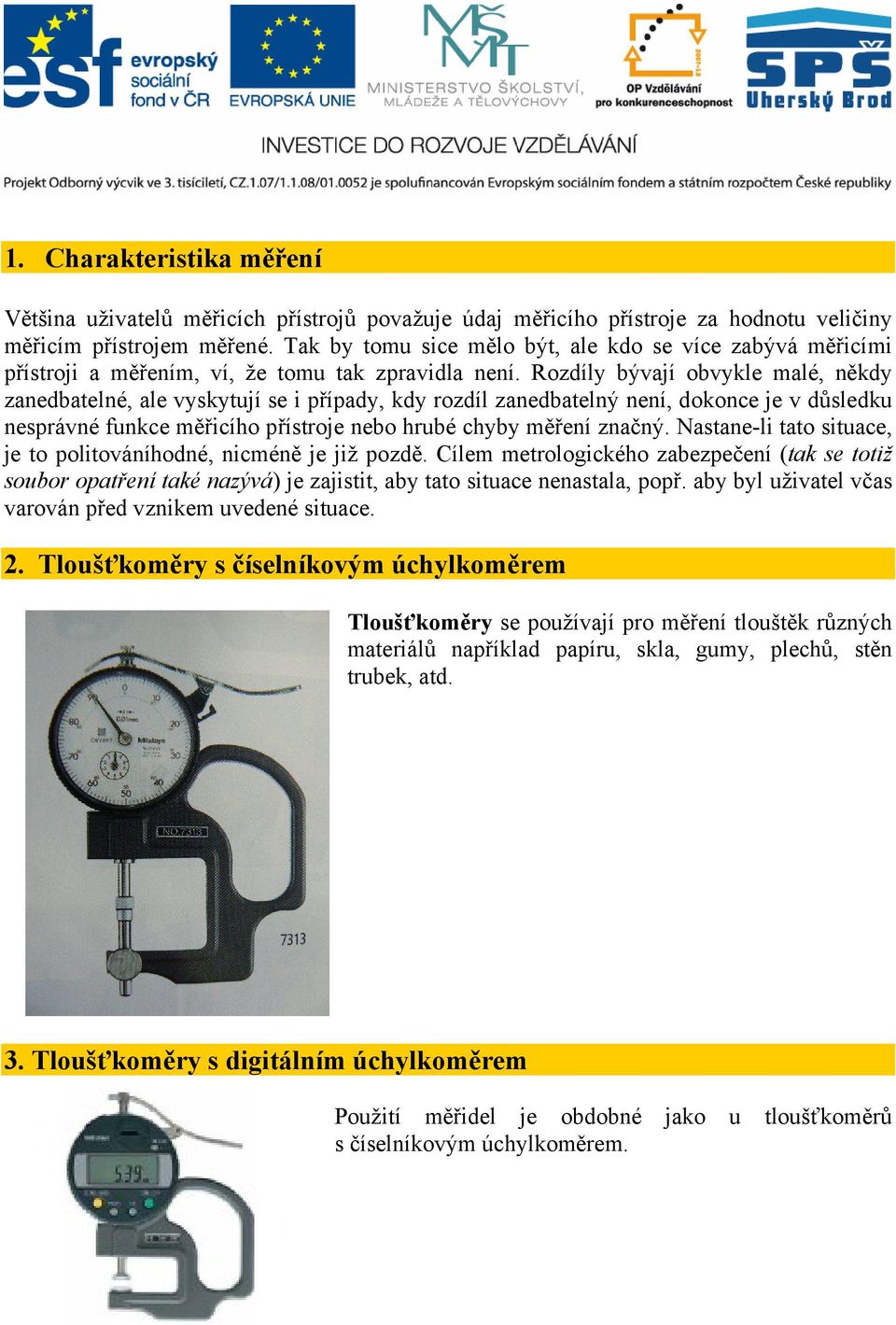

3 1. Charakteristika měření Většina uživatelů měřicích přístrojů považuje údaj měřicího přístroje za hodnotu veličiny měřicím přístrojem měřené. Tak by tomu sice mělo být, ale kdo se více zabývá měřicími přístroji a měřením, ví, že tomu tak zpravidla není. Rozdíly bývají obvykle malé, někdy zanedbatelné, ale vyskytují se i případy, kdy rozdíl zanedbatelný není, dokonce je v důsledku nesprávné funkce měřicího přístroje nebo hrubé chyby měření značný. Nastane-li tato situace, je to politováníhodné, nicméně je již pozdě. Cílem metrologického zabezpečení (tak se totiž soubor opatření také nazývá) je zajistit, aby tato situace nenastala, popř. aby byl uživatel včas varován před vznikem uvedené situace. 2. Tloušťkoměry s číselníkovým úchylkoměrem Tloušťkoměry se používají pro měření tlouštěk různých materiálů například papíru, skla, gumy, plechů, stěn trubek, atd. 3. Tloušťkoměry s digitálním úchylkoměrem Použití měřidel je obdobné jako u tloušťkoměrů s číselníkovým úchylkoměrem.

4 4. Tloušťkoměry s číselníkovým úchylkoměrem speciální Exacto se zabudovanou sondou sonda pevně zabudovaná v horní části přístroje. Magneticko-indukční metoda pro měření laků, barev, zinku, chromu apod. na oceli (na magnetickém podkladu). Metoda vířivých proudů pro měření všech izolačních vrstev jako jsou barvy, laky eloxy apod. na neželezných kovech. Rozsah měření: F µm N µm FN µm Nejmenší měřená plocha: průměr 20 mm Nejmenší tloušťka základní materiálu: F: 0,5 mm N: 50 µm Nejmenší rádius zakřivení: konvexní: 5 mm konkávní: 35 mm 60 mm ve středu měř. plochy Přesnost +/- (2 µm + 3 % z naměřené hodnoty) 5. Úchylkoměry s měřicími rameny Tloušťkomĕr/dutinomĕr s úchylkomĕrem. Měřicí plochy jsou z tvrdokovu. Soustředěnĕ uspořádaná stupnice milimetrového zobrazení. Úchylkomĕr je otočný do libovolné polohy pro odečítání. Toleranční značky jsou umístěné na vnější části ciferníku pro rychlé rozpoznání dobrý/špatný.

5 6. Hloubkoměry s číselníkovým úchylkoměrem Hloubkoměr je měřidlo určené k měření hloubek otvorů, drážek apod. Podle konstrukce rozeznáváme hloubkoměry: - posuvné - mikrometrické (obdobná měřítka posuvná s noniem) - hloubkoměry s číselníkovým úchylkoměrem Všechny hloubkoměry jsou charakterizovány delší příčnou částí, kterou se měřidlo přiloží na povrch součásti. Ve středu příčné části se vysouvá měřicí dotyk, až narazí na dno měřené hloubky. Měřený dotyk bývá u některých hloubkoměrů upraven pro měření drážek o profilu velmi malých otvorů.

6 7. Speciální měřidla s číselníkovým úchylkoměrem Speciální měřidla slouží k měření klikových hřídelů, pilových listů, ozubených kol apod.

7 8. Dutinová měřidla s číselníkovým úchylkoměrem dutinoměry Dutinoměry jsou porovnávací měřidla určená pro měření otvorů. Jsou dvou až třídotyková. Skládají se ze dvou částí: - analogový úchylkoměr - držák se snímačem, převodovým zařízením a středičem.

8 9. Přesné měřicí trny s číselníkovým úchylkoměrem Měřicí trny slouží k upevnění obrobku nebo nástroje na měřicí stanici nebo přímo na stroji. Měřicí stanice je určená pro kontrolu průměru, přímosti a válcovitosti otvoru; základ tvoří tuhá základová deska. Na ní je umístěno lineární vedení, jehož vozíkem pohybuje programem řízený krokový motor. Čtyřmi šrouby lze na vozík připevnit jeden z pěti výměnných upínačů podle typu obrobku. Měření samotné je realizováno dynamickým měřicím trnem, který kontroluje vnitřní průměr obrobku v nastavitelném počtu řezů a dále kruhovitost a přímost. Součástí stanice je stůl s pracovní deskou, elektrorozvaděč a vyhodnocovací elektronika. 10. Příslušenství k dutinoměrům Trnové měřicí hlavy Samostředicí ukazovací měřicí přístroj vývrtů a otvorů pro statické a dynamické měření s vysokou přesností. Použití při výrobě vysoce přesných vývrtů v rozsahu od Ø 2,98 mm do 270 mm Měřicí rozsah: 0,1 mm do 0,8 mm podle průměru a provedení Nastavování v nastavovacím kroužku Různé měřicí kontakty (materiál a provedení) podle materiálu a tvaru obrobku Mnoho provedení ve standardním programu Speciální konstrukce na vyžádání Rozsáhlé příslušenství Nastavovací kroužky podle DIN 2250-C ve standardním programu (Ø 1 mm až 300 mm) Držák úchylkoměru a hloubková prodloužení jsou vyrobeny z teplotně stabilizovaného materiálu za účelem minimalizování chyb měření.

9 Měřicí dotykové hlavy Univerzální měřicí systém pro kontrolu, měření a vyhodnocování otvorů a vývrtů. Stavebnicová konstrukce s rozsáhlým příslušenstvím umožňuje měření většiny otvorů a vývrtů. Rozsah použití: Ø 0,47 mm až 41,3 mm (jako třídotykové provedení až 150 mm). Měřicí hlavy subita Stavebnicově provedený univerzální systém měření otvorů a vývrtů pro větší průměry (M5678 a M68-FB) Velký měřicí rozsah Rozsah použití: Ø 19,5 mm až 330 mm (Ø 38,5 až 348 mm u provedení pro slepé díry FB) Kalibrace v nástavném kroužku nebo v třmenovém mikrometru Značné kombinační možnosti Provedení pro slepé díry (FB) ve standardním programu Měřicí kontakty z tvrdokovu Držák úchylkoměru a hloubkových prodloužení z teplotově stabilizovaného materiálu z důvodu minimalizace chyb měření

10 Otočné hlavy a prvky příslušenství Standardizované stavební prvky pro zabudování do měřicích zařízení. Mnohonásobné kombinační možnosti, např. držáky k zabudování v mnoha provedeních, otočné hlavy, otočné díly atd.

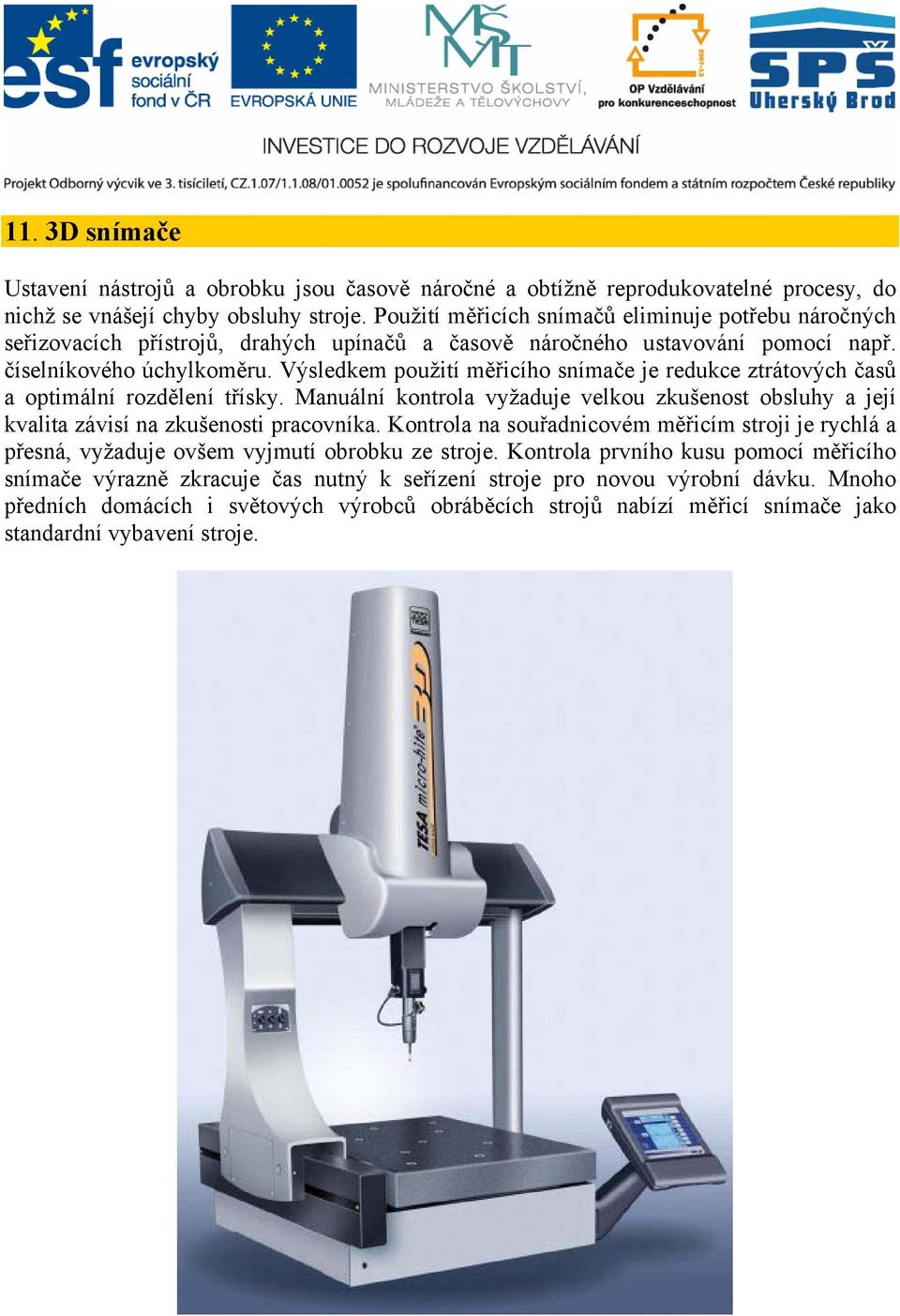

11 11. 3D snímače Ustavení nástrojů a obrobku jsou časově náročné a obtížně reprodukovatelné procesy, do nichž se vnášejí chyby obsluhy stroje. Použití měřicích snímačů eliminuje potřebu náročných seřizovacích přístrojů, drahých upínačů a časově náročného ustavování pomocí např. číselníkového úchylkoměru. Výsledkem použití měřicího snímače je redukce ztrátových časů a optimální rozdělení třísky. Manuální kontrola vyžaduje velkou zkušenost obsluhy a její kvalita závisí na zkušenosti pracovníka. Kontrola na souřadnicovém měřicím stroji je rychlá a přesná, vyžaduje ovšem vyjmutí obrobku ze stroje. Kontrola prvního kusu pomocí měřicího snímače výrazně zkracuje čas nutný k seřízení stroje pro novou výrobní dávku. Mnoho předních domácích i světových výrobců obráběcích strojů nabízí měřicí snímače jako standardní vybavení stroje.

12 12. Zadání úkolu Proveď měření předepsaných rozměrů dle zadání. U každého rozměru proveď 3 měření. Výsledky naměřených hodnot zapiš do tabulky protokolu měření a proveď výpočet pravděpodobného rozměru v aritmetickém průměru. 1. Proveď měření všech průměrů otvorů součástky číselníkovým dutinoměrem dle výkresu MS Hřídel měření. 2. Proveď měření všech vnějších průměrů součástky číselníkovým pasametrem dle výkresu MS Hřídel měření.

13 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Hřídel meření Kusů Polotovar Schválil Číslo výkresu Změna 6 Ø50x100 Pavel Fuka MS Střední odborná škola Josefa Sousedíka Vsetín

14 PROTOKOL MĚŘENÍ Obor Jméno Střední odborná škola Josefa Sousedíka Vsetín Třída Skupina Pracoviště Název č. výkresu k. č. Dílčí měření I. II. III. Výsledek měření Použitá měřidla

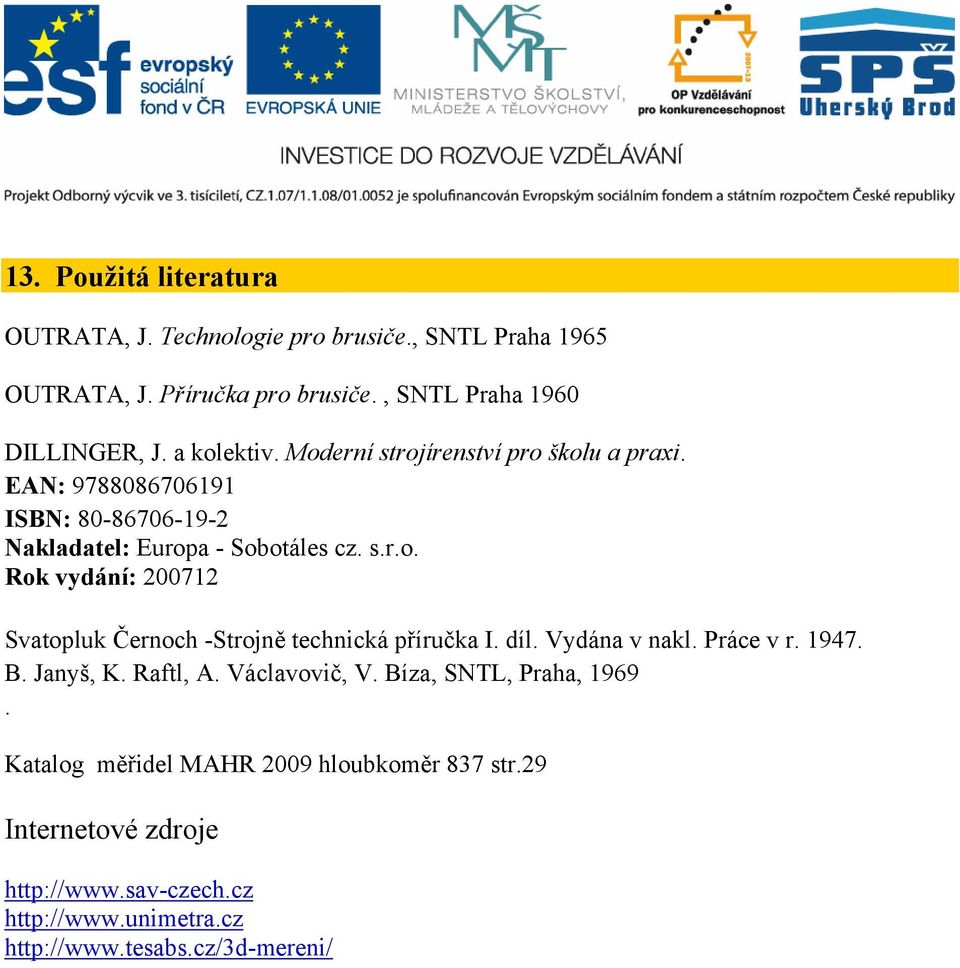

15 13. Použitá literatura OUTRATA, J. Technologie pro brusiče., SNTL Praha 1965 OUTRATA, J. Příručka pro brusiče., SNTL Praha 1960 DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Svatopluk Černoch -Strojně technická příručka I. díl. Vydána v nakl. Práce v r B. Janyš, K. Raftl, A. Václavovič, V. Bíza, SNTL, Praha, Katalog měřidel MAHR 2009 hloubkoměr 837 str.29 Internetové zdroje
