2 Obsah TECHNICKÁ ZPRÁVA ZÁKLADNÍ ÚDAJE ROZSAH PROJEKTOVANÉHO ZAŘÍZENÍ POUŽITÉ PŘEDPISY A NORMY ÚDAJE O PROVOZNÍCH PODMÍNKÁCH NAPĚŤOVÁ SOUSTAVA: ENERGETICKÁ BILANCE OBJEKTU: OCHRANA PŘED NEBEZPEČNÝM DOTYKOVÝM NAPĚTÍM: POPIS TECHNICKÉHO ŘEŠENÍ KABELY A KABELOVÉ TRASY SPOLEČNÁ TELEVIZNÍ ANTÉNA - STA KONTROLA VSTUPU - EKV STRUKTUROVANÁ KABELÁŽ DST SYSTÉM BETA ELEKTRONICKÝ ZABEZPEČOVACÍ SYSTÉM EZS ELEKTRONICKÝ PROTIPOŽÁRNÍ SYSTÉM EPS UZAVŘENÝ KAMEROVÝ SYSTÉM CCTV UZEMNĚNÍ TECHNOLOGIÍ A KOVOVÝCH ČÁSTÍ STAVEBNÍ PŘIPRAVENOST DEMONTÁŽE BEZPEČNOST PRÁCE A OCHRANA ZDRAVÍ, VLIV NA ŽIVOTNÍ PROSTŘEDÍ SEZNAM VÝKRESOVÉ DOKUMENTACE A PŘÍLOH...10 Strana 1 (celkem 11)

3 TECHNICKÁ ZPRÁVA 1. Základní údaje Identifikační údaje o žadateli a zpracovateli dokumentace Název stavby Název akce: Místo stavby Stavebník ( žadatel, investor) Stupeň dokumentace Zpracovatel projektu Adresa kanceláře, sídlo INTEGROVANÉ OPERAČNÍ STŘEDISKO KŘ STŘK F.1.4.d elektro slaboproud Na Baních 1304, areál MV ČR Objekt 03.1 a 03.4 Praha 5 - Zbraslav Ministerstvo Vnitra České Republiky Dokumentace výběr dodavatele Martin Frühauf Číslo autorizace : ČKA II.ulice 75, Vinařice IČ: DIČ: CZ Tel.: , Fruhauf.vinarice@seznam.cz Strana 2 (celkem 11)

4 2. Rozsah projektovaného zařízení Projektová dokumentace řeší rozvody slaboproudé elektroinstalace areál Ministerstva Vnitra české republiky v objektech 03.1 a 03.4 Na Baních 1304, Praha 5 Zbraslav ve stupni. Systém EPS je vsamostatné části dokumentace. Zabezpečený objekt spadá svým zaměřením do stupně 3 (dle ČSN EN ed.2). Všechny použité prvky EZS by musí být certifikovány pro stupeň zabezpečení minimálně 3. Prostředí je vnitřní všeobecné třída II. Projekt je zpracován v souladu s technickými normami a s hygienickými, požárními a bezpečnostními předpisy PBŘS. 3. Použité předpisy a normy Dokumentace je a stavba bude provedena podle platných zákonů a vyhlášek a podle předpisů harmonizovaných ČSN vydaných v době zpracování PD. Zejména pak: ČSN Elektrotechnické předpisy - Normalizovaná napětí IEC. ČSN Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Elektrostatika - Směrnice pro vyloučení nebezpečí od statické elektřiny. ČSN Elektrotechnické předpisy. Vnitřní elektrické rozvody (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Ochrany elektrických strojů a rozvodných zařízení. ČSN Elektrotechnické předpisy. Rozvodná zařízení. Společná ustanovení (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Elektrotechnické předpisy. Společná ustanovení pro elektrické stanice (Částečně zrušena a nahrazena - viz neplatné normy). ČSN EN Elektrotechnické předpisy ČSN. Předpisy pro ochranu před bleskem. ČSN Požární bezpečnost staveb - Nevýrobní objekty. ČSN Prostorové uspořádání sítí technického vybavení. ČSN Elektrické instalace budov - Část 1: Rozsah platnosti, účel a základní hlediska. ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 3: Stanovení základních charakteristik. ČSN ed.2 ČSN ed.2 Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 41: Ochrana před úrazem elektrickým proudem (Částečně zrušena a nahrazena - viz neplatné normy). Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a stavba elektrických zařízení - Kapitola 51: Všeobecné předpisy. ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 6: Revize. (Platnost do ). ČSN EN Informační technologie univerzální kabeláží systémy část 1 specifikace a zabezpečení kvality ČSN EN ed.2 Informační technika instalace kabelových rozvodů část 1: specifikace a zabezpečení kvality ČSN EN ed.2 Informační technika instalace kabelových rozvodů část 2: plánování instalace a postupy instalace v budovách ČSN EN Informační technika instalace kabelových rozvodů část 3: projektová příprava a výstavba vně budov Strana 3 (celkem 11)

5 ČSN EN x Společná televizní anténa ČSN EN Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích část 1: systémové požadavky ČSN EN Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích část 5: přenos video signálu ČSN EN Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích část 7: pokyny pro aplikaci ČSN EN Poplachové systémy systémy kontroly vstupu pro použití v bezpečnostních aplikacích část 1: systémové požadavky ČSN EN Poplachové systémy systémy kontroly vstupu pro použití v bezpečnostních aplikacích část 2-1: všeobecné požadavky na komponenty ČSN EN Poplachové systémy systémy kontroly vstupu pro použití v bezpečnostních aplikacích část 7: pokyny pro aplikace ČSN Poplachové systémy kombinované a integrované systémy - Všeobecné požadavky ČSN Elektrotechnické předpisy - Normalizovaná napětí IEC. ČSN Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Elektrostatika - Směrnice pro vyloučení nebezpečí od statické elektřiny. ČSN Elektrotechnické předpisy. Vnitřní elektrické rozvody (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Ochrany elektrických strojů a rozvodných zařízení. ČSN Elektrotechnické předpisy. Rozvodná zařízení. Společná ustanovení (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Elektrotechnické předpisy. Společná ustanovení pro elektrické stanice (Částečně zrušena a nahrazena - viz neplatné normy). ČSN EN Elektrotechnické předpisy ČSN. Předpisy pro ochranu před bleskem. ČSN Požární bezpečnost staveb - Nevýrobní objekty. ČSN Prostorové uspořádání sítí technického vybavení. ČSN Elektrické instalace budov - Část 1: Rozsah platnosti, účel a základní hlediska. ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 3: Stanovení základních charakteristik. ČSN ed.2 Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 41: Ochrana před úrazem elektrickým proudem (Částečně zrušena a nahrazena - viz neplatné normy). ČSN Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a 51ed.2 stavba elektrických zařízení - Kapitola 51: Všeobecné předpisy. ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 6: Revize. (Platnost do ). ČSN EN ed.2 Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 1: systémové požadavky ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-2: detektory narušení pasivní infračervené detektory Strana 4 (celkem 11)

6 ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-3: požadavky na mikrovlnné detektory ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-4: požadavky na kombinované pasivní infračervené a mikrovlnné detektory ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-5: požadavky na kombinované pasivní infračervené a ultrazvukové detektory ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-6: detektory otevření ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 2-5: požadavky na kombinované pasivní infračervené a ultrazvukové detektory ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 3: ústředny ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 4: výstražná zařízení ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 5-3: požadavky na zařízení využívající bezdrátová propojení ČSN EN ed.2 Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 6: napájecí zdroje ČSN EN Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 8: zamlžovací bezpečnostní zařízení/systémy ČSN TS Poplachové systémy Poplachové zabezpečovací a tísňové systémy část 7: aplikační směrnice Vyhláška 50/78 Sb o Českých technických normách Zákon č. 22/1997 Sb Zákon 670/2004 Sb 4 zákona - návaznost norem ve znění pozdějších předpisů kterým se mění zákon č. 458/2000 Sb., o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon), ve znění pozdějších předpisů Vyhláška 23/2008 O technických podmínkách požární ochrany staveb Vyhláška 268/2011 O technických podmínkách požární ochrany staveb Zákon č.262/200 Zákoník práce 6 Zákon č.40/1964 Občanský zákoník Zákon č.183/200 O územním plánování a stavebním řádu 6 Vyhláška 48/1982 Českého úřadu bezpečnosti práce Nařízení vlády Nařízení vlády 101/2005 Stanovuje podrobnější požadavky na pracoviště a pracovní prostředí 378/2001 Kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí 4. Údaje o provozních podmínkách 4.1 Napěťová soustava: 3/N+PE/AC/50 Hz/230/400 V/TN-S elektroinstalace v objektu Strana 5 (celkem 11)

7 4.2 Energetická bilance objektu: Energetická bilance v objektu: STA 0,5 kw β=1 0,5kW EKV 0,5 kw β=1 0,5kW CCTV 0,5 kw β=1 0,5kW EZS 0,6 kw β=1 0,6kW Odběr celkem : P i =2,1kW P s = 2,1 kw Průměrná hodnota soudobosti =1 Výpočtový proud při cos 0,95 : Iv = 3,36 A 4.3 Ochrana před nebezpečným dotykovým napětím: Soustava NN - AC Základní ochrana před nebezpečným dotykem neživých částí u zařízení do 1000 Vst, je provedena samočinným odpojením od zdroje v síti TN-C podle článků 413.1, (ČSN ed.2) a izolací dle čl , kryty nebo překážkami dle čl , doplňková ochrana proudovým chráničem dle čl Popis technického řešení Koncové prvky systému EZS, EKV a CCTV bude dodávat útvar OTO STŘ 5.1 Kabely a kabelové trasy Kabelové trasy vnitřních SLB instalací budou vedeny v konstrukcích stěn, nad podhledem, v konstrukcích dvojité podlahy. Trasy budou vedeny na plechových perforovaných nebo drátěných kabelových žlabech a v bezhalogenových trubkách. Rozvody pro systém BETA bude veden v pancéřových trubkách. Kabelové trasy vně objektu budou vedeny na plechových perforovaných nebo drátěných kabelových žlabech. Trasa vedená ke kolektoru bude uložena ve dvouplášťové trubce a v kabelovém zemním kanále, kabely pro uložení do zemně budou uloženy v pískovém loži. Trasa v kolektoru není předmětem této dokumentace. Kabelové trasy propojující rozvodny s místností P53 budou na obou koncích zakončeny rozvaděči pro metalickou síť a rozvaděči pro optickou síť. Rozvaděč pro metalickou síť budou osazeny přepěťovými ochranami v zářezové svorkovnici. Kabely budouou v provedení bezhalogenového vnějšího pláště a vyhovujícím vyhlášce 268/2011, vzhledem ke konstrukci slaboproudých kabelů a provedení vnějšího pláště budou kabely v celé délce svého vedení uloženy v netříštivých chráničkách nebo na kabelových žlabech. Kabely budou na obou koncích trvale označeny (systém, ukončení druhého konce, zařízení). Volně vedené trasy a kabely systému EPS, které napájí a ovládají systémy pro evakuaci, VZT a SHZ, budou v provedení se zachováním funkčnosti při požáru dle PBŘS 5.2 Společná televizní anténa - STA Propojení z anténního souboru na střeše objektu bude provedeno koaxiálním kabelem pro venkovní použití. Trasa bude vedena na střeše v kabelovém drátěném žlabu, po fasádě Strana 6 (celkem 11)

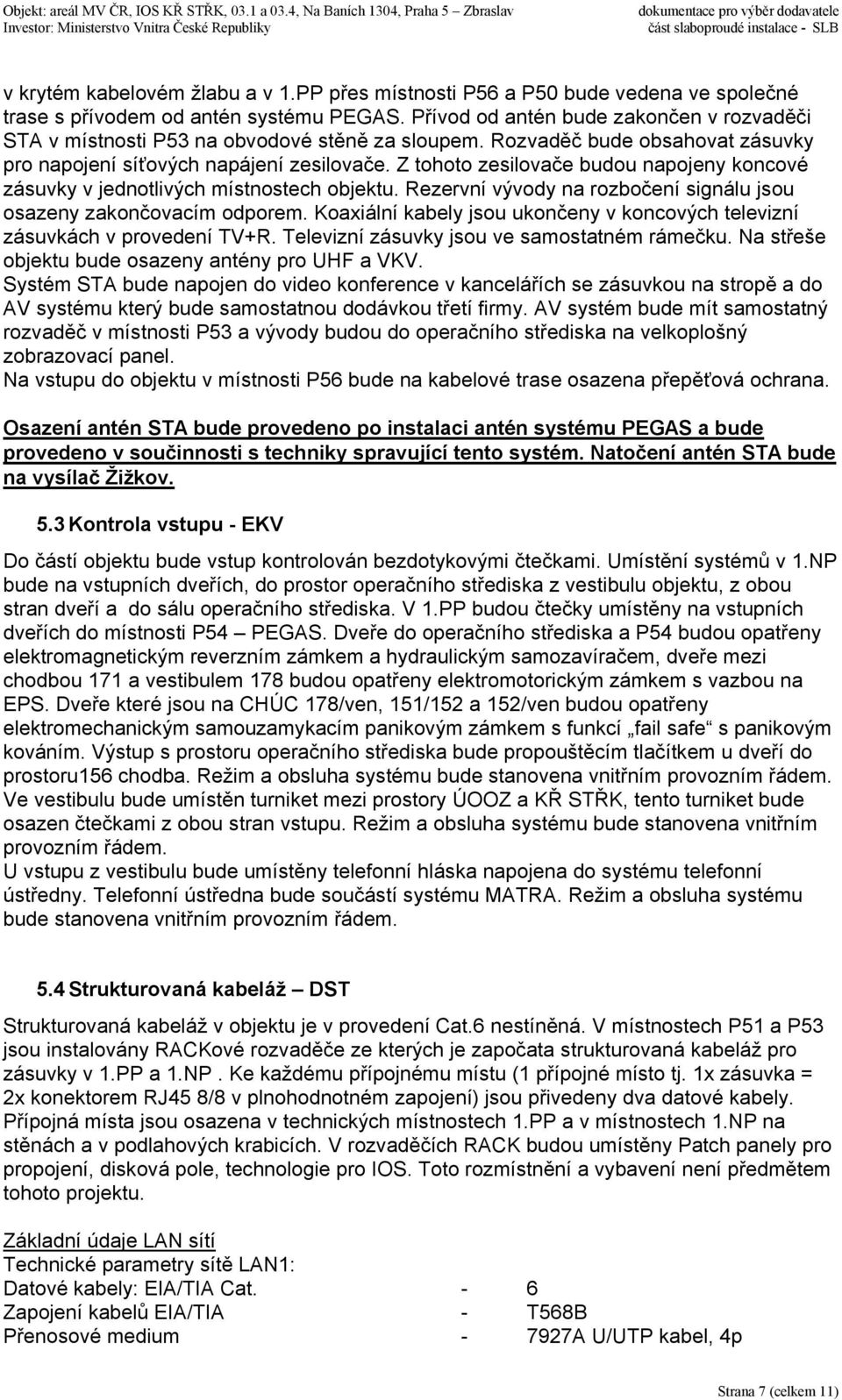

8 v krytém kabelovém žlabu a v 1.PP přes místnosti P56 a P50 bude vedena ve společné trase s přívodem od antén systému PEGAS. Přívod od antén bude zakončen v rozvaděči STA v místnosti P53 na obvodové stěně za sloupem. Rozvaděč bude obsahovat zásuvky pro napojení síťových napájení zesilovače. Z tohoto zesilovače budou napojeny koncové zásuvky v jednotlivých místnostech objektu. Rezervní vývody na rozbočení signálu jsou osazeny zakončovacím odporem. Koaxiální kabely jsou ukončeny v koncových televizní zásuvkách v provedení TV+R. Televizní zásuvky jsou ve samostatném rámečku. Na střeše objektu bude osazeny antény pro UHF a VKV. Systém STA bude napojen do video konference v kancelářích se zásuvkou na stropě a do AV systému který bude samostatnou dodávkou třetí firmy. AV systém bude mít samostatný rozvaděč v místnosti P53 a vývody budou do operačního střediska na velkoplošný zobrazovací panel. Na vstupu do objektu v místnosti P56 bude na kabelové trase osazena přepěťová ochrana. Osazení antén STA bude provedeno po instalaci antén systému PEGAS a bude provedeno v součinnosti s techniky spravující tento systém. Natočení antén STA bude na vysílač Žižkov. 5.3 Kontrola vstupu - EKV Do částí objektu bude vstup kontrolován bezdotykovými čtečkami. Umístění systémů v 1.NP bude na vstupních dveřích, do prostor operačního střediska z vestibulu objektu, z obou stran dveří a do sálu operačního střediska. V 1.PP budou čtečky umístěny na vstupních dveřích do místnosti P54 PEGAS. Dveře do operačního střediska a P54 budou opatřeny elektromagnetickým reverzním zámkem a hydraulickým samozavíračem, dveře mezi chodbou 171 a vestibulem 178 budou opatřeny elektromotorickým zámkem s vazbou na EPS. Dveře které jsou na CHÚC 178/ven, 151/152 a 152/ven budou opatřeny elektromechanickým samouzamykacím panikovým zámkem s funkcí fail safe s panikovým kováním. Výstup s prostoru operačního střediska bude propouštěcím tlačítkem u dveří do prostoru156 chodba. Režim a obsluha systému bude stanovena vnitřním provozním řádem. Ve vestibulu bude umístěn turniket mezi prostory ÚOOZ a KŘ STŘK, tento turniket bude osazen čtečkami z obou stran vstupu. Režim a obsluha systému bude stanovena vnitřním provozním řádem. U vstupu z vestibulu bude umístěny telefonní hláska napojena do systému telefonní ústředny. Telefonní ústředna bude součástí systému MATRA. Režim a obsluha systému bude stanovena vnitřním provozním řádem. 5.4 Strukturovaná kabeláž DST Strukturovaná kabeláž v objektu je v provedení Cat.6 nestíněná. V místnostech P51 a P53 jsou instalovány RACKové rozvaděče ze kterých je započata strukturovaná kabeláž pro zásuvky v 1.PP a 1.NP. Ke každému přípojnému místu (1 přípojné místo tj. 1x zásuvka = 2x konektorem RJ45 8/8 v plnohodnotném zapojení) jsou přivedeny dva datové kabely. Přípojná místa jsou osazena v technických místnostech 1.PP a v místnostech 1.NP na stěnách a v podlahových krabicích. V rozvaděčích RACK budou umístěny Patch panely pro propojení, disková pole, technologie pro IOS. Toto rozmístnění a vybavení není předmětem tohoto projektu. Základní údaje LAN sítí Technické parametry sítě LAN1: Datové kabely: EIA/TIA Cat. - 6 Zapojení kabelů EIA/TIA - T568B Přenosové medium A U/UTP kabel, 4p Strana 7 (celkem 11)

9 Topologie - Star Počet instalovaných zásuvkových vývodů: Maximální kapacita rozvodu přípojných portů Součástí rozvodu datové sítě je napojení telefonního rozvodu ze systému MATRA. PD řeší pouze rozvody z Patch panelů do koncových zásuvek, vybavení diskových polí, koncových PC, Pbú není předmětem. V objektech ÚOOZ a KŘ STŘK jsou napojovací body v SLB rozvodnách. Tyto rozvodny budou napojeny s novým IOS. Propojení bude provedeno stávajícími kolektory v areálu Zbraslav. Trasy propojení budou kapacitně 500 párů telefonních kabelů, 100 párů datových kabelů a 2x24 vláken optických kabelů. Tyto propoje budou zakončeny v nových rozvaděčích se zářezovými svorkami 2/10 s přepěťovou ochrannou a boxu pro zakončení optických kabelů. 5.5 Systém BETA Z místnosti P52 v 1.PP bude provedena kabelová trasa, která bude vedena prostupem z místnosti do 1.NP a pod podlahou v ocelových trubkách do místnosti kanceláře 152. Zde budou těsně nad podlahou umístěny dvě datové zásuvky RJ45 8/8 plnohodnotně zapojené. Kabelová trasa bude vedena pouze prostory se stejným režimem utajení. Vstup do tohoto prostoru bude stanovena vnitřním provozním řádem. 5.6 Elektronický zabezpečovací systém EZS V prostorách objektu bude instalován systém zabezpečení vnitřních prostor a příprava pro rozšíření systému. EZS bude osazeno v prostru P52 a P54. Tyto prostory budou osazeny prostorovým duálním detektorem, magnetickým snímačem otevření dveří a ovládací klávesnicí. Systém bude připraven kabelovými trasami, které budou vedeny samostatně a ve společných slaboproudých trasách. Kabeláž bude zakončena v místnosti P53 na stěně s místností P54. Pro systém budou použity prvky se stupněm 3 dle ČSN EN Ústředna EZS s 16 zónami na desce a pro maximální počet zón 520 z 63 koncentrátorů umístěných prostřednictvím 4 komunikačních linek s možností rozdělení na 32 podsystémů, bude opatřena záložním akumulátorem a doplněna podpůrným zdrojem se záložním akumulátorem a nadstavbou pro připojení do datového rozvodu se SW nástavbou pro zprávu a informacích o systému. Signalizace poplachu bude na ovládacích klávesnicích a optickém tablu. Klávesnice budou umístěny u ústředny, v prostoru operačního střediska 151 a v místnostech P52 a P53. Signalizační tablo bude v místnosti operačního střediska. V dalších místnostech a prostorách bude provedena příprava pro budoucí instalaci systému EZS. Tato příprava bude provedena přípravou kabelových tras sběrnicového vodiče, napájením a více žilovým vodičem pro propojení vstupů a výstupů. Režim a obsluha systému bude stanovena vnitřním provozním řádem. 5.7 Elektronický protipožární systém EPS Je vydán jako samostatný soubor dokumentace F.1.4.h 5.8 Uzavřený kamerový systém CCTV V části objektu, prostory IOS budou instalovány kamery uzavřeného kamerového systému. Předmětem projektu je příprava kabelových tras od kamer do místnosti P53. Kabelové trasy budou vedeny od místa napojení kamery, kde budou kabely zakončeny v krabici Kamery budou snímat venkovní prostor vstupu do prostoru vestibulu objektu od KŘ STŘK. Druhá kamera bude snímat prostor vstupu z vestibulu do prostor IOS KŘ STŘK. Třetí kamera Strana 8 (celkem 11)

10 bude snímat prostor chodby před vstupem do haly dispečinku IOS. Čtvrtá kamera bude snímat prostor chodby P50 v 1.PP, vstupní dveře do toho prostoru. Všechny kamery budou osazeny varifokálním objektivem pro nastavení přesné ohniskové vzdálenosti kamery a šířky záběru kamery. Trasa bude vedena k napájecímu zdroji a k záznamovému zařízení, které bude součástí vybavení datových rozvaděčů. Záznamové zařízení bude propojeno do strukturované kabeláže pro přenos obrazu na pracoviště která budou specifikována vedením IOS. Režim a obsluha systému bude stanovena vnitřním provozním řádem. 5.9 Uzemnění technologií a kovových částí Zemnící svorky technologii, zařízení v objektu, kovové kabelové trasy a svorkovnice PE rozvaděčů jsou vodivě propojeny s ekvipotenciálními svorkovnicemi HZS (EPS, HOP) vodičem CYA žz. Vodiče jsou vedeny, ve společných kabelových trasách v ochranných trubkách. Svorkovnice PE rozvaděčů budou vodivě propojeny vodičem CYA 16 žz na sběrnici HZS (EPS, HOP) instalovanou viz níže. Na zemnící sběrnice HZS (EPS, HOP) bude připojeno: Propojení se základovým zemničem (nebo drátem FeZn 10mm, V4A Ø 8mm) ocelové konstrukce (drátem FeZn, AlMgSi, V4A Ø 8 mm) vnější ochranné svorky technologií vodičem CYA 6-16žz svorkovnice rozvaděčů PE (CYA 16zž) Všeobecné podmínky instalace veškeré spojení se zemničem, které není konkrétně specifikováno, bude provedeno drátem FeZn Ø 8 mm všechny spoje musí být co nejkratší a vždy musí být vedeny směrem dolů nebo vodorovně jakýkoli ohyb zemnícího drátu musí být proveden v poloměru 25 cm kolmé spojení zemnících drátů musí být provedeno oblouky z obou stran tak, aby poloměr každého oblouku byl alespoň 25 cm celkový zemní odpor společné zemnící soustavy v běžných půdních podmínkách nesmí být vyšší než 10 Ω. 6. Stavební připravenost Stavba zajistí prostupy stavebními konstrukcemi pro vedení kabelů mezi jednotlivými podlažími, obvodovou stavební konstrukcí. 7. Demontáže Stávající zřízení slaboproudých instalací a rozvodů v prostorách budoucího IOS KŘ STŘK budou demontována a vývody budou zakonzervovány. Demontovaná zařízení budou předány investorovi. 8. Bezpečnost práce a ochrana zdraví, vliv na životní prostředí Bezpečnost práce a ochrana zdraví musí být zajištěn příslušnými technickoorganizačními opatřeními a dodržováním příslušných norem a předpisů. Práci na elektrických zařízeních smí provádět jen pracovníci s příslušnou kvalifikací podle vyhlášky 50/1978 Sb. Strana 9 (celkem 11)

11 Při provádění montáže musí být dodrženy požadavky příslušných hygienických předpisů, zejména v otázkách hlučnosti, prašnosti, narušení stávající zeleně, obtěžování okolí, znečišťování komunikací apod. Stavba nebude mít negativní vliv na životní prostředí. Elektrická zařízení, popřípadě elektrické předměty, musí být před uvedením do provozu vybaveny bezpečnostními tabulkami a nápisy předepsanými pro tato zařízení příslušnými zařizovacími, nebo předmětovými normami. Výchozí revizi provede dodavatel montážních prací podle ČSN Další revize (periodické) bude provádět provozovatel ve stanovených lhůtách a po každé opravě vyvolané poruchou, či poškozením elektrického zařízení. V případě zařízení hromosvodu po každém zjištěném zásahu bleskem. Dokumentace je vytvořena k skutečnému provedení stavby. Tato dokumentace bude přiložena k revizní zprávě elektro objektu. 9. Seznam výkresové dokumentace a příloh číslo výkresu Název formát F.1.4.d_1.1.1 Výkaz materiálů SLB 10xA4 F.1.4.d_1.2.1 Půdorys 1.PP společná televizní anténa, STA 5xA4 F.1.4.d_1.2.2 Půdorys 1.NP společná televizní anténa, STA 18xA4 F.1.4.d_1.2.3 Půdorys střecha společná televizní anténa, STA 10xA4 F.1.4.d_1.2.4 Blokové schéma společná televizní anténa, STA 1xA4 F.1.4.d_1.3.1 Půdorys 1.PP elektronická kontrola vstupu,ekv 5xA4 F.1.4.d_1.3.2 Půdorys 1.NP elektronická kontrola vstupu,ekv 12xA F.1.4.d_1.3.3 Blokové schéma elektronická kontrola vstupu, EKV 1xA4 F.1.4.d_1.4.1 Půdorys 1.PP strukturovaná kabeláž, DST 5xA4 F.1.4.d_1.4.2 Půdorys 1.NP strukturovaná kabeláž, DST 12xA4 F.1.4.d_1.4.3 Půdorys 1.NP rozmístnění podlahových krabic, DST 3xA4 F.1.4.d_1.5.1 Půdorys 1.PP EZS 5xA4 F.1.4.d_1.5.2 Půdorys 1.NP EZS 21xA4 F.1.4.d_1.5.3 Blokové schéma EZS 1xA4 F.1.4.d_1.6.1 Půdorys 1.PP CCTV 5xA4 F.1.4.d_1.6.2 Půdorys 1.NP CCTV 12xA4 F.1.4.d_1.6.3 Blokové schéma CCTV A4 F.1.4.d_1.7.1 Půdorys 1.PP prostupy a rozvaděč 5xA4 F.1.4.d_1.7.2 Půdorys 1.NP prostupy 1.PP-1.NP 3xA4 V Kladně vypracoval Martin Frühauf Strana 10 (celkem 11)
