1 Landslides Landslides and other mass movement

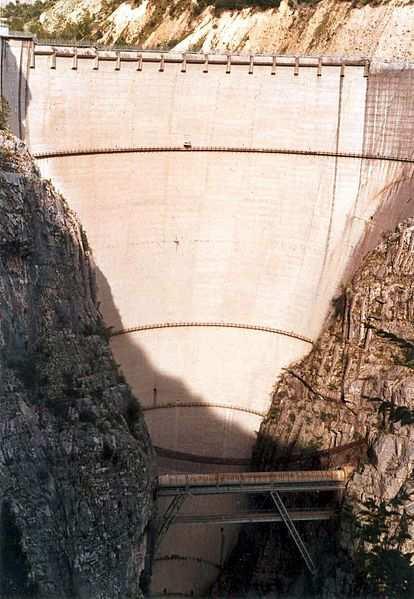

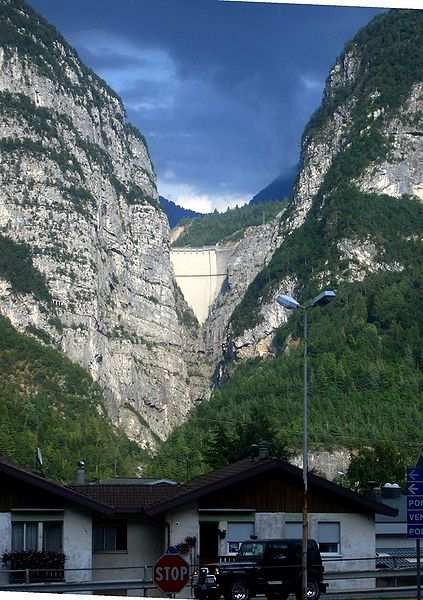

2 Landslides Vajont dam

3 Landslides

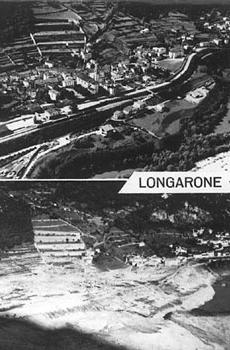

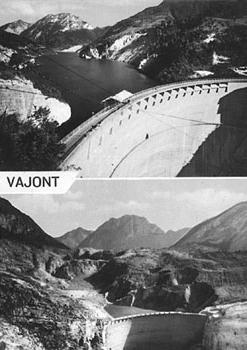

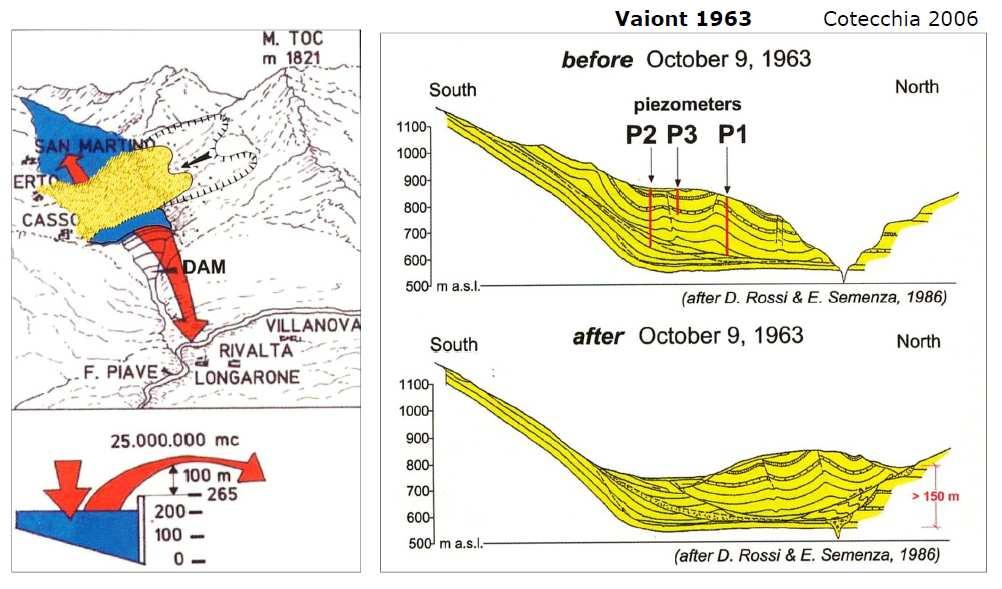

4 Landslides Vajont dam

5 Landslides Vajont dam

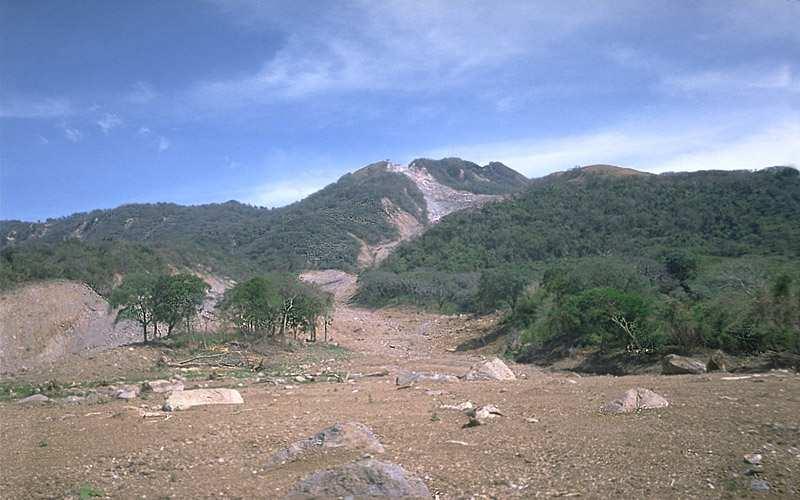

6 Landslides Casita - Nicaragua

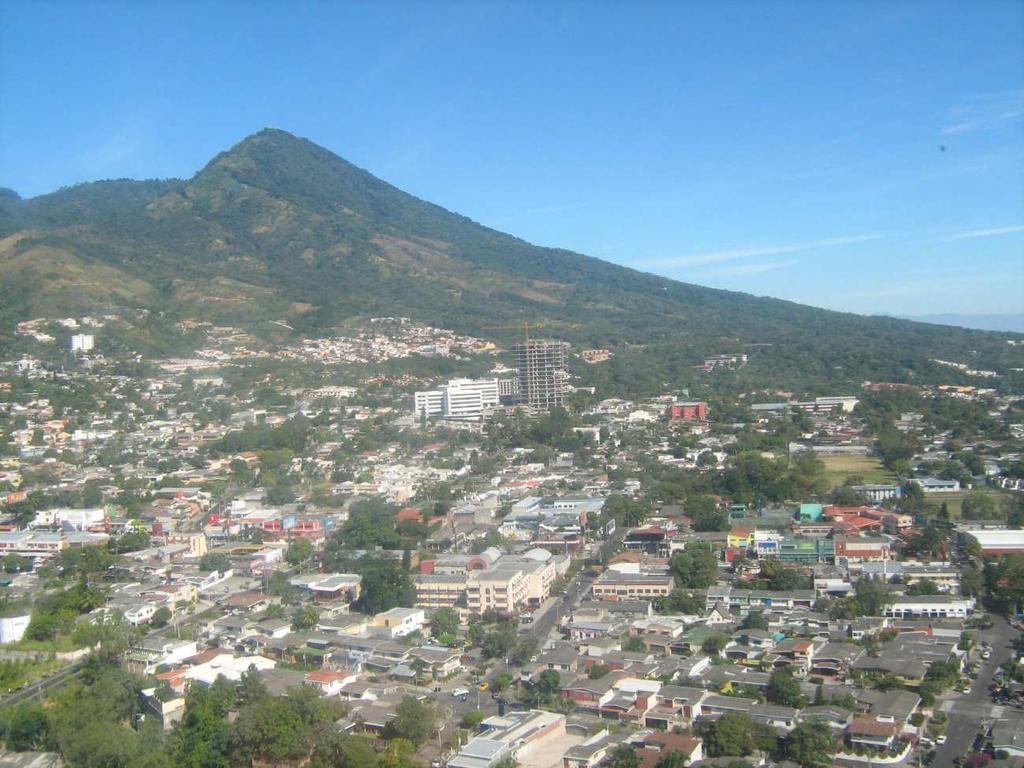

7 Landslides El Salvador

8 Landslides classifications Landslides classifications: Based on velocity of the movement: 1.creep (mm-cm/year) 2.sliding (m/day) 3.flow (m-km/hour) 4.fall (m/s)

9 Landslides 1. Creep mm-cm/year long-term movements of non-increasing velocity without well-defined sliding surfaces.

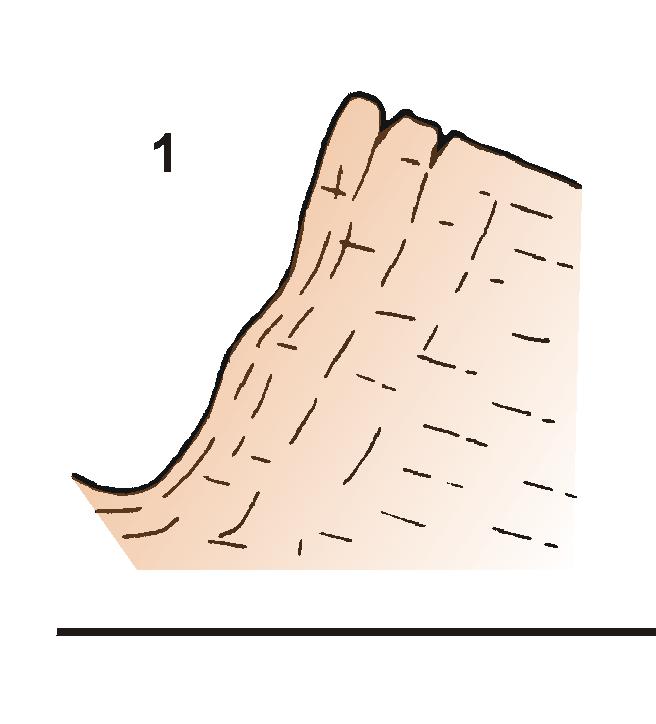

10 Lndslides - Creep 1.1 EXFOLIATION (loosening of the rocks in the valley slope by cracks parallel to the surface) California, Yosemite Photo: J. Novotný

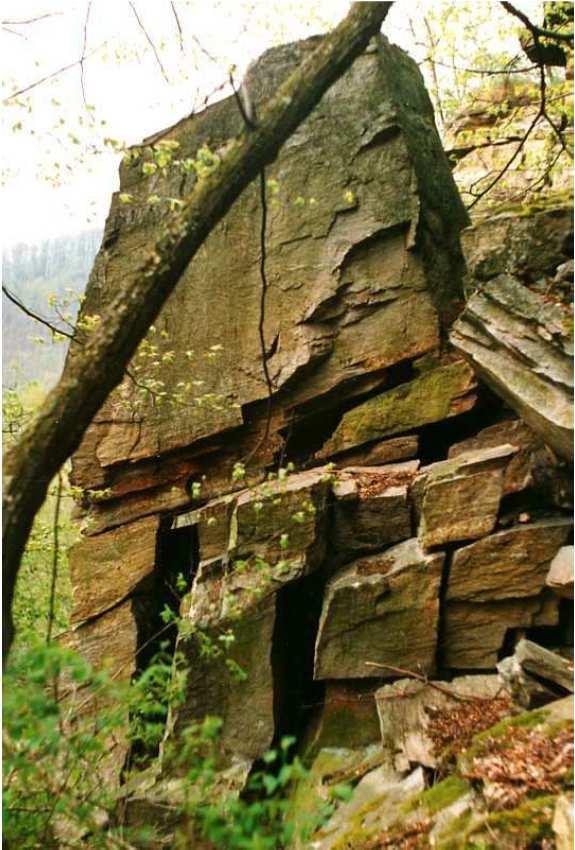

11 Landslides Creep 1.2 Loosening by opening of tension cracks in upper part of the slope Vranov nad Dyjí Photo: J. Novotný

12 Landslides Creep 1.2 Loosening by opening of tension cracks in upper part of the slope Březno u Postoloprt Photo: J. Novotný

13 Landslides Creep 1.2 Loosening by opening of tension cracks in upper part of the slope Grand Canyon Photo: J. Novotný

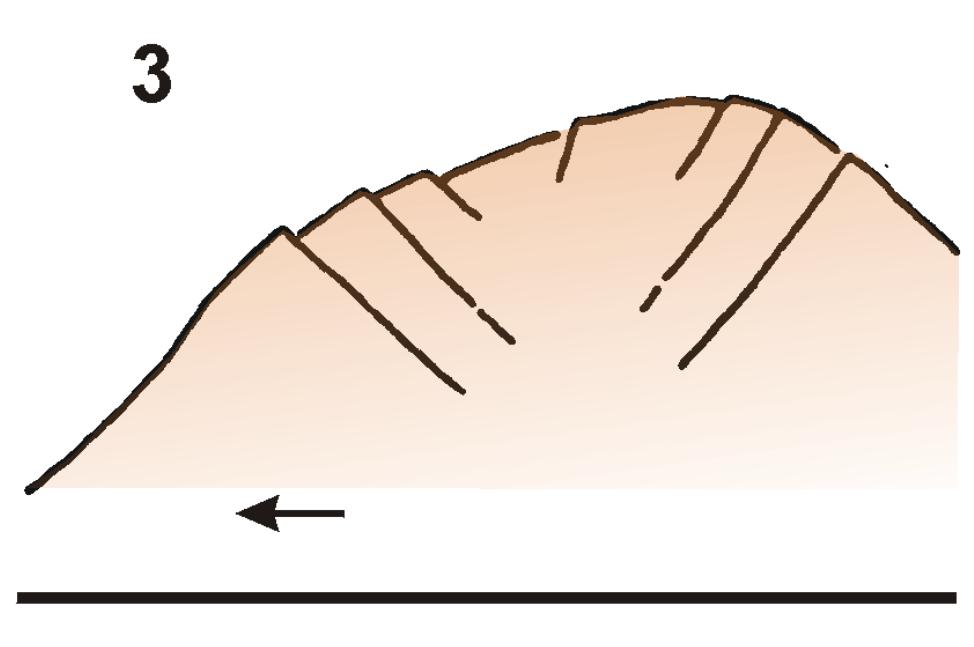

14 Landslides Creep 1.3 Loosening of slope by deep seated creep of high mountain ridges

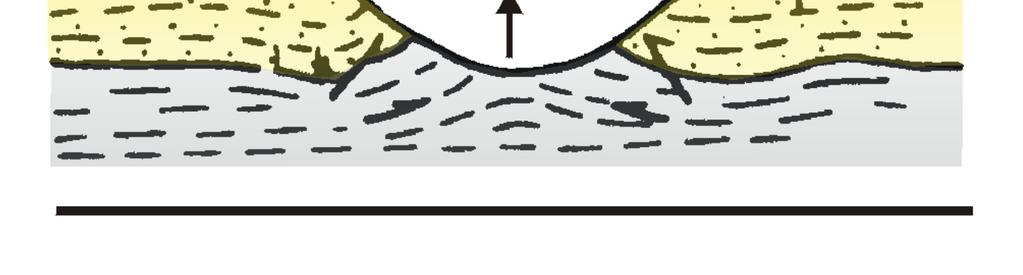

15 Landsliding Creep 1.4 Gravitational folding of soft rock in valley bottom - bulging more plastic rock are squeezed out in the bottom of erosional valley and for an anticlinal in valley

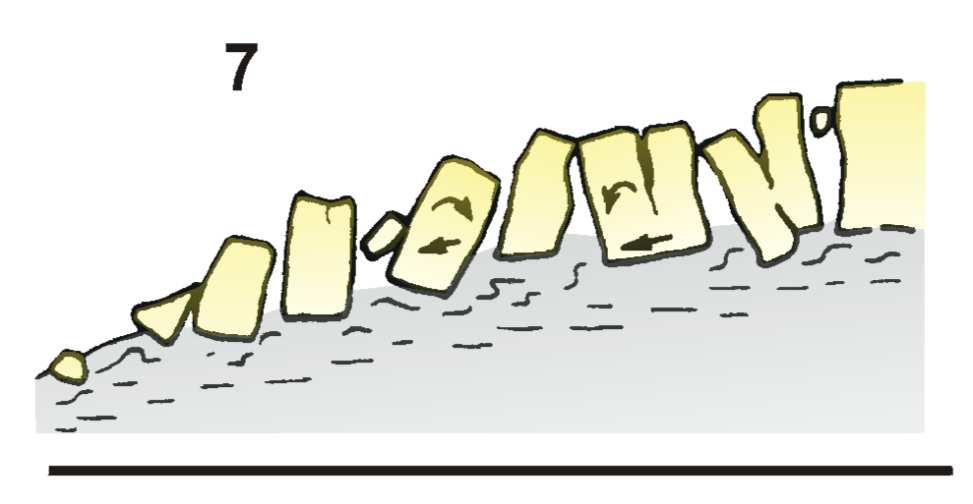

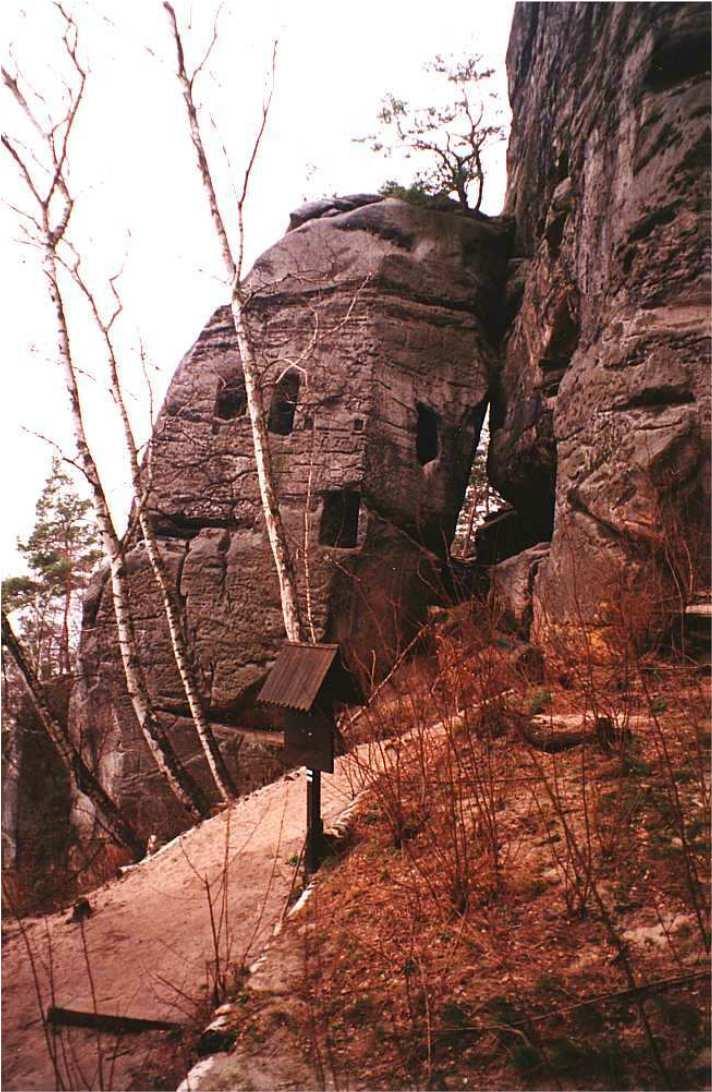

16 Lndslides Creep 1.5 Blocks type movements on plastic underlying rocks Raná u Loun Photo: J. Novotný

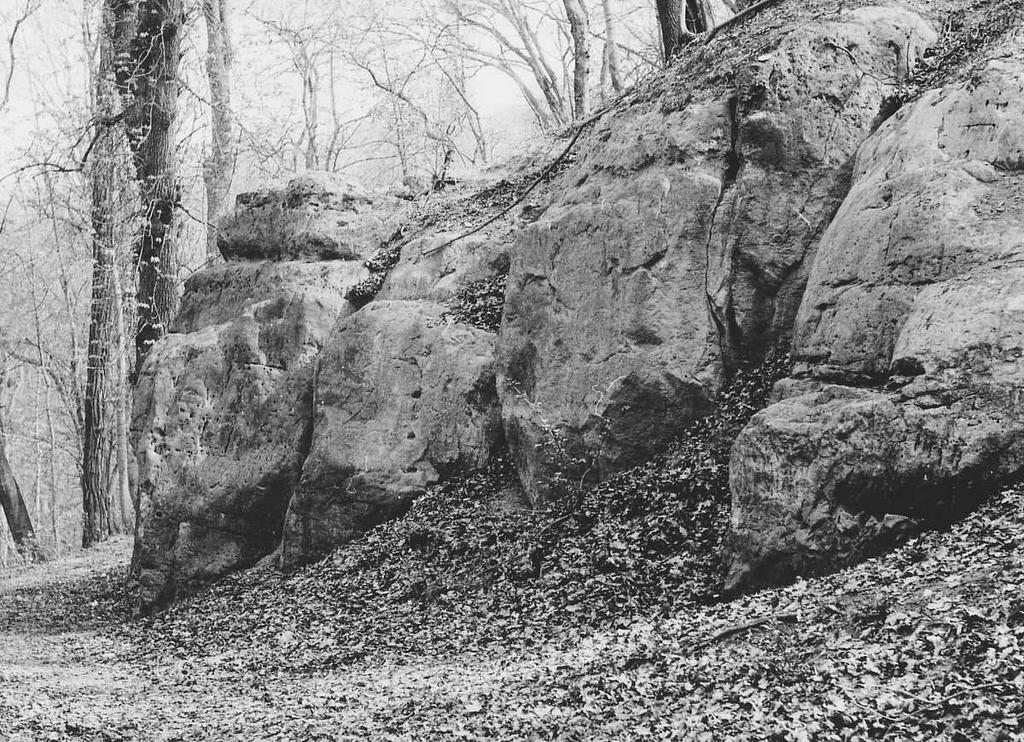

17 Landslides Creep B 1.5 Blocks type movements on plastic underlying rocks Photo: J. Novotný

18 Landslides Creep 1.6 Superficial creep bending of beds Prague - Hlubočepy Photo: J. Novotný

19 Landslides 2. Sliding m/hour - km/hour - slope movements of coherent masses along one ore more well-defined rupture surfaces (shear surfaces, slip planes) - part of masses is shifted onto original terrain - result of movement is landslide

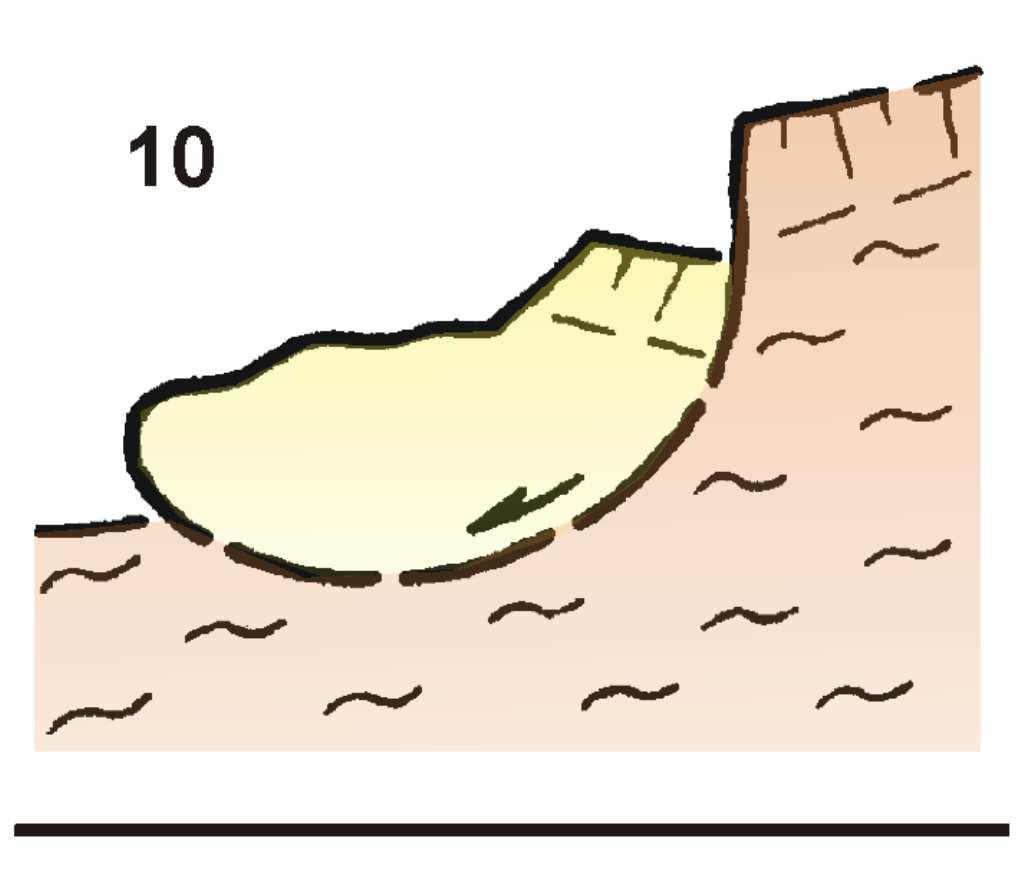

20 Landslides - sliding 2.1 Sliding on simple rotational shear surface rotational landslide

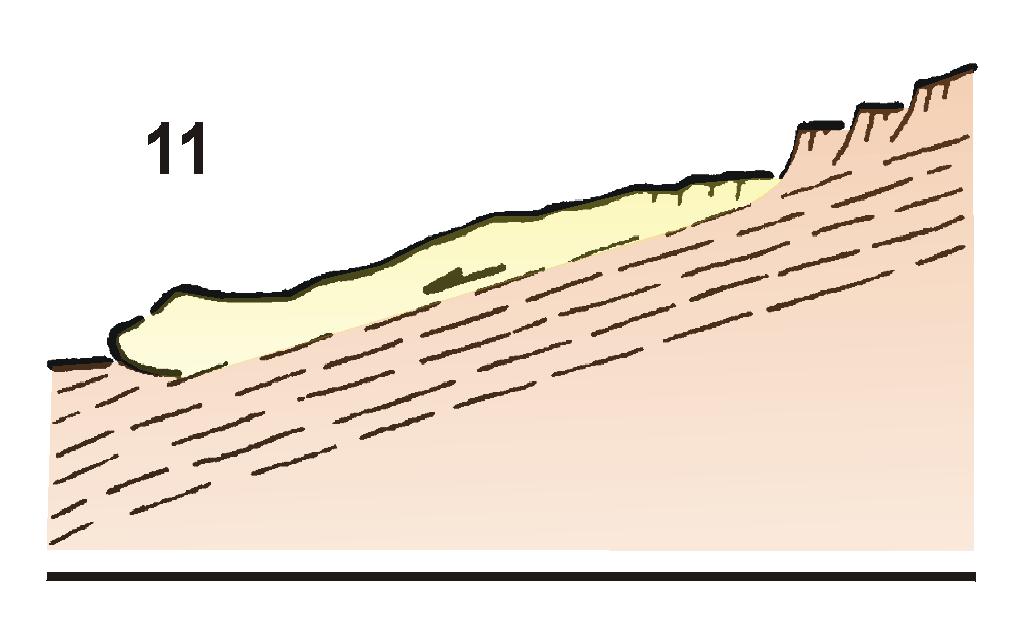

21 Landslides Sliding 2.2 Sliding along planar sliding surface in soils

22 Landslides Sliding 2.3 Sliding along combined sliding surface

23 Svahové pohyby Rybář

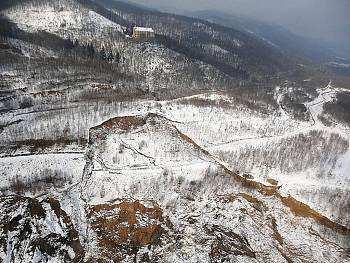

24 Svahové pohyby Rybář

25 Svahové pohyby Rybář

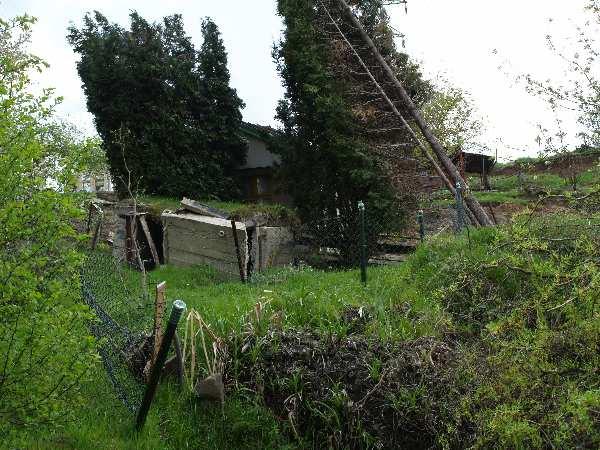

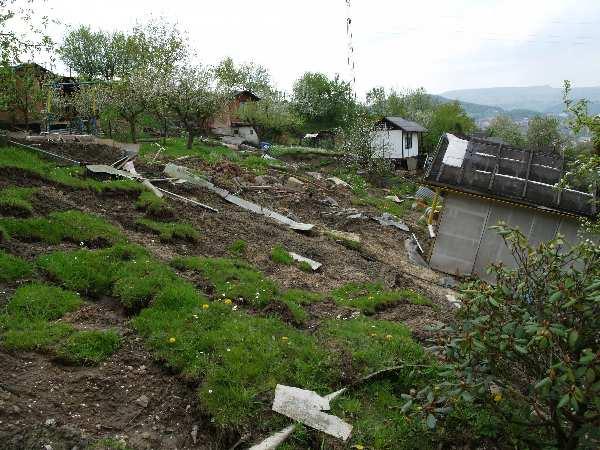

26 Svahové pohyby Rybář Kršice u Děčína

27 Svahové pohyby Rybář Kršice u Děčína

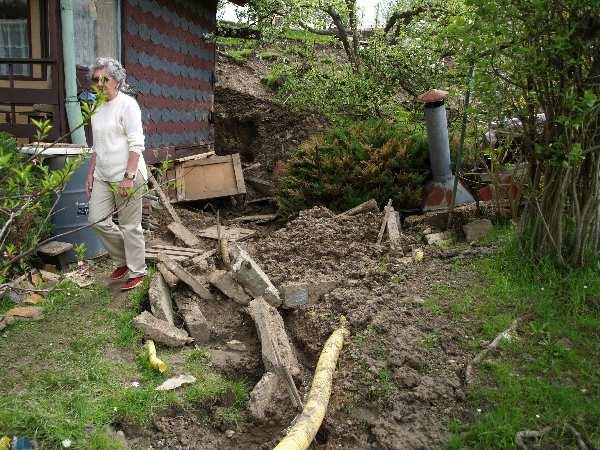

28 Svahové pohyby Rybář Kršice u Děčína

29 Svahové pohyby Rybář D8 sesuv

30 Landslides flow 3. Flow Slope movement in rocks and soils analogous to the movement of liquids. Material flow from source area on a terrain surface on a long distance. There is a sharp contact between flowing material and terrain movement velocity - km/day - km/hour

31 Landslides Flow 3.1 Flow of cleyey and silty sandy soils THE SLUMGULLION LANDSLIDE, COLORADO 700 year old

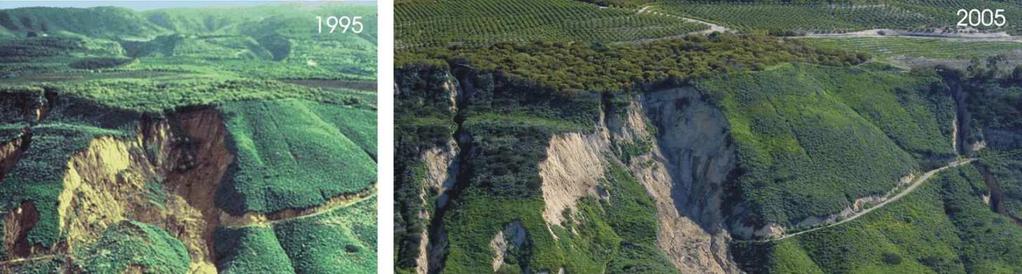

32 Landslides Flow 3.1 Flow of cleyey and silty sandy soils La Conchita 2005, USA

33 Landslides Flow B 3.1 Flow of cleyey and silty sandy soils La Conchita 2005, USA

34 Landslides Flow 3.1 Flow of cleyey and silty sandy soils La Conchita 2005, USA

35 Landslides flow 3.1 Flow of cleyey and silty sandy soils Bystřička 1997

36 Svahové pohyby Rybář 3.1 Flow of cleyey and silty sandy soils of cleyey and silty sand Tábor - Klokoty 2013

37 Svahové pohyby Rybář 3.1 Flow of cleyey and silty sandy soils Zemní proudy Tábor - Klokoty 2013

38 Svahové pohyby Rybář B 3.2 Flow of cleyey and silty sandy soils Beichuan, China 2008 Foto: Jan Novotný

39 Svahové pohyby Rybář 3.2 Flow of cleyey and silty sandy soils El Salvador

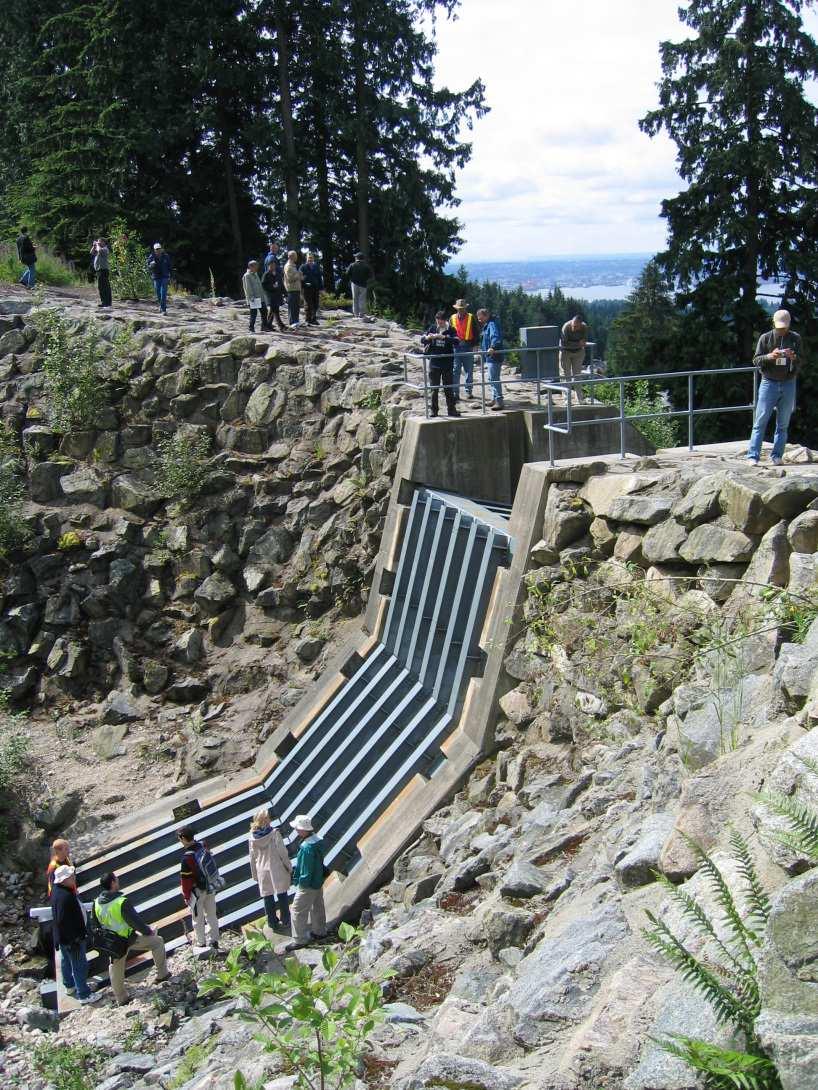

40 Svahové pohyby Rybář B 3.2 Kamenité proudy

41 Landslides 4. Fall (m/s) Sudden slope movement, moving masses lose their cohernece and for a short time also their contact with the underlying rock The distance of moved rock is much higheir in contrast in their volume -fall of small fragments by rolling downslope -fall of blocks

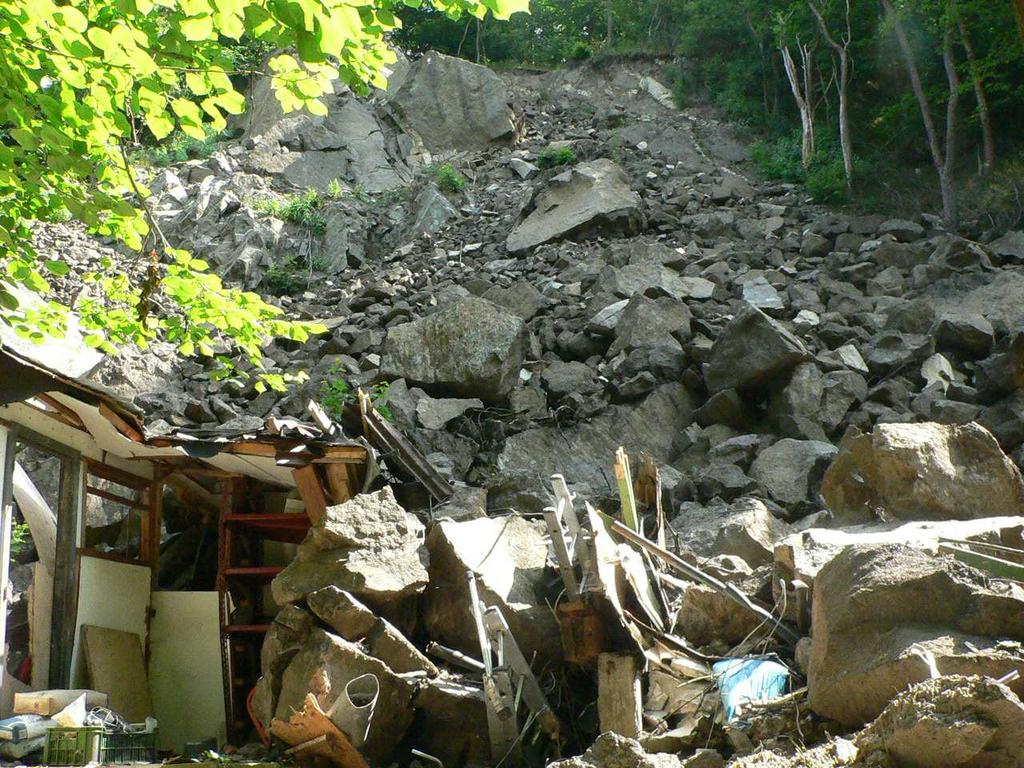

42 Svahové pohyby Rybář B 4. Skalní řícení (m/s) Odvalové řícení

43 Svahové pohyby Rybář 4. Rock Fall (m/s) plannar fall

44 Svahové pohyby Rybář B 4. Skalní řícení (m/s) planární řícení

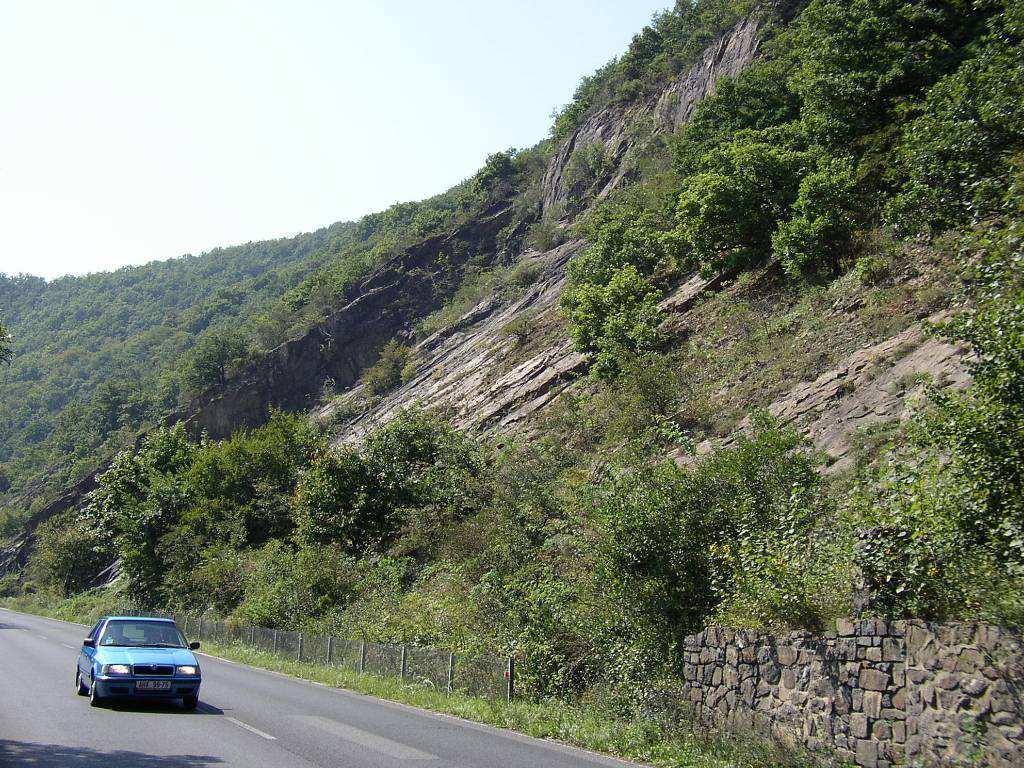

45 Svahové pohyby Rybář B 4. Skalní řícení (m/s) planární řícení

46 Skalní řícení možnosti sanace Kotvení

47 Skalní řícení možnosti sanace Celoplošné sítě

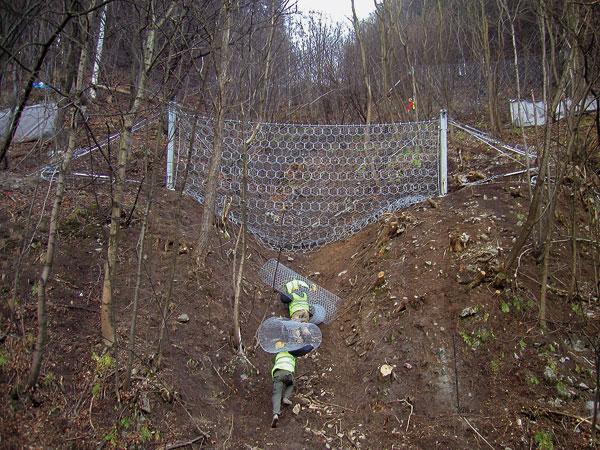

48 Skalní řícení možnosti sanace Dynamická bariéra

49 Skalní řícení možnosti sanace Odklonný plot

50 Svahové pohyby v ČR ROZŠÍŘENÍ SVAHOVÝCH DEFORMACÍ A POHYBŮ V ČR: zejména tam, kde jsou nezpevněné a málo zpevněné pelity a jejich střídání s hrubozrnnějšími sedimenty (flyš) (permokarbon, křída a terciér), zejména v České křídové tabuli a Českém středohoří (vulkanity na pelitech, boční eroze řek).

51 Protisesuvná opatření HLAVNÍ ZÁSADY OCHRANY STAVEB A PROTISESUVNÁ OPATŘENÍ 1.nestavět v sesuvných územích (viz Registr GEOFONDU)- případné sanační práce budou velmi náročné, 2.nezakládat na horninách, náchylných ke svahovým deformacím a pohybům, i když na území k sesuvům historicky nedošlo (dojde k nim po přitížení stavbou), 3.nezakládat na příkřejších svazích v sesuvné oblasti, 4.nezakládat na území se silně klimaticky proměnnou úrovní HPV, mezi zásady opatření sanačních pak patří 5.úprava tvaru svahu (odtěžením hmot v oblasti odlučné nebo přitížením paty svahu náspem), 6.dokonalé odvodnění svahu je nejúčinnější (soustavou drenáží, drenážními žebry kolmo ke svahu, vyplněnými propustným hrubozrnným materiálem, příkopy a rýhami, horizontálními vrty, odvodňovacími štolami) a to nejen v tělese sesuvu, ale zejména v odlučné oblasti (podrobný průzkum je na místě), 7.budování opěrných konstrukcí se založením pod smykovou plochu (opěrné stěny a kotvené pilotové stěny), 8.vyztužování svahu (např. hřebíkováním, kovovými sítěmi nebo geotextiliemi), 9.pro rázné ukončení pohybu pomohou zhutnění trhavinami nebo zmrazení.
