1 N á v o d k o b s l u z e Vy s o k o t l a k ý č i s t í c í p ř í s t r o j Před uvedením do provozu přečtěte a dodržujte bezpečnostní pokyny! - CZ -

2 2 Popis zařízení Kränzle Profi 160 TS T, Profi 195 TS T, Profi 175 TS T, Profi 15/120 TS T Ergonomicky formované držadlo pro pojezd Navíjení kabelu s 5 m kabelu Držák pro odkládání pistole se stříkací trubicí během pracovních přestávek Extra velký buben s 15 m vysokotlaké hadice z ocelové tkaniny Ruční klika, skládací Přívod vody Vysokotlaká pistole Ergonomické držadlo pro přenášení Velký manometr z nerezové oceli Plynulá regulace tlaku Ventil čisticího prostředku, plynule regulovat. Vodní nádrž s vodovodní přípojkou a vodním filtrem Výměnná proud. trubice s lapač nečistot s tryskou Výměnná proud. trubice s mycí trubici Vypínač ZAP/VYP s kontrol. lampou a ochranou motoru Pouzdro pro rotační tryskou s mycí trubici Pouzdro pro vysokotlakou pistoli Extra velký podvozek vhodný pro pohyb v terénu i po schodech

3 Obsah Strana 3 Popis zařízení... 2 Obsah... 3 Technická data... 4 Přehled Toto všechno jste koupili... 6 Všeobecné předpisy... 7 Sicherheitshinweise - Unfallverhütung... 8 Velmi důležité: Vodovodní přípojka - Přípojka elektro Technika Kränzle Vodní a čisticí systém Proudová trubice se stříkací pistolí Pojistný ventil pro regulaci tlaku Motorový jistič Vedení vysokotlaké hadice a stříkací zařízení Systém Totalstop Uvedení do provozu Přípojka na tlakový vodovod Přímé sání Nasávání přísad Vyřazení z provozu / Ochrana proti mrazu Malé opravy - které si můžete udělat sami Zkoušky Doklad o inspekci Prohlášení o konformitě s ES Prohlášení o poskytnutí záruky Vysokotlaký čistič příslušenství Seznamy náhradních dílů Kompletní agregát Pouzdro ventilu Unloaderventil a tlakový spínač Motor Pohon Buben na navíjení hadíce Pistole s proud. trubicí Lapač nečistot s proud. trubicí Wasserkasten Schémata elektrického zapojení... 43

4 4 Technická data Kränzle Profi 160 TS T Kränzle Profi 195 TS T Pracovní tlak, plynule regulovatelný barů barů Velikost trysek Přípustný přetlak 160 barů 195 barů Vodní výkon při ot./min 11 l/min při ot./min 8 l/min Teplota vpouštěné vody max. 60 C max. 60 C Výška nasávání 2,5 m 2,5 m Vysokotlaká hadice z ocelové tkaniny 15 m 15 m Nasávání přídavných prostředků ano ano Elektrická přípojka 230 V~, 14,3 A, 50 Hz 230 V~, 14,3 A, 50 Hz Připoj. hodnota: příkon P 1-3,2 kw P 1-3,2 kw Připoj. hodnota: výkon P 2-2,5 kw P 2-2,5 kw Hmotnost 41 kg 41 kg Rozměry s držadlem pro pojíždění v mm 355 x 375 x x 375 x 980 Hladina hlučn. podle normy DIN db (A) 81 db (A) Hladina hlučn. s lapač nečistot 82 db (A) 78 db (A) Akustický výkon L WA 89 db (A) 91 db (A) Zpětný náraz na proud. trubici cca. 25 N cca. 32 N Vibrace na proud. trubici 2,0 m/s 2 2,0 m/s 2 Přípustně odchylky v číselných hodnotách ± 5 % podle jednotkověho listu VDMA 24411

5 5 Kränzle Profi 175 TS T Kränzle Profi 15/120 TS T Pracovní tlak, plynule regulovatelný barů barů Velikost trysek Přípustný přetlak 175 barů 135 barů Vodní výkon při ot./min 12 l/min při ot./min 15 l/min Teplota vpouštěné vody max. 60 C max. 60 C Výška nasávání 2,5 m 2,5 m Vysokotlaká hadice z ocelové tkaniny 15 m 15 m Nasávání přídavných prostředků ano ano Elektrická přípojka 400 V, 7,2 A, 50 Hz 400 V, 7,2 A, 50 Hz Připoj. hodnota: příkon P 1-3,8 kw P 1-3,8 kw Připoj. hodnota: výkon P 2-3,0 kw P 2-3,0 kw Hmotnost 41 kg 41 kg Rozměry s držadlem pro pojíždění v mm 355 x 375 x x 375 x 980 Hladina hlučn. podle normy DIN db (A) 81 db (A) Hladina hlučn. s lapač nečistot 82 db (A) 78 db (A) Akustický výkon L WA 89 db (A) 91 db (A) Zpětný náraz na proud. trubici cca. 25 N cca. 32 N Vibrace na proud. trubici 2,0 m/s 2 2,0 m/s 2 Přípustně odchylky v číselných hodnotách ± 5 % podle jednotkověho listu VDMA 24411

6 6 Toto všechno jste koupili 1. KRÄNZLE - Vysokotlaký čistící přístroj Profi s s bubnem pro navinutí hadice a 15 m vysokotlaké hadice z ocelové tkaniny, JS 6 2. Stříkací pistole s izolovanou rukojetí, se šroubovým spojením 3. Lapač nečistot s tryskou 4. Mycí trubice s novými tryskami Kränzle s nožovým paprskem 5. Sklopná ruční klika s upevňovacím šroubem pro buben na navíjení hadice 6. Návod k provozu

7 Všeobecné předpisy 7 Oblast použití Stroje používejte výhradně k čištění prostřednictvím vysokotlakého paprsku s čisticím prostředkem nebo k čištění prostřednictvím vysokotlakého paprsku bez čisticího prostředku. Zkoušky Přístroj je podle Směrnic pro tryskací zařízení na tekutiny (Richtlinie für Flüssigkeitsstrahler) podle potřeby, minimálně ale každých 12 měsíců nutné nechat přezkoušet odborným znalcem, který určí, zda je možný další bezpečný provoz tohoto přístroje. Výsledky zkoušky musí být potvrzeny písemně. Neformální zápisy pro tyto účely postačují. Protokoly o zkoušce na stranách Průmyslově používané vysokotlaké čističe musí být každých 12 měsíců přezkoušeny odborným znalcem! Předcházení nehodám, ochrana zdraví Přístroj je vybaven tak, aby při řádné obsluze byly nehody vyloučeny. Obsluhující osobu je třeba upozornit na nebezpečí poranění horkými díly stroje a vysokotlakým proudem vody. Je třeba dodržovat Směrnice pro tryskací zařízení na tekutiny (Richtlinien für Flüssigkeitsstrahler - viz str. 8 a 9). Výměna oleje: První výměna oleje se provádí po cca 50 provozních hodinách. Potom již není žádná výmena oleje po dobu životnosti přístroje nutná. Pro výměnu oleje položte zařízení vodorovně a nad nádobou otevřete šroub k vypouštění oleje na spodní straně olejové skříně. Olej musí být zachycen do pripravené nádoby a následne zlikvidován v souladu s prísluěnými predpisy. Nový olej: 0,75 l - motorový olej W 15/40. Prosakování oleje: Při úniku oleje je nutné ihned vyhledat nejbližěí zákaznický servis (odborného prodejce). (Nebezpecí vzniku ěkod na životnímn prostredí, prevodu atd.) Hladina oleje má být ve stredu kontrolního okénka. Pri vyěěí vlhkosti vzduchu a kolísání teplot muže dojít k tvorbe kondenzátu (olej má ěedou barvu); potom musí být olej vymenen.

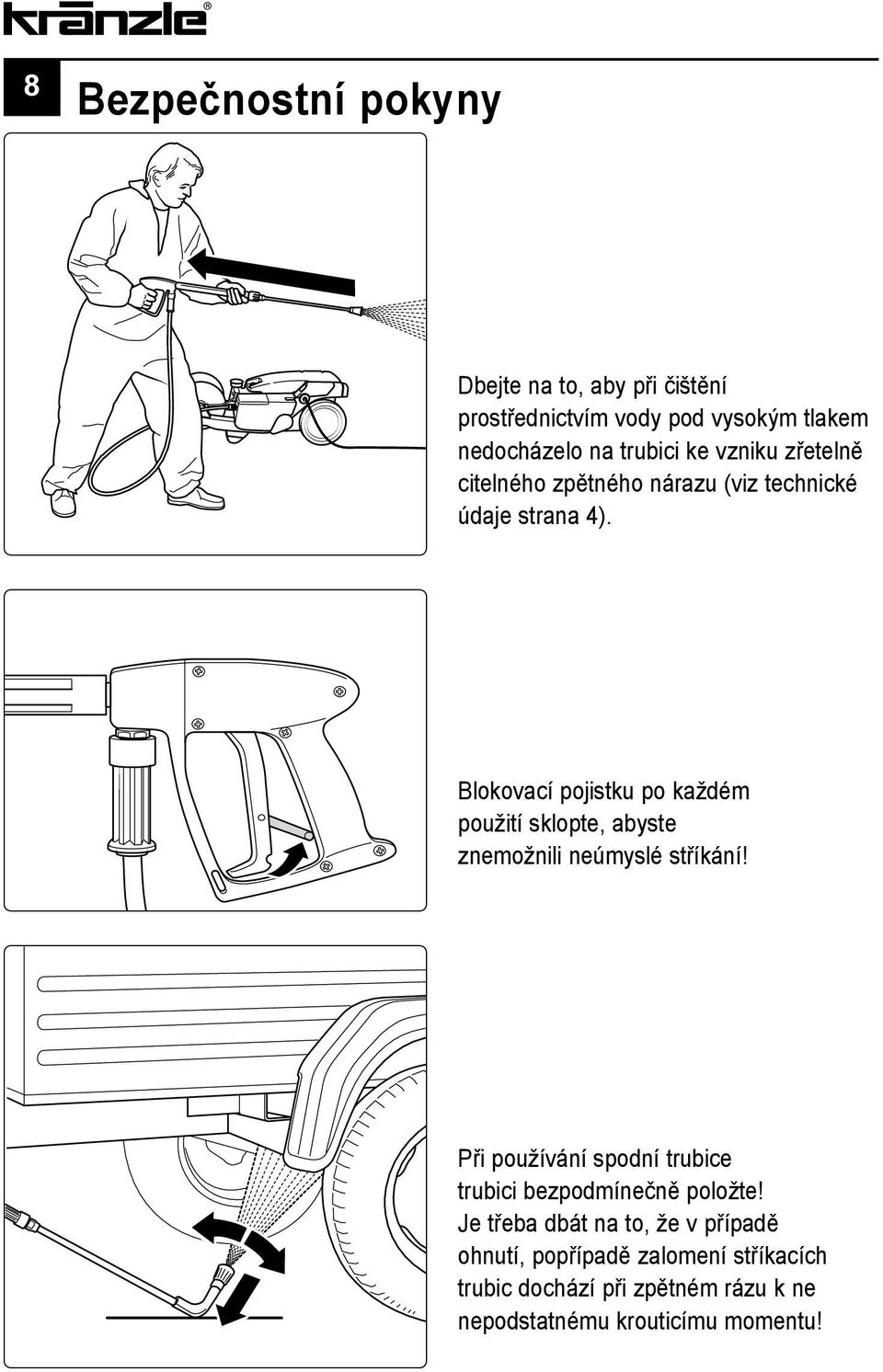

8 8 Bezpečnostní pokyny Dbejte na to, aby při čištění prostřednictvím vody pod vysokým tlakem nedocházelo na trubici ke vzniku zřetelně citelného zpětného nárazu (viz technické údaje strana 4). Blokovací pojistku po každém použití sklopte, abyste znemožnili neúmyslé stříkání! Při používání spodní trubice trubici bezpodmínečně položte! Je třeba dbát na to, že v případě ohnutí, popřípadě zalomení stříkacích trubic dochází při zpětném rázu k ne nepodstatnému krouticímu momentu!

9 Bezpečnostní pokyny - Toto je zakázáno! 9 Vodní proud nesměrujte nikdy na lidi nebo zvířata! Používejte pouze elektrické kabely v bezvadném stavu! Kabel nepoškozujte nebo neodborně neopravujte! Vysokotlakou hadici netahejte se smyčkami nebo zlomy! Hadici nepřetahujte přes ostré hrany! Děti nesmějí s vysokotlakým přístrojem pracovat! Na zařízení nestříkejte! Zařízení nevystavujte mlze z vysokotlakého paprsku! Proud (paprsek) vody nesměrujte na zásuvky elektrického vedení!

10 10 Na co byste měli bezpodmínečně dávat pozor: Problém nedostatku vody V zařízeních musí být k dispozici následující minimální množství vody: Kränzle Profi 160 TS T: 11 l/min Kränzle Profi 195 TS T: 8 l/min Kränzle Profi 175 TS T: 12 l/min Kränzle Profi 15/120 TS T: 15 l/min Nedostatek vody se vyskytuje častěji, než si myslíte. Čím výkonnější je zařízení, tím větší hrozí nebezpečí, že bude k dispozici málo vody. V případě nedostatku vody dochází v čerpadlu ke kavitaci (směs vody a vzduchu), čehož si zpravidla nevšimneme, nebo si toho všimneme příliš pozdě. Čerpadlo se zničí. Množství vody, které je k dispozici, zkontrolujte jednoduše tím, že budete plnit po jednu minutu kbelík s litrovou stupnicí. Je-li naměřené množství vody příliš malé, je třeba zařízení vychýlit k vodovodní přípojce, která potřebné množství doplní. Nedostatek vody zpusobuje rychlé opotrebení tesnení (ztráta záruky) Vodovodní přípojka Dbejte předpisů podniku, který Vás zásobuje vodou. Stroj nesmí být podle normy EN napojen bezprostředně na veřejnou sít pitné vody. Krátkodobé napojení je ale podle DVGW (Německý svaz plynového a vodního oboru - Deutscher Verband des Gas- und Wasserfaches) přípustné, pokud je v připojovacím vedení zabudováno zařízení bránící zpětnému toku s provětráváním potrubí (Kränzle, objed. číslo ). Také napojení přes další člen je přípustné pomocí volného výtoku podle normy EN např. použitím nádoby s plovákovým ventilem. Bezprostřední napojení na vodní sít, která není určena pro zásobování pitnou vodou je přípustné.

11 11 Problém nedostatku elektrického proudu Je-li v okolí vedení na síť připojeno zároveň příliš mnoho odběratelů elektrické energie, může napětí i intenzita proudu, jež je k dispozici, citelně poklesnout. Následkem toho motor vysokotlakého čističe nenaběhne, nebo zcela shoří. Napájení elektrickým proudem může být také chybné, je-li kabel elektrického proudu příliš dlouhý nebo tenký. Příliš dlouhé prodlužovací kabely způsobují pokles napětí a tím provozní poruchy a problémy se spouštěním a rozebíháním zařízení. Elektrické připojovací hodnoty: Kränzle Profi 160 TS T: 230 V ~, 50 Hz Kränzle Profi 195 TS T: 230 V ~, 50 Hz Kränzle Profi 175 TS T: 400 V, 50 Hz Kränzle Profi 15/120 TS T: 400 V, 50 Hz Zkontrolujte výšku svého jištění vodičů a v případě pochybností nechte napětí a intenzitu dodávaného proudu zkontrolovat odborníkem. Přípojka elektro Přístroj je dodáván včetně připojovacího kabelu se zástrčkou. Zástrčka může být zasunuta pouze v zásuvce, která je instalována podle předpisů a vybavena proudovým chráničem FI 30 ma a napojena na ochranný vodič. Zásuvka musí být se strany sítě jištěna dále jističem se zpožděnou charakteristikou 16 A. Při použití prodlužovacího kabelu musí být tento opatřen ochranným vodičem, který je podle předpisů spojen na zasouvacích spojích. Jednotlivé žíly prodlužovacího kabelu musí mít minimální průřez 1,5 mm². Zasouvací spoje musí být provedeny jako odolné proti stříkající vodě a nesmí ležet na vlhké půdě. Od délky 10 m musí mít prodlužovací kabel minimální průřez vodiče 2,5 mm². Při použití kabelového navíjecího bubnu musí být kabel vždy zcela odtočen.

12 12 Technika Kränzle Vodní a čisticí systém Voda musí být přiváděna k vysokotlakému čistícímu přístroji pod tlakem (předřazený tlak v rozmezí 2-8 barů). Plovákový ventil reguluje přívod vody. Voda je z plovákové nádrže nasávána vysokotlakým čerpadlem a přiváděna pod nastaveným tlakem k bezpečnostní proudové trubici. Vysokotlaký paprsek vody je potom vytvářen tryskou na bezpečnostní proudové trubici. Vodu lze odsát z beztlaké nádoby také přímo prostřednictvím demontáže nádrže na vodu (viz strana 17). Uživatel musí dbát předpisů pro ochranu životního prostředí, likvidaci odpadků a ochranu vodních toků! Proudová trubice se stříkací pistolí Stříkací pistole umožňuje provoz stroje pouze se stlačenou pojistnou páčkou spouště. Stlačením páčky se pistole otevře. Kapalina je potom dopravována k trysce. Zde se vytváří tlak, který dosáhne rychle hodnoty zvoleného tlaku. Uvolněním páčky se pistole uzavře a další výstup kapaliny z proudové trubice je přerušen. Manometr musí ukazovat 0 barů. Tlakový ráz při uzavření pistole otevře tlakový regulační pojistný ventil. Čerpadlo zůstává zapnuté a čerpá při redukovaném přetlaku z okruhu. Otevřením pistole se pojistný ventil pro regulaci tlaku uzavře a nastavený pracovní tlak je dodáván čerpadlem k proudové trubici. Stříkací pistole je bezpečnostní zařízení. Opravy mohou provádět pouze zasvěcení odborníci. Jako náhradní díly je možné použít pouze součástky povolené výrobcem. Pojistný ventil pro regulaci tlaku Pojistný ventil pro regulaci tlaku chrání stroj před nepřípustně vysokým přetlakem a je konstruován tak, aby nebylo možné nastavit vyšší provozní tlak, než je přípustné. Omezovací matice otočného držadla (madla) je zapečetěna lakem. Otáčením madla je možné plynule nastavit pracovní tlak a množství vystřikující tekutiny. Výměnu, opravy, nová seřízení a zapečetění smějí provádět pouze odborní znalci.

13 Motorový jistič Motor je chráněn před přetížením motorovým jističem. V případě přetížení motorový jistič motor vypne. Při opakovaném vypnutí motoru prostřednictvím motorového jističe, odstraňte příčinu poruchy (viz strana 9). Výměnu součástek a zkušební práce mohou provádět pouze odborní znalci a to pouze na přístroji, který je oddělen od elektrické sítě, to znamená při vytažené zástrčce přívodu elektrického proudu ze zásuvky. Vedení vysokotlaké hadice a stříkací zařízení Vedení vysokotlaké hadice a stříkací zařízení, které patří k vybavení přístroje, jsou vyrobena z vysoce kvalitního materiálu a jsou přizpůsobena provozním podmínkám přístroje a podle předpisů také označena. 13 Jako náhradních součástek lze použít pouze výrobcem schválené a podle předpisů označené konstrukční díly. Hadicová vedení vystavená vysokému tlaku a stříkací zařízení je nutné napojit s těsností odolávající vysokému tlaku. Hadicová vedení vedoucí vysoký tlak nesmí být přejeta vozidlem, nadměrně natahována nebo kroucena. Hadicové vedení vedoucí vysoký tlak nesmí být přetahováno přes ostré hrany; jinak zaniká záruka. Systém Totalstop Nová zařízení Kränzle Profi jsou vybaveni elektrickým ovládáním Start-Stop. Po připojení vody a vysokotlaké hadice nastavte zařízení na zapínači/vypínači na Zap., na spínači se rozsvítí červené světlo. Motor se spustí prostřednictvím otevřením pistole. Po uzavření pistole se motor vypne. Zařízení zůstane v pohotovosti tak dlouho, dokud nebude zapínač/vypínač nastaven na Vyp.. Poté červené světlo na spínači zhasne. Po odpojení kvůli odstranění vysokého tlaku v hadici krátce aktivujte pistoli pro povolení vysokotlaké hadice.

14 14 Uvedení do provozu 1. Zařízení dopravte na místo použití. Zařízení Kränzle-Profi jsou pojízdnými stroji s robustními terénními podvozky schopnými jízdy i po schodech. Umístění - Stanoviště Stroj nesmí být umístěn a provozován v prostorách, které jsou vystaveny nebezpečí ohně nebo exploze, nesmí stát ve vodě (kaluži) nebo provozován pod vodou. 2. Před každým uvedením do provozu zkontrolujte čistotu filtru připojení vody. Přípojku hadice odšroubujte ručně. Prostřednictvím kleští se zúženými konci vyjměte sériově vyráběný vstupní vodní filtr a v případě jeho znečištění jej vyčistěte. 3. Před každým uvedením do provozu zkontrolujte stav oleje pomocí olejoznaku. (Dávejte pozor na vodorovnou polohu!) Stav oleje musí být zřetelně viditelný uprostřed olejoznaku. 4. Instalace zařízení. Upevňovací šrouby vyšroubujte ze šestihranu bubnu na navíjení hadice, na šestihran nasaďte sklopnou kliku a upevněte ji šroubem.

15 15 5. Na pistoli nasaďte stříkací trubici nebo lapač nečistot s tryskou. 6. Trubici pevně našroubujte na pistoli. 7. Na pistoli nasaďte vysokotlakou hadici. 8. Vysokotlakou hadici pevně našroubujte na pistoli. 9. Překládání zařízení. Zařízení se smí používat pouze jako ležící! Vysokotlakou hadice odvíjejte z bubnu na navíjení hadice rovně a bez smyček. 10. Hadici na vodu připojte na vodní nádrž. Zařízení lze podle volby připojit na tlakový vodovod se studenou nebo až 60 C teplou vodou. Pozor v případě teplé vstupní vody! V případě provozu se vstupní vodou teplou 60 C dochází ke zvýšení teplot. Nedotýkejte se kovových dílů na zařízení bez ochranných rukavic!

16 16 Uvedení do provozu 11. Zajistěte napojení na elektrický proud. Kränzle Profi 160 TS T TS T: 230 Volt, 50 Hz. Kränzle Profi 175 TS T + 15/120 TS T: 400 Volt, 50 Hz. Zásuvka musí být se strany sítě jištěna dále jističem se zpožděnou charakteristikou 16 A. 12. Provozní tlak plynule regulujte prostřednictvím ručního kolečka. Maximální dostupný tlak je pevně nastaven z výrobního závodu. (Kränzle Profi 160 TS T: 140 bar, Kränzle Profi 195 TS T: 170 bar Kränzle Profi 175 TS T: 150 bar Kränzle Profi 15/120 TS T: 120 bar) 13. Zařízení zapínejte a odvzdušňujte s otevřenou stříkací pistolí: Pistoli několikrát otevřete a zavřete. Začněte s procesem čištění. Upozornění V závislosti na kvalitě vody se může stát, že se ventily při delší nečinnosti slepí. Následkem toho nemůže přístroj správně vytvářet tlak. Pak, prosím, odstraňte vodní nádržku (strana 17, 1.+2.) a uzavřete vodní hadici s tlakovou vodou na vstupu čerpadla. Po spuštění přístroje otevře tlaková voda ventily, pak můžete zase namontovat vodní nádržku a jako obvykle začít pracovat.

17 Přímé sání Odběr vody z rybníků, nádrží na vodu atd. Zařízení nabízí díky sacímu výkonu čerpadla (až 2,5 m sací výšky, max. délka hadice 3 m) možnost sát vodu také z oddělených jímek nebo rybníků, jež je třeba vyčistit. V takovém případě je třeba vodní nádrž. Před započetím se sacím procesem je třeba čerpadlo nebo sací hadici naplnit vodou Naklopte vodní nádrž. 2. Vodní nádrž odtáhněte od zařízení. 3. Namontujte sací hadici se sacím filtrem (příslušenství Kränzle č ) V případě použití jiných hadic musí být vnitřní průřez minimálně 3/4 = 16 mm. Dbejte na čistotu vodu!

18 18 Nasávání přísad S přívodem čistících prostředků na straně nasávání: Injektory čistících prostředků na výtlačné straně odebírají v každém případě cca 30% energie, ať už jsou v chodu nebo ne. Připojením nádrže na vodu je nyní možné přisávat čistící prostředky u všech přístrojů Kränzle quadro přímo do čerpadla, což zabraňuje omezení výkonu a vede ke zvýšení celkového stupně účinnosti. Přísady jsou tedy nasávány při nezměněném pracovním tlaku. Pro nasávání přísad musí být namontována vodní nádrž! 1. Do nádrže s čisticím prostředkem vložte filtr pro přísady. 2. Čisticí prostředek dávkujte prostřednictvím otáčení ventilem čisticího prostředku. 3. Uzavřením ventilu čisticího prostředku se zastaví přísun přísad. Otevřete dávkovací ventil pouze tehdy, když je chemické síto ponořeno v tekutině. Nasátý vzduch by způsobil zničení těsnění čerpadla! Bez záruky! Dbejte předpisů výrobců pří-davných látek (např. ochranné oblečení a výstroj) a ustanovení o odpadních vodách! Pozor rozpouštědlo! Nenasávejte nikdy tekutiny obsahující rozpouštěcí prostředky jako jsou ředidla barev, benzín, olej nebo podobné tekutiny. Dbejte údajů výrobců přídavných látek! Těsnění v přístroji nejsou odolná vůči těmto rozpouštěcím prostředkům. Rozprašovaná mlha z těchto prostředků je vysoce hořlavá, výbušná a jedovatá.

19 Vyřazení z provozu Přístroj vypněte 02. Uzavřete přívod vody 03. Krátce otevřete pistoli, až klesne tlak 04. Pistoli zajistěte pojistkou 05. Hadici na vodu a pistoli odšroubujte 06. Vyprázdněte čerpadlo: motor zapněte na dobu cca 20 sekund 07. Vytáhněte zástrčku přívodu elektrického proudu ze zásuvky 08. Vysokotlakou hadici vyčistěte a zpříma ji naviňte 09. Elektrický kabel vyčistěte a naviňte 10. Vyčistěte vodní filtr 11. V zimě skladujte čerpadlo v místnostech chráněných proti mrazu Ukládejte je tak, aby nebylo náročné na místo Pro kompaktní Kränzle-Profi se díky minimální ploše pro umístění vždy najde místo.

20 20 Malé opravy které si můžete udělat sami Manometr ukazuje plný tlak a z trysky nevychází žádná voda: velmi pravděpodobně je tryska ucpaná. Manometr ukazuje plný tlak, z trubice nevychází žádná voda nebo jen málo vody. (V manometru se nenalézá žádná voda, jedná se o glycerin pro utlumení vibrací ručičky.) Zařízení vypněte. Vytáhněte síťovou zástrčku. Pro odstranění tlaku krátce aktivujte pistoli. Nejprve odšroubujte pistoli a trubici a propláchněte dočista hadici kvůli případným zbytkům. Zkontrolujte vstupní vodní filtr, zda není znečištěný. Pokud problém přetrvá, opatrně drátem (kancelářskou sponkou) prošťouchněte otvor trysky. Pokud by vyčištění za pomoci drátu nepřineslo požadovaný výsledek, je třeba trysku nejprve rozmontovat a poté vyčistit, v případě potřeby i vyměnit. Pozor! Před každou opravou vytáhněte síťovou zástrčku!

21 Manometr ukazuje malý tlak, z trysky vychází nepravidelný vodní paprsek: možná, že jsou znečištěné nebo zalepené ventily. 21 Manometr ukazuje navzdory otočení regulací tlaku pouze malý tlak, z trubice vychází nepravidelný vodní paprsek: vysokotlaká hadice vibruje. (V manometru se nenalézá žádná voda, jedná se o glycerin pro utlumení vibrací ručičky.) Postupně rozšroubujte všech 6 ventilů. (vertikálně a horizontálně pomocí ve třetí řadě umístěných mosazných šroubů se šestihrannou hlavou) Prostřednictvím kleští se zúženými konci odeberte těleso ventilu (se zeleným nebo červeným plastovým obalem) včetně O-kroužku. Zkontrolujte těsnící kroužek, zda není poškozen. V případě poškození je třeba O-kroužek vyměnit. Vyčistěte ventily pomocí drátu (kancelářské sponky) a pokud možno pod tekoucí vodou. Vyčistěte také sedlo ventilu v čerpadle. Při opětné montáži nezapomeňte na těsnící kroužek!

22 22 Malé opravy které si můžete udělat sami Po uzavření pistole ukazuje manometr nadále plný tlak. Zařízení se neustále zapíná a vypíná. Možná příčina č. 1: Průsak Po uzavření pistole se zařízení musí vypnout a manometr by měl ukázat 0 barů. Pokud manometr nadále ukazuje plný tlak a motor se neustále zapíná a vypíná, může být příčinou netěsnost čerpadla, průsak vysokotlaké hadice, pistole nebo trubice. Způsob postupu: Zkontrolujte těsnost spojení od zařízení k vysokotlaké hadici, od hadice k pistoli a také spojení trubice a pistole. Zařízení vypněte. Pro odstranění tlaku krátce aktivujte pistoli. Odšroubujte vysokotlakou hadici, pistoli a trubici a zkontrolujte těsnící kroužky. Jsou-li těsnící kroužky vadné, ihned O-kroužky vyměňte. Pozor! V případě netěsnosti se na eventuální následné škody nevztahuje záruka.

23 Po uzavření pistole ukazuje manometr nadále plný tlak. Zařízení se neustále zapíná a vypíná. 23 Možná příčina č. 2: Zpětné těleso je znečištěné nebo je vadný těsnící kroužek na zpětném tělese. Rozšroubujte výstup čerpadla. Vyjměte zpětné těleso a zkontrolujte, zda není těsnící kroužek znečištěný nebo poškozený. V případě, že je těsnící kroužek vadný, jej vyměňte. Pozor! V případě poškození čerpadla kvůli vadným těsnícím kroužkům následkem nasávání vzduchu nebo nedostatku vody (kavitace) nelze uplatňovat nárok na záruku.

24 24 Zkušební zpráva pro Vysokotlaký čistící přístroj Průmyslově používané vysokotlaké čističe musí být každých 12 měsíců přezkoušeny odborným znalcem! Zkušební zpráva o roční bezpečnostní zkoušce (UVV) podle směrnic pro tryskací stroje používající kapalinu. (Tento zkušební formulář slouží jako doklad pro provedení opakované zkoušky a je nutné jej dobře uschovat!) Zkušební pečetní známky Kränzle Objedn. čís. UVV Majitel: Adresa: Rozsah zkoušky v porádku ano ne opraveno Typový štítek (k dispozici) Návod k obsluze (k dispozici) Ochranný oblek, ochranné zařízení Tlakové vedení (těsnost) Tlakomerr (funkce) Plovákový ventil (těsnost) Stríkací zarízení (označení) Vysokotlaká hadice / spojení (poškození, označení) Bezpečnostní ventil se otevře při 10% / 20% překročení Síťový kabel (poškození) Ochranný vodič (připojený) Vypínač zapnuto / vypnuto Použité chemikálie Uvolněné chemikálie Zkušební údaje zjištěná hodnota nastaveno na Vysokotlaká tryska Provozní tlak... barů Vypínací tlak...barů Nepřekročen odpor ochranného vodiče / hodnota Izolace Svodový proud Vypínací pistole zablokována Typ: Číslo série: Číslo zakázky na opravu: Výsledek (zakřížkujte) Přístroj byl odborným znalcem přezkoušen v souladu se směrnicemi pro tryskací stroje používající kapalinu. Zjištěné závady byly odstraněny, takže se tímto potvrzuje pracovní bezpečnost přístroje. Přístroj byl odborným znalcem přezkoušen v souladu se směrnicemi pro tryskací stroje používající kapalinu.pracovní bezpečnost přístroje bude znovu zajištěna teprve po odstranění zjištěných závad opravou nebo výměnou poškozených dílů. Příští opakovaná zkouška podle směrnic pro tryskací stroje používající kapalinu musí být provedena nejpozději do: Měsíc Rok Místo, Datum Podpis

25 Zkušební zpráva pro Vysokotlaký čistící přístroj 25 Průmyslově používané vysokotlaké čističe musí být každých 12 měsíců přezkoušeny odborným znalcem! Zkušební zpráva o roční bezpečnostní zkoušce (UVV) podle směrnic pro tryskací stroje používající kapalinu. (Tento zkušební formulář slouží jako doklad pro provedení opakované zkoušky a je nutné jej dobře uschovat!) Zkušební pečetní známky Kränzle Objedn. čís. UVV Majitel: Adresa: Rozsah zkoušky v porádku ano ne opraveno Typový štítek (k dispozici) Návod k obsluze (k dispozici) Ochranný oblek, ochranné zařízení Tlakové vedení (těsnost) Tlakomerr (funkce) Plovákový ventil (těsnost) Stríkací zarízení (označení) Vysokotlaká hadice / spojení (poškození, označení) Bezpečnostní ventil se otevře při 10% / 20% překročení Síťový kabel (poškození) Ochranný vodič (připojený) Vypínač zapnuto / vypnuto Použité chemikálie Uvolněné chemikálie Zkušební údaje zjištěná hodnota nastaveno na Vysokotlaká tryska Provozní tlak... barů Vypínací tlak...barů Nepřekročen odpor ochranného vodiče / hodnota Izolace Svodový proud Vypínací pistole zablokována Typ: Číslo série: Číslo zakázky na opravu: Výsledek (zakřížkujte) Přístroj byl odborným znalcem přezkoušen v souladu se směrnicemi pro tryskací stroje používající kapalinu. Zjištěné závady byly odstraněny, takže se tímto potvrzuje pracovní bezpečnost přístroje. Přístroj byl odborným znalcem přezkoušen v souladu se směrnicemi pro tryskací stroje používající kapalinu.pracovní bezpečnost přístroje bude znovu zajištěna teprve po odstranění zjištěných závad opravou nebo výměnou poškozených dílů. Příští opakovaná zkouška podle směrnic pro tryskací stroje používající kapalinu musí být provedena nejpozději do: Měsíc Rok Místo, Datum Podpis

26 26 Prohlášení o konformitě s ES Tímto prohlašujeme, že konstrukce vysokotlakých čistících přístrojů: Kränzle Profi 160 TS T, Kränzle Profi 195 TS T, Kränzle Profi 175 TS T, Kränzle Profi 15/120 TS T (místo uložení technických podkladů): Jmenovitý průtok: splňuje následující směrnice a a jejich změny pro vysokotlaké čistící stroje Hladina akustického tlaku změřena: Hladina akustického tlaku garantována: Použitý postup při posouzení shody Použité specifikace a normy: I. Kränzle GmbH Elpke 97 D Bielefeld Bielefeld, Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen K Profi 160 TS T: 660 l/h K Profi 195 TS T: 480 l/h K Profi 175 TS T: 720 l/h K Profi 15/120 TS T: 900 l/h Směrnice pro stroje 2006/42/EWG Směrnice EMV 2004/108/EWG Směrnice pro hluk 2005/88/EG, čl. 13 Stroje s vysokotlakým vodním proudem dodatek 3, díl B, odstavec 27 Kränzle Profi 160 / 195 TST: 87 db (A) Kränzle Profi 175 / 15/120 TST: 89 db (A) Kränzle Profi 160 / 195 TST: 89 db (A) Kränzle Profi 175 / 15/120 TST: 91 db (A) Anhang V, Lärmrichtlinie 2005/88/EG EN :2009 EN :2006 EN :2006 EN :2008 Kränzle Josef (nečítelný)

27 Prohlášení o poskytnutí záruky 27 Záruka platí výslovně jen pro materiálové a výrobní vady; škody způsobené opotřebením záruce nepodléhají. Přístroj se musí používat v souladu s tímto provozním návodem. Provozní návod je součástí záručních podmínek. Záruka existuje jen u řádného použití originálního Kränzlepříslušenství a originálních Kränzle-náhradních dílů. Pro přístroje, které jsou prodávány soukromým konečným spotřebitelům, je záruční doba 24 měsíců; při zakoupení pro živnostenské účely činí záruční doba 12 měsíců. V případě uplatňování záruky se prosím obraťte se svým vysokotlakým čistícím přístrojem včetně příslušenství a dokladu o zakoupení přístroje na svého odborného prodejce nebo na nejbližší autorizovanou stanici služeb pro zákazníky, kterou naleznete v internetu pod adresou Při změnách na bezpečnostních zařízeních stejně jako při překročení hranice maximální teploty nebo počtu otáček veškerá záruka zaniká. Stejně tak je tomu i při podpětí, nedostatku vody nebo jejím znečištění. Tlakoměr, tryska, ventily, těsnící manžety, vysokotlaká hadice a zařízení pro ostřikování jsou díly podléhající opotřebení a proto se na ně záruka nevztahuje.

28 28 Univerzální prostřednictvím příslušenství Kränzle Rotační kartáč s nástavcem, 400 mm, objednací číslo Stříkací trubice na mytí podvozku, 800 mm, objednací číslo Hadice na čištění potrubí s tryskou, 10 m - objednací číslo m - objednací číslo m - objednací číslo m - objednací číslo

29 29 Vysavač kalů ušlechtilá ocel, objednací číslo Vysavač kalů 3 m se sací hadicí o délce 3 m, objednací číslo round cleaner ø 300 mm, objednací číslo round cleaner light ø 300 mm, objednací číslo round cleaner ø 420 mm, objednací číslo round cleaner ø 520 mm, objednací číslo souprava pro tryskání pískem, kompl. do 12 l/ min, 150 barů, objednací číslo souprava pro tryskání pískem, kompl. do 19 l/ min, 250 barů, objednací číslo

30 30 Výpis náhradních dílů Kränzle Profi Kompletní agregát

31 Kompletní agregát Poz. Označení ks. objedn. číslo 1 Motor-Pumpen-Einheit Profi 160 TST Profi 195 TST Profi 175 TST Profi 15/120 TST Fahrgestell Bodenplatte für Kränzle Profi Schraube 6,0 x Schraube M 8 x Luftgitter Schraube 5,0 x Standfuß links Standfuß rechts Scheibe 6,4mm Schraube 5,0 x Rad d250mm Scheibe 19mm Klemmring 18mm Radkappe Aufnahme Gummipuffer links Aufnahme Gummipuffer rechts Elastic-Stop-Mutter M Gummipuffer 20 x Köcher Pistole Zugentlastung Schraube 3,5 x Köcher Lanzen Wasserkasten kpl Chemikaliensaugschlauch mit Filter Pistole M Flachstrahldüse M2003 mit Lanze 500 mm M2003 für Profi 195 TST 31.2 Flachstrahldüse M20042 mit Lanze 500 mm M20042 für Profi 160TST + Profi 175 TST 31.3 Flachstrahldüse M2007 mit Lanze 500 mm M2007 für Profi 15/120 TST 32.1 Schmutz-Killer 03 mit Lanze 500 mm für Profi 195 TST 32.2 Schmutz-Killer 042 mit Lanze 500 mm für Profi 160TST + Profi 175 TST 32.3 Schmutz-Killer 07 mit Lanze 500 mm für Profi 15/120 TST 31

32 32 Výpis náhradních dílů Kränzle Profi Pouzdro ventilu pro čerpadlo AM integrované

33 Pouzdro ventilu pro čerpadlo AM integrované Poz. Označení ks. objedn. číslo 01 Ventilgehäuse AM- Pumpe O- Ring 15 x Ventile (grün) O- Ring 16 x Ventilstopfen Ventilstopfen mit R1/ 4 IG Innensechskantschraube M10 x Sauganschluss R 3/ Wasserfilter Gummi Dichtring Steckkupplung O- Ring Manschette 18 x 26 x 4/ Backring 18 mm O- Ring Leckagering 18 mm Gewebemanschette 18 x 26 x 5,5/ Zwischenring 18 mm Aluminium-Dichtring Druckring O-Ring 11 x 1, Edelstahlsitz Ø Sprengring Ermetonippel R1/ 4 x Kupferring Dichtstopfen R1/ 4 mit Bund Dichtstopfen M10 x Dichtstopfen M 8 x Ausgangsteil Edelstahlkugel Ø Rückschlagfeder K O- Ring 18 x Grundteil Eckventil R 3/ Ventilnadel Parbaks 6 mm Führungsteil Handrad Schraube M 4x8 Messing Saugzapfen M10x Chemieventil R 3/8 kpl Reparatur-Sätze: Reparatursatz Manschetten 18 mm bestehend aus je 3 x Pos. 13; 6 x Pos. 14; 3 x Pos. 15; 3 x Pos. 23; 3 x Pos. 18 Reparatursatz Ventile für APG-Pumpe bestehend aus je 6 x Pos. 2; 6 x Pos. 3; 6 x Pos. 4 33

34 34 Výpis náhradních dílů Kränzle Profi Unloaderventil a tlakový spínač

35 Unloaderventil a tlakový spínač Poz. Označení ks. objedn. číslo 5 O-Ring 16 x O-Ring 13,94 x 2, O-Ring 11 x 1, Edelstahlsitz Sicherungsring Edelstahlkugel Edelstahlfeder Verschlussschraube Steuerkolben Parbaks 16 mm Parbaks 8 mm Spanstift Kolbenführung spezial Kontermutter M 8 x Ventilfeder schwarz Federdruckscheibe Nadellager Handrad AM-Pumpe Kappe Handrad AM-Pumpe Elastic-Stop-Mutter M 8 x Manometer Bar Aluminium-Dichtring Sechskant - Mutter M Druckfeder 1 x 8,6 x O-Ring 3,3 x 2, Führungsteil Steuerstößel O-Ring 13 x 2, O-Ring 14 x Parbaks 4mm Stützscheibe Edelstahlfeder Steuerstößel Parbaks 7mm Stopfen M 10 x 1 (durchgebohrt) Gehäuse Elektroschalter Gummimanschette PG Scheibe PG Verschraubung PG Kabel 2x 1,5 mm² Blechschraube 2,8 x Deckel Elektroschalter O-Ring 44 x 2, Mikroschalter Zylinderschraube M 4 x Steuerkolben kpl. mit Handrad Rep.- Satz Druckschaltermechanik Druckschalter kpl Ventilgehäuse kpl. ohne Manometer

36 36 Výpis náhradních dílů Kränzle Profi Motor

37 Motor Poz. Označení ks. objedn. číslo 3 Rotor mit Motorwelle Passfeder 6 x 6 x Motor-Lager B-Seite Z Motor-Lager Schulterlager Öldichtung 25 x 35 x Lüfterrad BG Lüfterhaube BG Flachdichtung Innensechskantschraube M 6 x Schelle für Lüfterrad mit Schrauben Schraube M 4 x Erdungsschraube kpl Kabelverschraubung PG 13, Blechschraube 3,5 x 9, Klemmrahmen mit Schalterabdichtung Überwurfmutter für PG 13, Lüsterklemme 3-polig E-Kasten Kabelverschraubung PG Überwurfmutter für PG Schraube 5,0 x Kränzle Profi 160 TST, 195 TST: 2.1 Motorgehäuse mit Stator Wechselstrom Kabel mit Stecker (Schuko) Kondensator 70 µf Schalter mit 14,5 A Blechschraube 2,9 x Deckel Profi 160 TST Deckel Profi 195 TST Schaltkasten Wechselstrom kpl. Pos Motor Wechselstrom kpl. ohne Schalter Pos Kränzle Profi 175 TST, 15/120 TST: 2.2 Motorgehäuse mit Stator Drehstrom Kabel mit Stecker (CE-KON) Schalter 8 A Amazonas Schraube 3,5 x Schütz 100-C12KN10 3x400V 50/60 Hz Schraube 4,0 x Deckel Profi 175 TST Deckel Profi 15/120 TST Schaltkasten Drehstrom kpl. Pos. 17, Motor Drehstrom kpl. ohne Schalter Pos

38 38 Výpis náhradních dílů Kränzle Profi Pohon Poz. Označení ks. objedn. číslo 1 Gehäuseplatte mit Dichtungen Öldichtung 18 x 28 x O-Ring 113,97 x 2, Plungerfeder Federdruckscheibe Plunger 18mm (AM-Pumpe) Sprengring Axial-Rillenkugellager AM Taumelscheibe 8,9 Profi 160 TST , Taumelscheibe 7,4 Profi 195 TST , Taumelscheibe 9,5 Profi 175 TST , Taumelscheibe 12,25 Profi 15/120 TST ,25 12 Schraube DIN912 M 8 x O-Ring 14 x Dichtung Öldeckel Öldeckel Schraube DIN912 M 5 x Ölablassstopfen R 3/ O-Ring 98 x 1, Ölgehäuse Profi kpl Motor-Lager Kegelrollenlager Öldichtung 25 x 35 x Ölverschlussschraube mit Ölmessstab Ring 13,94 x 2,

39 Buben na navíjení hadíce 39 Poz. Označení ks. objedn. číslo 1 Seitenschale Trommelteil Kunststoffschraube 5,0 x Antriebswelle Abdeckhülse Lagerklotz links Schraube 6,0 x Lagerklotz rechts Verbindungsrohr Welle Wasserführung Handkurbel Wellensicherungsring 22 mm O-Ring 9,3 x 2, Sprengring Drehnippel kpl Scheibe 5, Schraube M 5 x Hochdruckschlauch 15m NW Schlauchtrommel kpl., ohne HD-Schlauch

40 40 Výpis náhradních dílů Kränzle Profi Pistole M2000 s proud. trubicí Poz. Označení ks. objedn. číslo 1 Pistolenschale re+li Schraube 3,5 x Reparatursatz M O-Ring 9,3 x 2, Düsenschutz Rohr 500 mm; bds. M12x ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK Flachstrahldüse (Profi 195 TST) 1 M Flachstrahldüse (Profi 160 TST, 175 TST)) 1 M Flachstrahldüse (Profi 15/120 TST) 1 D Aluminium-Dichtring 8,3x11,3x

41 Lapač nečistot s proud. trubicí 41 Poz. Označení ks. objedn. číslo 1 Sprühkörper O-Ring 6,88 x 1, Düsensitz Düse 042 (160 TST, 175 TST) Düse 03 (195 TST) Düse 07 (15/120 TST) Stabilisator O-Ring Sprühstopfen Rohr 500 mm 2x M 12 x ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK Rep.-Satz Schmutzkiller Rep.-Satz Schmutzkiller Rep.-Satz Schmutzkiller bestehend aus je 1x 2; 3; 4.1; 5 11 Kappe vorn für Schmutzkiller Kappe hinten für Schmutzkiller Kappe hinten für Schmutzkiller Kappe hinten für Schmutzkiller

42 42 Výpis náhradních dílů Kränzle Profi Wasserkasten Position Bezeichnung Stck. Bestell-Nr. 1 Wasserkasten Schwimmerventil Dichtung für Schwimmerventil Mutter R3/ Steckkupplung Tülle R 3/8 Ausgang Wasserkasten O-Ring 21 x O-Ring 13,94 x 2, Deckel Wasserkasten mit Dichtung Dichtung Deckel Wasserkasten Schraube 5,0 x Winkel R 3/8 IG/AG Scheibe 16,7 x 33 x

43 Schéma zapojení Kränzle Profi 160 TS T, Kränzle Profi 195 TS T, 230 V, 50 Hz Zapínač / vypínač s 14,5-ampérovou ochranou proti přetížení 43 Tlakový spínač Přívod přes 3 x 1,5 mm² 230 V / 50 Hz Motor čerpadla 230 V / 50 Hz Schéma zapojení Kränzle Profi 175 TS T, Kränzle Profi 15/120 TS T, 400 V, 50 Hz Zapínač / vypínač s 8,5-ampérovou ochranou proti přetížení Stykač Nadproudová spoušť Tlakový spínač Přívod přes CEE 4 x 1,5 mm² 400 V / 50 Hz Motor čerpadla 3 x 400 V / 50 Hz
