1 Multiple awards OUR PERFORMANCE makes THE DIFFERENCE Czech Version 9.0 THE ORIGINAL Made in Germany Systém výměny nástrojů Aréna nástrojů 4.0 Lineární aréna nástrojů Aréna nástrojů s celkovým zpracováním Kompaktní aréna PATENT by demmeler

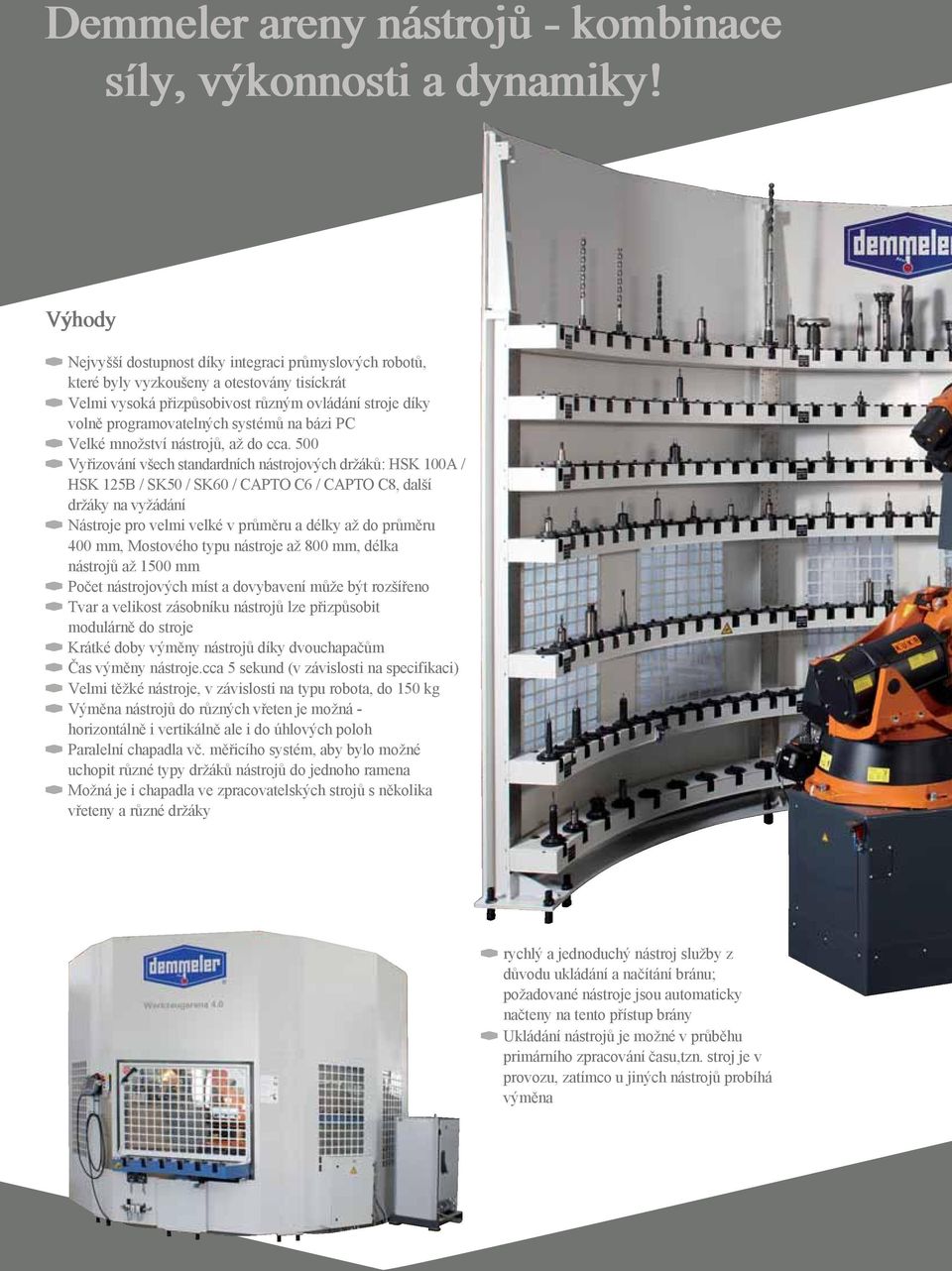

2 Demmeler areny nástrojů - kombinace síly, výkonnosti a dynamiky! Výhody Nejvyšší dostupnost díky integraci průmyslových robotů, které byly vyzkoušeny a otestovány tisíckrát Velmi vysoká přizpůsobivost různým ovládání stroje díky volně programovatelných systémů na bázi PC Velké množství nástrojů, až do cca. 500 Vyřizování všech standardních nástrojových držáků: HSK 100A / HSK 125B / SK50 / SK60 / CAPTO C6 / CAPTO C8, další držáky na vyžádání Nástroje pro velmi velké v průměru a délky až do průměru 400 mm, Mostového typu nástroje až 800 mm, délka nástrojů až 1500 mm Počet nástrojových míst a dovybavení může být rozšířeno Tvar a velikost zásobníku nástrojů lze přizpůsobit modulárně do stroje Krátké doby výměny nástrojů díky dvouchapačům Čas výměny nástroje.cca 5 sekund (v závislosti na specifikaci) Velmi těžké nástroje, v závislosti na typu robota, do 150 kg Výměna nástrojů do různých vřeten je možná - horizontálně i vertikálně ale i do úhlových poloh Paralelní chapadla vč. měřicího systém, aby bylo možné uchopit různé typy držáků nástrojů do jednoho ramena Možná je i chapadla ve zpracovatelských strojů s několika vřeteny a různé držáky rychlý a jednoduchý nástroj služby z důvodu ukládání a načítání bránu; požadované nástroje jsou automaticky načteny na tento přístup brány Ukládání nástrojů je možné v průběhu primárního zpracování času,tzn. stroj je v provozu, zatímco u jiných nástrojů probíhá výměna

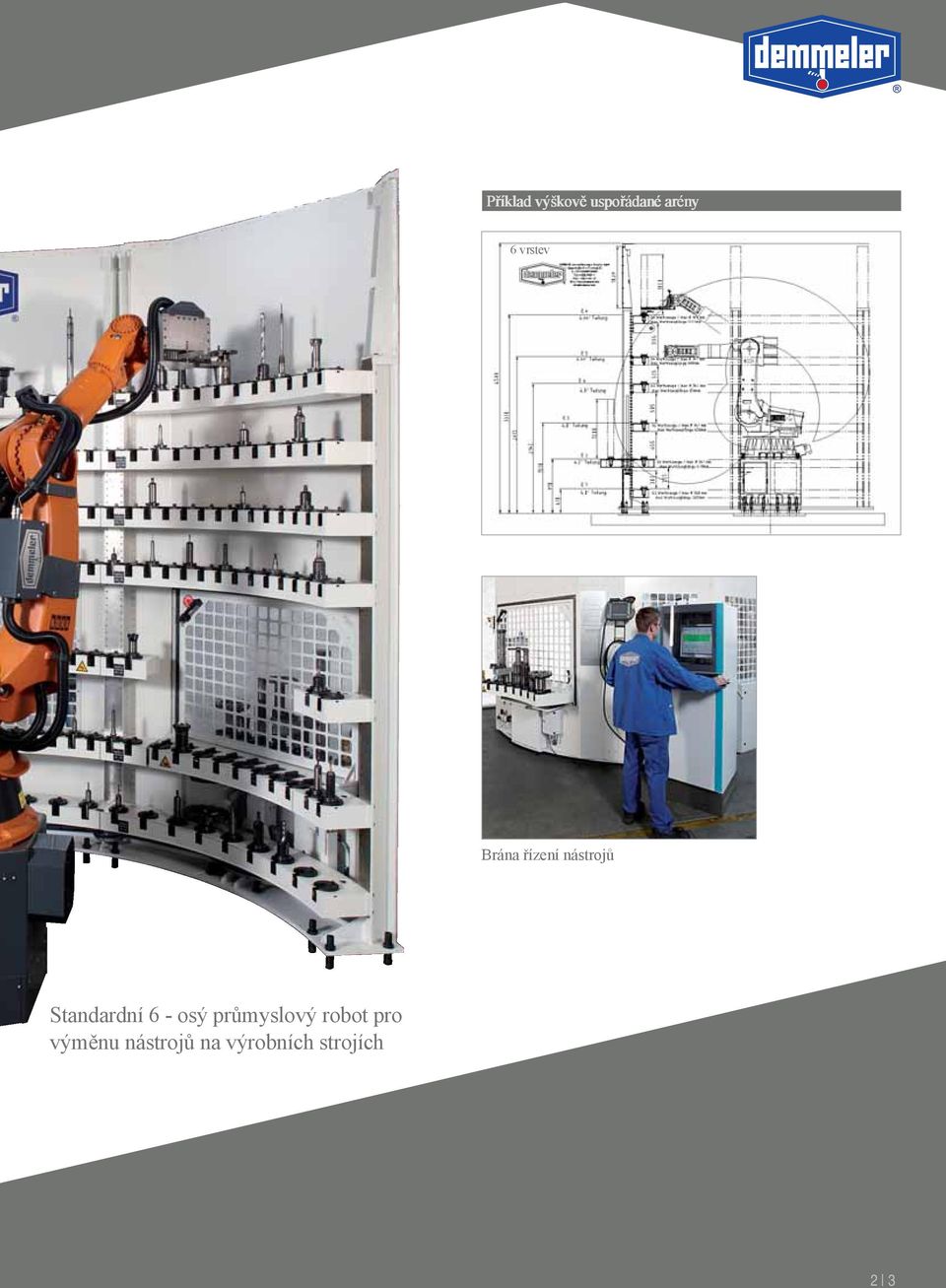

3 Příklad výškově uspořádané arény 6 vrstev Brána řízení nástrojů Standardní 6 - osý průmyslový robot pro výměnu nástrojů na výrobních strojích 3 2 3

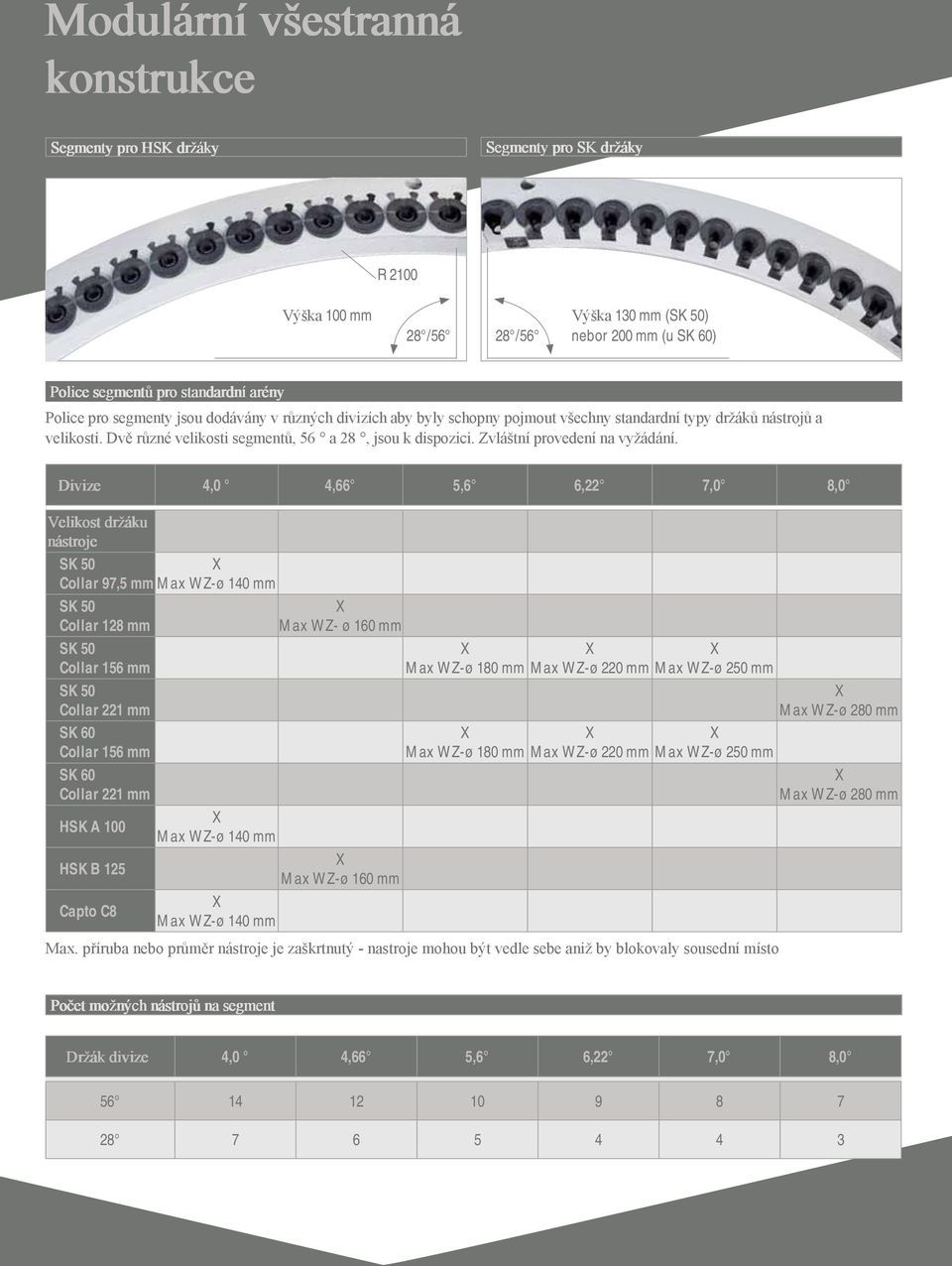

4 Modulární všestranná konstrukce Segmenty pro HSK držáky Segmenty pro SK držáky R 2100 Výška 100 mm 28 /56 28 /56 Výška 130 mm (SK 50) nebor 200 mm (u SK 60) Police segmentů pro standardní arény Police pro segmenty jsou dodávány v různých divizích aby byly schopny pojmout všechny standardní typy držáků nástrojů a velikostí. Dvě různé velikosti segmentů, 56 a 28, jsou k dispozici. Zvláštní provedení na vyžádání. Divize 4,0 4,66 5,6 6,22 7,0 8,0 Velikost držáku nástroje SK 50 Collar 97,5 mm SK 50 Collar 128 mm SK 50 Collar 156 mm SK 50 Collar 221 mm SK 60 Collar 156 mm SK 60 Collar 221 mm HSK A 100 HSK B 125 Capto C8 Max WZ-ø 140 mm Max WZ- ø 160 mm Max WZ-ø 140 mm Max WZ-ø 160 mm Max WZ-ø 140 mm Max WZ-ø 180 mm Max WZ-ø 180 mm Max WZ-ø 220 mm Max WZ-ø 220 mm Max WZ-ø 250 mm Max WZ-ø 250 mm Max. příruba nebo průměr nástroje je zaškrtnutý - nastroje mohou být vedle sebe aniž by blokovaly sousední místo Max WZ-ø 280 mm Max WZ-ø 280 mm Počet možných nástrojů na segment Držák divize 4,0 4,66 5,6 6,22 7,0 8,

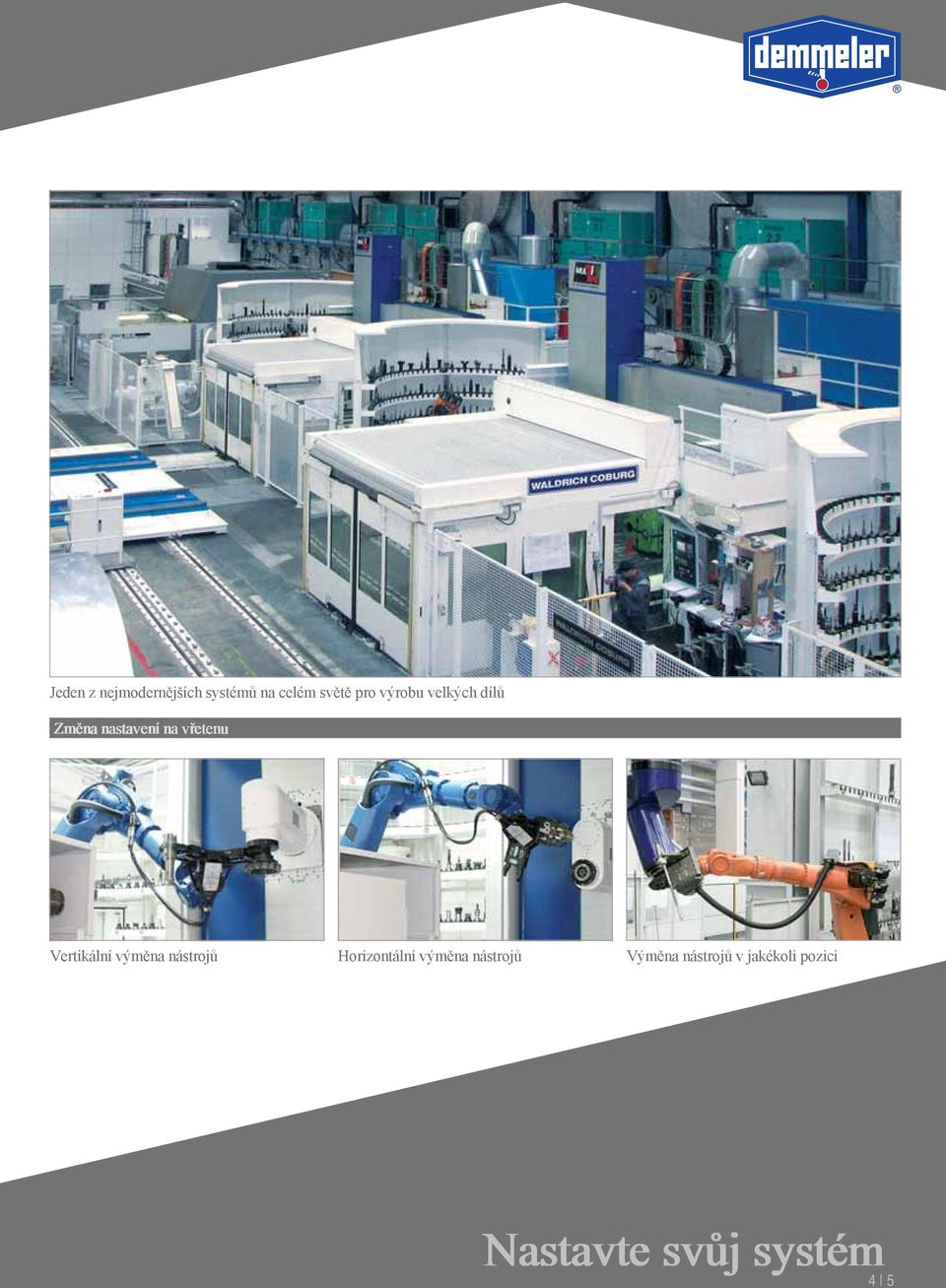

5 Jeden z nejmodernějších systémů na celém světě pro výrobu velkých dílů Změna nastavení na vřetenu Vertikální výměna nástrojů Horizontální výměna nástrojů Výměna nástrojů v jakékoli pozici Nastavte svůj systém 4 5

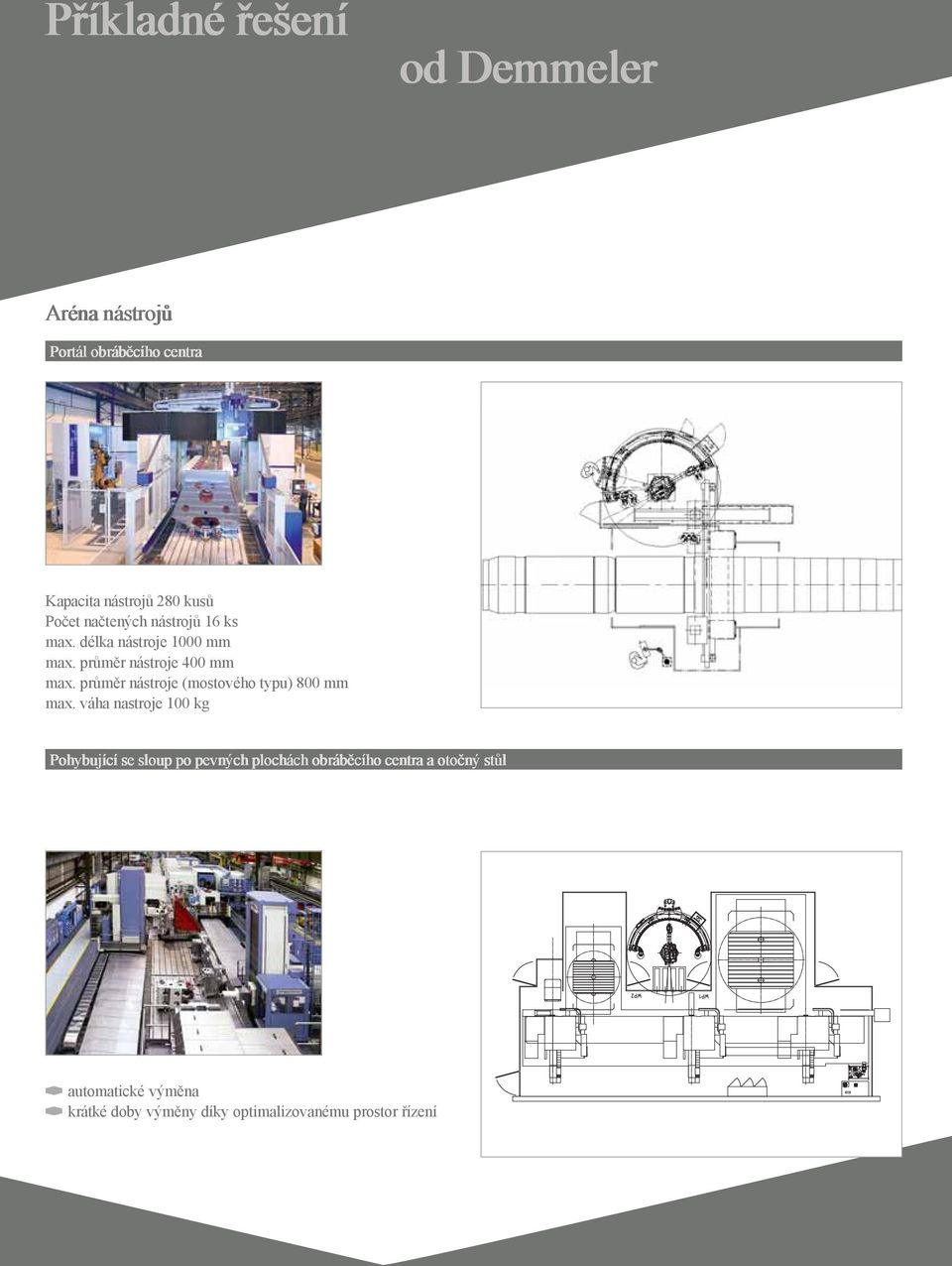

6 Příkladné řešení od Demmeler Aréna nástrojů Portál obráběcího centra Kapacita nástrojů 280 kusů Počet načtených nástrojů 16 ks max. délka nástroje 1000 mm max. průměr nástroje 400 mm max. průměr nástroje (mostového typu) 800 mm max. váha nastroje 100 kg Pohybující se sloup po pevných plochách obráběcího centra a otočný stůl automatické výměna krátké doby výměny díky optimalizovanému prostor řízení

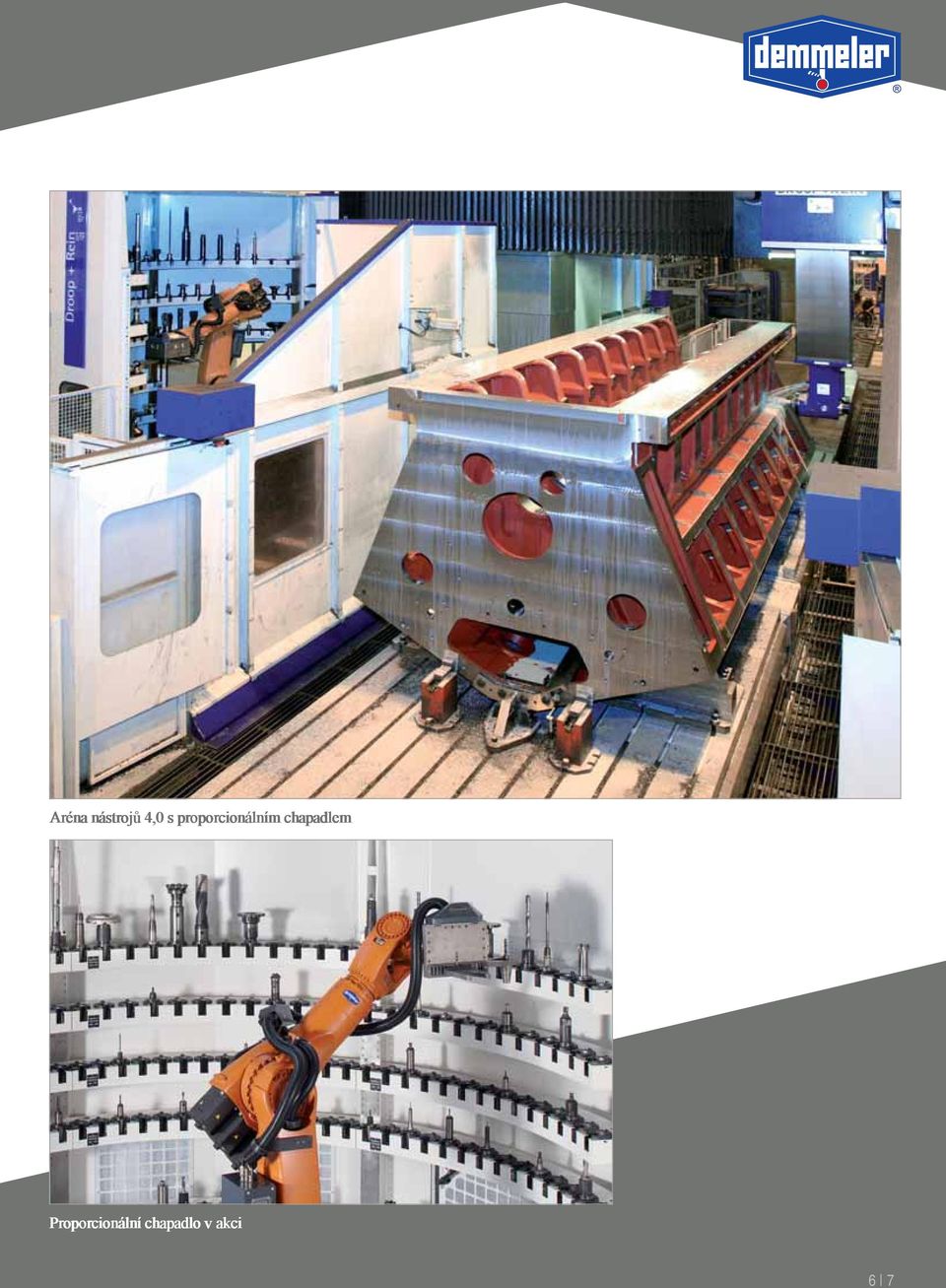

7 Aréna nástrojů 4,0 s proporcionálním chapadlem Proporcionální chapadlo v akci 6 7

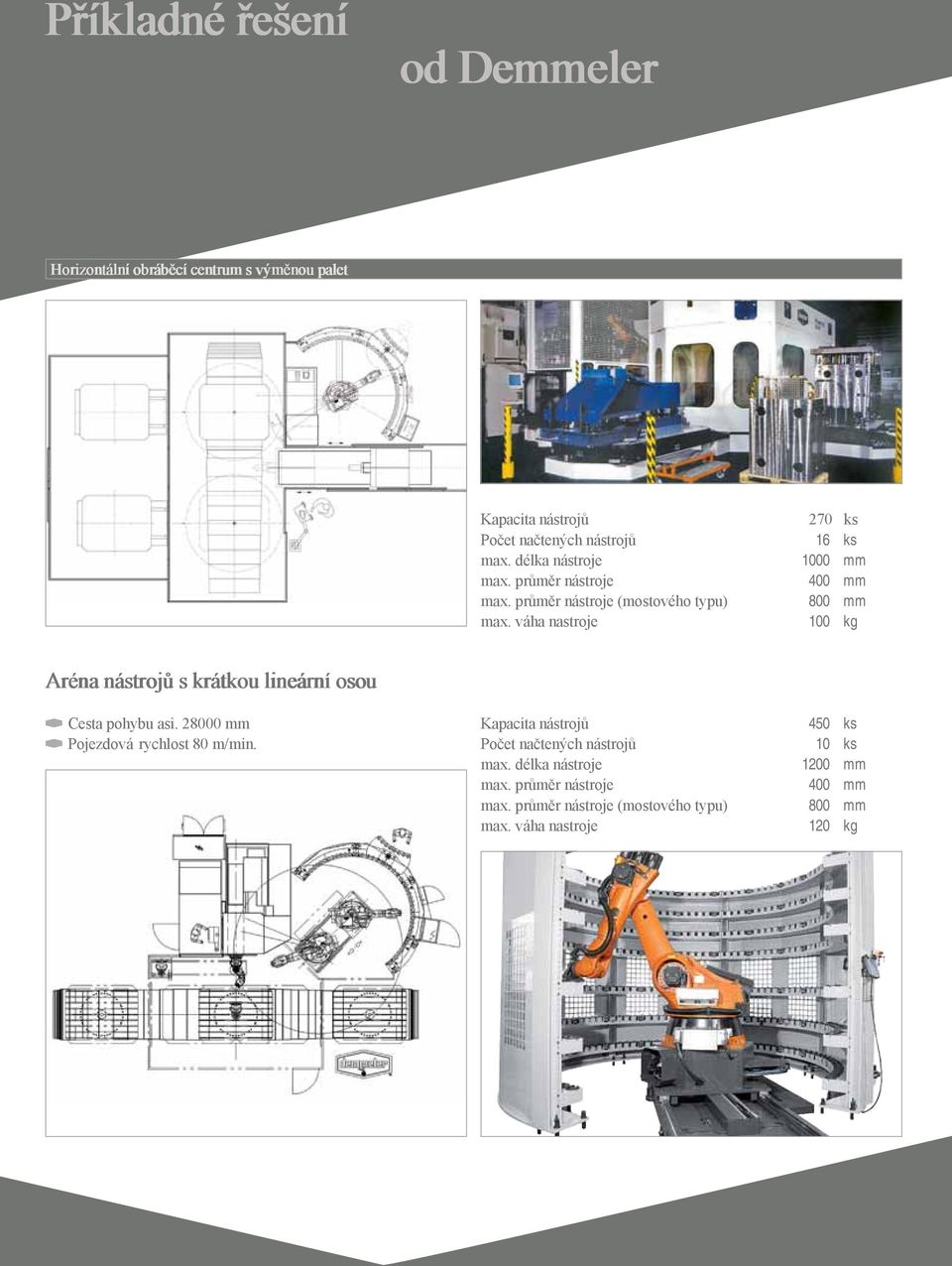

8 Příkladné řešení od Demmeler Horizontální obráběcí centrum s výměnou palet Kapacita nástrojů Počet načtených nástrojů max. délka nástroje max. průměr nástroje max. průměr nástroje (mostového typu) max. váha nastroje 270 ks 16 ks 1000 mm 400 mm 800 mm 100 kg Aréna nástrojů s krátkou lineární osou Cesta pohybu asi mm Pojezdová rychlost 80 m/min. Kapacita nástrojů Počet načtených nástrojů max. délka nástroje max. průměr nástroje max. průměr nástroje (mostového typu) max. váha nastroje 450 ks 10 ks 1200 mm 400 mm 800 mm 120 kg

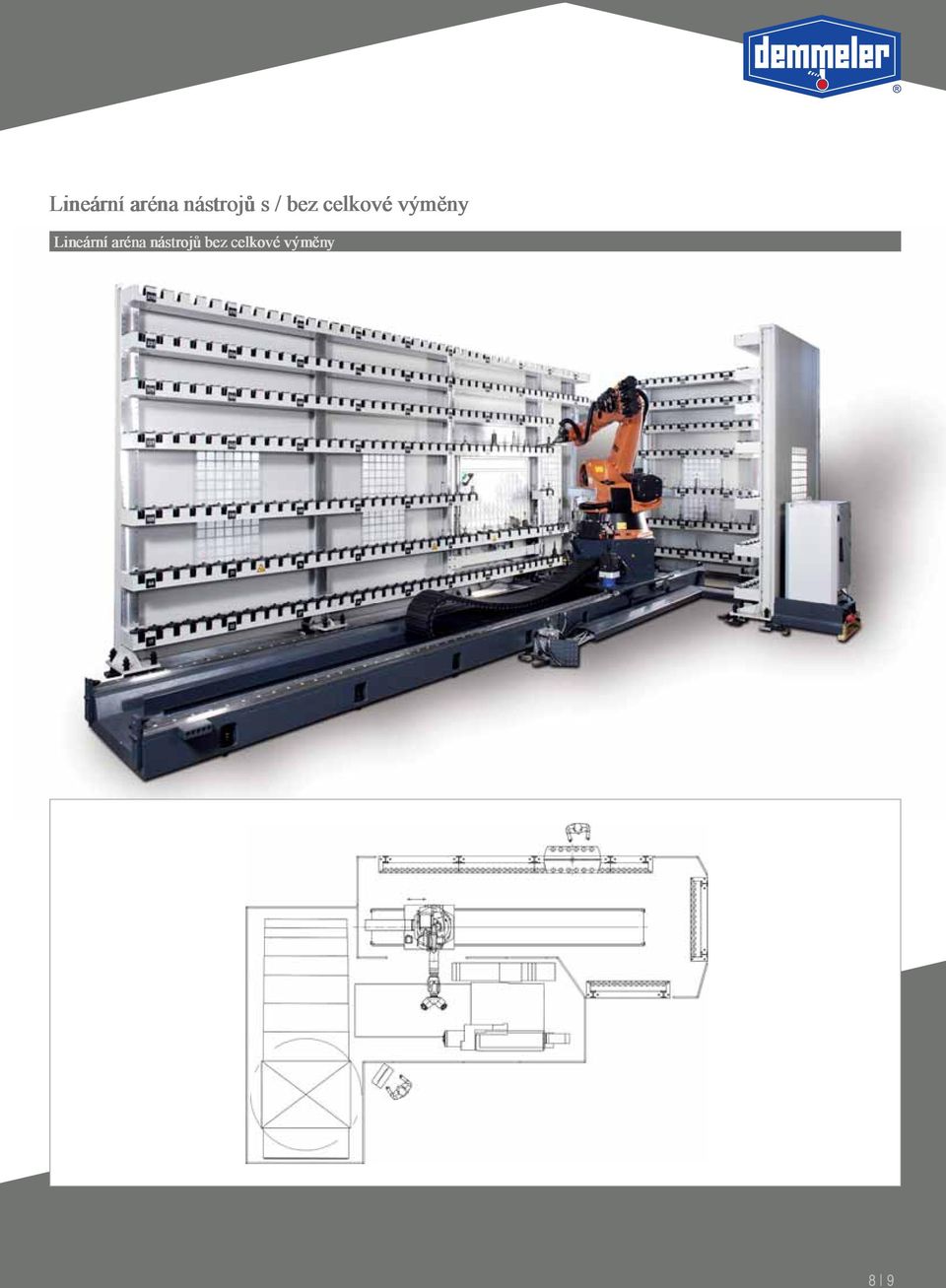

9 Lineární aréna nástrojů s / bez celkové výměny Lineární aréna nástrojů bez celkové výměny 8 9

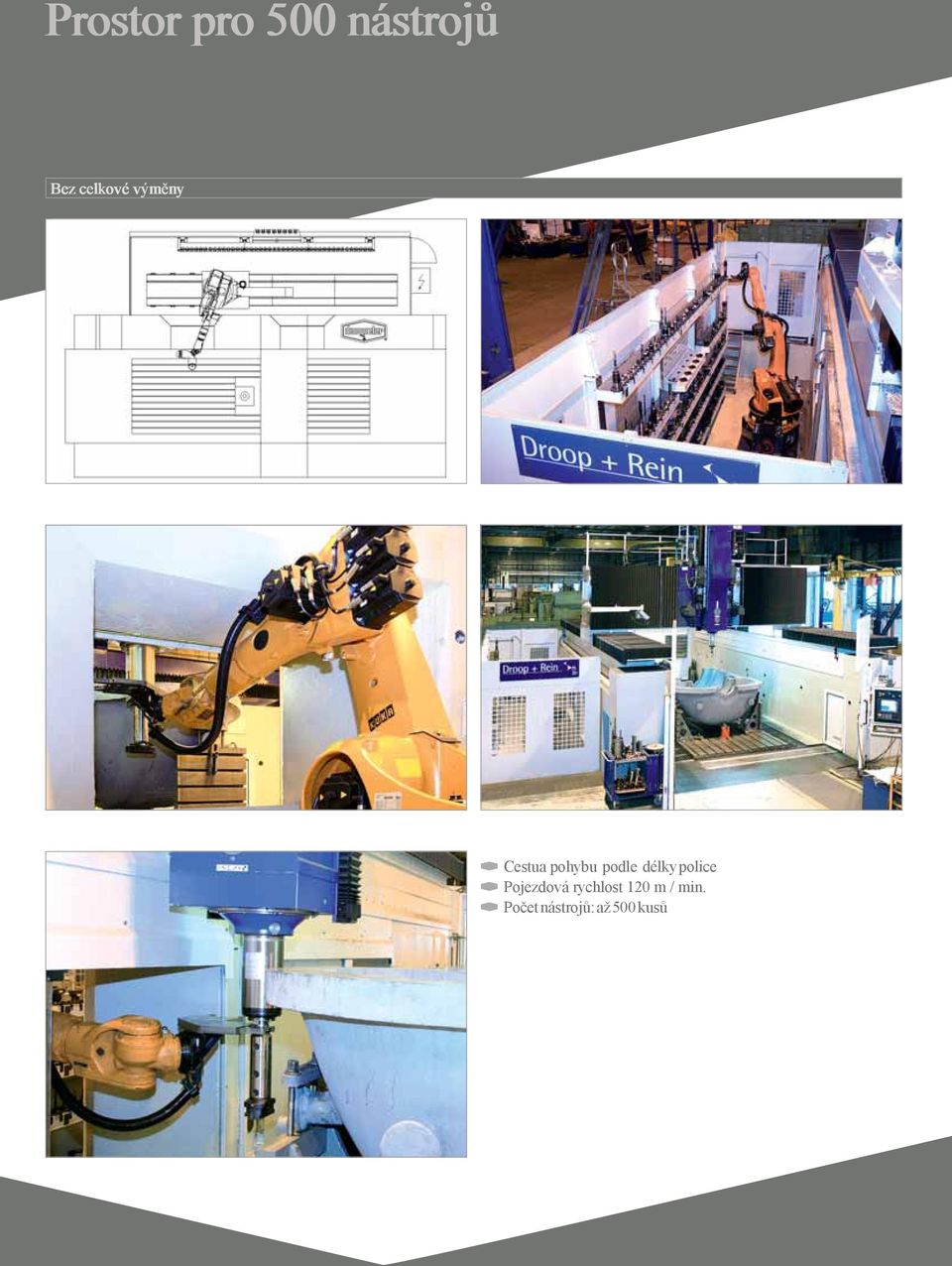

10 Prostor pro 500 nástrojů Bez celkové výměny Cestua pohybu podle délky police Pojezdová rychlost 120 m / min. Počet nástrojů: až 500 kusů

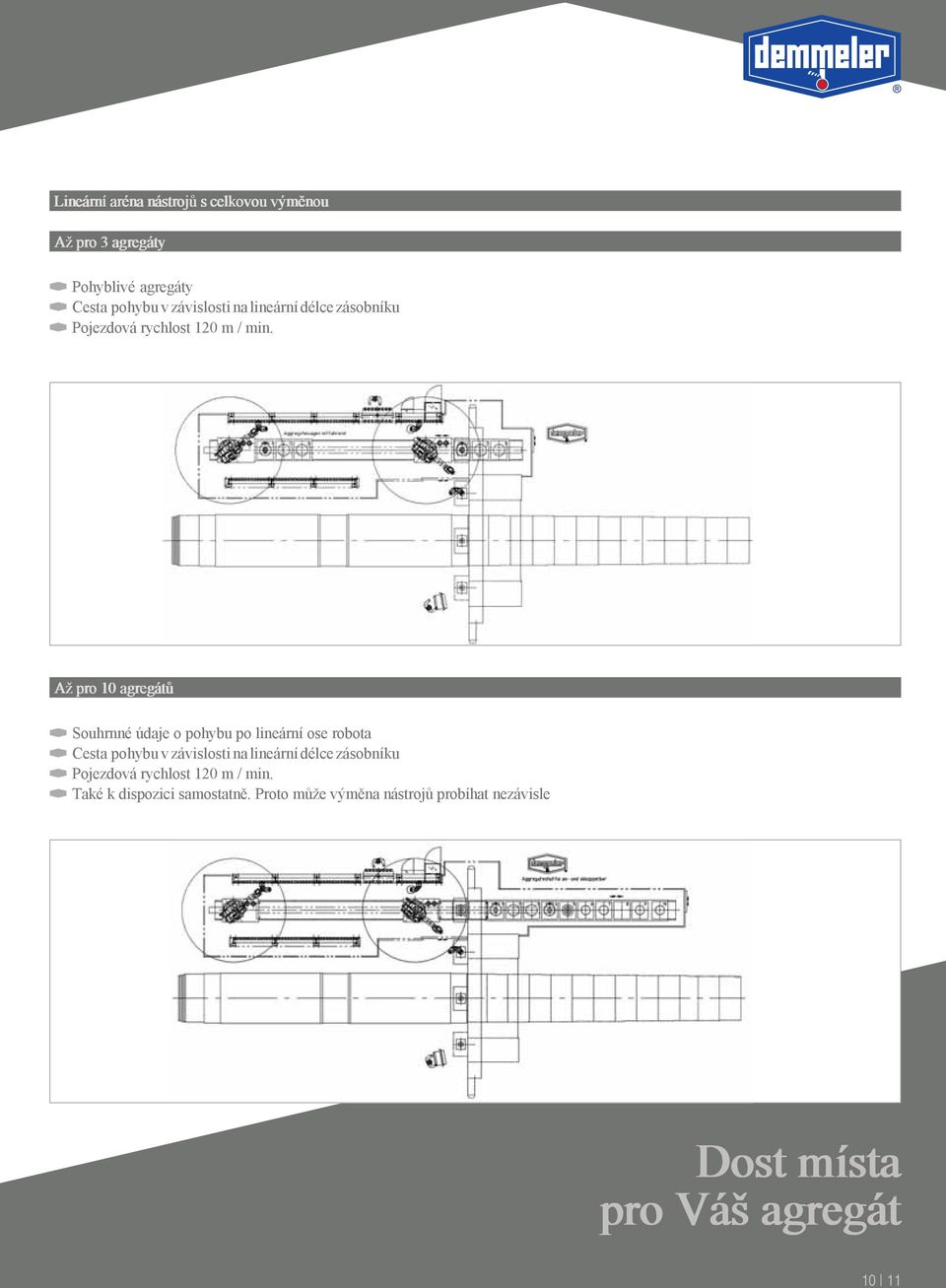

11 Lineární aréna nástrojů s celkovou výměnou Až pro 3 agregáty Pohyblivé agregáty Cesta pohybu v závislosti na lineární délce zásobníku Pojezdová rychlost 120 m / min. Až pro 10 agregátů Souhrnné údaje o pohybu po lineární ose robota Cesta pohybu v závislosti na lineární délce zásobníku Pojezdová rychlost 120 m / min. Také k dispozici samostatně. Proto může výměna nástrojů probíhat nezávisle Dost místa pro Váš agregát 10 11

12 Prostor pro 500 nástrojů Až pro 20 agregátů SK 50 a SK 60 celkový počet asi 500 kusů S jednotkou stanice Cesta pohybu asi mm Pojezdová rychlost 120 m/min. Dvě místa výměny

13 12 13

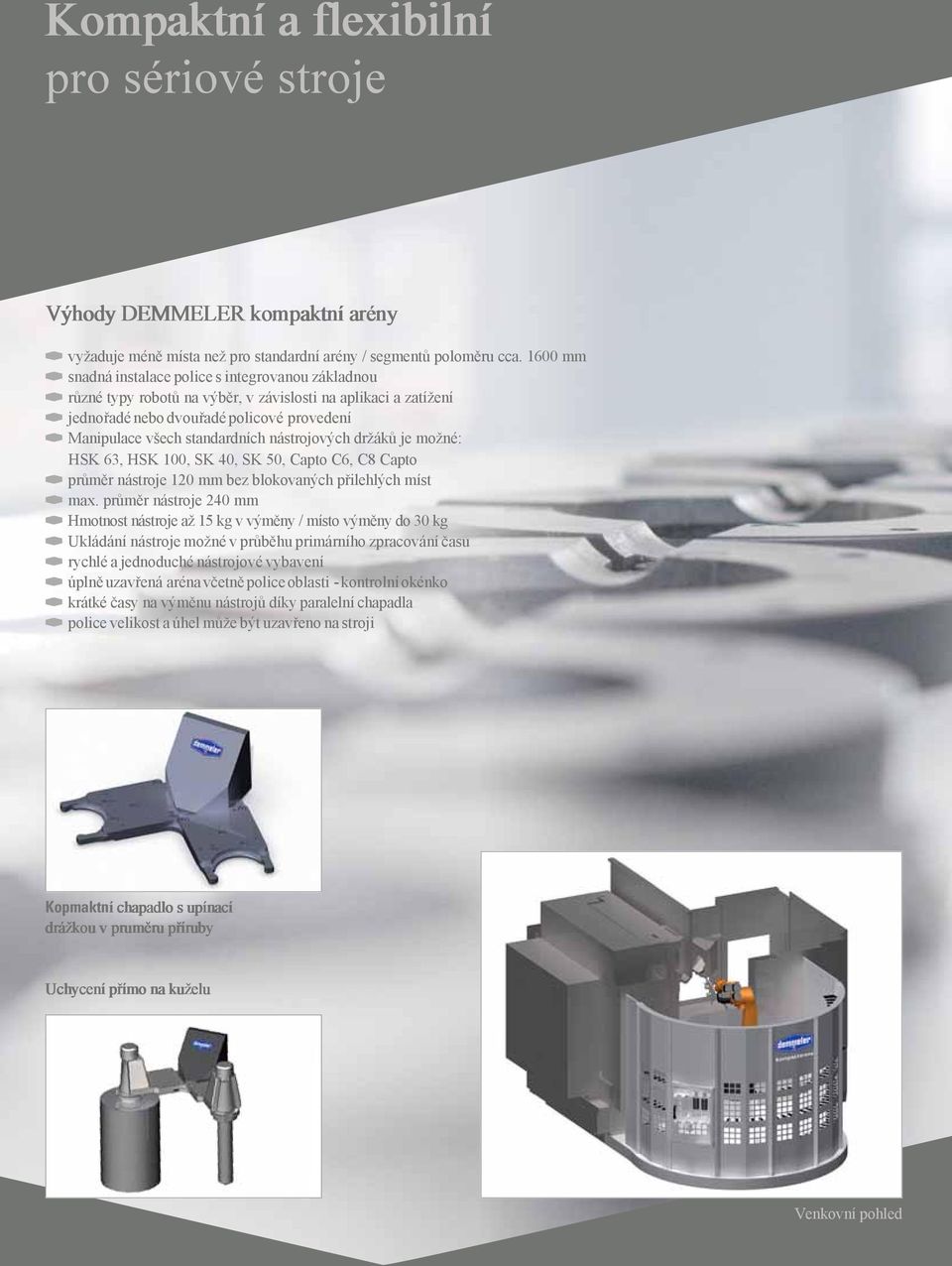

14 Kompaktní a flexibilní pro sériové stroje Výhody DEMMELER kompaktní arény vyžaduje méně místa než pro standardní arény / segmentů poloměru cca mm snadná instalace police s integrovanou základnou různé typy robotů na výběr, v závislosti na aplikaci a zatížení jednořadé nebo dvouřadé policové provedení Manipulace všech standardních nástrojových držáků je možné: HSK 63, HSK 100, SK 40, SK 50, Capto C6, C8 Capto průměr nástroje 120 mm bez blokovaných přilehlých míst max. průměr nástroje 240 mm Hmotnost nástroje až 15 kg v výměny / místo výměny do 30 kg Ukládání nástroje možné v průběhu primárního zpracování času rychlé a jednoduché nástrojové vybavení úplně uzavřená aréna včetně police oblasti - kontrolní okénko krátké časy na výměnu nástrojů díky paralelní chapadla police velikost a úhel může být uzavřeno na stroji Kopmaktní chapadlo s upínací drážkou v pruměru příruby Uchycení přímo na kuželu Venkovní pohled

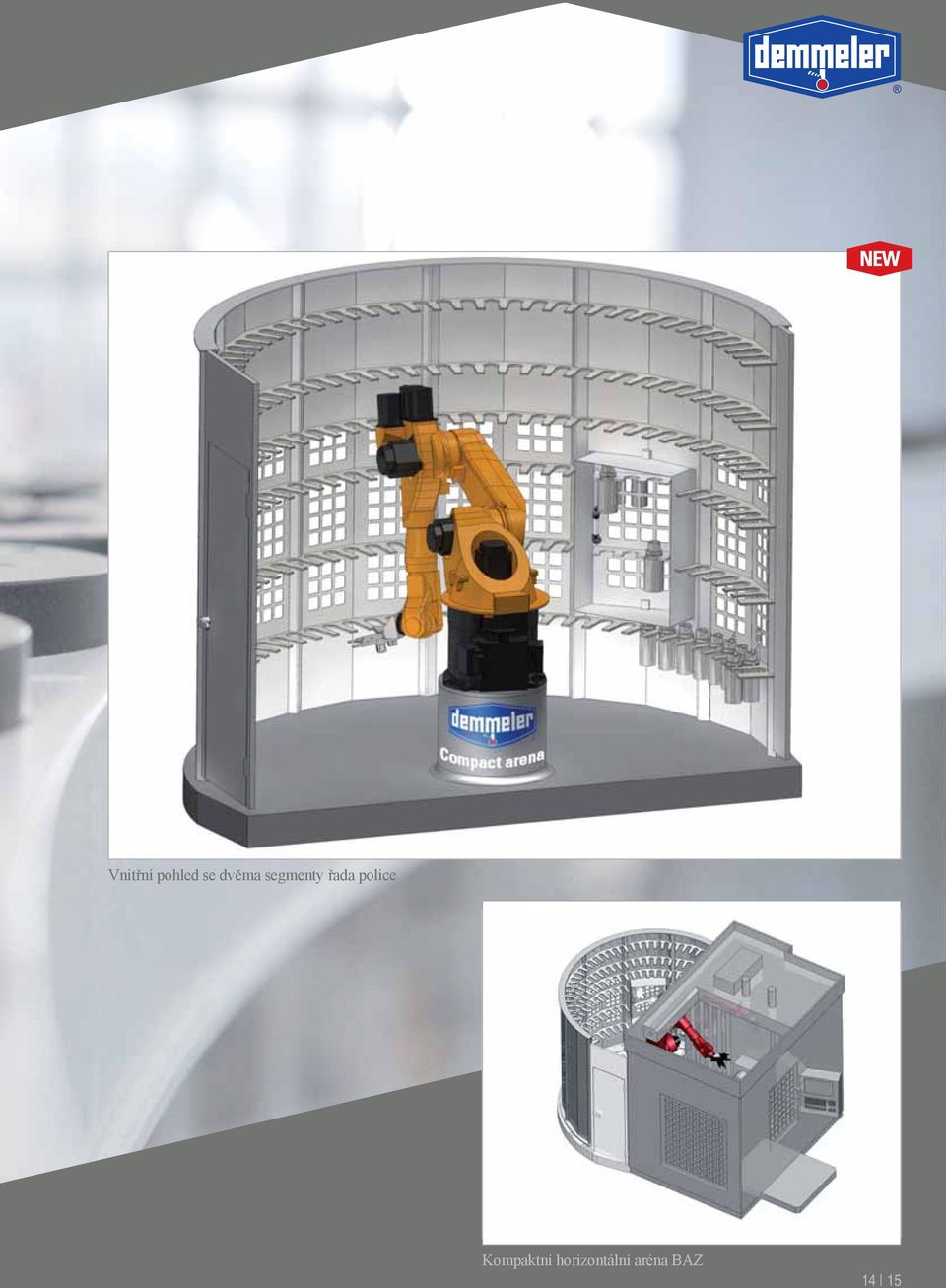

15 Vnitřní pohled se dvěma segmenty řada police Kompaktní horizontální aréna BAZ 14 15

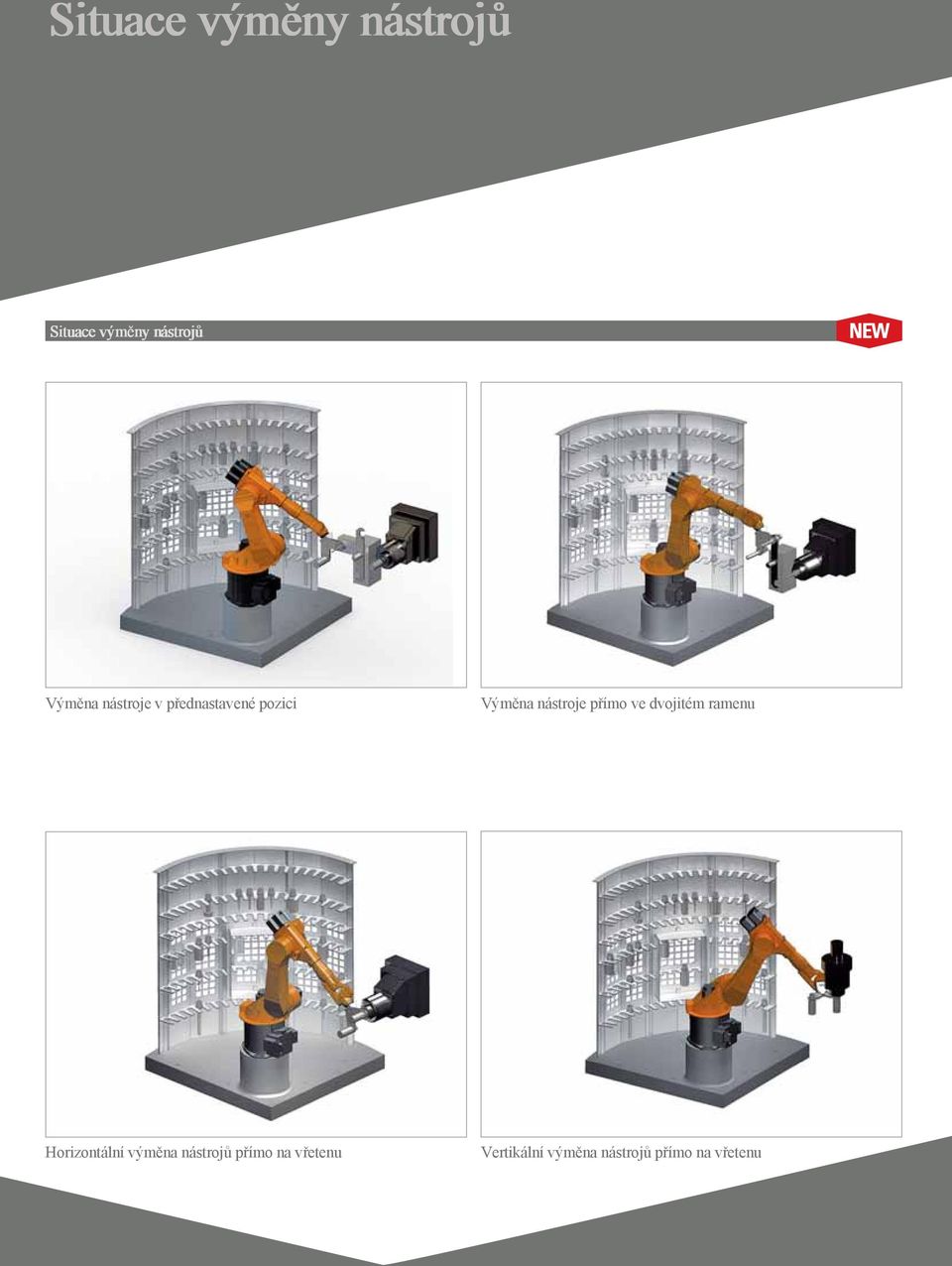

16 Situace výměny nástrojů Situace výměny nástrojů Výměna nástroje v přednastavené pozici Výměna nástroje přímo ve dvojitém ramenu Horizontální výměna nástrojů přímo na vřetenu Vertikální výměna nástrojů přímo na vřetenu

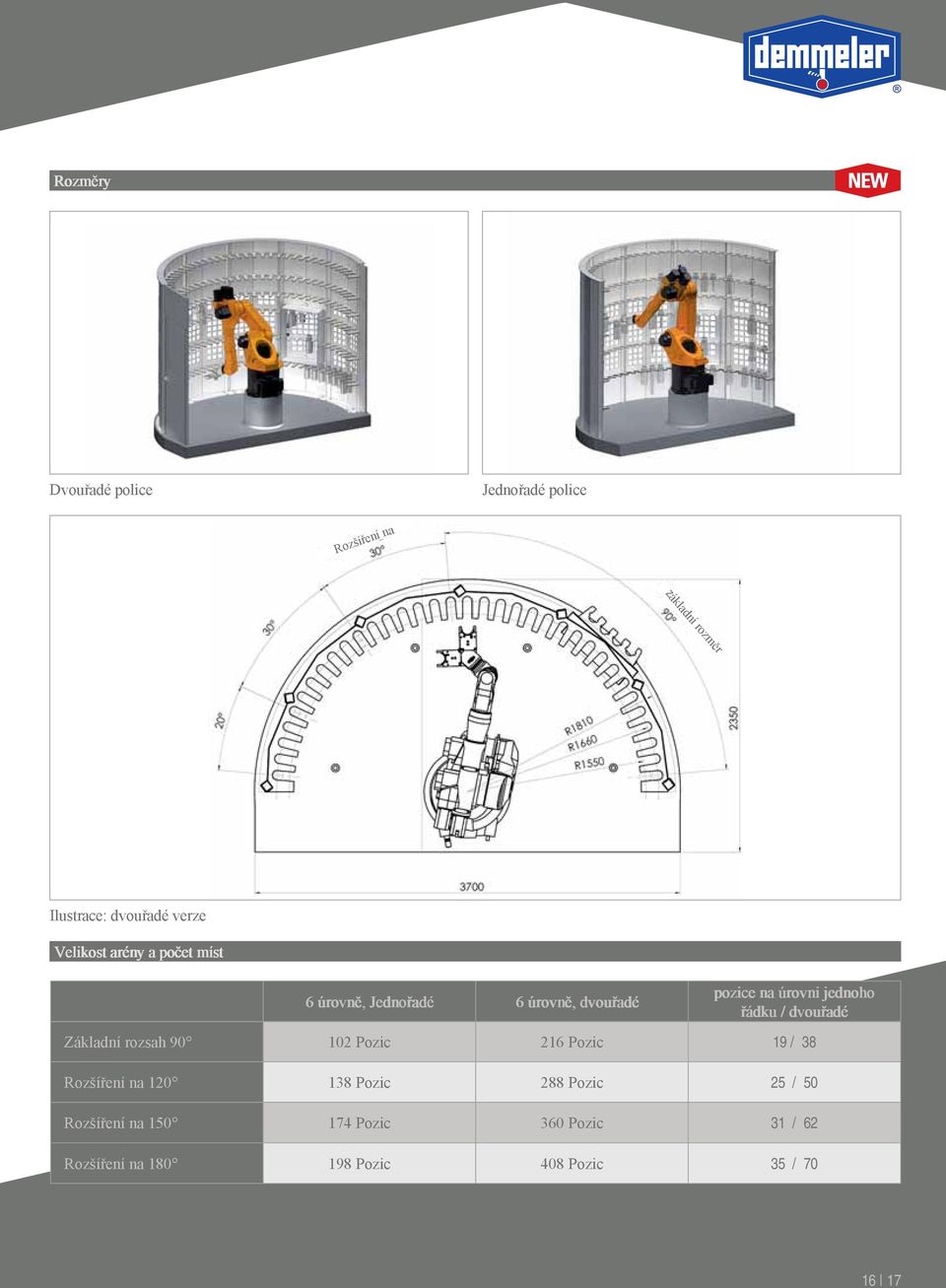

17 Rozměry Dvouřadé police Jednořadé police Rozšíření na základní rozměr Ilustrace: dvouřadé verze Velikost arény a počet míst 6 úrovně, Jednořadé 6 úrovně, dvouřadé pozice na úrovni jednoho řádku / dvouřadé Základní rozsah Pozic 216 Pozic 19 / 38 Rozšíření na Pozic 288 Pozic 25 / 50 Rozšíření na Pozic 360 Pozic 31 / 62 Rozšíření na Pozic 408 Pozic 35 /

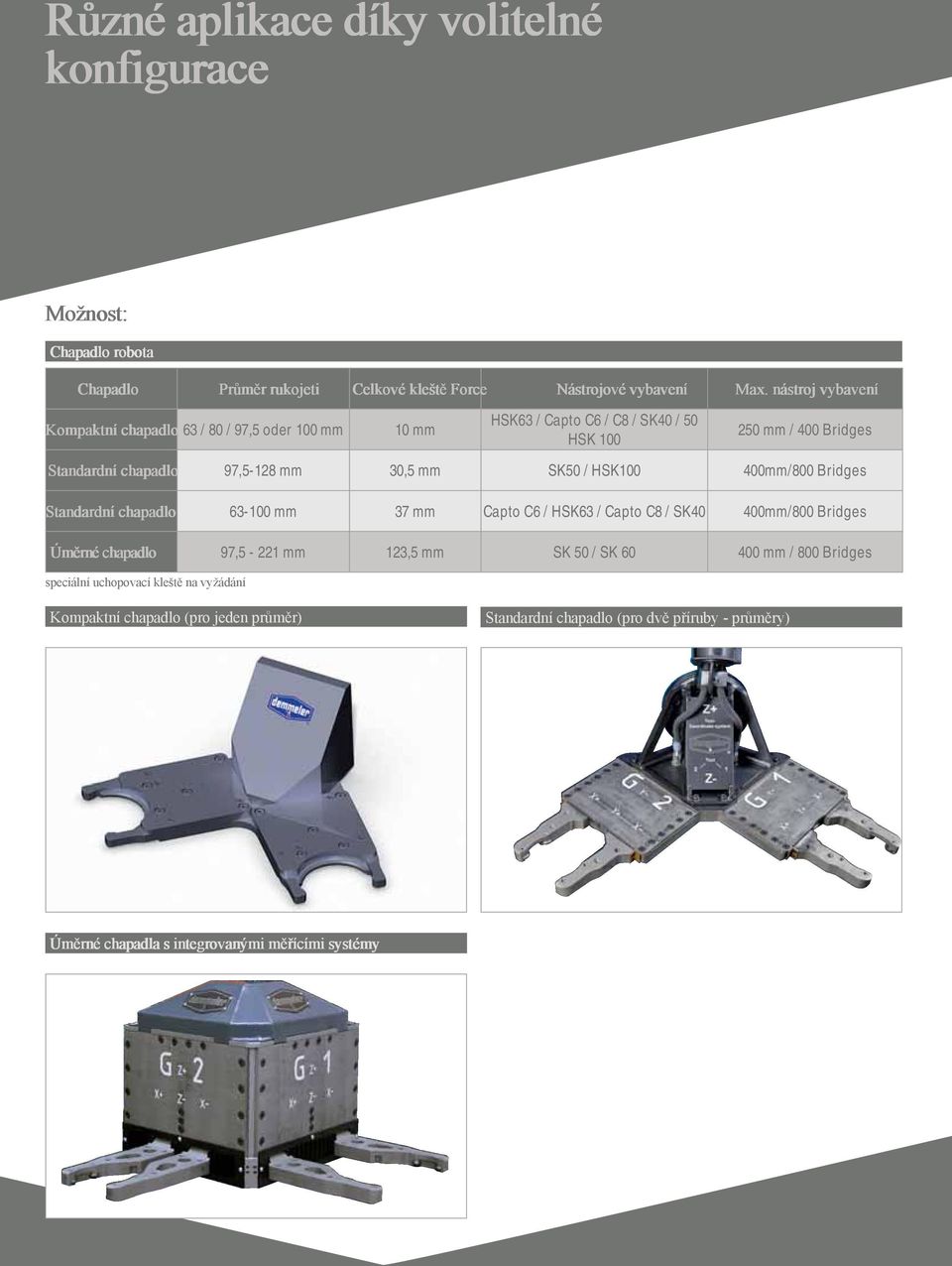

18 Různé aplikace díky volitelné konfigurace Možnost: Chapadlo robota Chapadlo Průměr rukojeti Celkové kleště Force Nástrojové vybavení Max. nástroj vybavení Kompaktní chapadlo 63 / 80 / 97,5 oder 100 mm 10 mm HSK63 / Capto C6 / C8 / SK40 / 50 HSK mm / 400 Bridges Standardní chapadlo 97,5-128 mm 30,5 mm SK50 / HSK mm/800 Bridges Standardní chapadlo mm 37 mm Capto C6 / HSK63 / Capto C8 / SK40 400mm/800 Bridges Úměrné chapadlo 97,5-221 mm 123,5 mm SK 50 / SK mm / 800 Bridges speciální uchopovací kleště na vyžádání Kompaktní chapadlo (pro jeden průměr) Standardní chapadlo (pro dvě příruby - průměry) Úměrné chapadla s integrovanými měřícími systémy

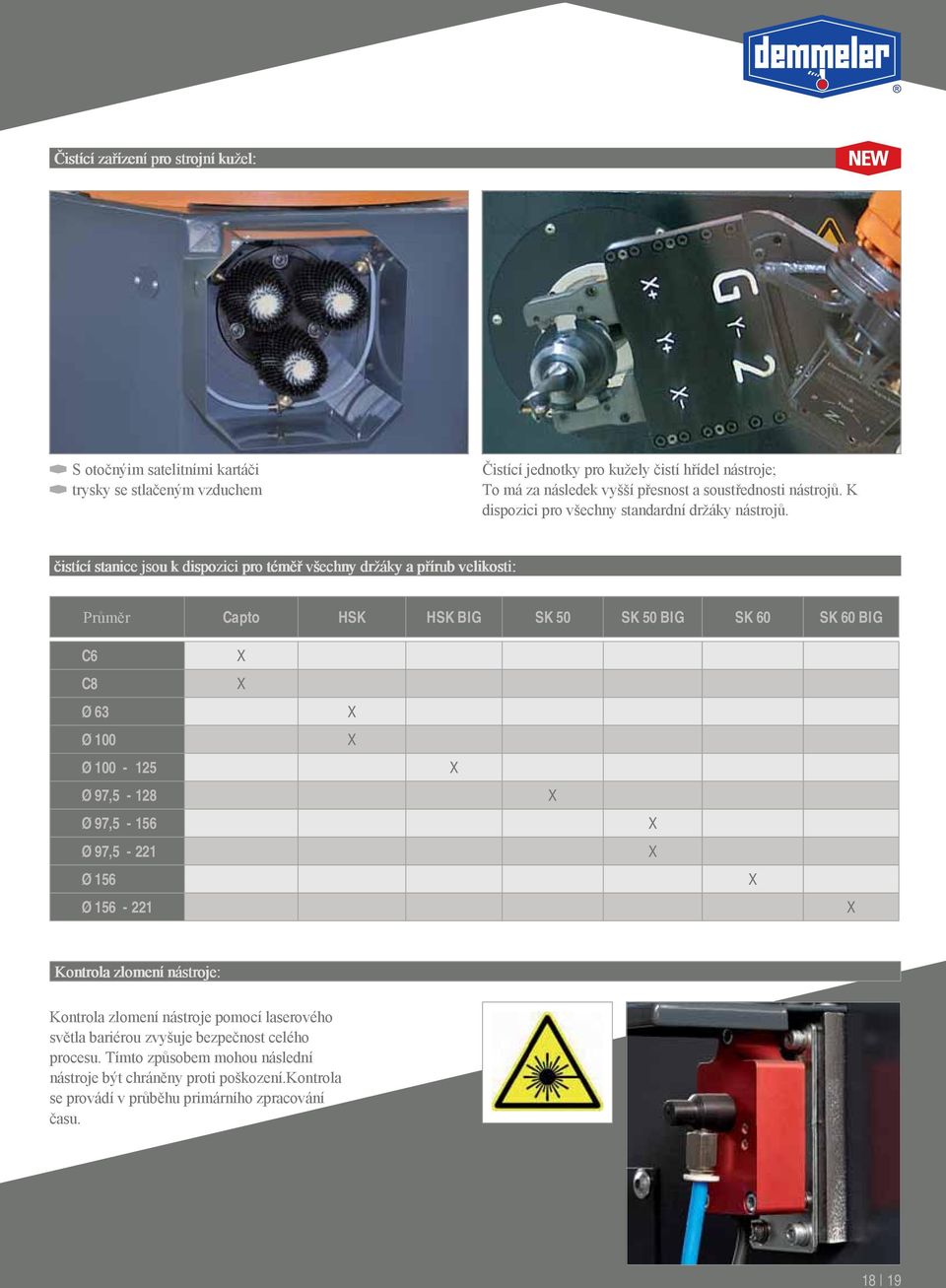

19 Čistící zařízení pro strojní kužel: S otočnýim satelitními kartáči trysky se stlačeným vzduchem Čistící jednotky pro kužely čistí hřídel nástroje; To má za následek vyšší přesnost a soustřednosti nástrojů. K dispozici pro všechny standardní držáky nástrojů. čistící stanice jsou k dispozici pro téměř všechny držáky a přírub velikosti: Průměr Capto HSK HSK BIG SK 50 SK 50 BIG SK 60 SK 60 BIG C6 C8 Ø 63 Ø 100 Ø Ø 97,5-128 Ø 97,5-156 Ø 97,5-221 Ø 156 Ø Kontrola zlomení nástroje: Kontrola zlomení nástroje pomocí laserového světla bariérou zvyšuje bezpečnost celého procesu. Tímto způsobem mohou následní nástroje být chráněny proti poškození.kontrola se provádí v průběhu primárního zpracování času

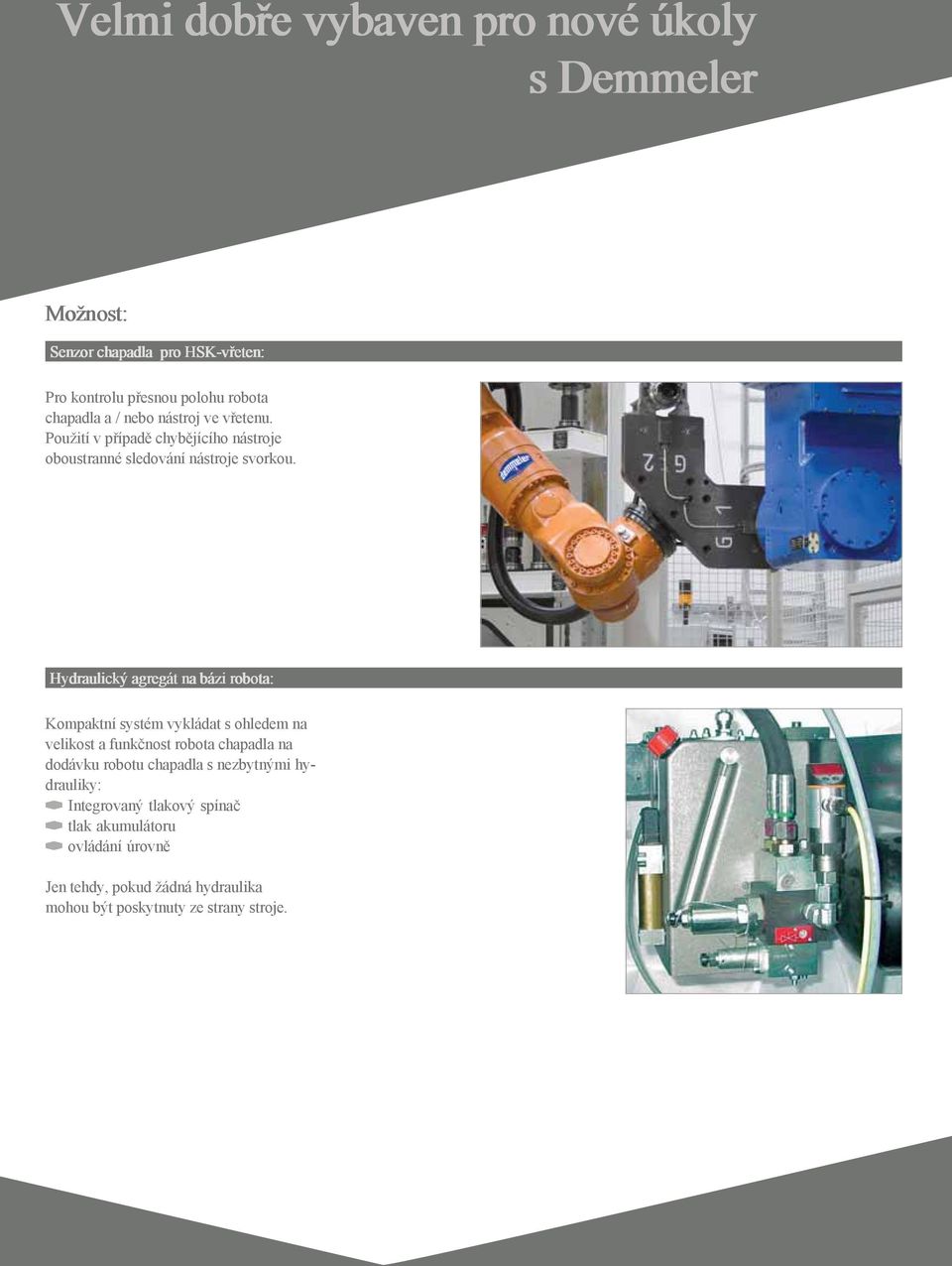

20 Velmi dobře vybaven pro nové úkoly s Demmeler Možnost: Senzor chapadla pro HSK-vřeten: Pro kontrolu přesnou polohu robota chapadla a / nebo nástroj ve vřetenu. Použití v případě chybějícího nástroje oboustranné sledování nástroje svorkou. Hydraulický agregát na bázi robota: Kompaktní systém vykládat s ohledem na velikost a funkčnost robota chapadla na dodávku robotu chapadla s nezbytnými hydrauliky: Integrovaný tlakový spínač tlak akumulátoru ovládání úrovně Jen tehdy, pokud žádná hydraulika mohou být poskytnuty ze strany stroje.

21 Dodatečné kontrolní okna v aréně Poskytuje lepší viditelnost v celé aréně, tak operátor má větší kontrolu nad uloženými nástroji. Standardní kontrolní okna Volitelné kontrolní okna Kryt se změnami a / nebo servisní dveře Volitelné rozšíření arény kompletní s integrovanýma dveřma pro výměnu nástroje. S lineárním vedení hřebenové / pastorek jednotky Pohon s elektromotorem nebo pneumatické válce začleněna do jednotky robotů možný vertikální nebo horizontální pohyb otevření Dveře výměny nástrojů Servisní dveře Střešní kroužek a / nebo střecha nad arénou Střešní kroužek nad nástrojů místech s šířkou 600 mm. Zcela uzavřená střecha brání znečištění nástrojů a kompletního robota nebo polic. Střešní kroužek Zcela uzavřen střešní prostor 20 21

22 Skladování jak si přejete Brána výměny nástroje Počet míst ukládání a / nebo vyhledávání na bráně závisí na požadavcích zákazníka Standardní číslo 2 x 8 míst na stranu s integrovanými plastovou vložkou Ukládání nástrojů možné v průběhu primárního zpracování času Vybavování získaných nástrojů, kdy stroj běží Plastové vložky jsou k dispozici pro všechny standardní držáky Kryt výměny nástrojů Počet ukládání a / nebo vyhledávání míst je omezena na 6. Také zde různé možnosti jsou k dispozici, pro identifikaci např. nástroje pomocí datového čipu. Standardní počet 1 x 6 míst s integrovanou plastovou vložkou Nástroj uložení není možné v průběhu primárního zpracování času vybavení není možné, když stroj běží

23 Identifikace nástroje pomocí datového čipu v bráně výměny nástroje: Integrována jednotka do zdymadla výměny nástroje pro identifikaci nářadí od zápisu / čtení hlavy. Různé verze k dispozici dle přání zákazníka. Počet možných nástrojů: od 2 x 4 na 2 x 8 Systém lze volitelně kombinovat s nástrojem správy k dispozici od Demmeler. Před předáním skladování a / nebo získávání bránu, jsou nástroje proskenovány na bráně a nebo jsou označeny roboty Identifikace nástroje Identifikace nástrojů pomocí datového čipu v základu robota: Integrovaná jednotka v základu robota pro identifikaci nástrojů do zápisu / čtení hlavy. Robot se pohybuje nástrojem k zápisu / čtení místo. Nástroj data číst a / nebo opatřené etiketou před vyhledáváním a / nebo skladováním Přítomnost sledování výměny nástroje v bráně : Systém pro sledování přítomnosti na všech místech, integrované do brány výměny nástroje.počet nástrojových míst možných závisí na konstrukci brány / proplachové. Tato volba je dostupná pro všechny standardní držáky nástrojů

24 Moderní softwarové ovládání pro pohodlné používání! Demmeler správa nástrojů Hlavní maska obsahuje všechny základní funkce Hlavní maska ukazuje všechny základní funkce, jako seznam nástrojů. přehled ukládání a načítání brány a postavení místa nastrojů. Řazení možnosti seznamu nástrojů: podle umístění podle stavu podle objednávky Integrované ovládání základě nejmodernějších Windows snadno ovladatelné uživatelské grafické rozhraní Vysoká dostupnost stroje díky inteligentnímu řízení robotů se systémem priorit nástroje mohou být vyměněny (jednotlivé nástroje, kompletní kazety, vozíky), při primárním zpracování času strategie poškozeného nástroje strategie podobného nástroje

25 Jednoduché propojení kontrol pomocí výsledků PC sítě ve velkém množství možností více monitorů a vstupních možností pro ovládání systému; možnost také provádět na stroji integrace externí správy nástrojů - a programových systémů jasné korekce nástroje parametrů vyloučení kompletních nástrojových dat z NC-řízení je také možné automatický program pro přenos NC-ovládání přes síť s úpravou dat nástroje díky databázových systémů, je třídění snadné: délka provozní doby poškozené nástroje typ nástroje určené použití (NC-program) délka a průměr nastavení nástrojové listu rozšiřitelná až na kompletní sada správy nástrojů správa nástrojů jednoduchá ochrana dat, jako systém pracuje s databází Video ovládání systému výměny nástroje Povinni být úspěšný s pomocí nejmodernějšího softwarové ovládání Management Administrace Řízení 24 25

26 Všechna data pod kontrolou - velmi jednoduché ovládání složitých procesů! Všechny specifické údaje nástroje mohou být uvedeny v listu nástroje dat. Navíc, definice možností jsou také možné. čistící stav řízení zlomení nástroje Provozní doba Varování Grafické znázornění celého zásobníku nástrojů Předdefinované typy nástrojů můžou být zobrazeny zhruba realisticky na monitoru. Tím se zvyšuje přehlednost a zjednodušuje vyhledávání určitých nástrojů nebo typů nástrojů. Blokované policové oblasti jsou označeny barevně.

27 Různé možnosti zobrazení ve správě nástrojů Demmeler Zde se zobrazí cíl a aktuální údaje o požadované nástroje v polici. Tabulkové zobrazení celého zásobníku nástrojů Zobrazení doby použitelnosti obsazení celého zásobníku nástrojů. Lze volit místo pro nářadí, kde je vyhrazeno nebo blokováno. Uspořádání regálových úrovní jsou zde zobrazeny také. Terminál pro správu nástrojů 26 27

28 Změňte starý za nový RETROFIT - Dejte novému stroji dynamiku Příklady inovativních řešení Aréna nástrojů v Portal-Baz Úkolem bylo vyměnit zastaralé stroje, problémové, pomalý měnič nástrojů za nové, rychlé a efektivní řešení s cílem zvýšit produktivitu systému. Stroj byl opraven a s arénou nástrojů DEMMELER, dokonale fungující, ekonomicky efektivní přístroj, který bude schopný splnit všechny požadavky, které na něm v příštích několika letech budou požadovány. Před Po

29 Pohled z vrchu Pohled z přední strany Aréna nástrojů v portálovém obráběcím centru Technické údaje: plně automatizovaná výměna nástrojů s robotem police s 205 místy pro nástroje brána s 2 x 5 paměťové / vyhledávání míst vč. Balluff nástroj čtení dat systému Nástrojové držáky SK50 příruba Ø 97,5 do 221 mm a SK 60 s návarkem - Ø 156 a 221 mm Robot s nosností 150 kg Proporcionální chapadla a integrovaná čisticí jednotka pro stroje s kuželem pro obě velikosti držáku Celou cestu ke konečnému řešení Demmeler 28 29

30 Kompetence v oblasti servisu od Demmeler... Přátelský Z důvodu spolehlivého návrhu a konstrukci našich výrobků vyžaduje jen minimální údržbu a zákaznický servis. Krátká doba odpovědi Zkušený a kompetentní Podpora a poradenstvípři uvedení do provozu v objektu zákazníka Opravy vadných dílů na místě u našich servisních techniků Odolnost Celosvětově - náhradní díly, dodávky a servis

31 Orientace na zákazníka Nejlepší možnosti vzdělávání prostřednictvím nejmodernějších výcvikových zařízení Užitečné Vozový park Demmeler Stuttgart 130 km A 7 Ulm Augsburg 80 km Munich 120 km Friedrichshafen 100 km A 96 Lindau 70 km Landsberg Memmingen Allgäu Airport 13 km Füssen Zurich 206 km Canada Sweden Finland Russia USA Netherlands Great Britan Belgium France Switzerland Austria Spain Denmark Poland Italy Czech Republic Hungary Turkey Israel United Arab Emirates India South Korea China Japan Taiwan Colombia South Africa... celosvětový! 30 31

32 Celkem 35,000 m² provozní plochy, m² plochy haly a více než 200 vysoce motivovaných zaměstnanců! Těšíme se na setkání s Vámi! Demmeler prodejna, vývoj a výcvikové středisko THE ORIGINAL Made in Germany Firemní brožura 3D svařovací stoly s upínacím systémem System D16,D28 Manipulátory NC-otočné stoly Seznam strojů Layout & Typesetting: Demmeler nabízí více!! Práva k technickým změnám, údaje o rozměrech, stejně jako tiskové chyby jsou vyhrazeny / Jak: říjen 2010 / verze 6.0 / Copyright Demmeler Telephone:(+420) info@demmeler.cz Internet:
