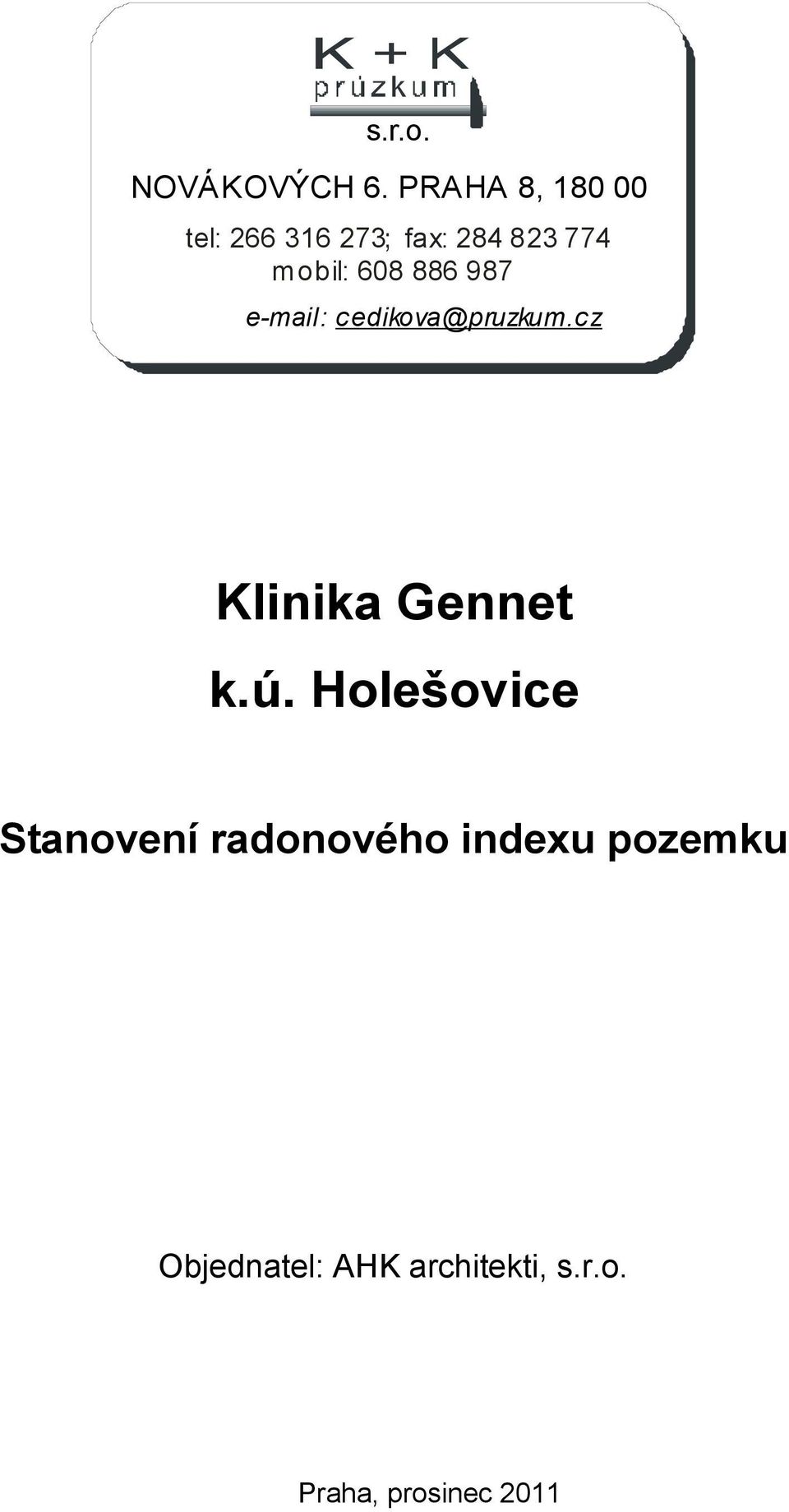

1 s.r.o. NOVÁKO VÝCH 6. PRAHA 8, tel: ; fax: mobil: Klinika Gennet k.ú. Holešovice Stanovení radonového indexu pozemku Objednatel: AHK architekti, s.r.o. Praha, prosinec 2011

2 Obsah 1. ÚVOD ZÁKLADNÍ ÚDAJE STAVBY METODIKA PRŮZKUMU ZHODNOCENÍ VÝSLEDKŮ Geologické poměry Objemová aktivita radonu v půdním vzduchu STANOVENÍ RADONOVÉHO INDEXU POZEMKU ZÁVĚR... 7 Přílohy 1) Výsledky měření objemové aktivity radonu v půdním vzduchu 2) Přehledná situace zájmového území 3) Situace sond 2

3 1. ÚVOD V této zprávě uvádíme výsledky měření radonového průzkumu pozemku při ulici Kostelní v k.ú. Holešovice. Investor na řešeném pozemku připravuje výstavbu Kliniky Gennet. Objemová aktivita radonu ve vnitřním ovzduší obytných a pobytových prostor je závislá na radioaktivitě podložních hornin, dispozici a provedení staveb a způsobu jejich užívání. Předkládaná zpráva představuje stanovení radonového indexu pozemku, hodnotící geologické podloží a základové zeminy z hlediska rizika pronikání radonu z podloží do vnitřního ovzduší staveb. Výsledky šetření, obsažené ve zprávě jsou podkladem pro projektování a realizaci ochrany stavby proti radonu z podloží. Použitá metodika průzkumu je popsána v doporučení náměstka předsedkyně SÚJB pro radiační ochranu, Metodika pro stanovení radonového indexu pozemku (2004). Radonový index pozemku se stanovuje na základě měření objemové aktivity radonu v půdním vzduchu, v závislosti na plynopropustnosti základových zemin stanovované metodou odborného posouzení (viz odstavec výše citované metodiky), s uvážením vlastností geologického podloží. Ochrana stavby proti radonu z podloží je standardizována ČSN ZÁKLADNÍ ÚDAJE STAVBY Název: Klinika Gennet, k.ú. Holešovice Katastrální území: Holešovice Okres: Hlavní město Praha Kraj : Hlavní město Praha 3

4 Odběrná místa měření objemové aktivity radonu v půdním vzduchu byla na řešeném území rozmístěna v pravidelné síti tak, aby byl získán dostatečný soubor hodnot pro vyhodnocení. 3. METODIKA PRŮZKUMU Cílem radonového průzkumu je stanovení radonového indexu pozemku, podle kterého se volí ochrana stavby proti radonu z podloží. Objemová aktivita radonu v půdním vzduchu byla stanovena na základě měření z odběrných míst umístěných v pravidelné síti 10 x 10 m na půdorysu budoucí stavby a v jejím nejbližším okolí. Půdorys budoucí stavby byl v terénu vymezen dle výkresu umístění stavby dodaného objednatelem. Půdní vzduch byl odebrán z hloubek 0,8 m pomocí maloprůměrových odběrových tyčí. Velkoobjemovou injekční stříkačkou (Janettou) byl půdní vzduch přenesen do scintilační komory Lucasova typu. Na přístroji typu LUK byly odečítány napěťové impulsy a objemová aktivita radonu byla stanovena pomocí kalibrační konstanty. V půdorysu budoucí stavby a jejím nejbližším okolí byly umístěny body pro odběr vzorků půdního vzduchu. 16 odběrových míst pokrývalo co možná nejrovnoměrněji budoucí zastavěnou plochu. Rozmístění odběrových bodů je v příloze č. 3. Stanovení plynopropustnosti zemin je provedeno odborným posouzením, pro které byly na pozemku provedeny dva vrty do hloubky 0,8 m. Při odběrech vzorků půdního vzduchu byly zaznamenávány subjektivní charakteristiky odběru klasifikující odpor pístu odběrové stříkačky janette ve třech stupních 1 bez odporu, 2 odpor slabý, 3 s odporem. Kalibrace scintilačních komor proběhla v laboratoři hygieny záření SZÚ Praha dne Srovnávací měření proběhlo na referenčních plochách Cetyně, Bohostice a Buk. Měřící technika byla jako stanovené měřidlo ověřena Autorizovaným metrologickým střediskem při Státním ústavu jaderné, chemické a biologické ochrany, Kamenná dne (OL č. 4271). 4

5 4. ZHODNOCENÍ VÝSLEDKŮ Zhodnocení radonového indexu pozemku je provedeno na základ ě geologické stavby území, ze které je odvozena plynopropustnost zemin pro radon a dle měřených objemových aktivit Geologické poměry Předkvartérní podklad zájmového území tvoří horniny barrandienského paleozoika - ordoviku, který je zde zastoupen letenským souvrstvím. Jedná se o tmavě šedé prachovité břidlice s vložkami a polohami prachovců, pískovců a křemenců. V období kvartéru se v dané lokalitě ukládaly fluviální sedimenty údolní terasy Vltavy. Převládají zde písky a písčité štěrky. Ve vyšších polohách se mohou objevovat štěrkopísky až slabě zahliněné písky. Nejsvrchnější polohu pokryvných útvarů tvoří navážky. Dle námi provedených sond se jedná o písčité hlíny s příměsí stavebního odpadu. V řešeném území byly provedeny 2 sondy, které charakterizuje profil do hloubky 0,80 m. č.sondy mocnost v cm popis půdního profilu S písčitohlinitá navážka s úlomky hornin, cihel a různorodou příměsí S písčitohlinitá navážka s úlomky hornin, cihel a různorodou příměsí 5

6 Na kontaktu stavby a podloží lze očekávat: - fluviální sedimenty plynopropustnost vysoká - navážka plynopropustnost střední, vysoká subjektivní hodnocení odporu sání při odběru půdního vzduchu: odpor: viz tabulka v příloze č. 1 Vzhledem k tomu, že pro odborné určení plynopropustnosti na kontaktu stavby a podloží se uvažuje ta, která je nejvyšší a s přihlédnutím na subjektivní hodnocení odporu sání, lze řešené území hodnotit vysokou plynopropustností Objemová aktivita radonu v půdním vzduchu Objemová aktivita radonu v půdním vzduchu byla prověřena na 16 odběrných místech. Meteorologické podmínky: slunečno, mírný vítr, teplota se pohybovala kolem 3 C, Datum měření: Výsledky jsou uvedeny v tabulce v příloze č. 1. Situace sond, ze které je patrno umístění jednotlivých sond, je v příloze č. 3, této zprávy. Při stanovení objemové aktivity radonu v půdním vzduchu jsme vycházeli ze statistického zpracování celého souboru měření a předkládáme charakteristickou hodnotu, která je označena jako třetí kvartil a kterou považujeme za určující pro řešení radonového indexu pozemku, kdy je respektováno nejpravděpodobnější rozdělení objemových aktivit v ploše při zohlednění výskytu veličin vyšších než průměr. 6

7 C A jednotka hodnota Minimální hodnota kbq/m 3 1,2 Maximální hodnota kbq/m 3 25,3 Průměrná hodnota kbq/m 3 8,4 Medián kbq/m 3 8,4 Třetí kvartil kbq/m 3 10,5 Přesnost je dána postupem při měření, který byl ověřen dne při porovnávacích měření objemové aktivity radonu na referenčních plochách - ověřením přístroje v autorizovaném metrologickém středisku pro měřidla aktivity radonu a ekvivalentní aktivity radonu v Příbrami - Kamenné. Kalibrační list přístroje je č. 4271/ STANOVENÍ RADONOVÉHO INDEXU POZEMKU Na základě provedeného měření byly stanoveny následující hodnoty: Třetí kvartil objemové aktivity radonu v půdním vzduchu má hodnotu 10,5 kbq/m 3. Horninové prostředí zájmové lokality je charakterizováno vysokou plynopropustností. Pro informaci uvádíme tabulku pro stanovení radonového indexu pozemku v situaci, kdy je znám třetí kvartil souboru měření objemových aktivit radonu v půdním vzduchu a je známa plynopropustnost základových zemin. Radonový index pozemku Objemová aktivita 222 Rn v půdním vzduchu (kbq.m -3 ) vysoký c A 100 c A 70 c A 30 střední 30 c A < c A < c A < 30 nízký c A < 30 c A < 20 c A < 10 nízká střední vysoká Plynopropustnost střední. Na základě výše uvedených hodnot jsme stanovili radonový index pozemku jako 7

8 6. ZÁVĚR Na základě posouzení objemové aktivity radonu v půdním vzduchu a posouzení plynopropustnosti zemin lze na lokalitě ( k.ú. Holešovice, určené k výstavbě Kliniky Gennet) stanovit střední radonový index pozemku. Dle odst. 4 6 zákona č. 18/1997 Sb. stavba umístěná na pozemku s vyšším než nízkým radonovým indexem, musí být preventivně chráněna proti pronikání radonu z geologického podloží. Na základě výsledků stanovení radonového indexu pozemku je nutno realizovat ochranná opatření vedoucí ke snížení přírodního ozáření. Zjištěný radonový index vyžaduje provedení ochranných opatření proti pronikání radonu z podloží do budov. Mezi základní, v této souvislosti, pat ří utěsnění veškerých prostupů instalačních vedení vedoucí ze země do objektu a zabezpečení neporušenosti základové desky či vyrovnávacího betonu podlahy (pracovní spáry, smršťování, statické trhliny apod.). Dále je nutné, aby spodní stavba byla oddělena protiradonovou izolací, která ji ochrání i proti účinkům zemní vlhkosti a ev. lokálně zvýšené hladině podzemní vody. Z ochranných bariér je nutno zvolit takovou, která bude odolná proti mechanickému poškození a její funkčnost bude po celou dobu životnosti stavby. Výše uvedený návrh ochrany je však třeba považovat jako doporučující. Definitivní řešení uváží projektant s přihlédnutím k výsledkům průzkumu a ČSN Vypracovala: Ing. Klára Jendřejčíková Oprávnění zvláštní odborné způsobilosti k vykonávání činnosti zvláště důležitých z hlediska radiační ochrany evid. č Měření provedl: Petr Hofman K+K průzkum, s.r.o. - Držitel povolení SÚJB (e.č , č.j /2010) k nakládání se zdroji ionizujícího záření s vymezením rozsahu činnosti na měření a hodnocení výskytu radonu na stavebních pozemcích 8

9 Klinika Gennet k.ú. Holešovice objemová aktivita radonu v půdním vzduchu c A (kbq.m -3 ) č. měření c A odpor sání 1 2, , , , , , , , , , , , , , , ,7 2 Subjektivní popis sání: s odporem 3 slabý odpor 2 bez odporu 1 9
