1 s.r.o. NOVÁKO VÝCH 6. PRAHA 8, tel: ; fax: mobil: Rekonstrukce a dostavba polikliniky ulice Hvězdova, Praha 4 Stanovení radonového indexu pozemku Praha, červen 2013 č.z. 22/2013

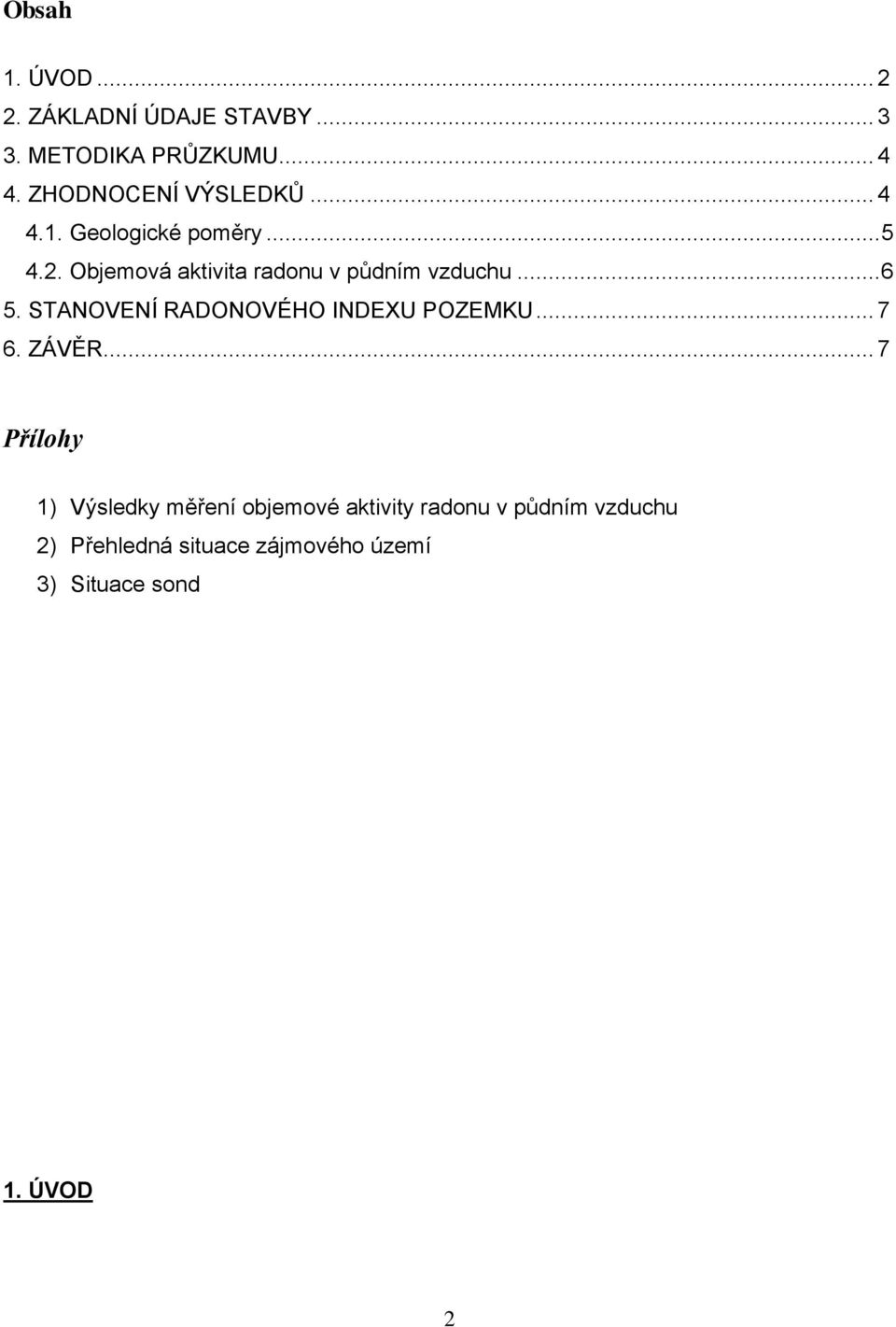

2 Obsah 1. ÚVOD ZÁKLADNÍ ÚDAJE STAVBY METODIKA PRŮZKUMU ZHODNOCENÍ VÝSLEDKŮ Geologické poměry Objemová aktivita radonu v půdním vzduchu STANOVENÍ RADONOVÉHO INDEXU POZEMKU ZÁVĚR... 7 Přílohy 1) Výsledky měření objemové aktivity radonu v půdním vzduchu 2) Přehledná situace zájmového území 3) Situace sond 1. ÚVOD 2

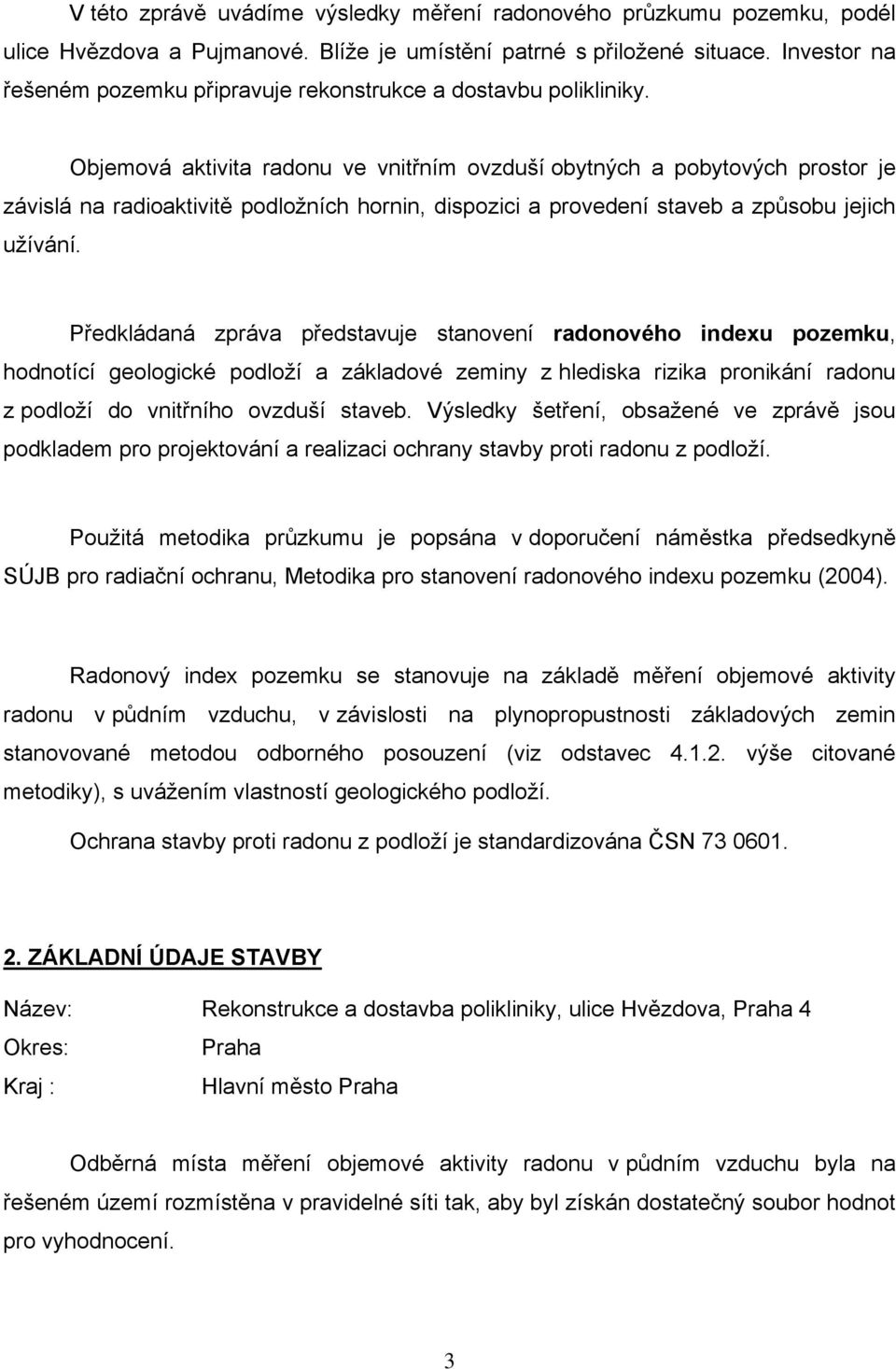

3 V této zprávě uvádíme výsledky měření radonového průzkumu pozemku, podél ulice Hvězdova a Pujmanové. Blíže je umístění patrné s přiložené situace. Investor na řešeném pozemku připravuje rekonstrukce a dostavbu polikliniky. Objemová aktivita radonu ve vnitřním ovzduší obytných a pobytových prostor je závislá na radioaktivitě podložních hornin, dispozici a provedení staveb a způsobu jejich užívání. Předkládaná zpráva představuje stanovení radonového indexu pozemku, hodnotící geologické podloží a základové zeminy z hlediska rizika pronikání radonu z podloží do vnitřního ovzduší staveb. Výsledky šetření, obsažené ve zprávě jsou podkladem pro projektování a realizaci ochrany stavby proti radonu z podloží. Použitá metodika průzkumu je popsána v doporučení náměstka předsedkyně SÚJB pro radiační ochranu, Metodika pro stanovení radonového indexu pozemku (2004). Radonový index pozemku se stanovuje na základě měření objemové aktivity radonu v půdním vzduchu, v závislosti na plynopropustnosti základových zemin stanovované metodou odborného posouzení (viz odstavec výše citované metodiky), s uvážením vlastností geologického podloží. Ochrana stavby proti radonu z podloží je standardizována ČSN ZÁKLADNÍ ÚDAJE STAVBY Název: Rekonstrukce a dostavba polikliniky, ulice Hvězdova, Praha 4 Okres: Praha Kraj : Hlavní město Praha Odběrná místa měření objemové aktivity radonu v půdním vzduchu byla na řešeném území rozmístěna v pravidelné síti tak, aby byl získán dostatečný soubor hodnot pro vyhodnocení. 3

4 3. METODIKA PRŮZKUMU Cílem radonového průzkumu je stanovení radonového indexu pozemku, podle kterého se volí ochrana stavby proti pronikání radonu z podloží. Objemová aktivita radonu v půdním vzduchu byla stanovena na základě měření z odběrných míst umístěných v pravidelné síti 8 x 7 m na půdorysu budoucí přístavby a v jejím nejbližším okolí. Půdorys budoucí stavby byl v terénu vymezen dle výkresu umístění stavby dodaného objednatelem. Půdní vzduch byl odebrán z hloubek 0,8 m pomocí maloprůměrových odběrových tyčí. Velkoobjemovou injekční stříkačkou (Janettou) byl půdní vzduch přenesen do scintilační komory Lucasova typu. Na přístroji typu LUK byly odečítány napěťové impulsy a objemová aktivita radonu byla stanovena pomocí kalibrační konstanty. V půdorysu budoucí stavby a jejím nejbližším okolí byly umístěny body pro odběr vzorků půdního vzduchu. 15 odběrových míst pokrývalo co možná nejrovnoměrněji budoucí zastavěnou plochu. Rozmístění odběrových bodů je v příloze č. 4. Stanovení plynopropustnosti zemin je provedeno na základě odborného posouzení inženýrských geologů a hydrogeologů. Při odběrech vzorků půdního vzduchu byly zaznamenávány subjektivní charakteristiky odběru klasifikující odpor pístu odběrové stříkačky janette ve třech stupních 1 bez odporu, 2 odpor slabý, 3 s odporem. Kalibrace scintilačních komor proběhla v laboratoři hygieny záření SZÚ Praha dne Srovnávací měření proběhlo na referenčních plochách Cetyně, Bohostice a Buk. Měřící technika byla jako stanovené měřidlo ověřena Autorizovaným metrologickým střediskem při Státním ústavu jaderné, chemické a biologické ochrany, Kamenná dne (OL č. 4271). 4

5 4. ZHODNOCENÍ VÝSLEDKŮ Zhodnocení radonového indexu pozemku je provedeno na základě geologické stavby území, ze které je odvozena plynopropustnost zemin pro radon a dle měřených objemových aktivit Geologické poměry Geologické poměry byly posouzeny inženýrskými geology a hydrogeology. Současně s radonovým průzkumem byl proveden inženýrskogeologický a hydrogeologický průzkum Mgr. Branislavem Kuthanem, který byl podkladem pro tuto kapitolu. Podrobněji jsou geologické poměry popsány ve výše zmiňovaném průzkumu. Předkvartérní podklad zájmového území tvoří tmavě šedé jílovité břidlice místy s polohami vápnitých břidlic a deskovitých vápenců, stratigraficky náležejících do kopaninského souvrství (silur). Skalní podklad zájmové lokality lze rozdělit do 3 kvalitativních zón: - zcela eluviálně rozložená jílovitá břidlice charakteru zeminy - velmi zvětralá jílovitá břidlice s hlinitostřípkovitým rozpadem - slabě zvětralá jílovitá břidlice s ojedinělým výskytem poloh pevných vápnitých břidlic a vápenců V období kvartéru se v dané lokalitě ukládaly fluviální, eolicko-deluviální a deluviální sedimenty. Fluviální terasové sedimenty jsou v zájmovém území zastoupeny hlinitým až jílovitým pískem s příměsí štěrkovitých valounů. Pod touto vrstvou se nachází eolicko-deluviální sedimenty reprezentované jílovitým až písčitojílovitým štěrkem s 2 10cm valouny. Nejníže uloženou vrstvou kvartérních sedimentů jsou deluviální sedimenty, tvořené hlínou s hojnými drobnými úlomky břidlic a ojediněle i drobnými křemennými valouny. Nejsvrchnější polohu pokryvných útvarů tvoří různorodé navážky, převážně charakteru písčité hlíny se stavebním odpadem. Na kontaktu stavby a podloží lze očekávat: - antropogenní uloženiny plynopropustnost střední - fluviální terasové sedimenty plynopropustnost střední 5

6 - eolicko - deluviální sedimenty - plynopropustnost střední Dle subjektivního hodnocení odporu sání při odběru půdního vzduchu byla plynopropustnost vyhodnocena jako střední. Odpor v jednotlivých odběrných bodech: viz tabulka v příloze č. 1 Vzhledem k tomu, že pro odborné určení plynopropustnosti na kontaktu stavby a podloží se uvažuje ta, která je nejvyšší a s přihlédnutím na subjektivní hodnocení odporu sání, lze řešené území hodnotit střední plynopropustností Objemová aktivita radonu v půdním vzduchu Objemová aktivita radonu v půdním vzduchu byla prověřena na 15 odběrných místech. Meteorologické podmínky: slunečno, mírný vítr, teplota se pohybovala kolem 24 C, Popis situace pozemku: travnatá plocha před poliklinikou Datum měření: Výsledky jsou uvedeny v tabulce v příloze č. 1. Situace sond, ze které je patrno umístění jednotlivých sond, je v příloze č. 4, této zprávy. Při stanovení objemové aktivity radonu v půdním vzduchu jsme vycházeli ze statistického zpracování celého souboru měření a předkládáme charakteristickou hodnotu, která je označena jako třetí kvartil a kterou považujeme za určující pro řešení radonového indexu pozemku, kdy je respektováno nejpravděpodobnější rozdělení objemových aktivit v ploše při zohlednění výskytu veličin vyšších než průměr. CA jednotka hodnota Minimální hodnota kbq/m 3 2,4 Maximální hodnota kbq/m 3 27,2 Průměrná hodnota kbq/m 3 11,1 Medián kbq/m 3 9,9 6

7 Třetí kvartil kbq/m 3 14,3 Přesnost je dána postupem při měření, který byl ověřen dne při porovnávacích měření objemové aktivity radonu na referenčních plochách - ověřením přístroje v autorizovaném metrologickém středisku pro měřidla aktivity radonu a ekvivalentní aktivity radonu v Příbrami - Kamenné. Kalibrační list přístroje je č. 4271/ STANOVENÍ RADONOVÉHO INDEXU POZEMKU Na základě provedeného měření byly stanoveny následující hodnoty: Třetí kvartil objemové aktivity radonu v půdním vzduchu má hodnotu 14,3 kbq/m 3. Horninové prostředí zájmové lokality je charakterizováno střední plynopropustností. Pro informaci uvádíme tabulku pro stanovení radonového indexu pozemku v situaci, kdy je znám třetí kvartil souboru měření objemových aktivit radonu v půdním vzduchu a je známa plynopropustnost základových zemin. Radonový index pozemku Objemová aktivita 222 Rn v půdním vzduchu (kbq.m -3 ) vysoký c A 100 c A 70 c A 30 střední 30 c A < c A < c A < 30 nízký c A < 30 c A < 20 c A < 10 nízká střední vysoká Plynopropustnost Na základě výše uvedených hodnot jsme stanovili radonový index pozemku jako nízký. 6. ZÁVĚR Na základě posouzení objemové aktivity radonu v půdním vzduchu a posouzení plynopropustnosti zemin lze na lokalitě (Praha 4, určené k rekonstrukci a dostavbě polikliniky) stanovit nízký radonový index pozemku. 7

8 Dle odst. 4 6 zákona č. 18/1997 Sb. stavba umístěná na pozemku s vyšším než nízkým radonovým indexem, musí být preventivně chráněna proti pronikání radonu z geologického podloží. Na základě výsledků stanovení radonového indexu pozemku není nutno realizovat ochranná opatření vedoucí ke snížení přírodního ozáření. Vypracovala: Ing. Klára Jendřejčíková Oprávnění zvláštní odborné způsobilosti k vykonávání činnosti zvláště důležitých z hlediska radiační ochrany evid. č Měření provedl: Petr Hofman Geologická spolupráce: Mgr. Branislav Kuthan K+K průzkum, s.r.o. - Držitel povolení SÚJB (e.č , č.j /2010) k nakládání se zdroji ionizujícího záření s vymezením rozsahu činnosti na měření a hodnocení výskytu radonu na stavebních pozemcích Rekonstrukce a dostavba polikliniky ulice Hvězdova, Praha 4 objemová aktivita radonu v půdním vzduchu ca (kbq.m -3 ) 8

9 č. měření ca odpor sání 1 14, , , , , , , , , , , , , , ,2 2 Subjektivní popis sání: plynopropustnost nízká 3 střední 2 vysoká 1 9
