PAVILONY SLONŮ A HROCHŮ. Geologická dokumentace průzkumných IG a HG vrtů. Inženýrskogeologický průzkum. měř. 1 : 100 příloha č.

Transkript

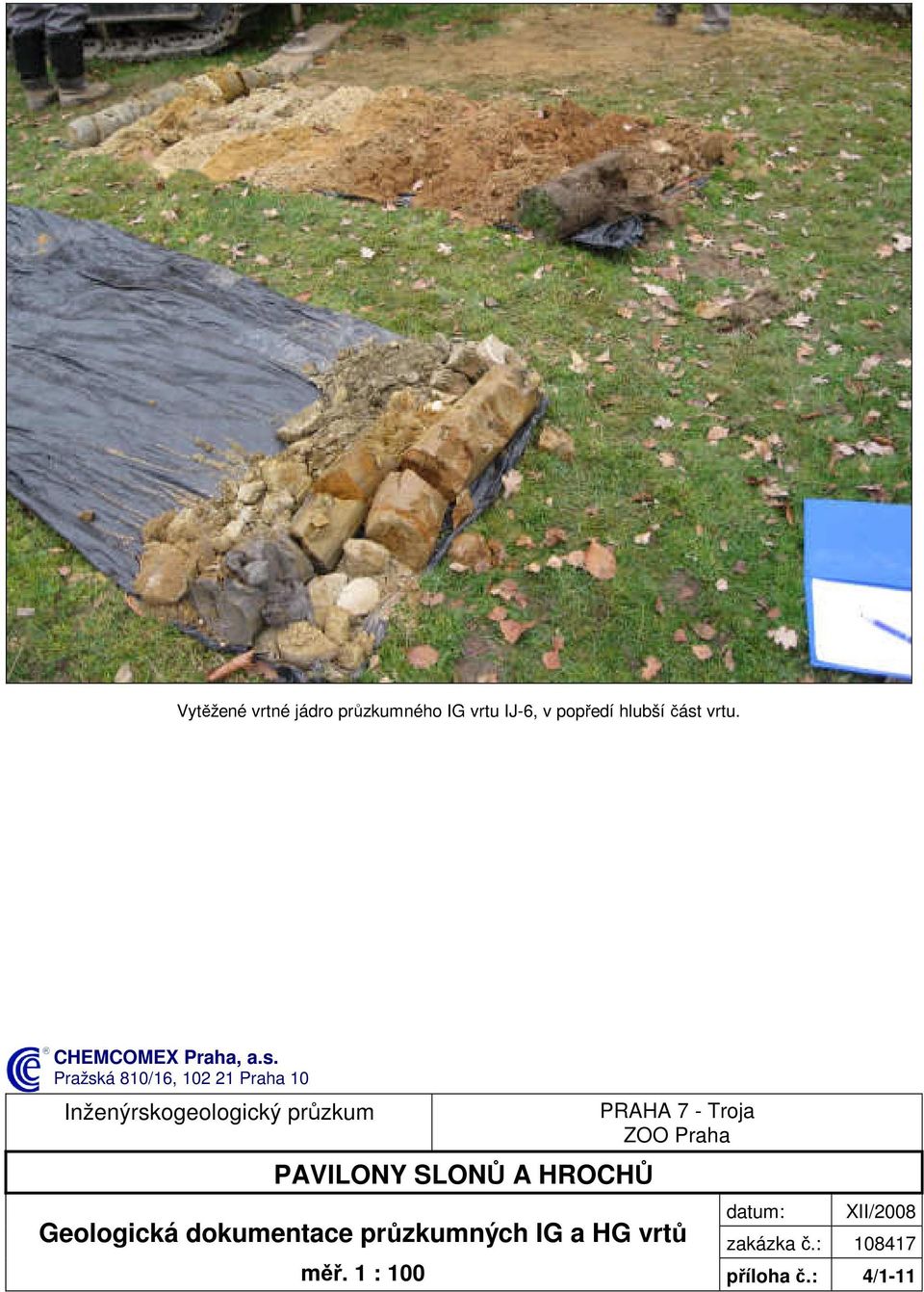

1 Vytěžené vrtné jádro průzkumného IG vrtu IJ-6, v popředí hlubší část vrtu. CHEMCOMEX Praha, a.s. Pražská 810/16, Praha 10 Inženýrskogeologický průzkum PAVILONY SLONŮ A HROCHŮ PRAHA 7 - Troja ZOO Praha Geologická dokumentace průzkumných IG a HG vrtů datum: XII/2008 zakázka č.: měř. 1 : 100 příloha č.: 4/1-11

2

3

4

5

6

7

8

9

10

11

12

13 Prostor západní části budoucího pavilonu hrochů, vrtná souprava RDBS na průzkumném IG vrtu IJ-7. CHEMCOMEX Praha, a.s. Pražská 810/16, Praha 10 Inženýrskogeologický průzkum PAVILONY SLONŮ A HROCHŮ Dokumentace archivních průzkumných děl PRAHA 7 - Troja ZOO Praha datum: XII/2008 zakázka č.: příloha č.: 5

14

15

16

17

18 GEOLOGICKÁ DOKUMENTACE VRTU akce: Praha 7 - Troja, ZOO Praha - Africký dům arch. č.: CCE označení vrtu: J 1 datum: Y (JTSK): ,89 X (JTSK): ,05 nadmořská výška (ČSJNS/J): 211,70 m n. m. metráž makroskopický popis ČSN Kvartér 0,00-0,10 navážka - rašelina černá s úlomky cihel a kamenů OY 1-2 0,10-1,10 kamenitá suť, ostrohranné úlomky do 10 cm, cca 90%, s hnědou Cb 4 jílovitopísčitou výplní, sekundárně přemístěné reziduum Svrchní proterozoikum, kralupsko-zbraslavská skupina 1,10-3,00 břidlice šedočerná, na plochách rezavá, tence vrstevnatá, hustě rozpukaná, v intervalu 2,5-2,6 m na puklinách vlhká R5 4 Hladina podzemní vody : nebyla zastižena

19 GEOLOGICKÁ DOKUMENTACE VRTU akce: Praha 7 - Troja, ZOO Praha - Africký dům arch. č.: CCE označení vrtu: J 2 datum: Y (JTSK): ,67 X (JTSK): ,79 nadmořská výška (ČSJNS/J): 210,21 m n. m. metráž makroskopický popis ČSN Kvartér 0,00-0,20 navážka - hlína tmavě hnědá, s kameny Y 2 0,20-1,80 jílovitý písek světle hnědý, s ojedinělými úlomky a valounky, ulehlý S5-SC 3 1,80-2,00 jíl písčitý světle hnědý, s ojedinělými úlomky a valounky, pevný F4-CS 3 2,00-2,40 kamenitá suť, ostrohranné úlomky do 5 cm, cca 80%, se světle hnědou jílovitopísčitou výplní, sekundárně přemístěné reziduum Cb 4 Svrchní proterozoikum, kralupsko-zbraslavská skupina 2,40-5,30 prachovitá břidlice černošedá, na puklinách rezavá, vrstevnatá, hustě rozpukaná, v intervalu 4,5-4,7 m na puklinách vlhká 5,30-6,00 prachovitá břidlice černošedá, na puklinách rezavá, vrstevnatá, hustě rozpukaná, pukliny částečně vyplněné tmavě červeným jílem R5 4 R5 4 Hladina podzemní vody : nebyla zastižena

20 GEOLOGICKÁ DOKUMENTACE VRTU akce: Praha 7 - Troja, ZOO Praha - Africký dům arch. č.: CCE označení vrtu: J 3 datum: Y (JTSK): ,00 X (JTSK): ,50 nadmořská výška (ČSJNS/J): 209,74 m n. m. metráž makroskopický popis ČSN Kvartér 0,00-0,05 drn O 1-2 0,05-0,40 slabě humózní hlína tmavě hnědá, s ojedinělými úlomky a valounky, F4-CSO 3 pevná 0,40-1,10 písčitý štěrk hnědý, jílovitý, úlomky a valounky do 3 cm, cca 60%, G5-GC 3 ulehlý, zavlhlý 1,10-1,40 jílovitý písek světle hnědý, s úlomky do 5 cm, cca 20%, ulehlý, zavlhlý S5-SC 3 1,40-2,50 kamenitá suť, ostrohranné úlomky do 6 cm, cca 80%, Cb 4 s hnědošedou jílovitopísčitou výplní, pevné konzistence 2,50-2,90 jíl světle hnědý, slabě písčitý, s ojedinělými valounky a úlomky, pevný F4-CS 3 Svrchní proterozoikum, kralupsko-zbraslavská skupina 2,90-4,30 prachovec šedý, na puklinách rezavý, drobně úlomkovitě rozpadavý, hustě rozpukaný 4,30-5,00 prachovec šedý, na puklinách rezavý, pevné úlomky do 10 cm, hustě rozpukaný R5 4 R5 4 Hladina podzemní vody : nebyla zastižena

21 GEOLOGICKÁ DOKUMENTACE VRTU akce: Praha 7 - Troja, ZOO Praha - Africký dům arch. č.: CCE označení vrtu: J 4 datum: Y (JTSK): ,96 X (JTSK): ,15 nadmořská výška (ČSJNS/J): 211,48 m n. m. metráž makroskopický popis ČSN Kvartér 0,00-0,05 drn O 1-2 0,05-0,30 humózní hlína hnědá, s ojedinělými ostrohrannými úlomky, pevná O 2 0,30-1,10 kamenitá suť, ostrohranné úlomky do 5 cm, s ojedinělými valouny, cca Cb 4 80%, s hnědou hlinitopísčitou výplní, pevné konzistence 1,10-1,60 jíl světle hnědý, slabě písčitý, s ostrohrannými úlomky do 5 cm, cca F4-CS 3 40%, pevný 1,60-2,30 jíl světle hnědý, písčitý, s ojedinělými úlomky a valounky do F4-CS 3 1 cm, pevný 2,30-2,50 jíl hnědý, písčitý, s ojedinělými úlomky a valounky, pevný F4-CS 3 Svrchní proterozoikum, kralupsko-zbraslavská skupina 2,50-3,00 droba černošedá, pukliny otevřené, s hlinitopísčitou výplní, hustě rozpukaná R5 4 Hladina podzemní vody : nebyla zastižena

22 GEOLOGICKÁ DOKUMENTACE ARCHIVNÍHO VRTU akce: Praha 8 - Bohnice, trasa nadsídlištní kanalizace F a G označení vrtu: VC Y (JTSK): X (JTSK): nadmořská výška (ČSJNS/J): 208,61 m n. m. metráž makroskopický popis Kvartér 0,00-0,60 hnědošedá humózní hlína 0,60-1,80 hnědá písčitá hlína s úlomky břidlice a s valounky křemene 1,80-6,00 hnědošedá úlomkovitá až kusovitá zvětralá břidlice Hladina podzemní vody : nebyla zastižena

23 Vytěžené vrtné jádro průzkumného IG vrtu IJ-9, geologické kladivo leží u hlubší části vrtu. CHEMCOMEX Praha, a.s. Pražská 810/16, Praha 10 Inženýrskogeologický průzkum PAVILONY SLONŮ A HROCHŮ Geomechanické zkoušky zemin PRAHA 7 - Troja ZOO Praha datum: XII/2008 zakázka č.: příloha č.: 6
