1 Mgr. Tomáš Očadlík RGP SERVIS U Zeleného ptáka 1150/ Praha 4 Tel.: , ocadlikrgp@volny.cz Zpráva o stavebně geologickém posouzení staveniště a radonovém průzkumu pro výstavbu rodinného domu v obci Hlásná Třebáň, ul. Luční, na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň, kraj: Středočeský Praha 2015

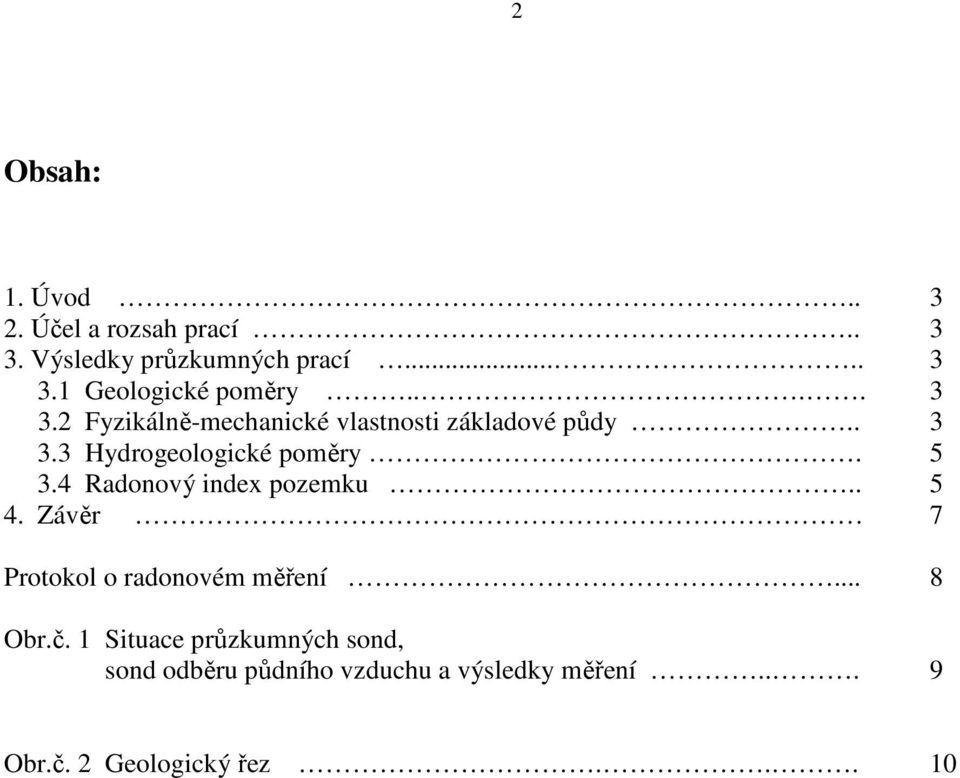

2 2 Obsah: 1. Úvod Účel a rozsah prací Výsledky průzkumných prací Geologické poměry Fyzikálně-mechanické vlastnosti základové půdy Hydrogeologické poměry Radonový index pozemku Závěr 7 Protokol o radonovém měření... 8 Obr.č. 1 Situace průzkumných sond, sond odběru půdního vzduchu a výsledky měření... 9 Obr.č. 2 Geologický řez... 10

3 3 1. Úvod Na plánovaném staveništi rodinného domu jsme provedli stavebně-geologický průzkum a stanovení radonového indexu pozemku. Plánována je stavba nového nepodsklepeného rodinného domu. Staveniště se nachází v obci Hlásná Třebáň, ul. Luční, kraj: Středočeský, na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň. Plán zájmového území s pozicí pánovaného stavebního objektu a rozmístěním vrtaných sond a sond odběru půdního vzduchu je znázorněn na obr.č. 1. Objednatelem byl pan Tomáš Vybíral, Karlštejn č.p. 182, Karlštejn. 2. Účel a rozsah prací Účelem průzkumných prací bylo ověřit geologickou stavbu v zájmovém území a zjistit stavebně-geologické poměry na lokalitě a jejich vliv na základové konstrukce. Ruční vrtnou soupravou holandské výroby Eijkelkamp (průměr 70 mm, 40 mm) jsme realizovali 2 vrtané sondy SV1 a SV2 v prostoru pro plánované umístění domu. Celkem bylo odvrtáno 3,5 m ručních vrtů. Během technických prací byla kontinuálně vyhodnocována kvalita a charakter zeminy. Celý vrtný profil sond byl geologicky zdokumentován. Radonové měření proběhlo podle standardního metodického postupu pro zjišťování radonového indexu pozemku (dříve radonového rizika geologického podloží). 3. Výsledky průzkumných prací 3.1 Geologické poměry Zájmové území se nachází v obci Hlásná Třebáň, při ulici Luční. Terén je prakticky rovinný s velmi mírným sklonem k jihu - ke korytu řeky Berounky. Z geologického hlediska patří území ke komplexu ordovických hornin pražské pánve. Jedná se o kosovské souvrství charakteristické střídáním pískovců, prachovců a jílovitých břidlic. Mohou se uplatnit i silurské vápence, a dále vápnité, jílovité a křemité břidlice. Objevit se rovněž mohou mocné žíly alterovaných bazaltů ('diabasy'). Podložní horniny bývají ve svrchních polohách podloží značně zvětralé nebo rozpukané a mají charakter jílovitých, jílovito-písčitých až štěrkovitých zemin. Na podložních horninách je uložena několik metrů mocná vrstva písků a štěrků středního pleistocénu. Jde o pestré terasové sedimenty řeky Berounky. S hloubkou přibývá větších valounů až do velikosti desítek centimetrů. 3.2 Fyzikálně-mechanické vlastnosti základové půdy Na zájmovém území byly vyhloubeny 2 vrtané sondy SV1 a SV2 v prostoru pro stavbu domu. Na základě popisů vrtného jádra byl zkonstruován geologický řez. Dokumentace vrtných profilů sond je uvedena v následujícím přehledu: Sonda SV1 Souprava: Eijkelkamp (průměr vrtáku: 70 mm, 40 mm) Relativní výška sondy: 0,00 0,21 m (kde 0,00 m = výška hydroizolace elektro-pilíře, viz.obr.č.1) Datum : metráž [m] geologický popis třída dle ČSN: ,00 0,20 tmavě hnědá jílovito-písčitá hlína, s úlomky a valouny do 4 cm, humózní

4 4 0,20 0,50 hnědý hlinitý písčitý štěrk, s valouny do 6 cm G4-S4 0,50 1,50 světle hnědý slabě hlinitý písek se štěrkem, ulehlý, s valouny do 8 cm, ulehlý S3-G3 1,50 - neprůchodná poloha (valoun větší než 10 cm) Hladina podzemní vody: nebyla zastižena Sonda SV2 Souprava: Eijkelkamp (průměr vrtáku: 70 mm, 40 mm) Relativní výška sondy: 0,00 0,32 m (kde 0,00 m = výška hydroizolace elektro-pilíře, viz.obr.č.1) Datum : metráž [m] geologický popis třída dle ČSN: ,00 0,35 tmavě hnědá jílovito-písčitá hlína, s úlomky a valouny do 4 cm, humózní 0,35 0,60 hnědý hlinitý písčitý štěrk, s valouny do 6 cm G4-S4 0,60 1,50 světle hnědý slabě hlinitý písek se štěrkem, ulehlý, s valouny do 8 cm, ulehlý 1,50 2,00 světle hnědý skoro čistý štěrk s pískem, ulehlý, s valouny do 8 cm, ulehlý S3-G3 G3-G1 Hladina podzemní vody: nebyla zastižena Posouzení geologických parametrů jsme provedli podle osvědčené normy ČSN : Základová půda pod plošnými základy. Pro makroskopický popis zemin jsme využili ČSN : Návrh a provádění zemního tělesa pozemních komunikací. Normy ČSN EN ISO ,2 a nebyly použity, vzhledem k zatím chybějícím doprovodným předpisům. Vyčlenili jsme tyto typy zemin z hlediska založení objektu: I. slabě hlinitý štěrk (s příměsí jemnozrnné zeminy ) třída G3 G-F ulehlý třída těžitelnosti + I. objemová tíha zeminy γ 19,0 kn.m -3 soudržnost zeminy c ef 0 kpa Poissonovo číslo ν 0,25 úhel vnitřního tření φ ef 35 o modul přetvárnosti E def 90 MPa tabulková únosnost R dt 300 kpa ** 450 kpa *** II. slabě hlinitý písek (s příměsí jemnozrnné zeminy ) třída S3 S-F ulehlý třída těžitelnosti + I. objemová tíha zeminy γ 17,5 kn.m -3 soudržnost zeminy c ef 0 kpa Poissonovo číslo ν 0,30 úhel vnitřního tření φ ef 31 o modul přetvárnosti E def 20 MPa tabulková únosnost R dt 225 kpa * * 275 kpa *** ** platí pro písčité nebo štěrkovité zeminy při hloubce založení 1 m a šířce základu 0,5 m *** platí pro písčité nebo štěrkovité zeminy při hloubce založení 1 m a šířce základu 1,0 m + ČSN , Příloha D

5 5 Hloubku založení pro RD doporučujeme cca 0,80 až 1,0 m pod stávajícím terénem. Charakter zemin se v geologickém profilu provedených vrtaných sond v závislosti na hloubce mění od hlinitého štěrku s pískem (G4-S4) až do skoro čistého štěrku s pískem (G3-G1). Při založení doporučujeme pro jednoduchost počítat s únosností pro slabě hlinitý písek třídy S3: R dt = 225 kpa ** resp. 275 kpa ***. Ta je pro plánovaný rodinný dům naprosto dostatečná. Před betonáží je třeba základovou spáru začistit a materiál případně dohutnit např. motorovým pěchem. Místní (slabě) hlinitý štěrkopísek je relativně dobrý materiál pro násypy a podsypy. 3.3 Hydrogeologické poměry V terasových štěrkopíscích je dobrá průlinová propustnost. Dešťová voda je infiltrována a vsakuje se v místech rozpukání a silného zvětrání do skalního podkladu. Podzemní voda se místy hromadí nad nepropustnými partiemi podložních hornin v písčitých a štěrkovitých zeminách. Hladina vody ve stávající vrtané studni na pozemku parc.č. 388/98 byla dne v úrovni 0,00 5,06 m, kde 0,00 m = výška hydroizolace elektro-pilíře, viz. obr.č.1. Hladina podzemní vody nebyla v našich sondách SV1 a SV2 zastižena. Izolace stačí budovat jako proti zemní vlhkosti. Srážkové vody ze střechy je nutno odvádět dostatečně daleko od domu - alespoň 3 m, aby nedošlo k podmáčení objektu a následnému vyplavení písčitého materiálu z podzákladí stavby a případnému vytvoření kaverny. Je nutno zabezpečit odvádění povrchové vody při extrémních atmosférických srážkách. Zasakování dešťové vody na pozemku se provede nejlépe drény, boxy, nebo zasakovacími studnami. V štěrkopískových říčních sedimentech se bude srážková voda při povrchu terénu vsakovat velmi dobře. Odhad koeficient vsaku k v : řádově 10-4 m.s -1, a vyšší. 3.4 Radonový index pozemku Radonový index pozemku je podle 6 odst. 4 zákona č. 18/1997 Sb. (atomový zákon), ve znění pozdějších předpisů, určen k posouzení a usměrnění možného pronikání radonu z geologického podloží do budov. Při stanovování radonového indexu se postupuje dle Příl.č. 11, Vyhl. SÚJB ČR č. 307/2002 Sb., ve znění pozdějších předpisů, a dle Doporučení - Stanovení radonového indexu pozemku přímým měřením, SÚJB, červen 2012 v souladu s firemním Programem zabezpečení jakosti schváleným SÚJB dne Zeminy na staveništi lze pro účely zjištění radonového indexu podle ČSN : Návrh a provádění zemního tělesa pozemních komunikací, převážně hodnotit jako slabě hlinitý písek se štěrkem (S3-G3). Charakteristika odběru stříkačkou: snadný odběr. Celkově lze charakterizovat zeminy na stavebním místě jako vysoko propustné pro plyny. Podle metodiky Stanovení radonového indexu pozemku přímým měřením, SÚJB, červen 2012 se stanovení radonového indexu pozemku v zeminách s vysokou propustností řídí následující tabulkou: Radonový index (RI) Objemová aktivita radonu v půdním vzduchu c A (vysoko propustné zeminy) nízký c A < 10 kbq.m -3 střední 10 < c A < 30 kbq.m -3 vysoký c A > 30 kbq.m -3

6 6 Půdní vzduch jsme odebrali v prostoru budoucí zastavěné plochy rodinného domu v celkem 15 sondách z hloubky cca 0,8 m pod povrchem metodou ztraceného hrotu. Výsledky měření v podobě značek na detailním plánu na obr.č. 1 dávají představu o rozložení disponibilního radonu v základové půdě staveniště. Dané výsledky z tohoto reprezentativního souboru naměřených hodnot jsou pro tuto stavbu dostačující pro stanovení radonového indexu pozemku podle 94 Vyhl. SÚJB č. 307/2002 Sb. ve znění Vyhl. 499/2005 Sb. Odebraný půdní vzduch přesně změřeného objemu byl stříkačkou JANETT (150 ml) vakuově převeden do detekčního přístroje a byly zjištěny objemové aktivity radonu v půdním vzduchu pro každý vzorek s přesností cca 6 %. Měření bylo uskutečňováno po cca 50 minutách od převodu vzorku půdního vzduchu do scintilační komory V145 v kontejneru MV145. Měřeno bylo přístrojem LUK 4 (v.č. L4/94/13), ověřeném ve Státním metrologickém středisku pro měřidla OAR a EOAR, SÚJCHBO, Kamenná u Příbrami, ověř. list č. 4937/14, č.j. SÚJCHBO/2384/J /14/Vo. Pro provádění a vyhodnocování radonových měření má naše firma uděleno Rozhodnutí Státního úřadu pro jadernou bezpečnost ČR o povolení měření a hodnocení výskytu radonu a produktů přeměny radonu na stavebních pozemcích a ve stavbách č.j /2006, platné na dobu neurčitou. Naměřené hodnoty a vypočtené charakteristiky pro zkoumanou budoucí zastavěnou plochu jsou shrnuty v následující tabulce a v protokolu o stanovení radonového indexu pozemku. Celkové statistické hodnocení vedoucí ke stanovení radonového indexu pozemku: Objekt Velikost souboru (počet) průměrná aktivita radonu nejvyšší aktivita radonu nejnižší aktivita radonu medián aktivit radonu III. kvartil c A75 Radonový index pozemku RD 15 vzorků 20,2 26,6 14,7 18,7 24,0 střední hodnoty aktivit radonu jsou uvedeny v kbq.m -3 Podle výše uvedené metodiky se jako hlavní kritérium pro stanovení radonového indexu pozemku (RI) pro dané staveniště uznává hodnota třetího kvartilu reprezentativního statistického souboru naměřených dat c A75, která se pro zkoumaný pozemek činí 24,0 kbq.m -3. Vzhledem ke zjištěným hodnotám objemové aktivity radonu a propustnosti zemin (pro hloubku cca 0,8 m pod terénem) stanovujeme na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň pro budoucí zastavěnou plochu rodinného domu střední radonový index pozemku. Radonový index pozemku vyjadřuje radonový potenciál prostředí v hloubce 0,8 m. Radonový index stavby vyjadřuje radonový potenciál prostředí na úrovni základové spáry. V případě tohoto nepodsklepeného objektu je radonový index stavby shodný s radonovým indexem pozemku a nabývá rovněž hodnoty: střední. Realizace této stavby vyžaduje ke splnění směrných hodnot průměrné aktivity radonu v budoucím objektu podle požadavku 95, Vyhl. SÚJB ČR č. 307/2002 Sb. ve znění Vyhl. č.499/2005 Sb. provedení preventivních ochranných opatření stavebního objektu proti pronikání radonu z geologického podloží do projektované stavby. Při projektování těchto opatření se postupuje podle ČSN : Ochrana staveb proti radonu z podloží, ČNI, Praha, únor Stavební konstrukce v přímém dotyku s podložím musí být provedena v 1. kategorii těsnosti. Jako protiradonové opatření je postačující aplikace např. plnoplošné plynotěsné izolační fólie s atestem na průnik radonu (např. FOALBIT S40, PEFOL RHS, FATRAFOL 803, RADONELAST, EKOTEN, BITHUTHEN RM apod.). Je

7 7 možno použít i stěrkových hmot. Prostupy instalací je nutno plynotěsně upravit (např. trvale pružným tmelem). 4. Závěr Z výsledků průzkumných prací pro stavbu nového rodinného domu v obci Hlásná Třebáň, ul. Luční, kraj: Středočeský, na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň je možno učinit plánovaný objekt tyto závěry: - Minimální hloubka založení: 0,80 m pod upraveným terénem, pro základové pásy doporučujeme hloubku cca 0,8 až 1,0 m pod stávajícím terénem. - U nepodsklepeného domu je tak možno pro jednoduchost počítat se založením jako na slabě hlinitý písek třídy S3, kde R dt = 225 kpa ** resp. 275 kpa ***. - Hladina podzemní vody nebyla zastižena, je v hloubce cca 5 m pod terénem. - Izolaci nepodsklepeného domu je možné realizovat jako proti zemní vlhkosti. - Zeminy jsou do hloubky minimálně 3,0 m dobře těžitelné (Třída těžitelnosti I. podle ČSN , Příloha D). Výkopy do 1,0 m se krátkodobě udrží při svislých svazích jen problematicky a krátce, s tím že budou části písčitého materiálu vypadávat ze stěn výkopu. Hlubší výkopy do 2 m se třeba svahovat 1 : 1 a hluboké výkopy (nad 2 m hloubky) bude asi nutno pažit. - Radonový průzkum na parcele stanovil pro budoucí zastavěnou plochu rodinného domu střední radonový index pozemku. V Praze

8 8 Mgr. Tomáš Očadlík - RGP SERVIS U Zeleného ptáka 1150/2, Praha 4 Tel.: , , ocadlikrgp@volny.cz Název akce : Hlásná Třebáň RD 388/98 GRn Číslo zakázky: PROTOKOL o stanovení radonového indexu pozemku Objednatel: Pan Tomáš Vybíral, Karlštejn č.p. 182, Karlštejn Zkoumaný objekt: stavební pozemek pro stavbu rodinného domu obci Hlásná Třebáň, ul. Luční, kraj: Středočeský, na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň Datum měření: Počet odběrných sond: 15 Počasí: střední vlhkost, 5 C Číslo bodu Obj. aktivita radonu 222 Číslo bodu Obj. aktivita radonu ,7 9 25,1 2 24, ,6 3 19, ,9 4 18, ,4 5 15, ,8 6 16, ,5 7 14, ,7 8 26,6 Průměr aktivit radonu : 20,2 kbq.m -3 Druh zeminy : písek se štěrkem Odchylka měření σ : 3,9 kbq.m -3 Podíl jemné frakce : < 15 % Průměr + odchylka : 24,1 kbq.m -3 Třída ČSN : S3-G3 Medián aktivit radonu : 18,7 kbq.m -3 Permeabilita k : > m 2 Třetí kvartil c A75 : 24,0 kbq.m -3 Propustnost půdy : vysoká Hodnocení radonového indexu pozemku: Vzhledem ke zjištěným hodnotám objemové aktivity radonu a propustnosti zemin stanovujeme na pozemku parc.č. 388/98, kat.ú. Hlásná Třebáň pro budoucí zastavěnou plochu rodinného domu: střední radonový index pozemku. Datum vyhotovení : Odborně způsobilý řešitel:

9 9 Situace vrtaných sond, sond odběru půdního vzduchu a výsledky měření Měř.: 1 : 250 Vysvětlivky: vrtaná sonda Úroveň aktivit radonu na stanovištích: číslo odběru < 10 kbq.m -3 půdního vzduchu kbq.m kbq.m kbq.m kbq.m -3 Hlásná Třebáň RD 388/98 Rn Obr.č. 1

10 10 Geologický řez 0,00 m = výška hydroizolace elektropilíře, viz.obr.č.1 0 SV1 SV vrtaná sonda hladina podzemní vody ve studni ( ) h [m] tmavě hnědá jílovito-písčitá hlína, s úlomky a valouny do 4 cm, humózní hnědý hlinitý písčitý štěrk, s valouny do 6 cm G4-S4 světle hnědý slabě hlinitý písek se štěrkem, ulehlý, s valouny do 8 cm, ulehlý S3-G3 světle hnědý skoro čistý štěrk s pískem, ulehlý, s valouny do 8 cm, ulehlý G3-G1 Hlásná Třebáň RD 388/98 Rn Obr.č. 2
