Návod k obsluze Automatické ovládání climos 150 DC. 1. Uspořádání nabídek s logickými vazbami

Transkript

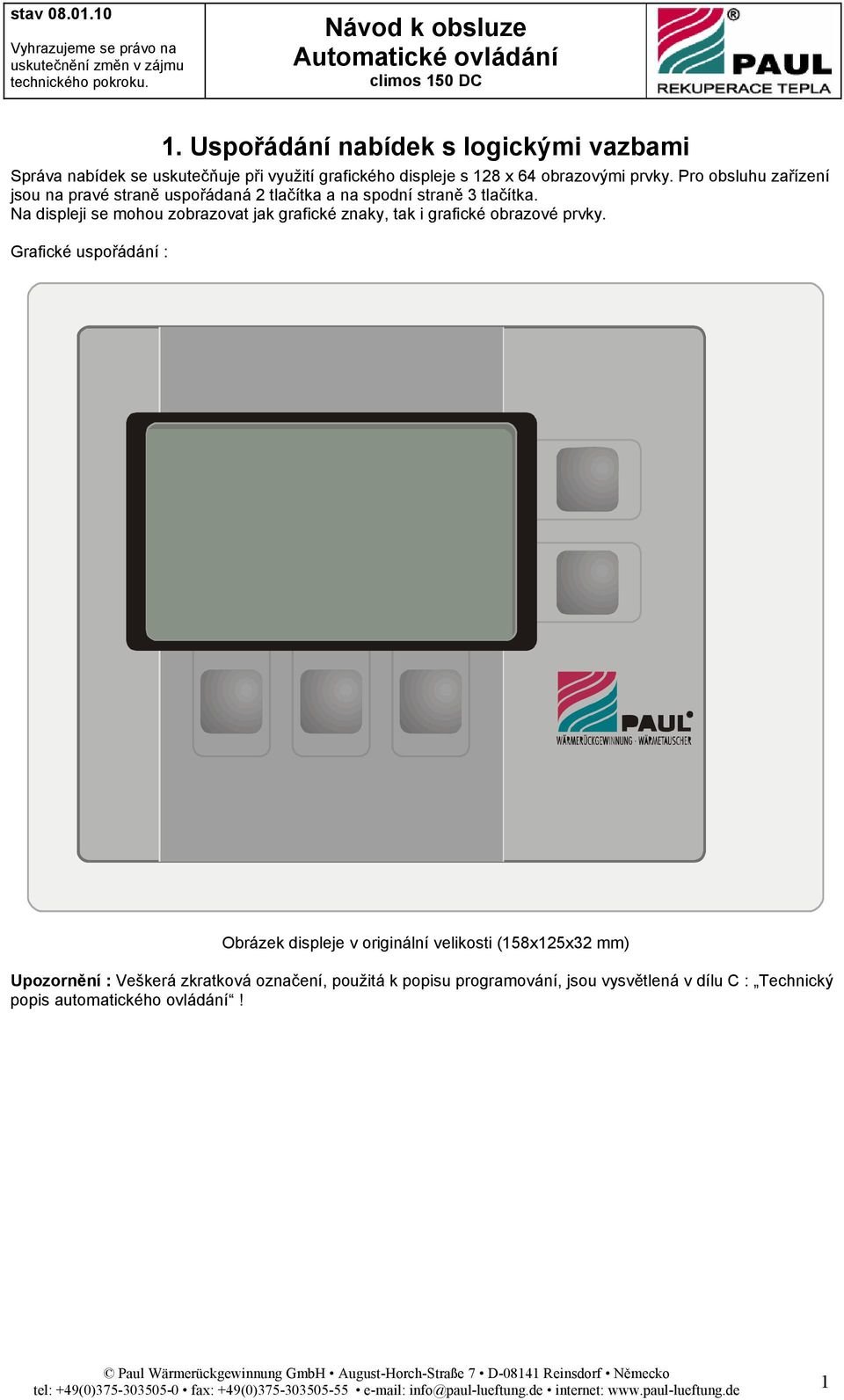

1 1. Uspořádání nabídek s logickými vazbami Správa nabídek se uskutečňuje při využití grafického displeje s 128 x 64 obrazovými prvky. Pro obsluhu zařízení jsou na pravé straně uspořádaná 2 tlačítka a na spodní straně 3 tlačítka. Na displeji se mohou zobrazovat jak grafické znaky, tak i grafické obrazové prvky. Grafické uspořádání : Obrázek displeje v originální velikosti (158x125x32 mm) Upozornění : Veškerá zkratková označení, použitá k popisu programování, jsou vysvětlená v dílu C : Technický popis automatického ovládání! 1

2 1.1 Základní nabídka pondělí :00 22,5 C program : xx nabídka větrání : automaticky stupeň : normální (chybový stav) světlo větrání na úrovni : minimální normální maximální Teplota místnosti se stanovuje podle měření na prvním obslužném dílu. Pod termínem větrání se zobrazuje provozní režim ruční nebo automatika. Pod termínem stupeň se zobrazuje právě aktuální stupeň větráku v navoleném programu, popřípadě v ruční volbě. V řádku 6 se v případě výskytu nějaké jednotlivé chyby, popřípadě při uplynutí provozní doby filtru, bude zobrazovat slovní popis chyby. Pokud dojde k současnému výskytu většího počtu poruch, bude se zobrazovat kód chyby (viz tabulka poruch). Na základě stisknutí tlačítka TA2 se bude po dobu 1 minuty aktivovat osvětlení displeje. V případě stisknutí tlačítka nárazového větrání, které je napojené na obslužném dílu, se na dobu 15 minut automaticky navolí maximální stupeň větrání. pondělí :00 22,5 C větrání : ručně stupeň : minimální větrání na úrovni : automatika normální maximální Základní nabídka: obsluha tlačítka TA5 Na základě stisknutí tlačítka TA5 se zařízení přepne na ruční minimální větrání. Nastavení normálního a maximálního stupně větráku, popřípadě automatického provozního režimu, se uskutečňuje obdobným způsobem. Nezávisle na zaznamenaných časových programech zůstane stupeň větráku v ručním provozním režimu tak dlouho na navoleném stupni, dokud nebude zvolený jiný stupeň, nebo dokud se neuskuteční přechod zpátky do automatického provozního režimu. Přechod na jiný stupeň nebo do automatického provozního režimu se uskutečňuje pomocí tlačítek TA3, TA4 a TA5. Nabídka se může vyvolat jen v automatickém provozním režimu pomocí tlačítka TA1. 2

3 1.2 Nabídka - nastavení 0 nastavení 0 systémové nastavení >vypnutí zařízení< uvolnění činností výměna filtru teploty programy / den programy datum / čas noční snížení informace souhlas (OK) S použitím tlačítek TA4 a TA5 (šipka nahoru / dolů) se cyklicky prochází v bodech nabídky, s použitím tlačítka TA2 se uskutečňuje volba, a s tlačítkem TA1 se uskuteční návrat zpátky do základní nabídky. Předem navolená je funkce vypnutí zařízení Nabídka nastavení 0 - vypnutí zařízení zařízení je vypnuté (stav provozní připravenosti = stand-by ) zapnout Ovládání je vypnuté, veškerá čidla, moduly a ventilátory se nebudou sledovat, popřípadě se nebudou spouštět. V případě volby stavu provozní připravenosti ( stand-by ) se snižuje odebíraný výkon. Po stisknutí tlačítka TA4 se ovládací jednotka zapne a začne v pracovat automatickém programu. 3

4 1.2.2 Nabídka nastavení uvolnění činnosti 1.0 uvolnění činnosti 1.0 obtok léto / zima : vypnuto teplovzdušné vytápění : vypnuto noční snížení : vypnuto větrání : vypnuto V této nabídce může uživatel zapnout popřípadě vypnout odpovídající moduly svého zařízení : obtok léto / zima : topení : noční snížení : větrání : Ovládání obtokové klapky k obcházení tepelného výměníku. předpoklad : zařízení je vybavené motorovým obtokem topení je přepnuté do polohy VYPNUTO Ovládání topného okruhu, zpravidla topného registru. předpoklad : ovládací jednotka je vybavená pro spouštění topné jednotky topné varianty : teplovodní přitápěcí registr (spouštění čerpadla) elektrický přitápěcí registr (spouštění odporového topného prvku) iso přitápěcí registr (spouštění PTC topného prvku) statické topné plochy (spouštění čerpadla) Snížení cílové hodnoty teploty v dané místnosti, které se uskuteční o stanovený teplotní rozdíl a ve stanoveném čase. předpoklad : ovládací jednotka je vybavená pro spouštění topné jednotky Ovládání ventilátorů. s použitím tlačítek TA4 a TA5 (šipka nahoru / dolů) se cyklicky prochází v bodech nabídky, s použitím tlačítka TA3 se volí ZAPNOUT ( EIN ), popřípadě VYPNOUT ( AUS ) s použitím tlačítka TA1 se uskuteční návrat zpátky do předcházející nabídky. Odpovídající moduly, popřípadě zařízení, se pomocí programového vybavení přepínají do aktivního nebo do neaktivního stavu. Na základě odpojení určité funkce se potlačí vyhodnocování příslušného čidla. S použitím tlačítka TA1 se uskuteční návrat zpátky do nabídky nastavení 1. Stav zařízení s aktivními funkcemi se zobrazuje v nabídce pro uvolnění činností, ale nikoliv v základní nabídce. Vzájemné blokování : pokud je topení zapnuté, potom zůstane obtok léto / zima uzavřený. 4

5 1.2.3 Nabídka nastavení výměna filtru 2.0 výměna filtru 2.0 provozní doba : výměna za : 90 dní xxx dní uvedení do výchozího stavu ( reset ) - + Nabídka slouží pro individuální nastavení provozní doby filtru. Provozní dobu pro indikaci požadované výměny filtru je možné volně nastavovat v rozmezí (30 až 250 dní). Provozní doba se může měnit s použitím tlačítek TA3 a TA4 (+, -). Po uvedení do výchozího stavu ( reset ) se čítač dní nastaví do výchozího stavu a bude se zpětně počítat zbývající provozní doba. Jakmile dojde k uplynutí dané provozní doby, bude se v základní nabídce v řádku 6 zobrazovat údaj výměna filtru Nabídka nastavení - teploty 3.0 teploty 3.0 místnost : x0 C - + V tomto nastavení uživatel zadává cílovou hodnotu pro teplotu v místnosti (platí pro topný provoz při stávajícím topení, regulovaném přes ovládací jednotku). Hystereze pro přepínací proces se může měnit v systémovém nastavení, ale toto nastavené má uskutečňovat výhradně jen odborník. Příklad : Místnost : 20 C 5

6 1.2.5 Nabídka nastavení - program / den 4.0 program / den pondělí - program : V této nabídce je možné k jednotlivým dnům v týdnu přiřadit různé programy. Tak se může například v pracovních dnech používat program 1, ale o víkendu program 2. Tyto programy může uživatel editovat v nabídce programy 5.0. S použitím tlačítka TA5 se listuje mezi jednotlivými dny v týdnu, a pomocí tlačítek TA3 / TA4 se potom přiřadí číslo požadovaného programu. S tlačítkem TA1 se uskuteční návrat zpátky do nabídky nastavení Nabídka nastavení program 5.0 program S.1/3 5.0 volba číslo programu : strana 2 V této nabídce se může volit mezi 8 programy, které jsou k dispozici, a uzpůsobit je podle požadavků uživatele. S použitím tlačítka TA2 se listuje ve stránkách nabídky 1 až 3 pro programy 1 až 8. S použitím tlačítek TA3 až TA5 se vyvolají programy, požadované k uskutečnění změn, a v časových úsecích po čtvrthodinách se jim přiřadí stupně větráku (v úrovních nula, minimální, normální, a popřípadě maximální). 6

7 Nabídka nastavení - editování programu 5.0 editování programu : :00 minimální 00:15 minimální 00:30 normální 00:45 maximální (+) +1/4 hod. +1 hod. -1 hod. V určitém programu se může pro každou čtvrthodinu daného dne zaznamenat určený stupeň větráku. Tyto stupně větráku jsou následující : null větrání je vypnuté min minimální úroveň větrání normal normální úroveň větrání max maximální úroveň větrání Dané zařízení je zpravidla naplánované a dimenzované na normální úroveň větrání. Při minimální úrovni větrání, popřípadě při vypnutém větrání, je tedy výměna vzduchu nižší, než se předpokládalo v projektu daného zařízení. To je potřeba na jedné straně uvážit z hygienického hlediska, a na druhé straně snížený objemový tok vede ke snížení topného výkonu u stávajícího přitápěcího registru. Dané zařízení by se proto mělo po většinu denní doby provozovat s normálním větráním. S použitím tlačítek TA3 až TA5 se navolí odpovídající čas. S použitím tlačítka TA5 přeskočí ukazatel o jednu čtvrthodinu dále, s použitím tlačítka TA4 o jednu hodinu dále. S použitím tlačítka TA3 se ukazatel přemístí o jednu hodinu zpátky. S použitím tlačítka TA2 se odpovídajícímu časovému rozsahu přiřadí příslušný stupeň větráku. Tento stupeň větráku se může volit v úrovních nula, minimum, normální a maximum. 7

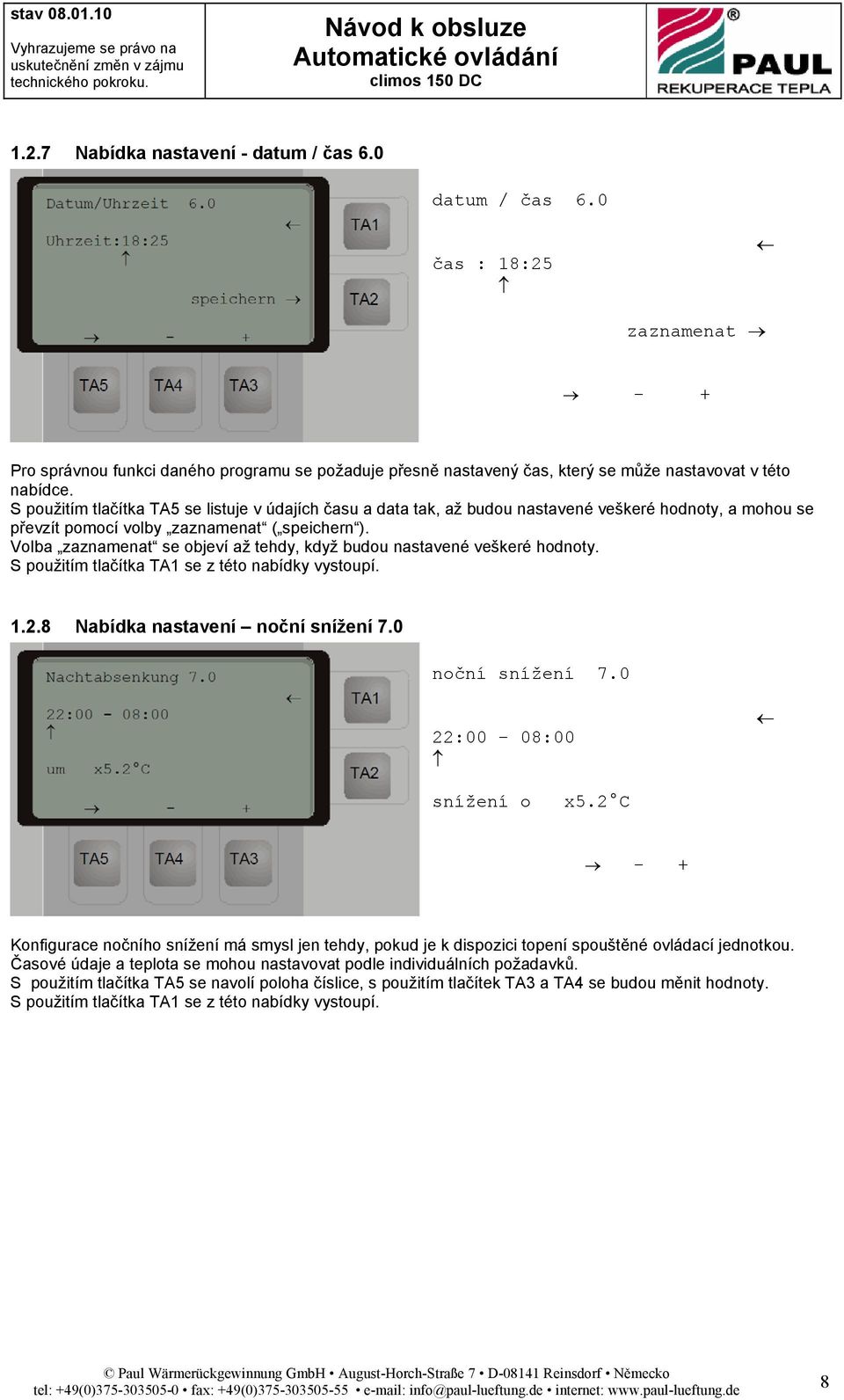

8 1.2.7 Nabídka nastavení - datum / čas 6.0 datum / čas 6.0 čas : 18:25 zaznamenat - + Pro správnou funkci daného programu se požaduje přesně nastavený čas, který se může nastavovat v této nabídce. S použitím tlačítka TA5 se listuje v údajích času a data tak, až budou nastavené veškeré hodnoty, a mohou se převzít pomocí volby zaznamenat ( speichern ). Volba zaznamenat se objeví až tehdy, když budou nastavené veškeré hodnoty. S použitím tlačítka TA1 se z této nabídky vystoupí Nabídka nastavení noční snížení 7.0 noční snížení :00-08:00 snížení o x5.2 C - + Konfigurace nočního snížení má smysl jen tehdy, pokud je k dispozici topení spouštěné ovládací jednotkou. Časové údaje a teplota se mohou nastavovat podle individuálních požadavků. S použitím tlačítka TA5 se navolí poloha číslice, s použitím tlačítek TA3 a TA4 se budou měnit hodnoty. S použitím tlačítka TA1 se z této nabídky vystoupí. 8

9 1.2.9 Nabídka nastavení informace 8.0 teplota vstup : T1 C teplota přiváděný vzduch : T3 C teplota topení : T5 C teplota odváděný vzduch : T3 C Zde se pro uživatele zobrazují aktuální teploty. Návrat k nabídce nastavení se uskuteční pomocí tlačítka TA1. T-Eintritt : teplota vnějšího vzduchu na vstupu zařízení T-Zuluft : teplota přiváděného vzduchu na výstupu zařízení T-Heiz : teplota přiváděného vzduchu na výstupu topného registru T-Abluft : teplota odváděného vzduchu na vstupu zařízení Jakmile uživatel vyvolá některou z nabídek, zařízení a veškeré přídavné součásti se vypnou. Zde zobrazované teploty proto budou reprezentativní jen bezprostředně po vyvolání této nabídky při stabilním provozním stavu zařízení, ale po delší době prodlevy se budou zobrazované teploty odlišovat od provozního stavu. 9

10 2. Nabídka systémového nastavení V systémovém nastavení se uskutečňují takové nastavovací činnosti, které jsou nezbytné pro nakonfigurování zařízení při jeho uvádění do provozu. Tato nastavení bude uskutečňovat autorizovaný instalační pracovník popřípadě pracovník zákaznických služeb firmy Paul Wärmerückgewinnung GmbH! Neodborná změna ve zde vyvolávaných parametrech by mohla mít za následek vznik nežádoucích vedlejších účinků, a podle okolností by zařízení již potom nemuselo správně fungovat. Pokud by se prokázalo neodborné zacházení se zařízením, bylo by nutné vyúčtovat z toho vyplývající servisní zákrok. Systémové nastavení je vždy naprogramované pro maximální konfiguraci zařízení, i když dané zařízení nemůže vyhodnotit veškeré zde uváděné volitelné položky. systémové nastavení 9.0 uvolnění činnosti TA1 > odmrazovač < obtok léto / zima solanka / zemní tepelný výměník EWT tepelné čerpadlo sluneční energie topný registr vyrovnávací zásobník - max stupně větráku nastavení z výrobního podniku S použitím tlačítek TA4 a TA5 se cyklicky prochází nabídkami 9.0 až 9.9, a s tlačítkem TA2 se navolí bod nabídky. S tlačítkem TA1 se uskuteční návrat o jednu nabídku zpátky. Body nabídky tepelné čerpadlo, sluneční energie a vyrovnávací zásobník - max jsou k dispozici jen u řady zařízení compakt 350DC. Pro ostatní body nabídky musí být k dispozici odpovídající přístrojové vybavení. 2.1 Nabídka systémového nastavení - odmrazovač odmrazovač TA1 PTC : ano / ne zapnutí : T7< (x1) C hystereze : (H1) C - + TA2 S použitím tlačítka TA5 se navolí požadovaná veličina a s použitím tlačítek TA3 / TA4 se nastaví odpovídající hodnota. Příklad : Nastavení : zapnutí : T7 < 2 C hystereze : 1 C Zapnutí odmrazovače : T7 < 1,0 C Vedlejší podmínky zapnutí odmrazovače : uvolnění činnosti odmrazovače bezpečnostní teplotní omezovač : v pořádku (ok)* čidlo toku Fz1 : v pořádku (ok)* odběr proudu : v pořádku (ok)* teplotní čidlo T7 : věrohodné uvolnění činnosti větrání 10

11 stupeň větrání není roven 0 Vypnutí odmrazovače : T7 > 3,0 C Vedlejší podmínky vypnutí odmrazovače : činnost odmrazovače není uvolněná bezpečnostní teplotní omezovač : v poruše )* čidlo toku Fz1 : v poruše )* odběr proudu Fz1 : v poruše )* teplotní čidlo T7 : není věrohodné činnost větrání není uvolněná *) platí pro odmrazovací topení s odporovým topným prvkem. 2.2 Nabídka systémového nastavení - obtok léto / zima (není aktivní) obtok léto / zima > teploty < servomotor TA1 v pořádku (OK) TA2 S použitím tlačítka TA5 se navolí bod nabídky a volba se potvrdí tlačítkem TA Nabídka systémového nastavení - teploty - obtok léto / zima (není aktivní) obtok léto / zima TA1 obtok otevřený, pokud : T1<T4 a T4>:-x4.1 C T1>T4 a T4<: x4.2 C hystereze : H4 C v pořádku (OK) TA2 - + S použitím tlačítka TA5 se navolí požadovaná veličina a pomocí tlačítek TA3 / TA4 se nastaví odpovídající hodnota. Příklad : x4.1 = 23,0 C x4.2 = 19,0 C H4 = 1,0 K (při zadávání dávejte pozor, že x4.1 > x4.2) obtok otevřený : TAu<TAb a TAb> 24,0 C Vedlejší podmínky pro otevření obtoku : obtok uzavřený : TAu<TAb a TAb< 22,0 C topení vypnuté T1 a T4 je věrohodné činnost obtoku je uvolněná obtok otevřený : TAu>TAb a TAb< 18,0 C Vedlejší podmínky pro uzavření obtoku : obtok uzavřený : TAu>TAb a TAb> 20,0 C činnost topení je uvolněná T1 a T4 není věrohodné činnost obtoku není uvolněná 11

12 TAu- TAb- teplota vnějšího vzduchu na vstupu zařízení teplota vystupujícího vzduchu na vstupu zařízení Současný provoz topení a obtoku se navzájem vylučují, přednost přitom má topení. Jakmile je uvolněná činnost topení, zůstane obtok stále uzavřený (zimní provoz). Pokud není žádné topení k dispozici, musí se obtok v zimě deaktivovat (nabídka nastavení - uvolnění činnosti 1.0) Nabídka systémového nastavení - servo motor - obtok léto / zima (není aktivní) obtok léto / zima min max je Bp TA1 - + Pozor : Zde uváděné číselné údaje slouží jen jako příklad! S použitím tlačítka TA5 se navolí bod nabídky, pomocí tlačítek TA3 / TA4 se nastaví odpovídající hodnota. min zavření max otevření 2.3 Nabídka systémového nastavení - čerpadlo solankového odmrazovače / regulační klapka zemního tepelného výměníku EWT solanka / výměník EWT TA1 čerpadlo/klapka zapnout/vypnout : T2> x4 C nebo T2< x2 C hystereze : H2 C - + S použitím tlačítka TA5 se navolí požadovaná veličina a pomocí tlačítek TA3 / TA4 se nastaví odpovídající hodnota. Příklad : popřípadě x4 = 24,0 C x2 = 5,0 C pro regulační klapku zemního tepelného výměníku EWT x2 = 0,0 C pro čerpadlo solankového odmrazovače H2 = 1,0 C Vedlejší podmínky : T2 je věrohodná uvolnění činnosti čerpadla solankového odmrazovače / regulační klapky výměníku EWT zapnutí / otevření čerpadla solankového odmrazovače / regulační klapky výměníku EWT : Tvnější < -1,0 / 4,0 C nebo Tvnější > 25,0 C 12

13 vypnutí / otevření čerpadla solankového odmrazovače / regulační klapky EWT : 1,0/6,0 C < Tvnější < 23,0 C Tvnější teplota vnějšího vzduchu (přes vnější čidlo) Upozornění : Zapnutí regulační klapky výměníku EWT znamená nasávání přes zemní registr. 2.4 Nabídka systémového nastavení - topný registr topný registr TA1 teplota kanálu max.: x5 C hystereze topného registru : H5 hystereze místnosti : H0 - + S použitím tlačítka TA5 se vybere veličina a pomocí tlačítek TA3 / TA4 se nastaví odpovídající hodnota. Hodnota x5 je absolutní maximální hodnota teploty kanálu, při které se vypne topný registr HZR.!!! Omezení teploty kanálu!!! Bezpečnostní podmínka!!! Pokud je uvolněná činnost topného registru HZR, obtok léto / zima automaticky přejede do uzavřené polohy. Hystereze místnosti (H0) stanovuje body zapnutí a vypnutí ve vztahu k údaji T0 (prostorové čidlo, umístěné v obslužném dílu). zapnutí HZR : vypnutí HZR : Příklad : x0 = 21,0 C H0 = 0,5 K X5 = 50,0 C H5 = 1,0 K je podkročená cílová hodnota teploty v místnosti, a zároveň není dosažená maximální hodnota teploty kanálu je překročená cílová hodnota teploty v místnosti, nebo je dosažená maximální hodnota teploty kanálu zapnutí topného registru : T5 < 20,5 C vypnutí topného registru : T5 > 21,5 C zapnutí topného registru : T5 < 49,0 C vypnutí topného registru : T5 > 51,0 C Vedlejší podmínky pro zapnutí topného registru HZR : bezpečnostní teplotní omezovač je v pořádku (ok) (jen při elektrickém přitápěcím registru s odporovým topným prvkem) čidlo toku Fz4 je v pořádku (ok) (jen při elektrickém přitápěcím registru s odporovým topným prvkem) odběr proudu Fz4 je v pořádku (ok) (jen při elektrickém přitápěcím registru s odporovým topným prvkem) údaje T0 / T5 jsou věrohodné činnost topení je uvolněná stupeň větrání je různý od 0 Vedlejší podmínky pro vypnutí topného registru HZR : bezpečnostní teplotní omezovač je v poruše (jen při elektrickém přitápěcím registru s odporovým topným prvkem) čidlo toku Fz4 je v poruše (jen při elektrickém přitápěcím registru s odporovým topným prvkem) odběr proudu Fz4 je v poruše (jen při elektrickém přitápěcím registru s odporovým topným prvkem) údaje T0 / T5 nejsou věrohodné vzduchové topení je uzavřené 13

14 2.5 Nabídka systémového nastavení - stupeň větráku větrák > +konstantní regulace < +přidat +odebrat minimálně normálně maximálně korekce (-1) (+1) U značek +/- pro konstantní regulaci je stanoveno takto : (+) konstantní regulace (objemová konstantní regulace zapne) (-) konstantní regulace (objemová konstantní regulace vypne) V případě (+) konstantní regulace (objemová konstantní regulace je zapnutá) musejí být k dispozici analogová čidla toku pro přiváděný vzduch Fz2 a pro odvětrávaný vzduch Fz3. Tato čidla toku jsou z výrobního podniku párově vyrovnaná. Pokud se nepožaduje objemová konstantní regulace, vzduchový výkon se reguluje přes pulsní šířkovou modulaci ovládací jednotky ventilátorů. V případě (-) konstantní regulace (objemová konstantní regulace je vypnutá) se čidla toku pro přiváděný vzduch Fz2 a pro odvětrávaný vzduch Fz3 nepožadují. U značek +/- je pro přidání / odebrání je stanoveno takto : pro (+) pozitivní regulace větráků (například ventilátory ebm - zařízení v řadách campus, thermos, atmos) pro (-) negativní regulace větráků (například ventilátory Papst - zařízení v řadách multi, climos) Chování při regulaci se nastavuje podle ventilátorů. Výška výkonu větráků pro jednotlivé stupně větráku se nastavuje pomocí tlačítek TA3 - TA5. Poměr výkonu větráků je nastavený s použitím korekčního faktoru, například: 100 : 100 výkony přiváděného a odváděného vzduchu jsou stejně vysoké 100 : 120 výkon odváděného vzduchu je vyšší, než výkon přiváděného vzduchu 100 : 080 výkon přiváděného vzduchu je vyšší, než výkon odváděného vzduchu Velikost kroku se navolí pomocí TA2 (první popřípadě desátý krok). Ani na straně přiváděného vzduchu ani na straně odváděného vzduchu se nesmí nasadit hodnota větší než 100, protože aktuální ventilátor nemůže poskytovat více než 100% svého výkonu, a ovládání by takto nemohlo řádně pracovat. Popřípadě se musí při korekčním faktoru >100 opravit stupeň max směrem dolů tak, až budou tyto hodnoty pro oba větráky 100. Minimální stupeň větráku nesmí klesat pod 030. V průběhu zadávání hodnot pro min, normal, max běží ventilátory s právě nastavenou rychlostí otáčení, a přitom se může uskutečnit proměřovací postup. Zařízení je proměřené a vyrovnané na stupeň normal. 14

15 2.6 Nabídka systémového nastavení - údaje z výrobního podniku TA1 Zavedení údajů nastavených z výrobního podniku, veškeré osobně nastavené hodnoty se ztratí. TA2 ano V této nabídce je možné znovu vyvolat údaje podle nastavení z výrobního podniku, které zde byly naprogramované přes počítač PC. Na základě stisknutí tlačítka TA5 ovládání automaticky znovu najede. 2.7 Nabídka systémového nastavení - uvolnění činnosti uvolnění činností odmrazovač zapnuto TA1 PTC odmrazovač vypnuto solankový odmrazovač / EWT vypnuto obtok 1 vypnuto obtok 2 vypnuto obtok 3 vypnuto obtok 4 vypnuto vodní topný registr / PTC topný registr vypnuto zapnout / vypnout S použitím tlačítek TA4 a TA5 (šipka nahoru / dolů) se cyklicky prochází přes body nabídky až 9.9.7, a s tlačítkem TA3 se navolí zapnutí, popřípadě vypnutí. Odpovídající moduly popřípadě zařízení se prostřednictvím programového vybavení přepnou do aktivního nebo do neaktivního stavu. Na základě vypnutí určité funkce se potlačí vyhodnocení příslušného čidla. S použitím tlačítka TA1 se uskuteční návrat zpátky do nabídky systémového nastavení - uvolnění činnosti 9.9. Stav zařízení s aktivními funkcemi se zobrazuje jen v nabídce uvolnění činnosti, nikoliv v základní nabídce. Činnost funkcí pro obtok 2, 3, 4 se může uvolnit jen u zařízení compakt 350 DC. 15

16 3. Nabídka pro servis 3.1 Nabídka pro servis 0 - teploty nabídka pro servis 0 T0:22,0 T1:--x-- TA1 T2:--x-- T3:--x-- T4:--x-- T5:--x-- T6:--x-- T7:--x-- T8:--x-- T9:--x-- TA2 -> V této nabídce se zobrazují teploty čidel T0 až T9. Pokud určité čidlo není věrohodné, tedy není připojené, popřípadě vykazuje přerušení vodiče nebo krátké spojení, bude se zde zobrazovat údaj --x--. S použitím tlačítka TA5 se přejde do servisní nabídky Servisní nabídka 1 - odmrazovač / solankový odmrazovač / regulační klapka EWT servis 1 odmrazovač / solanka / EWT FHL vypnuto T7:--x-- TA1 x1:02,0 H1:01,0 bezpečnostní omezovač teploty STB:+ FZ1:+ IFZ1: + solanka / EWT f vypnuto T2:22,0 x2:05,0 TA2 H2:01,0 x4:25,0 V této nabídce se zobrazují parametry pro odmrazovač a pro čerpadlo solankového odmrazovače / regulační klapku výměníku EWT. Odmrazovač FHL : velká písmena znamenají : malá písmena znamenají : F = činnost odmrazovače je uvolněná f = činnost odmrazovače není uvolněná H = přístrojové vybavení je poznané h = přístrojové vybavení není poznané L = činnost větrání je uvolněná l = činnost větrání není uvolněná T7 teplota odvětrávaného vzduchu X1 naprogramovaná zapínací teplota odmrazovače H1 hystereze pro x1 (x1 +/- H1) Solankový odmrazovač / regulační klapka výměníku EWT F T2 X2 X4 H2 činnost čerpadla solankového odmrazovače / regulační klapka výměníku EWT je uvolněná indikace stavu zapnuto ( EIN ) nebo vypnuto ( AUS ) vnější teplota Tmin pro zapnutí čerpadla solankového odmrazovače / otevření regulační klapky EWT Tmax pro zapnutí čerpadla solankového odmrazovače / otevření regulační klapky EWT hystereze pro x2 a x4 16

17 3.3 Servisní nabídka 2 - přitápěcí registr Servis 2 přitápěcí registr FHLK vypnuto TA1 T0:22,0 x0:01,0 H0:01,0 T5:30,0 x5:50,0 H5:01,0 bezpečnostní omezovač teploty STB4:+ FZ4:+ IFZ4:+ TA2 -> V této nabídce se zobrazují parametry pro přitápěcí registr. FHLK : velká písmena znamenají : malá písmena znamenají : F = činnost topného registru je uvolněná f = činnost topného registru není uvolněná H = přístrojové vybavení je poznané h = přístrojové vybavení není poznané L = činnost větrání je uvolněná l = činnost větrání není uvolněná K = je navolený chladicí provoz k = chladicí provoz není uvolněný (topení není možné) T0 teplota místnosti X0 cílová hodnota teploty místnosti H0 hystereze pro x0 (x0 +/- H0) T5 teplota kanálu X5 maximální teplota kanálu H5 hystereze pro x5 (x5 +/- H5) 3.4 Servisní nabídka 3 - obtok léto / zima Servis 3 obtok léto / zima FONKW T1:02,0 min:100 T4:02,0 max:255 x41:24.0 je:100 x42:18,0 H4:01,0 -> TA1 TA2 V této nabídce se zobrazují parametry pro obtok léto / zima. FONKW : velká písmena znamenají : malá písmena znamenají : F = činnost obtoku je uvolněná f = činnost obtoku není uvolněná O = obtok ve správné poloze o = obtok v nesprávné poloze N = činnost přitápěcího registru je uvolněná N = činnost přitápěcího registru není uvolněná K = činnost chladicího provozu je uvolněná k = činnost chladicího provozu je zakázaná W = zapnutí tepelného čerpadla w = vypnutí tepelného čerpadla T1 teplota vnějšího vzduchu na vstupu zařízení T4 teplota odváděného vzduchu min : uzavřená poloha klapky max: otevřená poloha klapky je : aktuální poloha klapky X41 navolená teplota pro otevření obtoku X42 navolená teplota pro uzavření obtoku H4 hystereze pro x41/x42 (x +/- H4) 17

18 4. Příloha 4.1 Uspořádání programů v nastavení z výrobního podniku Nastavení z výrobního podniku pro programy 1 až 8 program 1 program 2 program 3 program 4 program 5 program 6 program 7 program 8 standard 1 standard 2 pracovní den víkend dovolená 1 léto party dovolená :00 X X X X X X X 0:15 X X X X X X X 0:30 X X X X X X X 0:45 X X X X X X X 1:00 X X X X X X X 1:15 X X X X X X X 1:30 X X X X X X X 1:45 X X X X X X X 2:00 X X X X X X X 2:15 X X X X X X X 2:30 X X X X X X X 2:45 X X X X X X X 3:00 X X X X X X X 3:15 X X X X X X X 3:30 X X X X X X X 3:45 X X X X X X X 4:00 X X X X X X X 4:15 X X X X X X X 4:30 X X X X X X X 4:45 X X X X X X X 5:00 X X X X X X X 5:15 X X X X X X X 5:30 X X X X X X X 5:45 X X X X X X X 6:00 X X X X X X X X 6:15 X X X X X X X X 6:30 X X X X X X X X 6:45 X X X X X X X X 7:00 X X X X X X 7:15 X X X X X X 7:30 X X X X X X 7:45 X X X X X X 8:00 X X X X X X 8:15 X X X X X X 8:30 X X X X X X 8:45 X X X X X X 9:00 X X X X X X 9:15 X X X X X X 9:30 X X X X X X 9:45 X X X X X X 10:00 X X X X X X 10:15 X X X X X X 10:30 X X X X X X 10:45 X X X X X X 11:00 X X X X X X 11:15 X X X X X X 11:30 X X X X X X 12:00 X X X X X X 18

19 program 1 program 2 program 3 program 4 program 5 program 6 program 7 program 8 standard 1 standard 2 pracovní den víkend dovolená 1 léto party dovolená :15 X X X X X X X 12:30 X X X X X X X 12:45 X X X X X X X 13:00 X X X X X X X 13:15 X X X X X X 13:30 X X X X X X 13:45 X X X X X X 14:00 X X X X X X 14:15 X X X X X X 14:30 X X X X X X 14:45 X X X X X X 15:00 X X X X X X 15:15 X X X X X X 15:30 X X X X X X 16:00 X X X X X X 16:15 X X X X X X 16:30 X X X X X X 16:45 X X X X X X 17:00 X X X X X X 17:15 X X X X X X 17:30 X X X X X X 17:45 X X X X X X 18:00 X X X X X X 18:15 X X X X X X 18:30 X X X X X X 18:45 X X X X X X 19:00 X X X X X X 19:15 X X X X X X 19:30 X X X X X X 19:45 X X X X X X 20:00 X X X X X X X X 20:15 X X X X X X X X 20:30 X X X X X X X X 20:45 X X X X X X X X 21:00 X X X X X X X X 21:15 X X X X X X X 21:30 X X X X X X X 21:45 X X X X X X X 22:00 X X X X X X X 22:15 X X X X X X X 22:30 X X X X X X X 22:45 X X X X X X X 23:00 X X X X X X X 23:15 X X X X X X X 23:30 X X X X X X X 23:45 X X X X X X X 0:00 X X X X X X X stupeň 1 = větrání minimální stupeň 2 = větrání normální stupeň 3 = větrání maximální 19

20 4.2 Struktura nabídek Nastavení 0 až 9 : základní nabídka nastavení 0 nastavení 1 nastavení 2 nastavení 3 nastavení 4 zařízení ve stavu provozní připravenosti ( stand-by ) uvolnění činnosti zapnout / vypnout výměna filtru cílové hodnoty teplot programy / den zařízení vypnuté vzduchové topení 1.0 provozní doba 2.0 teplota 3.0 programy / den 4.0 filtru noční snížení 1.1 místnost přiřazení větrání 1.5 programů letní obtok 1.6 k pracovním dnům nastavení 5 nastavení 6 nastavení 7 nastavení 8 nastavení 9 programy 1 až 8 datum / čas noční snížení informace systémové nastavení přiřazení stupňů větráku k programům 1 až 8 nastavení času a data stanovení noční doby a teploty snížení T - vstup T - přiváděný vzduch T - topení T - odváděný vzduch nastavení jen od odborníků 20

21 Systémové nastavení 9.0 až 9.9 : systémové nastavení systémové nastavení 9.0 systémové nastavení 9.1 systémové nastavení 9.2 systémové nastavení 9.3 systémové nastavení 9.4 odmrazovač obtok léto / zima regulační klapka EWT / čerpadlo solankového odmrazovače tepelné čerpadlo solární energie zařízení vypnuté teploty stanovení obtoky WP vypínací teplota servo motor teplotního okna pro klapku poloha vypnuto stanovení solárního čerpadla poloha topení poloha chlazení teploty systémové nastavení 9.5 systémové nastavení topný registr vyrovnávací zásobník - max. 9.6 systémové nastavení 9.7 systémové nastavení stupně větráků nastavení z výrobního podniku 9.8 systémové 9.9 nastavení uvolnění činnosti 9.9 stanovení maximální teploty kanálu a hystereze pro teplotu místnosti / kanálu stanovení maximální teploty pro vyrovnávací zásobník volba typu ventilátoru, objemová konstantní regulace, přiřazení výkonu větráku, vyrovnání rovnováhy vyvolání údajů nastavených ve výrobním podniku odmrazovač PTC- odmrazovač solankový odmrazovač / klapka EWT obtok 1 obtok 2 obtok 3 obtok 4 vodní / PTC topný registr

22 4.3 Poruchová sdělení Hodnota čísel se počítá od levé strany, přitom první číslo má hodnotu 1. V případě výskytu chyby se na obslužném dílu vydá poruchové sdělení ve formě slovního popisu vzniklé chyby. Pokud je na ovládací jednotce více než jedna chyba, budou se tyto chyby zobrazovat pomocí chybového kódu. Chybový kód je tvořený desetimístným číslem, ve kterém se číslice pohybují v rozsahu 0 až F (0 až 9, A, B, C, D, E, F). Přitom jedno číslo představuje až 4 možné chyby. U vícenásobných poruch se v základní nabídce zobrazuje kód chyby, při jednotlivé chybě se v základní nabídce poskytuje slovní popis. Chyba : Hodnota čísel se počítá od levé strany, přitom první číslo má hodnotu 1. 0XXXXXXXXX: žádná porucha v této skupině 1XXXXXXXXX: 2XXXXXXXXX: 3XXXXXXXXX: 4XXXXXXXXX: 5XXXXXXXXX: 6XXXXXXXXX: 7XXXXXXXXX: 8XXXXXXXXX: 9XXXXXXXXX: porucha čidla teploty v místnosti T0 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla teploty v místnosti T0 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla vnější teploty T2 porucha čidla teploty v místnosti T0 porucha čidla vnější teploty T2 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla vnější teploty T2 porucha čidla teploty v místnosti T0 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla vnější teploty T2 porucha čidla teploty přiváděného vzduchu T3 porucha čidla teploty v místnosti T0 porucha čidla teploty přiváděného vzduchu T3 AXXXXXXXXX: porucha čidla teploty vstupujícího vzduchu T1 porucha čidla teploty přiváděného vzduchu T3 BXXXXXXXXX: porucha čidla teploty v místnosti T0 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla teploty přiváděného vzduchu T3 CXXXXXXXXX: porucha čidla vnější teploty T2 porucha čidla teploty přiváděného vzduchu T3 DXXXXXXXXX: porucha čidla teploty v místnosti T0 porucha čidla vnější teploty T2 porucha čidla teploty přiváděného vzduchu T3 EXXXXXXXXX: porucha čidla teploty vstupujícího vzduchu T1 porucha čidla vnější teploty T2 porucha čidla teploty přiváděného vzduchu T3 FXXXXXXXXX: porucha čidla teploty v místnosti T0 porucha čidla teploty vstupujícího vzduchu T1 porucha čidla vnější teploty T2 porucha čidla teploty přiváděného vzduchu T3 X0XXXXXXXX: žádná porucha v této skupině 22

23 X1XXXXXXXX: X2XXXXXXXX: X3XXXXXXXX: XX4XXXXXXX: XX8XXXXXXX: porucha čidla odváděného vzduchu T4 porucha teplotního čidla přitápěcího registru T5 porucha čidla odváděného vzduchu T4 porucha teplotního čidla přitápěcího registru T5 porucha bezpečnostního omezovače teploty STB1 porucha bezpečnostního omezovače teploty STB4 XXCXXXXXXX: porucha bezpečnostního omezovače teploty STB1 porucha bezpečnostního omezovače teploty STB4 XXX0XXXXX: XXX1XXXXXX: XXX2XXXXXX: XXX3XXXXXX: XXX4XXXXXX: XXX5XXXXXX: XXX6XXXXXX: XXX7XXXXXX: XXX8XXXXXX: XXX9XXXXXX: žádná porucha v této skupině porucha FZ1 porucha FZ4 porucha FZ1 porucha FZ4 porucha IFZ1 porucha FZ1 porucha IFZ1 porucha FZ4 porucha IFZ1 porucha FZ1 porucha FZ4 porucha IFZ1 porucha IFZ4 porucha FZ1 porucha IFZ4 XXXAXXXXXX: porucha FZ4 porucha IFZ4 XXXBXXXXXX: porucha FZ1 porucha FZ4 porucha IFZ4 XXXCXXXXXX: porucha IFZ1 porucha IFZ4 XXXDXXXXXX: porucha FZ1 porucha IFZ1 porucha IFZ4 XXXEXXXXXX porucha FZ4 porucha IFZ1 porucha IFZ4 XXXFXXXXXX: porucha FZ1 porucha FZ4 porucha IFZ1 porucha IFZ4 23

24 XXXX0XXXXX: žádná porucha v této skupině XXXX1XXXXX: XXXX2XXXXX: XXXX3XXXXX: poruchu odmrazovače není možné rozeznat poruchu přitápěcího registru není možné rozeznat poruchu odmrazovače není možné rozeznat poruchu přitápěcího registru není možné rozeznat XXXXX0XXXX: žádná porucha v této skupině XXXXX1XXXX: porucha motoru obtoku léto / zima XXXXXX0XXX: žádná porucha v této skupině XXXXXX4XXX: porucha - nebyla uskutečněná výměna filtru Příklad : Kód chyby : : Znamená porucha motoru obtoku léto / zima a porucha porucha - nebyla uskutečněná výměna filtru. Upozornění : Pokud se zobrazuje porucha T3 nebezpečí mrazu, zařízení se vypne, a může se uvést znovu do provozu jen krátkým odpojením od napájecí sítě. 24

25 1. Uspořádání nabídek s logickými vazbami Základní nabídka Nabídka - nastavení Nabídka nastavení 0 - vypnutí zařízení Nabídka nastavení uvolnění činnosti Nabídka nastavení výměna filtru Nabídka nastavení - teploty Nabídka nastavení - program / den Nabídka nastavení program Nabídka nastavení - editování programu Nabídka nastavení - datum / čas Nabídka nastavení noční snížení Nabídka nastavení informace Nabídka systémového nastavení Nabídka systémového nastavení - odmrazovač Nabídka systémového nastavení - obtok léto / zima (není aktivní) Nabídka systémového nastavení - teploty - obtok léto / zima (není aktivní) Nabídka systémového nastavení - servo motor - obtok léto / zima (není aktivní) Nabídka systémového nastavení - čerpadlo solankového odmrazovače / regulační klapka zemního tepelného výměníku EWT Nabídka systémového nastavení - topný registr Nabídka systémového nastavení - stupeň větráku Nabídka systémového nastavení - údaje z výrobního podniku Nabídka systémového nastavení - uvolnění činnosti Nabídka pro servis Nabídka pro servis 0 - teploty Servisní nabídka 1 - odmrazovač / solankový odmrazovač / regulační klapka EWT Servisní nabídka 2 - přitápěcí registr Servisní nabídka 3 - obtok léto / zima Příloha Uspořádání programů v nastavení z výrobního podniku Struktura nabídek Poruchová sdělení
