1 RODINNÝ DŮM STAŇKOVA 251/7 A.1 SNIŽOVÁNÍ ENERGETICKÉ NÁROČNOSTI STÁVAJÍCÍCH RODINNÝCH DOMŮ B. ENERGETICKÝ POSUDEK a) Průvodní zpráva včetně Závěru a posouzení výsledků b) Protokol výpočtů součinitelů prostupu tepla konstrukcí U (W.m-2.K-1) pro stávající a návrhový stav. c) Protokol výpočtu průměrného součinitele prostupu tepla obálkou budovy Uem (W.m-2.K-1) pro stávající a návrhový stav a protokol výpočtu referenční hodnoty průměrného součinitele prostupu tepla budovy Uem,R. d) Protokol výpočtu měrné roční potřeby tepla na vytápění EA (kwh.m-2.rok-1) pro stávající a návrhový stav e) Průkaz energetické náročnosti budovy pro návrhový stav. f) Výčet energeticky vztažných ploch g)výpočet solárních zisků systému včetně potřeby tepla pro přípravu TV a dosažení jejího pokrytí dle jednotné metodiky energetického hodnocení solárních systémů dle TNI s využitím klimatických dat dle TNI Výpočet se provede pomocí výpočtového nástroje uvedeného na stránkách Programu. VYPRACOVAL: ING.ARCH.JAN KLEIN, Č.OPR.:1233 DATUM VYPRACOVÁNÍ: Ing. arch. Jan Klein, Projekční a architektonická kancelář, Lidická 1019/182, České Budějovice, tel: , mail: klein@atelierklein.cz

2 A. ÚČEL ZPRACOVÁNÍ Odborný posudek byl zpracován pro účely dotačního programu Nová zelená úsporám 2017 z podoblasti podpory: A.1 SNIŢOVÁNÍ ENERGETICKÉ NÁROČNOSTI STÁVAJÍCÍCH RODINNÝCH DOMŮ B. IDENTIFIKAČNÍ ÚDAJE Název stavby : ZATEPLENÍ RODINNÉHO DOMU STAŇKOVA 251/7 p.č. 519/42, č.p. 251, k.ú. Háje (728233) Místo stavby : p.č. 519/42, č.p. 251, k.ú. Háje (728233) Adresa : Staňkova 251/7, Háje Vlastník: Vomastek Petr, Opatovická 1315/7, Nové Město, Praha 1 Datum : březen 2017 Předmět dokumentace: Nová zelená úsporám Ţádost o podporu z podoblasti podpory: A.1 SNIŢOVÁNÍ ENERGETICKÉ NÁROČNOSTI STÁVAJÍCÍCH RODINNÝCH DOMŮ Stavebník : Vomastek Petr, Opatovická 1315/7, Nové Město, Praha 1 Zpracovatel PD : Ing. arch. Jan Klein, Projekční a architektonická kancelář adresa : Lidická 1019/182, České Budějovice tel: IČO : Zodp. projektant: Ing. arch. Jan Klein, Lidická 1019/182, České Budějovice Autorizovaný inţenýr v oboru pozemní stavby ČKAIT Energetický specialista: Ing. arch. Jan Klein, Lidická 1019/182, České Budějovice Číslo osvědčení energ.specialisty: 1233 Rozsah řešeného území: Rodinný dům se nachází v lokalitě řadových domů nízkopodlaţní rodinné zástavby na východním okraji lokality Háje, hlavního města Prahy. Účel uţívání stavby: Objekt slouţí k bydlení investora. Jedná se o stavbu trvalou. Objekt nebude slouţit k podnikání.

3 Navrhované kapacity stavby: - zastavěná plocha rodinného domu: 105,92 m2 - zastavěnost parcely: stávající bez změny - zpevněné plochy stávající bez změny - podlahová plocha: 243,2 m2 - počet funkčních jednotek: 2 bytové jednotky + 1 suterénní jednotka - počet uţivatelů: V novém stavu dle NZÚ 4 (reálně 4 osoby) HODNOTY UVAŽOVANÉ PRO: STAV: NÁVRH: Celková energeticky vztaţná plocha Ac (vnější) 180,55 m2 184,7 m2 Celková podlahová plocha (vnitřní) 161,55 m2 161,55 m2 Celkový obestavěný objem zóny (vnější) 561,81 m3 592,26 m3 Celkový objem vzduchu v zóně tvoří 79,94 % 75,83 % C. STANOVISKO ENERGETICKÉHO SPECIALISTY PRŮVODNÍ ZPRÁVA PODKLADY PRO ZPRACOVÁNÍ - Prohlídka místa stavby - Vlastní stavební a technologické zaměření - Jednání s investorem

4 STÁVAJÍCÍ STAV BUDOVY POPIS KONSTRUKCÍ: Jedná se o dvoupodlaţní objekt s plochou střechou a podsklepením, vyuţívaným jako garáţ se sklepními prostory a hygienickým zázemím. Rodinný dům byl vystavěn kolem let. Obvodové zdivo je vyzděno pomocí zdiva cd Týn na maltu MVC s různými tloušťky. Jednotlivé tloušťky zdiva jsou uvedeny v PD. Objekt rodinného domu je vystavěn bez tepelné izolace v obvodových konstrukcích. Ve skladbě střešní konstrukce se nalézá 80mm stávajícího polystyrenu a mm perlitbetonu jako spádové vrstvy. Stropní konstrukce je tvořena stropními hurdis deskami s vrstvou polystyrenu 80mm a VPC omítkou jako povrchové úpravy ze spodní strany. Jednotlivé skladby vodorovných konstrukcí jsou uvedeny v PD. POPIS VÝPLŇOVÝCH OTVORŮ: Okna a dveře jsou původní, dřevěná. POPIS VYTÁPĚNÍ: Dům je vytápěn pomocí teplovodní otopné soustavy s litinovými tělesy s regulací termostatickými hlavicemi. Rozvod otopné vody v trubkách je vedených v dráţkách ve zdivu a pro vyrovnání tlaku je na této soustavě osazena expanzní nádoba. Zdrojem tepla je plynový kotel s účinností výroby energie 74% a distribucí 85%. PŘÍPRAVA TUV: Přípravu TUV zajišťuje ze 100% elektrický bojler o objemu 120l. SCHÉMATICKÉ OBRÁZKY PŮDORYSŮ A ŘEZŮ (SYSTÉMOVÁ HRANICE OBÁLKY BUDOVY VYZNAČENA ČERVENOU ŠRAFOU) PŮDORYS 1.NP PŮDORYS 2.NP

5 ŘEZ C-C ŘEZ A-A ŘEZ B-B

6 NOVÝ STAV BUDOVY Pro sníţení energetické náročnosti rodinného domu se provedou tyto úpravy: Stávající obvodové zdivo tl. 450, 300, 270 a 200mm bude zatepleno kontaktním zateplovacím systémem s tepelným izolantem EPS 70 F ŠEDÝ tl.120mm λ(deklarovaná) = 0,032 W/mK λ(výpočtová) = 0,033 W/mK (celková plocha: 81,67m2) Zateplení ploché střechy nad 2.NP ISOVER EPS 100S, tl. 200mm λ(deklarovaná) = 0,037 W/mK λ(výpočtová) = 0,038 W/mK (celková plocha: 87,61m2) Nové výplně otvorů na obálce budovy (celková plocha: 29,88m2) Okna - Uw=1,3 W/m2K Dveře - Ud=1,3 W/m2K NOVÝ STAV BUDOVY POPIS KONSTRUKCÍ: Stávající svislé a vodorovné obalové konstrukce nejsou měněny, dochází pouze k jejich zateplení. Konstrukce obvodových stěn, kromě suterénních stěn jsou zatepleny tepelným izolantem EPS 70 F ŠEDÝ s λ(deklarovaná)=0,032 W/mK, tl. 120mm. Konstrukce střechy je zateplena tepelným izolantem EPS 100 S s λ(deklarovaná)=0,037 W/mK, tl. 200mm. POPIS VÝPLŇOVÝCH OTVORŮ: Okna a dveře jsou vyměněna za nové plastové s Uw = Ud = 1,3 W/m2K POPIS VYTÁPĚNÍ: Dům je vytápěn pomocí teplovodní otopné soustavy s litinovými tělesy s regulací termostatickými hlavicemi. Rozvod otopné vody v trubkách je vedených v dráţkách ve zdivu a pro vyrovnání tlaku je na této soustavě osazena expanzní nádoba. Zdrojem tepla je plynový kondenzační kotel s účinností výroby energie 88% a distribucí 89%. PŘÍPRAVA TUV: Přípravu TUV zajišťuje ze 100% elektrický bojler o objemu 120l.

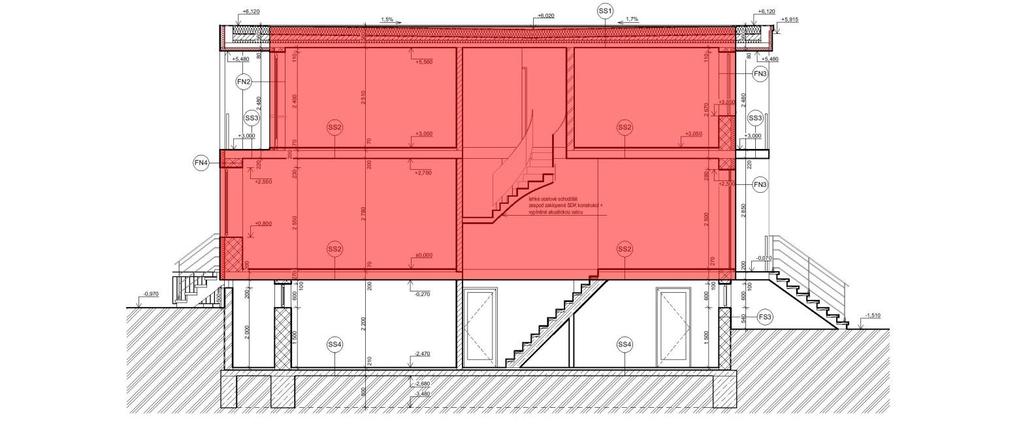

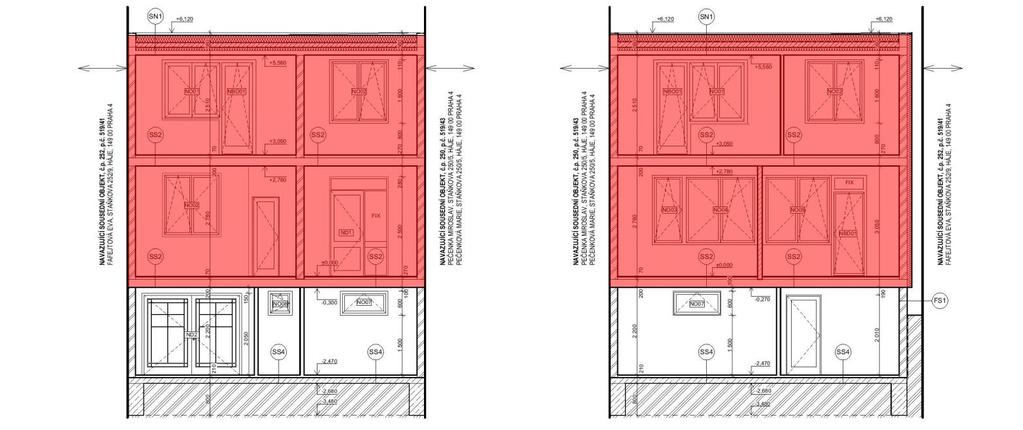

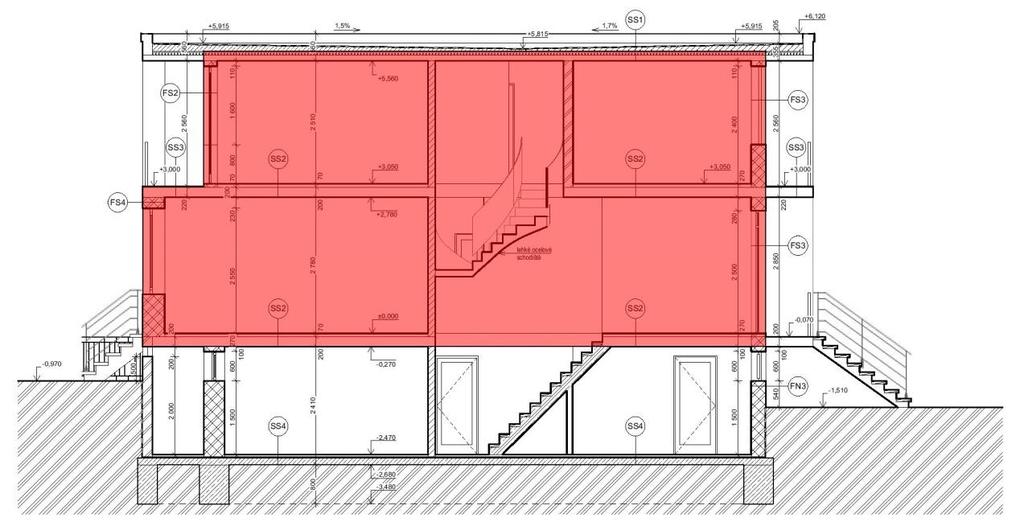

7 SCHÉMATICKÉ OBRÁZKY PŮDORYSŮ A ŘEZŮ (SYSTÉMOVÁ HRANICE OBÁLKY BUDOVY VYZNAČENA ČERVENOU ŠRAFOU) PŮDORYS 1.NP PŮDORYS 2.NP ŘEZ A-A ŘEZ B-B

8 ŘEZ C-C

9 ZÁVĚR S VÝČTEM A POSOUZENÍM VÝSLEDKŮ: SPLNĚNÍ PARAMETRŮ PRO OBLAST PODPORY A.1 a) MĚRNÁ POTŘEBA TEPLA NA VYTÁPĚNÍ NOVÝ STAV: Měrná potřeba tepla na vytápění budovy po realizaci: MAXIMÁLNÍ MĚRNÁ ROČNÍ POTŘEBA TEPLA NA VYTÁPĚNÍ PO REALIZACI 80 kwh/(m2.a) <90kWh/(m2.a) POŽADAVEK 80 kwh < 90 kwh SPLŇUJE POŽADAVEK b) PRŮMĚRNÝ SOUČINITEL PROSTUPU TEPLA PŮVODNÍ STAV: Průměrný součinitel prostupu tepla obálkou budovy: NOVÝ STAV: Průměrný součinitel prostupu tepla obálkou budovy: 0,84 W/m2.K 0,42 W/m2.K Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: 0,48 W/m2K PRŮMĚRNÝ SOUČINITEL PROSTUPU TEPLA OBÁLKOU BUDOVY PO REALIZACI SPLŇUJE POŽADAVEK 0,95 Uem,R 0,42 0,95*0,49 = 0,456 kwh/(m2.a) SPLŇUJE POŽADAVEK SOUČINITELE PROSTUPU C) PROCENTNÍ SNÍŽENÍ EA PŮVODNÍ STAV: Měrná potřeba tepla na vytápění budovy: NOVÝ STAV: Měrná potřeba tepla na vytápění budovy: 170 kwh/(m2.a) 80 kwh/(m2.a) PROCENTNÍ SNÍŽENÍ VYPOČTENÉ MĚRNÉ ROČNÍ POTŘEBY TEPLA NA VYTÁPĚNÍ EA OPROTI STAVU PŘED REALIZACÍ OPATŘENÍ VYCHÁZÍ 52,94% 52,94% 40% SPLŇUJE POŽADAVEK SNÍŽENÍ O 40%

10 VÝČET ENERGETICKY VZTAŢNÝCH PLOCH HODNOTY UVAŽOVANÉ PRO PŮVODNÍ STAV: Celková energeticky vztaţná plocha Ac (vnější) 180,55 m2 Celková podlahová plocha (vnitřní) 161,55 m2 Celkový obestavěný objem zóny (vnější) 592,26 m3 Celkový objem vzduchu v zóně tvoří 79,94 % - ROZTŘÍDĚNÍ KONSTRUKCÍ dle ČSN tab. 3 Název konstrukce Plocha [m2] - STĚNA VNĚJŠÍ FS_1_200 17,77 FS_2_270 15,11 FS_3_300 33,32 FS_4_450 14,16 - STŘECHA PLOCHÁ A ŠIKMÁ SE SKLONEM DO 45 VČETNĚ SS_1_STŘEŠNÍ_KONSTRUKCE 85,61 SS_3_BALKON 9,34 - PODLAHA A STĚNA VYTÁPĚNÉHO PROSTORU PŘILEHLÁ K ZEMINĚ SS_4_PODLAHA_NA_ZEMINĚ 94,94 - STROP A STĚNA VNITŘNÍ Z VYTÁPĚNÉHO K NEVYTÁPĚNÉMU PROSTORU SS_2_STROPNÍ_KONSTRUKCE 94,94 - VÝPLŇ OTVORU VE VNĚJŠÍ STĚNĚ A STRMÉ STŘEŠE, Z VYTÁPĚNÉHO PROSTORU DO VENKOVNÍHO PROSTŘEDÍ, KROMĚ DVEŘÍ SBO01_2NP 2,11 (0,88x2,4 x 1) SO01_2NP 2,37 (1,48x1,6 x 1) SO01_2NP 2,37 (1,48x1,6 x 1) SBO01_2NP 2,11 (0,88x2,4 x 1) SO01_2NP 2,37 (1,48x1,6 x 1) SO01_2NP 2,37 (1,48x1,6 x 1) SO02 7,88 (1,5x1,75 x 3) SBO02 2,24 (0,88x2,55 x 1) SO01_1NP 2,37 (1,48x1,6 x 1) - DVEŘNÍ VÝPLŇ OTVORU Z VYTÁPĚNÉHO PROSTORU DO VENKOVNÍHO PROSTŘEDÍ (VČETNĚ RÁMU) SD01 3,7 (1,48x2,5 x 1)

11 HODNOTY UVAŽOVANÉ PRO NOVÝ STAV: Celková energeticky vztaţná plocha Ac (vnější) 184,7 m2 Celková podlahová plocha (vnitřní) 161,55 m2 Celkový obestavěný objem zóny (vnější) 592,26 m3 Celkový objem vzduchu v zóně tvoří 75,83 % - ROZTŘÍDĚNÍ KONSTRUKCÍ dle ČSN tab. 3 Název konstrukce Plocha [m2] - STĚNA VNĚJŠÍ FN_1_ ,18 FS_1_200 3,98 FN_2_ ,98 FN_3_ ,81 FN_4_ ,70 - STŘECHA PLOCHÁ A ŠIKMÁ SE SKLONEM DO 45 VČETNĚ SN_1_STŘEŠNÍ_KONSTRUKCE 87,61 SS_3_BALKON 9,49 - PODLAHA A STĚNA VYTÁPĚNÉHO PROSTORU PŘILEHLÁ K ZEMINĚ SS_4_PODLAHA_NA_ZEMINĚ 94,94 - STROP A STĚNA VNITŘNÍ Z VYTÁPĚNÉHO K NEVYTÁPĚNÉMU PROSTORU SS_2_STROPNÍ_KONSTRUKCE 94,94 - VÝPLŇ OTVORU VE VNĚJŠÍ STĚNĚ A STRMÉ STŘEŠE, Z VYTÁPĚNÉHO PROSTORU DO VENKOVNÍHO PROSTŘEDÍ, KROMĚ DVEŘÍ NO01_2NP 2,37 (1,48x1,6 x 1) NBO01_2NP 2,11 (0,88x2,4 x 1) NO02_2NP 2,37 (1,48x1,6 x 1) NO01_2_NP 2,37 (1,48x1,6 x 1) NBO01_2NP 2,11 (0,88x2,4 x 1) NO02_2NP 2,37 (1,48x1,6 x 1) NO02_1NP 2,37 (1,48x1,6 x 1) NO03 1,4 (0,8x1,75 x 1) NO04 3,5 (2,0x1,75 x 1) NO05 2,98 (1,7x1,75 x 1) NO06 2,24 (0,88x2,55 x 1) - DVEŘNÍ VÝPLŇ OTVORU Z VYTÁPĚNÉHO PROSTORU DO VENKOVNÍHO PROSTŘEDÍ (VČETNĚ RÁMU) ND01 3,7 (1,48x2,5 x 1)
