1 Metodický pokyn k upřesnění výpočetních postupů a okrajových podmínek pro program Nová zelená úsporám Oblast podpory A Snižování energetické náročnosti stávajících rodinných domů Oblast podpory C.2 Snižování energetické náročnosti stávajících rodinných domů Pro účely programu Nová zelená úsporám se rozumí: A. Výpočetní postupy a okrajové podmínky pro výpočet součinitele prostupu tepla neprůsvitných konstrukcí 1. Výpočet součinitele prostupu tepla bude proveden podle ČSN :2005 a ČSN EN ISO 6946: Tepelné odpory při přestupu tepla pro výpočet součinitele prostupu tepla se uvažují pro zimní období podle ČSN :2005. Tabulka 1 Tepelné odpory při přestupu tepla Povrch Konstrukce / povrch Tepelný odpor při přestupu tepla R si, R se [(m 2.K)/W] Vnější jednoplášťová 0,04 dvouplášťová Stejné jako R si Zemina styk se zeminou 0 stěna (horizont. tep. tok) 0,13 Vnitřní střecha (tep. tok vzhůru) 0,10 podlaha (tep. tok dolů) 0,17 Pozn.: Hodnoty platí pro běžnou emisivitu vnitřního povrchu 0,9. Je-li emisivita vnitřního povrchu jiná, lze pro účely výpočtu tepelných toků použít výpočet tepelného odporu při přestupu tepla podle ČSN EN ISO 6946:2008, příloha A. 3. Součinitel prostupu tepla se stanoví bez vlivu zeminy a přilehlých nevytápěných prostor. Přídavné tepelné odpory R u [(m 2.K)/W] se do výpočtu součinitele prostupu tepla nezahrnují. 4. Do tepelného odporu se započítávají pouze ty vrstvy, které jsou účinně chráněny před účinky vlhkostí. U podlah se jedná o vrstvy nad hydroizolací s výjimkou nenasákavých tepelně izolačních materiálů (oblast použití uvádí výrobce v listu Oblast podpory A, C2 1/15 v1.0

2 výrobku) jako jsou např. extrudovaný polystyren, pěnové sklo, apod. U dvouplášťových konstrukcí se započítávají pouze vrstvy vnitřního pláště, tj. vrstvy mezi interiérem a větranou vzduchovou vrstvou. 5. V případě vybraného výrobku z SVT se uvažuje hodnota deklarovaného součinitele tepelné vodivosti λ D uvedená výrobcem (hodnota je uvedena v technických parametrech SVT), není-li výrobek vybrán, uvede se předpokládaná hodnota deklarovaného součinitele tepelné vodivosti, se kterou bude ve výpočtu počítáno a která bude maximální hodnotou deklarovaného součinitele tepelné vodivosti λ D při následném výběru výrobku z SVT. 6. Ve výpočtu součinitele prostupu tepla je uvažováno s návrhovou hodnotou součinitele tepelné vodivosti λ u [W/(m.K)]. Ta je odvozena z ČSN :2005, tab. A.1, A.2, B.1, C.1 a C.2, dle typu materiálu a předpokládané objemové hmotnosti. U ostatních materiálů neuvedených v ČSN :2005 se postupuje odborným odhadem dle míry vlhkostní nasákavosti materiálu. Standardně se uvažuje s přirážkou 7-10% u nasákavých materiálů (např. minerální vlna) a 3-5% u méně nasákavých materiálů (např. EPS). 7. Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších konstrukčních (např. dřevěné konstrukce ve vrstvě izolace) a dalších prvků se zohlední pomocí ekvivalentního součinitele tepelné vodivosti dle ČSN EN ISO 6946:2008, odst. 6.2, a ČSN :2005. Pouze vlivy, které takto zahrnout nelze (např. vliv srážkové vody na obrácené střechy, vliv mechanicky kotvících prvků procházejících tepelně izolační vrstvou, vliv opakujících se kovových prvků apod.), se zohlední ve formě přirážky ΔU [W/(m 2.K)] dle ČSN EN ISO 6946:2008. Tabulka 2 Přirážka součinitele prostupu tepla ΔU Kvalita řešení Přirážka U [W/(m 2.K)] Konstrukce téměř bez tepelných mostů 0,02 Konstrukce s mírnými tepelnými mosty 0,05 Konstrukce s běžnými tepelnými mosty 0,10 Konstrukce s výraznými tepelnými mosty 0,20 Součinitel prostupu tepla dané konstrukce se může vypočítat také pomocí dvourozměrného vedení tepla dle ČSN EN ISO 10211:2009. V případě kombinace zhoršujících vlivů, které lze stanovit dle ČSN EN ISO 6946:2008 a ČSN :2005, a ostatních vlivů opakovaně se vyskytujících tepelně vodivějších prvků, je možné postupovat jedním z následujících postupů: - Pomocí výpočtu dvourozměrného vedení tepla dle ČSN EN ISO 10211:2009. Oblast podpory A, C2 2/15 v1.0

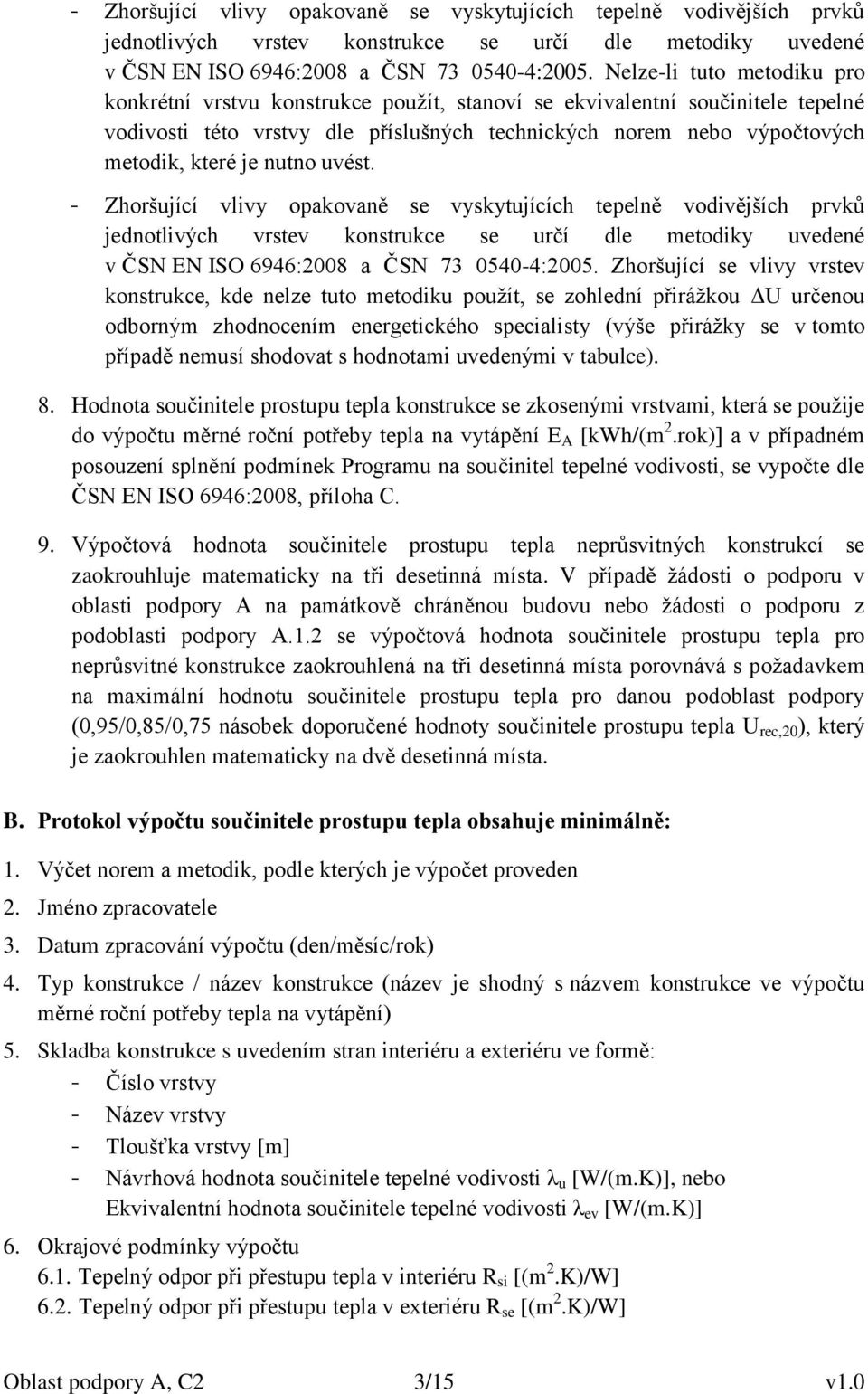

3 - Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších prvků jednotlivých vrstev konstrukce se určí dle metodiky uvedené v ČSN EN ISO 6946:2008 a ČSN :2005. Nelze-li tuto metodiku pro konkrétní vrstvu konstrukce použít, stanoví se ekvivalentní součinitele tepelné vodivosti této vrstvy dle příslušných technických norem nebo výpočtových metodik, které je nutno uvést. - Zhoršující vlivy opakovaně se vyskytujících tepelně vodivějších prvků jednotlivých vrstev konstrukce se určí dle metodiky uvedené v ČSN EN ISO 6946:2008 a ČSN :2005. Zhoršující se vlivy vrstev konstrukce, kde nelze tuto metodiku použít, se zohlední přirážkou ΔU určenou odborným zhodnocením energetického specialisty (výše přirážky se v tomto případě nemusí shodovat s hodnotami uvedenými v tabulce). 8. Hodnota součinitele prostupu tepla konstrukce se zkosenými vrstvami, která se použije do výpočtu měrné roční potřeby tepla na vytápění E A [kwh/(m 2.rok)] a v případném posouzení splnění podmínek Programu na součinitel tepelné vodivosti, se vypočte dle ČSN EN ISO 6946:2008, příloha C. 9. Výpočtová hodnota součinitele prostupu tepla neprůsvitných konstrukcí se zaokrouhluje matematicky na tři desetinná místa. V případě žádosti o podporu v oblasti podpory A na památkově chráněnou budovu nebo žádosti o podporu z podoblasti podpory A.1.2 se výpočtová hodnota součinitele prostupu tepla pro neprůsvitné konstrukce zaokrouhlená na tři desetinná místa porovnává s požadavkem na maximální hodnotu součinitele prostupu tepla pro danou podoblast podpory (0,95/0,85/0,75 násobek doporučené hodnoty součinitele prostupu tepla U rec,20 ), který je zaokrouhlen matematicky na dvě desetinná místa. B. Protokol výpočtu součinitele prostupu tepla obsahuje minimálně: 1. Výčet norem a metodik, podle kterých je výpočet proveden 2. Jméno zpracovatele 3. Datum zpracování výpočtu (den/měsíc/rok) 4. Typ konstrukce / název konstrukce (název je shodný s názvem konstrukce ve výpočtu měrné roční potřeby tepla na vytápění) 5. Skladba konstrukce s uvedením stran interiéru a exteriéru ve formě: - Číslo vrstvy - Název vrstvy - Tloušťka vrstvy [m] - Návrhová hodnota součinitele tepelné vodivosti λ u [W/(m.K)], nebo Ekvivalentní hodnota součinitele tepelné vodivosti λ ev [W/(m.K)] 6. Okrajové podmínky výpočtu 6.1. Tepelný odpor při přestupu tepla v interiéru R si [(m 2.K)/W] 6.2. Tepelný odpor při přestupu tepla v exteriéru R se [(m 2.K)/W] Oblast podpory A, C2 3/15 v1.0

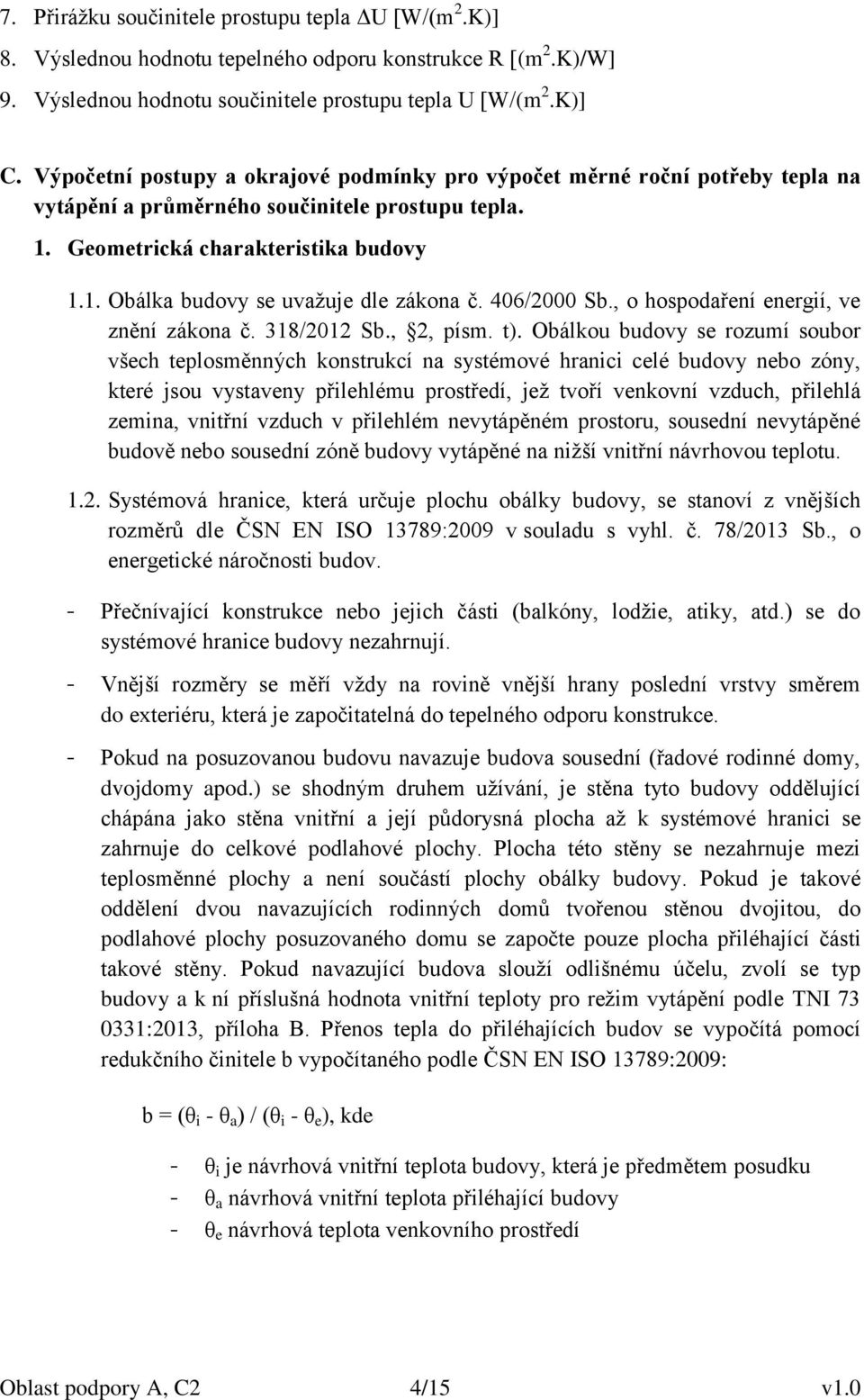

4 7. Přirážku součinitele prostupu tepla ΔU [W/(m 2.K)] 8. Výslednou hodnotu tepelného odporu konstrukce R [(m 2.K)/W] 9. Výslednou hodnotu součinitele prostupu tepla U [W/(m 2.K)] C. Výpočetní postupy a okrajové podmínky pro výpočet měrné roční potřeby tepla na vytápění a průměrného součinitele prostupu tepla. 1. Geometrická charakteristika budovy 1.1. Obálka budovy se uvažuje dle zákona č. 406/2000 Sb., o hospodaření energií, ve znění zákona č. 318/2012 Sb., 2, písm. t). Obálkou budovy se rozumí soubor všech teplosměnných konstrukcí na systémové hranici celé budovy nebo zóny, které jsou vystaveny přilehlému prostředí, jež tvoří venkovní vzduch, přilehlá zemina, vnitřní vzduch v přilehlém nevytápěném prostoru, sousední nevytápěné budově nebo sousední zóně budovy vytápěné na nižší vnitřní návrhovou teplotu Systémová hranice, která určuje plochu obálky budovy, se stanoví z vnějších rozměrů dle ČSN EN ISO 13789:2009 v souladu s vyhl. č. 78/2013 Sb., o energetické náročnosti budov. - Přečnívající konstrukce nebo jejich části (balkóny, lodžie, atiky, atd.) se do systémové hranice budovy nezahrnují. - Vnější rozměry se měří vždy na rovině vnější hrany poslední vrstvy směrem do exteriéru, která je započitatelná do tepelného odporu konstrukce. - Pokud na posuzovanou budovu navazuje budova sousední (řadové rodinné domy, dvojdomy apod.) se shodným druhem užívání, je stěna tyto budovy oddělující chápána jako stěna vnitřní a její půdorysná plocha až k systémové hranici se zahrnuje do celkové podlahové plochy. Plocha této stěny se nezahrnuje mezi teplosměnné plochy a není součástí plochy obálky budovy. Pokud je takové oddělení dvou navazujících rodinných domů tvořenou stěnou dvojitou, do podlahové plochy posuzovaného domu se započte pouze plocha přiléhající části takové stěny. Pokud navazující budova slouží odlišnému účelu, zvolí se typ budovy a k ní příslušná hodnota vnitřní teploty pro režim vytápění podle TNI :2013, příloha B. Přenos tepla do přiléhajících budov se vypočítá pomocí redukčního činitele b vypočítaného podle ČSN EN ISO 13789:2009: b = (θ i - θ a ) / (θ i - θ e ), kde - θ i je návrhová vnitřní teplota budovy, která je předmětem posudku - θ a návrhová vnitřní teplota přiléhající budovy - θ e návrhová teplota venkovního prostředí Oblast podpory A, C2 4/15 v1.0

5 1.3. Celková energeticky vztažná plocha se uvažuje dle zákona č. 406/2000 Sb., o hospodaření energií, ve znění zákona č. 318/2012 Sb., 2, písm. r), z vnějších rozměrů dle ČSN EN ISO 13789: Energeticky vztažná plocha schodiště a místností přes více podlaží se započítává jedenkrát v každém vytápěném podlaží. - Redukce energeticky vztažné podlahové plochy u snížených částí místností se neuvažuje Vnitřní objem vzduchu se stanoví podle TNI :2013, B.2.2.2, a to vynásobením světlé výšky podlaží a podlahové plochy stanovené z vnitřních rozměrů podle ČSN EN 13789:2009 (zpravidla odpovídá užitné podlahové ploše). Pro zjednodušení lze uvažovat také podlahovou plochu stanovenou z celkových vnitřních rozměrů podle ČSN EN 13789:2009. V případě místně snížené světlé výšky se postupuje přiměřeně tak, aby vzduchový objem odpovídal co nejlépe skutečnosti Podlahová plocha pro potřeby výpočtu dodané energie ve vztahu k měrným parametrům vyjádřeným k podlahové ploše např. pro stanovení měrných tepelných zisků z vybavení, od osob, či pro stanovení obsazenosti budovy atd. se stanoví podle TNI :2013, odst. B.2.2.1, z celkových vnitřních rozměrů podle ČSN EN ISO 13789: Redukce celkové vnitřní podlahové plochy se u snížených částí místností neuvažuje. - Celková vnitřní podlahová plocha schodiště a místností přes více podlaží se započítává jedenkrát v každém vytápěném podlaží. 2. Zónování budovy 2.1. Rodinný dům se zpravidla uvažuje jako jednozónový model s okrajovými podmínkami Rodinný dům obytné prostory dle TNI :2013 pro měsíční krok výpočtu. Pro zónování energetického modelu dále platí následující: - Nevytápěné a temperované prostory jako jsou oddělené skladové prostory, verandy, zimní zahrady, schodiště ať už přímo nebo nepřímo vytápěné šířením tepla prostupem a výměnou vzduchu ze sousedních vytápěných prostor se uvažují jako vytápěný prostor uvnitř systémové hranice v případě, že v těchto prostorech nedochází k významné výměně venkovního vzduchu a že převažující nebo shodná plocha obálky tohoto temperovaného prostoru sousedí s vytápěným prostorem budovy. V opačném případě se takové prostory uvažují jako nevytápěný prostor vně systémové hranice nebo se mohou uvažovat jako venkovní prostředí. Oblast podpory A, C2 5/15 v1.0

6 - Garáže a sklepní prostory se uvažují jako nevytápěný prostor nebo jako venkovní prostředí. - V případě, že konstrukce nevytápěné půdy na rozhraní půda - exteriér je bez souvislé vzduchotěsné vrstvy (pojistná hydroizolační fólie a střešní krytina se jako tato vrstva neuvažuje), prostor se vždy uvažuje jako venkovní prostředí. Nevytápěná půda tvořená konstrukcemi na rozhraní půda - exteriér se souvislou vzduchotěsnou vrstvou se uvažuje jako sousední nevytápěný prostor nebo jako venkovní prostředí Postup výpočtu přenosu tepelných toků stavebními prvky přilehlých nevytápěných prostorů se stanoví podle ČSN EN ISO 13789:2009. Použití součinitele b podle ČSN :2005, tab. F.2 se nepřipouští. - Pozn.: Intenzita výměny vzduchu se pro objemový tok vzduchu mezi vytápěným a nevytápěným prostorem uvažuje rovna nule a mezi nevytápěným prostorem a venkovním prostředím hodnotou v souladu s ČSN EN ISO 13789:2009, tab Postup výpočtu přenosu tepelných toků stavebními prvky přilehlými k zemině (podlaha na zemině, zvýšená podlaha, podlaha do částečně či zcela nevytápěného suterénu) se stanoví podle ČSN EN ISO 13370:2009. Použití součinitele b podle ČSN :2005, tab. F.2 se nepřipouští. Postup pomocí součinitele teplotní redukce b, stanovený podle ČSN :2005, Příloha H, odst. H.2.2 na základě návrhových teplot lze použít pouze v případech, kde ČSN EN ISO 13370:2009 nestanovuje postup výpočtu Způsob výpočtu a zónování při zachování účelu místnosti je vždy shodný při výpočtu stavů před i po realizaci opatření, která jsou předmětem dotace Specifický postup při rozšiřování celkové energeticky vztažné plochy, tedy v případě nástaveb, přístaveb a vestaveb je popsán ve Směrnici MŽP č. 9/2013, Příloze č. II/2 - Pravidla a podmínky poskytování. 3. Okrajové podmínky Okrajové podmínky, které vstupují do výpočtu se uvažují dle TNI : Klimatická data - Pro výpočet celkové dodané energie do budovy s měsíčním krokem výpočtu se použijí klimatická data uvedena v TNI :2013, příloha C Klimatická data pro výpočet energetické náročnosti budov Vnitřní tepelná kapacita - Vnitřní tepelná kapacita se uvažuje podle ČSN EN ISO 13790: 2008, odstavec 12, tabulka 12. Oblast podpory A, C2 6/15 v1.0

7 3.3. Parametry pro vytápění a chlazení Vytápění - Návrhová vnitřní teplota pro měsíční krok výpočtu se stanovuje pro režim vytápění podle tab. B.2, pro typ zóny Rodinný dům obytné prostory hodnotou 20 C. - Vliv přerušovaného nebo redukovaného vytápění se nezohledňuje Chlazení - Uvažuje se pouze při předpokladu užívání systému chlazení. - Návrhová vnitřní teplota pro měsíční krok výpočtu se stanoví pro režim chlazení podle tab. B.2, pro typ zóny Rodinný dům obytné prostory hodnotou 22 C Vnitřní tepelné zisky Měrné tepelné zisky od osob - Uvažují se podle TNI :2013, tab. B.4, pro typ zóny Rodinný dům obytné prostory hodnotou 1,5 W/m2 při časovém podílu 70% přítomnosti osob Měrné tepelné zisky z vybavení - Uvažují se podle TNI :2013, tab. B.4, pro typ zóny Rodinný dům obytné prostory hodnotou 3 W/m2 při časovém podílu 20% doby provozu Měrné tepelné zisky z osvětlení 3.5. Větrání - Doba využití denního světla t D = 900 h. - Doba využití bez denního světla t N = 600 h. - Osvětlenost se uvažuje jednotně 90 lx. - Účinnost osvětlení se uvažuje jednotně 15 %. - Příkon osvětlení se uvažuje 0,05 W/(m 2.lx) podle vyhl. č. 78/2013 Sb., o energetické náročnosti. - Činitel závislosti na denním světle se uvažuje 1,0 podle vyhl. č. 78/2013 Sb., o energetické náročnosti Přirozené větrání - Uvažuje se podle TNI :2013, tab. B.3, pro typ zóny Rodinný dům obytné prostory hodnotou intenzity větrání 0,3 1/h Nucené větrání - Objemový tok větracího vzduchu se stanovuje podle TNI :2013, tab. B.3, pro typ zóny Rodinný dům obytné prostory hodnotou intenzity větrání 0,3 1/h. Podíl časového úseku s nuceným větráním se uvažuje 17 Oblast podpory A, C2 7/15 v1.0

8 h/den z 24 h/den. Zbylý časový úsek je možné uvažovat bez výměny vzduchu nebo dle projektového předpokladu. - Účinnost zpětného získávání tepla se stanoví podle TNI :2013, tab. A.60 dle typu systému. - Průvzdušnost obálky budovy n 50 [1/h] se stanoví podle tabulky 3. Tabulka 3 Uvažovaní intenzity výměny vzduchu n 50 podle stavu budovy Posuzovaný stav budovy Budova po komplexní sanaci obvodového pláště a střechy včetně výměny oken a vstupních dveří Výměna všech oken a vstupních dveří, obvodový plášť bez úprav Uvažovaná intenzita výměny vzduchu n 50 [1/h] 2,5 c) 3,0 b) a), b) Výměna některých oken, obvodový plášť bez úprav 3 až 4,5 Budova po zateplení obvodového pláště a střechy, okna i vstupní dveře bez úprav 4,0 Budova v původním stavu, bez úprav 4,5 Zkouška průvzdušnosti proběhla (musí být doloženo příslušným protokolem o měření průvzdušnosti uvedeného na stránkách Programu) Přednostně se zadá naměřená hodnota Pozn.: a) Hodnota se stanoví interpolací mezi oběma uvedenými krajními hodnotami podle podílu ploch vyměněných oken. b) Hodnoty platí při odborném zabudování oken s těsněnou funkční spárou a celoobvodovým kováním. V ostatních případech, například při repasi oken (výměna zasklení a oprava rámů), se uvažuje hodnota 4,5 1/h. c) Hodnoty platí při odborném zabudování oken s těsněnou funkční spárou a celoobvodovým kováním. V ostatních případech, například při repasi oken (výměna zasklení a oprava rámů), se uvažuje hodnota 4,0 1/h. - Součinitel větrné expozice a součinitel vlivu vztlaku se uvažují jednotně hodnotami e = 0,01 a f = 20 podle ČSN EN ISO 13789: Zadávání neprůsvitných konstrukcí 4.1. Pojmenování konstrukce - Zadávané konstrukce budou mít shodné označení s označením konstrukcí ve výpočtu součinitele prostupu tepla Součinitel prostupu tepla - Hodnota součinitele prostupu tepla se zadává na tři desetinná místa. Oblast podpory A, C2 8/15 v1.0

9 4.3. Zadání konstrukce podlahy na terénu - Hodnota součinitele prostupu tepla podlahy na terénu ve stavu před provedením podporovaných opatření se vypočítá dle skladby konstrukce uvedené v příslušné části původní projektové dokumentace ověřené příslušným stavebním úřadem. V případě, že původní projektová dokumentace ověřená příslušným stavebním úřadem není k dispozici, použijí se hodnoty součinitele prostupu tepla uvedené v tabulce 4. Tabulka 4 Uvažování součinitele prostupu tepla podlahy na terénu ve stavu před provedením opatření Doba výstavby Součinitel prostupu tepla [W/(m 2.K)] Tepelný odpor [(m 2.K)/W] Do roku ,00 0, ,46 0, /1994 1,08 0,75 5/ /2002 1,03 0,80 11/2002-4/2007 0,60 1, Lineární tepelné vazby se zahrnují pomocí Průměrného vlivu tepelných vazeb U em [W/(m 2 K)] uvedeného v tabulce 5. - Hodnota je definována v ČSN :2005, čl. H.2.3 jako průměrný vliv tepelných vazeb mezi ochlazovanými konstrukcemi na systémové hranici budovy. Tabulka 5 Přirážka na vliv tepelných vazeb ΔU em Kvalita řešení Uvažované U em [W/(m 2.K)] Poznámka Vyšší 0,02 Je zajištěna souvislost vrstev ve všech napojeních, převážně v neztenčené tloušťce, podle nejlépe dostupných technických možností. Obvyklý projektový předpoklad novostaveb. Střední 0,05 Je zajištěna souvislost tepelně izolačních vrstev ve všech napojeních převážně v neztenčené tloušťce. Nízká 0,1 Není zajištěna souvislost tepelně izolačních vrstev ve všech napojeních Přesného zadání pomocí bodových a lineárních činitelů prostupu tepla Oblast podpory A, C2 9/15 v1.0

10 - Hodnota se stanoví podle ČSN :2005, příloha B.7 nebo z katalogu tepelných mostů, avšak daný detail musí ve všech parametrech odpovídat skutečnosti. Tento postup je povinný i v případě zadání menší přirážky průměrného vlivu tepelných vazeb než U em = 0,02 W/(m 2.K). Do výpočtu musí být zahrnuty všechny důležité lineární tepelné vazby, které budova obsahuje. Musí však obsahovat minimálně tyto vazby dle typu budovy: - nároží obvodové stěny - napojení obvodové stěny u základu - napojení obvodové stěny na plochou střechu (atika) - napojení obvodové stěny na šikmou střechu (u pozednice) - napojení štítové stěny na šikmou střechu - napojení šikmé střechy na kleštiny (případně napojení šikmé střechy v hřebeni - ostění okna - nadpraží okna - parapet okna - ostění dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno) - nadpraží dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno) - práh dveří (pokud je stejné osazení jako u oken, lze uvažovat s hodnotami pro okno). 5. Zadávání průsvitných konstrukcí 5.1. Plocha výplní otvorů - Plocha výplně otvoru se odvozuje od nejmenších světlých rozměrů daného stavebního otvoru v neprůsvitné nosné konstrukci Korekční činitel rámu F F - Podíl rámu se může u oken uvažovat: jednotně hodnotou 30% pro jednokřídlé okno, u ostatních typů výplní se hodnota vypočítá přesně jako podíl plochy rámu k celkové ploše výplně otvoru anebo přesněji pro jednotlivé výplně otvoru zvlášť jako podíl plochy rámu k celkové ploše výplně otvoru. - V případě přesného výpočtu podílu plochy rámu k celkové ploše výplně otvoru bude tento výpočet doložen v energetickém posudku. - V případě vybraného výrobku z SVT se pro přesnější výpočet korekčního činitele rámu uvažují rozměry rámu uvedené výrobcem (hodnota je uvedena Oblast podpory A, C2 10/15 v1.0

11 v technických parametrech SVT), není-li výrobek vybrán, uvedou se předpokládané rozměry rámu, se kterými bude ve výpočtu počítáno a které budou maximálními rozměry rámu při následném výběru výrobku z SVT Celkový činitel prostupu solární energie g - U stávajícího stavu se uvažuje podle ČSN EN ISO 13790:2009, tab. H.1. Tabulka 6 Celkový činitel prostupu solární energie g podle ČSN EN ISO :2009, tab.h.1 Typ zasklení Koeficient solární propustnosti g Jednoduché zasklení 0,85 Dvojité zasklení 0,75 Dvojité zasklení se selektivní vrstvou (standardní izolační dvojsklo) 0,67 Trojité zasklení 0,70 Trojité zasklení se dvěma selektivními vrstvami (standardní izolační trojsklo) 0,50 - U navrhovaného stavu se v případě výměny výplní otvorů u již vybraného výrobku z SVT uvažuje hodnota uvedená výrobcem (hodnota je uvedena v technických parametrech SVT), není-li výrobek vybrán, uvede se předpokládaná hodnota celkového činitele prostupu solární energie, se kterou bude ve výpočtu počítáno a která bude minimální hodnotou celkového činitele prostupu solární energie při následném výběru výrobku z SVT. - U stavu po realizaci se v případě výměny výplní otvorů zadávají hodnoty uvedené výrobcem (hodnota je uvedena v technických parametrech SVT) Korekční činitel stínění Fsh - Úhel stínění se uvažuje od roviny zasklení. - Stínění vlastní budovou (ostění, nadpraží, nadokenní markýzy, boční žebra atd.) a dále stínění jinými budovami a ostatními překážkami se stanovuje: Co nejblíže skutečnosti výpočtem podle ČSN EN ISO 13790:2009, přílohy G5. Tento výpočet bude doložen v energetickém posudku. V případě, kdy je sousední pozemek bez zástavby a je zde předpoklad nové výstavby (např. dle územního plánu), uvažuje se na daném sousedním pozemku shodná budova jako posuzovaná a umístěná dle stávajícího regulačního plánu nebo v minimální vzdálenosti od posuzovaného pozemku stanovené obecnými požadavky na umisťování Oblast podpory A, C2 11/15 v1.0

12 staveb dle vyhlášky 501/2006 Sb., o obecných požadavcích na využívání území. Zjednodušeně podle tabulky 7. Tabulka 7 Zjednodušené uvažování korekčního činitele stínění Fsh Okna a prosklené plochy v nejnižším nadzemním podlaží F sh = 0,6 Okna a prosklené plochy v ostatních vyšších nadzemních podlažích F sh = 0, Součinitel prostupu tepla Stávající výplně otvoru - Uvažují se typické hodnoty součinitele prostupu tepla oken U W dle ČSN :2005, tab. D.1 a D.2 dle typu výplně otvoru. - Pro již vyměněná stávající okna s tepelně izolačním dvojsklem se uvažuje hodnota 1,5 W/(m 2.K) a pro tepelně izolační dveřní výplň hodnota 1,7 W/(m 2.K) pokud nelze doložit jinak (např. faktury s uvedením technických parametrů k danému typu výplně, atd Nové výplně otvoru - Hodnota součinitele prostupu tepla výplní otvorů se může uvažovat jednotně pro stanovený rozměr anebo se přesněji vypočítají pro jednotlivé výplně otvoru zvlášť. - Součinitel prostupu tepla výplně otvoru se vypočítá postupem podle ČSN EN ISO :2007 a ČSN EN ISO :2012 při zadání rozměrů rámu, součinitele prostupu tepla zasklení/výplně, součinitele prostupu tepla rámu, lineárního činitele prostupu tepla a se zaokrouhlením na dvě platné číslice. - V případě vybraného výrobku z SVT se pro výpočet součinitele prostupu tepla výplní otvorů uvažují parametry uvedené výrobcem (hodnoty jsou uvedeny v technických parametrech SVT), není-li výrobek vybrán, uvedou se předpokládané parametry výplně otvoru, se kterými bude ve výpočtu počítáno a které budou maximálními hodnotami při následném výběru výrobku z SVT. - Požadavek na součinitel prostupu tepla výplní otvorů se porovnává s hodnotou vypočítanou postupem podle ČSN EN ISO :2007 a ČSN EN ISO :2012, stanovenou pro: okno nebo balkonové dveře pro rozměr x mm; šikmá výplň otvoru se sklonem do 45 pro rozměr x mm; Oblast podpory A, C2 12/15 v1.0

13 dveřní výplň otvoru pro rozměr x mm. - U lehkých obvodových plášťů se výpočtová hodnota součinitele prostupu tepla U cw stanovuje dle ČSN EN ISO 12631:2013 přes charakteristický výsek. 6. Průměrný součinitel prostupu tepla 6.1. Průměrný součinitel prostupu tepla dané budovy - Hodnota se vypočítá v souladu s ČSN :2005 a výše uvedenými postupy. - Hodnota průměrného součinitele prostupu tepla se zaokrouhluje matematicky na dvě desetinná místa Referenční hodnota průměrného součinitele prostupu tepla budovy - Hodnota se vypočítá pouze pro návrhový stav a to v souladu s vyhl. č. 78/2013 Sb., o energetické náročnosti budov, příloha č Referenční hodnota průměrného součinitele prostupu tepla a její poměr se zaokrouhluje matematicky na dvě desetinná místa. - Normové požadované hodnoty součinitele prostupu tepla U N,j se uvažují podle typu konstrukce dle ČSN :2011, tab. 3. D. Protokol výpočtu měrné roční potřeby tepla na vytápění a průměrného součinitele prostupu tepla: 1) Výčet norem, podle kterých je výpočet proveden 2) Jméno zpracovatele 3) Datum zpracování výpočtu (den/měsíc/rok) 4) Okrajové klimatické podmínky - počet dnů v měsíci - teplotu exteriéru [ C] - množství slunečního záření [MJ/m 2 nebo kwh/m 2 ] 5) Počet zón v budově 6) Celková energeticky vztažná plocha [m 2 ] 7) Podlahová plocha z celkových vnitřních rozměrů pro potřeby výpočtu dodané energie ve vztahu k měrným parametrům vyjádřeným k podlahové ploše [m 2 ] 8) Vnitřní návrhové teploty [ C] 9) Vnitřní tepelná kapacita [kj/(m 2.K)] 10) Vnitřní tepelné zisky - od osob měrné tepelné zisky [W/m 2 ], časový podíl [%] Oblast podpory A, C2 13/15 v1.0

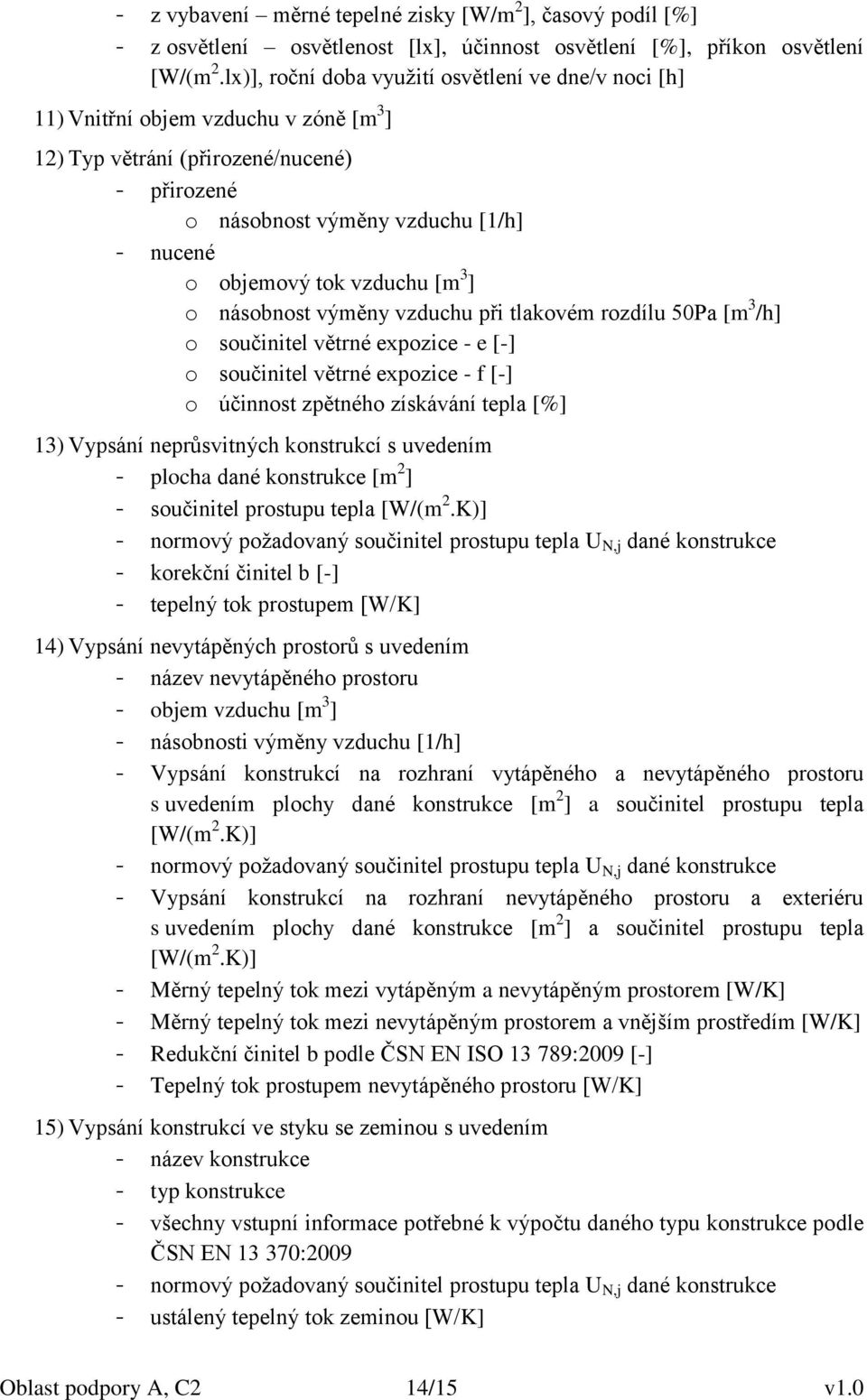

14 - z vybavení měrné tepelné zisky [W/m 2 ], časový podíl [%] - z osvětlení osvětlenost [lx], účinnost osvětlení [%], příkon osvětlení [W/(m 2.lx)], roční doba využití osvětlení ve dne/v noci [h] 11) Vnitřní objem vzduchu v zóně [m 3 ] 12) Typ větrání (přirozené/nucené) - přirozené o násobnost výměny vzduchu [1/h] - nucené o objemový tok vzduchu [m 3 ] o násobnost výměny vzduchu při tlakovém rozdílu 50Pa [m 3 /h] o součinitel větrné expozice - e [-] o součinitel větrné expozice - f [-] o účinnost zpětného získávání tepla [%] 13) Vypsání neprůsvitných konstrukcí s uvedením - plocha dané konstrukce [m 2 ] - součinitel prostupu tepla [W/(m 2.K)] - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce - korekční činitel b [-] - tepelný tok prostupem [W/K] 14) Vypsání nevytápěných prostorů s uvedením - název nevytápěného prostoru - objem vzduchu [m 3 ] - násobnosti výměny vzduchu [1/h] - Vypsání konstrukcí na rozhraní vytápěného a nevytápěného prostoru s uvedením plochy dané konstrukce [m 2 ] a součinitel prostupu tepla [W/(m 2.K)] - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce - Vypsání konstrukcí na rozhraní nevytápěného prostoru a exteriéru s uvedením plochy dané konstrukce [m 2 ] a součinitel prostupu tepla [W/(m 2.K)] - Měrný tepelný tok mezi vytápěným a nevytápěným prostorem [W/K] - Měrný tepelný tok mezi nevytápěným prostorem a vnějším prostředím [W/K] - Redukční činitel b podle ČSN EN ISO :2009 [-] - Tepelný tok prostupem nevytápěného prostoru [W/K] 15) Vypsání konstrukcí ve styku se zeminou s uvedením - název konstrukce - typ konstrukce - všechny vstupní informace potřebné k výpočtu daného typu konstrukce podle ČSN EN : normový požadovaný součinitel prostupu tepla U N,j dané konstrukce - ustálený tepelný tok zeminou [W/K] Oblast podpory A, C2 14/15 v1.0

15 16) Vypsání průsvitných konstrukcí s uvedením - orientace - plocha dané konstrukce [m 2 ] - součinitel prostupu tepla [W/(m 2.K)] - normový požadovaný součinitel prostupu tepla U N,j dané konstrukce - korekční činitel b [-] - celkový činitel prostupu solární energie [-] - korekční činitel rámu [-] - korekční činitel stínění [-] 17) Lineární a bodové tepelné vazby [W/(m 2.K)] 18) Celkové tepelné ztráty po měsíci [GJ] anebo[kwh] 19) Celkové solární zisky po měsíci [GJ] anebo [kwh] 20) Celkové vnitřní tepelné zisky po měsíci [GJ] anebo [kwh] 21) Celkové tepelné zisky po měsíci[gj] anebo [kwh] 22) Využití tepelných zisků [-] 23) Potřeba tepla na vytápění po měsíci [GJ] anebo [kwh] 24) Měrná roční potřeba tepla na vytápění [kwh/m 2.rok] zaokrouhlena matematicky na celé číslo 25) Celkový tepelný tok prostupem obálky budovy [W/K] 26) Celková plocha obálky budovy [m 2 ] 27) Faktor tvaru budovy A/V [m 2 /m 3 ] 28) Průměrný součinitel prostupu tepla obálky budovy [W/(m 2.K)] zaokrouhlený matematicky na dvě desetinná místa 29) Referenční hodnota průměrného součinitele prostupu tepla budovy [W/(m 2.K)] zaokrouhlená matematicky na dvě desetinná místa Oblast podpory A, C2 15/15 v1.0
