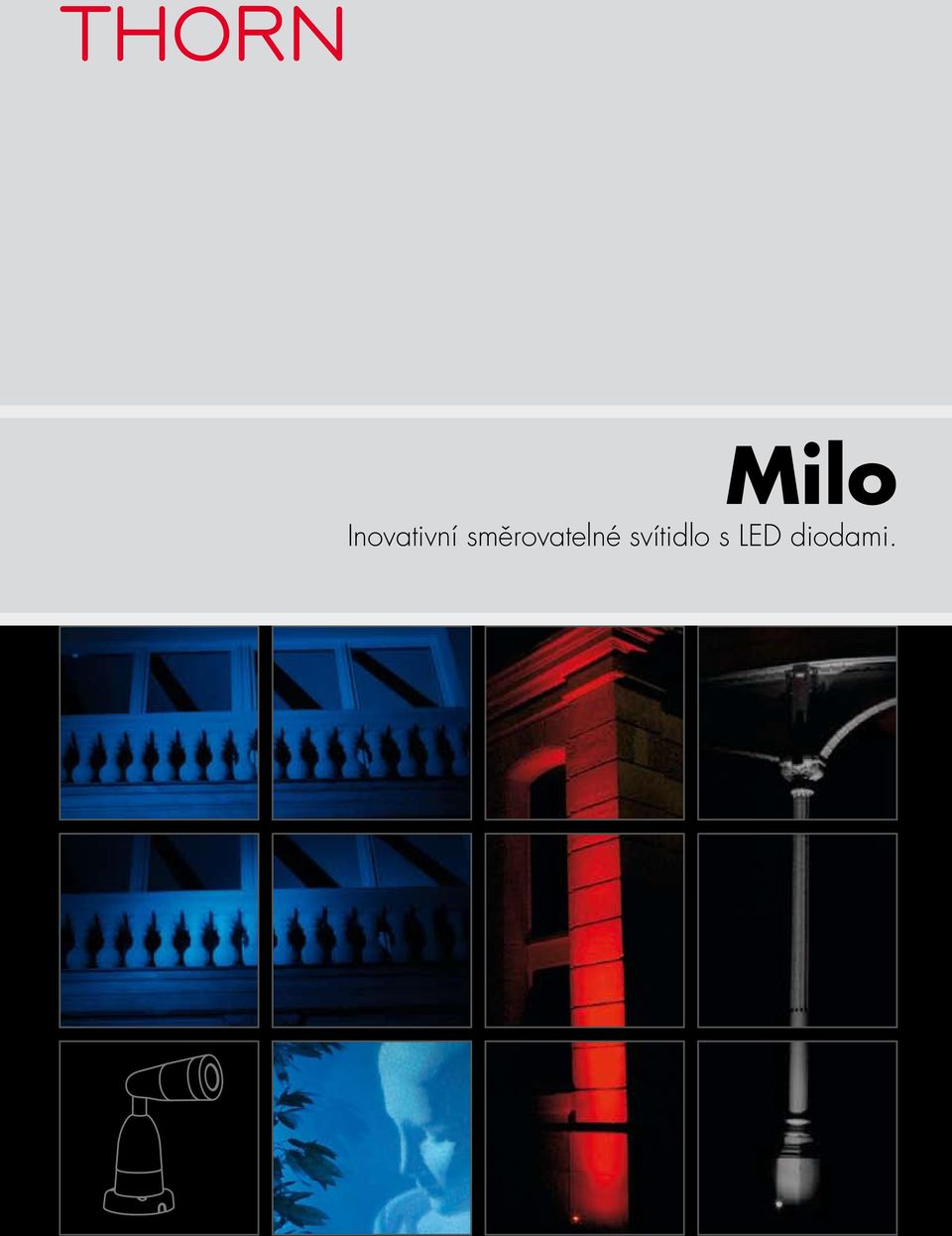

Milo. Inovativní směrovatelné svítidlo s LED diodami.

Transkript

1 Milo Inovativní směrovatelné svítidlo s LED diodami.

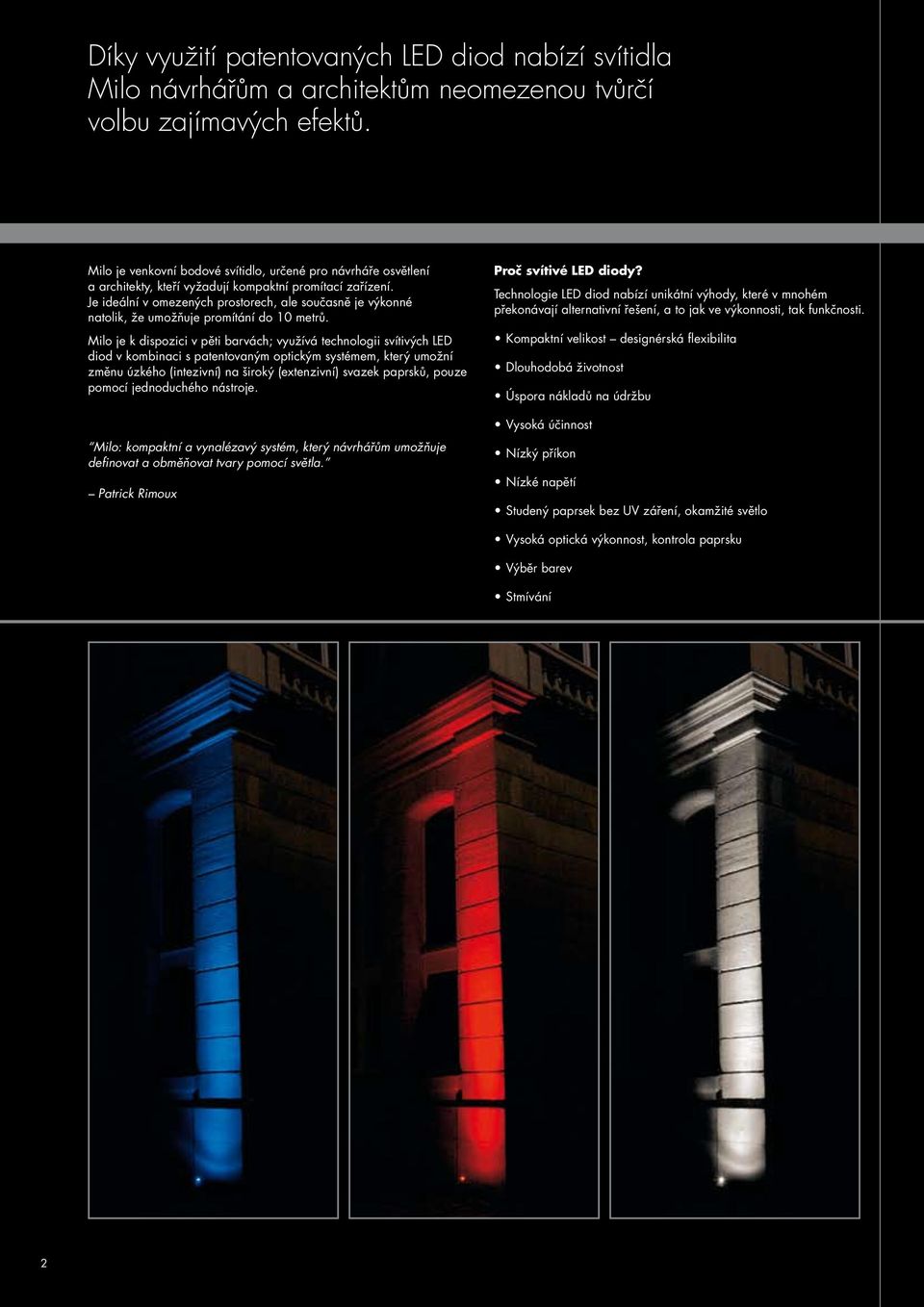

2 Díky využití patentovanýc LED diod nabízí svítidla Milo návrářům a arcitektům neomezenou tvůrčí volbu zajímavýc efektů. Milo je venkovní bodové svítidlo, určené pro návráře osvětlení a arcitekty, kteří vyžadují kompaktní promítací zařízení. Je ideální v omezenýc prostorec, ale současně je výkonné natolik, že umožňuje promítání do 10 metrů. Milo je k dispozici v pěti barvác; využívá tecnologii svítivýc LED diod v kombinaci s patentovaným optickým systémem, který umožní změnu úzkéo (intezivní) na široký (extenzivní) svazek paprsků, pouze pomocí jednoducéo nástroje. Milo: kompaktní a vynalézavý systém, který návrářům umožňuje definovat a obměňovat tvary pomocí světla. Patrick Rimoux Proč svítivé LED diody? Tecnologie LED diod nabízí unikátní výody, které v mnoém překonávají alternativní řešení, a to jak ve výkonnosti, tak funkčnosti. Kompaktní velikost designérská flexibilita Dlouodobá životnost Úspora nákladů na údržbu Vysoká účinnost Nízký příkon Nízké napětí Studený paprsek bez UV záření, okamžité světlo Vysoká optická výkonnost, kontrola paprsku Výběr barev Stmívání

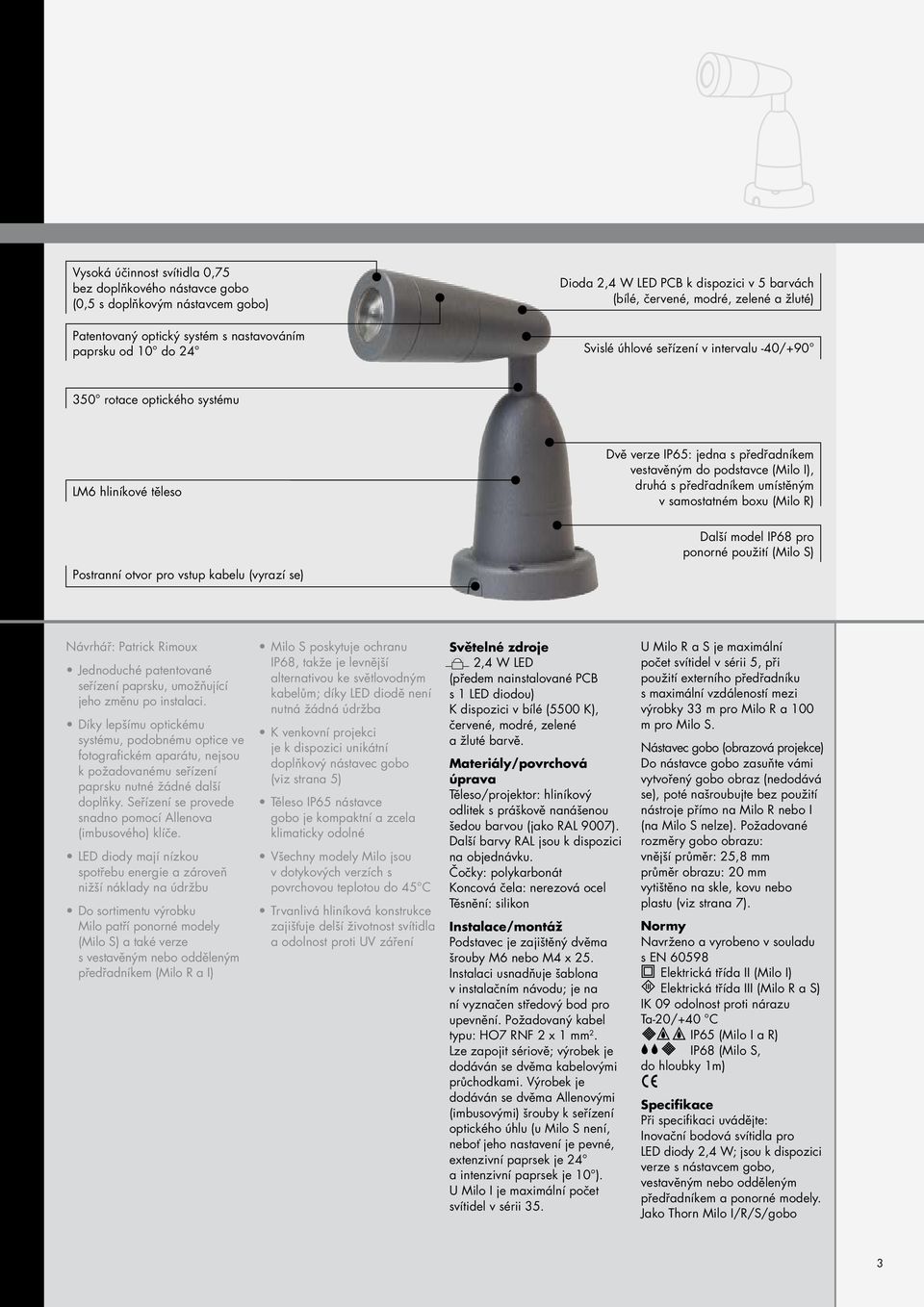

3 Vysoká účinnost svítidla 0,75 bez doplňkovéo nástavce gobo (0,5 s doplňkovým nástavcem gobo) Patentovaný optický systém s nastavováním paprsku od 10 do 24 Dioda 2,4 W LED PCB k dispozici v 5 barvác (bílé, červené, modré, zelené a žluté) Svislé úlové seřízení v intervalu -40/ rotace optickéo systému LM6 liníkové těleso Dvě verze IP65: jedna s předřadníkem vestavěným do podstavce (Milo I), druá s předřadníkem umístěným v samostatném boxu (Milo R) Postranní otvor pro vstup kabelu (vyrazí se) Další model IP68 pro ponorné použití (Milo S) Návrář: Patrick Rimoux Jednoducé patentované seřízení paprsku, umožňující jeo změnu po instalaci. Díky lepšímu optickému systému, podobnému optice ve fotografickém aparátu, nejsou k požadovanému seřízení paprsku nutné žádné další doplňky. Seřízení se provede snadno pomocí Allenova (imbusovéo) klíče. LED diody mají nízkou spotřebu energie a zároveň nižší náklady na údržbu Do sortimentu výrobku Milo patří ponorné modely (Milo S) a také verze s vestavěným nebo odděleným předřadníkem (Milo R a I) Milo S poskytuje ocranu IP68, takže je levnější alternativou ke světlovodným kabelům; díky LED diodě není nutná žádná údržba K venkovní projekci je k dispozici unikátní doplňkový nástavec gobo (viz strana 5) Těleso IP65 nástavce gobo je kompaktní a zcela klimaticky odolné Všecny modely Milo jsou v dotykovýc verzíc s povrcovou teplotou do 45 C Trvanlivá liníková konstrukce zajišťuje delší životnost svítidla a odolnost proti UV záření Světelné zdroje 2,4 W LED (předem nainstalované PCB s 1 LED diodou) K dispozici v bílé (5500 K), červené, modré, zelené a žluté barvě. Materiály/povrcová úprava Těleso/projektor: liníkový odlitek s práškově nanášenou šedou barvou (jako RAL 9007). Další barvy RAL jsou k dispozici na objednávku. Čočky: polykarbonát Koncová čela: nerezová ocel Těsnění: silikon Instalace/montáž Podstavec je zajištěný dvěma šrouby M6 nebo M4 x 25. Instalaci usnadňuje šablona v instalačním návodu; je na ní vyznačen středový bod pro upevnění. Požadovaný kabel typu: HO7 RNF 2 x 1 mm 2. Lze zapojit sériově; výrobek je dodáván se dvěma kabelovými průcodkami. Výrobek je dodáván se dvěma Allenovými (imbusovými) šrouby k seřízení optickéo úlu (u Milo S není, neboť jeo nastavení je pevné, extenzivní paprsek je 24 a intenzivní paprsek je 10 ). U Milo I je maximální počet svítidel v sérii 35. U Milo R a S je maximální počet svítidel v sérii 5, při použití externío předřadníku s maximální vzdáleností mezi výrobky 33 m pro Milo R a 100 m pro Milo S. Nástavec gobo (obrazová projekce) Do nástavce gobo zasuňte vámi vytvořený gobo obraz (nedodává se), poté našroubujte bez použití nástroje přímo na Milo R nebo I (na Milo S nelze). Požadované rozměry gobo obrazu: vnější průměr: 25,8 mm průměr obrazu: 20 mm vytištěno na skle, kovu nebo plastu (viz strana 7). Normy Navrženo a vyrobeno v souladu s EN Elektrická třída II (Milo I) Elektrická třída III (Milo R a S) IK 09 odolnost proti nárazu Ta-20/+40 C IP65 (Milo I a R) IP68 (Milo S, do loubky 1m) Specifikace Při specifikaci uvádějte: Inovační bodová svítidla pro LED diody 2,4 W; jsou k dispozici verze s nástavcem gobo, vestavěným nebo odděleným předřadníkem a ponorné modely. Jako Torn Milo I/R/S/gobo

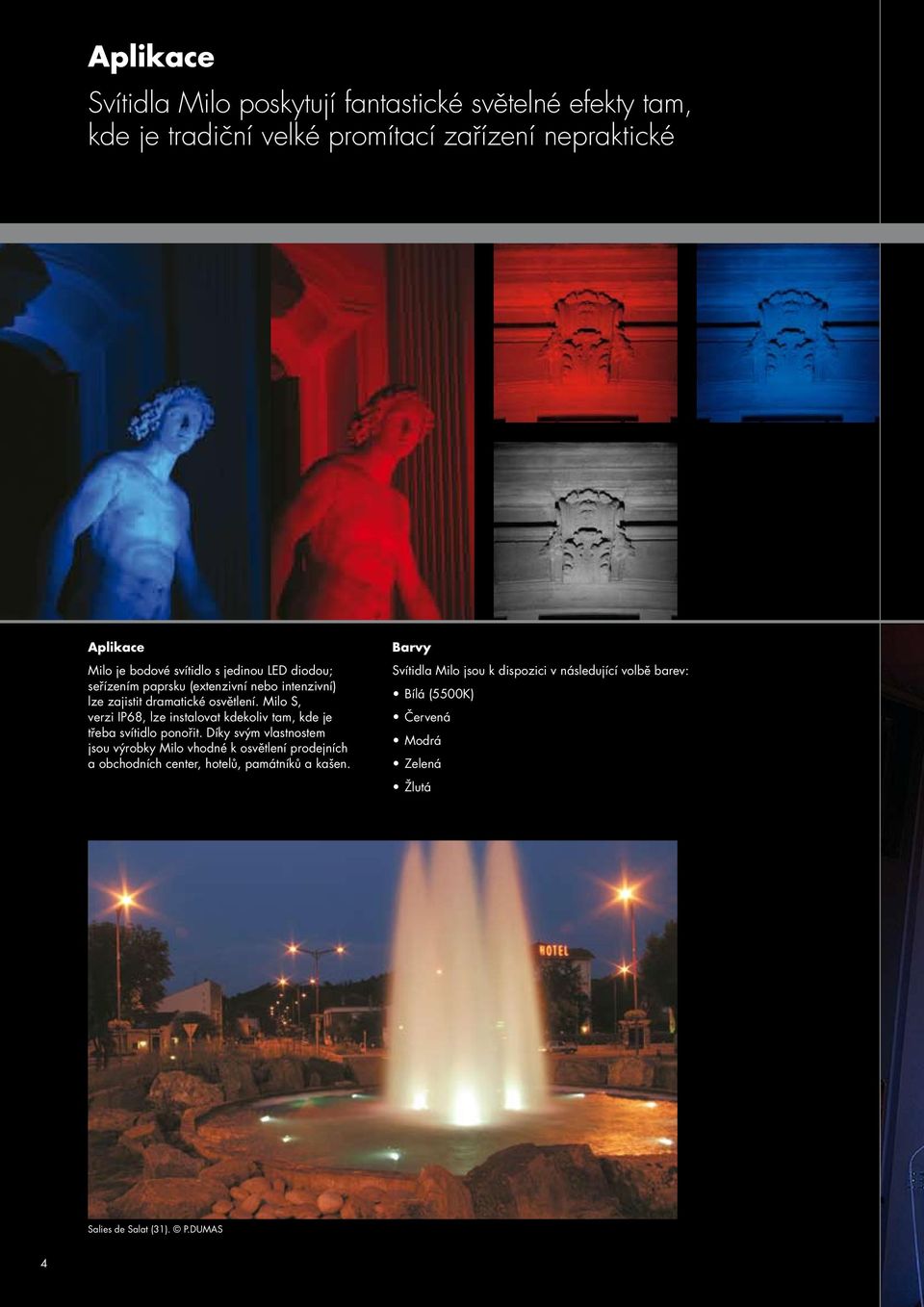

4 Aplikace Svítidla Milo poskytují fantastické světelné efekty tam, kde je tradiční velké promítací zařízení nepraktické Aplikace Milo je bodové svítidlo s jedinou LED diodou; seřízením paprsku (extenzivní nebo intenzivní) lze zajistit dramatické osvětlení. Milo S, verzi IP68, lze instalovat kdekoliv tam, kde je třeba svítidlo ponořit. Díky svým vlastnostem jsou výrobky Milo vodné k osvětlení prodejníc a obcodníc center, otelů, památníků a kašen. Barvy Svítidla Milo jsou k dispozici v následující volbě barev: Bílá (5500K) Červená Modrá Zelená Žlutá Salies de Salat (31). P.DUMAS 4

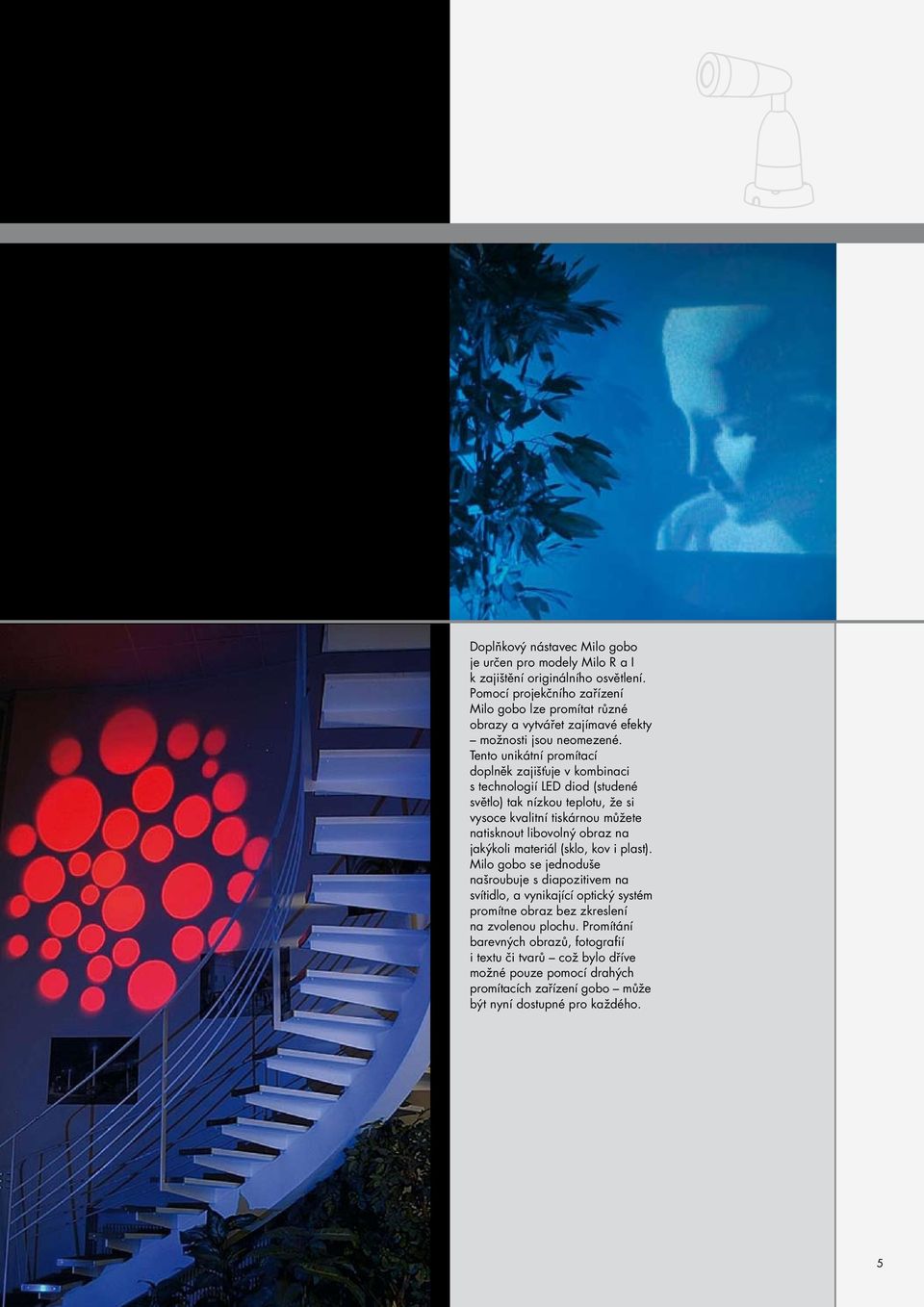

5 Doplňkový nástavec Milo gobo je určen pro modely Milo R a I k zajištění originálnío osvětlení. Pomocí projekčnío zařízení Milo gobo lze promítat různé obrazy a vytvářet zajímavé efekty možnosti jsou neomezené. Tento unikátní promítací doplněk zajišťuje v kombinaci s tecnologií LED diod (studené světlo) tak nízkou teplotu, že si vysoce kvalitní tiskárnou můžete natisknout libovolný obraz na jakýkoli materiál (sklo, kov i plast). Milo gobo se jednoduše našroubuje s diapozitivem na svítidlo, a vynikající optický systém promítne obraz bez zkreslení na zvolenou plocu. Promítání barevnýc obrazů, fotografií i textu či tvarů což bylo dříve možné pouze pomocí draýc promítacíc zařízení gobo může být nyní dostupné pro každéo. 5

6 Pokyny pro objednání, fotometrická data a rozměry Milo R a S Milo I Doplňkový nástavec Milo gobo Pokyny pro objednání Popis Hmotnost (kg) Kód SAP (1) 237 (2) (1) (2) Milo R - IP65/Nastavitelný paprsek/bez předřadníku MILO R 1X2,4W 1LED WHI/5500K 0, MILO R 1X2,4W 1LED BLU (modrá) 0, MILO R 1X2,4W 1LED GRN (zelená) 0, MILO R 1X2,4W 1LED RED (červená) 0, MILO R 1X2,4W 1LED YEL (žlutá) 0, Milo S - IP68/Paprsek přednastaven/bez předřadníku 147 (1) 139 (2) Milo R bez doplňkovéo nástavce gobo (1) (2) Milo R s doplňkovým nástavcem gobo Intenzivní paprsek (úzkozářič) MILO S 1X2,4W 1LED WHI/5500K NW 0, MILO S 1X2,4W 1LED BLU NW (modrá) 0, MILO S 1X2,4W 1LED GRN NW (zelená) 0, MILO S 1X2,4W 1LED RED NW (červená) 0, MILO S 1X2,4W 1LED YEL NW (žlutá) 0, Extenzivní paprsek (širokozářič) MILO S 1X2,4W 1LED WHI/5500K WD 0, MILO S 1X2,4W 1LED BLU WD (modrá) 0, MILO S 1X2,4W 1LED GRN WD (zelená) 0, MILO S 1X2,4W 1LED RED WD (červená) 0, MILO S 1X2,4W 1LED YEL WD (žlutá) 0, (1) 181 (2) Milo I bez doplňkovéo nástavce gobo (1) (2) Milo I s doplňkovým nástavcem gobo Milo I - IP65/Nastavitelný paprsek/včetně předřadníku MILO I 1X2,4W 230/240V 1LED WHI/5500K 1, MILO I 1X2,4W 230/240V 1LED BLU (modrá) 1, MILO I 1X2,4W 230/240V 1LED GRN (zelená) 1, MILO I 1X2,4W 230/240V 1LED RED (červená) 1, MILO I 1X2,4W 230/240V 1LED YEL (žlutá) 1, (1) 237 (2) (1) 139 (2) Milo S bez doplňkovéo nástavce gobo Oddělený předřadník pro Milo R: 240(D) x 50(Š) x 50(V) Oddělený předřadník pro Milo S: 230(D) x 105(Š) x 79(V) (1) Intenzivní paprsek (2) Extenzivní paprsek Nástavec pro promítání obrazu PODPĚRA MILO GOBO 0, IP65 Předřadník pro Milo R a Milo S MILO R GT 17W 0,7A-24V 0, MILO S GT 25W 1,05A-24V 0, WHI - bílá, BLU - modrá, GRN - zelená, RED - červená, YEL - žlutá LED = svítivá dioda 6

7 Milo bez doplňkovéo nástavce gobo Milo s doplňkovým nástavcem gobo x x K promítání obrazů můžete nainstalovat Milo (R nebo I) s doplňkovým nástavcem gobo. Doplňkový nástavec gobo funguje stejně jako transfokátor kamery zoom (onisková vzdálenost mm). Tento doplněk umožní promítnutí libovolnéo obrazu jednoduše natištěnéo nebo obkreslenéo na jakýkoli materiál! (sklo, kov nebo i plast) MILO Žlutá Yellow - Intenzivní - Intensive paprsek Beam MILO Žlutá Yellow - Extenzivní - Extensive paprsek Beam 11 6 Požadavky na obraz gobo: vnější průměr: 25,8 mm a průměr obrazu: 20 mm Velikost obrazu (průměr promítanéo obrazu) a nastavení do oniska (ostrost promítanéo obrazu) se zajistí seřízením paprsku pomocí patentovanéo systému optickýc čoček Milo x 5.0 MILO Bílá Wite - Intenzivní - Intensive paprsek Beam x x 9.9 MILO Bílá Wite - Extenzivní - Extensive paprsek Beam x A 20mm 25.8mm A Vzdálenost mezi gobo Milo a promítaným obrazem bude ovlivněna různými prvky, např. barvou svítivé diody, druem obrazu (vyražený tvar/logo nebo obraz) a okolním světlem. Mezi svítidlem Milo s nástavcem gobo a plocou promítání musí být vzdálenost minimálně 1 m. Ze vzdálenosti 3 m promítaný 20 mm obraz gobo nabízí zobrazení seřiditelné od 0,9 m do 2,2 m. K promítnutí obrazu o velikosti 2 m lze nainstalovat svítidlo Milo ve vzdálenosti 2,8-6,7 m od promítací plocy. Tecnickou pomoc s promítáním vám poskytne vaše místní pobočka firmy Torn MILO Červená Red - Intensive - Intenzivní Beampaprsek MILO Červená Red - Extensive - Extenzivní Beampaprsek 2x4.4 2x x 8.5 2x MILO Zelená Green -- Intensive Intenzivní Beam paprsek MILO Zelená Green -- Extensive Extenzivní Beam paprsek MILO Bílá Gobo s gobo Wite - onisko - focal 70mm mm MILO Bílá Gobo s gobo Wite - onisko - focal 41mm mm x x x Příklady svítidla Milo s bílou LED diodou a nástavcem gobo. Intenzita jinýc barev LED diod, dostupnýc na požádání, se bude lišit MILO Modrá Blue - Intensive - Intenzivní Beam paprsek MILO Modrá Blue - Extensive - Extenzivní Beam paprsek MILO Bílá Gobo s gobo Wite - onisko - focal 28mm mm Úel paprsku u Milo R a I lze seřídit pomocí patentovanéo optickéo systému. U Milo S si prosím zvolte intenzivní nebo extenzivní nastavený paprsek, jak je zobrazeno výše. 7

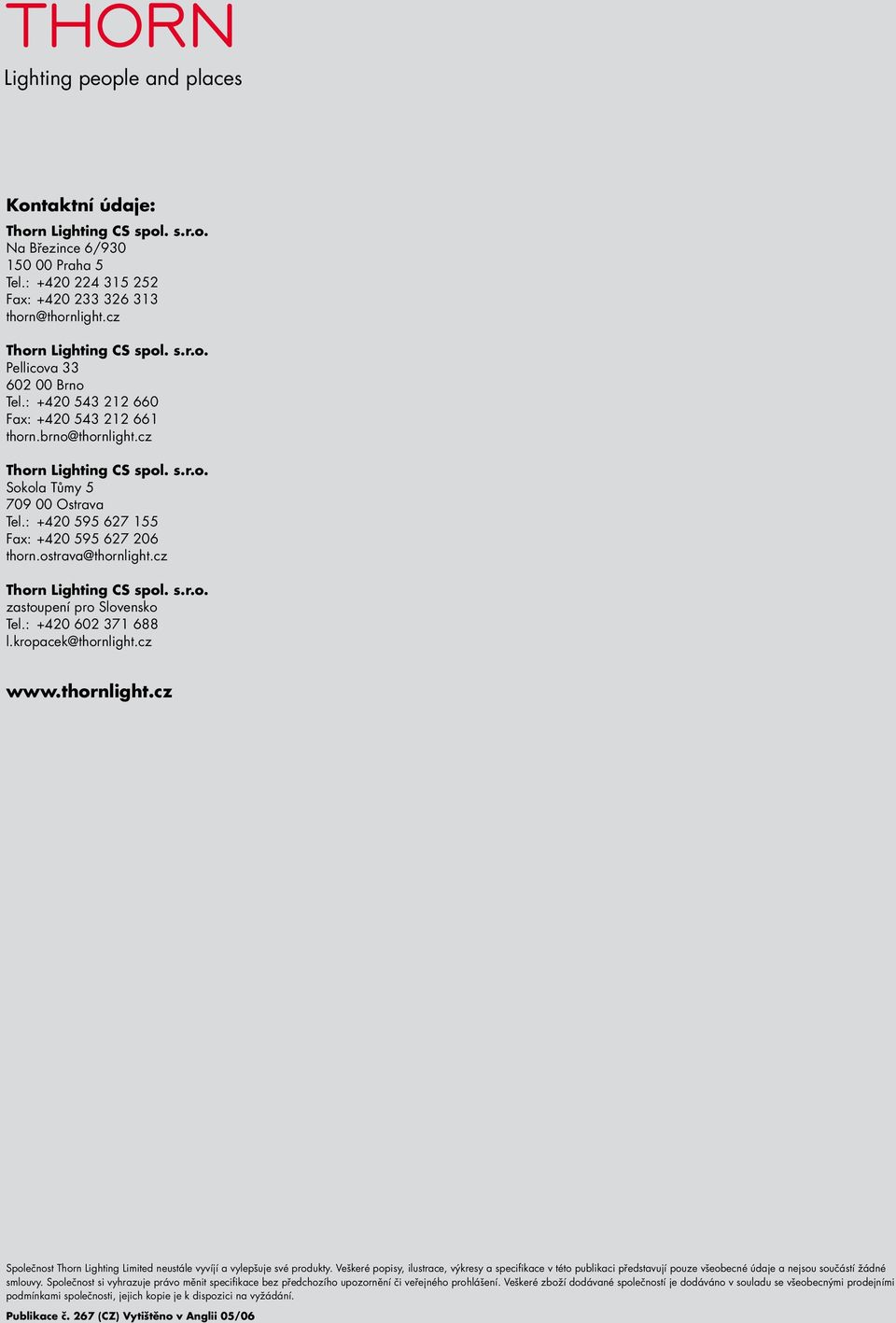

8 Ligting people and places Kontaktní údaje: Torn Ligting CS spol. s.r.o. Na Březince 6/ Praa 5 Tel.: Fax: torn@tornligt.cz Torn Ligting CS spol. s.r.o. Pellicova Brno Tel.: Fax: torn.brno@tornligt.cz Torn Ligting CS spol. s.r.o. Sokola Tůmy Ostrava Tel.: Fax: torn.ostrava@tornligt.cz Torn Ligting CS spol. s.r.o. zastoupení pro Slovensko Tel.: l.kropacek@tornligt.cz Společnost Torn Ligting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyrazuje právo měnit specifikace bez předcozío upozornění či veřejnéo prolášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejic kopie je k dispozici na vyžádání. Publikace č. 267 (CZ) Vytištěno v Anglii 05/06
