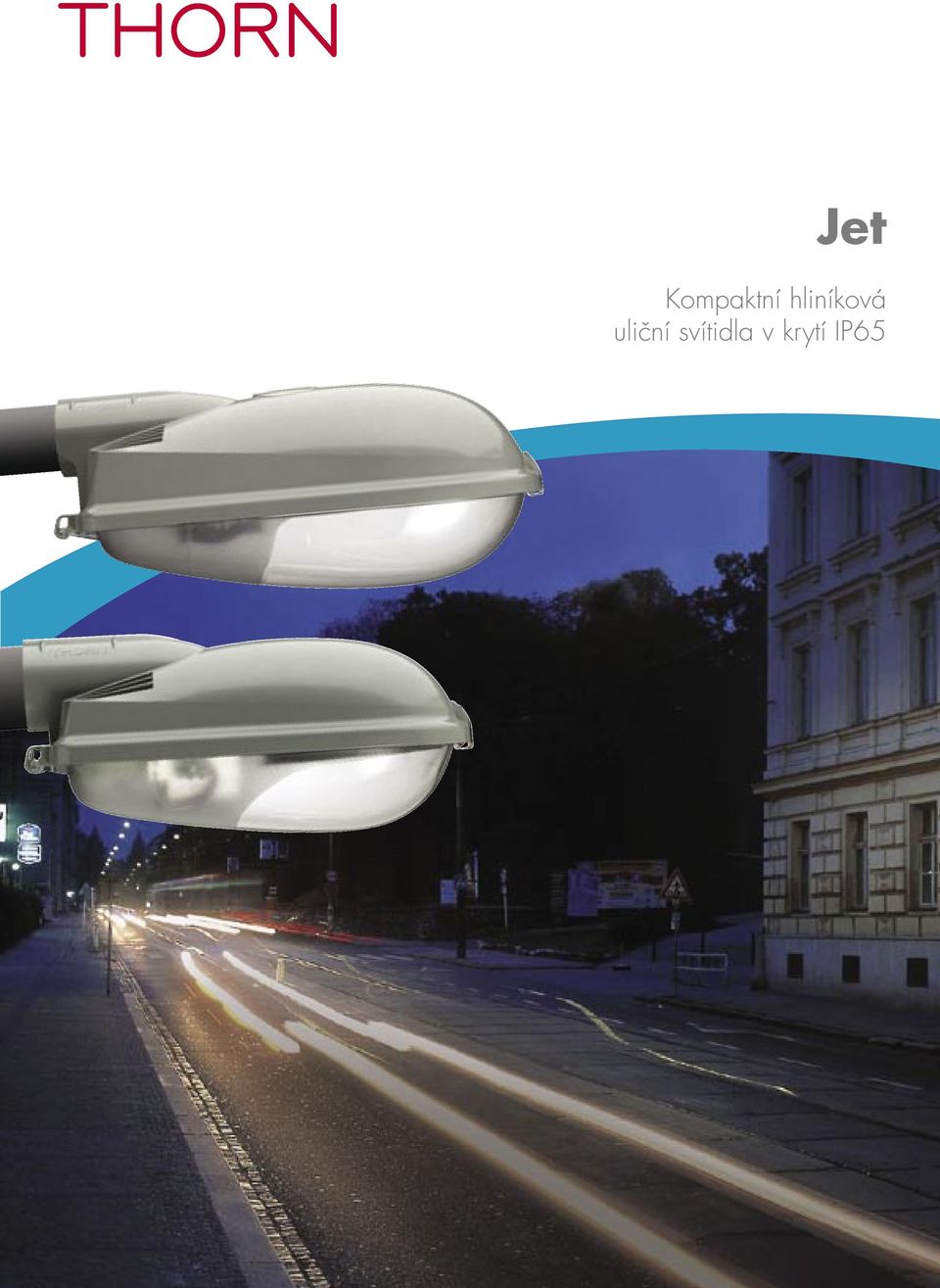

1 Jet Kompaktní hliníková uliční svítidla v krytí IP65

2 Bezkonkurenční technologie výrobku a designové inovace umožňují svítidlu Jet využít předností hliníku, vysokého optického výkonu a dlouhé životnosti, čímž se zvyšuje hodnota výrobku Montáž na výložník Ø mm (nulové naklopení).. Předřadník z galvanizované oceli Robustní a vandalismu odolné těleso z litého hliníku Spona z nerezové oceli k rychlému uvolnění napomáhá snadné instalaci a údržbě.... Mělký polykarbonátový kryt umožňuje vynikající fotometrický výkon Reflektor z jednoho kusu eloxovaného hliníku Předřadník a optika jsou v krytí IP65 Široký výběr světelných zdrojů umožňuje použití v mnoha aplikacích včetně parkovišť, vedlejších a hlavních komunikací, obytných čtvrtí a veřejných prostor Snadné nastavení polohy světelného zdroje umožňuje vynikající regulaci distribuce světla Měkké zaclonění bez ostrých stínů vhodné pro obytné čtvrti. Kryt z UV stabilizovaného polykarbonátu K dispozici také s nainstalovanou objímkou Nema Těleso dodáváno připravené k instalaci, z výroby je nainstalovaný integrovaný předřadník, celá dodávka v jediné krabici Materiály lze zcela recyklovat UV stabilizovaný polykarbonátový kryt. Adaptér na dřík Ø 60 mm nebo Ø 76 mm, možnost naklopení 5 /10 /15. Otvor pro dřík z litého hliníku se při instalaci upevňuje dvěma šrouby z nerezové oceli. Adaptér na dřík Jet 2

3 Jet 1 a 2 Materiál/povrchová úprava Těleso: litý hliník LM24, práškově nanášená barva (RAL 9006) Kryt: UV stabilizovaný polykarbonát Těsnění: neoprén černé barvy Předřadník/držák světelného zdroje: galvanizovaná ocel Reflektor: vysoce čistý lisovaný hliník Šroubové připojení: nerezová ocel Spona: nerezová ocel Instalace/montáž Vhodné pro výložník Ø mm. Průchodka pro kabel o průměru 8 mm až 13 mm. Dřík stožáru Ø 60 mm nebo Ø 76 mm s úhlem naklopení v krocích 5 /10 /15. Hloubka vstupu výložníku 100 mm, dříku 100 mm. Přístup k výbojce zespodu přes výklopný kryt, který se uvolňuje jednou překlápěcí sponou z nerezové oceli. Výměnu světelného zdroje lze provést za několik sekund bez nářadí. Přístup k integrovanému předřadníku přes kryt. Předřadník je k tělesu připevněn dvěma šrouby. Svítidlo dodáváno připravené k instalaci, z výroby nainstalovaný integrovaný předřadník, vše dodáváno v jediném kartonu (bez světelného zdroje). Normy Konstrukce a výroba v souladu s normou EN El. předmět třídy I El. předmět třídy II Ta -20 C/+ 35 C Odolnost proti rázům IK08 Kryt optiky a předřadníku: IP65 Specifikace Při specifikaci uvádějte: Kompaktní hliníkové uliční svítidlo IP65 pro W, HST vysokotlaké sodíkové výbojky/70-150w, HIT-CE metalhalogenidové výbojky s keramickým hořákem/ W, HME vysokotlaké rtuťové/42-70w, TC-TEL kompaktní zářivky. Pro boční montáž Ø mm, s nulovým naklopením nebo na dřík stožáru Ø 60 mm nebo Ø 76 mm (montážní doplněk) s volitelným úhlem naklopení 5 /10 /15. Model Thorn Jet. (Jas cd/m 2 ) Dopravní trasy Nové požadavky EN L průměr U0 Min. Ul Min. TI Max. SR (cd/m 2 ) (%) Me2 1,5 0,4 0,7 10 0,5 Me3a 1 0,4 0,7 15 0,5 Me3b 1 0,4 0,6 15 0,5 Me3c 1 0,4 0,5 15 0,5 Me4a 0,75 0,4 0,6 15 0,5 Me4b 0,75 0,4 0,5 15 0,5 Me5 0,5 0,35 0,4 15 0,5 Me6 0,3 0,35 0, Me3a Me4a Me3c Me2 Me4b Me3a Me5 s Me3c Me2 Me4a Me6 Me3a Me4b Me3c Me4a W v = 6 m (6500lm) (Vzdálenost m) 100 W v = 8 m (10000lm) Me5 7m Uspořádání: Jednostranné Převis: 0 m Naklopení: 5 Tabulka R: R3 Udržovací činitel: 0,80 Me4b 150 W v = 10 m (17500lm) vh 1. Nadčasový styl a kompaktní konstrukce 2. Krytí IP65, optika a předřadník mají vysokou odolnost proti prachu a vodě 3. Zcela snímatelný předřadník pro zářivky HID nebo TC-TEL & 5. Snadný přístup ke světelnému zdroji a předřadníku k rychlé instalaci a údržbě 6. Verze s fotobuňkou

4 5.0h h h 5.0h 0.0h 5.0h Jet JET 1 Světelný Lamp: 1???? x 70W zdroj: HST 1 x 70W HST ULOR: ULOR: 00.?? DLOR: DLOR: ,74 LOR: 0.?? LOR: 0.76 LOR: 0,76 0.?? Montážní Mounting height: výška: 1m1 m 199 Jet 1 Světelné zdroje 50, 70W, HST (ST) vysokotlaké sodíkové výbojky. 70W, HIT-CE (MT) metalhalogenidové výbojky s keramickým hořákem. 80W, HME (QE) vysokotlaké rtuťové výbojky. 42W, TC-TEL (FSMH) kompaktní zářivky. Patice: GX24q-4 57W, TC-TEL (FSMH) kompaktní zářivky. Patice: GX24q-5 Pokyny pro objednání Světelné zdroje se objednávají samostatně Popis Kód Patice Hmotnost Kód SAP Ilcos (kg) CL2 CL1 Objímka Nema CL1 230V konvenční předřadníky JET1 50W HST ST E27 3, JET1 70W HST/HIT-CE ST E27 4, JET1 80W HME QE E27 3, V konvenční předřadníky JET1 50W HST ST E27 4, JET1 70W HST/HIT-CE ST E27 4, JET1 80W HME QE E27 3, /240V s elektronickými předřadníky JET1 42W TC-TEL FSMH GX24q-4 3, JET1 57W TC-TEL FSMH GX24q-5 2, Příslušenství ADAPTÉR Ø60MM NA DŘÍK STOŽÁRU 0, ADAPTÉR Ø76MM NA DŘÍK STOŽÁRU 0, CL1 - El. předmět třídy I, CL2 - El. předmět třídy II Návětrná plocha: 0,052 m 2 5.0h h h 5.0h 0.0h 5.0h Jet 2 Lamp: Světelný 1 x 150W zdroj: HST 1 x 150W HST ULOR: 0 DLOR: ,74 LOR: LOR: 0.760,76 Mounting Montážní height: výška: 1m1 m 244 Návětrná plocha: 0,065 m 2 Jet 2 Světelné zdroje W, HST (ST) vysokotlaké sodíkové výbojky. Patice: E W, HIT-CE (MT) metalhalogenidové výbojky s keramickým hořákem. Patice: E40 125W, HME (QE) vysokotlaké rtuťové výbojky. 70W, TC-TEL (FSMH) kompaktní zářivky. Patice: GX24q-6 Pokyny pro objednání Světelné zdroje se objednávají samostatně Popis Kód Patice Hmotnost Kód SAP Ilcos (kg) CL2 CL1 Patice Nema CL1 230V konvenční předřadníky JET2 100W HST/HIT-CE ST/MT E40 5, JET2 150W HST/HIT-CE ST/MT E40 6, JET2 125W HME QE E27 5, V konvenční předřadníky JET2 100W HST/HIT-CE ST/MT E 5, JET2 150W HST/HIT-CE ST/MT E 6, JET2 125W HME QE E27 5, /240V s elektronickými předřadníky JET2 70W TC-TEL FSMH GX24q-6 4, Příslušenství ADAPTÉR Ø60MM NA DŘÍK STOŽÁRU 0, ADAPTÉR Ø76MM NA DŘÍK STOŽÁRU 0, *S požadavkem na verzi s plochým sklem se obraťte na místní pobočku firmy Thorn Lighting CL1 - El. předmět třídy I, CL2 - El. předmět třídy II

5

6 Lighting people and places Kontaktní údaje: Na Březince 6/ Praha 5 Tel.: Fax: thorn@thornlight.cz Pellicova Brno Tel.: Fax: thorn.brno@thornlight.cz Sokola Tůmy Ostrava Tel.: Fax: thorn.ostrava@thornlight.cz zastoupení pro Slovensko Tel.: thorn@thornlight.sk Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Publikace č. 361(CZ) Vytištěno v Anglii 08/05
