1 OBSAH Rezidenčná a komerčná klimatizácia AIRWELL Elektrické špecifikácie a rozmery pre konzolu Prierezy a počty káblov, istenie 1 Príslušenstvo Čerpadlo kondenzátu, ovládanie 1 Mobilné jednotky MAF 2 Okenné jednotky WFD 2 Vodou chladené split systémy GCAO N 2 Nástenné jednotky vykurovanie až do 30 C HRD DCI 3 Nástenné jednotky vysoká HND DCI 3 Nástenné jednotky štandard HKD DCI 3 Parapetnopodstropné jednotky FCD DCI 4 Parapetné jednotky XBD DCI 4 Kazetové jednotky split a TWIN CCD DCI 5 Potrubné stredotlakové jednotky split a TWIN DID DCI 6 Potrubné vysokotlakové jednotky DED DCI 6 Multisplit systémy 2x1, 3x1, 4x1, 5x1 YCZ DCI 7 Komerčná klimatizácia CHIGO Elektrické špecifikácie a rozmery pre konzolu Prierezy a počty káblov, istenie 8 Príslušenstvo Čerpadlo kondenzátu, ovládanie 8 Split systémy LCAC CUA, CCA, CTA, CTB, CTH 8 Rezidenčná klimatizácia PANASONIC Elektrické špecifikácie a rozmery pre konzolu Prierezy a počty káblov, istenie 9 Príslušenstvo Čerpadlo kondenzátu, ovládanie 9 Panasonic PRO CLUB Dokumentácia 10 Prečo chladivo R32? Porovnanie chladív R32 a R410A 11 Filtrácia Nanoe a PM 2,5 Popis filtrácií Panasonic 11 Nástenné jednotky extra luxus (R32) VZ 11 Nástenné jednotky luxus (R32) ETHEREA Z, XZ 12 Nástenné jednotky standard inverter (R32) TZ 12 Nástenné jednotky basic inverter (R32) UZ 13 Nástenné jednotky chladenie technológií PKEA 13 Parapetné jednotky FE 14 Kazetové jednotky B4 14 Potrubné jednotky D3 14 Multisplit systémy 2x1, 3x1, 4x1, 5x1 FREE MULTI 15 Multisplit systémy 2x1, 3x1, 4x1, 5x1 Povolené kombinácie 16 CENACPS051701SK

2 Komerčná klimatizácia PANASONIC PACi STANDARD split, multi (chlad.10 C/ vyk.15 C) UPEY1, UPEY2 17 PACi ELITE split, multi (chl.15 C/ vyk.20 C) UPE1, UPE2 18 Príslušenstvo káblové, diaľkové ovládanie CZRWS, CZCAPBC Príslušenstvo AHU kit, vzduchové clony PAH2, PAW*PAIRC 20 Tepelné čerpadlá pre domácnosti PANASONIC Monoblok vysokoteplotné HT (65 C), štd, TCAP AQUAREA MHF, MDC, MXC 21 Biblok (split) vysokoteplotné HT (65 C), štd, TCAP AQUAREA SHF, SDC, SXC 22 Biblok (split) ALL IN ONE so 185l nádržou AQUAREA ADC 23 Príslušenstvo Nádrže na TÚV, ovládanie 24 VRF systémy, kondenzačné jednotky, priemyselné systémy AIRWELL, CHIGO, PANASONIC VRF systémy ECOi EX, ECO G 25 Kondenzačné jednotky (plynulé riadenie u) PACi, ECOi EX, ECO G 25 VRF systémy CMV mini, CMV C, CMV X, CMV R 26 Kondenzačné jednotky (plynulé riadenie u) CMV mini, CMV C, CMV X, CMV R 26 Kondenzačné jednotky (skokové riadenie u) COU 26 Vertikálne jednotky vzduchom a vodou chladené XAR, XAO 27 Vodou chladené tepelné čerpadlá SYSEFTYS FT, SYSHRW 27 Rooftopy HAN 27 Kondenzačné jednotky (skokové riadenie u) SysAquaC, AQVC, VLC, Syscroll RE 27 Vodné systémy, fancoily AIRWELL, CHIGO, SABIANA Vzduchom chladené chladiče vody (kompaktné) Syscroll CO, SysAquaL, AQVL, VLS, Syscrew 28 Vzduchom chladené tepelné čerpadlá (kompaktné) M.AQA DCI, SysAquaH, AQVH, VLH, Syscroll HP 28 Vzduchom chladené tepelné čerpadlá (modulárne) CLS 28 Vodou chladené chladiče vody WQL, Syscrew Water EVO CO 29 Vodou chladené tepelné čerpadlá WQH, Syscrew Water EVO HP 29 Chladiče vody bez kondenzátora WQRC, Syscrew Water EVO RC 29 Suché chladiče / kondenzátory GF, GC, GV 29 Fancoily SC*VC/VN, SC*HC/HN, DT, VH, KOG LN, HAW 30 Fancoily CSQ4, CSQ, CST 30 Fancoily CRC, CRT, CRR, CFR, CCP, CRSO, MTO, SK, FLY 30

3 ELEKTRICKÉ ŠPECIFIKÁCIE JEDNOTIEK AIRWELL Záruka 36 mesiacov PRIEREZY, POČTY KÁBLOV A ISTENIE Označenie a veľkosť jednotky HRD (split) HKD, HND (split) FCD, XBD, CCD, DID (split) YCZ (multisplit) Prívod el. napájania El. napájanie [f/v/hz] Kábel Elektrické napájanie Istenie El. napájanie [f/v/hz] 009 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 012 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 009 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 5 x 1,5 mm 2 2 x fáza, nula, zem, komunikácia 012 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 5 x 1,5 mm 2 2 x fáza, nula, zem, komunikácia 018 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 5 x 1,5 mm 2 2 x fáza, nula, zem, komunikácia 024 do vonkajšej jednotky 1/230/50 3 x 2,5 mm 2 20A fáza, nula, zem 5 x 2,5 mm 2 2 x fáza, nula, zem, komunikácia 012 do vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 16A fáza, nula, zem 4 x 1,5 mm 2 fáza, nula, zem, komunikácia 018 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 1/230/50 3 x 2,5 mm 2 16A fáza, nula, zem 024 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 1/230/50 3 x 2,5 mm 2 20A fáza, nula, zem 2 x 0,5 mm 2 (tienený) 2 x komunikácia 036 H11 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 1/230/50 3 x 4 mm 2 32A fáza, nula, zem 2 x 0,5 mm 2 (tienený) 2 x komunikácia 036 H13 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 3/400/50 5 x 2,5 mm 2 20A 3 x fáza, nula, zem 2 x 0,5 mm 2 (tienený) 2 x komunikácia 048 H13 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 3/400/50 5 x 2,5 mm 2 25A 3 x fáza, nula, zem 060 H13 do vnútornej aj vonkajšej jednotky 1/230/50 3 x 1,5 mm 2 10A 3/400/50 5 x 2,5 mm 2 25A 3 x fáza, nula, zem 218 do vonkajšej jednotky 1/230/50 3 x 2,5 mm 2 16A fáza, nula, zem 2 x (4 x 1,5 mm 2 ) 2 x (fáza, nula, zem, komunikácia) 327 do vonkajšej jednotky 1/230/50 3 x 2,5 mm 2 20A fáza, nula, zem 3 x (4 x 1,5 mm 2 ) 3 x (fáza, nula, zem, komunikácia) 430 do vonkajšej jednotky 1/230/50 3 x 2,5 mm 2 20A fáza, nula, zem 4 x (4 x 1,5 mm 2 ) 4 x (fáza, nula, zem, komunikácia) 542 do vonkajšej jednotky 1/230/50 3 x 4 mm 2 32A fáza, nula, zem 5 x (4 x 1,5 mm 2 ) 5 x (fáza, nula, zem, komunikácia) Údaje sú informatívne. Za správny návrh prierezu kábla a príslušného istenia zodpovedá inštalačná firma. Je potrebné brať do úvahy dĺžku kábla, teploty okolia, lokálne predpisy a iné. Ističe s motorickou charakteristikou (C, D). Kábel Istenie Funkcie káblov Prepojovací kábel 2 x 0,5 mm 2 (tienený) Komunikácia Funkcie káblov 5 x 1,5 mm 2 2 x fáza, nula, zem, komunikácia 5 x 1,5 mm 2 2 x fáza, nula, zem, komunikácia 2 x komunikácia 2 x 0,5 mm 2 (tienený) 2 x komunikácia 2 x 0,5 mm 2 (tienený) 2 x komunikácia ROZMERY PRE UCHYTENIE VONKAJŠÍCH JEDNOTIEK NA KONZOLU Vonkajšie jednotky split 009 A x B 012 A x B 018 A x B 024 A x B YRD 514 x x 340 YND, YKD, YMD 487 x x x x A x B 673 x , 060 A x B 634 x 404 A Vonkajšie jednotky multisplit 218 A x B 327, 430 A x B YCZ x x A x B 673 x 403 B PRÍSLUŠENSTVO PRE KLIMATIZÁCIU AIRWELL SECURA RCW 6 RCW 8 WiFi Sensibo Snímacia komora, čerpadlo, napäťový zdroj s alarmom, filter. BEZ POHYBLIVÝCH ČASTÍ (neobsahuje plavák). Vysokokvalitný švajčiarsky výrobok. Vhodné pre všetky klimatizácie do 10kW. 1~230V/50Hz, alarm relé 16A prietok: 15l/h Výtlačná výška: 12m Sacia výška: 2m Horizontálna vzdialenosť: 30m Hlučnosť max 19dB(A) Vylepšený nástenný ovládač 1 alebo TWIN Podsvietenie displeja Týždenný časovač Zobrazenie hodín Zobrazenie poruchy Funkcia Ifeel Jednoduchý nástenný ovládač 1 alebo TWIN Podsvietenie displeja Oneskorené zapnutie / vypnutie Funkcia Ifeel WiFi ovládanie akejkoľvek klim. jednotky s IR ovládaním. Systém môže obsahovať 1xHUB + max. 10xPOD, tzn. ovládanie až 10 jednotiek cez aplikáciu Android, ios. PRÍSLUŠENSTVO HRD HND, HKD FCD XBD CCD DID Cena Čerpadlo kondenzátu Secura split XS 5000 * obsahuje obsahuje 105 Kontakt pre generálny alarm obsahuje obsahuje obsahuje obsahuje Kontakt pre diaľkové ZAP/VYP obsahuje obsahuje obsahuje obsahuje 24 Infraovládanie RC08B, RC08C obsahuje obsahuje obsahuje obsahuje obsahuje 43 Jednoduchý nástenný ovládač RCW 8 obsahuje 31 Vylepšený nástenný ovládač RCW 6 47 Centrálny ovládač RCW16 (max. 64 jed.) 225 BMS brána Diagnostická sada 45 WiFi modul AirNet 45 WiFi systém Sensibo POD (cez IR) 168 WiFi systém Sensibo HUB (cez IR) 260 Konzola pod vonkajšiu jednotku typ B (pre YRD, YKD, YND, YMD 012 až YMD 036) Konzola pod vonkajšiu jednotku typ C (pre YMD 048 a YMD 060) * len pre modely do u 10kW, IR prijímač infraovládania

4 MOBILNÉ JEDNOTKY MAF Záruka 36 mesiacov Len chladenie. Teplotné limity vnútorná suchá teplota: Štandardná filtrácia. chladenie Manuálne aj diaľkové ovládanie. 17 C až 35 C 3 otáčky ventilátora. Automatické otáčky. Inštalačná sada do okna a steny. Zabudovaná ochrana proti pretečeniu kondenzátu. VOLITEĽNÝ CHLADIVO WiFi SYSTÉM R410A Samoodparovací systém. KOMPAKTNÉ SYSTÉMY LEN CHLADENIE Jednotka príkon Účinnosť EER / trieda Vzduchový [m 3 /h] Priemer / dĺžka hadice na odvod kondenzačného tepla Cena AWPOMAF009C11 AWPOMAF012C11 2,64 / 1,01 3,52 / 1,35 2,61 / A / 49 / x 765 x 397 Ø150 / ,61 / A / 49 / x 765 x 397 Ø150 / ,5 610 OKENNÉ JEDNOTKY WFD Len chladenie. chladenie DC inverter kompresor, ekologické chladivo R C až 43 C Manuálne aj diaľkové ovládanie. Štandardná filtrácia. Vysoká. Automatická výfuková klapka. VOLITEĽNÝ Chladivo KOMPAKTNÉ SYSTÉMY LEN CHLADENIE WiFi SYSTÉM R32 Jednotka / príkon trieda Vzduchový [m 3 /h] Cena AWWRWFD009C11 AWWRWFD012C11 2,75 / 0,81 3,7 / 1,09 5,1 / A 310 / 350 / / 47 / x 375 x ,1 / A 400 / 450 / / 47 / x 428 x SPLIT SYSTÉMY VODOU CHLADENÉ GCAO N Ideálne riešenie pre aplikácie, Teplotné limity vnútorná suchá teplota: kde nie je možné použiť chladenie vonkajšiu vzduchom chladenú jednotku. 17 C až 32 C Fix speed kompresor. Mestská (odpadová) alebo vežová voda. Presostatický ventil a vysokotlaková ochrana. El. napájanie do vnútornej jednotky. Nástenné, kazetové alebo VOLITEĽNÝ CHLADIVO WiFi SYSTÉM R410A potrubné vnútorné jednotky. SPLIT SYSTÉMY LEN CHLADENIE Prietok vody mestská voda (15 C) [l/h] Prietok vody vežová voda (30/35 C) [l/h] Účinnosť EER / trieda GCAO 9N ,19 / A x 473 x / 6 25 / GCAO 12N ,88 / B x 473 x / 6 25 / GCAO 18N ,37 / A x 473 x / 6 25 / GCAO 24N ,76 / B x 473 x / 6 25 / Prevedenie Označenie AWSIHHF009N11 GCAO 9N 2,7 / 0,68 4,19 / A 32 / 35 / 37 / x 255 x AWSIHHF012N11* GCAO 12N 3,65 / 0,94 3,88 / B 32 / 35 / 38 / x 265 x AWSIHHF018N11 GCAO 18N 5,85 / 1,34 4,37 / A 35 / 39 / 42 / x 298 x AWSIHHF024N11 GCAO 24N 6,37 / 1,9 3,76 / B 38 / 41 / 44 / x 298 x AWSICAF012N11 GCAO 12N 3,65 / 0,94 3,88 / B 43 / 45 / x 230 x Kazetová AWSICAF018N11 GCAO 18N 5,85 / 1,34 4,37 / A 43 / 45 / x 230 x (v cene zahrnutý AWSICAF024N11 GCAO 24N 6,37 / 1,9 3,76 / B 43 / 45 / x 260 x 840 komunikačný modul) Dekoračný panel 647 x 50 x 647 mm v cene Potrubná AWSIDAF012N11 GCAO 12N 3,65 / 0,94 3,88 / B 36 / 38 / x 220 x (v cene zahrnutý AWSIDAF018N11 GCAO 18N 5,85 / 1,34 4,37 / A 38 / 40 / x 266 x komunikačný modul) AWSIDAF024N11 GCAO 24N 6,37 / 1,9 3,76 / B 40 / 42 / x 268 x Nástenná (nevyžaduje komunikačný modul) * na pripojenie HHF012 je potrebné použiť redukciu z 1/2" na 3/8". EER a energetická trieda podľa 2002/31/ES / príkon split Účinnosť split EER / trieda (AWSI) (AWSI) Externý statický tlak [Pa] (AWSI) Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 2

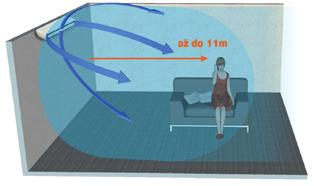

5 Záruka 36 mesiacov NÁSTENNÉ JEDNOTKY HRD (pre extrémne teploty) Vysoká. chladenie Fotokatalytický filter. 15 C až 54 C Infraovládanie. 4 otáčky ventilátora. vykurovanie Automatické otáčky. do 30 C Automatická výfuková klapka. VoliteĽnÝ WiFi MODUL OHREV KOMPRESORA Chladivo R32 príkon príkon plyn / kvapalina Jednotková cena AWSIHRD009N11 2,65 (1,04,7) / AWAUYRD009H11 0,489 AWSIHRD012N11 3,54 (1,34,8) / AWAUYRD012H11 0,802 4,1 (0,95,2) / 0,87 4,3 (1,06,3) / 1,02 9,3 A+++ / 5,1 A+++ 8,5 A+++ / 5,1 A / 28 / 32 / x 298 x / 6 25 / x 554 x , / 29 / 33 / x 298 x / 6 25 / x 554 x , NÁSTENNÉ JEDNOTKY HND Elektrostatický, fotokatalytický a antibakteriálny filter. chladenie Infraovládanie. 15 C až 50 C 4 otáčky ventilátora, turbo režim. Automatické otáčky. vykurovanie do 15 C Automatická výfuková klapka. Plochý predný panel. Funkcia samočistenia. VoliteĽnÝ WiFi MODUL VOLITEĽNÝ kontakt ZAP/VYP CHLADIVO R410A príkon príkon plyn / kvapalina Jednotková cena AWSIHND009N11 2,65 (1,23,3) / AWAUYND009H11 0,66 AWSIHND012N11 3,54 (1,34,4) / AWAUYND012H11 1,095 AWSIHND018N11 5,3 (1,86,1) / AWAUYND018H11 1,64 AWSIHND024N11 7,05 (2,77,8) / AWAUYND024H11 2,181 2,8 (0,853,7) / 0,7 3,7 (1,24,8) / 0,88 5,5 (1,46,7) / 1,48 7,3 (1,68,7) / 1,97 7,3 A++ / 7,3 A++ / 4,4 A+ 6,5 A++ / 4,2 A+ 7,0 A++ / 21 / 25 / 31 / x 280 x 198 7, / 6 25 / x 555 x , / 26 / 32 / x 280 x 198 8, / 6 25 / x 554 x , / 30 / 36 / x 315 x , / 6 30 / x 554 x , / 34 / 41 / x 343 x , / / x 702 x ,4 869 NÁSTENNÉ JEDNOTKY HKD Fotokatalytický a antibakteriálny filter. Infraovládanie. chladenie 4 otáčky ventilátora, turbo režim. Automatické otáčky. 15 C až 50 C vykurovanie Automatická výfuková klapka. Plochý predný panel. do 15 C Funkcia samočistenia. VoliteĽnÝ WiFi MODUL VOLITEĽNÝ KONTAKT ZAP/VYP CHLADIVO R410A príkon príkon plyn / kvapalina Jednotková cena AWSIHKD009N11 2,65 (1,23,3) / AWAUYKD009H11 0,775 AWSIHKD012N11 3,54 (1,34,4) / AWAUYKD012H11 1,095 AWSIHKD018N11 5,0 (1,86,1) / AWAUYKD018H11 1,544 AWSIHKD024N11 6,8 (2,77,8) / AWAUYKD024H11 2,41 2,8 (0,853,7) / 0,72 3,5 (1,24,8) / 0,94 5,0 (1,46,7) / 1,35 7,5 (1,68,7) / 2,34 6,9 A++ / 6,8 A++ / 4,4 A+ 6,5 A++ / 4,2 A+ 6,3 A++ / 22 / 31 / 35 / x 250 x 188 6, / 6 25 / x 555 x , / 29 / 32 / x 275 x 188 7, / 6 25 / x 554 x , / 29 / 33 / x 275 x / 6 30 / x 554 x , / 37 / 40 / x 315 x / / x 702 x ,4 812 Voliteľné príslušenstvo Cena WiFi modul AirNet (vhodný pre Android, ios) 45 Kontakt pre diaľkové ZAP/VYP 24 Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 3

6 PARAPETNOPODSTROPNÉ JEDNOTKY FCD Záruka 36 mesiacov chladenie Štandardná filtrácia. 15 C až 50 C Infraovládanie. 3 otáčky ventilátora. vykurovanie Automatické otáčky. do 15 C Automatická výfuková klapka. VOLITEĽNÝ WiFi SYSTÉM kontakty ZAP/VYP, GENERÁLNY ALARM CHLADIVO R410A príkon príkon plyn / kvapalina Jednotková cena AWSIFCD018N11 5,1 (0,86,1) / AWAUYMD018H11 1,579 AWSIFCD024N11 6,8 (1,28,2) / AWAUYMD024H11 2,252 AWSIFCD036N11 10,5 (2,912,0) / AWAUYMD036H11 4,008 AWSIFCD036N11 10,5 (2,912,0) / AWAUYMD036H13 4,008 AWSIFCD048N11 14,0 (4,016,4) / AWAUYMD048H13 5,344 AWSIFCD060N11 16,0 (5,018,1) / AWAUYMD060H13 6,107 5,6 (0,97,0) / 1,466 7,5 (1,28,6) / 2,072 11,0 (2,613,2) / 3,039 11,0 (2,613,2) / 3,039 16,0 (4,418,4) / 4,969 18,0 (5,320,5) / 5,96 * vonkajšie jednotky s označením H13 sú trojfázové 6,5 A++ / 6,1 A++ / 6,3 A++ / 6,1 A++ / 6,1 A++ / 6,1 A++ / 38 / 41 / x 675 x , / 6 30 / x 554 x , / 49 / x 675 x / / x 702 x / 49 / x 675 x , / / x 810 x , / 49 / x 675 x , / / x 810 x , / 51 / x 675 x , / / x 1333 x , / 51 / x 675 x , / / x 1333 x , PARAPETNÉ JEDNOTKY XBD chladenie Štandardná filtrácia. 15 C až 50 C Infraovládanie. 3 otáčky ventilátora. vykurovanie Automatické otáčky. do 15 C Automatická výfuková klapka. VOLITEĽNÝ WiFi SYSTÉM kontakty ZAP/VYP, GENERÁLNY ALARM CHLADIVO R410A príkon príkon plyn / kvapalina Jednotková cena AWSIXBD012N11 3,5 (0,84,4) / AWAUYMD012H11 0,992 3,8 (0,855,0) / 0,995 6,7 A++ / 36 / 40 / x 600 x / 6 25 / x 554 x ,5 801 Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 4

7 KAZETOVÉ JEDNOTKY CCD Záruka 36 mesiacov Štandardná filtrácia. chladenie Infraovládanie. 15 C až 50 C 3 otáčky ventilátora. Automatické otáčky. vykurovanie do 15 C Automatické výfukové klapky. 360 vyfukovanie vzduchu. Zabudované čerpadlo kondenzátu. Možnosť použiť ako TWIN systém. PANEL NIE JE SÚČASŤOU BALENIA JEDNOTKY. VOLITEĽNÝ WiFi SYSTÉM kontakty ZAP/VYP, GENERÁLNY ALARM CHLADIVO R410A príkon príkon bez panelu Jednotková cena AWSICCD012N11 3,5 (0,84,4) / AWAUYMD012H11 0,9 AWSICCD018N11 5,1 (0,86,1) / AWAUYMD018H11 1,579 AWSICCD024N11 6,8 (1,28,2) / AWAUYMD024H11 2,105 AWSICCD036N11 10,5 (2,912,0) / AWAUYMD036H11 4,008 AWSICCD036N11 10,5 (2,912,0) / AWAUYMD036H13 4,008 AWSICCD048N11 14,0 (4,016,1) / AWAUYMD048H13 5,344 4,1 (0,855,1) / 0,995 5,6 (0,97,0) / 1,509 7,6 (1,28,6) / 2,049 11,2 (2,613,2) / 3,216 11,2 (2,613,2) / 3,216 15,5 (4,217,6) / 4,532 6,8 A++ / 6,3 A++ / 6,1 A++ / 6,1 A++ / 6,1 A++ / 5,6 A+ / 34 / 38 / x 260 x / 6 25 / x 554 x , / 40 / x 260 x , / 6 30 / x 554 x , / 44 / x 245 x / / x 702 x / 51 / x 245 x , / / x 810 x , / 51 / x 245 x , / / x 810 x , / 49 / x 287 x / / x 1333 x , * vonkajšie jednotky s označením H13 sú trojfázové Ku všetkým jednotkám je potrebné objednať aj dekoračný panel. Povinné príslušenstvo Veľkosti 012, 018 Veľkosti 024, 036, 048 Cena Dekoračný panel 647 x 50 x 647 mm Dekoračný panel 950 x 55 x 950 mm 2,5 kg 5 kg TWIN APLIKÁCIA simultánna prevádzka vnútorných jednotiek s rovnakým nastavením pre ovládanie je možné zvoliť káblový nástenný ovládač RCW6 alebo RCW8 TWIN APLIKáCIA REFNET Aplikácia TWIN Vnútorné jednotky 2 x AWSICCD018N11 AWAUYMD036H11(H13) 2 x AWSICCD024N11 AWAUYMD048H13 Prepojenie medzi vonkajšou a vnútornými mi "plyn" / "kvapalina" Maximálna vzdialenosť Rozdiel vzdialeností medzi mi Prevýšenie medzi vonkajšou a vnútornými mi Prevýšenie medzi vnútornými mi AWAUYMD036H11(H13) 5/8" / 3/8" 30 m 10 m 20 m 0,5 m AWAUYMD048H13 5/8" / 3/8" 50 m 10 m 20 m 0,5 m Povinné príslušenstvo Sada refnetov pre TWIN aplikáciu (plyn/kvapalina) Cena 95 Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 5

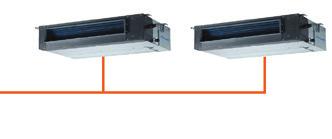

8 POTRUBNÉ STREDOTLAKOVÉ JEDNOTKY DID Štandardná filtrácia. Káblový nástenný ovládač RCW8. 3 otáčky ventilátora. chladenie Automatické otáčky, automatický reštart. 15 C až 50 C ESP = 25Pa, nastaviteľné 045Pa (modely 012). ESP = 25Pa, nastaviteľné 0100Pa (modely ). vykurovanie ESP = 37Pa, nastaviteľné 0120Pa (modely 036). do 15 C ESP = 50Pa, nastaviteľné 0160Pa (modely 048, 060). Program na automatické nastavenie ESP (okrem 012). Možnosť nasávania zozadu alebo zospodu. Zabudované čerpadlo kondenzátu (750mm) a filter. Možnosť použiť ako TWIN systém. VOLITEĽNÝ kontakty ZAP/VYP, CHLADIVO WiFi SYSTÉM Záruka 36 mesiacov GENERÁLNY ALARM R410A príkon príkon Jednotková cena AWSIDID012N11 3,5 (0,64,4) / 3,8 (0,65,0) / AWAUYMD012H11 1,023 0,995 AWSIDID018N11 5,1 (0,86,1) / 5,8 (0,97,0) / AWAUYMD018H11 1,579 1,518 AWSIDID024N11 7,0 (1,28,2) / 7,3 (1,28,6) / AWAUYMD024H11 2,167 1,911 AWSIDID036N11 10,0 (2,912,0) / 11,5 (2,613,2) / AWAUYMD036H11 3,817 3,091 AWSIDID036N11 10,0 (2,912,0) / 11,5 (2,613,2) / AWAUYMD036H13 3,817 3,091 AWSIDID048N11 14,0 (4,116,4) / 16,0 (4,318,1) / AWAUYMD048H13 4,965 4,301 AWSIDID060N11 16,0 (5,018,1) / 18,0 (5,320,5) / AWAUYMD060H13 6,612 5,263 * vonkajšie jednotky H13 sú trojfázové TWIN APLIKÁCIA 6,1 A++ / 6,3 A++ / 6,1 A++ / 6,1 A++ / 6,1 A++ / 6,1 A++ / 5,6 A+ / 27 / 31 / x 210 x , / 6 25 / x 554 x , / 40 / x 210 x , / 6 30 / x 554 x , / 40 / x 249 x , / / x 702 x / 40 / x 249 x , / / x 810 x , / 40 / x 249 x , / / x 810 x , / 50 / x 300 x / / x 1333 x , / 56 / x 300 x / / x 1333 x , simultánna prevádzka vnútorných jednotiek s rovnakým nastavením pre ovládanie je možné zvoliť káblový nástenný ovládač RCW6 alebo RCW8 TWIN APLIKáCIA REFNET Aplikácia Vnútorné jednotky TWIN 2 x AWSIDID018N11 AWAUYMD036H11(H13) 2 x AWSIDID024N11 AWAUYMD048H13 Prepojenie medzi vonkajšou a vnútornými mi "plyn" / "kvapalina" Maximálna vzdialenosť Rozdiel vzdialeností medzi mi Prevýšenie medzi vonkajšou a vnútornými mi Prevýšenie medzi vnútornými mi AWAUYMD036H11(H13) AWAUYMD048H13 5/8" / 3/8" 5/8" / 3/8" 30 m 50 m 10 m 10 m 20 m 20 m 0,5 m 0,5 m Povinné príslušenstvo Sada refnetov pre TWIN aplikáciu (plyn/kvapalina) Cena 95 POTRUBNÉ VYSOKOTLAKOVÉ JEDNOTKY DED Štandardná filtrácia. Káblový nástenný ovládač RCW18. 3 otáčky ventilátora. chladenie Automatické otáčky, automatický reštart. 15 C až 50 C Dostupný tlak prestaviteľný cez DIP. ESP = 150Pa. vykurovanie do 15 C VOLITEĽNÝ WiFi SYSTÉM čerpadlo kondenzátu CHLADIVO R410A / príkon / príkon Účinnosť EER / COP Jednotková cena AWSIDED076N11 22,4 / AWAUYED076H11 6,7 AWSIDED095N11 AWAUYED095H11 28,0 / 8,3 25,0 / 6,54 30 / 8,15 3,34 / 3,82 3,37 / 3, x 385 x / / x 1584 x x 450 x / / x 1584 x Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 6

9 Záruka 36 mesiacov MULTISPLIT SYSTÉMY YCZ (2x1, 3x1, 4x1, 5x1) chladenie 1 kompresor. 15 C až 50 C Elektrické expanzné ventily. vykurovanie El. napájanie 1~230V / 50Hz. do 15 C Vylepšené modely YCZ218 YCZ327 FLEXY MATCH MULTI lego koncept VOLITEĽNÝ WiFi SYSTÉM CHLADIVO R410A (nominálny) / príkon (nominálny) / príkon vzdialenosť celková / na okruh medzi AWSI / AWSI a AWAU Cena AWAUYCZ218H11 (2 jednotky) AWAUYCZ327H11 (3 jednotky) AWAUYCZ430H11 (4 jednotky) AWAUYCZ542H11 (5 jednotiek) 5,3 (1,86,3) / 1,55 7,8 (2,78,7) / 2,422 8,5 (2,89,2) / 2,64 12,3 (3,013,5) / 3,82 6 (2,06,5) / 1,657 8,5 (2,89,2) / 2,348 9 (2,810,0) / 2,486 12,3 (3,014,0) / 3,407 6,1 A++ / 4,1 A+ 6,6 A++ / 6,6 A++ / 3,9 A 6,6 A++ / 3,8 A x 702 x / x 810 x / / x 810 x / x 810 x / / / x 10 / / x 10 / 6 3 x 10 / 6 1 x 12 / 6 4 x 10 / 6 1 x 12 / Vnútorné jednotky môžu pracovať len v jednom pracovnom režime súčasne (všetky sú v režime chladenia resp. režime vykurovania). HND HKD XBD, XBDX, XADX CCDX, CCD, CBDX DID Prevedenie Označenie Externý statický tlak [Pa] Jednotková cena AWSIHND007N11 2,05 2, x 280 x / 25 / 31 / 35 7,7 10 / AWSIHND009N11 2,65 2, x 280 x / 25 / 31 / 35 7,8 10 / AWSIHND012N11 3,54 3, x 280 x / 26 / 32 / 36 8,7 10 / AWSIHND018N11 5,30 5, x 315 x / 30 / 36 / 42 11,8 12 / Nástenné AWSIHND024N11 7,05 7, x 343 x / 34 / 41 / 46 15,6 16 / AWSIHKD009N11 2,65 2, x 250 x / 31 / 35 / 38 6,5 10 / AWSIHKD012N11 3,54 3, x 275 x / 29 / 32 / 36 7,4 10 / AWSIHKD018N11 5,00 5, x 275 x / 29 / 33 / / AWSIHKD024N11 6,80 7, x 315 x / 37 / 40 / / AWSIXBD009XN11 2,60 2, x 600 x / 40 / 45 13,5 10 / Parapetné AWSIXBD012N11 3,50 3, x 600 x / 40 / / AWSIXAD018XN11 4,70 5, x 600 x / 44 / / AWSICCD009XN11 2,60 2, x 260 x / 36 / 39 14,5 10 / Kazetové AWSICCD012N11 3,50 4, x 260 x / 38 / / AWSICBD018XN11 5,10 5, x 260 x / 40 / 48 16,5 12 / Dekoračný panel 647 x 50 x 647 mm 95 Potrubné AWSIDID012N11 3,5 3,8 25 (045) 700 x 210 x / 31 / 35 18,4 10 / POVOLENÉ KOMBINÁCIE VEĽKOSTÍ VNÚTORNÝCH JEDNOTIEK (vždy musia byť pripojené aspoň dve vnútorné jednotky) AWAUYCZ218H11 (2 jednotky) AWAUYCZ327H11 (3 jednotky) AWAUYCZ430H11 (4 jednotky) AWAUYCZ542H11 (5 jednotiek) 2 vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky * * * vnútorné jednotky * vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorné jednotky vnútorných jednotiek vnútorných jednotiek vnútorných jednotiek vnútorných jednotiek vnútorných jednotiek * kombinácie s veľkosťou 24 sú povolené len s modelmi YCZ430 s kódom 7SP Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 7

10 Elektrické napájanie IU / OU (f, V, Hz) ELEKTRICKÉ ŠPECIFIKÁCIE JEDNOTIEK CHIGO PRIEREZY, POČTY KÁBLOV A ISTENIE Veľkosť jednotky Prívod el. napájania Elektrické napájanie Typ kábla Istenie Typ kábla Istenie Funkcie káblov 18 HDR1 1/230/50 / IU 3 x 2,5 mm 2 16A fáza, nula, zem 24 HDR1 1/230/50 / IU 3 x 2,5 mm 2 20A fáza, nula, zem 36 HDR1 1/230/50 / 1/230/50 IU aj OU 3 x 1,5 mm 2 10A 3 x 4 mm 2 32A fáza, nula, zem 48, 60 HSR1 1/230/50 / 3/400/50 IU aj OU 3 x 1,5 mm 2 10A 5 x 2,5 mm 2 20A 3 x fáza, nula, zem Záruka 36 mesiacov Komunikácia Prepojovací kábel Funkcie káblov 4 x 2,5 mm 2 fáza, nula, zem, komunikácia 4 x 2,5 mm 2 fáza, nula, zem, komunikácia 3 x 1,5 mm 2 fáza, nula, zem, komunikácia 2 x 0,75 mm 2 (tienený) 2 x komunikácia IU vnútorná, OU vonkajšia. Údaje sú informatívne. Za správny návrh prierezu kábla zodpovedá inštalačná firma. Je potrebné brať do úvahy dĺžku kábla, teploty okolia, lokálne predpisy a iné. Istenie istič s motorickou charakteristikou (C, D) ROZMERY PRE UCHYTENIE VONKAJŠÍCH JEDNOTIEK NA KONZOLU COU Vonkajšie jednotky 18 šírka x hĺbka 590 x šírka x hĺbka 600 x šírka x hĺbka 586 x šírka x hĺbka 586 x šírka x hĺbka 586 x 360 PRÍSLUŠENSTVO PRE KLIMATIZÁCIU CHIGO PRÍSLUŠENSTVO CUA CCA CTA Čerpadlo kondenzátu Secura split XS 5000 (do 10kW) obsahuje Infraovládanie obsahuje obsahuje Nástenný káblový ovládač obsahuje Celoročný systém pre systémy fix speed (modely 48, 60) Konzola pod vonkajšiu jednotku typ B (pre COU18, COU24) Konzola pod vonkajšiu jednotku typ C (pre COU36, COU48, COU60) CTB CTH Cena obsahuje obsahuje SPLIT SYSTÉMY LCAC (DC inverter a fix speed) Modely 1836 s plynule riadeným om DC inverter kompresor v súlade s požiadavkami Ecodesign. Modely 4860 s riadením ON/OFF fix speed kompresor. chladenie (1836 / 4860) Štandardná filtrácia. Infraovládanie u modelov CUA, CCA. Káblové ovládanie u modelov CTA, CTB, CTH. 5 C až 50 C / 18 C až 43 C chladenie s celoročným systémom (4860) Zabudované čerpadlo kondenzátu výtlak 1200mm u modelov CCA. 3 otáčky ventilátora. 18 C až 43 C vykurovanie (1836 / 4860) Automatická výfuková klapka. Scroll kompresor. do 15 C / 10 C nom (minmax) nom (minmax) Vzduchový [m 3 /h] Kompresor COU18HDR1 5,3 (2,05,6) 5,9 (3,06,0) / x 702 x / 8 Scroll DC inverter 45 COU24HDR1 7,0 (3,58,0) 7,7 (4,58,5) / x 843 x / 10 Scroll DC inverter 59 COU36HDR1 10,5 (6,612,8) 11,5 (7,3513,2) / x 1330 x / 10 Scroll DC inverter 96 COU36HDR1A** 10,5 (6,612,8) 11,5 (7,3513,2) / x 995 x / 20 Scroll DC inverter 80 COU48HSR , / x 1330 x / 10 Scroll fix speed 99 COU60HSR / x 1330 x / 10 Scroll fix speed 99 CUA CCA CTA CTB CTH Prevedenie Označenie / príkon split / príkon split chladenia SEER vykurovania Externý statický tlak [Pa] systém Parapetnopodstropné (DC inverter) Parapetnopodstropné (fix speed) Kazetové 4výfukové (DC inverter) Kazetové 4výfukové (fix speed) Potrubné nízkotlakové, stredotlakové (DC inverter) Potrubné stredotlakové, vysokotlakové (fix speed) CUA18HVR1 5,3 / 1,6 5,9 / 1,39 5,6 / A+ 4,0 / A x 680 x / 42 / CUA24HVR1 7 / 2,15 7,7 / 2,0 5,6 / A+ 4,0 / A x 680 x / 46 / CUA36HVR1 10,5 / 3,28 11,5 / 3,05 5,6 / A+ 4,0 / A x 680 x / 48 / CUA48HR1 14 / 5,26 15,2 / 5,36 2,66 / D* 2,84 / D* 1670 x 680 x / 52 / CUA60HR1 16 / 5,96 16 / 6,06 2,68 / D* 2,64 / E* 1065 x 300 x / 52 / CCA18HVR1 5,3 / 1,59 5,9 / 1,44 5,6 / A+ 4,0 / A+ 833 x 232 x / 41 / CCA24HVR1 7 / 2,15 7,7 / 2,07 5,6 / A+ 4,0 / A+ 833 x 232 x / 46 / CCA36HVR1 10,5 / 3,28 11,5 / 3,19 5,1 / A 4,0 / A+ 833 x 286 x / 45 / 48 30, Dekoračný panel (950 x 50 x 950 mm) (5,4kg) v cene CCA48HR1 14 / 5,18 15,2 / 5,28 2,7 / D* 2,88 / D* 833 x 286 x / 48 / CCA60HR1 16 / 5,88 16 / 5,98 2,72 / D* 2,68 / E* 833 x 286 x / 48 / 52 30, Dekoračný panel (950 x 50 x 950 mm) (5,4kg) v cene CTA18HVR1 5,3 / 1,59 5,9 / 1,4 5,5 / A 3,8 / A 1214 x 210 x / 40 / 45 22, CTA24HVR1 7 / 2,15 7,7 / 2,06 5,5 / A 3,8 / A 1214 x 210 x / 45 / CTB36HVR1 10,5 / 3,27 11,5 / 3,1 5,1 / A 3,8 / A 1425 x 260 x / 46 / CTB48HR1 14 / 5,34 15,2 / 5,44 2,62 / D* 2,79 / E* 1425 x 260 x / 45 / CTB60HR1 16 / 6,04 16 / 6,14 2,65 / D* 2,61 / E* 1425 x 260 x / 45 / CTH48HR1 14 / 5,5 15,2 / 5,6 2,55 / E* 2,71 / E* 1175 x 370 x / 48 / CTH60HR1 16 / 6,2 16 / 6,3 2,58 / E* 2,54 / F* 1175 x 370 x / 48 / * modely 48 a 60 nepodliehajú ErP smernici (zobrazené hodnoty sú EER a COP energetická trieda podľa 2002/31/ES), ** 2017, jednoventilátorová, s chladením do 15 C, dostupná od 09/2017 Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 8

11 ELEKTRICKÉ ŠPECIFIKÁCIE JEDNOTIEK PANASONIC PRIEREZY A POČTY KÁBLOV Veľkosť jednotky 7 (20), 9 (25), 12 (35), 15 (42) (VZ, Z, XZ, UZ, PKEA) 7 (20), 9 (25), 12 (35), 15 (42) (TZ, FE, B4, D3) 18 (50), 21 (60), 24 (71) (Z, XZ, UZ, PKEA) 18 (50), 21 (60), 24 (71) (TZ, FE, B4, D3) 2E12, 2E15, 2E18 (MULTI) Prívod el. napájania Elektrické napájanie CS 3 x 1,5 mm 2 CU 3 x 1,5 mm 2 CS 3 x 2,5 mm 2 CU 3 x 2,5 mm 2 CU 3 x 1,5 mm 2 3E18, 3E23 (MULTI) CU 3 x 2,5 mm 2 4E23, 4E27 (MULTI) CU 3 x 2,5 mm 2 5E34 (MULTI) CU 3 x 4 mm 2 36 E5 (PACi) CS aj CU 3 x 1,5 mm 2 3 x 2,5 mm 2 50 E5 až 71 E5 (PACi) CS aj CU 3 x 2,5 mm 2 3 x 2,5 mm E5 až 140 E5 (PACi) CS aj CU 3 x 2,5 mm 2 3 x 4 mm 2 71 E8 až 200 E8 (PACi) CS aj CU 3 x 2,5 mm 2 5 x 2,5 mm E8 (PACi) CS aj CU 3 x 2,5 mm 2 5 x 4 mm 2 Funkcie káblov Prepojovací kábel fáza, nula, zem 4 x 1,5 mm 2 fáza, nula, zem 4 x 1,5 mm 2 fáza, nula, zem 4 x 2,5 mm 2 fáza, nula, zem 4 x 2,5 mm 2 fáza, nula, zem 2 x (4 x 1,5 mm 2 ) fáza, nula, zem 3 x (4 x 1,5 mm 2 ) fáza, nula, zem 4 x (4 x 1,5 mm 2 ) fáza, nula, zem 5 x (4 x 1,5 mm 2 ) fáza, nula, zem 2 x 0,75 mm 2 (tienený) fáza, nula, zem 2 x 0,75 mm 2 (tienený) fáza, nula, zem 2 x 0,75 mm 2 (tienený) 3 x fáza, nula, zem 3 x fáza, nula, zem 2 x 0,75 mm 2 (tienený) 2 x 0,75 mm 2 (tienený) Komunikácia Funkcie káblov fáza, nula, zem, komunikácia fáza, nula, zem, komunikácia fáza, nula, zem, komunikácia fáza, nula, zem, komunikácia 2 x (fáza, nula, zem, komunikácia) 3 x (fáza, nula, zem, komunikácia) 4 x (fáza, nula, zem, komunikácia) 5 x (fáza, nula, zem, komunikácia) 2 x komunikácia 2 x komunikácia 2 x komunikácia 2 x komunikácia 2 x komunikácia CS vnútorná, CU vonkajšia ; Údaje sú informatívne. Za správny návrh prierezu kábla zodpovedá inštalačná firma. Je potrebné brať do úvahy dĺžku kábla, teploty okolia, lokálne predpisy a iné. ISTENIE* Veľkosť jednotky 7 (20), 9 (25), 12 (35) 1/230/50Hz 16A 16A 16A 16A 16A 20A 25A 15 (42), 18 (50) 1/230/50Hz 16A 16A 16A 16A 16A 20A 25A 21 (60), 24 (71) 1/230/50Hz 20A 20A 20A 20A 25A 36 E5 1/230/50Hz 10A 16A 50 E5 1/230/50Hz 16A 16A 60 E5, 71 E5 1/230/50Hz 16A 20A 16A 20A 100 E5 až 140 E5 1/230/50Hz 16A 32A 16A 32A 71 E8 až 200 E8 3/400/50Hz 16A 16A 16A 16A 250 E8 3/400/50Hz 16A 20A * istič s motorickou charakteristikou (C, D) Elektrické napájanie VZ, Z, XZ TZ, UZ, PKEA FE ROZMERY PRE UCHYTENIE VONKAJŠÍCH JEDNOTIEK NA KONZOLU B4, D3 2E, 3E (MULTI) 4E (MULTI) 5E (MULTI) PEY1, PEY2 PACi STANDARD PE1, PE2 PACi ELITE CUVZ CUZ CUTZ, CUUZ CUPKEA CUE*PFE U*PEY1 (PACi STANDARD) U*PE1 (PACi ELITE) Vonkajšie jednotky split CUE*PB, CUE*RB, CUE*PD, CUE*QD U*PEY2 (PACi STANDARD) U*PE2 (PACi ELITE) 7 (20), 9 (25) A x B 12 (35) A x B 15 (42) A x B 18 (50) A x B 21 (60), 24 (71) A x B 36, 50 A x B 60, 71 A x B 100, 125, 140 A x B 200, 250 A x B 570 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 412,5 A B FREE MULTI Vonkajšie jednotky multisplit CU2E12, CU2E15, CU2E18 A x B CU3E18, CU3E23 A x B CU4E23 A x B CU4E27, CU5E34 A x B 540 x x x x 381 PRÍSLUŠENSTVO PRE KLIMATIZÁCIU PANASONIC SECURA Snímacia komora, čerpadlo, napäťový zdroj s alarmom, filter. BEZ POHYBLIVÝCH ČASTÍ (neobsahuje plavák). Vysokokvalitný švajčiarsky výrobok. Vhodné pre všetky klimatizácie do 10kW. 1~230V/50Hz, alarm relé 16A prietok: 15l/h Výtlačná / sacia výška: 12m / 2m Horizontálna vzdialenosť: 30m Hlučnosť max 19dB(A) CZ RD514C CZ RD52CP PAAC WIFI1 PAWAC KNX1i PAWAC ENO1l PAWAC MBS1 PRÍSLUŠENSTVO VZ Z, XZ TZ, UZ TKE UZ SKE PKEA FE B4 D3 Čerpadlo kondenzátu Secura split XS 5000 obsahuje Infraovládanie obsahuje obsahuje obsahuje obsahuje obsahuje obsahuje Nástenný káblový ovládač CZRD514C obsahuje Nástenný káblový ovládač CZRD52CP * obsahuje WiFi ovládanie IntesisHome PAACWIFI1 * WiFi IR ovl. IntesisHome PAIRWIFI1 Rozhranie KNX PAWACKNX1i Rozhranie EnOcean PAWACENO1l Rozhranie ModBus PAWACMBS1 CZCAPRA1 pripojenie na PACi riadenie Konzola pod vonkajšiu jednotku typ B (pre CU(VZ, Z, TZ, UZ, PKEA, PFE, E*), FREE MULTI, U60PEY až U125PEY, U50PE až U71PE) Konzola pod vonkajšiu jednotku typ C (pre U140PEY, U100PE až U250PE) * pripojenie na port CNCNT, čiže je možné použiť buď káblový ovládač alebo IntesisHome Cena

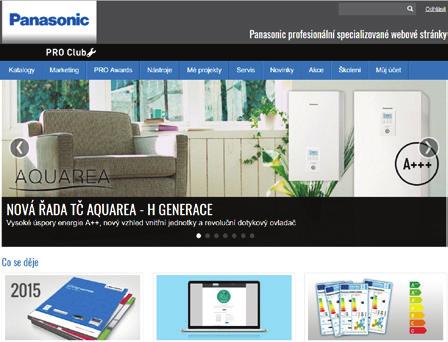

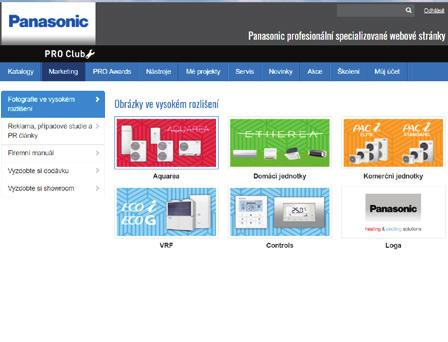

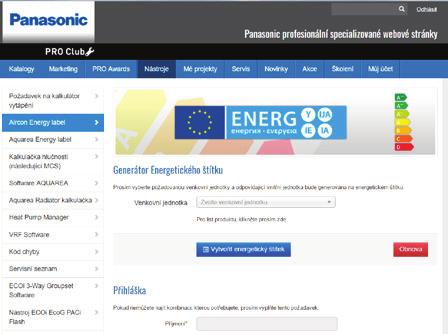

12 PANASONIC PRO Club Webová stránka a online nástroj pre profesionálov, inštalačné firmy a užívateľov. Zaregistrujte sa na alebo načítajte QR kód na tejto strane. Katalógy, novinky, dokumentácia. Referencie, obrázky vo vysokom rozlíšení. Generátory energetických štítkov. Riešenia porúch podľa výrobku a kódu. Návrhové softvéry. 10

13 PREČO CHLADIVO R32? Vo všeobecnosti, chladivo je chemická látka, ktorá prijíma teplo pri vysokom tlaku a vysokej teplote a odovzdáva teplo pri nízkom tlaku a nízkej teplote. Chladivo je súčasťou každej klimatizácie. Pre rôzne druhy aplikácií sa využívajú rôzne druhy chladív. V rámci súčasnej komfortnej klimatizácie je to hlavne chladivo R410A. Pre zvýšenie účinnosti zariadení, ale hlavne pre zvýšenie ekologickosti zariadení sa začalo používať chladivo R32, ktoré má o skoro 68% nižší potenciál globálneho otepľovania (GWP), ako najviac používané chladivo R410A. Preto sa aj spoločnosť Panasonic rozhodla, že implementuje toto chladivo do svojich klimatizačných jednotiek. Zariadenia pracujúce s týmto chladivom majú vyšší, vyššiu a sú ekologickejšie. Porovnanie chladív R410A a R32 Počet zložiek ODP (potenciál rozkladu ozónu) GWP (potenciál globálneho otepľovania) R410A Dvojzložkové (CH 2 F 2 )+CHF 2 CF R32 Jednozložkové (CH 2 F 2 ) R410A R32 (kw) COP Náplň chladiva (kg) GWP CO2 emisie FILTRÁCIA NANOE TM A PM 2,5 NANOE Jednotky VZ a Etherea Z, XZ sú vybavené špeciálnou filtráciou Nanoe TM. Túto filtráciu tvoria elektrostatické atomizované nanočastice vody. Zabezpečuje odstránenie vírusov, baktérií a odorizáciu vzduchu. Tento spôsob filtrácie od spoločnosti Panasonic využívajú aj vozidlá značky LEXUS. 1. Dlhá životnosť 2. Pôvod vo vode 3. Mikroskopický rozmer Častice majú 6x dlhšiu životnosť, NanoeTM pochádza zo Veľkosť častice je asi 520nm, čiže ako anióny a obsahujú cca skondenzovanej vlhkosti dokáže ľahko prenikať hlboko do látok 1000x viac vlhkosti. Vďaka uloženiu zo vzduchu a preto nie je zbavovať ich pachov a zabraňovať v čiastočkách vody majú dlhšiu životnosť. nutné do jednotiek dopĺňať vodu. tvorbe pliesní. PM 2,5 Jednotky TZ a UZ60 sú vybavené filtrom typu PM 2,5. Ide o filter, ktorý zachytáva vírusy a alergény mikroskopických veľkostí. Čo je PM 2,5 a ako škodí: PM 2,5 je vzduchová nečistota, ktorá je 30x menšia, než šírka ľudského vlasu, spôsobujúca dýchacie ťažkosti a choroby u starších ľudí a malých detí. NÁSTENNÉ JEDNOTKY VZ (EXTRA LUXUS) AKUMULÁCIA TEPLA Ionizácia. chladenie Econavi snímač prostredia. 10 C až 43 C Snímanie denného svetla. Nanoe filtračný systém. vykurovanie Extra tichý režim. do 35 C Infraovládanie. 3 otáčky ventilátora. Automatické otáčky. Automatická výfuková klapka. Heatcharge systém akumulácie tepla. príkon CSVZ9SKE 2,5 (0,63,0) / CUVZ9SKE CSVZ12SKE 0,43 3,5 (0,64,0) / CUVZ12SKE 0,8 príkon 3,6 (0,67,8) / 0,64 4,2 (0,69,2) / 0,83 10,5 A+++ / 6,2 A+++ 10,0 A+++ / 5,9 A+++ chladenie vykurovanie 18 / 27 / / 26 / x 295 x ,5 10 / 6 15 / x 630 x , / 33 / / 29 / x 295 x ,5 10 / 6 15 / x 630 x , HEATCHARGE unikátny systém, ktorý využíva odpadné teplo z kompresora a umožňuje prevádzku vo vykurovaní až do 35 C, okamžité vykurovanie a vykurovanie aj počas odmrazovania. Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 11

14 NÁSTENNÉ JEDNOTKY ETHEREA Z, XZ (LUXUS) BIELE MATNÉ PREVEDENIE ZSKEWM Ionizácia. chladenie Econavi snímač prostredia. 10 C až 43 C Nanoe filtračný systém. Detekcia slnečného svetla. vykurovanie Extra tichý režim. do 15 C Infraovládanie. STRIEBORNÉ PREVEDENIE XZSKEW 3 otáčky ventilátora. Automatické otáčky. Automatická výfuková klapka. Voliteľné ovládanie IntesisHome cez WiFi pomocou smart zariadení. príkon príkon chladenie vykurovanie CSZ7SKEWM 2,05 (0,752,4) / CUZ7SKE 0,45 CSZ9SKEWM 2,5 (0,853,0) / CUZ9SKE 0,525 CSZ12SKEWM 3,5 (0,854,0) / CUZ12SKE 0,84 CSZ15SKEWM 4,2 (0,855,0) / CUZ15SKE 1,24 CSZ18SKEWM 5 (0,985,6) / CUZ18SKE 1,5 CSZ71TKEWM* 7,1 (0,988,5) / CUZ71TKE* 2,17 CSXZ7SKEW 2,05 (0,752,4) / 2,8 (0,74,0) / CUZ7SKE 0,45 0,62 CSXZ9SKEW 2,5 (0,853,0) / 3,4 (0,85,0) / CUZ9SKE 0,525 0,72 CSXZ12SKEW 3,5 (0,854,0) / 4 (0,85,8) / CUZ12SKE 0,84 0,92 CSXZ18SKEW 5 (0,985,6) / 5,8 (0,987,5) / CUZ18SKE 1,5 1,7 Voliteľné príslušenstvo WiFi ovládanie IntesisHome PAACWIFI1 * dostupné od 07/2017 2,8 (0,74,0) / 0,62 3,4 (0,85,0) / 0,72 4 (0,85,8) / 0,92 5,3 (0,86,8) / 1,44 5,8 (0,987,5) / 1,7 8,6 (0,9810,2) / 2,35 BIELE MATNÉ PREVEDENIE MODELY ZSKEWM 7,5 A++ / 19 / 24 / / 25 / x 295 x / 6 15 / ,7 A x 542 x ,5 A+++ / 19 / 25 / / 27 / x 295 x / 6 15 / ,9 A x 542 x ,5 A+++ / 19 / 28 / / 33 / x 295 x / 6 15 / ,9 A x 619 x ,9 A++ / 25 / 31 / / 35 / x 295 x / 6 15 / x 619 x ,3 A++ / 34 / 37 / / 37 / x 295 x / 6 20 / ,4 A x 695 x ,5 A++ / 30 / 38 / / 38 / x 302 x / 6 30 / ,2 A x 695 x STRIEBORNÉ PREVEDENIE MODELY XZSKEW 7,5 A++ / 19 / 24 / / 25 / x 295 x / 6 15 / ,7 A x 542 x ,5 A+++ / 19 / 25 / / 27 / x 295 x / 6 15 / ,9 A x 542 x ,5 A+++ / 19 / 28 / / 33 / x 295 x / 6 15 / ,9 A x 619 x ,3 A++ / 34 / 37 / / 37 / x 295 x / 6 20 / ,4 A x 695 x Cena 250 NÁSTENNÉ JEDNOTKY TZ (STANDARD INVERTER) Špeciálny filter PM 2,5. Extra tichý režim. chladenie Infraovládanie. 10 C až 43 C 3 otáčky ventilátora. Automatické otáčky. vykurovanie do 15 C Automatická výfuková klapka. Aerowings systém na výfuk vzduchu. Voliteľné ovládanie IntesisHome cez WiFi pomocou smart zariadení. príkon príkon chladenie vykurovanie CSTZ20TKEW 2,0 (0,752,4) / CUTZ20TKE 0,51 CSTZ25TKEW 2,5 (0,853,0) / CUTZ25TKE 0,66 CSTZ35TKEW 3,5 (0,853,9) / CUTZ35TKE 1,0 CSTZ42TKEW 4,2 (0,854,6) / CUTZ42TKE 1,26 CSTZ50TKEW 5 (0,985,6) / CUTZ50TKE 1,47 CSTZ60TKEW 6,3 (0,987,1) / CUTZ60TKE 1,93 CSTZ71TKEW 7,1 (0,988,1) / CUTZ71TKE 2,24 2,5 (0,853,0) / 0,66 3,3 (0,84,1) / 0,8 4,0 (0,85,1) / 1,05 5 (0,86,8) / 1,35 5,8 (0,987,8) / 1,54 7,2 (0,988,5) / 2,09 8,6 (0,989,9) / 2,45 6,4 A++ / 4,1 A+ 6,4 A++ / 4,2 A+ 6,2 A++ / 4,2 A+ 5,8 A+ / 3,8 A 6,8 A++ / 4,3 A+ 6,5 A++ / 4,2 A+ 6,1 A++ / 20 / 25 / / 26 / x 290 x / 6 15 / x 542 x / 26 / / 27 / x 290 x / 6 15 / x 542 x / 30 / / 33 / x 290 x / 6 15 / x 542 x / 31 / / 35 / x 290 x / 6 15 / x 619 x / 37 / / 37 / x 302 x / 6 20 / x 619 x / 37 / / 37 / x 302 x / 6 30 / x 695 x / 38 / / 38 / x 302 x / 6 30 / x 695 x Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 12

15 NÁSTENNÉ JEDNOTKY UZ (BASIC INVERTER) Antialergénny filter (UZ918). Filter PM 2,5 (UZ60). chladenie Extra tichý režim. Infraovládanie. 3 otáčky ventilátora. 5 C až 43 C vykurovanie (SKE/TKE) Automatické otáčky. do 10 C / 15 C Automatická výfuková klapka. príkon príkon chladenie vykurovanie CSUZ9SKE 2,5 (0,853,0) / CUUZ9SKE 0,68 CSUZ12SKE 3,4 (0,853,9) / CUUZ12SKE 1,07 CSUZ18SKE 5 (0,985,4) / CUUZ18SKE 1,65 CSUZ60TKE 6,25 (0,987,1)/ CUUZ60TKE 1,93 3,15 (0,83,6) / 0,78 3,84 (0,84,4) / 1,05 5,4 (0,987,5) / 1,58 6,8 (0,988,5) / 1,94 6,2 A++ / 3,8 A 6,1 A++ / 3,8 A 6,5 A++ / 3,9 A 6,2 A++ / 3,9 A 20 / 26 / / 27 / x 290 x / 6 15 / x 542 x / 30 / / 33 / x 290 x / 6 15 / x 542 x / 37 / / 37 / x 290 x / 6 15 / x 619 x / 37 / / 37 / x 290 x / 6 30 / x 695 x NÁSTENNÉ JEDNOTKY PKEA (CHLADENIE TECHNOLÓGIÍ) Antialergénny filter. chladenie Extra tichý režim. 20 C až 43 C Káblový ovládač. 3 otáčky ventilátora. vykurovanie Automatické otáčky. do 15 C Automatická výfuková klapka. Špeciálne navrhnuté pre celoročné nepretržité chladenie serverovní alebo technológií. príkon príkon chladenie vykurovanie CSE9PKEA 2,5 (0,853,0) / CUE9PKEA 0,515 CSE12PKEA 3,5 (0,854,0) / CUE12PKEA 0,87 CSE15PKEA 4,2 (0,985,0) / CUE15PKEA 1,2 CSE18PKEA 5 (0,986,0) / CUE18PKEA 1,44 3,4 (0,855,4) / 0,7 4 (0,856,6) / 0,92 5,4 (0,987,1) / 1,44 5,8 (0,988,0) / 1,52 7,1 A++ / 4,4 A+ 6,7 A++ / 4,1 A+ 6,3 A++ / 3,9 A 6,9 A++ / 4,2 A+ 23 / 26 / / 27 / x 295 x / 6 15 / x 622 x / 29 / / 33 / x 295 x / 6 15 / x 622 x / 32 / / 35 / x 295 x / 6 15 / x 695 x / 37 / / 37 / x 295 x / 6 20 / x 695 x MOŽNOSTI DIAĽKOVÉHO RIADENIA JEDNOTKY A MONITORINGU SERVEROVNE IntesisHome WiFi rozhranie pre serverovňu PAACWIFI1. Interface server BMS rozhranie pre serverovňu PAWSERVERPKEA. Na každú jednotku je potrebná 1 sada IntesisHome s pripojením na lokálnu WiFi sieť. Jedno rozhranie je možné pripojiť na dve jednotky PKEA. Bez potreby WiFi, Funkcie: ovládanie dvoma spôsobmi (auto alebo cez beznapäťové kontakty): ON/OFF, nastavenie teploty v režime auto funguje záloha/striedanie automaticky podľa vlastného algoritmu Záloha (striedanie jednotiek, v prípade poruchy, spotreba el. energie, pri ovládaní cez beznapäťové kontakty je možné ovládať ON/OFF, striedanie online prístup cez aplikáciu iphone, ipad, Android, Web) Nastavenie teploty (jednoduché, priamo cez interface, bez potreby PC). Navyše je možné získať signál o prevádzke a generálny alarm. PAAC WIFI1 PAAC WIFI1 Dĺžka kábla ku PKEA je 3m. BMS cez beznapäťové kontakty PAW SERVER PKEA SMART TELEFÓN Kód Popis Cena PAACWIFI1 Komunikačné rozhranie pre pripojenie PKEA na IntesisHome (ovládanie cez WiFi, cez aplikáciu Android, ios) 250 PAWSERVERPKEA Interface server 270 Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 13

16 PARAPETNÉ JEDNOTKY FE Dvojitý výfuk vzduchu. Chladenie zhora, vykurovanie zdola. chladenie Infraovládanie. 3 otáčky ventilátora. Automatické otáčky. 16 C až 43 C vykurovanie Automatická výfuková klapka. do 15 C príkon príkon chladenie vykurovanie CSE9GFEW 2,5 (0,853,0) / CUE9PFE 0,56 CSE12GFEW 3,5 (0,853,8) / CUE12PFE 0,94 CSE18GFEW 5 (0,985,6) / CUE18PFE 1,54 3,4 (0,855,0) / 0,81 4,0 (0,856,0) / 1,0 5,8 (0,987,1) / 1,6 6,1 A++ / 3,8 A 5,8 A+ / 3,8 A 6,2 A++ / 3,9 A 23 / 27 / / 27 / x 600 x / 6 15 / x 542 x / 28 / / 27 / x 600 x / 6 15 / x 619 x / 36 / / 36 / x 600 x / 6 20 / x 695 x KAZETOVÉ JEDNOTKY B4 Zabudované čerpadlo kondenzátu. Infraovládanie. chladenie 3 otáčky ventilátora. 10 C až 43 C Automatické otáčky. vykurovanie Automatické výfukové klapky. do 10 C Voliteľné káblové ovládanie alebo IntesisHome cez WiFi pomocou smart zariadení. PANEL NIE JE SÚČASŤOU BALENIA JEDNOTKY. príkon príkon chladenie vykurovanie CSE9PB4EA 2,5 (0,853,0) / CUE9PB4EA 0,55 CSE12PB4EA 3,4 (0,94,8) / CUE12PB4EA 0,89 CSE18RB4EAW 5 (0,95,8) / CUE18RBEA 1,6 CSE21RB4EAW CUE21RBEA 5,9 (0,96,3) / 2,05 3,2 (0,854,8) / 0,8 4,5 (0,96,2) / 1,42 5,6 (0,97,1) / 1,86 7 (0,98,0) / 2,45 5,8 A+ / 5,6 A+ / 3,8 A 5,8 A+ / 4,1 A+ 5,6 A+ / 4,1 A+ 23 / 26 / / 28 / x 260 x / 6 20 / x 622 x / 26 / / 28 / x 260 x / 6 20 / x 695 x / 28 / / 29 / x 260 x / 6 30 / x 695 x / 33 / / 34 / x 260 x / 6 30 / x 695 x Ku všetkým jednotkám je potrebné objednať aj dekoračný panel. Povinné príslušenstvo Cena Dekoračný panel CZBT20E (700 x 51 x 700 mm) WiFi ovládanie IntesisHome PAACWIFI1 2,5 kg v cene 250 POTRUBNÉ JEDNOTKY D3 Kompaktné rozmery. Nástenný káblový ovládač CZRD52CP. chladenie Externý statický tlak 29Pa. Zabudované čerpadlo kondenzátu. 3 otáčky ventilátora. 10 C až 43 C vykurovanie Automatické otáčky. do 10 C príkon príkon chladenie vykurovanie CSE9PD3EA CUE9PD3EA CSE12QD3EAW CUE12QD3EA CSE18RD3EAW CUE18RBEA 2,5 (0,853,0) / 0,59 3,4 (0,854,0) / 0,88 5,1 (0,95,7) / 1,6 3,2 (0,854,6) / 0,86 4,0 (0,855,1) / 1,13 6,1 (0,97,1) / 1,83 5,8 A+ / 4,2 A+ 5,6 A+ / 3,8 A 5,8 A+ / 3,9 A 24 / 27 / / 28 / x 235 x / 6 20 / x 619 x / 27 / / 28 / x 235 x / 6 20 / x 695 x / 30 / / 32 / x 200 x / 6 30 / x 695 x Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 14

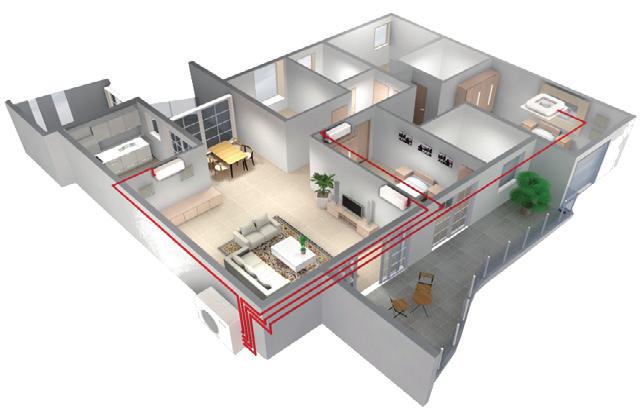

17 MULTISPLIT SYSTÉMY FREE MULTI (2x1, 3x1, 4x1, 5x1) Napojiteľných 2 až 5 jednotiek. chladenie Možné pripojiť vnútorné jednotky 10 C až 46 C pracujúce s chladivom R32. Infraovládanie (súčasť dodávky vnút. jed.). vykurovanie El. napájanie do vonkajšej jednotky. do 15 C El. napájanie 1~230V/50Hz. MULTI CU2 CU3 CU4, CU5 príkon príkon chladenie / vykurovanie Lp(1m) Jednotková cena CU2E12SBE (2 jednotky) CU2E15SBE (2 jednotky) CU2E18SBE (2 jednotky) CU3E18PBE (3 jednotky) CU3E23SBE (3 jednotky) CU4E23PBE (4 jednotky) CU4E27PBE (4 jednotky) CU5E34PBE (5 jednotiek) 3,6 (1,54,5) / 0,8 4,5 (1,55,2) / 1,23 5,2 (1,55,4) / 1,52 5,2 (1,87,3) / 1,27 6,8 (1,98,0) / 1,91 6,8 (1,98,0) / 2,12 8 (3,09,2) / 1,98 10 (2,911,5) / 2,86 4,4 (1,15,6) / 0,95 5,4 (1,17,0) / 1,17 5,6 (1,17,2) / 1,21 6,8 (1,68,3) / 1,52 8,5 (3,310,4) / 2,09 8,5 (3,010,4) / 2,32 9,4 (4,210,6) / 2,08 12 (3,414,5) / 2,86 6,5 A++ / 6,5 A++ / 6,5 A++ / 7,0 A++ / 7,0 A++ / 7,0 A++ / 7,0 A++ / 6,5 A++ / 2 x 10 / x 619 x / / x 10 / x 619 x / / x 10 / x 619 x / / x 10 / x 795 x / / x 10 / x 795 x / / x 10 / x 795 x / / x 10 / x 999 x / / x 10 / x 999 x / / Z, MZ TZ FE B4 D3 XZ Prevedenie Nástenné ETHEREA ZM (biela matná) Nástenné ETHEREA XZ (strieborná) Nástenné Parapetné Kazetové 4výfukové Potrubné Označenie CSMZ16TKE* 1,6 2,6 10 / x 295 x / 26 / / 27 / CSZ7SKEWM 2,0 3,2 10 / x 295 x / 24 / / 25 / CSZ9SKEWM 2,5 3,6 10 / x 295 x / 25 / / 27 / CSZ12SKEWM 3,2 4,5 10 / x 295 x / 28 / / 33 / CSZ15SKEWM 4,0 5,6 12 / x 295 x / 31 / / 35 / CSZ18SKEWM 5,0 6,8 12 / x 295 x / 37 / / 37 / CSZ71TKEW* 7,1 8,6 16 / x 302 x / 38 / / 38 / CSXZ7SKEW 2,0 3,2 10 / x 295 x / 24 / / 25 / CSXZ9SKEW 2,5 3,6 10 / x 295 x / 25 / / 27 / CSXZ12SKEW 3,2 4,5 10 / x 295 x / 28 / / 33 / CSXZ18SKEW 5,0 6,8 12 / x 295 x / 37 / / 37 / CSMTZ16TKE* 1,6 2,6 10 / x 290 x / 27 / / 28 / CSTZ20TKEW 2,0 3,2 10 / x 290 x / 25 / / 26 / CSTZ25TKEW 2,5 3,6 10 / x 290 x / 26 / / 27 / CSTZ35TKEW 3,2 4,5 10 / x 290 x / 30 / / 33 / CSTZ42TKEW 4,0 5,6 12 / x 290 x / 31 / / 35 / CSTZ50TKEW 5,0 6,8 12 / x 302 x / 37 / / 37 / CSTZ60TKEW 6,3 7,2 12 / x 302 x / 37 / / 37 / CSTZ71TKEW 7,1 8,6 16 / x 302 x / 38 / / 38 / CSE9GFEW 2,8 4,0 10 / x 600 x / 27 / / 27 / CSE12GFEW 3,2 4,5 10 / x 600 x / 28 / / 27 / CSE18GFEW 5,0 6,8 12 / x 600 x / 36 / / 36 / CSE9PB4EA 2,5 3,2 10 / x 260 x / 26 / / 28 / CSE12PB4EA 3,4 4,5 10 / x 260 x / 26 / / 28 / CSE18RB4EAW 5,0 5,6 12 / x 260 x / 28 / / 29 / CSE21RB4EAW 5,9 7,0 12 / x 260 x / 33 / / 34 / Dekoračný panel CZBT20E (nutné objednať samostatne) 700 x 51 x 700 2,5 220 CSE9PD3EA 2,5 3, / x 235 x / 27 / / 28 / CSE12QD3EAW 3,4 4, / x 235 x / 27 / / 28 / CSE18RD3EAW 5,1 6, / x 200 x / 30 / / 32 / Drôtový ovládač CZRD52CP (súčasť vnútornej jednotky) Prepojovacie potrubie medzi vonkajšou a vnútornými mi (): Veľkosti 7, 9, 12 potrubie 10mm (3/8") / 6mm (1/2") Veľkosti 15, 18 potrubie 10mm (3/8") / 6mm (1/2") (redukcia na vnútornú jednotku z 12mm (1/2") na 10mm (3/8")) Veľkosti 21 potrubie 12mm (3/8") / 6mm (1/2") (expandér na vonkajšiu jednotku z 10mm (3/8") na 12mm (1/2")) Veľkosti 24 potrubie 12mm (3/8") / 6mm (1/2") (expandér na vonkajšiu jednotku z 10mm (3/8") na 12mm (1/2") a redukcia na vnútornú jednotku z 16mm (5/8") na 12mm (1/2")) * dostupné od 07/2017 Externý statický tlak [Pa] chladenie vykurovanie Jednotková cena Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 15

18 MULTISPLIT SYSTÉMY FREE MULTI (2x1, 3x1, 4x1, 5x1) POVOLENÉ KOMBINÁCIE VEĽKOSTÍ VNÚTORNÝCH JEDNOTIEK (vždy musia byť pripojené aspoň dve vnútorné jednotky) CU2E12SBE a 2E15SBE (súčet ov vnútorných jednotiek musí byť medzi 3,2 až 5,7kW) 7+7 / 7+9 / 7+12 / 9+9 / 9+12 CU2E18SBE (súčet ov vnútorných jednotiek musí byť medzi 3,2 až 7,5kW) 7+7 / 7+9 / 7+12 / 7+15 / 7+18 / 9+9 / 9+12 / 9+15 / 9+18 / / CU3E18PBE (súčet ov vnútorných jednotiek musí byť medzi 4,5 až 9kW) 7+9 / 7+12 / 7+15 / 7+18 / 9+9 / 9+12 / 9+15 / 9+18 / / / / / / / / / / / / / / / / / CU3E23SBE (súčet ov vnútorných jednotiek musí byť medzi 4,8 až 10kW) 9+9 / 9+12 / 9+15 / 9+18 / 9+21 / / / / / / / / / / / / / / / / / / / / / / / / / / / CU4E23PBE (súčet ov vnútorných jednotiek musí byť medzi 4,5 až 11kW) 7+9 / 7+12 / 7+15 / 7+18 / 7+21 / 9+9 / 9+12 / 9+15 / 9+18 / 9+21 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU4E27PBE (súčet ov vnútorných jednotiek musí byť medzi 4,5 až 13,6kW) 7+9 / 7+12 / 7+15 / 7+18 / 7+21 / 7+24 / 9+9 / 9+12 / 9+15 / 9+18 / 9+21 / 9+24 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU5E34PBE (súčet ov vnútorných jednotiek musí byť medzi 4,5 až 17,5kW) 7+9 / 7+12 / 7+15 / 7+18 / 7+21 / 7+24 / 9+9 / 9+12 / 9+15 / 9+18 / 9+21 / 9+24 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

19 KOMERČNÉ SYSTÉMY PACi STANDARD (SPLIT, TWIN) chladenie Štandardná filtrácia. 10 C až 43 C Čerpadlo kondenzátu výtlak 850mm (U2, Y2). Modely E5 sú jednofázové, modely E8 sú trojfázové. vykurovanie Možnosť použiť ako TWIN systém. do 15 C Jednoventilátorová vonkajšia až do 12,5kW. Kompatibilné s riadiacim systémom rady Panasonic ECOi VRF. Voliteľné ovládanie IntesisHome cez WiFi pomocou smart zariadení. KOMERČNÉ SYSTÉMY TEPELNÉ ČERPADLO nom (minmax) nom (minmax) Vzduchový chladenie / vykurovanie [m 3 /h] plyn / kvapalina chladenie / vykurovanie Jednotková cena U60PEY2E5 6 (2,07,1) 6 (1,87,0) 2280 / / x 619 x / / U71PEY2E5** 7,1 (2,07,7) 7,1 (1,88,1) 2640 / / x 619 x / / U100PEY1E5** 10 (2,711,5) 10 (2,113,8) 4560 / / x 996 x / / U125PEY1E5** 12,5 (3,813,5) 12,5 (3,415,0) 4800 / / x 996 x / / U100PEY1E8** 10 (2,711,5) 10 (2,113,8) 4560 / / x 996 x / / U125PEY1E8** 12,5 (3,813,5) 12,5 (3,415,0) 4800 / / x 996 x / / U140PEY1E8** 14 (3,315,5) 14 (4,116,0) 8100 / / x 1416 x / / K1 Y2 U2 N1 F1 T2 Prevedenie Označenie / príkon split / príkon split chladenia SEER*** vykurovania *** Externý statický tlak nominál (minmax) [Pa] Jednotková cena Nástenné Kazetové 4výfukové 575 x 575mm Kazetové 4výfukové 840 x 840mm Potrubné nízkotlakové Potrubné stredotlakové Podstropné S36PK1E5A* 3,6 4, x 300 x / 31 / S50PK1E5A* 5,0 5, x 300 x / 36 / S60PK1E5A** 6 / 1,7 6 / 1,45 5,5 A 3,9 A 1065 x 300 x / 44 / 47 14,5 764 S71PK1E5A** 7,1 / 2,45 7,1 / 1,74 5,2 A 3,9 A 1065 x 300 x / 44 / 47 14,5 807 S100PK1E5A 9 / 3,37 9 / 2,43 5,8 A+ 3,8 A 1065 x 300 x / 45 / 49 14, S36PY2E5A* 3,6 4,2 575 x 260 x / 32 / S50PY2E5A* 5,0 5,0 575 x 260 x / 37 / Dekoračný panel CZKPY3B (625 x 31 x 625 mm) (2,4kg) 190 S36PU2E5A* 3,6 4,2 840 x 256 x / 28 / S50PU2E5A* 5,0 5,0 840 x 256 x / 29 / S60PU2E5A** 6 / 1,62 6 / 1,43 7,0 A++ 4,1 A+ 840 x 256 x / 31 / S71PU2E5A** 7,1 / 2,19 7,1 / 1,72 6,5 A++ 4,2 A+ 840 x 256 x / 31 / S100PU2E5A 10 / 2,34 10 / 2,24 7,6 A++ 4,8 A x 319 x / 38 / S125PU2E5A 12,5 / 3,96 12,5 / 3,05 3,16 B 4,1 A 840 x 319 x / 39 / S140PU2E5A 14 / 4,31 14 / 3,37 3,25 A 4,15 A 840 x 319 x / 40 / Dekoračný panel CZKPU3 (950 x 33,5 x 950 mm) (5kg) 316 S36PN1E5A* 3,6 4,2 880 x 250 x (1080) 35 / 38 / S50PN1E5A* 5,0 5, x 250 x (1080) 35 / 39 / S60PN1E5A** 6 / 1,87 6 / 1,61 4,8 B 3,8 A 1100 x 250 x (1080) 36 / 41 / S71PN1E5A** 7,1 / 2,57 7,1 / 1,92 5,1 A 3,8 A 1100 x 250 x (1080) 36 / 41 / S100PN1E5A 10 / 3,56 10 / 2,94 5,3 A 3,8 A 1300 x 250 x (1080) 37 / 42 / S125PN1E5A 12,5 / 4,45 12,5 / 3,67 2,81 C 3,41 B 1300 x 250 x (1080) 38 / 43 / S140PN1E5A 14 / 4,7 14 / 3,88 2,98 C 3,52 B 1300 x 250 x (1080) 39 / 44 / S36PF1E5A* 3,6 4,2 800 x 290 x (10150) 25 / 29 / S50PF1E5A* 5,0 5,0 800 x 290 x (10150) 26 / 30 / S60PF1E5A** 6 / 1,79 6 / 1,37 5,5 A 1000 x 290 x (10150) 26 / 32 / S71PF1E5A** 7,1 / 2,57 7,1 / 1,73 5,4 A 1000 x 290 x (10150) 26 / 32 / S100PF1E5A 10 / 3,32 10 / 2,63 5,4 A 3,8 A 1400 x 290 x (10150) 31 / 34 / S125PF1E5A 12,5 / 4,1 12,5 / 3,27 3,05 B 3,82 A 1400 x 290 x (10150) 32 / 35 / S140PF1E5A 14 / 4,35 14 / 3,58 3,22 A 3,91 A 1400 x 290 x (10150) 33 / 36 / S36PT2E5A* 3,6 4,2 960 x 235 x / 32 / S50PT2E5A* 5,0 5,0 960 x 235 x / 33 / S60PT2E5A** 6 / 1,63 6 / 1,38 6,7 A x 235 x / 34 / S71PT2E5A** 7,1 / 2,21 7,1 / 1,68 6,1 A x 235 x / 35 / S100PT2E5A 10 / 3,32 10 / 2,6 6,1 A++ 3,9 A 1590 x 235 x / 37 / S125PT2E5A 12,5 / 4,15 12,5 / 3,25 3,01 B 3,85 A 1590 x 235 x / 40 / S140PT2E5A 14 / 4,7 14 / 3,61 2,98 C 3,88 A 1590 x 235 x / 41 / * jednotky použiteľné len pre TWIN aplikáciu, ** jednotky použiteľné pre split aj TWIN aplikáciu, *** pre modely nad 12,5kW sú uvedené hodnoty EER a COP Uvedené hodnoty SEER a platia pre jednofázové jednotky, pre trojfázové pozrite katalóg. TWIN APLIKÁCIA REFNET KOMPATIBILITA Vnútorné jednotky Refnet 7,1 (2 x 3,6) U71PEY2E5 2x S36P 1x CZP224BK2BM 10 (2 x 5,0) U100PEY1E5(8) 2x S50P 1x CZP224BK2BM 12,5 (2 x 6,0) U125PEY1E5(8) 2x S60P 1x CZP224BK2BM 14 (2 x 7,1) U140PEY1E8 2x S71P 1x CZP224BK2BM Simultánna prevádzka vnútorných jednotiek s rovnakým nastavením. Kombinácia rôznych prevedení vnútorných jednotiek je povolená. S vnútorná ; U vonkajšia Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 17

20 KOMERČNÉ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) chladenie Štandardná filtrácia. 15 C až 43 C Čerpadlo kondenzátu výtlak 850mm (U2, Y2). Modely E5 sú jednofázové, modely E8 sú trojfázové. vykurovanie Možnosť použiť ako TWIN, TRIPLE a DOUBLE TWIN systém. do 20 C Jednoventilátorová vonkajšia do 7,1kW. Kompatibilné s riadiacim systémom rady Panasonic ECOi VRF. Voliteľné ovládanie IntesisHome cez WiFi pomocou smart zariadení. KOMERČNÉ SYSTÉMY TEPELNÉ ČERPADLO nom (minmax) nom (minmax) Vzduchový chladenie / vykurovanie [m 3 /h] plyn / kvapalina chladenie / vykurovanie Jednotková cena U36PE2E5A** 3,6 (1,54,0) 4,0 (1,55,0) 2280 / / x 619 x / / U50PE2E5A* 5 (1,55,6) 5,6 (1,56,5) 2280 / / x 619 x / / U60PE2E5A* 6 (2,07,1) 7 (1,88,0) 2280 / / x 619 x / / U71PE1E5A** 7,1 (2,58,0) 8 (2,09,0) 3600 / / x 996 x / / U100PE1E5A** 10 (3,312,5) 11,2 (4,114,0) 6600 / / x 1416 x / / U125PE1E5A** 12,5 (3,314,0) 14 (4,116,0) 7800 / / x 1416 x / / U140PE1E5A** 14 (3,315,5) 16 (4,118,0) 8100 / / x 1416 x / / U71PE1E8A** 7,1 (2,58,0) 8 (2,09,0) 3600 / / x 996 x / / U100PE1E8A** 10 (3,312,5) 11,2 (4,114,0) 6600 / / x 1416 x / / U125PE1E8A** 12,5 (3,314,0) 14 (4,116,0) 7800 / / x 1416 x / / U140PE1E8A** 14 (3,315,5) 16 (4,118,0) 8100 / / x 1416 x / / U200PE2E8A** 19,5 (5,422,4) 22,4 (5,625) 9840 / / x 1500 x / / U250PE2E8A** 25 (6,328,0) 28 (7,131,5) 9600 / / x 1500 x / / K1 Y2 U2 N1 F1 T2 Prevedenie Označenie / príkon split / príkon split chladenia SEER*** vykurovania *** Externý statický tlak nominál (minmax) [Pa] Jednotková cena Nástenné Kazetové 4výfukové 575 x 575mm Kazetové 4výfukové 840 x 840mm Potrubné nízkotlakové Potrubné stredotlakové Potrubné vysokotlakové Podstropné S36PK1E5A** 3,6 / 0,79 4,0 / 0,86 6,3 A++ 4,2 A x 300 x / 31 / S45PK1E5A* 4,5 5, x 300 x / 34 / S50PK1E5A** 5 / 1,4 5,6 / 1,49 6,1 A x 300 x / 36 / S60PK1E5A** 6 / 1,68 7 / 1,74 6,6 A x 300 x / 44 / 47 14,5 764 S71PK1E5A** 7,1 / 2,09 8 / 2,13 6,6 A++ 3,9 A 1065 x 300 x / 44 / 47 14,5 807 S100PK1E5A 9,5 / 2,92 9,5 / 2,47 6,2 A++ 3,8 A 1065 x 300 x / 45 / 49 14, S36PY2E5A** 3,6 / 0,8 4,0 / 0,98 6,3 A++ 4,1 A+ 575 x 260 x / 32 / S45PY2E5A* 4,5 5,2 575 x 260 x / 34 / S50PY2E5A** 5 / 1,44 5,6 / 1,69 6,1 A++ 3,9 A 575 x 260 x / 37 / Dekoračný panel CZKPY3B (625 x 31 x 625 mm) (2,4kg) 190 S36PU2E5A** 3,6 / 0,77 4,0 / 0,78 7,4 A++ 4,6 A x 256 x / 28 / S45PU2E5A* 4,5 5,2 840 x 256 x / 28 / S50PU2E5A** 5 / 1,32 5,6 / 1,26 7,1 A++ 4,4 A+ 840 x 256 x / 29 / S60PU2E5A** 6 / 1,6 7 / 1,72 7,4 A++ 4,2 A+ 840 x 256 x / 31 / S71PU2E5A** 7,1 / 1,8 8 / 1,86 7,6 A++ 4,3 A+ 840 x 256 x / 31 / S100PU2E5A** 10 / 2,34 11,2 / 2,24 7,6 A++ 4,8 A x 319 x / 38 / S125PU2E5A** 12,5 / 3,37 14 / 3,04 3,7 A 4,6 A 840 x 319 x / 39 / S140PU2E5A 14 / 4,24 16 / 3,72 3,3 A 4,3 A 840 x 319 x / 40 / Dekoračný panel CZKPU3 (950 x 33,5 x 950 mm) (4kg) 316 S36PN1E5A** 3,6 / 0,96 4,0 / 0,93 4,6 B 3,8 A 880 x 250 x (1080) 35 / 38 / S45PN1E5A* 4,5 5,2 880 x 250 x (1080) 35 / 39 / S50PN1E5A** 5 / 1,56 5,6 / 1,47 4,6 B 3,8 A 880 x 250 x (1080) 35 / 39 / S60PN1E5A** 6 / 1,85 7 / 1,87 5,5 A 3,8 A 1100 x 250 x (1080) 36 / 41 / S71PN1E5A** 7,1 / 2,15 8 / 2,26 5,5 A 3,7 A 1100 x 250 x (1080) 36 / 41 / S100PN1E5A** 10 / 2,67 11,2 / 2,95 6,0 A+ 3,9 A 1300 x 250 x (1080) 37 / 42 / S125PN1E5A** 12,5 / 3,89 14 / 3,88 3,21 A 3,61 A 1300 x 250 x (1080) 38 / 43 / S140PN1E5A 14 / 4,65 16 / 4,69 3,01 B 3,41 B 1300 x 250 x (1080) 39 / 44 / S36PF1E5A** 3,6 / 0,81 4,0 / 0,88 5,7 A+ 3,9 A 800 x 290 x (10150) 25 / 29 / S45PF1E5A* 4,5 5,2 800 x 290 x (10150) 26 / 30 / S50PF1E5A** 5 / 1,3 5,6 / 1,39 5,7 A+ 3,9 A 800 x 290 x (10150) 26 / 30 / S60PF1E5A** 6 / 1,65 7 / 1,81 6,1 A x 290 x (10150) 26 / 32 / S71PF1E5A** 7,1 / 1,85 8 / 2,08 6,4 A x 290 x (10150) 26 / 32 / S100PF1E5A** 10 / 2,44 11,2 / 2,6 5,8 A+ 3,8 A 1400 x 290 x (10150) 31 / 34 / S125PF1E5A** 12,5 / 3,57 14 / 3,48 3,5 A 4,02 A 1400 x 290 x (10150) 32 / 35 / S140PF1E5A 14 / 4,31 16 / 4,44 3,25 A 3,6 A 1400 x 290 x (10150) 33 / 36 / S200PE2E5 19,5 / 6,27 22,4 / 6,32 3,11 B 3,54 B 1428 x 479 x / 41 / S250PE2E5 25 / 8,6 28 / 7,7 2,91 C 3,64 A 1428 x 479 x / 45 / S36PT2E5A** 3,6 / 0,75 4,0 / 0,8 6,7 A++ 4,3 A+ 960 x 235 x / 32 / S45PT2E5A* 4,5 5,2 960 x 235 x / 33 / S50PT2E5A** 5 / 1,34 5,6 / 1,34 6,5 A++ 4,1 A+ 960 x 235 x / 33 / S60PT2E5A** 6 / 1,61 7 / 1,66 6,8 A++ 4,1 A x 235 x / 34 / S71PT2E5A** 7,1 / 1,93 8 / 1,93 6,2 A++ 4,0 A 1275 x 235 x / 35 / S100PT2E5A** 10 / 2,53 11,2 / 2,6 6,7 A++ 4,3 A x 235 x / 37 / S125PT2E5A** 12,5 / 3,73 14 / 3,51 3,35 A 3,99 A 1590 x 235 x / 40 / S140PT2E5A 14 / 4,65 16 / 4,36 3,01 B 3,67 A 1590 x 235 x / 41 / * jednotky použiteľné len pre aplikáciu TWIN, TRIPLE, DOUBLE TWIN, ** jednotky použiteľné pre split aj TWIN, TRIPLE, DOUBLE TWIN aplikáciu *** pre modely nad 12,5kW sú uvedené hodnoty EER a COP Uvedené hodnoty SEER a platia pre jednofázové jednotky, pre trojfázové pozrite katalóg. S vnútorná ; U vonkajšia Chladenie: teplota: 27 C/19 C (suchý / mokrý teplomer); teplota: 35 C/24 C (suchý / mokrý teplomer); Vykurovanie: teplota: 20 C/12 C (suchý / mokrý teplomer); teplota: 7 C/6 C (suchý / mokrý teplomer) 18

21 KOMERČNÉ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) TWIN APLIKÁCIA TRIPLE APLIKÁCIA DOUBLE TWIN APLIKÁCIA REFNET REFNET REFNET REFNET REFNET Simultánna prevádzka vnútorných jednotiek s rovnakým nastavením. Kombinácia rôznych prevedení vnútorných jednotiek je povolená. KOMPATIBILITA APLIKÁCIA 7,1 (2 x 3,6) 10 (2 x 5,0) 12,5 (2 x 6,0) 14 (2 x 7,1) 20 (3 x 7,1) 25 (2 x 12,5) 12,5 (4 x 3,6) 20 (4 x 5,0) 25 (4 x 7,1) U71PE1E5(8)A U100PE1E5(8)A U125PE1E5(8)A U140PE1E5(8)A U200PE2E8A U250PE2E8A U125PE1E5(8)A U200PE2E8A U250PE2E8A Vnútorné jednotky 2x S36P 2x S50P 2x S60P 2x S71P 2x S100P 2x S125P 4x S36P 4x S50P 4x S71P 1x CZP680BK2BM 1x CZP680BK2BM Refnet 1x CZP224BK2BM 1x CZP224BK2BM 1x CZP224BK2BM 1x CZP224BK2BM 1x CZP224BK2BM 1x CZP680BK2BM 3x CZP224BK2BM 2x CZP224BK2BM 2x CZP224BK2BM APLIKÁCIA Vnútorné jednotky Refnet 10 (3 x 3,6) U100PE1E5(8)A 3x S36P 1x CZP3HPC2BM PRÍSLUŠENSTVO pre systémy PACi TWIN 12,5 (3 x 4,5) U125PE1E5(8)A 3x S45P 1x CZP3HPC2BM TRIPLE 14 (3 x 5,0) U140PE1E5(8)A 3x S50P 1x CZP3HPC2BM DOUBLE TWIN 20 (3 x 7,1) U200PE2E8A 3x S71P 1x CZP3HPC2BM CZRWSK2 CZRWSC3 CZRWSY2 CZRWSU2N CZRWST3N CZRTC4 CZRTC5 CZESWC2 CZ64ESMC3 CZRELC2 CZRE2C2 CZCSRC2 CZANC2 CZ256ESMC3 CZCSWKC2 CZCSWAC2 CZCWEBC2 Kód Popis Cena LOKÁLNE OVLÁDANIE CZRWSK2 Infraovládanie pre jednotky K1 120 CZRWSK2+CZRWSC3 Infraovládanie a prijímač pre jednotky N1, F1 (táto sada je univerzálna pre ovládanie všetkých typov jednotiek) 310 CZRWSU2N Infraovládanie a prijímač pre jednotky U2 190 CZRWSY2 Infraovládanie a prijímač pre jednotky Y2 190 CZRWST3N Infraovládanie a prijímač pre jednotky T1 190 CZRTC4 Základný káblový ovládač s časovačom 89 CZRTC5A Vylepšený káblový ovládač s časovačom, spotrebou energie, dotykovými tlačidlami a podsvietením 220 CZRE2C2 Zjednodušený káblový ovládač 120 CZRELC2 Zjednodušený podsvietený káblový ovládač 220 CZCSRC3 Priestorový snímač teploty 120 CENTRÁLNE OVLÁDANIE CZESWC2 Časovač s týždenným programovaním 314 CZANC2 Ovládač ON/OFF (napojenie max. 64 jednotiek, 16 skupín) 484 CZ64ESMC3 Systémový centrálny ovládač (napojenie max. 64 jednotiek, ovládanie 64 skupín), so zabudovaným týždenným časovačom 778 CZ256ESMC3 Inteligentný dotykový panel (napojenie max. 256 jednotiek, 64 jednotiek x 4 systémy), zjednodušené rozpočítavanie nákladov DIAĽKOVÉ RIADENIE PARC2WIFI1 Komunikačné rozhranie pre pripojenie PACi na IntesisHome (ovládanie cez aplikáciu Android, ios) 310 CZCSWKC2 Základný softvér PAIMS CZCSWAC2 Doplnkový softvér pre rozpočet spotreby nákladov CZCSWWC2 Doplnkový softvér pre webovú aplikáciu CZCSWGC2 Doplnkový softvér pre zobrazenie objektov CZCSWBC2 Doplnkový softvér pre rozhranie BACnet CZCWEBC2 Webové rozhranie CZCLNC2 LonWorks interface CZCFUNC2 Komunikačný adaptér CZCAPDC2 Modul SeriPara I/O pre vonkajšiu jednotku 625 CZCAPC2 Ovládanie ON/OFF 443 CZCAPBC2 Modul SeriPara I/O pre vnútornú jednotku 290 PAWPACR3 Modul pre striedanie a redundanciu 2 alebo 3 jednotiek PACi (vyžaduje aj 2 alebo 3 PAWT10 dosky) DOPLNKOVÉ PRÍSLUŠENSTVO CZP224BK2BM Refnet 112 CZP3HPC2BM Refnet 159 CZP680BK2BM Refnet 193 CZT10 Kábel externé riadenie (blokovanie prevádzky, blokovanie ovládača, výstupy stav prevádzky, generálny alarm) 20 PAWT10 Doska s káblom CZT10 prepojeným na svorky 79 19

22 PRÍSLUŠENSTVO pre systémy PACi AHU Kit (525kW) komunikačný modul pre napojenie vonkajších jednotiek PACi na externý výparník Možnosť montáže do exteriéru. Súčasťou dodávky sú 3 snímače teploty (4 u modelu PAH2): snímač teploty nasávaného vzduchu TA (resp. teplota obsluhovaného priestoru) snímač teploty kvapalného chladiva E1 snímač teploty stredne prehriateho chladiva E2 Automatické riadenie u podľa rozdielu medzi požadovanou teplotou a teplotou TA. Možné diaľkové obmedzovanie u pomocou signálu 010V (PAH2M, PAH2) alebo diaľková zmena požadovanej teploty pomocou signálu 010V (PAH2M, PAH2). Elektrické napájanie 1~230V/50Hz. Externé ovládanie PAH2L (LIGHT) kontakt na diaľkové ON/OFF (cez svorky dosky PAWT10) lokálne ovládanie zmeny pracovného režimu a požadovanej teploty signály prevádzka, generálny alarm PAH2M (MEDIUM) kontakt na diaľkové ON/OFF (cez digitálne vstupy na svorkovnici) lokálne alebo diaľkové ovládanie zmeny pracovného režimu (chlad./vykur.) lokálne alebo diaľkové ovládanie zmeny požadovanej teploty cez 010V diaľkové obmedzenie u cez 010V (len jednotky PACi ELITE PE1) signály prevádzka, generálny alarm, odmrazovanie, režim atď. Komunikácia medzi vonkajšou jednotkou a AHU Kitom Kondenzačná PACi kvapalina / plyn Snímače teploty Vzduchotechnická PAH2 (DELUXE) kontakt na diaľkové ON/OFF(cez svorky dosky PAWT10 alebo dig. vstupy) lokálne alebo diaľkové ovládanie zmeny pracovného režimu (chlad./vykur.) lokálne alebo diaľkové ovládanie zmeny požadovanej teploty cez 010V diaľkové obmedzenie u cez 010V (len jednotky PACi ELITE PE1) termostat a snímač teploty PT100, pre automatickú korekciu požadovanej teploty ekvitermicky signály prevádzka, generálny alarm, odmrazovanie, režim atď. Označenie Rozsah u Napájací kábel [mm 2 ] Prúd [A] Nominálna spotreba [W] PAW280PAH2L 5 až x 278 x x 1,5 0,1 18 IP65 3,98 PAW280PAH2M 5 až x 278 x x 1,5 0,1 18 IP65 4,25 PAW280PAH2 5 až x 278 x x 1,5 0,1 18 IP65 4,25 Krytie Cena VZDUCHOVÉ CLONY s výparníkom napojiteľným na kondenzačné jednotky PACi EC ventilátory pre nízku spotrebu energie. Výparník s priamym chladením. Pripojiteľné na jednotky PACi STANDARD (U60PEY1 až U100PEY1) a PACi ELITE (U50PE1 až U200PE1). Odvod kondenzátu pre chladenie. Diaľkové ovládanie s prepínaním 3 otáčok. Prevedenie JetFlow (MJ) s max. inštalačnou výškou 3,5m. Prevedenie Standard (MS) s max. inštalačnou výškou 3m. Elektrické napájanie 1~230V/50Hz. Označenie * výfuk 30 C / 35 C / 40 C ** Inštalačná výška zlá / štd. / ideálna Cena PAW10PAIRCMJ 9,2 5,9 / 8,9 / 11,9 2,7 / 3,1 / 3, x 260 x / PAW15PAIRCMJ 17,5 8,9 / 13,4 / 17,9 2,7 / 3,1 / 3, x 260 x / PAW20PAIRCMJ 23,1 11,9 / 17,9 / 23,9 2,7 / 3,1 / 3, x 260 x / PAW10PAIRCMS 9,2 5,9 / 8,9 / 11,9 2,4 / 2,7 / 3, x 260 x / PAW20PAIRCMS 17,5 8,9 / 13,4 / 17,9 2,4 / 2,7 / 3, x 260 x / * vyfukovaná teplota 16 C ** nasávaná teplota 20 C KOMBINÁCIE JEDNOTIEK PACi S CLONAMI PODĽA POŽIADAVKY NA VYFUKOVANÚ TEPLOTU Vyfukovaná teplota 30 C 35 C 40 C PAW10PAIRCMJ a PAW10PAIRCMS PAW15PAIRCMJ a PAW20PAIRCMS PAW20PAIRCMJ U50PE2E5A alebo U60PEY2E5 U100PE1E5(8) alebo U100PEY1E5(8) U100PE1E5(8) alebo U100PEY1E5(8) U71PE1E5(8) alebo U100PEY1E5(8) U100PE1E5(8) alebo U100PEY1E5(8) U100PE1E5(8) alebo U100PEY1E5(8) U140PE1E5(8) U140PE1E5(8) U200PE2E8A Ideálny vzduchový 1,5 až 2 m/s vo výške 15 cm od podlahy 0 m/s 0,5 m/s 2,0 m/s 5,0 m/s 1. energetické straty / bez použitia vzduchovej clony 2. nízky vzduchovej clony, clona je nefektívna 3. optimálny vzduchovej clony, clona je efektívna 4. vysoký vzduchovej clony, možná turbulencia, straty, clona je nefektívna 20

23 TEPELNÉ ČERPADLÁ PRE DOMÁCNOSTI (MONOBLOK) AQUAREA Teplotné limity: MONOBLOK prevedenie kompaktná montáž do exteriéru. výstupná voda štd + TCAP / HT Minimálny objem vody 30l (modely 05 až 09), 50l (modely 12 a 16). 55 C / 65 C Verzia TCAP s rovnakým menovitým om až do 15 C vonkajšej teploty. Verzia HT s vysokou výstupnou teplotou vody pre vykurovanie radiátormi. vykurovanie (vonk. suchá teplota) Štandardne vybavené záložnou elektrickou špirálou 3kW, 6kW alebo 9kW. do 20 C Voliteľné ovládanie IntesisHome cez WiFi pomocou smart zariadení. Čerpadlo Panasonic, trieda A. Pripojenie vody R1 1/4. Vyžaduje nemrznúcu zmes. LEN VYKUROVANIE MONOBLOK Elektrické napájanie / COP A7W65 / COP A2W65 / COP A7W65 Akustický tlak Výkon el. špirály Počet otáčok čerpadla Cena VERZIA HT (pre vysokoteplotné aplikácie s výstupnou vodou až 65 C pri teplote 20 C) chladivo R407C WHMHF09G3E5 1~230V / 50Hz 9 / 2,27 9 / 1,89 8,9 / 1, x 1410 x WHMHF12G6E5 1~230V / 50Hz 12 / 2,2 10,3 / 1,84 9,6 / 1, x 1410 x WHMHF09G3E8 3~400V / 50Hz 9 / 2,29 9 / 1,89 8,9 / 1, x 1410 x WHMHF12G9E8 3~400V / 50Hz 12 / 2,2 10,3 / 1,84 9,6 / 1, x 1410 x VYKUROVANIE A CHLADENIE MONOBLOK Elektrické napájanie / COP A7W35* / COP A2W35 / COP A7W35 / EER A35W7 Akustický tlak Výkon el. špirály Počet otáčok / max. el. príkon čerpadla [ / W] Cena VERZIA ŠTANDARD (HIGH PERFORMANCE) chladivo R410A WHMDC05F3E5 1~230V / 50Hz 5 / 5,08 4,8 / 3,75 4,5 / 2,98 4,5 / 3, x 865 x / WHMDC06G3E5 1~230V / 50Hz 6 / 4,46 5 / 3,45 5,15 / 2,68 5,5 / 2, x 865 x / WHMDC09G3E5 1~230V / 50Hz 9 / 4,15 7,45 / 3,14 7,7 / 2,12 7 / 2, x 865 x / WHMDC12G6E5 1~230V / 50Hz 12 / 4,74 11,4 / 3,44 10 / 2,73 10 / 2, x 1410 x / WHMDC16G6E5 1~230V / 50Hz 16 / 4,28 13 / 3,28 11,4 / 2,68 12,2 / 2, x 1410 x / VERZIA TCAP (zhodný menovitý až do 15 C, bez použitia el. špirály) chladivo R410A WHMXC09G3E5 1~230V / 50Hz 9 / 4,84 9 / 3,59 9 / 2,85 7 / 3, x 1410 x / WHMXC12G6E5 1~230V / 50Hz 12 / 4,74 12 / 3,44 12 / 2,72 10 / 2, x 1410 x / WHMXC09G3E8 3~400V / 50Hz 9 / 4,84 9 / 3,59 9 / 2,85 7 / 3, x 1410 x / WHMXC12G9E8 3~400V / 50Hz 12 / 4,74 12 / 3,44 12 / 2,72 10 / 2, x 1410 x / WHMXC16G9E8 3~400V / 50Hz 16 / 4,28 16 / 3,1 16 / 2,49 12,2 / 2, x 1410 x / Výkony podľa normy EN * AxWyy udáva podmienky, pri ktorých je uvedený ("x" je teplota vzduchu a "yy" je teplota výstupnej vody) Aquarea HP (štandard) Vykurovanie a chladenie (MDC) Jednofázové (E5) Aquarea TCAP (100% do 15 C) Vykurovanie a chladenie (MXC) Jednofázové (E5) Trojfázové (E8) Aquarea HT (65 C výstup) Len vykurovanie (MHF) Jednofázové (E5) Trojfázové (E8) 21

24 TEPELNÉ ČERPADLÁ PRE DOMÁCNOSTI (BIBLOK) AQUAREA BIBLOK prevedenie (split) set vnútorná + vonkajšia. Teplotné limity: Minimálny objem vody 30l (modely 03 až 09), 50l (modely 12 a 16). výstupná voda štd / TCAP / HT generácia F generácia H Verzia TCAP s rovnakým menovitým om až do 15 C vonkajšej teploty. 55 C / 60 C / 65 C Verzia HT s vysokou výstupnou teplotou vody pre vykurovanie radiátormi. Štandardne vybavené záložnou elektrickou špirálou 3kW, 6kW alebo 9kW. vykurovanie (štd, HT / TCAP) Voliteľné ovládanie Smart Cloud cez WiFi alebo LAN pomocou smart telefónu. do 20 C / do 28 C Generácia H s dotykovým ovládaním, prietokomerom a zabudovaným vodným filtrom. Pripojenie vody 28mm (modely 03 a 05) a R1 1/4 (modely 07 až 16). Nevyžaduje nemrznúcu zmes. Čerpadlo Panasonic, trieda A. El. napájanie do vnútornej jednotky. LEN VYKUROVANIE SPLIT Elektrické napájanie / COP A7W65 / COP A2W65 / COP A7W65 Akustický tlak Počet otáčok / max. el. príkon čerpadla [ / W] plyn/ kvapalina Vzdialenosť / Cena jednotková Cena za split VERZIA HT (pre vysokoteplotné aplikácie s výstupnou vodou až 65 C pri teplote 20 C) chladivo R407C GENERÁCIA F WHSHF09F3E5 1~230V / 9 / 9 / 8,9 / x 892 x / / / 20 WHUH09FE5 50Hz 2,27 1,89 1, x 1340 x WHSHF12F6E5 1~230V / 12 / 10,3 / 9,6 / x 892 x / / / 20 WHUH12FE5 50Hz 2,22 1,84 1, x 1340 x WHSHF09F3E8 3~400V / 9 / 9 / 8,9 / x 892 x / / / 20 WHUH09FE8 50Hz 2,29 1,89 1, x 1340 x WHSHF12F9E8 3~400V / 12 / 10,3 / 9,6 / x 892 x / / / 20 WHUH12FE8 50Hz 2,22 1,84 1, x 1340 x VYKUROVANIE A CHLADENIE SPLIT Elektrické napájanie / COP A7W35* / COP A2W35 / COP A7W35 / EER A35W7 Akustický tlak Počet otáčok / max. el. príkon čerpadla [ / W] plyn/ kvapalina Vzdialenosť / Cena jednotková Cena za split VERZIA ŠTANDARD (HIGH PERFORMANCE) chladivo R410A GENERÁCIA H WHSDC03H3E51 1~230V / 3,2 / 3,2 / 3,2 / 3,2 / x 892 x 340 plynulé / / 6 15 / WHUD03HE51 50Hz 5 3,56 2,69 3, x 622 x WHSDC05H3E51 1~230V / 5 / 4,2 / 4,2 / 4,5 / x 892 x 340 plynulé / / 6 15 / WHUD05HE51 50Hz 4,63 3,11 2,59 2, x 622 x WHSDC07H3E51 1~230V / 7 / 6,55 / 5,15 / 6 / x 892 x 340 plynulé / / 6 30 / WHUD07HE51 50Hz 4,46 3,34 2,68 2, x 795 x WHSDC09H3E51 1~230V / 9 / 6,7 / 5,9 / 7 / x 892 x 340 plynulé / / 6 30 / WHUD09HE51 50Hz 4,13 3,13 2,52 2, x 795 x WHSDC12H6E5** 1~230V / 12 / 11,4 / 10 / 10 / x 892 x 340 plynulé / / / WHUD12HE5** 50Hz 4,74 3,44 2,73 2, x 1340 x WHSDC16H6E5** 1~230V / 16 / 13 / 11,4 / 12,2 / x 892 x 340 plynulé / / / WHUD16HE5** 50Hz 4,28 3,28 2,57 2, x 1340 x WHSDC09H3E8 3~400V / 9 / 9 / 9 / 7 / x 892 x 340 plynulé / / / WHUD09HE8 50Hz 4,84 3,59 2,85 3, x 1340 x WHSDC12H9E8 3~400V / 12 / 11,4 / 10 / 10 / x 892 x 340 plynulé / / / WHUD12HE8 50Hz 4,74 3,44 2,73 2, x 1340 x WHSDC16H9E8 3~400V / 16 / 13 / 11,4 / 12,2 / x 892 x 340 plynulé / / / WHUD16HE8 50Hz 4,28 3,28 2,57 2, x 1340 x VERZIA TCAP (zhodný menovitý až do 15 C, bez použitia el. špirály) chladivo R410A GENERÁCIA H WHSXC09H3E5** 1~230V / 9 / 9 / 9 / 7 / x 892 x 340 plynulé / / / WHUX09HE5** 50Hz 4,84 3,59 2,85 3, x 1340 x WHSXC12H6E5** 1~230V / 12 / 12 / 12 / 10 / x 892 x 340 plynulé / / / WHUX12HE5** 50Hz 4,74 3,44 2,72 2, x 1340 x WHSXC09H3E8 3~400V / 9 / 9 / 9 / 7 / x 892 x 340 plynulé / / / WHUX09HE8 50Hz 4,84 3,59 2,85 3, x 1340 x WHSXC12H9E8 3~400V / 12 / 12 / 12 / 10 / x 892 x 340 plynulé / / / WHUX12HE8 50Hz 4,74 3,44 2,72 2, x 1340 x WHSXC16H9E8 3~400V / 16 / 16 / 16 / 12,2 / x 892 x 340 plynulé / / / WHUX16HE8 50Hz 4,28 3,1 2,49 2, x 1340 x Výkon podľa normy EN * AxWyy udáva podmienky, pri ktorých je uvedený ("x" je teplota vzduchu a "yy" je teplota výstupnej vody) ** dostupné od 7/2017 Aquarea HP (štandard) Vykurovanie a chladenie (SDC + UD) Jednofázové (E5) Trojfázové (E8) Aquarea TCAP (100% do 15 C) Vykurovanie a chladenie (SXC + UX) Jednofázové (E5) Trojfázové (E8) Aquarea HT (65 C výstup) Len vykurovanie (SHF + UH) Jednofázové (E5) Trojfázové (E8) 22

25 TEPELNÉ ČERPADLÁ PRE DOMÁCNOSTI (BIBLOK) AQUAREA "ALL IN ONE" BIBLOK prevedenie (split) set vnútorná + vonkajšia. Teplotné limity: Súčasťou vnútornej jednotky je 185l nerezová nádrž (koncept "all in one" (všetko v jednom)). výstupná voda štd / TCAP Minimálny objem vody 30l (modely 0309), 50l (modely 0916, 1216). 55 C / 60 C Verzia TCAP s rovnakým menovitým om až do 15 C vonkajšej teploty. Štandardne vybavené záložnou elektrickou špirálou 3kW, 6kW alebo 9kW. vykurovanie štd / TCAP Voliteľné ovládanie Smart Cloud cez WiFi alebo LAN pomocou smart zariadení. do 20 C / do 28 C Dotykové ovládanie, prietokomer a zabudovaný vodný filter. Jednozónové a dvojzónové vyhotovenie. Pripojenie vody R1 1/4, čerpadlo Panasonic, trieda A. Nevyžaduje nemrznúcu zmes. El. napájanie do vnútornej jednotky. VYKUROVANIE A CHLADENIE SPLIT Elektrické napájanie / COP A7W35* / COP A2W35 / COP A7W35 / EER A35W7 Akustický tlak Počet otáčok / max. el. príkon čerpadla [ / W] plyn/ kvapalina Vzdialenosť / Cena jednotková Cena za split JEDNOZÓNOVÁ VERZIA "ALL IN ONE" ŠTANDARD (HIGH PERFORMANCE) chladivo R410A WHADC0309H3E5 1~230V / 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / / 6 15 / WHUD03HE51 50Hz 5 3,56 2,69 3, x 622 x WHADC0309H3E5 1~230V / 5 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / / 6 15 / WHUD05HE51 50Hz 4,63 3,11 2,59 2, x 622 x WHADC0309H3E5 1~230V / 7 / 6,55 / 5,15 / 6 / x 1800 x 717 plynulé / / 6 30 / WHUD07HE51 50Hz 4,46 3,34 2,68 2, x 795 x WHADC0309H3E5 1~230V / 9 / 6,7 / 5,9 / 7 / x 1800 x 717 plynulé / / 6 30 / WHUD09HE51 50Hz 4,13 3,13 2,52 2, x 795 x WHADC1216H6E5*** 1~230V / 12 / 11,4 / 10 / 10 / x 1800 x 717 plynulé / / / WHUD12HE5** 50Hz 4,74 3,44 2,73 2, x 1340 x WHADC1216H6E5*** 1~230V / 16 / 13 / 11,4 / 12,2 / x 1800 x 717 plynulé / / / WHUD16HE5** 50Hz 4,28 3,28 2,57 2, x 1340 x WHADC0916H9E8 3~400V / 9 / 9 / 9 / 7 / x 1800 x 717 plynulé / / / WHUD09HE8 50Hz 4,84 3,59 2,85 3, x 1340 x WHADC0916H9E8 3~400V / 12 / 11,4 / 10 / 10 / x 1800 x 717 plynulé / / / WHUD12HE8 50Hz 4,74 3,44 2,73 2, x 1340 x WHADC0916H9E8 3~400V / 16 / 13 / 11,4 / 12,2 / x 1800 x 717 plynulé / / / WHUD16HE8 50Hz 4,28 3,28 2,57 2, x 1340 x JEDNOZÓNOVÁ VERZIA "ALL IN ONE" TCAP (zhodný menovitý až do 15 C, bez použitia el. špirály) chladivo R410A WHADC1216H6E5*** 1~230V / 9 / 9 / 9 / 7 / x 1800 x 717 plynulé / / / WHUX09HE5** 50Hz 4,84 3,59 2,85 3, x 1340 x WHADC1216H6E5*** 1~230V / 12 / 12 / 12 / 10 / x 1800 x 717 plynulé / / / WHUX12HE5** 50Hz 4,74 3,44 2,72 2, x 1340 x WHADC0916H9E8 3~400V / 9 / 9 / 9 / 7 / x 1800 x 717 plynulé / / / WHUX09HE8 50Hz 4,84 3,59 2,85 3, x 1340 x WHADC0916H9E8 3~400V / 12 / 12 / 12 / 10 / x 1800 x 717 plynulé / / / WHUX12HE8 50Hz 4,74 3,44 2,72 2, x 1340 x WHADC0916H9E8 3~400V / 16 / 16 / 16 / 12,2 / x 1800 x 717 plynulé / / / WHUX16HE8 50Hz 4,28 3,1 2,49 2, x 1340 x DVOJZÓNOVÁ VERZIA "ALL IN ONE" ŠTANDARD (HIGH PERFORMANCE) chladivo R410A** WHADC0309H3E5B 1~230V / 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / / 6 15 / WHUD03HE51 50Hz 5 3,56 2,69 3, x 622 x WHADC0309H3E5B 1~230V / 5 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / / 6 15 / WHUD05HE51 50Hz 4,63 3,11 2,59 2, x 622 x WHADC0309H3E5B 1~230V / 7 / 6,55 / 5,15 / 6 / x 1800 x 717 plynulé / / 6 30 / WHUD07HE51 50Hz 4,46 3,34 2,68 2, x 795 x WHADC0309H3E5B 1~230V / 9 / 6,7 / 5,9 / 7 / x 1800 x 717 plynulé / / 6 30 / WHUD09HE51 50Hz 4,13 3,13 2,52 2, x 795 x Výkon podľa normy EN * AxWyy udáva podmienky, pri ktorých je uvedený ("x" je teplota vzduchu a "yy" je teplota výstupnej vody) ** dostupné od 7/2017, *** dostupné od 9/2017 Aquarea "all in one" HP (štandard) Vykurovanie a chladenie (ADC + UD) Jednofázové (E5) Trojfázové (E8) Aquarea "all in one" TCAP (100% do 15 C) Vykurovanie a chladenie (ADC + UX) Jednofázové (E5) Trojfázové (E8) 23

26 TEPELNÉ ČERPADLÁ PRE DOMÁCNOSTI AQUAREA PRÍSLUŠENSTVO NÁDRŽE PAWTD 20, 30 PAWTG 20, 30, 40 AQUAREA TANK PAWBTANK50L Maximálna teplota vody 75 C pre modely TD a 95 C pre modely TG. Maximálna teplota vody 100 C pre Aquarea Tank. Obsahujú snímač teploty vody a el. špirálu 1,5kW (TD) a 3kW (TG). Modely TD sú bezúdržbové, modely TG vyžadujú každoročnú kontrolu anódy. Nádoby dodávané bez trojcestného ventilu, nutné objednať samostatne. Elektrické napájanie 1~230V/50Hz. Model Objem vody [l] Veľkosť Materiál vnútra (výška / priemer) nádrže Energetická strata pri 65 C (izolované, testované podľa EN 12897) [kwh/24h] Výmenníková plocha [m 2 ] Rýchlosť ohrevu Energetické straty Energetická trieda nádrže NÁDRŽ NA TÚV NEREZ VYSOKÁ ÚČINNOSŤ WHTD20C1E / 595 Nerez 0,99 1,8 A WHTD30C1E / 595 Nerez 1,13 1,8 A NÁDRŽ NA TÚV SMALT ŠTANDARD PAWTG20C1E3STD / 580 Smalt 1,6 2 C PAWTG30C1E3STD / 680 Smalt 2,1 2,5 C PAWTG40C1E3STD / 760 Smalt 1,7 6,1 B NÁDRŽ NA TÚV SMALT ŠTANDARD S DVOMA VÝMENNÍKMI PRE BIVALENTNÉ POUŽITIE (napr. solárny systém a TČ) PAWTG30C2E3STD / 760 Smalt 1,6 2,4(TČ); 1,0(solár) B NÁDRŽ AQUAREA TANK NEREZ (NÁDRŽ NA TÚV A AKUMULAČNÁ/VYROVNÁVACIA) NÁDRŽ V JEDNOM) PAWTD20B8E3NDS 185 (TÚV) 1810 x 600 x 632 obsahuje čerpadlo triedy A Nerez 1,3 2,3 80 (akum.) (v x š x h) a 3cestný ventil AKUMULAČNÁ NÁDRŽ (pre zväčšenie objemu vody v systéme) PAWBTANK50L Biela akumulačná nádrž s objemom 50l, odvzdušňovacím ventilom a PU izoláciou 250 3CESTNÝ VENTIL PAW3WYVLVSI 3cestný ventil na prepínanie medzi vykurovacím oruhom a TÚV 165 (bez vody) Cena DIAĽKOVÉ RIADENIE, EXTERNÉ SNÍMAČE A DOPLNKOVÉ PRÍSLUŠENSTVO CZTAW1 PAWAWKNXH PAWAWMBSH PAWA2WRTWIRED PAWA2WRTWIRELESS CZNS4P CZNV1 PAWGRDBSE20 PAWGRDSTD40 PAWWTRAY PAWADCPREKIT PAWADCCV150 PAWA2WTSOD...TSHC...TSRT... TSSO CZTK1 PAWTS1, TS2 Voliteľné príslušenstvo DIAĽKOVÉ NADRADENÉ RIADENIE CZTAW1 Komunikačné rozhranie pre pripojenie Aquarea generácie H na Smart Cloud (ovládanie cez aplikáciu Android, ios) 199 PAAWWIFI1TE Komunikačné rozhranie pre pripojenie Aquarea generácie F na IntesisHome (ovládanie cez aplikáciu Android, ios) so snímačom teploty 290 PAWAWKNXH Komunikačné rozhranie pre pripojenie Aquarea generácie H na systém KNX 420 PAWAWMBSH Komunikačné rozhranie pre pripojenie Aquarea generácie H na systém Modbus 420 PRIESTOROVÉ TERMOSTATY PAWA2WRTWIRED Drôtový priestorový termostat s LCD a týždenným časovačom (len chladenie alebo len vykurovanie) 120 PAWA2WRTWIRELESS Bezdrôtový priestorový termostat s LCD a týždenným časovačom (chladenie aj vykurovanie) 289 EXTERNÉ PRÍSLUŠENSTVO CZNS4P Rozširovacia riadiaca doska pre 2zónové riadenie, solár, bazén atď. (generácia H) 180 CZNE3P Ohrievací kábel na dno vonkajšej jednotky (pre miesta s nízkou okolitou teplotou) 149 CZNV1 Sada s 3cestným ventilom na zabudovanie (biblok generácie H) 350 PAWGRDBSE20 Podstavce pre redukciu hluku a vibrácií pre vonkajšie jednotky (600 x 95 x 130mm, nosnosť 500kg) 150 PAWGRDSTD40 Nastaviteľná konštrukcia pod vonkajšie jednotky 190 PAWWTRAY Vaňa s odtokom kondenzátu pod vonkajšie jednotky 290 CZUG30 Sada na redukciu hluku vonkajšej jednotky o 23dB(A) 250 PAWADCPREKIT* Flexibilné pripojenia a nástenná sada na predprípravu pre modely ADC 450 PAWADCCV150 Magnetický krycí panel na bok jednotky pre modely ADC 145 SNÍMAČE TEPLOTY (len pre generáciu H) PAWA2WTSOD Snímač vonkajšej teploty (umožňuje snímanie vonkajšej teploty na inom mieste, ako je umiestnená ) 45 PAWA2WTSHC Snímač teploty vody v zóne, snímač teploty vody v bazéne 45 PAWA2WTSRT Snímač priestorovej teploty v zóne 45 PAWA2WTSSO Snímač teploty pre solár 28 PAWA2WTSBU Snímač teploty akumulačnej nádrže (umožňuje snímať teplotu v nádrži pri viaczónovom systéme) 22 PRIPOJENIE NÁDRŽE TUV OD INÉHO VÝROBCU NA AQUAREA CZTK1 Sada so snímačom teploty vody nádrže na TUV (snímač teploty s káblom dĺžky 6m, medená objímka) 75 PAWTS1 Snímač so 6m káblom 10 PAWTS2 Snímač s 20m káblom 22 * dostupné od 9/2017 Cena 24
