HLAVICE VÝFUKOVÉ ČTYŘHRANNÉ

Transkript

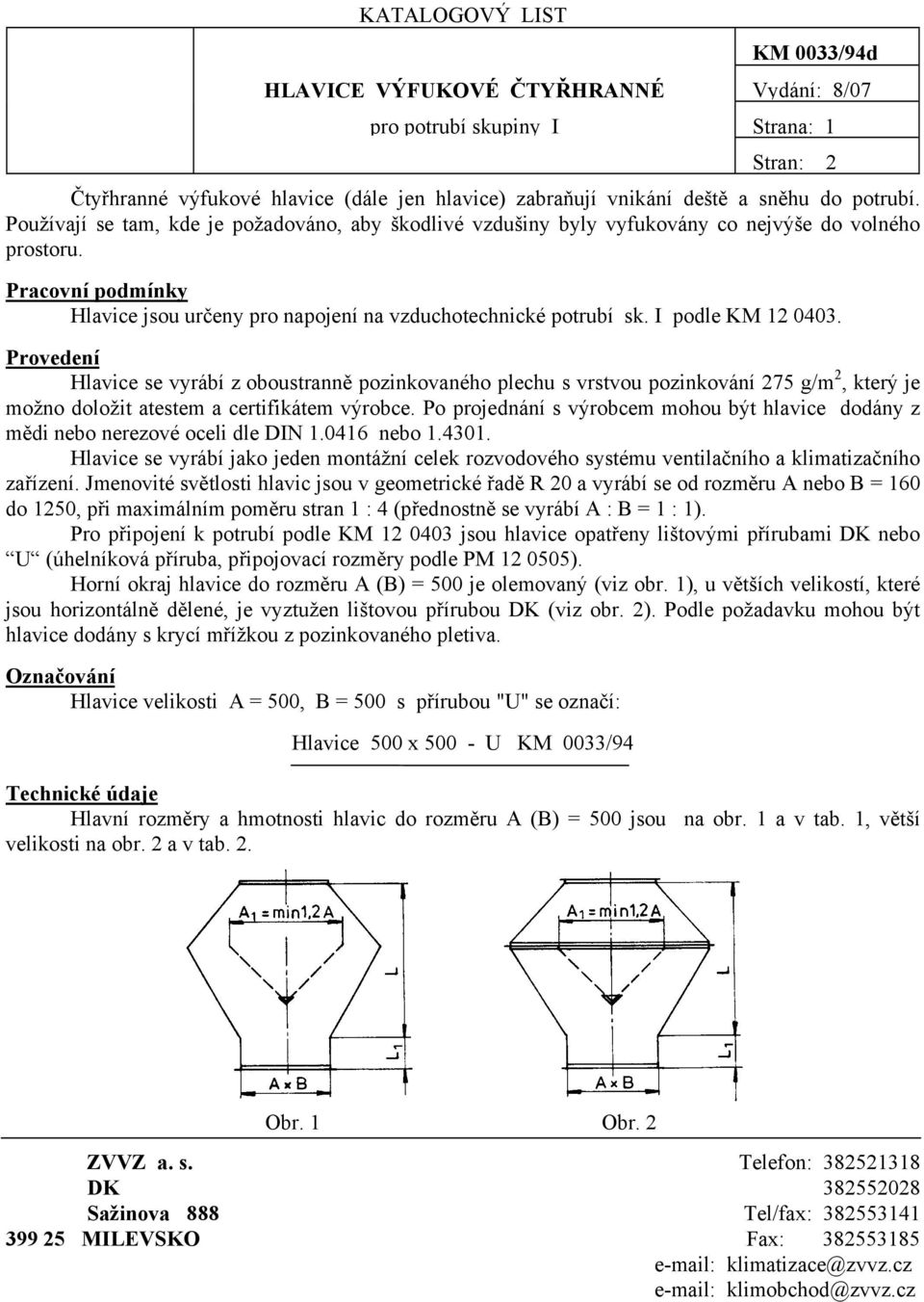

1 KATALOGOVÝ LIST KM 0033/94d HLAVICE VÝFUKOVÉ ČTYŘHRANNÉ Vydání: 8/07 pro potrubí skupiny I Strana: 1 Stran: 2 Čtyřhranné výfukové hlavice (dále jen hlavice) zabraňují vnikání deště a sněhu do potrubí. Používají se tam, kde je požadováno, aby škodlivé vzdušiny byly vyfukovány co nejvýše do volného prostoru. Pracovní podmínky Hlavice jsou určeny pro napojení na vzduchotechnické potrubí sk. I podle KM Provedení Hlavice se vyrábí z oboustranně pozinkovaného plechu s vrstvou pozinkování 275 g/m 2, který je možno doložit atestem a certifikátem výrobce. Po projednání s výrobcem mohou být hlavice dodány z mědi nebo nerezové oceli dle DIN nebo Hlavice se vyrábí jako jeden montážní celek rozvodového systému ventilačního a klimatizačního zařízení. Jmenovité světlosti hlavic jsou v geometrické řadě R 20 a vyrábí se od rozměru A nebo B = 160 do 1250, při maximálním poměru stran 1 : 4 (přednostně se vyrábí A : B = 1 : 1). Pro připojení k potrubí podle KM jsou hlavice opatřeny lištovými přírubami DK nebo U (úhelníková příruba, připojovací rozměry podle PM ). Horní okraj hlavice do rozměru A (B) = 500 je olemovaný (viz obr. 1), u větších velikostí, které jsou horizontálně dělené, je vyztužen lištovou přírubou DK (viz obr. 2). Podle požadavku mohou být hlavice dodány s krycí mřížkou z pozinkovaného pletiva. Označování Hlavice velikosti A = 500, B = 500 s přírubou "U" se označí: Hlavice 500 x U KM 0033/94 Technické údaje Hlavní rozměry a hmotnosti hlavic do rozměru A (B) = 500 jsou na obr. 1 a v tab. 1, větší velikosti na obr. 2 a v tab. 2. Obr. 1 Obr. 2 ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

2 Tab. 1 ROZMĚRY A HMOTNOSTI Tab. 2 ROZMĚRY A HMOTNOSTI A x B L L 1 Hmotnost A x B L L 1 Hmotnost 160 x ,6 500 x ,5 180 x ,3 560 x ,3 200 x , x ,9 225 x ,1 710 x ,7 250 x ,2 800 x ,1 280 x , x ,8 315 x , x , x , x , x , x , x ,7 ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0033/94d klimatizace@zvvz.cz klimobchod@zvvz.cz

3 NÁVOD K POUŽÍVÁNÍ HLAVICE VÝFUKOVÉ ČTYŘHRANNÉ pro potrubí skupiny I Číslo podkladu: KM 0033/94d Příloha 1 Počet stran: 3 SRPEN 2007

4 Příloha 1 ke KM 0033/94d 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům výfukových čtyřhranných hlavic (dále jen hlavice). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci hlavic. 1.2 Čištění a údržbu hlavic smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky je kompletní hlavice v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava dle požadavku odběratele - hlavice se dopravují volně 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Hlavice se skladují volně pod přístřeškem, nebo krátkodobě na volné ploše (do 15 dnů) - (chránit před mechanickým poškozením). 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda byly hlavice uskladněny podle podmínek uvedených v čl

5 Příloha 1 ke KM 0033/94d S hlavicemi se manipuluje ručně v kožených rukavicích nebo pomocí manipulační techniky. Manipulační technika nebo manipulační a vázací prostředky nesmí být příčinou zhoršení jakosti výrobku. Při manipulaci s hlavicemi je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi apod., Pracovníci, kteří vykonávají manipulaci s hlavicemi nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - musí při manipulaci dbát bezpečnostních předpisů Hlavice s přírubou se upevňují na koncový díl pomocí šroubů, matic a vějířovitých podložek. Instalace hlavic musí být provedena v souladu s prováděcím projektem. Ukotvení předepíše projektant Montáž hlavic musí být provedena odborným pracovníkem při dodržení všech bezpečnostních předpisů a norem. 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 LIKVIDACE 6.1 Po uplynutí životnosti hlavic a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 6.2 Likvidace hlavice se provádí šrotací. 7 ZÁRUKY 7.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 7.2 Jakýkoliv zásah do konstrukce hlavic a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. Souvisící normy a předpisy DODATEK PM Připojovací rozměry vzduchotechnických spojů. Část 2: Příruby čtyřhranné KM Potrubí ocelové čtyřhranné skupiny I pro klimatizaci a větrání Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 3 -
