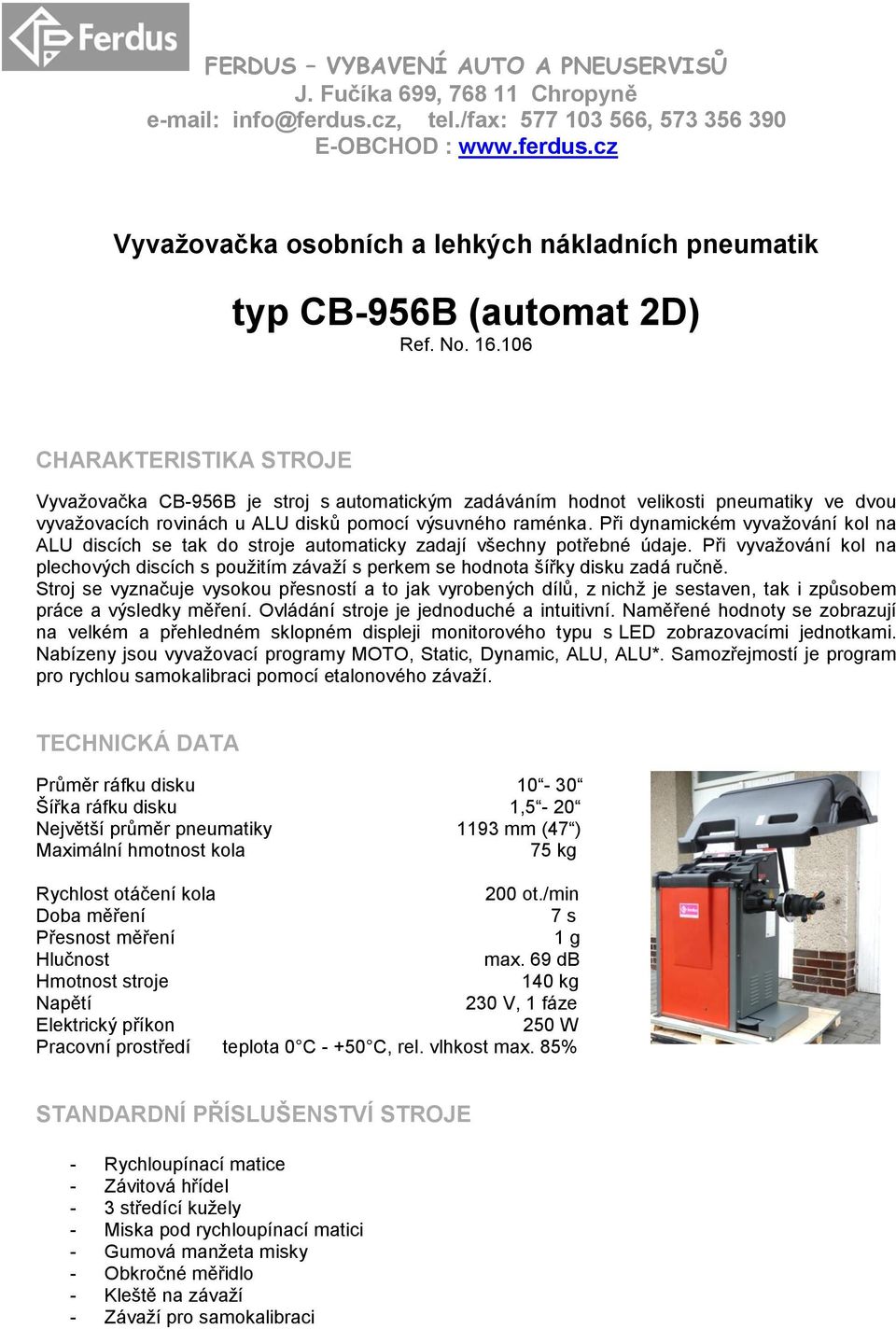

1 FERDUS VYBAVENÍ AUTO A PNEUSERVISŮ J. Fučíka 699, Chropyně info@ferdus.cz, tel./fax: , E-OBCHOD : Vyvažovačka osobních a lehkých nákladních pneumatik typ CB-956B (automat 2D) Ref. No CHARAKTERISTIKA STROJE Vyvažovačka CB-956B je stroj s automatickým zadáváním hodnot velikosti pneumatiky ve dvou vyvažovacích rovinách u ALU disků pomocí výsuvného raménka. Při dynamickém vyvažování kol na ALU discích se tak do stroje automaticky zadají všechny potřebné údaje. Při vyvažování kol na plechových discích s použitím závaží s perkem se hodnota šířky disku zadá ručně. Stroj se vyznačuje vysokou přesností a to jak vyrobených dílů, z nichž je sestaven, tak i způsobem práce a výsledky měření. Ovládání stroje je jednoduché a intuitivní. Naměřené hodnoty se zobrazují na velkém a přehledném sklopném displeji monitorového typu s LED zobrazovacími jednotkami. Nabízeny jsou vyvažovací programy MOTO, Static, Dynamic, ALU, ALU*. Samozřejmostí je program pro rychlou samokalibraci pomocí etalonového závaží. TECHNICKÁ DATA Průměr ráfku disku Šířka ráfku disku 1,5-20 Největší průměr pneumatiky 1193 mm (47 ) Maximální hmotnost kola 75 kg Rychlost otáčení kola 200 ot./min Doba měření 7 s Přesnost měření 1 g Hlučnost max. 69 db Hmotnost stroje 140 kg Napětí 230 V, 1 fáze Elektrický příkon 250 W Pracovní prostředí teplota 0 C C, rel. vlhkost max. 85% STANDARDNÍ PŘÍSLUŠENSTVÍ STROJE - Rychloupínací matice - Závitová hřídel - 3 středící kužely - Miska pod rychloupínací matici - Gumová manžeta misky - Obkročné měřidlo - Kleště na závaží - Závaží pro samokalibraci

Při dynamickém vyvažování kol na ALU discích se tak do stroje automaticky zadají všechny potřebné údaje.

2 Vyvažovačka je kompaktní konstrukce s malými rozměry skříně. Na první pohled zaujme velká délka vyvažovací hřídele, která umožňuje pohodlné aplikace závaží i u širokých disků. Dobře dimenzovaná vyvažovací hlava s integrovanou vnitřní pružinou. Rozměrný a dobře tvarovaný kryt kola, který dokonale chrání obsluhu, je upevněný na robustním závěsu. Výtečně tvarovaný vrchní kryt stroje z kvalitního plastu má mnoho přihrádek pro vyvažovací závaží. Atraktivní displej je sklopný. Klávesnice má přehledná tlačítka.

Dobře dimenzovaná vyvažovací hlava s integrovanou vnitřní pružinou.

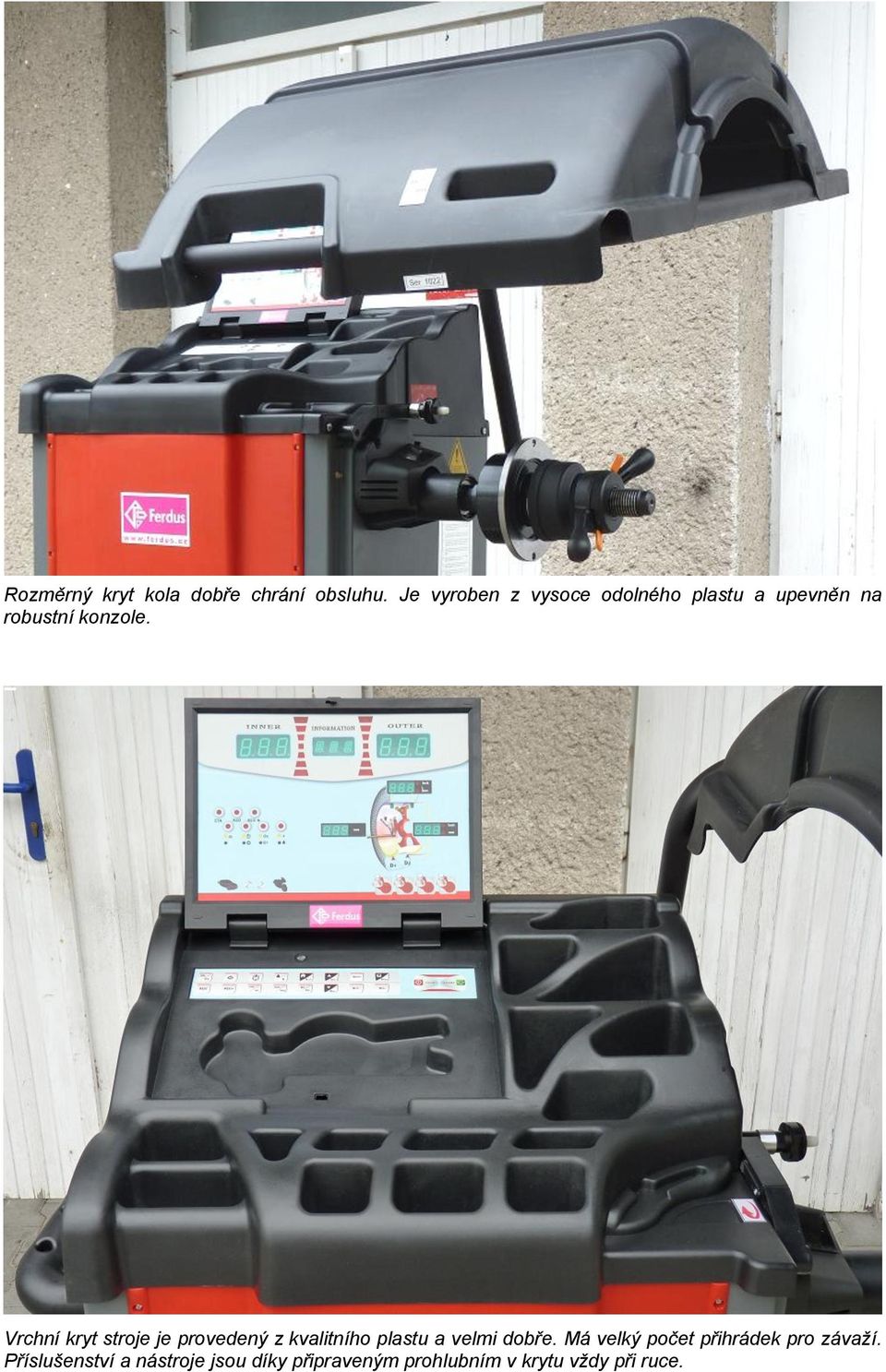

3 Rozměrný kryt kola dobře chrání obsluhu. Je vyroben z vysoce odolného plastu a upevněn na robustní konzole. Vrchní kryt stroje je provedený z kvalitního plastu a velmi dobře. Má velký počet přihrádek pro závaží. Příslušenství a nástroje jsou díky připraveným prohlubním v krytu vždy při ruce.

Vrchní kryt stroje je provedený z kvalitního plastu a velmi dobře.

4 Displej lze po ukončení práce sklopit. Tím je chráněn proti prachu a poškození. Celkový pohled na displej a klávesnici. Na displeji nahoře jsou údaje o velikosti nevývažku a modu, uprostřed parametry nastavení při vyvažování. Vpravo dole symboly pro přednastavené rozměry kola na stroji mohou současně pracovat až čtyři mechanici. Na klávesnici vpravo jsou tlačítka START a STOP, které lze volitelně nahradit sklopením krytu. Vlevo jsou klávesy pro volbu parametrů.

Na displeji nahoře jsou údaje o velikosti nevývažku a modu, uprostřed parametry nastavení při vyvažování.

5 Detail displeje v pravé části. Na obrázku je nastavení DYN pro plechové disky. Je dobře vidět, kde budou umístěna závaží a jaké parametry kola byly nastaveny (vzdálenost disku od stroje 80 mm, průměr disku 15,0, šířka disku 6,0 ). Průměr závitu šroubu je 40 mm. Upínací hlava a rychloupínací matice jsou vyrobeny s vysokou přesností. Velká délka vyložení hlavy od stroje (délka hřídele) umožňuje snadnou aplikaci závaží do vnitřní roviny ALU disku a to i u hodně širokých ráfků. Pro vyvažování se středícím kuželem na vnitřní straně disku je pružina integrována přímo do tělesa hlavy. Na plastovém krytu hřídele je připevněno zrcátko, které napomáhá správné aplikaci samolepících závaží. Na zadní straně stroje je vidět robustní konzolu krytu kola.

Upínací hlava a rychloupínací matice jsou vyrobeny s vysokou přesností.

6 Výsuvná měrka pro automatické měření parametrů kola a pro aplikaci samolepících závaží u ALU disků. Pro disky s průměrem větším než 24 se raménko prodlouží. Pro kontrolní ruční měření slouží přesná stupnice. Aplikátor závaží plní dokonale svou funkci. Pedál nožní brzdy je robustní a dobře přístupný. Pedál ovládá bubnovou brzdu velkého průměru. Boční strana s funkčními nosiči příslušenství. Vysoká přesnost je zárukou dlouhé životnosti.

Aplikátor závaží plní dokonale svou funkci. Pedál nožní brzdy je robustní a dobře přístupný.
