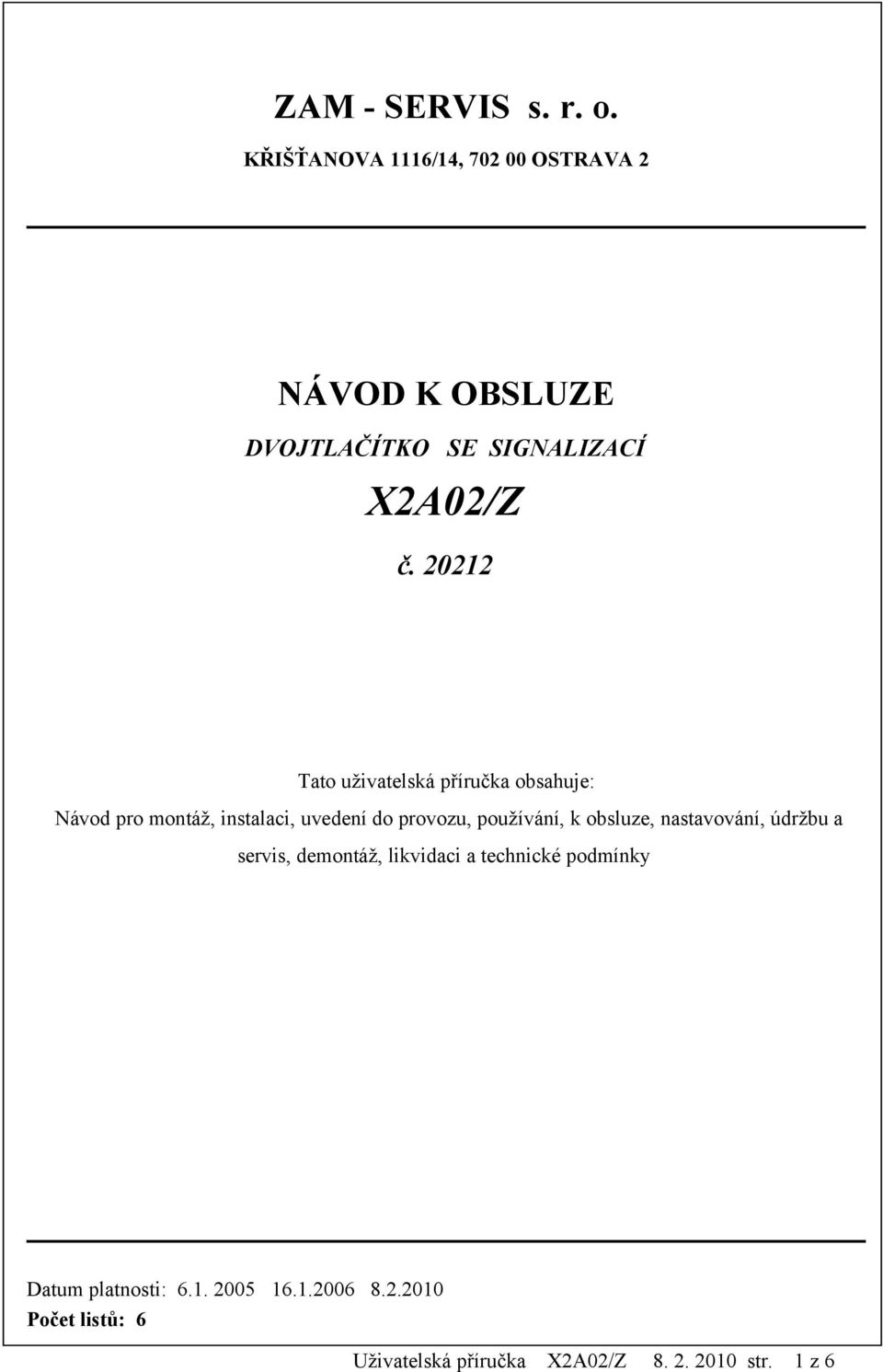

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 NÁVOD K OBSLUZE DVOJTLAČÍTKO SE SIGNALIZACÍ X2A02/Z č Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet listů: 6 Uživatelská příručka X2A02/Z str. 1 z 6

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití 2 Popis a funkce 2 Instalace a montáž 3 Návod na obsluhu 3 Údržba 3 Opravy a náhradní díly 3 Dodávání, doprava a skladování 3 Požární bezpečnost, ekologie, likvidace, recyklace 3 Výrobce a servisní organizace 4 Související normy, předpisy, dokumenty 4 Technické parametry 4 Tabulka těsnících kroužků 4 Užití Nevýbušný tlačítkový ovladač se používá k dálkovému ovládání stykačů pracovních strojů a jiných elektrických zařízení v prostředí s nebezpečím výbuchu metanu a uhelného prachu v dolech. Ovladače se dvěmi tlačítky (I, O) a dvěmi signálkami Popis a funkce Těleso nevýbušné skříně je vyrobeno jako svařenec z plechu tl. 5 mm o jakosti materiálu Víko skříně je z plechu tl. 6 mm o jakosti V tomto víku jsou zesílení se závitem, do kterého jsou našroubována a zajištěna mosazná pouzdra s prachovým těsněním. Tlačítka jsou kovová z materiálu opatřená vratnou pružinou a pryžovou manžetou. Zajištění tlačítka je provedeno pojistným kroužkem. Kovový dřík tlačítka ovládá spínací jednotky přes izolovaná táhla. Mosazné pouzdro průzoru pro signálku je rovněž našroubováno do zesíleného víka a zajištěno. Víko je ke skříni připevněno 8 pevnostními šrouby M 8 x V kratší stěně skříně jsou našroubovány vývodky 2x PNV 32 s přivařenou přírubou. Svorky tlačítka jsou sestaveny na DIN liště ze svorek WAGO , s tažnou klecovou pružinou pro čelní připojení. Ty umožňují připojit vodiče od průřezu 0,5 do 4 mm 2. Skříň je vybavena vnitřním a vnějším zemnicím šroubem M6. Vnitřní a závěrové plochy jsou na povrchu chráněny chromatováním, vnější ochrana lakem komaxit včetně vývodek. Uživatelská příručka X2A02/Z str. 2 z 6

3 Instalace a montáž Nevýbušné tlačítka lze připevnit na ocelovou konstrukcí pomocí čtyř šroubů M8. Patky pro upevnění jsou přivařeny na zadní stěně skříně. Kabely do nevýbušných vývodek nesmějí být namáhány na krut ani tah a musejí být řádně upevněny. Nevýbušné vývodky musejí být řádně dotaženy a zajištěny. Nevyužitá volná vývodka musí být zaslepena originální ucpávkou. Rovněž šrouby na víku skříně nutno po dokončení montáže důkladně dotáhnout. Vodiče do WAGO svorek před zapojením zbavíme izolace v délce cca 8 mm. Návod k obsluhu Obsluha závisí na konkrétním zařízení ke kterému je ovladač připojen. Údržba Nevýbušný závěr musí mít za provozu všechny šrouby řádně dotaženy. Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování Součástí dodávky je Tato Uživatelská příručka. Kopie certifikátu typu Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobek. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 o C v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. Uživatelská příručka X2A02/Z str. 3 z 6

4 kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy, dokumenty ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN Ochrana před úrazem elektrickým proudem. Elektrické instalace Rozvaděče NN. Nevýbušná elektrická zařízení. Nevýbušná elektrická zařízení v pevném závěru d. Technické parametry Jmenovité napájecí napětí 500V AC, 120V DC Jmenovitý proud 24V až 120V 6A/50Hz 24V až 240V 4A/50Hz 24V až 400V 2,5A/50Hz 24V až 500V 1,8A/50Hz Jmenovité napětí indikačního svítidla 230V AC/50Hz Průřez připojovaných vodičů 0,5 až 4 mm 2 Krytí IP54 Teplotní rozsah -20 až 40 C Rozměr 190 x 330 x 117 mm včetně vývodek Rozměr uchycení 180 x 150 mm, φ9 mm Hmotnost 10,5 kg Provedení IM2 Ex d I EMC: ČSN EN Tabulka pryžových těsnících kroužků pro PNV 32 D (mm) kroužku kabelu (mm) třmen s menším poloměrem třmen s menším poloměrem Uživatelská příručka X2A02/Z str. 4 z 6

5 obr.1: Nevýbušný tlačítkový ovladač Uživatelská příručka X2A02/Z str. 5 z 6

6 obr.2: Schéma zapojení obr.3: Montáž ucpávky nevýbušné vývodky, pozice 8. Uživatelská příručka X2A02/Z str. 6 z 6
