1 Větrací a klimatizační jednotky Frivent v modulovém provedení pro energeticky úspornou větrací a klimatizační techniku Rychlý výběr zařízení Moduly, rozměry a hmotnosti červen 2007

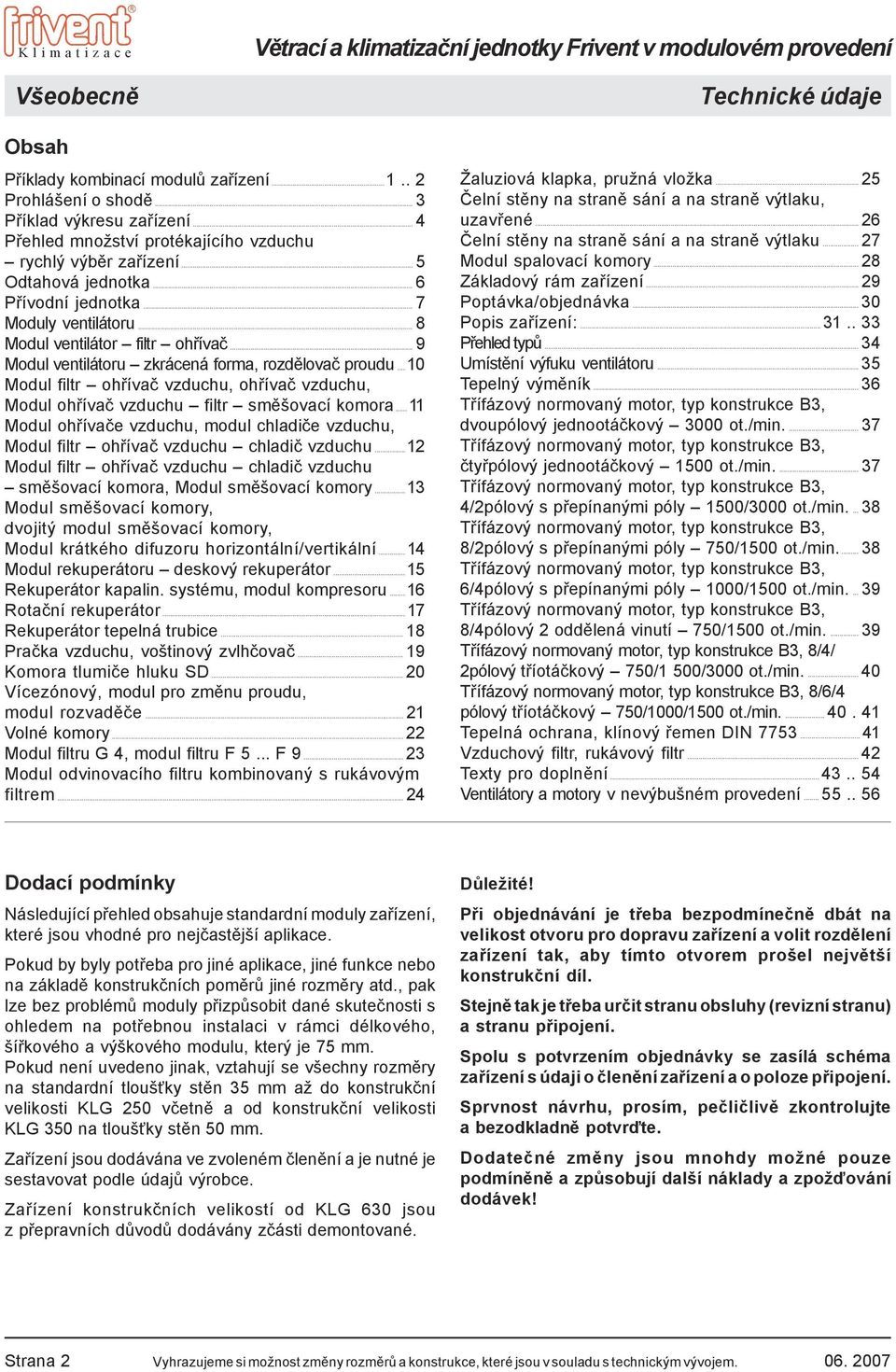

2 Všeobecně Větrací a klimatizační jednotky Frivent v modulovém provedení Obsah Příklady kombinací modulů zařízení Prohlášení o shodě... 3 Příklad výkresu zařízení... 4 Přehled množství protékajícího vzduchu rychlý výběr zařízení... 5 Odtahová jednotka... 6 Přívodní jednotka... 7 Moduly ventilátoru... 8 Modul ventilátor filtr ohřívač... 9 Modul ventilátoru zkrácená forma, rozdělovač proudu...10 Modul filtr ohřívač vzduchu, ohřívač vzduchu, Modul ohřívač vzduchu filtr směšovací komora...11 Modul ohřívače vzduchu, modul chladiče vzduchu, Modul filtr ohřívač vzduchu chladič vzduchu...12 Modul filtr ohřívač vzduchu chladič vzduchu směšovací komora, Modul směšovací komory...13 Modul směšovací komory, dvojitý modul směšovací komory, Modul krátkého difuzoru horizontální/vertikální Modul rekuperátoru deskový rekuperátor...15 Rekuperátor kapalin. systému, modul kompresoru...16 Rotační rekuperátor Rekuperátor tepelná trubice Pračka vzduchu, voštinový zvlhčovač Komora tlumiče hluku SD Vícezónový, modul pro změnu proudu, modul rozvaděče Volné komory Modul filtru G 4, modul filtru F 5... F Modul odvinovacího filtru kombinovaný s rukávovým filtrem Žaluziová klapka, pružná vložka Čelní stěny na straně sání a na straně výtlaku, uzavřené Čelní stěny na straně sání a na straně výtlaku Modul spalovací komory Základový rám zařízení Poptávka/objednávka Popis zařízení: Přehled typů Umístění výfuku ventilátoru Tepelný výměník Třífázový normovaný motor, typ konstrukce B3, dvoupólový jednootáčkový 3000 ot./min Třífázový normovaný motor, typ konstrukce B3, čtyřpólový jednootáčkový 1500 ot./min Třífázový normovaný motor, typ konstrukce B3, 4/2pólový s přepínanými póly 1500/3000 ot./min Třífázový normovaný motor, typ konstrukce B3, 8/2pólový s přepínanými póly 750/1500 ot./min Třífázový normovaný motor, typ konstrukce B3, 6/4pólový s přepínanými póly 1000/1500 ot./min Třífázový normovaný motor, typ konstrukce B3, 8/4pólový 2 oddělená vinutí 750/1500 ot./min Třífázový normovaný motor, typ konstrukce B3, 8/4/ 2pólový tříotáčkový 750/1 500/3000 ot./min Třífázový normovaný motor, typ konstrukce B3, 8/6/4 pólový tříotáčkový 750/1000/1500 ot./min Tepelná ochrana, klínový řemen DIN Vzduchový filtr, rukávový filtr Texty pro doplnění Ventilátory a motory v nevýbušném provedení Dodací podmínky Následující přehled obsahuje standardní moduly zařízení, které jsou vhodné pro nejčastější aplikace. Pokud by byly potřeba pro jiné aplikace, jiné funkce nebo na základě konstrukčních poměrů jiné rozměry atd., pak lze bez problémů moduly přizpůsobit dané skutečnosti s ohledem na potřebnou instalaci v rámci délkového, šířkového a výškového modulu, který je 75 mm. Pokud není uvedeno jinak, vztahují se všechny rozměry na standardní tloušťky stěn 35 mm až do konstrukční velikosti KLG 250 včetně a od konstrukční velikosti KLG 350 na tloušťky stěn 50 mm. Zařízení jsou dodávána ve zvoleném členění a je nutné je sestavovat podle údajů výrobce. Zařízení konstrukčních velikostí od KLG 630 jsou z přepravních důvodů dodávány zčásti demontované. Důležité! Při objednávání je třeba bezpodmínečně dbát na velikost otvoru pro dopravu zařízení a volit rozdělení zařízení tak, aby tímto otvorem prošel největší konstrukční díl. Stejně tak je třeba určit stranu obsluhy (revizní stranu) a stranu připojení. Spolu s potvrzením objednávky se zasílá schéma zařízení s údaji o členění zařízení a o poloze připojení. Sprvnost návrhu, prosím, pečličlivě zkontrolujte a bezodkladně potvrďte. Dodatečné změny jsou mnohdy možné pouze podmíněně a způsobují další náklady a zpožďování dodávek! Strana 2 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

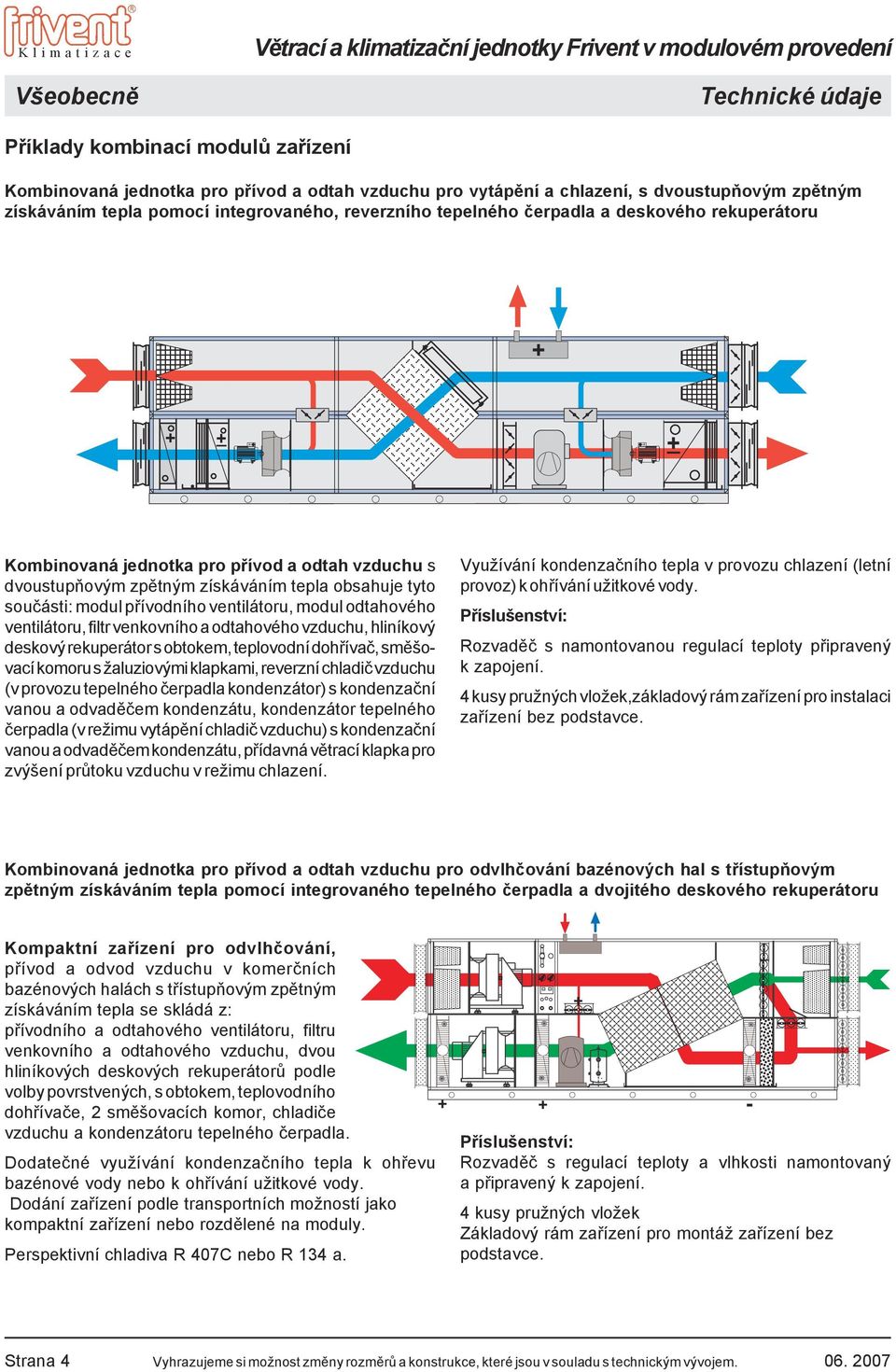

3 Větrací a klimatizační jednotky Frivent v modulovém provedení Všeobecně Příklady kombinací modulů zařízení Zpětné získávání tepla pomocí deskového rekuperátoru Kombinovaná jednotka pro přívod a odtah vzduchu se zpětným získáváním tepla se skládá z: modulu přívodního ventilátoru, modulu odtahového ventilátoru, filtru venkovního a odtahového vzduchu, hliníkového deskového rekuperátoru s obtokem, odvaděče kondenzátu, teplovodního dohřívače, 2 směšovacích komor s žaluziovými klapkami Příslušenství: regulace teploty, rozvaděč, 4 kusy pružných vložek, základový rám zařízení pro instalaci zařízení bez podstavce Jedotka pro přívod a odtah vzduchu; Zpětné získávání tepla pomocí kapalinového systému Dva samostatné vzduchové systémy, zpětné získávání tepla pomocí kapalinového systému obsahují: Jednotka pro odtahový vzduch s filtrem odtahového vzduchu, rekuperátor (chladič), odvaděč kondenzátu, žaluziovou klapku Jednotka pro přívodní vzduch s filtrem na venkovního vzduchu, rekuperátor (ohřívač), teplovodní dohřívač, žaluziovou klapku Příslušenství: 4 kusy pružných vložek Základový rám zařízení pro montáž zařízení bez podstavce, regulace výkonu, ochrana proti námraze regulace teploty, rozvaděč Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 3

4 Všeobecně Větrací a klimatizační jednotky Frivent v modulovém provedení Příklady kombinací modulů zařízení Kombinovaná jednotka pro přívod a odtah vzduchu pro vytápění a chlazení, s dvoustupňovým zpětným získáváním tepla pomocí integrovaného, reverzního tepelného čerpadla a deskového rekuperátoru + + _+ _+ Kombinovaná jednotka pro přívod a odtah vzduchu s dvoustupňovým zpětným získáváním tepla obsahuje tyto součásti: modul přívodního ventilátoru, modul odtahového ventilátoru, filtr venkovního a odtahového vzduchu, hliníkový deskový rekuperátor s obtokem, teplovodní dohřívač, směšovací komoru s žaluziovými klapkami, reverzní chladič vzduchu (v provozu tepelného čerpadla kondenzátor) s kondenzační vanou a odvaděčem kondenzátu, kondenzátor tepelného čerpadla (v režimu vytápění chladič vzduchu) s kondenzační vanou a odvaděčem kondenzátu, přídavná větrací klapka pro zvýšení průtoku vzduchu v režimu chlazení. Využívání kondenzačního tepla v provozu chlazení (letní provoz) k ohřívání užitkové vody. Příslušenství: Rozvaděč s namontovanou regulací teploty připravený k zapojení. 4 kusy pružných vložek,základový rám zařízení pro instalaci zařízení bez podstavce. Kombinovaná jednotka pro přívod a odtah vzduchu pro odvlhčování bazénových hal s třístupňovým zpětným získáváním tepla pomocí integrovaného tepelného čerpadla a dvojitého deskového rekuperátoru Kompaktní zařízení pro odvlhčování, přívod a odvod vzduchu v komerčních bazénových halách s třístupňovým zpětným získáváním tepla se skládá z: přívodního a odtahového ventilátoru, filtru venkovního a odtahového vzduchu, dvou hliníkových deskových rekuperátorů podle volby povrstvených, s obtokem, teplovodního dohřívače, 2 směšovacích komor, chladiče vzduchu a kondenzátoru tepelného čerpadla. Dodatečné využívání kondenzačního tepla k ohřevu bazénové vody nebo k ohřívání užitkové vody. Dodání zařízení podle transportních možností jako kompaktní zařízení nebo rozdělené na moduly. Perspektivní chladiva R 407C nebo R 134 a Příslušenství: Rozvaděč s regulací teploty a vlhkosti namontovaný a připravený k zapojení. 4 kusy pružných vložek Základový rám zařízení pro montáž zařízení bez podstavce. - Strana 4 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

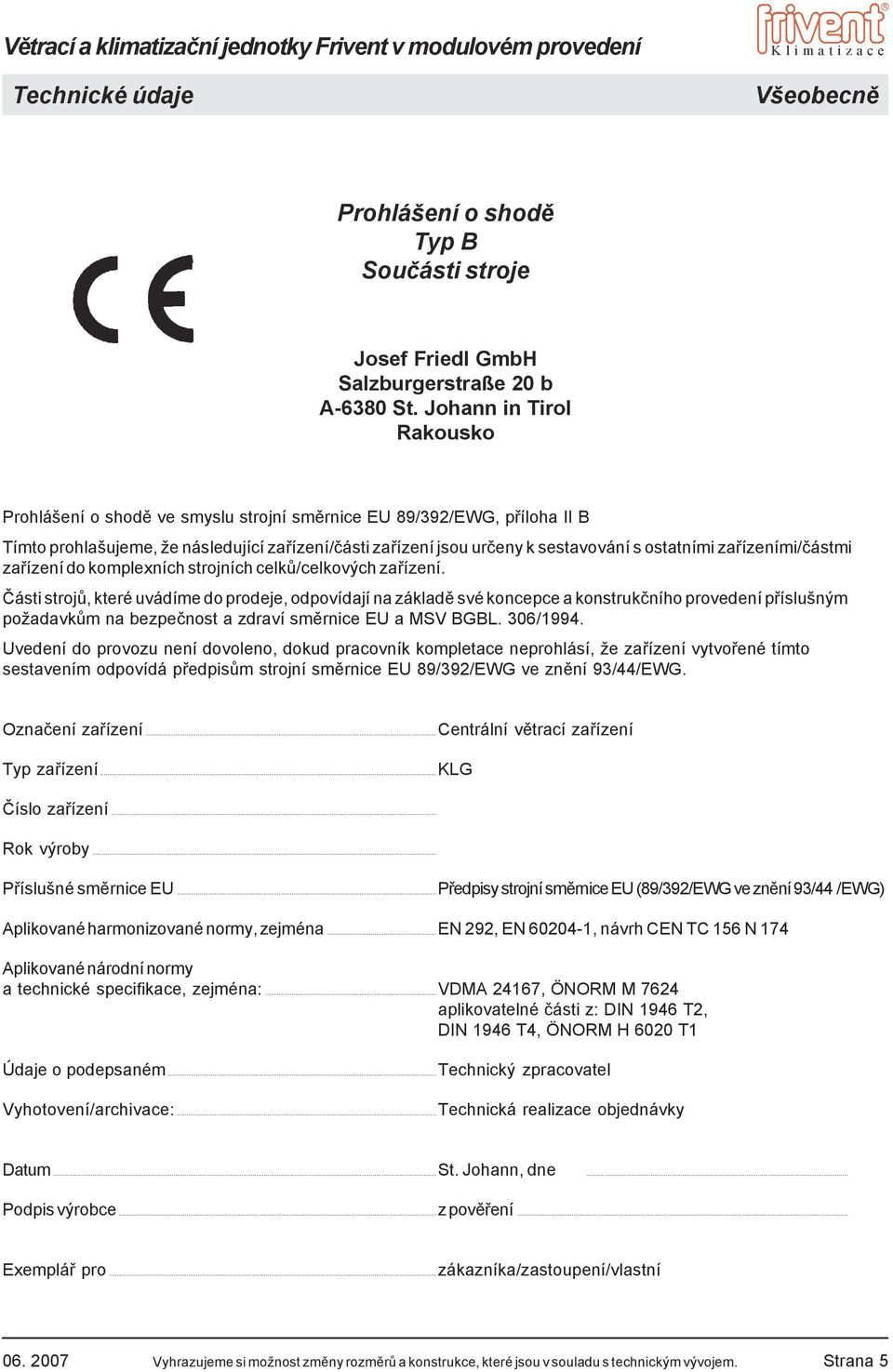

5 Větrací a klimatizační jednotky Frivent v modulovém provedení Všeobecně Prohlášení o shodě Typ B Součásti stroje Josef Friedl GmbH Salzburgerstraße 20 b A-6380 St. Johann in Tirol Rakousko Prohlášení o shodě ve smyslu strojní směrnice EU 89/392/EWG, příloha II B Tímto prohlašujeme, že následující zařízení/části zařízení jsou určeny k sestavování s ostatními zařízeními/částmi zařízení do komplexních strojních celků/celkových zařízení. Části strojů, které uvádíme do prodeje, odpovídají na základě své koncepce a konstrukčního provedení příslušným požadavkům na bezpečnost a zdraví směrnice EU a MSV BGBL. 306/1994. Uvedení do provozu není dovoleno, dokud pracovník kompletace neprohlásí, že zařízení vytvořené tímto sestavením odpovídá předpisům strojní směrnice EU 89/392/EWG ve znění 93/44/EWG. Označení zařízení...centrální větrací zařízení Typ zařízení...klg Číslo zařízení... Rok výroby... Příslušné směrnice EU...Předpisy strojní směrnice EU (89/392/EWG ve znění 93/44 /EWG) Aplikované harmonizované normy, zejména...en 292, EN , návrh CEN TC 156 N 174 Aplikované národní normy a technické specifikace, zejména:...vdma 24167, ÖNORM M 7624 aplikovatelné části z: DIN 1946 T2, DIN 1946 T4, ÖNORM H 6020 T1 Údaje o podepsaném...technický zpracovatel Vyhotovení/archivace:...Technická realizace objednávky Datum...St. Johann, dne... Podpis výrobce...z pověření... Exemplář pro...zákazníka/zastoupení/vlastní Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 5

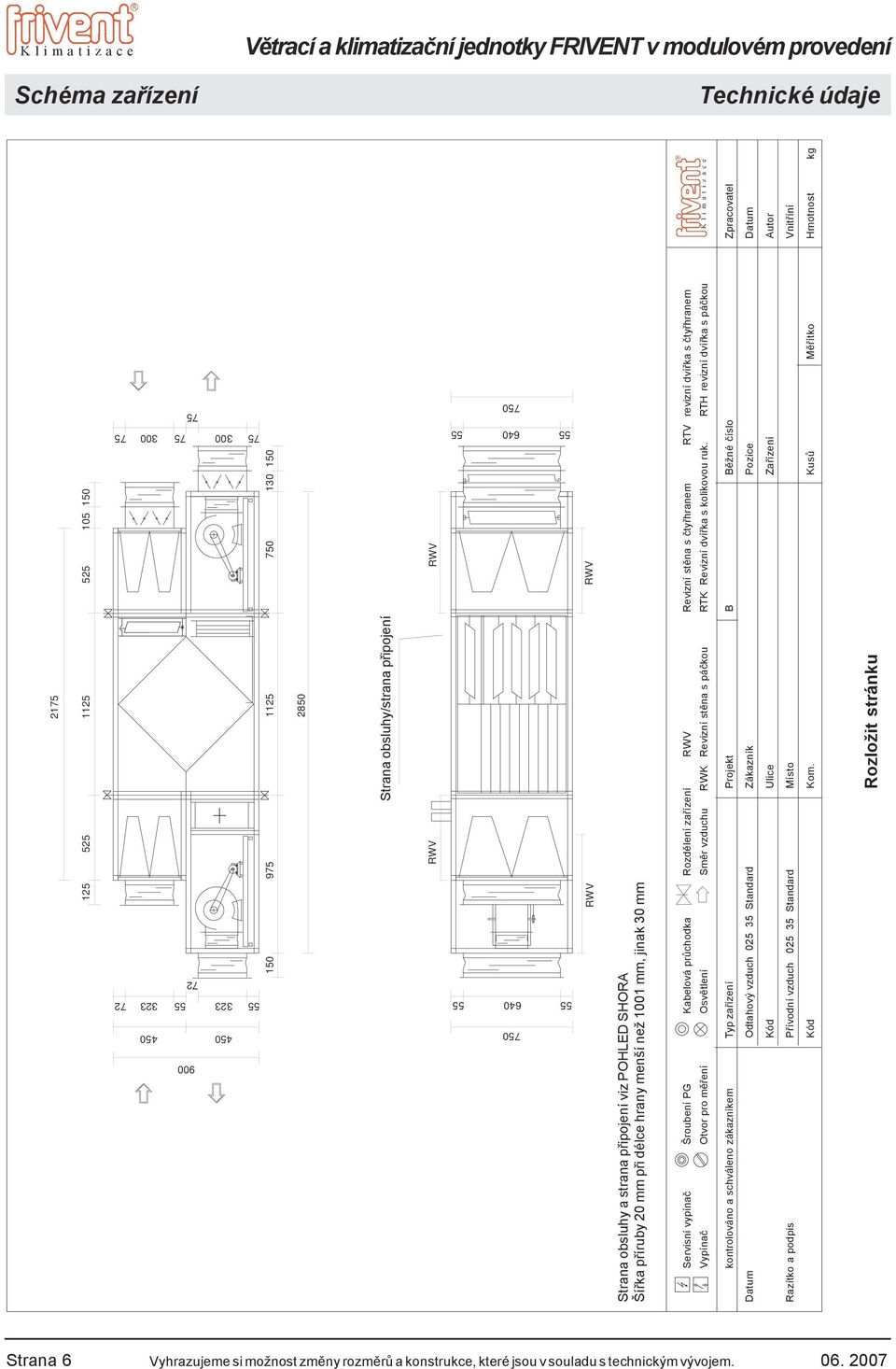

6 Schéma zařízení Větrací a klimatizační jednotky FRIVENT v modulovém provedení Strana obsluhy/strana připojení RWV RWV RWV RWV Strana obsluhy a strana připojení viz POHLED SHORA Šířka příruby 20 mm při délce hrany menší než 1001 mm, jinak 30 mm Servisní vypínač Šroubení PG Kabelová průchodka Rozdělení zařízení RWV Revizní stěna s čtyřhranem RTV revizní dvířka s čtyřhranem Vypínač Otvor pro měření Osvětlení Směr vzduchu RWK Revizní stěna s páčkou RTK Revizní dvířka s kolikovou ruk. RTH revizní dvířka s páčkou K l i m a t i z a c e kontrolováno a schváleno zákazníkem Typ zařízení Projekt B Běžné číslo Zpracovatel Datum Odtahový vzduch Standard Zákazník Pozice Datum Kód Ulice Zařízení Autor Razítko a podpis Přívodní vzduch Standard Místo Vnitříní Kód Kom. Kusů Měřítko Hmotnost kg Rozložit stránku Strana 6 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

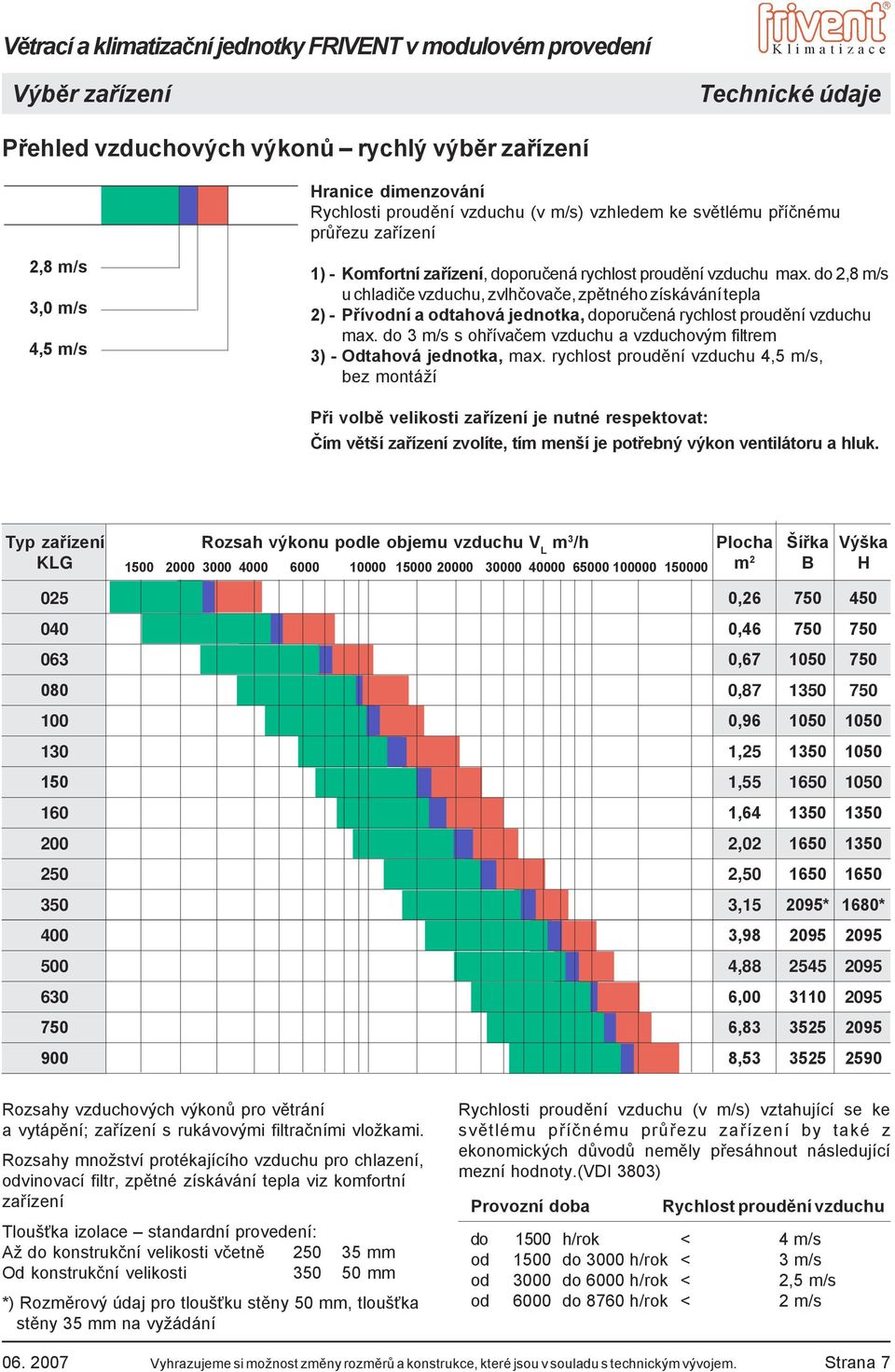

7 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Výběr zařízení Přehled vzduchových výkonů rychlý výběr zařízení Hranice dimenzování Rychlosti proudění vzduchu (v m/s) vzhledem ke světlému příčnému průřezu zařízení 2,8 m/s 3,0 m/s 4,5 m/s 1) - Komfortní zařízení, doporučená rychlost proudění vzduchu max. do 2,8 m/s u chladiče vzduchu, zvlhčovače, zpětného získávání tepla 2) - Přívodní a odtahová jednotka, doporučená rychlost proudění vzduchu max. do 3 m/s s ohřívačem vzduchu a vzduchovým filtrem 3) - Odtahová jednotka, max. rychlost proudění vzduchu 4,5 m/s, bez montáží Při volbě velikosti zařízení je nutné respektovat: Čím větší zařízení zvolíte, tím menší je potřebný výkon ventilátoru a hluk. Typ zařízení Rozsah výkonu podle objemu vzduchu V L m 3 /h Plocha Šířka Výška KLG m 2 B H 025 0, , , , , , , , , , , * 1680* 400 3, , , , , Rozsahy vzduchových výkonů pro větrání a vytápění; zařízení s rukávovými filtračními vložkami. Rozsahy množství protékajícího vzduchu pro chlazení, odvinovací filtr, zpětné získávání tepla viz komfortní zařízení Tloušťka izolace standardní provedení: Až do konstrukční velikosti včetně mm Od konstrukční velikosti mm *) Rozměrový údaj pro tloušťku stěny 50 mm, tloušťka stěny 35 mm na vyžádání Rychlosti proudění vzduchu (v m/s) vztahující se ke světlému příčnému průřezu zařízení by také z ekonomických důvodů neměly přesáhnout následující mezní hodnoty.(vdi 3803) Provozní doba Rychlost proudění vzduchu do 1500 h/rok < 4 m/s od 1500 do 3000 h/rok < 3 m/s od 3000 do 6000 h/rok < 2,5 m/s od 6000 do 8760 h/rok < 2 m/s Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 7

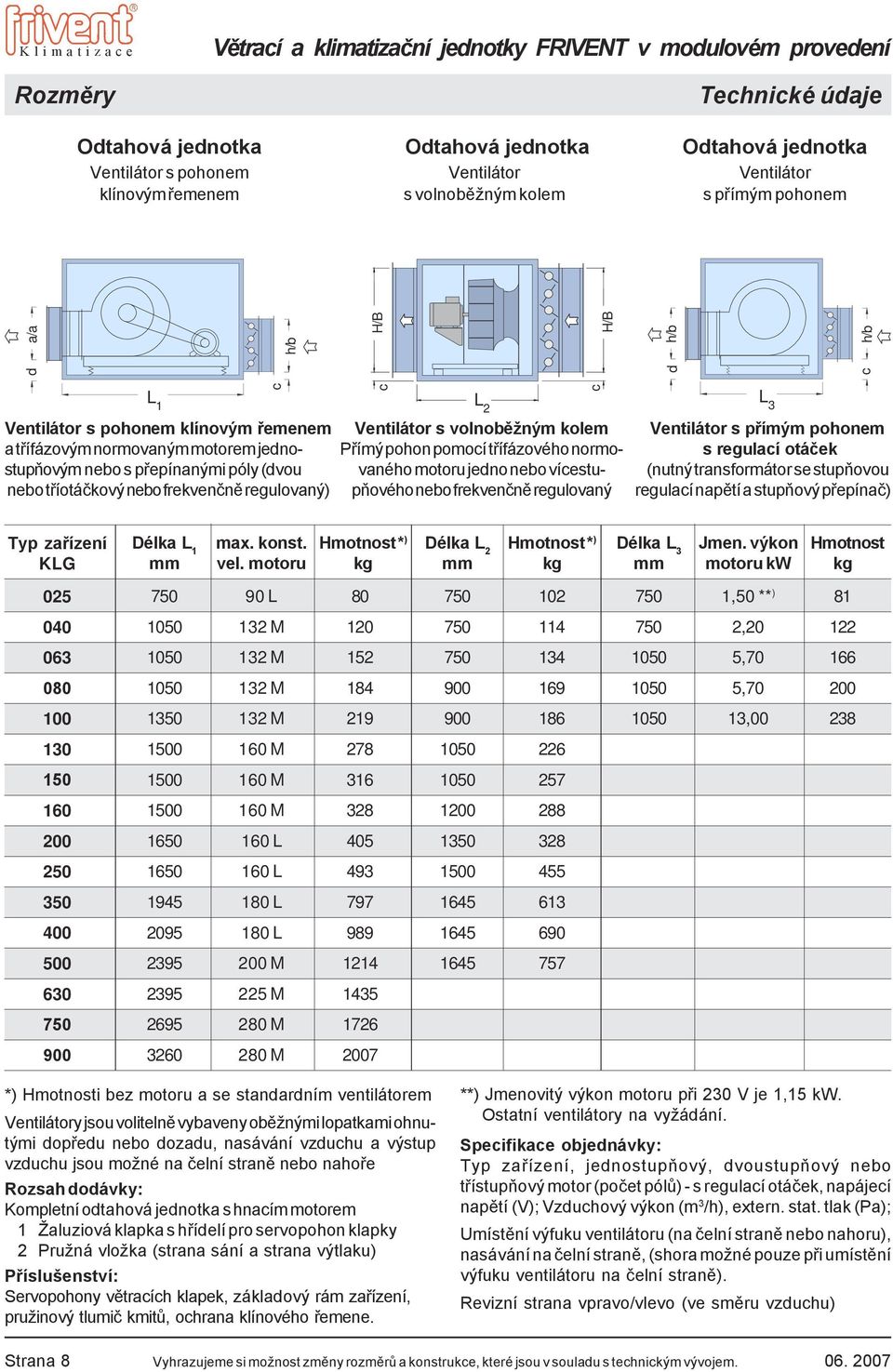

8 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Odtahová jednotka Odtahová jednotka Odtahová jednotka Ventilátor s pohonem Ventilátor Ventilátor klínovým řemenem s volnoběžným kolem s přímým pohonem L 1 Ventilátor s pohonem klínovým řemenem Ventilátor s volnoběžným kolem Ventilátor s přímým pohonem a třífázovým normovaným motorem jedno- Přímý pohon pomocí třífázového normo- s regulací otáček stupňovým nebo s přepínanými póly (dvou vaného motoru jedno nebo vícestu- (nutný transformátor se stupňovou nebo tříotáčkový nebo frekvenčně regulovaný) pňového nebo frekvenčně regulovaný regulací napětí a stupňový přepínač) c d d c a/a h/b H/B H/B h/b h/b L 2 L 3 c c Typ zařízení KLG Délka L 1 max. konst. Hmotnost * ) Délka L 2 Hmotnost * ) Délka L 3 Jmen. výkon Hmotnost mm vel. motoru kg mm kg mm motoru kw kg L ,50 ** ) M , M , M , M , M M M L L L L M M M M 2007 *) Hmotnosti bez motoru a se standardním ventilátorem Ventilátory jsou volitelně vybaveny oběžnými lopatkami ohnutými dopředu nebo dozadu, nasávání vzduchu a výstup vzduchu jsou možné na čelní straně nebo nahoře Rozsah dodávky: Kompletní odtahová jednotka s hnacím motorem 1 Žaluziová klapka s hřídelí pro servopohon klapky 2 Pružná vložka (strana sání a strana výtlaku) Příslušenství: Servopohony větracích klapek, základový rám zařízení, pružinový tlumič kmitů, ochrana klínového řemene. **) Jmenovitý výkon motoru při 230 V je 1,15 kw. Ostatní ventilátory na vyžádání. Specifikace objednávky: Typ zařízení, jednostupňový, dvoustupňový nebo třístupňový motor (počet pólů) - s regulací otáček, napájecí napětí (V); Vzduchový výkon (m 3 /h), extern. stat. tlak (Pa); Umístění výfuku ventilátoru (na čelní straně nebo nahoru), nasávání na čelní straně, (shora možné pouze při umístění výfuku ventilátoru na čelní straně). Revizní strana vpravo/vlevo (ve směru vzduchu) Strana 8 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

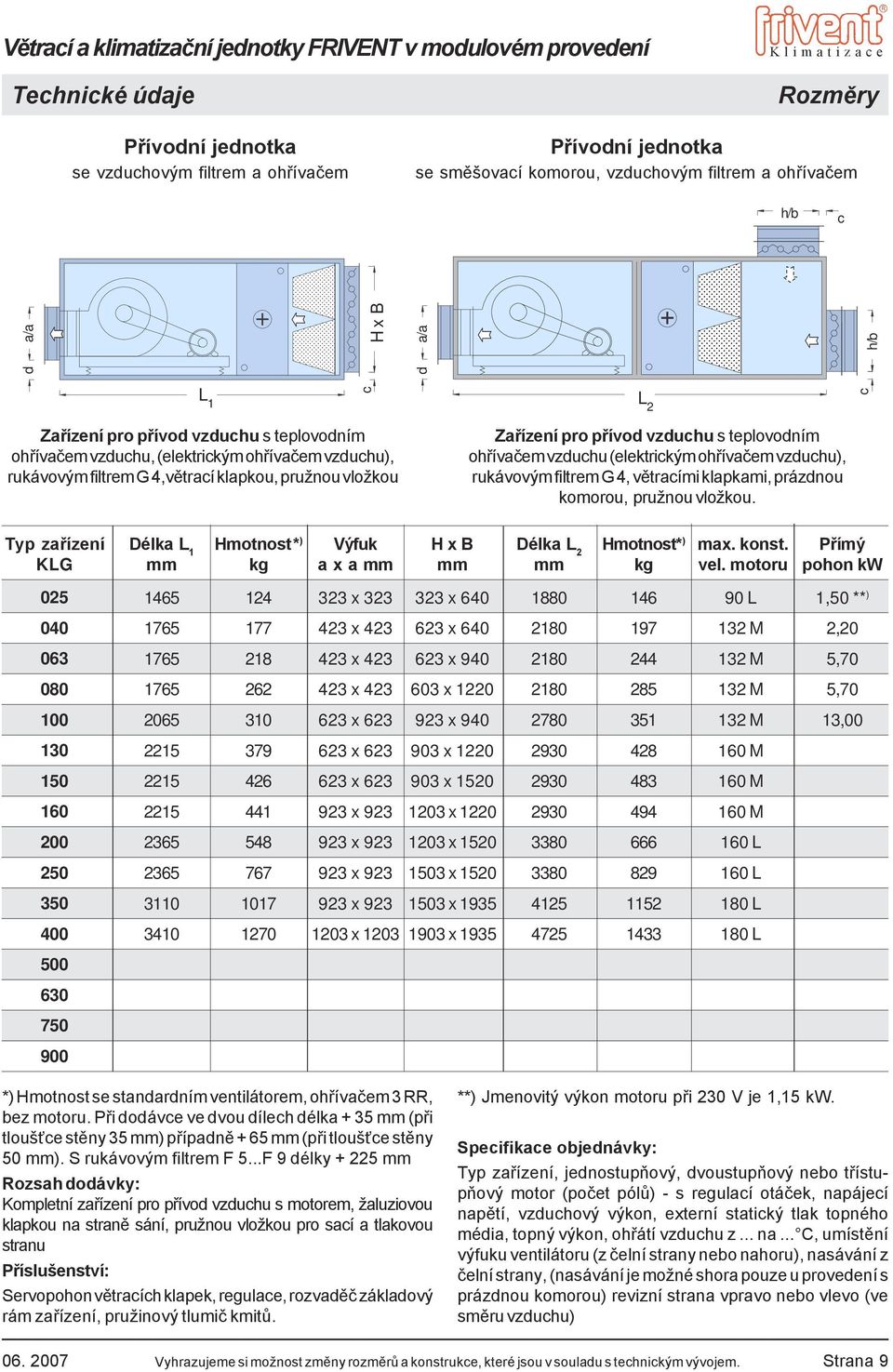

9 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Přívodní jednotka se vzduchovým filtrem a ohřívačem Přívodní jednotka se směšovací komorou, vzduchovým filtrem a ohřívačem h/b c d a/a h/b L 2 c c d a/a H x B L 1 Zařízení pro přívod vzduchu s teplovodním ohřívačem vzduchu, (elektrickým ohřívačem vzduchu), rukávovým filtrem G 4,větrací klapkou, pružnou vložkou Zařízení pro přívod vzduchu s teplovodním ohřívačem vzduchu (elektrickým ohřívačem vzduchu), rukávovým filtrem G 4, větracími klapkami, prázdnou komorou, pružnou vložkou. Typ zařízení KLG Délka L 1 Hmotnost * ) Výfuk H x B Délka L 2 Hmotnost* ) max. konst. Přímý mm kg a x a mm mm mm kg vel. motoru pohon kw x x L 1,50 ** ) x x M 2, x x M 5, x x M 5, x x M 13, x x M x x M x x M x x L x x L x x L x x L *) Hmotnost se standardním ventilátorem, ohřívačem 3 RR, bez motoru. Při dodávce ve dvou dílech délka + 35 mm (při tloušťce stěny 35 mm) případně + 65 mm (při tloušťce stěny 50 mm). S rukávovým filtrem F 5...F 9 délky mm Rozsah dodávky: Kompletní zařízení pro přívod vzduchu s motorem, žaluziovou klapkou na straně sání, pružnou vložkou pro sací a tlakovou stranu Příslušenství: Servopohon větracích klapek, regulace, rozvaděč základový rám zařízení, pružinový tlumič kmitů. **) Jmenovitý výkon motoru při 230 V je 1,15 kw. Specifikace objednávky: Typ zařízení, jednostupňový, dvoustupňový nebo třístupňový motor (počet pólů) - s regulací otáček, napájecí napětí, vzduchový výkon, externí statický tlak topného média, topný výkon, ohřátí vzduchu z... na... C, umístění výfuku ventilátoru (z čelní strany nebo nahoru), nasávání z čelní strany, (nasávání je možné shora pouze u provedení s prázdnou komorou) revizní strana vpravo nebo vlevo (ve směru vzduchu) Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 9

10 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Modul ventilátoru Modul ventilátoru Modul ventilátoru Ventilátor s přímým pohonem s výfukovou komorou h/b c h/b L 1 L 2 Ventilátor s pohonem klínovým Ventilátor s vnějším rotorem Ventilátor s pohonem klínovým řemenem řemenem a třífázovým normovaným s regulací otáček nebo ventilátor s přímým pohonem motorem jednostupňovým nebo (nutný transformátor se stupňovou s regulací otáček, (je potřebný transformátor s přepínanými póly regulací napětí a stupňový přepínač) se stupňovou regulací napětí (dvou nebo tříotáčkový) a stupňový přepínač) L 3 c Typ zařízení KLG Délka L 1 Hmostnost* ) Přímý Délka L 2 Hmotnost* ) Délka L 3 Hmotnost * ) h x b mm kg pohon kw mm kg mm kg mm ,50 ** ) x , x , x , x , x x x x x x x x *) Hmotnosti bez motoru a se standardním ventilátorem Moduly ventilátorů ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Kompletní modul ventilátoru s hnacím motorem, avšak bez čelních stěn; U modulu ventilátoru s výfukovou komorou na straně sání s čelní stěnou, 1 žaluziovou klapkou, 2 pružnými vložkami Příslušenství: Servopohon větrací klapky základový rám zařízení, pružinový tlumič kmitů. **) Jmenovitý výkon motoru při 230 V je 1,15 kw Specifikace objednávky: Typ zařízení, jednostupňový, dvoustupňový nebo třístupňový motor (počet pólů) s regulací otáček, napájecí napětí Vzduchový výkon, externí statický tlak Revizní strana vpravo nebo vlevo (ve směru vzduchu) Strana 10 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

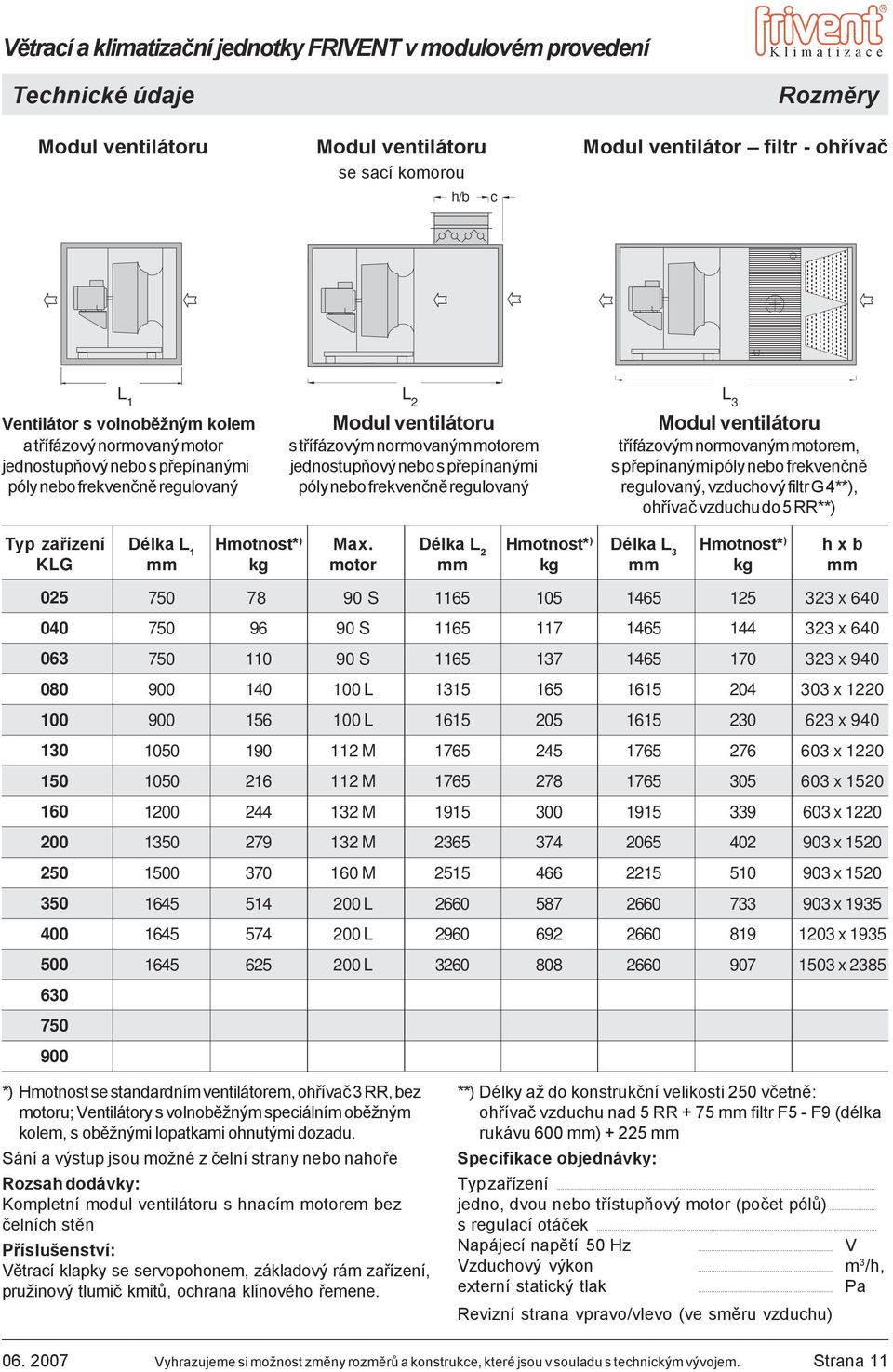

11 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Modul ventilátoru Modul ventilátoru Modul ventilátor filtr - ohřívač se sací komorou h/b c L 1 L 2 L 3 Ventilátor s volnoběžným kolem Modul ventilátoru Modul ventilátoru a třífázový normovaný motor s třífázovým normovaným motorem třífázovým normovaným motorem, jednostupňový nebo s přepínanými jednostupňový nebo s přepínanými s přepínanými póly nebo frekvenčně póly nebo frekvenčně regulovaný póly nebo frekvenčně regulovaný regulovaný, vzduchový filtr G 4**), ohřívač vzduchu do 5 RR**) Typ zařízení KLG Délka L 1 Hmotnost* ) Max. Délka L 2 Hmotnost* ) Délka L 3 Hmotnost* ) h x b mm kg motor mm kg mm kg mm S x S x S x L x L x M x M x M x M x M x L x L x L x *) Hmotnost se standardním ventilátorem, ohřívač 3 RR, bez motoru; Ventilátory s volnoběžným speciálním oběžným kolem, s oběžnými lopatkami ohnutými dozadu. Sání a výstup jsou možné z čelní strany nebo nahoře Rozsah dodávky: Kompletní modul ventilátoru s hnacím motorem bez čelních stěn Příslušenství: Větrací klapky se servopohonem, základový rám zařízení, pružinový tlumič kmitů, ochrana klínového řemene. **) Délky až do konstrukční velikosti 250 včetně: ohřívač vzduchu nad 5 RR + 75 mm filtr F5 - F9 (délka rukávu 600 mm) mm Specifikace objednávky: Typ zařízení... jedno, dvou nebo třístupňový motor (počet pólů)... s regulací otáček... Napájecí napětí 50 Hz... V Vzduchový výkon... m 3 /h, externí statický tlak... Pa Revizní strana vpravo/vlevo (ve směru vzduchu) Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 11

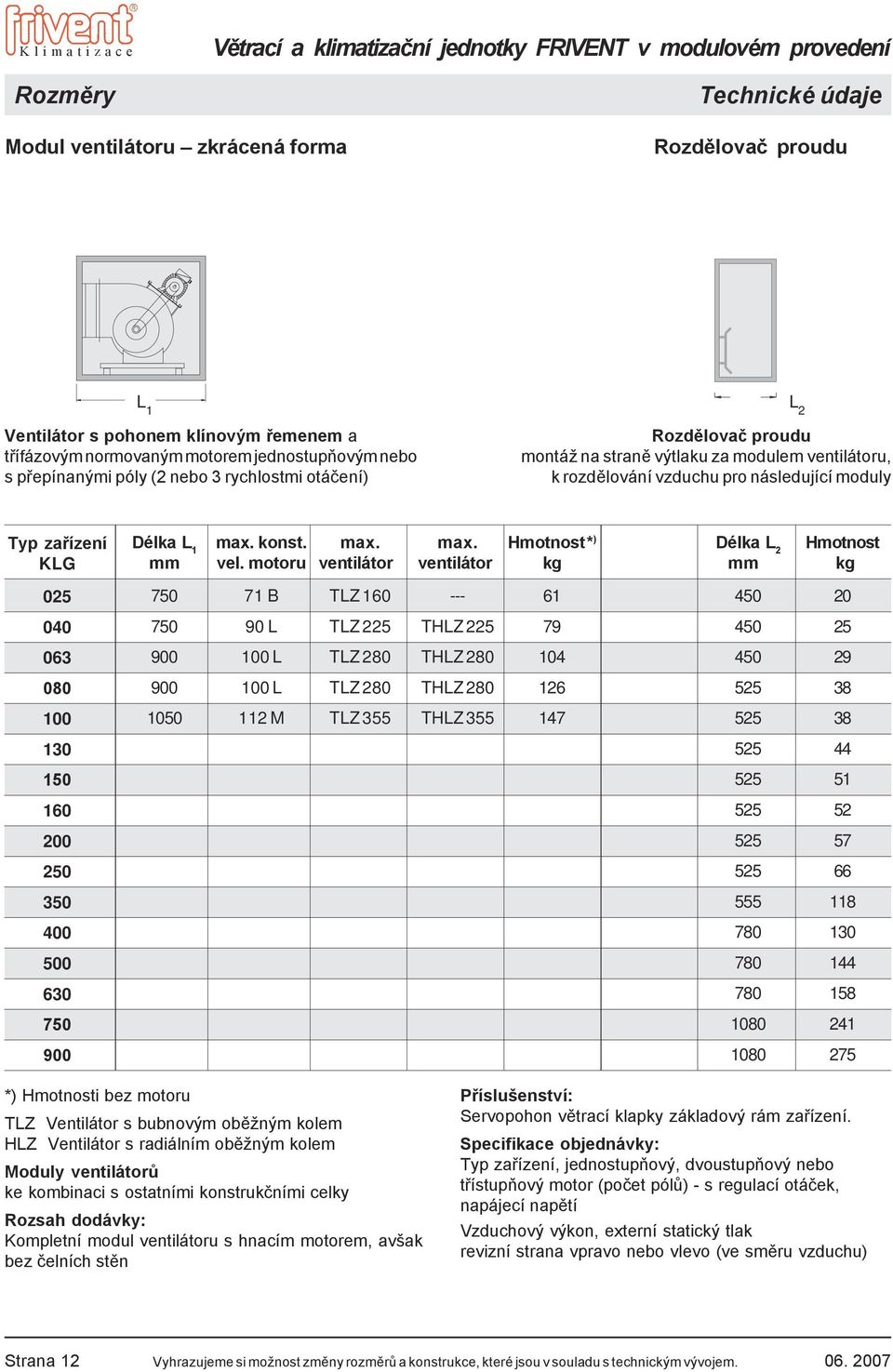

12 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Modul ventilátoru zkrácená forma Rozdělovač proudu L 1 L 2 Ventilátor s pohonem klínovým řemenem a Rozdělovač proudu třífázovým normovaným motorem jednostupňovým nebo montáž na straně výtlaku za modulem ventilátoru, s přepínanými póly (2 nebo 3 rychlostmi otáčení) k rozdělování vzduchu pro následující moduly Typ zařízení KLG Délka L 1 max. konst. max. max. Hmotnost * ) Délka L 2 Hmotnost mm vel. motoru ventilátor ventilátor kg mm kg B TLZ L TLZ 225 THLZ L TLZ 280 THLZ L TLZ 280 THLZ M TLZ 355 THLZ *) Hmotnosti bez motoru TLZ Ventilátor s bubnovým oběžným kolem HLZ Ventilátor s radiálním oběžným kolem Moduly ventilátorů ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Kompletní modul ventilátoru s hnacím motorem, avšak bez čelních stěn Příslušenství: Servopohon větrací klapky základový rám zařízení. Specifikace objednávky: Typ zařízení, jednostupňový, dvoustupňový nebo třístupňový motor (počet pólů) - s regulací otáček, napájecí napětí Vzduchový výkon, externí statický tlak revizní strana vpravo nebo vlevo (ve směru vzduchu) Strana 12 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

13 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Modul filtr - Modul filtr - Modul filtr - ohřívač vzduchu ohřívač vzduchu ohřívač vzduchu směšovací komora se zapuštěným rámem pro protimrazové čidlo h/b h/b c H/B L 1 c L 2 L 3 c S rukávovým filtrem G 4, teplovodním Modul ohřívače vzduchu S rukávovým filtrem G 4, teplovodním ohřívačem vzduchu, provedení měď se zapuštěným rámem ohřívačem vzduchu, provedení měď hliník. S rukávovým filtrem pro protimrazové čidlo hliník. S rukávovým filtrem F 5 - F 9 délka L mm F 5 - F 9 délka L mm Typ zařízení KLG Délka L 1 * ) Hmotnost H x B Délka L 2 * ) Hmotnost Délka L 3 * ) Hmotnost h x b mm kg mm mm kg mm kg mm x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 3365 *) Ohřívač vzdu. do 4 řad trubek. Do konst. velikosti 250 ohřívač vzduchu od 5 do 6 řad trubek délka L + 75 mm ohřívač vzduchu do 7 řad trubek délka L mm Moduly ohřívače vzduchu; Rozsah dodávky: Kompletní modul ohřívače vzduchu podle požadavků, avšak bez čelních stěn Modul ohřívače vzduchu s filtrační komorou na straně sání s čelní stěnou, s žaluziovou klapkou a pružnou vložkou nebo bez nich. Modul ohřívače vzduchu se směšovací komorou na straně sání s čelní stěnou, 2 žaluziové klapky, 2 pružné vložky. Hmotnosti s tepelným výměníkem měď hliník 3 RR. Tepelný výměník v provedení pozinkovaná ocel nebo nerezová ocel na požádání. Příslušenství: Servopohon větrací klapky, základový rám zařízení, pružinový tlumič kmitů, ochrana klínového řemene. Specifikace objednávky: Vzduchový výkon, typ ohřívače vzduchu, počet řad trubek, topné médium, topný výkon, druh připojení závitové hrdlo nebo příruba (standardní jsou závitová hrdla) Topné přípojky vpravo nebo vlevo (ve směru vzduchu) Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 13

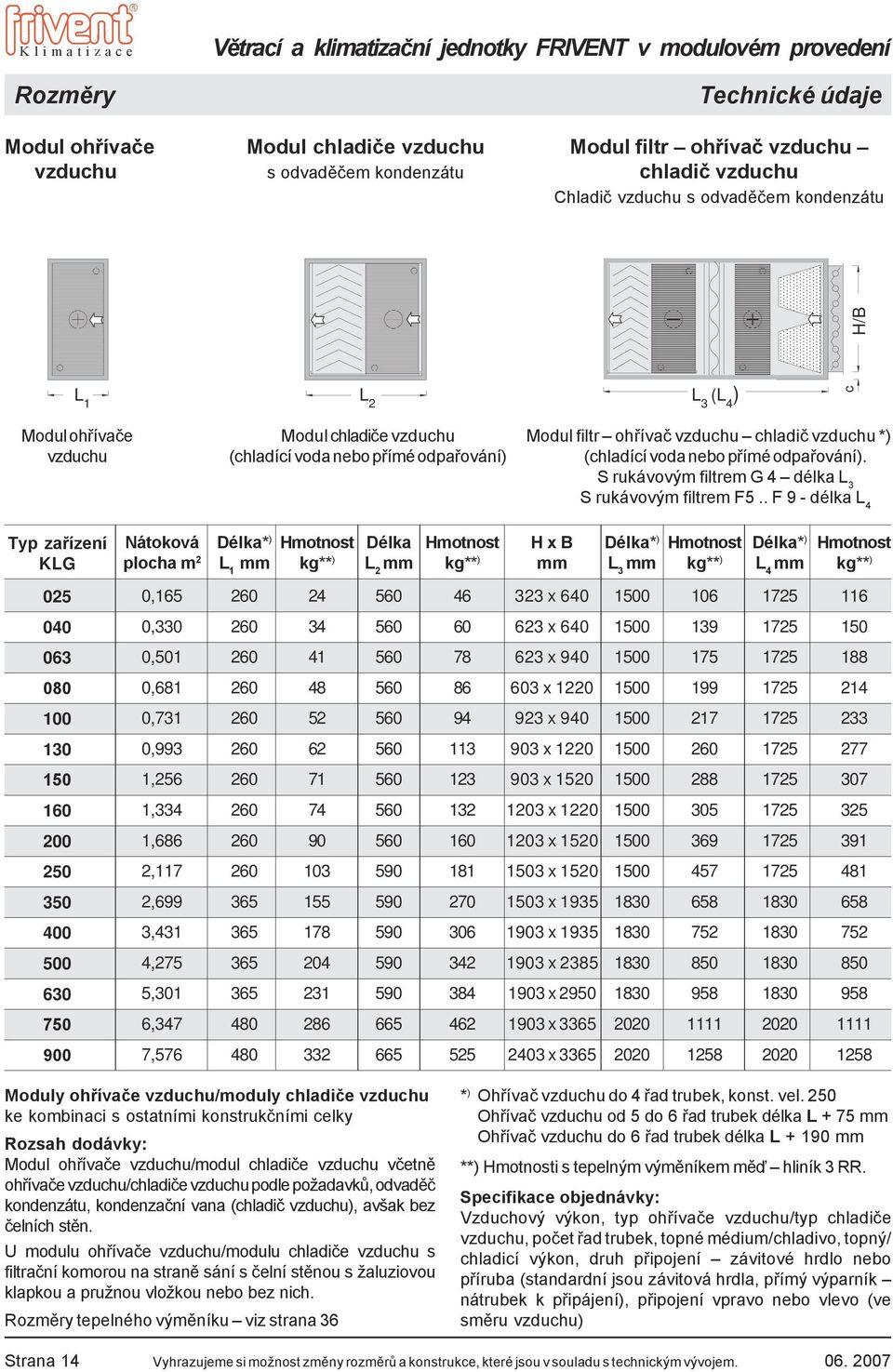

14 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Modul ohřívače Modul chladiče vzduchu Modul filtr ohřívač vzduchu vzduchu s odvaděčem kondenzátu chladič vzduchu Chladič vzduchu s odvaděčem kondenzátu H/B L 1 L 2 L 3 (L 4 ) c Modul ohřívače Modul chladiče vzduchu Modul filtr ohřívač vzduchu chladič vzduchu *) vzduchu (chladící voda nebo přímé odpařování) (chladící voda nebo přímé odpařování). S rukávovým filtrem G 4 délka L 3 S rukávovým filtrem F5.. F 9 - délka L 4 Typ zařízení KLG Nátoková Délka* ) Hmotnost Délka Hmotnost H x B Délka* ) Hmotnost Délka* ) Hmotnost plocha m 2 L 1 mm kg** ) L 2 mm kg** ) mm L 3 mm kg** ) L 4 mm kg** ) 0, x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x Moduly ohřívače vzduchu/moduly chladiče vzduchu ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Modul ohřívače vzduchu/modul chladiče vzduchu včetně ohřívače vzduchu/chladiče vzduchu podle požadavků, odvaděč kondenzátu, kondenzační vana (chladič vzduchu), avšak bez čelních stěn. U modulu ohřívače vzduchu/modulu chladiče vzduchu s filtrační komorou na straně sání s čelní stěnou s žaluziovou klapkou a pružnou vložkou nebo bez nich. Rozměry tepelného výměníku viz strana 36 * ) Ohřívač vzduchu do 4 řad trubek, konst. vel. 250 Ohřívač vzduchu od 5 do 6 řad trubek délka L + 75 mm Ohřívač vzduchu do 6 řad trubek délka L mm **) Hmotnosti s tepelným výměníkem měď hliník 3 RR. Specifikace objednávky: Vzduchový výkon, typ ohřívače vzduchu/typ chladiče vzduchu, počet řad trubek, topné médium/chladivo, topný/ chladicí výkon, druh připojení závitové hrdlo nebo příruba (standardní jsou závitová hrdla, přímý výparník nátrubek k připájení), připojení vpravo nebo vlevo (ve směru vzduchu) Strana 14 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

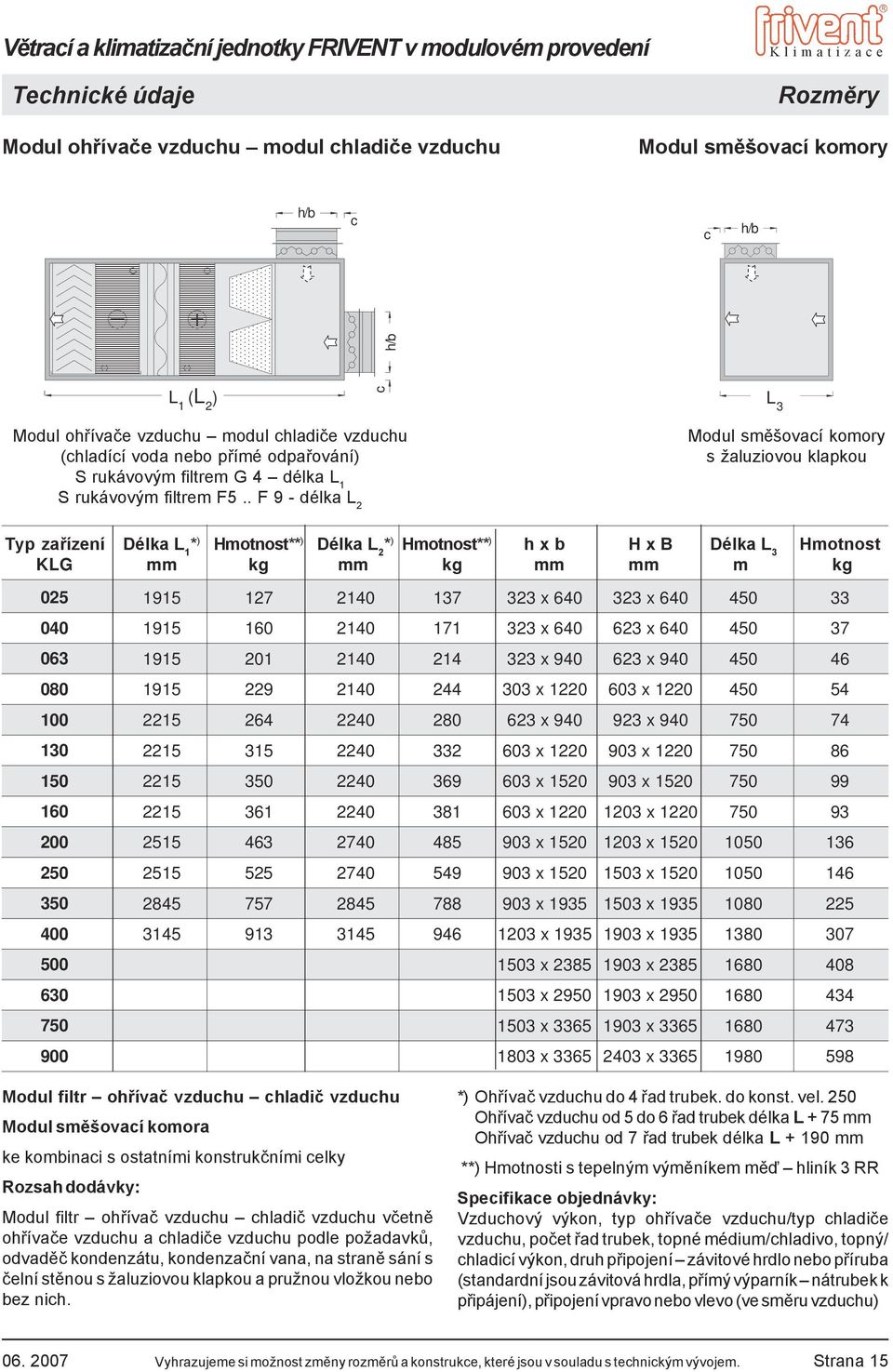

15 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Modul ohřívače vzduchu modul chladiče vzduchu Modul směšovací komory h/b c c h/b h/b L 1 (L 2 ) c L 3 Modul ohřívače vzduchu modul chladiče vzduchu (chladící voda nebo přímé odpařování) Modul směšovací komory s žaluziovou klapkou S rukávovým filtrem G 4 délka L 1 S rukávovým filtrem F5.. F 9 - délka L 2 Typ zařízení KLG Délka L 1 * ) Hmotnost** ) Délka L 2 * ) Hmotnost** ) h x b H x B Délka L 3 Hmotnost mm kg mm kg mm mm m kg x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Modul filtr ohřívač vzduchu chladič vzduchu Modul směšovací komora ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Modul filtr ohřívač vzduchu chladič vzduchu včetně ohřívače vzduchu a chladiče vzduchu podle požadavků, odvaděč kondenzátu, kondenzační vana, na straně sání s čelní stěnou s žaluziovou klapkou a pružnou vložkou nebo bez nich. *) Ohřívač vzduchu do 4 řad trubek. do konst. vel. 250 Ohřívač vzduchu od 5 do 6 řad trubek délka L + 75 mm Ohřívač vzduchu od 7 řad trubek délka L mm **) Hmotnosti s tepelným výměníkem měď hliník 3 RR Specifikace objednávky: Vzduchový výkon, typ ohřívače vzduchu/typ chladiče vzduchu, počet řad trubek, topné médium/chladivo, topný/ chladicí výkon, druh připojení závitové hrdlo nebo příruba (standardní jsou závitová hrdla, přímý výparník nátrubek k připájení), připojení vpravo nebo vlevo (ve směru vzduchu) Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 15

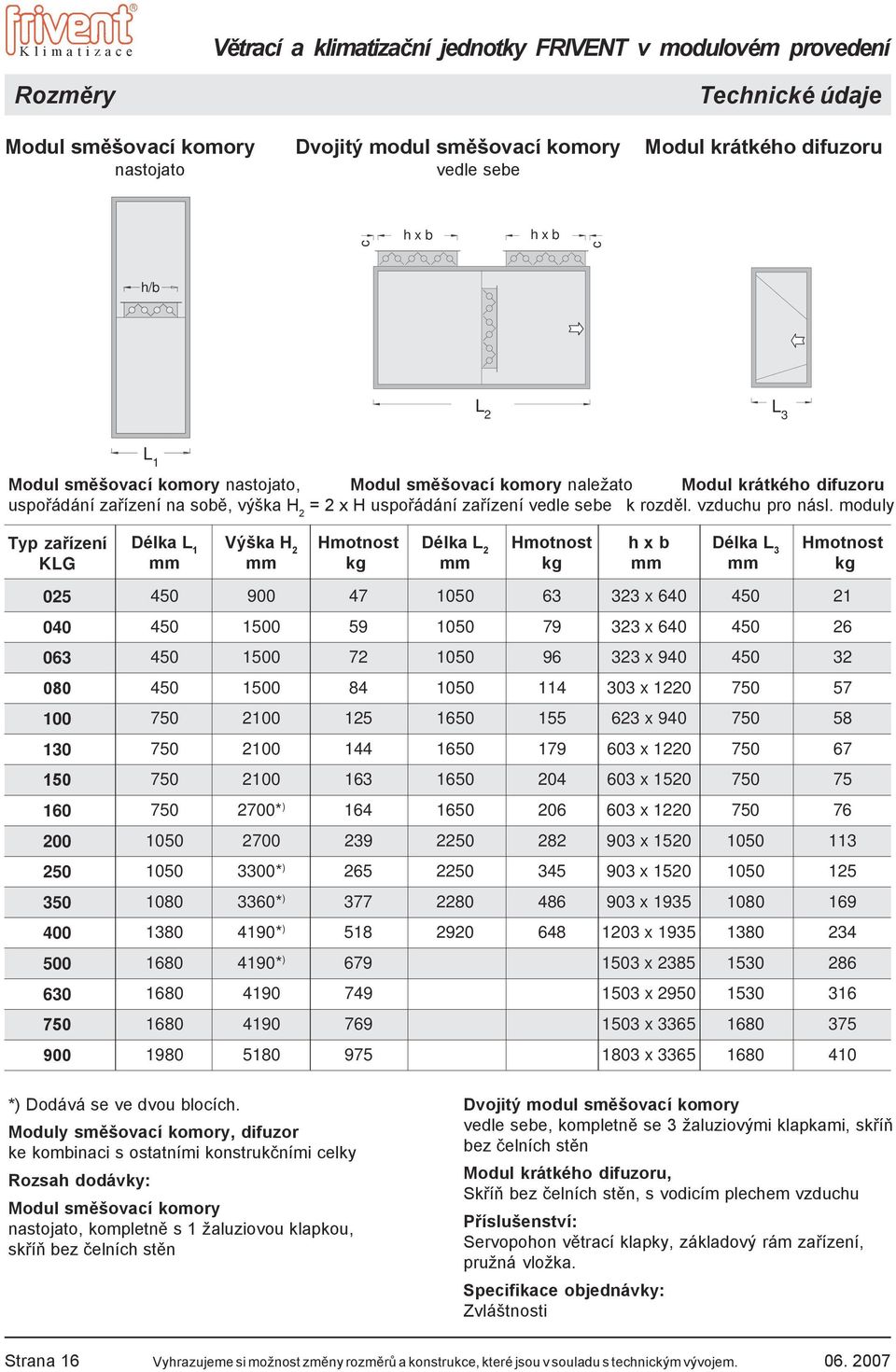

16 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Modul směšovací komory Dvojitý modul směšovací komory Modul krátkého difuzoru nastojato vedle sebe c h x b h x b c h/b L 2 L 3 L 1 Modul směšovací komory nastojato, Modul směšovací komory naležato Modul krátkého difuzoru uspořádání zařízení na sobě, výška H 2 = 2 x H uspořádání zařízení vedle sebe k rozděl. vzduchu pro násl. moduly Typ zařízení KLG Délka L 1 Výška H 2 Hmotnost Délka L 2 Hmotnost h x b Délka L 3 Hmotnost mm mm kg mm kg mm mm kg x x x x x x x * ) x x * ) x * ) x * ) x * ) x x x x *) Dodává se ve dvou blocích. Moduly směšovací komory, difuzor ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Modul směšovací komory nastojato, kompletně s 1 žaluziovou klapkou, skříň bez čelních stěn Dvojitý modul směšovací komory vedle sebe, kompletně se 3 žaluziovými klapkami, skříň bez čelních stěn Modul krátkého difuzoru, Skříň bez čelních stěn, s vodicím plechem vzduchu Příslušenství: Servopohon větrací klapky, základový rám zařízení, pružná vložka. Specifikace objednávky: Zvláštnosti Strana 16 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

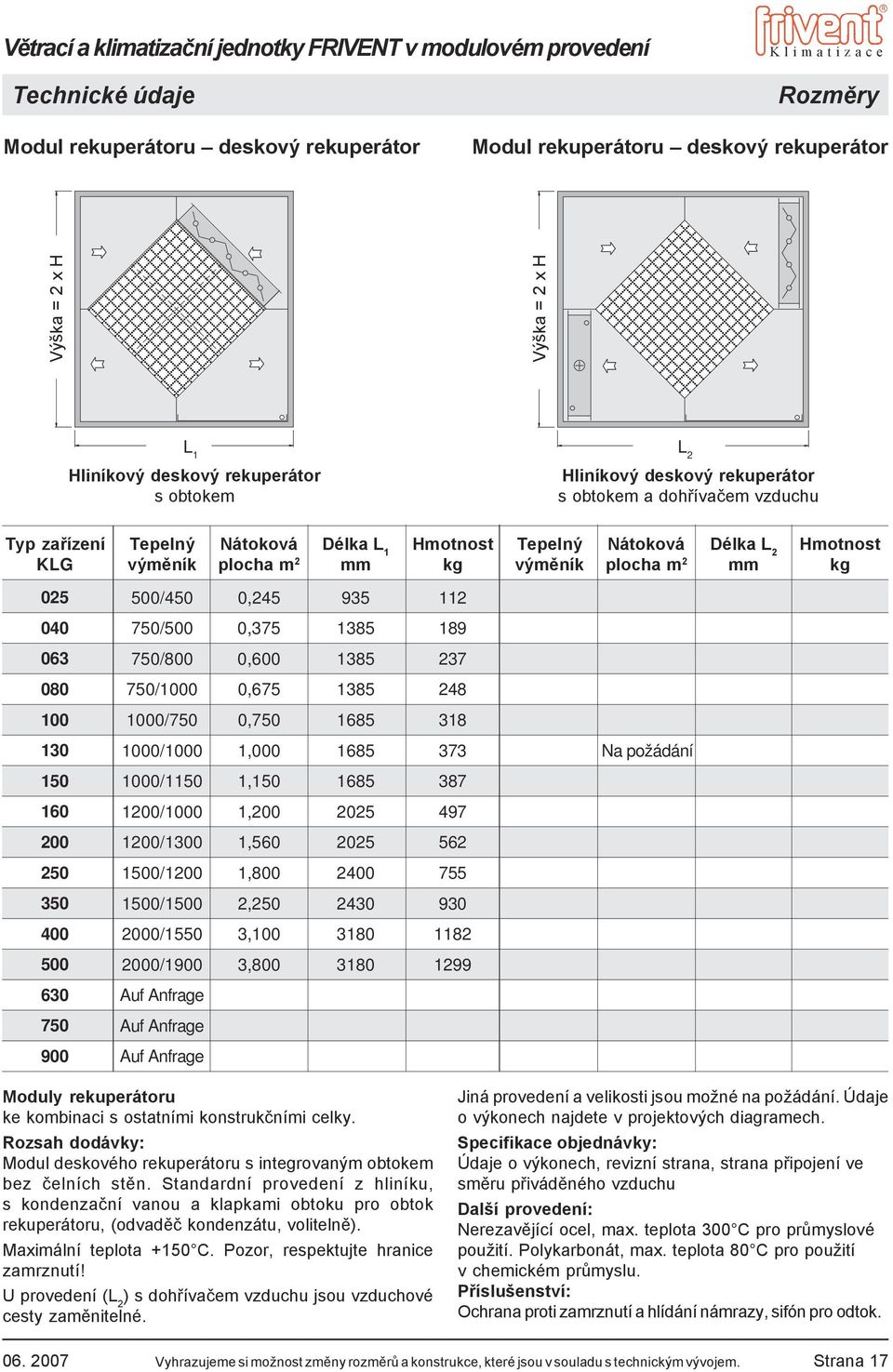

17 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Modul rekuperátoru deskový rekuperátor Modul rekuperátoru deskový rekuperátor Výška = 2 x H Výška = 2 x H L 1 Hliníkový deskový rekuperátor s obtokem L 2 Hliníkový deskový rekuperátor s obtokem a dohřívačem vzduchu Typ zařízení KLG Tepelný Nátoková Délka L 1 Hmotnost Tepelný Nátoková Délka L 2 Hmotnost výměník plocha m 2 mm kg výměník plocha m 2 mm kg 500/450 0, /500 0, /800 0, /1000 0, /750 0, /1000 1, Na požádání 1000/1150 1, /1000 1, /1300 1, /1200 1, /1500 2, /1550 3, /1900 3, Auf Anfrage Auf Anfrage Auf Anfrage Moduly rekuperátoru ke kombinaci s ostatními konstrukčními celky. Rozsah dodávky: Modul deskového rekuperátoru s integrovaným obtokem bez čelních stěn. Standardní provedení z hliníku, s kondenzační vanou a klapkami obtoku pro obtok rekuperátoru, (odvaděč kondenzátu, volitelně). Maximální teplota +150 C. Pozor, respektujte hranice zamrznutí! U provedení (L 2 ) s dohřívačem vzduchu jsou vzduchové cesty zaměnitelné. Jiná provedení a velikosti jsou možné na požádání. Údaje o výkonech najdete v projektových diagramech. Specifikace objednávky: Údaje o výkonech, revizní strana, strana připojení ve směru přiváděného vzduchu Další provedení: Nerezavějící ocel, max. teplota 300 C pro průmyslové použití. Polykarbonát, max. teplota 80 C pro použití v chemickém průmyslu. Příslušenství: Ochrana proti zamrznutí a hlídání námrazy, sifón pro odtok Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 17

18 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rekuperátor kapalinového systému Modul kompresoru Výška = 2 x H max. Montážní výška pro kompresor L 2 L 1 Regenerační rekuperátor Kapalinový okruh Modul kompresoru pro umístění jednoho nebo více chladicích kompresorů Typ zařízení KLG Tepelný Nátoková Délka L 1 Hmotnost Kompresor Výška max. Délka L 2 Hmotnost výměník plocha m 2 mm kg *) mm mm **) kg **) , , , , , , , , , , , , , , , , Velikost kompresoru podle následně požadovaného chladicího výkonu *) Hmotnost s tepelným výměníkem měď hliník 4 RR. Moduly rekuperátoru ke kombinaci s ostatními konstrukčními celky. Kapalinový okruh: Rozsah dodávky: Tepelný výměník v provedení měď hliník, chladič vzduchu s odvaděčem kondenzátu z plastu Jednotka se skládá z: 1 modulu ohřívače vzduchu venkovní vzduch a 1 modulu chladiče vzduchu výfukový vzduch. Podle volby zatrubkován, s regulací a rozvaděčem. Jednotky lze dodat i odděleně. **) Hmotnost bez kompresoru a bez čelních stěn, délka L 2 závislá na potřebném chladicím výkonu. Modul kompresoru ke kombinaci s ostatními konstrukčními celky,prochladič, odvlhčovač nebo jednotky rekuperátoru. Rozsah dodávky: Volná komora upravena pro uložení kompresoru. Specifikace objednávky: Údaje o výkonech, revizní strana, strana připojení ve směru přiváděného vzduchu Jiná provedení jsou možná na požádání. Strana 18 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

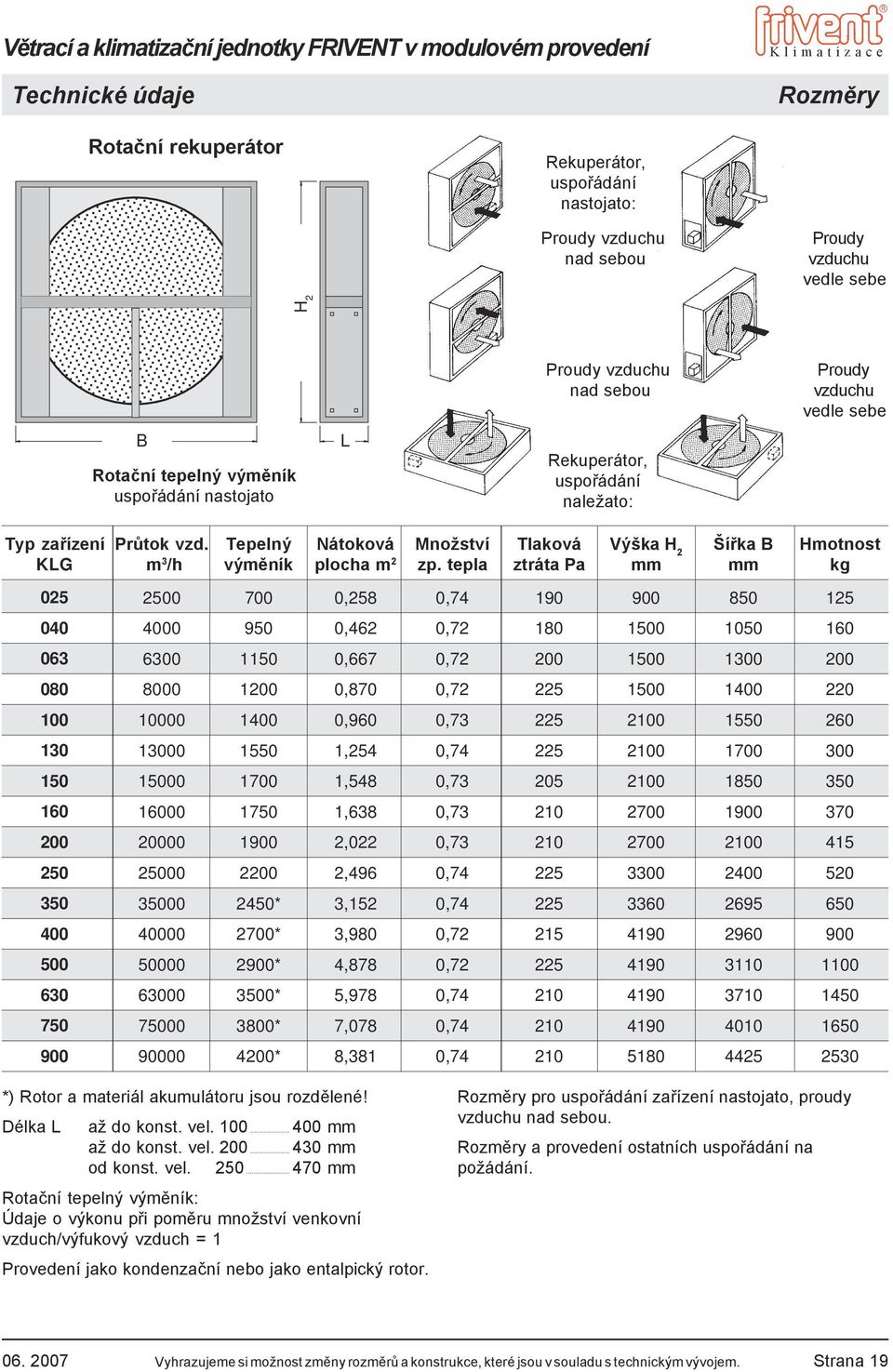

19 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Rotační rekuperátor Rekuperátor, uspořádání nastojato: Proudy vzduchu Proudy nad sebou vzduchu vedle sebe H 2 B Rotační tepelný výměník uspořádání nastojato L Proudy vzduchu Proudy nad sebou vzduchu vedle sebe Rekuperátor, uspořádání naležato: Typ zařízení KLG Průtok vzd. Tepelný Nátoková Množství Tlaková Výška H 2 Šířka B Hmotnost m 3 /h výměník plocha m 2 zp. tepla ztráta Pa mm mm kg ,258 0, ,462 0, ,667 0, ,870 0, ,960 0, ,254 0, ,548 0, ,638 0, ,022 0, ,496 0, * 3,152 0, * 3,980 0, * 4,878 0, * 5,978 0, * 7,078 0, * 8,381 0, *) Rotor a materiál akumulátoru jsou rozdělené! Délka L až do konst. vel mm až do konst. vel mm od konst. vel mm Rotační tepelný výměník: Údaje o výkonu při poměru množství venkovní vzduch/výfukový vzduch = 1 Provedení jako kondenzační nebo jako entalpický rotor. Rozměry pro uspořádání zařízení nastojato, proudy vzduchu nad sebou. Rozměry a provedení ostatních uspořádání na požádání Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 19

20 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rekuperátor tepelné trubice Rekuperátor tepelné trubice Výška = 2 H Šířka = 2 x B Délka L 1 Výška H 2 L 1 Výměník tepelné trubice, nad sebou, s odvaděčem kondenzátu a obtokem Výměník tepelné trubice, vedle sebe, s odvaděčem kondenzátu a obtokem Typ zařízení KLG Průtok vzd. Délka L 1 Koef. zpět. Hmotnost Výška H 2 Šířka B Nátoková Hmotnost m 3 /h mm tepla kg mm mm plocha m 2 kg , , , , , , , , , , , , , , Koeficient zpětného tepla F při jmenovitém průtoku vzduchu, Údaje o výkonu při poměru množství venkovní vzduch/výfukový vzduch = 1 Venkovní teplota -15 C/90% rel. vlh., teplota odtahového vzduchu +22 C/50% rel. vlh., se srážením vlhkosti ve výfukovém vzduchu! Materiál - měděné trubky s nalisovanými hliníkovými lamelami; Konstrukční velikosti KLG 025, 063, 080, 130, 150, 200: tepelná trubice naležato není možná Strana 20 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

21 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Pračka vzduchu Voštinový zvlhčovač H 1 Výška H L 1 Pračka vzduchu Délka L 1 pro účinnost zvlhčování 85 % Délky pro vyšší účinnosti na požádání Voštinový zvlhčovač na požádání. Parní zvlhčovač vzduchu na požádání. Údaje o výkonech najdete v projektových diagramech. Typ zařízení KLG Průtok vzd. Délka L 1 Výška H Výška H 1 Tlaková Čerpadlo Prázdná Provozní max. m 3 /h mm mm mm ztráta Pa kw hmotnost hmotnost , , , , , , , , , , , , , , , , Pračka vzduchu: Skříň ze sklolaminátu nebo z nerezové oceli, se zvlhčovací vanou z nerezové oceli, s přepadem, čerpadlo z šedé litiny (GG) 20, plastový držák trysky, se samočisticí odstředivou tryskou s vnitřním kuželem z polypropylenu, usměrňovač a odvaděč kondenzátu, odkalovací zařízení, teploměr, tlakoměr, trubkové vedení z PVC, plovákový ventil. Provedení s integrovanou vanou od konstrukční velikosti KLG 100 na požádání. Příslušenství: Osvětlení a průhledítko. Podstavec k zařízení nebo základový rám s nožkami. Montáž větracích zařízení na základní rám s nožkami. Specifikace objednávky: Údaje o výkonech, revizní strana ve směru vzduchu. Čerpadlo z nerezové oceli na požádání. Údaje o výkonech najdete v projektových diagramech Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 21

22 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Komora tlumiče hluku SD Vložený útlum D E (u šířky štěrbiny s... mm) Střední frekvence f m Hz Délka L mm Délka L ,0 6,0 14,0 16,0 12,0 9,0 8,0 Délka L ,0 8,0 18,0 22,0 16,0 11,0 9,0 Délka L ,0 12,0 25,0 25,0 21,0 13,0 11,0 Délka L 1 L 2 L 3 Modul tlumièe hluku Celkový útlum D 2 při sériovém zapojení několika komor tlumičů hluku: 2 lumiče hluku D 2 útlum = lumiče hluku (1 + 2) - 3 db 3 lumiče hluku D 2 útlum = lumiče hluku ( ) - 6 db Typ zařízení KLG Počet Délka L 1 db Pa kg Délka L 2 db Pa kg Délka L 3 db Pa kg kulis mm mm m 2 x x x x x x x x x x x x x x x x Moduly tlumičů hluku ke kombinaci s ostatními konstrukčními celky Rozsah dodávky: Modul tlumiče hluku se zabudovanými kulisami útlumu hluku, skříň bez čelních stěn Specifikace objednávky: Typ, hodnota útlumu hluku (vložený útlum) Hodnoty útlumu hluku při 250 Hz. Při umístění na tlakové straně ventilátoru je pro rozdělování vzduchu bezpodmínečně nutná volná komora. Při kombinování více komor tlumičů hluku za sebou berte na zřetel zvýšené tlakové ztráty. Strana 22 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem

23 Větrací a klimatizační jednotky FRIVENT v modulovém provedení Rozměry Vícezónový modul Modul pro změnu proudu Modul rozvaděče L 1 L 2 L 3 Vícezónový modul Modul pro změnu proudu Modul rozvaděče Provedení podle požadavků pro zalomené uspořádání zařízení zabudovaný do větracího zařízení kompletně propojené Typ zařízení KLG Délka L 1 Hmotnost* ) Délka L 2 Hmotnost Délka L 3 Hloubka Hmotnost* ) Provedení mm kg mm kg mm mm kg Jednotka rozvodné skříně s větracím zařízením je připravena k zapojení, vnitřní instalace podle požadavků *) Hmotnost bez vnitřních instalací Rozsah dodávky: Vícezónový modul vytápění nebo vytápění a chlazení Provedení a rozsah dodávky podle požadavků. Volná komora, modul pro změnu proudu, bez čelních stěn Kompletní modul rozvaděče s vestavěnou vanou. Specifikace objednávky: Modul pro změnu proudu - uvést směr obtoku (montážní náčrtek) Rozvaděč - provedení a vybavení podle potřeb zařízení Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem. Strana 23

24 Rozměry Větrací a klimatizační jednotky FRIVENT v modulovém provedení Volná komora Volná komora Volná komora L 1 L 2 L 3 /L 4 Volná komora Volná komora Volná komora pro délkovou kompenzaci, rozdělování pro délkovou kompenzaci, pro instalaci ohřívače/chladiče vzduchu, vzduchu před vnitřními instalacemi, atd. pro pozdější instalaci zvlhčovací komory apod. ohřívače/chladiče vzduchu Typ zařízení KLG Délka L 1 Hmotnost Délka L 2 Hmotnost Délka L 3 Hmotnost Délka L 4 Hmotnost mm kg mm kg mm kg mm kg Rozsah dodávky: Volná komora s bočními stěnami. Specifikace objednávky: Údaje o přípravě na požadované pozdější instalace, například pro pozdější montáž chladiče vzduchu by měla být zabudována kondenzační vana. Modul zvlhčovače pro montáž rozváděcí parní trubky s revizním víkem s průzorem a kondenzační vanou. Osvětlení objednat zvlášť. Strana 24 Vyhrazujeme si možnost změny rozměrů a konstrukce, které jsou v souladu s technickým vývojem
