Základním kvalitativním znakem zemin je zrnitostní složení, které je určeno zrnitostní křivkou.

Transkript

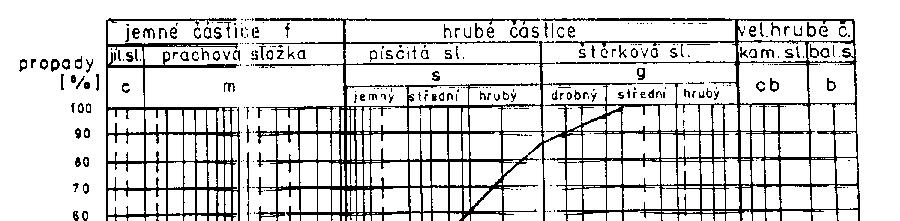

1 KLASIFIKACE A CHARAKTERISTIKY STAVU ZEMIN podle ČSN a ČSN Základním kvalitativním znakem zemin je zrnitostní složení, které je určeno zrnitostní křivkou. Zrnitostní křivka je součtová čára, jejíž každý bod udává, kolik procent z celkové hmotnosti vzorku činí hmotnost všech zrn menších než určitý průměr zrna d v milimetrech.

2 Hustoměrná zkouška Prosévací zkouška

3 ČSN rozlišuje: jemné částice hrubé částice velmi hrubé částice menší než mm mm - 63 mm větší než 63 mm jemné částice Jílová složka - c - (< mm) Prachová složka - m - ( mm) (hlinitá složka)

4 hrubé částice písčitá složka - s- (0.063 mm - 2 mm) štěrková složka - g-(2 mm - 63 mm) velmi hrubé částice kamenitá složka - cb- (60 mm-200 mm) balvanitá složka - b- (větší než 200 mm

5 Postup při zatříďování zemin: stanovení křivky zrnitosti a vyhodnocení odpovídajících frakcí f, s, g, cb, c velmi hrubé částice (d > 60 mm) se v této fázi vyjmou, zaznamená se jejich celkový hmotnostní podíl v zemině klasifikace dle trojúhelníkového diagramu upřesnění zatřídění dle doplňkových kritérií a) plasticita b) charakter křivky zrnitosti

6 štěrk dobře zrněný štěrk špatně zrněný písek dobře zrněný písek špatně zrněný 0 % G1=GW G2=GP S1=SW S2=SP % g % s G3=G-F 5 % 15 % S3=S-F štěrk hlinitý G4=GM S4=SM písek hlinitý štěrk jílovitý G5=GC 35 % S5=SC písek jílovitý hlína štěrkovitá jíl štěrkovitý F1=MG F2=CG 65 % F3=MS F4=CS hlína písčitá jíl písčitý F5=ML,MI F6=CL,CI F7=MH,MV,ME F8=CH,CV,CE ML-hlína s nízkou plasticitou MI - hlína se střední plasticitou MH - hlína s vysokou plasticitou MV - hlína s velmi vysokou plasticitou ME - hlína s extrémně vysokou plasticitou %f CL- hlína s nízkou plasticitou CI - hlína se střední plasticitou CH - hlína s vysokou plasticitou CV - hlína s velmi vysokou plasticitou CE - hlína s extrémně vysokou plasticitou

7 VÝCHOZÍ SKUPINY KLASIFIKAČNÍHO SYSTÉMU (dle trojúhelníkového diagramu) Základní skupina symbol počet tříd kvalitativní znaky jemnozrnná zemina f (c-jíl,m-hlína) 8 (F1-F8) F8) f>35%(g+s+f) písčitá zemina s 5(S1-S5) S5) f<35%(s+g+f) a s>g štěrkovitá zemina g 5(G1-G5) G5) f<35%(s+g+f)a g>s

8 f < 5% podíl jemnozrnné zeminy se v názvu nezohledňuje f 5 % f < 15% jedná se o příměs jemnozrnné zeminy (označuje se pomlčkou např. G-F) f 15 % f < 35% podíl jemnozrnné zeminy se v názvu zohledňuje přídavným jménem (např. GM štěrk hlinitý) f 35 % f < 65% jedná se o jemnozrnnou zeminu, podíl písčité resp. štěrkovité složky se zohledňuje přídavným jménem (např. MS hlína písčitá) f 65% jemnozrnná zemina, další členění do tříd dle diagramu plasticity

9 Zohlednění balvanité a kamenité složky: (b+cb) < 20 % jedná se o příměs velmi hrubozrnných složek, vliv příměsi na směrné normové charakteristiky se zanedbává (b+cb) =20% -50% směrná normová hodnota modulu přetvárnosti se zvětšuje o 10 % (b+cb) > 50% obsah hrubozrnných složek určuje samostatné skupiny zemin- zeminy kamenité a zeminy balvanité kamenitá zemina symbol: cb znaky: (b+cb)>50% a cb>b balvanitá zemina symbol:b znaky: (b+cb)>50% a b>cb

10 Doplňková kritéria pro rozlišení v jednotlivých třídách: plasticita zemin charakter zrnitostní křivky (rozhodující v případě čistých písků resp. čistých štěrků) Plasticita zemin Zeminy, které obsahují větší procento jílových minerálů, vykazují plastické chování. Rozsah vlhkosti, při které se tyto zeminy chovají jako plastické, určuje číslo (index) plasticity Ip. Hodnoty indexu plasticity závisí na množství a povaze jílových minerálů.

11 Index plasticity: Ip=wL-wPwP wl - vlhkost na mezi tekutosti wp - vlhkost na mezi plasticity DIAGRAM PLASTICITY Ip jíl hlína wl

12 Hodnoty indexu plasticity závisí na množství a povaze jílových minerálů. Hodnoty wl, Ip je třeba pro další upřesnění tříd zemin: c- jíl (bod leží nad čarou v diagramu plasticity) m - hlína (bod leží pod čarou v diagramu plasticity) Jíly resp hlíny můžeme blíže specifikovat pomocí meze tekutosti na zeminy s plasticitou: L - nízkou w L < 35% I - střední w L =35% - 50% H - vysokou w L =50% - 70% V - velmi vysokou w L = 70% - 90% E - extrémně vysokou w L > 90%

13 CHARAKTER ZRNITOSTNÍ KŘIVKY Doplňkové kritérium pro zatřídění čistých písků resp. čistých štěrků. Číslo nestejnozrnitosti: c u = d d Číslo křivosti: c c = d d d 10 d 10 d 30 d průměr zrn příslušející 10 % propadu 30 průměr zrn příslušející 30% propadu 60 průměr zrn příslušející 60 % propadu

14 Rozlišujeme štěrky a písky: pro štěrky: c u > 4 dobře zrněné- symbol W: pro písky : c u > 6 a c c =1-3 špatně zrněné- symbol P:nejsou splněny výše uvedené podmínky

15 cvičení č.1 Podle čáry zrnitosti a konzistenčních mezí klasifikujte zkoušenou zeminu; Stanovte vhodnost pro použití do zemního tělesa pozemních komunikací; Stanovte hodnotu poměru únosnosti pro danou zeminu a proveďte posouzení použití na základě výsledku CBR/IBI.
