1 ELEKTRO ROBUSTpipe military chránička nové generace

2 PIPES FOR LIFE ROBUSTpipe MILITARY Obsah 1. Základní údaje o systému Konstrukce trubek Chemické vlastnosti Fyzikální a materiálové vlastnosti Dovolené poškození trubek Požární klasifikace Použití 5 2. Sortiment ROBUSTpipe MILITARY 6 Naše technické poradenství se zakládá na normách, výpočtech a dosavadních poznatcích. Nemáme možnost ovlivnit podmínky použití či pokládky námi nabízených výrobků. Uvedené údaje mají pouze doporučující charakter. Záruky se vztahují na kvalitativní parametry našich výrobků. V případě škody se naše ručení vztahuje na hodnotu námi dodaného zboží. Vyhrazujeme si právo dodávky zboží odlišného od zobrazení uvedeného v katalogu. V objednávkách prosím používejte naše objednací čísla. Prospekty jsou neustále aktualizovány, aktuální verzi dokumentu naleznete na 2/2015 2

Nemáme možnost ovlivnit podmínky použití či pokládky námi nabízených výrobků. Uvedené údaje mají pouze doporučující charakter. Záruky se vztahují na kvalitativní parametry našich výrobků.

3 ROBUSTpipe MILITARY robustpipe military PROČ POUŽÍVAT TRUBKY ROBUSTpipe MILITARY: snížené riziko selhání poškozené trubky odolnost bodovému zatížení zvýšená odolnost proti bodové korozi za napětí prodloužená životnost zlepšená svařitelnost robustní ochrana proti poškození bezpísková pokládka do výkopu není omezen druh zásypového materiálu vhodné pro všechny bezvýkopové technologie snadná detekce pod zemí (v případě použití detekčního vodiče) 1. Základní údaje o systému V současnosti jsou nejdokonalejší vývojovou řadou kabelových chrániček právě trubky ROBUSTpipe MILITARY Konstrukce trubek Trubky ROBUSTpipe Military jsou trubky z HDPE a s dodatečným ochranným pláštěm z pěnového polyetylénu v barvě khaki. Tloušťka pláště je u všech průměrů min. 3 mm. Povrch je hladký a houževnatý, proto ulehčuje zatahování trubek a zároveň jim poskytuje velmi účinnou ochranu proti poškození. Opláštění je s vnitřní trubkou vázáno pouze fyzikálními silami, proto jej lze jednoduše sloupnout. Loupání je nutné před spojováním trubek. ochranná vrstva - - polymerní pěna Detekční vodič - - volitelná varianta Mezi základní trubkou a ochrannou vrstvou je možná varianta vloženého integrovaného měděného signalizačního vodiče o min. průřezu 1,5 mm 2 (obr. 1), který umožní lokalizaci trubky a kontrolu její celistvosti. Navíc je ochranným pláštěm velmi dobře chráněn proti poškození i korozi ve vlhku nebo účinkem bludných proudů. Jeho průřez je dostačující pro všechny běžné vyhledávací metody. Trubka HDPE Obr. 1 3

detekce pod zemí (v případě použití detekčního vodiče) 1. Základní údaje o systému V současnosti jsou nejdokonalejší vývojovou řadou kabelových chrániček právě trubky ROBUSTpipe MILITARY. 1.1. Konstrukce trubek Trubky ROBUSTpipe Military jsou trubky z HDPE a s dodatečným ochranným pláštěm z pěnového polyetylénu v barvě khaki.

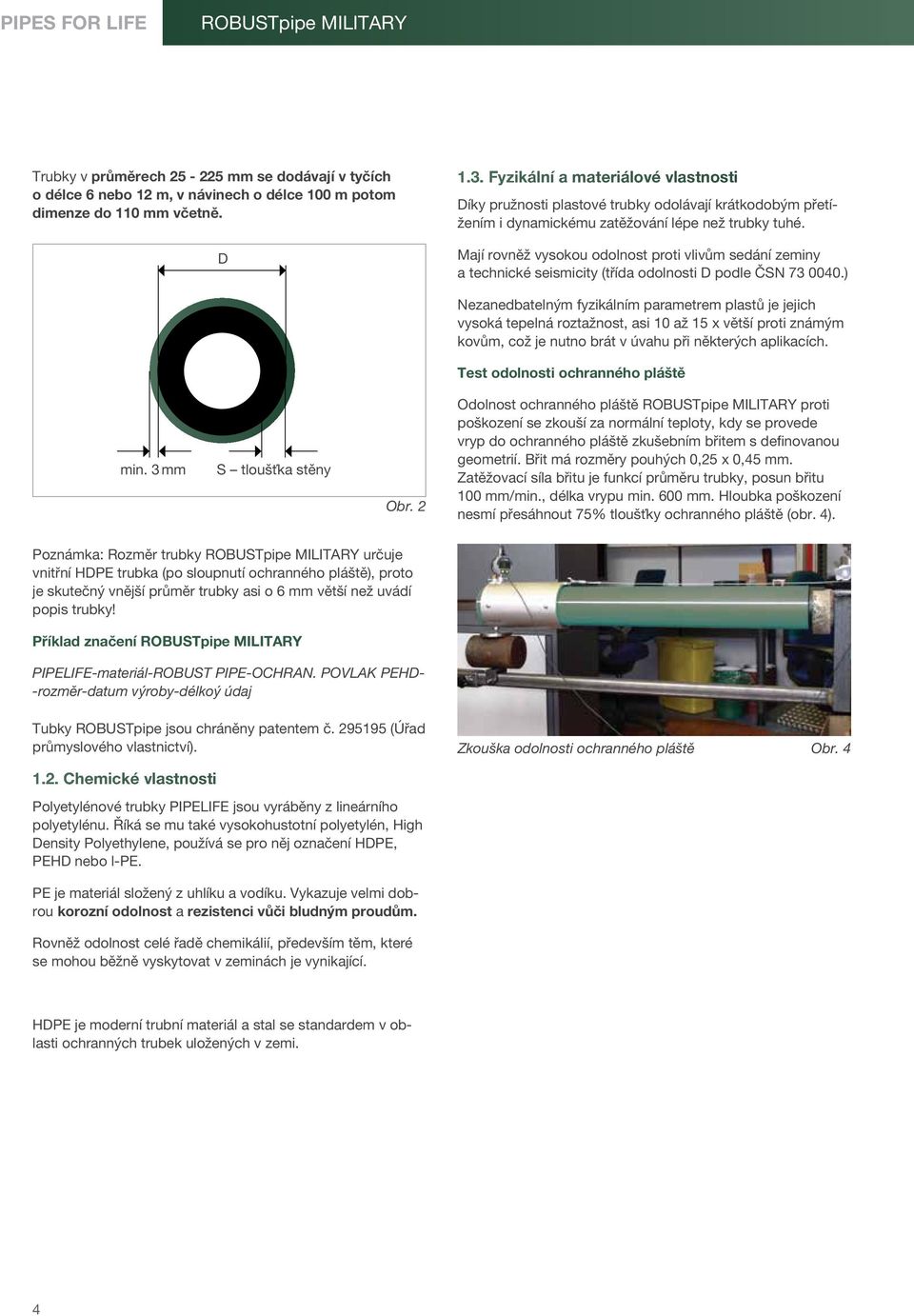

4 PIPES FOR LIFE ROBUSTpipe MILITARY Trubky v průměrech mm se dodávají v tyčích o délce 6 nebo 12 m, v návinech o délce 100 m potom dimenze do 110 mm včetně. D 1.3. Fyzikální a materiálové vlastnosti Díky pružnosti plastové trubky odolávají krátkodobým přetížením i dynamickému zatěžování lépe než trubky tuhé. Mají rovněž vysokou odolnost proti vlivům sedání zeminy a technické seismicity (třída odolnosti D podle ČSN ) Nezanedbatelným fyzikálním parametrem plastů je jejich vysoká tepelná roztažnost, asi 10 až 15 x větší proti známým kovům, což je nutno brát v úvahu při některých aplikacích. Test odolnosti ochranného pláště min. 3 mm S tloušťka stěny Obr. 2 Odolnost ochranného pláště ROBUSTpipe MILITARY proti poškození se zkouší za normální teploty, kdy se provede vryp do ochranného pláště zkušebním břitem s definovanou geometrií. Břit má rozměry pouhých 0,25 x 0,45 mm. Zatěžovací síla břitu je funkcí průměru trubky, posun břitu 100 mm/min., délka vrypu min. 600 mm. Hloubka poškození nesmí přesáhnout 75% tloušťky ochranného pláště (obr. 4). Poznámka: Rozměr trubky ROBUSTpipe Military určuje vnitřní HDPE trubka (po sloupnutí ochranného pláště), proto je skutečný vnější průměr trubky asi o 6 mm větší než uvádí popis trubky! Příklad značení ROBUSTpipe MILITARY PIPELIFE-materiál-ROBUST PIPE-OCHRAN. POVLAK PEHD- -rozměr-datum výroby-délkoý údaj Tubky ROBUSTpipe jsou chráněny patentem č (Úřad průmyslového vlastnictví). Zkouška odolnosti ochranného pláště Obr Chemické vlastnosti Polyetylénové trubky PIPELIFE jsou vyráběny z lineárního polyetylénu. Říká se mu také vysokohustotní polyetylén, High Density Polyethylene, používá se pro něj označení HDPE, PEHD nebo l-pe. PE je materiál složený z uhlíku a vodíku. Vykazuje velmi dobrou korozní odolnost a rezistenci vůči bludným proudům. Rovněž odolnost celé řadě chemikálií, především těm, které se mohou běžně vyskytovat v zeminách je vynikající. HDPE je moderní trubní materiál a stal se standardem v oblasti ochranných trubek uložených v zemi. 4

Mají rovněž vysokou odolnost proti vlivům sedání zeminy a technické seismicity (třída odolnosti D podle ČSN 73 0040.

5 ROBUSTpipe MILITARY 1.4. Dovolené poškození trubek Povolené poškození trubek při použití pro tlakové aplikace: Běžné HDPE chráničky obsyp pískem ROBUSTpipe military max. 10% poškození nesmí být hlubší než tloušťka ochranného pláště Při menším rozsahu poškození lze vadnou část trubky odřezat nebo vyřezat. Maximální hloubka poškození stěny trubek 1.6. Použití ROBUSTpipe military lze pokládat do jakéhokoliv výkopku, vždy s ohledem na zachování funkce schopnosti systému. Jsou vhodné pro všechny metody bezvýkopové technologie pokládky. Potrubí z HDPE lze použít na staveništích skupiny 1 (podle tabulky 1 ČSN Navrhování objektů na poddolovaném území, z hlediska parametru vodorovného poměrného přetvoření a poloměru ohybu). Trubky jsou odolné všem běžným složkám půdy a umělých hnojiv. Přehled použití HDPE trubek dle rizika poškození Metoda pokládky HDPE Druh trubek Rp MILITARY Do výkopu písková + + Do výkopu, zrno do 200 mm - + Do výkopu bez omezení zrnitosti - + Pluhování - + Frézování - + Řízené podvrty riziko při pokládce malé riziko při pokládce střední riziko při pokládce velké 1.5. Požární klasifikace Tabulka 1 Polyetylén je hořlavý materiál. (další vlastnosti vz tab. 2.) Veličina Jednotka PE 100, PE 100RC Papírové obaly Pomocný materiál Smrkové dřevo (palety) Teplota vzplanutí ºC Teplota vznícení ºC Výhřevnost MJ/kg 44 10,3 16,2 17,8 Hustota kg/m³ Vhodné hasivo voda, pěna prášek voda se smáčedlem střední, lehká pěna voda, vod. mlha střední, lehká pěna Tabulka 2 5

Použití ROBUSTpipe military lze pokládat do jakéhokoliv výkopku, vždy s ohledem na zachování funkce schopnosti systému. Jsou vhodné pro všechny metody bezvýkopové technologie pokládky.

6 PIPES FOR LIFE ROBUSTpipe MILITARY 2. Sortiment ROBUSTpipe MILITARY Popis výrobku: Trubky pro ochranu kabelů se vyrábí z HDPE ochrannou vrstvou, která zajistí odolnost zatížení 1450/20cm 2 bez nutnosti pískového obsypu. Barva: khaki nebo dle přání zákazníka) Vlastnosti materiálu: vysoká odolnost proti stárnutí trvanlivost barvy střední mechanická odolnost chemická odolnost dle ISO TR teplotně stabilní: od -25 C do +60 C Oblast použití: V prostředí s vyššími nároky na dopravu a montážž Kód položky D Popis Poloměr ohybu Mechanická odolnost Kruhová tuhost D1 Vnitřní průměr zatahovací síla ROBUSTpipe MILITARY [mm] [N] [kn/m 2 ] [mm] [kn] RP RP 25X3,0 100M /20cm 20, RP RP 32X3,0 100M /20cm 20, ,5 RP RP 40X3,5 100M /20cm 20, ,5 RP RP 50X4,6 100M /20cm 20, ,8 4 RP RP 63X5,8 100M /20cm 20, ,4 7 RP RP 90X5,2 6M /20cm 20, ,6 14 RP RP 110X6,3 6M /20cm 20, ,4 21 RP RP 125X7,1 6M /20cm 20, ,8 26 RP RP 140X8,3 6M /20cm 20, ,4 34 RP RP 160X9,1 6M /20cm 20, ,8 43 RP RP 180X10,7 6M /20cm 20, ,6 56 RP RP 200X11,9 6M /20cm 20, ,2 70 RP RP 225X12,8 6M /20cm 20, ,4 85 LOUPAČ ROBUSTNÍCH TRUBEK S DVOUBŘITÝM NOŽEM NÁHRADNÍ NŮŽ K LOUPAČI* NÁHRADNÍ DRŽÁK K LOUPAČI Opotřebený nůž lze v držáku obrátit a využít jeho druhý břit. Obj. číslo: RPL Obj. číslo: RPLN Obj. číslo: RPLD Obj. číslo: SMRŠŤOVACÍ MANŽETA MSxxx/yyy (xxx = délka manžety, yyy = vnější průměr základní trubky) Manžety jsou dodávány v délkách 225 nebo 450 mm a to vždy pro příslušný vnější průměr trubky. SMRŠŤOVACÍ RUKÁVEC Teplem smrštitelný rukávec, základní šířka 330 mm. Obj. číslo: RS330/yyy yyy = vnější průměr základní trubky) 6

Barva: khaki nebo dle přání zákazníka) Vlastnosti materiálu: vysoká odolnost proti stárnutí trvanlivost barvy střední mechanická odolnost chemická odolnost dle ISO TR 10358 teplotně stabilní: od -25

7 Váš dodavatel Váš dodávateľ Zastúpenie Pipelife ELEKTRO Slovensko: Rewan s.r.o. výhradný dovozca Slovensko stred a východ Zlatovská cesta Trenčín Tel: Mobil: Slovensko západ Ivánska cesta 30/B Bratislava Tel: Mobil: Mobil: rewan@rewan.sk Zastoupení Pipelife ELEKTRO Česká republika: Rewan Czech republic s.r.o. výhradní dovozce Vídeňská Brno Česká republika Tel: Mobil: Mobil:
