1 PÁJENÍ Nerozebíratelné spojení kovů pomocí pájky s nižší teplotou tavení, než je teplota tavení spojovaných kovů.

Transkript

1 1 PÁJENÍ Nerozebíratelné spojení kovů pomocí pájky s nižší teplotou tavení, než je teplota tavení spojovaných kovů. Výhody pájení : spojování všech běžných kovů, skla a keramiky, spojování konstrukčních součástí s velkými rozdíly stěn, značně nižší teploty než při svařování (nižší pnutí a napětí, vznikající v důsledku nestejných teplot), vodotěsné spojení, tepelně a elektricky vodivé. Nevýhody pájení : dosažení malé pevnosti spoje (především u pájení naměkko), pájený spoj je napadnutelný korozí (rozdíl potenciálů z důvodu rozdílného materiálu pájky a základního materiálu), nutnost dodržení malých tolerancí na spáry mezi materiály (nutná přesná příprava obrobku. 1.1 ROZDĚLENÍ PODLE VELIKOSTI PRACOVNÍ TEPLOTY PÁJENÍ NAMĚKKO s tavidlem pracovní teplota pod 500 C, určeno pro spoje dobře vodivé, případně těsné, bez nároků na pevnost, pájka nesmí být namáhána mechanicky. PÁJENÍ NATVRDO s tavidlem, v ochranném plynu nebo vakuu pracovní teplota nad 500 C, určeno pro spoje s vyššími nároky na pevnost. VYSOKOTEPLOTNÍ PÁJENÍ v ochranném plynu nebo vakuu pracovní teplota nad 900 C. 1.2 ROZDĚLENÍ PODLE METODY PÁJENÍ NÁNOSOVÉ PÁJENÍ pájka se nanáší do spoje páječkou, pracovní teplota pájených ploch musí být o C nižší, než teplota začátku tavení pájky (solidus). KAPILÁRNÍ PÁJENÍ pájka vyplňuje spoj působením vzlínavosti (kapilární jev) v úzké mezeře spoje, teplota pájených ploch musí být o C vyšš í, než teplota úplného roztavení pájky (likvidus). PRI-T-Z2-02F Pájení 1 / 6

2 1.3 ZPŮSOB OHŘEVU PÁJENÝCH PLOCH MĚKKÉ PÁJENÍ měděným pájedlem plamenem o lihové lampy (malé předměty) o benzinové lampy (větší předměty) o foukací trubička - dmuchavka (pájení v klenotnictví) o hořlavý plyn se vzduchem (předměty větších rozměrů) v pájecí lázni o pájecí lázeň zahřívaná plamenem nebo elektricky, předmět se ponoří (pájení částí autochladičů) v průběžných pecích. TVRDÉ PÁJENÍ Používá se ve výrobě a opravárenství. Pevnost v tahu kolem 300 MPa, ve střihu kolem 220 MPa. v pájecí lázni plamenem, v průběžné peci : s ochrannou atmosférou bez ochranné atmosféry indukčním ohřevem, odporově. 1.4 ZPŮSOBY PŘIVÁDĚNÍ PÁJKY pájení s přiváděnou pájkou pájení s vloženou pájkou nejprve se zahřeje pájené místo na pájecí teplotu, přiloží se pájka, vlivem tepla součásti a zdroje tepla dojde k roztavení, pájené součásti zahřáty s vloženou pájkou na pájecí teplotu, pájení ponorem v pájecí lázni pájené části ponořeny do lázně s tekutou pájkou, zahřejí se, pájka zaplní a utěsní spáry PRI-T-Z2-02F Pájení 2 / 6

3 1.5 PŘEDPOKLADY SPRÁVNÉHO PÁJENÍ styčné plochy kovů určených ke spájení musí být : o zbaveny nečistot (mastnoty, oxidů), o tvarově upraveny (velikost a tvar spáry), pájeného místa se nedotýkat před pájením prsty, zamezit (omezit) vzniku oxidů - použít vhodné tavidlo, pájené součásti a pájka musí mít při pájení požadovanou teplotu (nejnižší povrchová teplota součásti v místě pájení, při které se pájka taví - difunduje do základního materiálu), vzájemně sladit teplotu tavidla a tavení pájky. 1.6 POSTUP PŘI PÁJENÍ Příprava pájeného spoje o pájený povrch očistit (pilník, škrabky, drátěný kartáč) o pozinkované plechy očistit mořením (spoj potřít zředěnou kyselinou solnou) o pájené spoje přitisknout k sobě kleštěmi, svěrkami, ve svěráku (čím menší spára, tím větší pevnost) Nanesení tavidla na pájený spoj o na pájený spoj nanést tavidlo (pájecí pasta, kalafuna, pájecí voda, borax) o součást nahřát na tavicí teplotu pájky (udržovat po celou dobu pájení) Pájení o nanést potřebné množství pájky pájka kapilárním účinkem zatéká mezi těsně spojené součásti dochází ke slévání kovů - pájka vniká do povrchové vrstvy pájeného materiálu pájka difunduje Očištění pájeného spoje o povrch součásti očistit od zbytků tavidel a čisticích prostředků PRI-T-Z2-02F Pájení 3 / 6

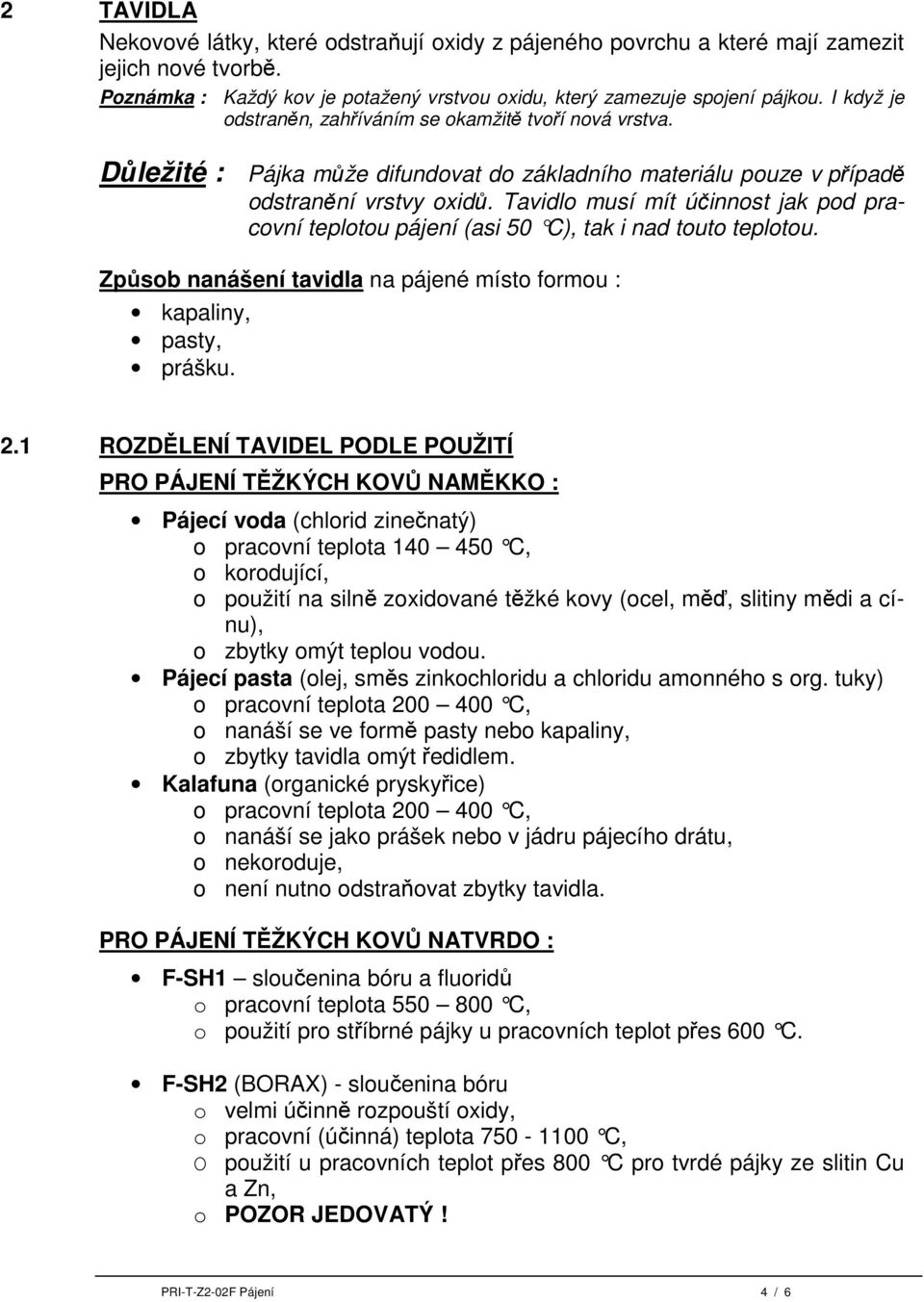

4 2 TAVIDLA Nekovové látky, které odstraňují oxidy z pájeného povrchu a které mají zamezit jejich nové tvorbě. Poznámka : Každý kov je potažený vrstvou oxidu, který zamezuje spojení pájkou. I když je odstraněn, zahříváním se okamžitě tvoří nová vrstva. Důležité : Pájka může difundovat do základního materiálu pouze v případě odstranění vrstvy oxidů. Tavidlo musí mít účinnost jak pod pracovní teplotou pájení (asi 50 C), tak i nad touto teplotou. Způsob nanášení tavidla na pájené místo formou : kapaliny, pasty, prášku. 2.1 ROZDĚLENÍ TAVIDEL PODLE POUŽITÍ PRO PÁJENÍ TĚŽKÝCH KOVŮ NAMĚKKO : Pájecí voda (chlorid zinečnatý) o pracovní teplota C, o korodující, o použití na silně zoxidované těžké kovy (ocel, měď, slitiny mědi a cínu), o zbytky omýt teplou vodou. Pájecí pasta (olej, směs zinkochloridu a chloridu amonného s org. tuky) o pracovní teplota C, o nanáší se ve formě pasty nebo kapaliny, o zbytky tavidla omýt ředidlem. Kalafuna (organické pryskyřice) o pracovní teplota C, o nanáší se jako prášek nebo v jádru pájecího drátu, o nekoroduje, o není nutno odstraňovat zbytky tavidla. PRO PÁJENÍ TĚŽKÝCH KOVŮ NATVRDO : F-SH1 sloučenina bóru a fluoridů o pracovní teplota C, o použití pro stříbrné pájky u pracovních teplot přes 600 C. F-SH2 (BORAX) - sloučenina bóru o velmi účinně rozpouští oxidy, o pracovní (účinná) teplota C, O použití u pracovních teplot přes 800 C pro tvrdé pájky ze slitin Cu a Zn, o POZOR JEDOVATÝ! PRI-T-Z2-02F Pájení 4 / 6
