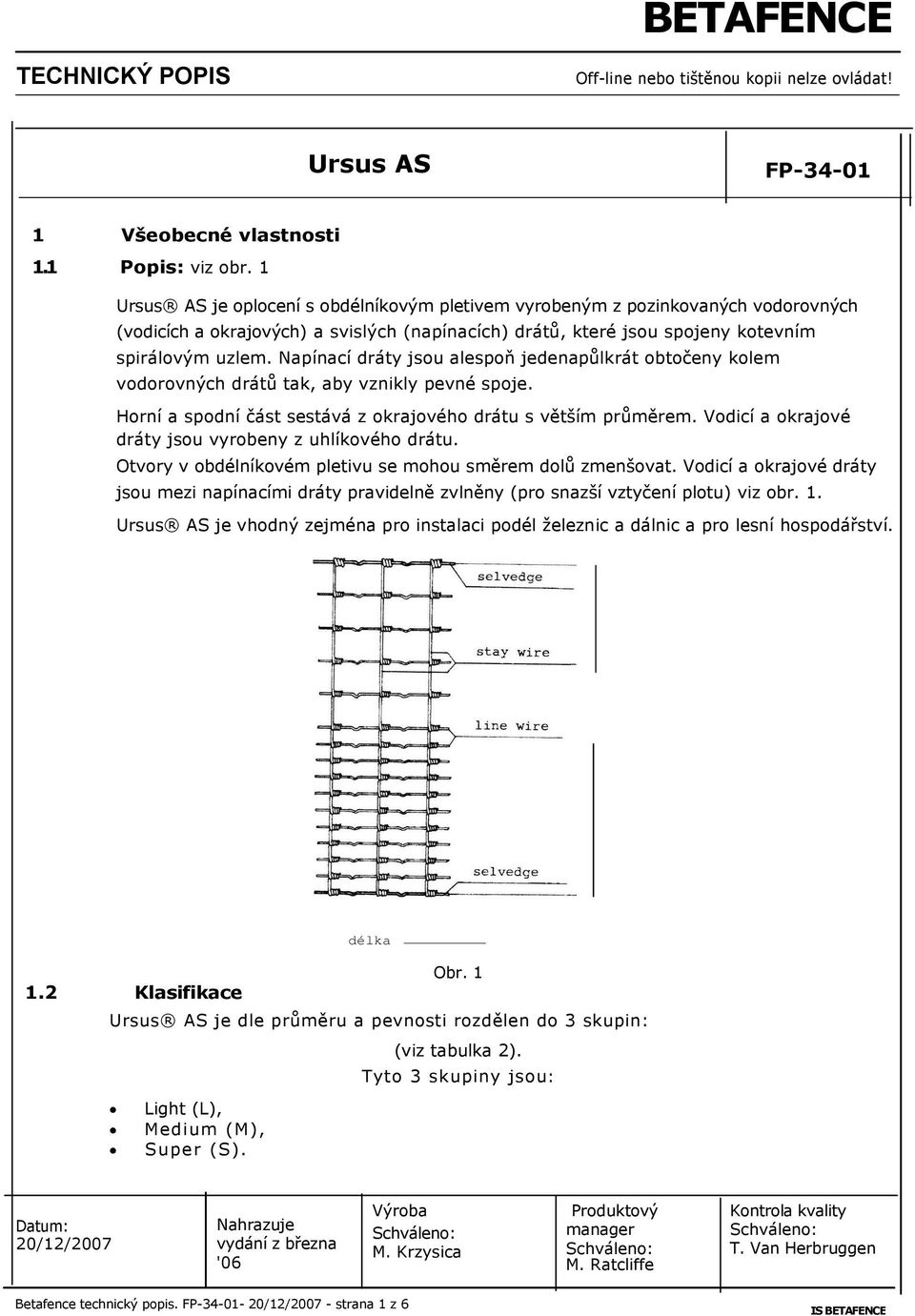

1 BETAFENCE TECHNICKÝ POPIS Off-line nebo tištěnou kopii nelze ovládat! Ursus AS FP Všeobecné vlastnosti 1.1 Popis: viz obr. 1 Ursus AS je oplocení s obdélníkovým pletivem vyrobeným z pozinkovaných vodorovných (vodicích a okrajových) a svislých (napínacích) drátů, které jsou spojeny kotevním spirálovým uzlem. Napínací dráty jsou alespoň jedenapůlkrát obtočeny kolem vodorovných drátů tak, aby vznikly pevné spoje. Horní a spodní část sestává z okrajového drátu s větším průměrem. Vodicí a okrajové dráty jsou vyrobeny z uhlíkového drátu. Otvory v obdélníkovém pletivu se mohou směrem dolů zmenšovat. Vodicí a okrajové dráty jsou mezi napínacími dráty pravidelně zvlněny (pro snazší vztyčení plotu) viz obr. 1. Ursus AS je vhodný zejména pro instalaci podél železnic a dálnic a pro lesní hospodářství. 1.2 Klasifikace délka Obr. 1 Ursus AS je dle průměru a pevnosti rozdělen do 3 skupin: Light (L), Medium (M), Super (S). (viz tabulka 2). Tyto 3 skupiny jsou: Datum: 20/12/2007 Nahrazuje vydání z března '06 Výroba Schváleno: M. Krzysica Produktový manager Schváleno: M. Ratcliffe Kontrola kvality Schváleno: T. Van Herbruggen Betafence technický popis. FP /12/ strana 1 z 6 IS BETAFENCE

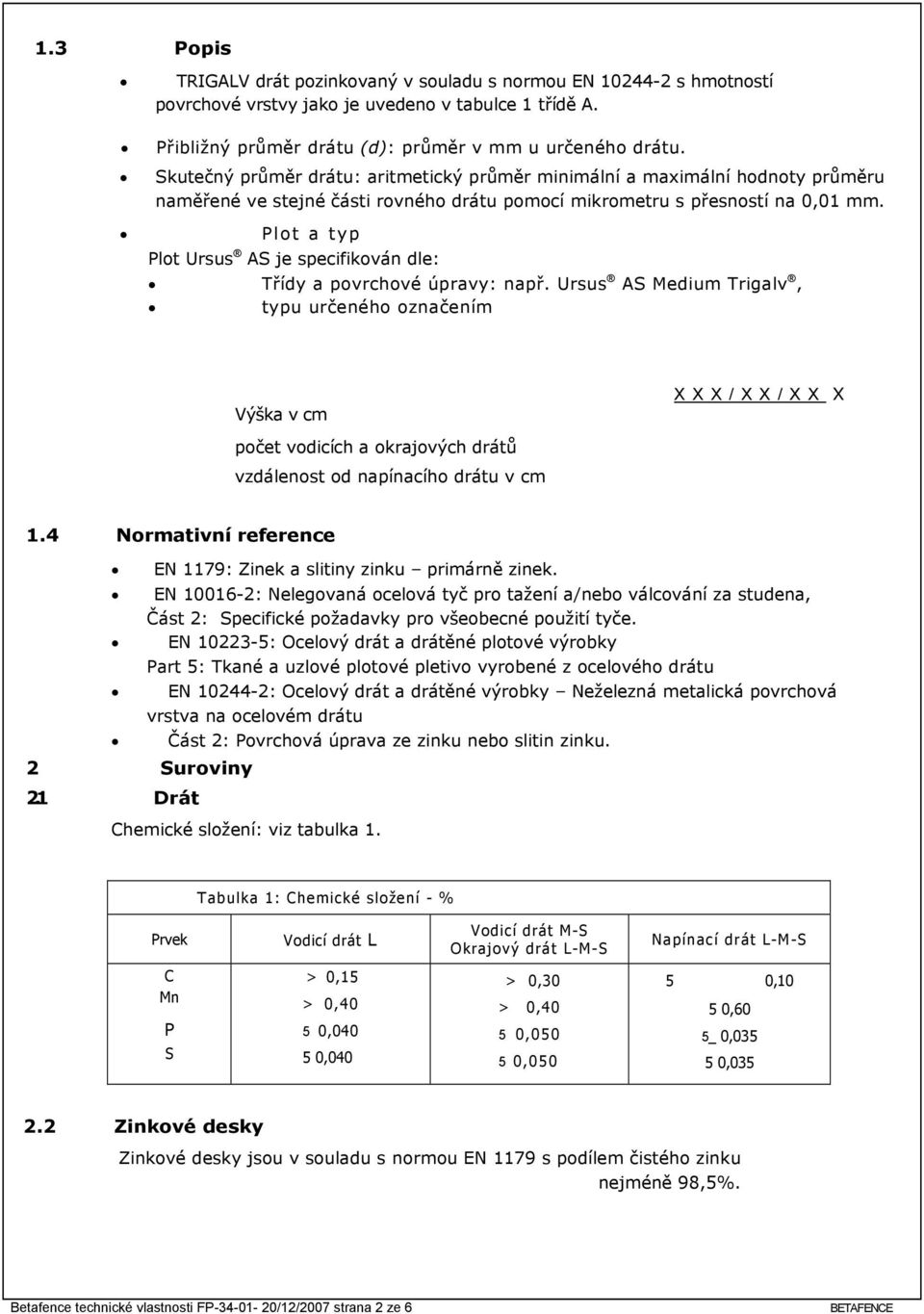

2 1.3 Popis TRIGALV drát pozinkovaný v souladu s normou EN s hmotností povrchové vrstvy jako je uvedeno v tabulce 1 třídě A. Přibližný průměr drátu (d): průměr v mm u určeného drátu. Skutečný průměr drátu: aritmetický průměr minimální a maximální hodnoty průměru naměřené ve stejné části rovného drátu pomocí mikrometru s přesností na 0,01 mm. Plot a typ Plot Ursus AS je specifikován dle: Třídy a povrchové úpravy: např. Ursus AS Medium Trigalv, typu určeného označením Výška v cm X X X / X X / X X X počet vodicích a okrajových drátů vzdálenost od napínacího drátu v cm 1.4 Normativní reference EN 1179: Zinek a slitiny zinku primárně zinek. EN : Nelegovaná ocelová tyč pro tažení a/nebo válcování za studena, Část 2: Specifické požadavky pro všeobecné použití tyče. EN : Ocelový drát a drátěné plotové výrobky Part 5: Tkané a uzlové plotové pletivo vyrobené z ocelového drátu EN : Ocelový drát a drátěné výrobky Neželezná metalická povrchová vrstva na ocelovém drátu Část 2: Povrchová úprava ze zinku nebo slitin zinku. 2 Suroviny 2.1 Drát Chemické složení: viz tabulka 1. Tabulka 1: Chemické složení - % Prvek Vodicí drát L Vodicí drát M-S Okrajový drát L-M-S Napínací drát L-M-S C Mn P S > 0,15 > 0,40 5 0, ,040 > 0,30 > 0,40 5 0, , ,10 5 0,60 5_ 0, , Zinkové desky Zinkové desky jsou v souladu s normou EN 1179 s podílem čistého zinku nejméně 98,5%. Betafence technické vlastnosti FP /12/2007 strana 2 ze 6 BETAFENCE

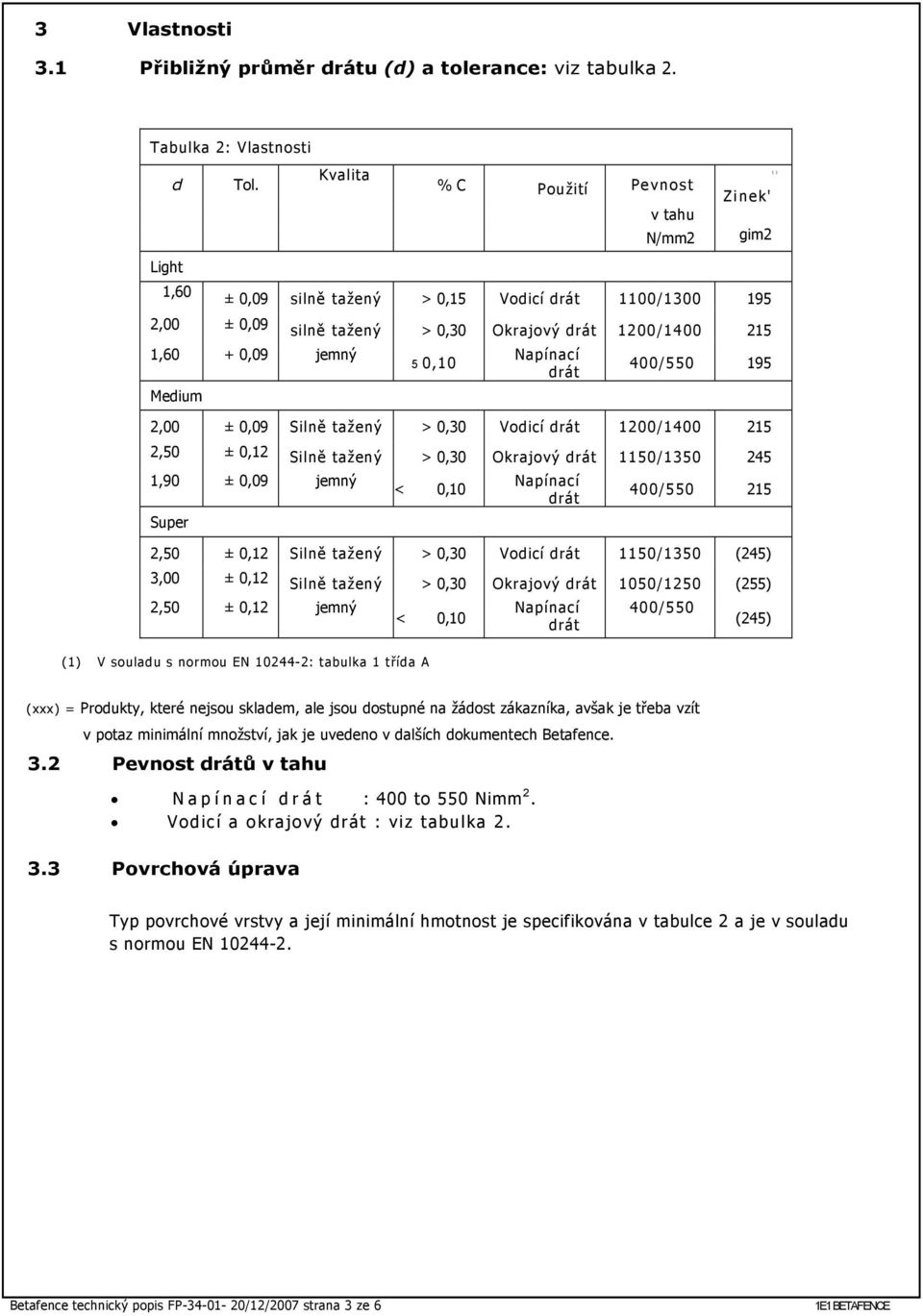

3 3 Vlastnosti 3.1 Přibližný průměr drátu (d) a tolerance: viz tabulka 2. Tabulka 2: Vlastnosti Light d Tol. 1,60 2,00 ± 0,09 Kvalita % C Použití Pevnost v tahu N/mm2 Zinek' gim2 ± 0,09 silně tažený > 0,15 Vodicí drát 1100/ ,60 + 0,09 jemný Medium silně tažený > 0,30 Okrajový drát 1200/ ,10 Napínací drát 400/ ,00 ± 0,09 Silně tažený > 0,30 Vodicí drát 1200/ ,50 ± 0,12 Silně tažený > 0,30 Okrajový drát 1150/ ( ) 1,90 ± 0,09 jemný Super < 0,10 Napínací drát 400/ ,50 ± 0,12 Silně tažený > 0,30 Vodicí drát 1150/1350 (245) 3,00 ± 0,12 Silně tažený > 0,30 Okrajový drát 1050/1250 (255) 2,50 ± 0,12 jemný < 0,10 Napínací drát 400/550 (245) (1) V souladu s normou EN : tabulka 1 třída A (xxx) = Produkty, které nejsou skladem, ale jsou dostupné na žádost zákazníka, avšak je třeba vzít v potaz minimální množství, jak je uvedeno v dalších dokumentech Betafence. 3.2 Pevnost drátů v tahu N a p í n a c í d r á t : 400 to 550 Nimm 2. Vodicí a okrajový drát : viz tabulka Povrchová úprava Typ povrchové vrstvy a její minimální hmotnost je specifikována v tabulce 2 a je v souladu s normou EN Betafence technický popis FP /12/2007 strana 3 ze 6 1E1 BETAFENCE

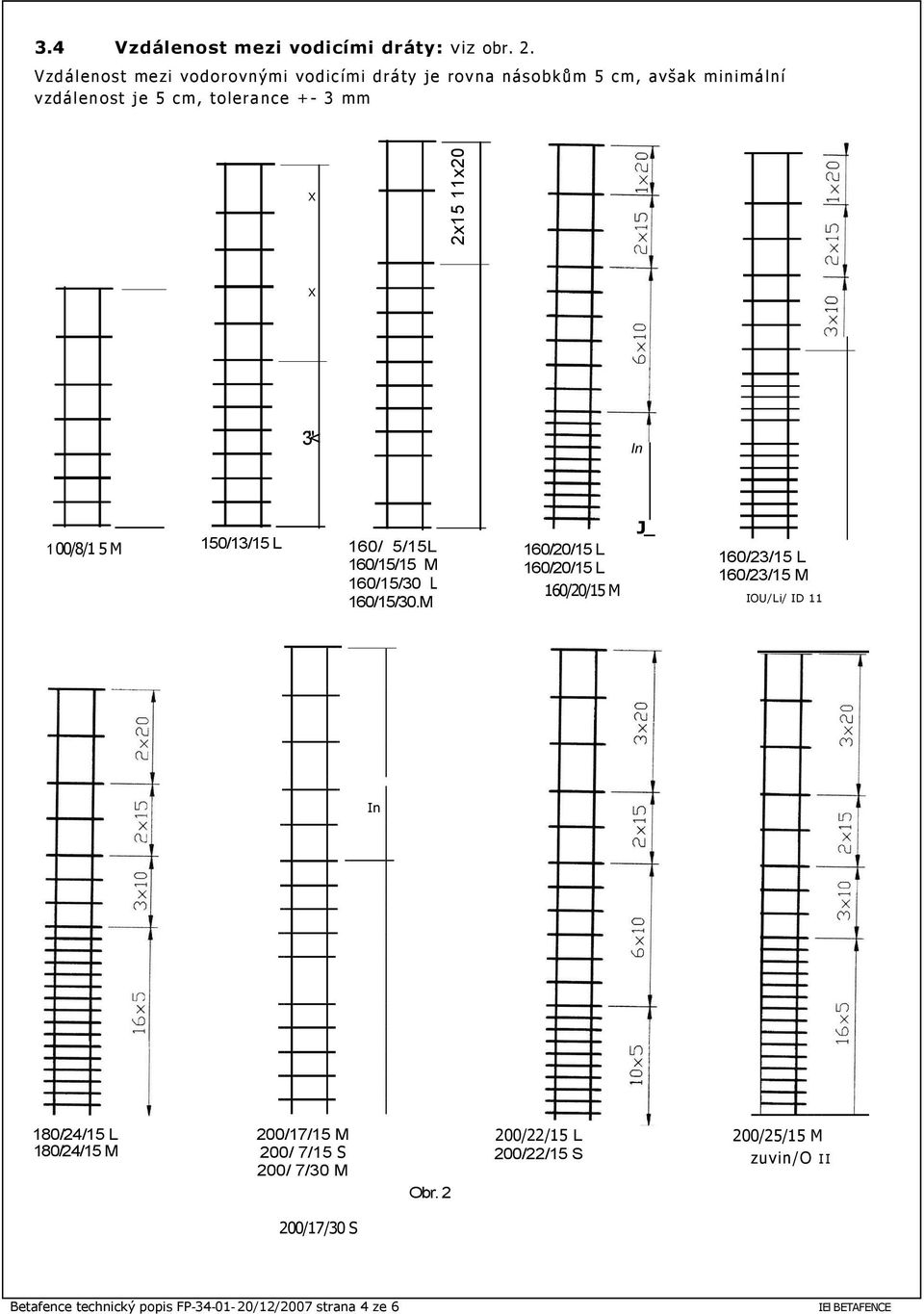

4 3.4 Vzdálenost mezi vodicími dráty: viz obr. 2. Vzdálenost mezi vodorovnými vodicími dráty je rovna násobkům 5 cm, avšak minimální vzdálenost je 5 cm, tolerance +- 3 mm X 2x15 11x20 X 3"< In 100/8/1 5 M 150/13/15 L 160/ 5/15L 160/15/15 M 160/15/30 L 160/15/30.M 160/20/15 L 160/20/15 L 160/20/15 M J_ 160/23/15 L 160/23/15 M IOU/Li/ ID 11 In 180/24/15 L 180/24/15 M 200/17/15 M 200/ 7/15 S 200/ 7/30 M Obr /22/15 L 200/22/15 S 200/25/15 M zuvin/o II 200/17/30 S Betafence technický popis FP /12/2007 strana 4 ze 6 IEl BETAFENCE

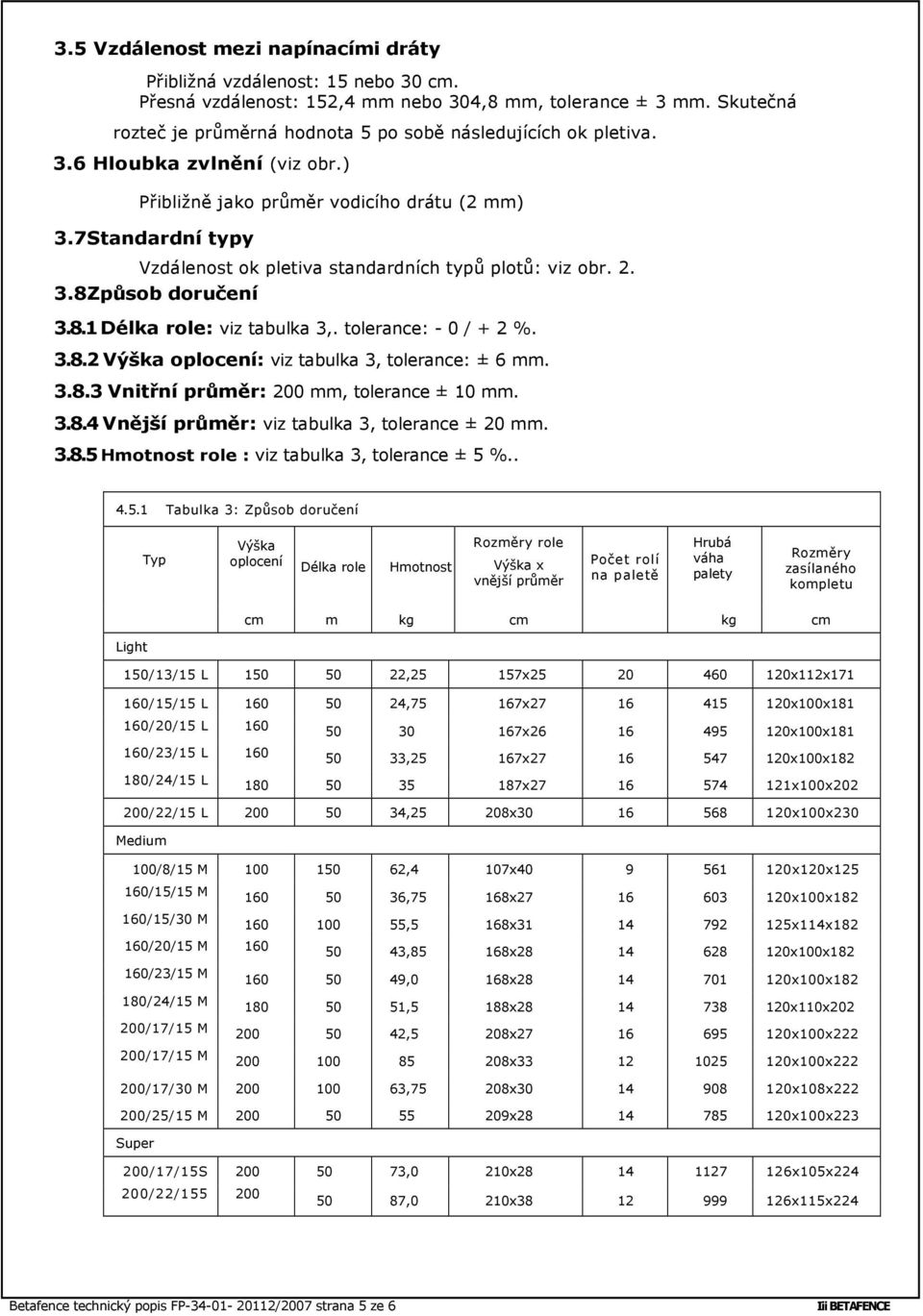

5 3.5 Vzdálenost mezi napínacími dráty Přibližná vzdálenost: 15 nebo 30 cm. Přesná vzdálenost: 152,4 mm nebo 304,8 mm, tolerance ± 3 mm. Skutečná rozteč je průměrná hodnota 5 po sobě následujících ok pletiva. 3.6 Hloubka zvlnění (viz obr.) Přibližně jako průměr vodicího drátu (2 mm) 3.7Standardní typy Vzdálenost ok pletiva standardních typů plotů: viz obr Způsob doručení Délka role: viz tabulka 3,. tolerance: - 0 / + 2 % Výška oplocení: viz tabulka 3, tolerance: ± 6 mm Vnitřní průměr: 200 mm, tolerance ± 10 mm Vnější průměr: viz tabulka 3, tolerance ± 20 mm Hmotnost role : viz tabulka 3, tolerance ± 5 % Tabulka 3: Způsob doručení Typ Výška oplocení Délka role Rozměry role Hmotnost Výška x vnější průměr Počet rolí na paletě Hrubá váha palety Rozměry zasílaného kompletu cm m kg cm kg cm Light 150/13/15 L ,25 157x x112x /15/15 L ,75 167x x100x /20/15 L x x100x /23/15 L ,25 167x x100x /24/15 L x x100x /22/15 L ,25 208x x100x230 Medium 100/8/15 M ,4 107x x120x /15/15 M ,75 168x x100x /15/30 M ,5 168x x114x /20/15 M ,85 168x x100x /23/15 M ,0 168x x100x /24/15 M ,5 188x x110x /17/15 M ,5 208x x100x /17/15 M x x100x /17/30 M ,75 208x x108x /25/15 M x x100x223 Super 200/17/15S ,0 210x x105x /22/ ,0 210x x115x224 Betafence technický popis FP /2007 strana 5 ze 6 Iii BETAFENCE

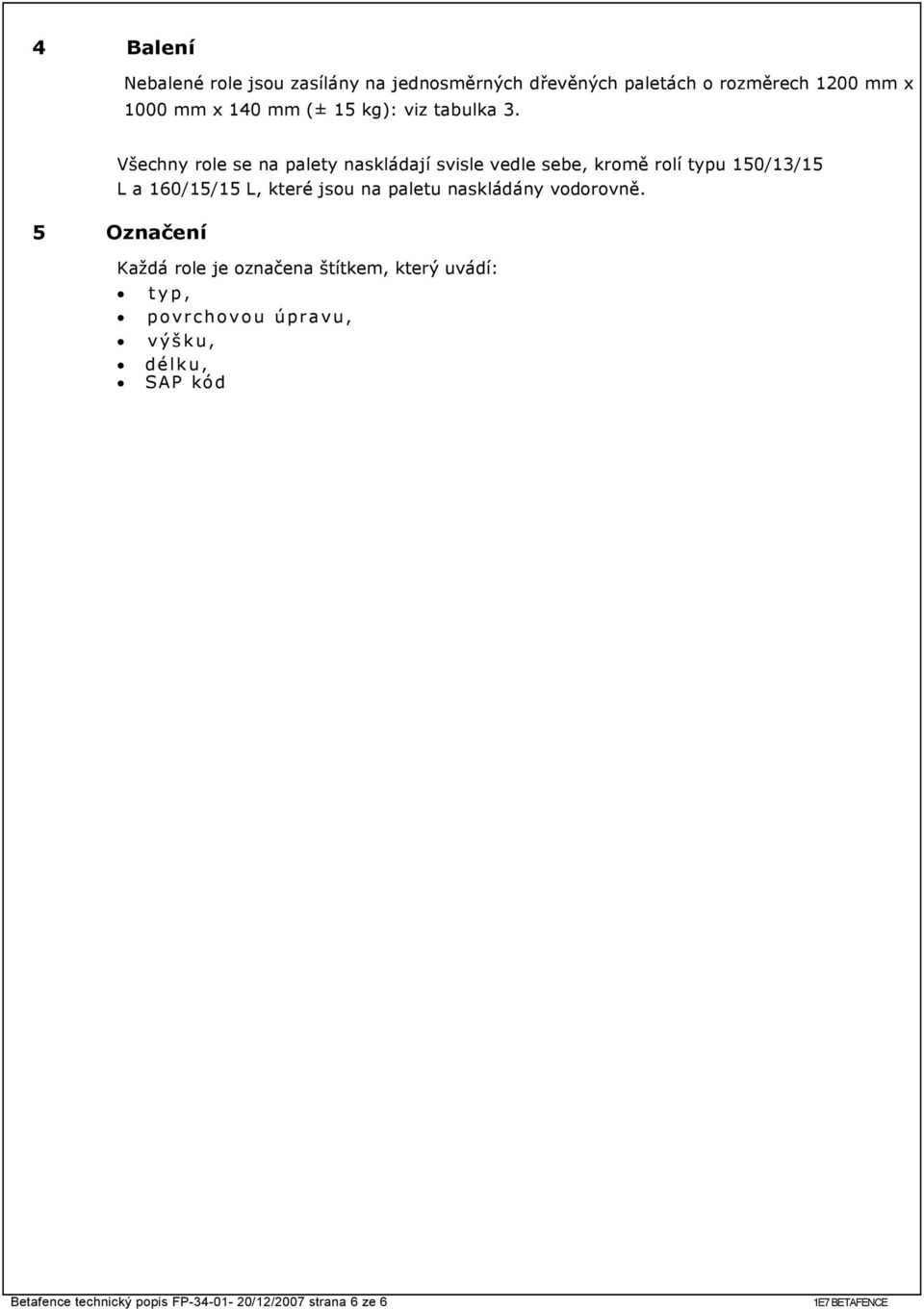

6 4 Balení Nebalené role jsou zasílány na jednosměrných dřevěných paletách o rozměrech 1200 mm x 1000 mm x 140 mm (± 15 kg): viz tabulka 3. Všechny role se na palety naskládají svisle vedle sebe, kromě rolí typu 150/13/15 L a 160/15/15 L, které jsou na paletu naskládány vodorovně. 5 Označení Každá role je označena štítkem, který uvádí: typ, povrchovou úpravu, výšku, délku, SAP kód Betafence technický popis FP /12/2007 strana 6 ze 6 1E7 BETAFENCE
