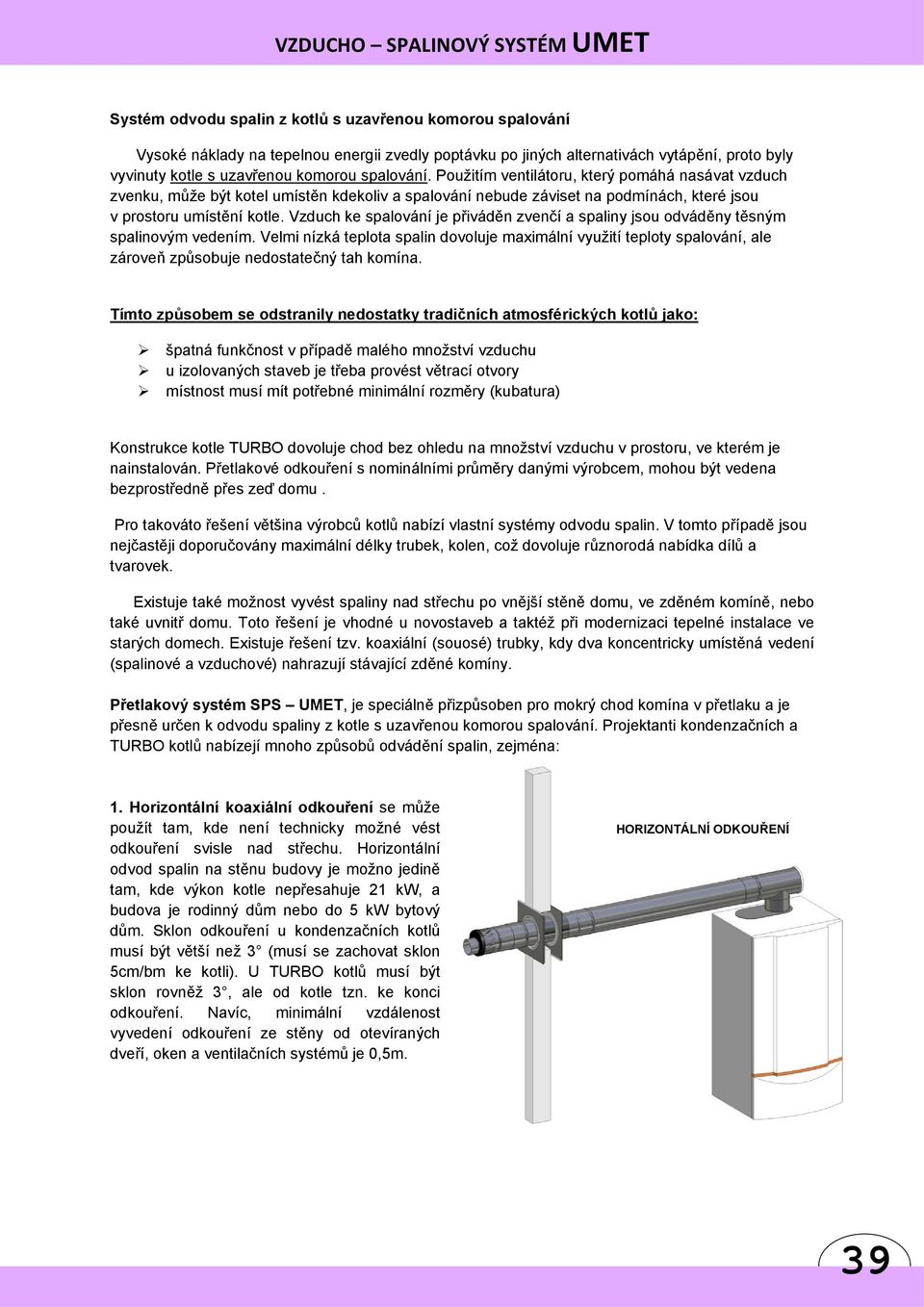

1 VZUCO SPAINOVÝ SYSTÉM UMET Systém odvodu spalin z kotlů s uzavřenou komorou spalování Vysoké náklady na tepelnou energii zvedly poptávku po jiných alternativách vytápění, proto byly vyvinuty kotle s uzavřenou komorou spalování. Použitím ventilátoru, který pomáhá nasávat vzduch zvenku, může být kotel umístěn kdekoliv a spalování nebude záviset na podmínách, které jsou v prostoru umístění kotle. Vzduch ke spalování je přiváděn zvenčí a spaliny jsou odváděny těsným spalinovým vedením. Velmi nízká teplota spalin dovoluje maximální využití teploty spalování, ale zároveň způsobuje nedostatečný tah komína. Tímto způsobem se odstranily nedostatky tradičních atmosférických kotlů jako: špatná funkčnost v případě malého množství vzduchu u izolovaných staveb je třeba provést větrací otvory místnost musí mít potřebné minimální rozměry (kubatura) Konstrukce kotle TURBO dovoluje chod bez ohledu na množství vzduchu v prostoru, ve kterém je nainstalován. Přetlakové odkouření s nominálními průměry danými výrobcem, mohou být vedena bezprostředně přes zeď domu. Pro takováto řešení většina výrobců kotlů nabízí vlastní systémy odvodu spalin. V tomto případě jsou nejčastěji doporučovány maximální délky trubek, kolen, což dovoluje různorodá nabídka dílů a tvarovek. Existuje také možnost vyvést spaliny nad střechu po vnější stěně domu, ve zděném komíně, nebo také uvnitř domu. Toto řešení je vhodné u novostaveb a taktéž při modernizaci tepelné instalace ve starých domech. Existuje řešení tzv. koaxiální (souosé) trubky, kdy dva koncentricky umístěná vedení (spalinové a vzduchové) nahrazují stávající zděné komíny. Přetlakový systém SPS UMET, je speciálně přizpůsoben pro mokrý chod komína v přetlaku a je přesně určen k odvodu spaliny z kotle s uzavřenou komorou spalování. Projektanti kondenzačních a TURBO kotlů nabízejí mnoho způsobů odvádění spalin, zejména: 1. orizontální koaxiální odkouření se může použít tam, kde není technicky možné vést odkouření svisle nad střechu. orizontální odvod spalin na stěnu budovy je možno jedině tam, kde výkon kotle nepřesahuje 21 kw, a budova je rodinný dům nebo do 5 kw bytový dům. Sklon odkouření u kondenzačních kotlů musí být větší než 3 (musí se zachovat sklon 5cm/bm ke kotli). U TURBO kotlů musí být sklon rovněž 3, ale od kotle tzn. ke konci odkouření. Navíc, minimální vzdálenost vyvedení odkouření ze stěny od otevíraných dveří, oken a ventilačních systémů je 0,5m. ORIZONTÁNÍ OKOUŘENÍ 39

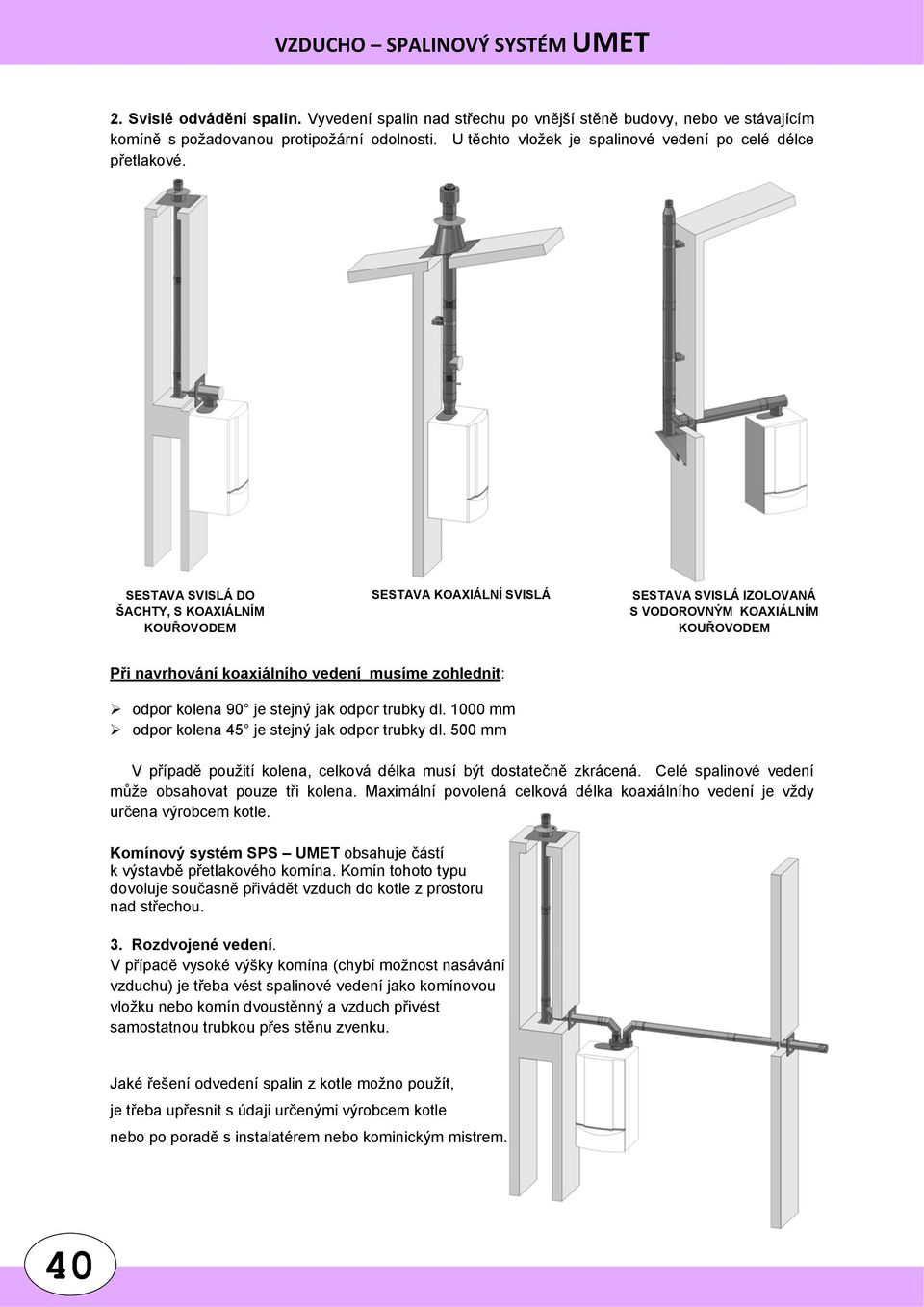

2 VZUCO SPAINOVÝ SYSTÉM UMET 2. Svislé odvádění spalin. Vyvedení spalin nad střechu po vnější stěně budovy, nebo ve stávajícím komíně s požadovanou protipožární odolnosti. U těchto vložek je spalinové vedení po celé délce přetlakové. SESTAVA SVISÁ O ŠACTY, S KOAXIÁNÍM KOUŘOVOEM SESTAVA KOAXIÁNÍ SVISÁ SESTAVA SVISÁ IZOOVANÁ S VOOROVNÝM KOAXIÁNÍM KOUŘOVOEM Při navrhování koaxiálního vedení musíme zohlednit: odpor kolena 90 je stejný jak odpor trubky dl mm odpor kolena 45 je stejný jak odpor trubky dl. 500 mm V případě použití kolena, celková délka musí být dostatečně zkrácená. Celé spalinové vedení může obsahovat pouze tři kolena. Maximální povolená celková délka koaxiálního vedení je vždy určena výrobcem kotle. Komínový systém SPS UMET obsahuje částí k výstavbě přetlakového komína. Komín tohoto typu dovoluje současně přivádět vzduch do kotle z prostoru nad střechou. 3. Rozdvojené vedení. V případě vysoké výšky komína (chybí možnost nasávání vzduchu) je třeba vést spalinové vedení jako komínovou vložku nebo komín dvoustěnný a vzduch přivést samostatnou trubkou přes stěnu zvenku. Jaké řešení odvedení spalin z kotle možno použít, je třeba upřesnit s údaji určenými výrobcem kotle nebo po poradě s instalatérem nebo kominickým mistrem. 40

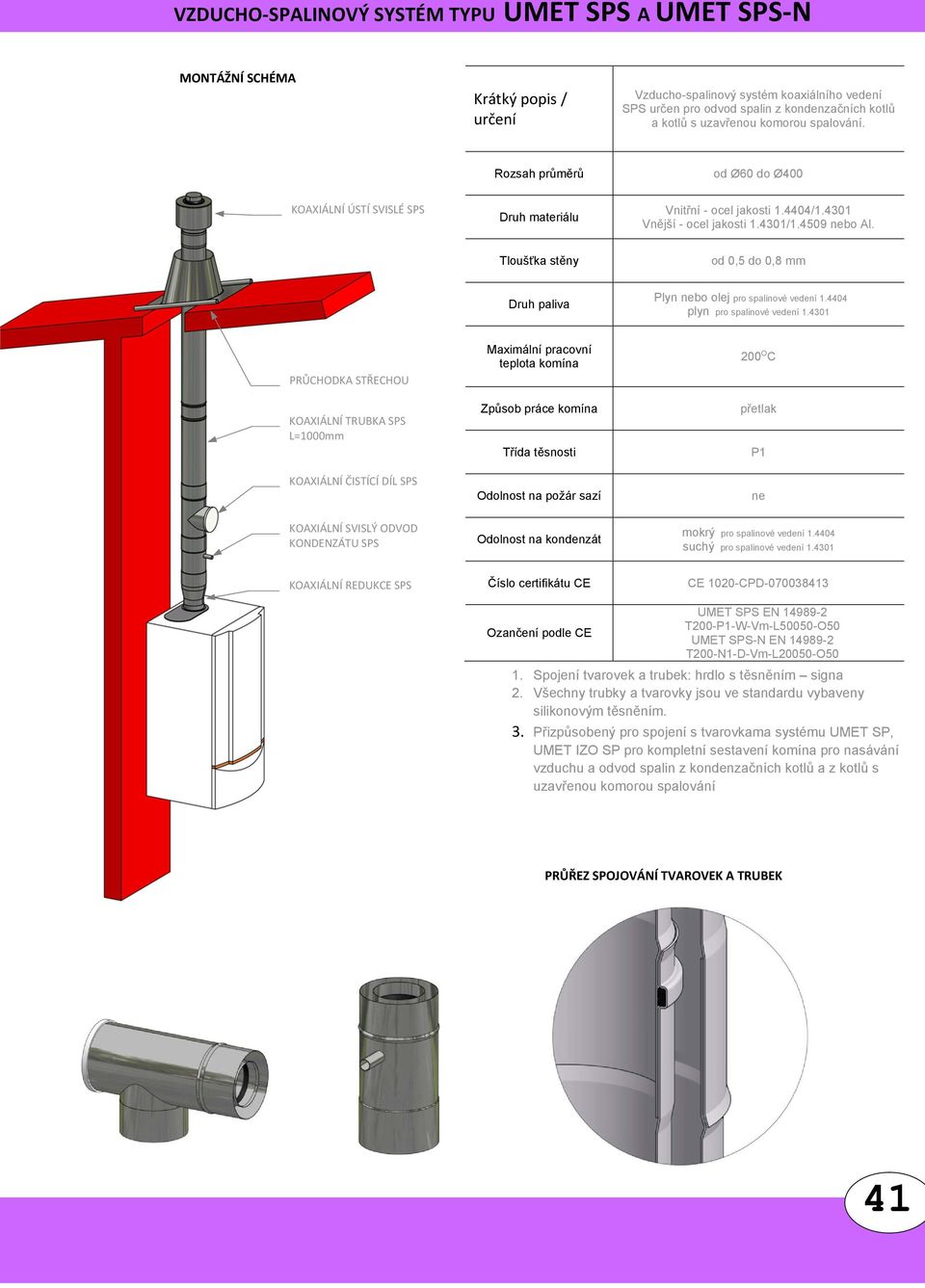

3 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N MONTÁŽNÍ SCÉMA Krátký popis / určení Vzducho-spalinový systém koaxiálního vedení SPS určen pro odvod spalin z kondenzačních kotlů a kotlů s uzavřenou komorou spalování. Rozsah průměrů od Ø60 do Ø400 KOAXIÁNÍ ÚSTÍ SVISÉ SPS ruh materiálu Vnitřní - ocel jakosti / Vnější - ocel jakosti / nebo Al. Tloušťka stěny od 0,5 do 0,8 mm ruh paliva Plyn nebo olej pro spalinové vedení plyn pro spalinové vedení PRŮCOKA STŘECOU KOAXIÁNÍ TRUBKA SPS =1000mm KOAXIÁNÍ ČISTÍCÍ Í SPS KOAXIÁNÍ SVISÝ OVO KONENZÁTU SPS Maximální pracovní teplota komína Způsob práce komína Třída těsnosti Odolnost na požár sazí Odolnost na kondenzát 200 O C přetlak P1 ne mokrý pro spalinové vedení suchý pro spalinové vedení KOAXIÁNÍ REUKCE SPS Číslo certifikátu CE CE 1020-CP UMET SPS EN T200-P1-W-Vm O50 Ozančení podle CE UMET SPS-N EN T200-N1--Vm O50 1. Spojení tvarovek a trubek: hrdlo s těsněním signa 2. Všechny trubky a tvarovky jsou ve standardu vybaveny silikonovým těsněním. 3. Přizpůsobený pro spojení s tvarovkama systému UMET SP, UMET IZO SP pro kompletní sestavení komína pro nasávání vzduchu a odvod spalin z kondenzačních kotlů a z kotlů s uzavřenou komorou spalování PRŮŘEZ SPOJOVÁNÍ TVAROVEK A TRUBEK 41

4 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N RRK w SPS Trubka koaxiální délky ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT. Č. SPS Trubka koaxiální =1000mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =750mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =600mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =500mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =400mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =250mm RRK XXX RRK XXX RRK XXX SPS Trubka koaxiální =200mm RRK XXX RRK XXX RRK XXX ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT. Č. w RPK SPS Trubka koaxiální se vstupem pro měření emisí =1000mm RPK XXX RPK XXX RPK XXX SPS Trubka koaxiální se vstupem pro měření emisí =500mm RPK XXX RPK XXX RPK XXX SPS Trubka koaxiální se vstupem pro měření emisí =250mm SPS Trubka koaxiální se vstupem pro měření emisí délky RPK XXX RPK XXX RPK XXX 1 o18 TAK w ROZMĚR Ø80/125 Ø100/150 w [mm] [mm] SPS Teleskopický díl koaxiální s rozsahem regulace = mm KAT. Č. TAK XXX TAK XXX 1 [mm] SPS Teleskopický díl koaxiální s rozsahem regulace = mm KAT. Č. TAK XXX TAK XXX 1 [mm] SPS Teleskopický díl koaxiální s rozsahem regulace = mm KAT. Č. TAK XXX TAK XXX 1 [mm] SPS Teleskopický díl koaxiální s rozsahem regulace = mm KAT. Č. TAK XXX TAK XXX 1 [mm] SPS Teleskopický díl koaxiální s rozsahem regulace XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě

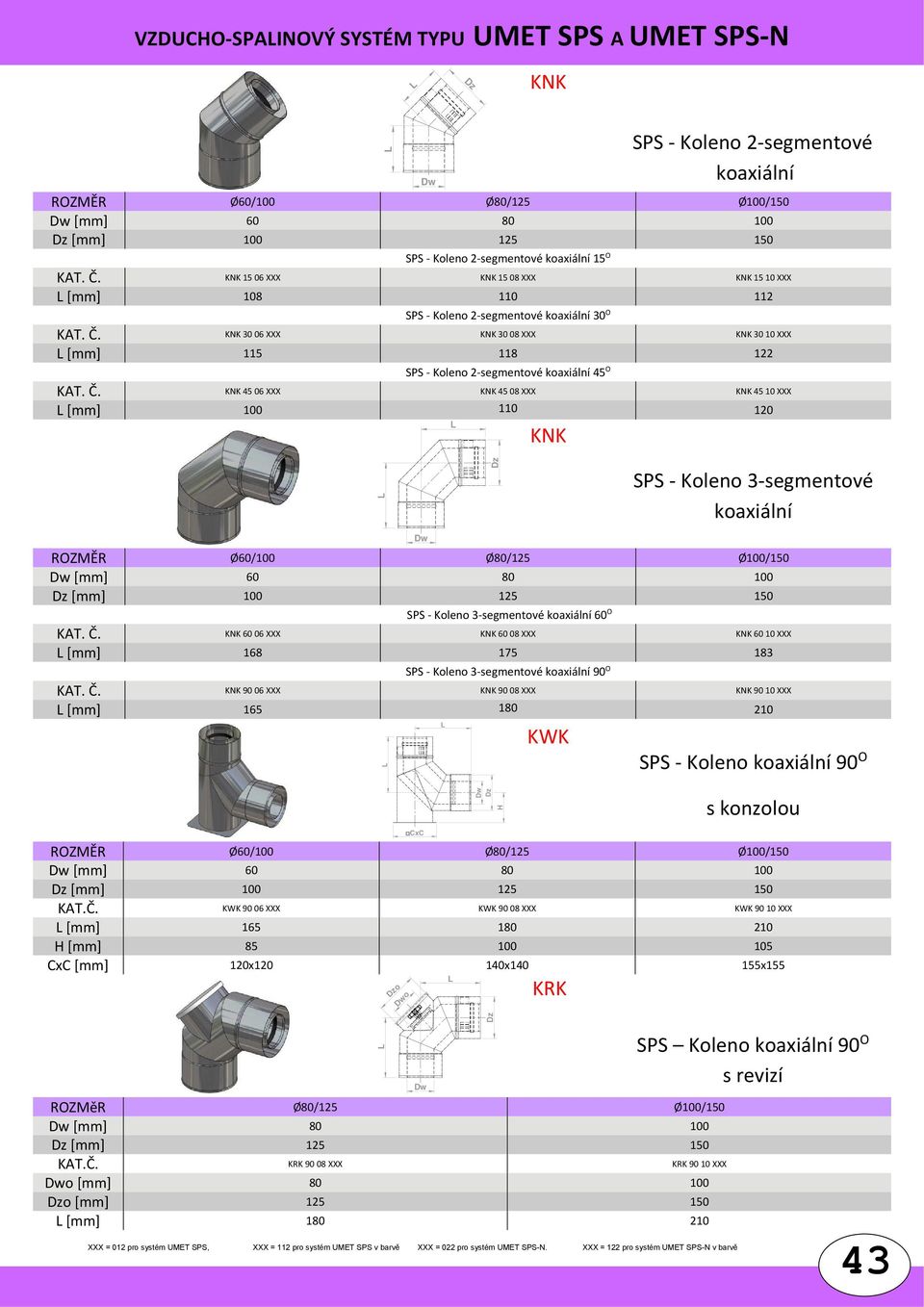

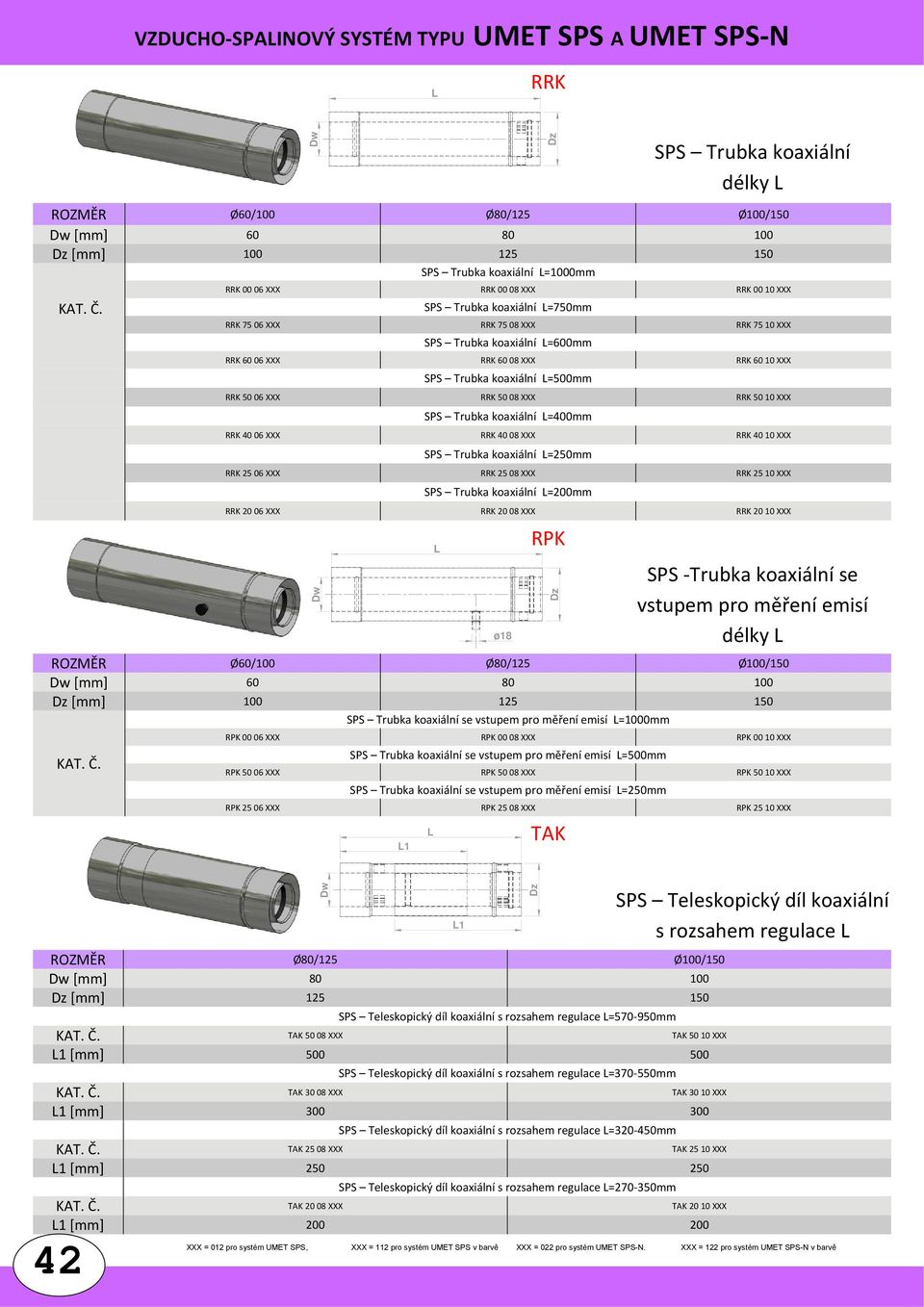

5 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N KNK SPS Koleno 2 segmentové koaxiální ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] SPS Koleno 2 segmentové koaxiální 15 O KAT. Č. KNK XXX KNK XXX KNK XXX [mm] SPS Koleno 2 segmentové koaxiální 30 O KAT. Č. KNK XXX KNK XXX KNK XXX [mm] SPS Koleno 2 segmentové koaxiální 45 O KAT. Č. KNK XXX KNK XXX KNK XXX [mm] SPS Koleno 3 segmentové koaxiální ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] SPS Koleno 3 segmentové koaxiální 60 O KAT. Č. KNK XXX KNK XXX KNK XXX [mm] SPS Koleno 3 segmentové koaxiální 90 O KAT. Č. KNK XXX KNK XXX KNK XXX [mm] w w KNK KWK SPS Koleno koaxiální 90 O w s konzolou ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. KWK XXX KWK XXX KWK XXX [mm] [mm] CxC [mm] 120x x x155 o wo ROZMěR Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. KRK XXX KRK XXX wo [mm] o [mm] [mm] CxC KRK XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě w SPS Koleno koaxiální 90 O s revizí 43

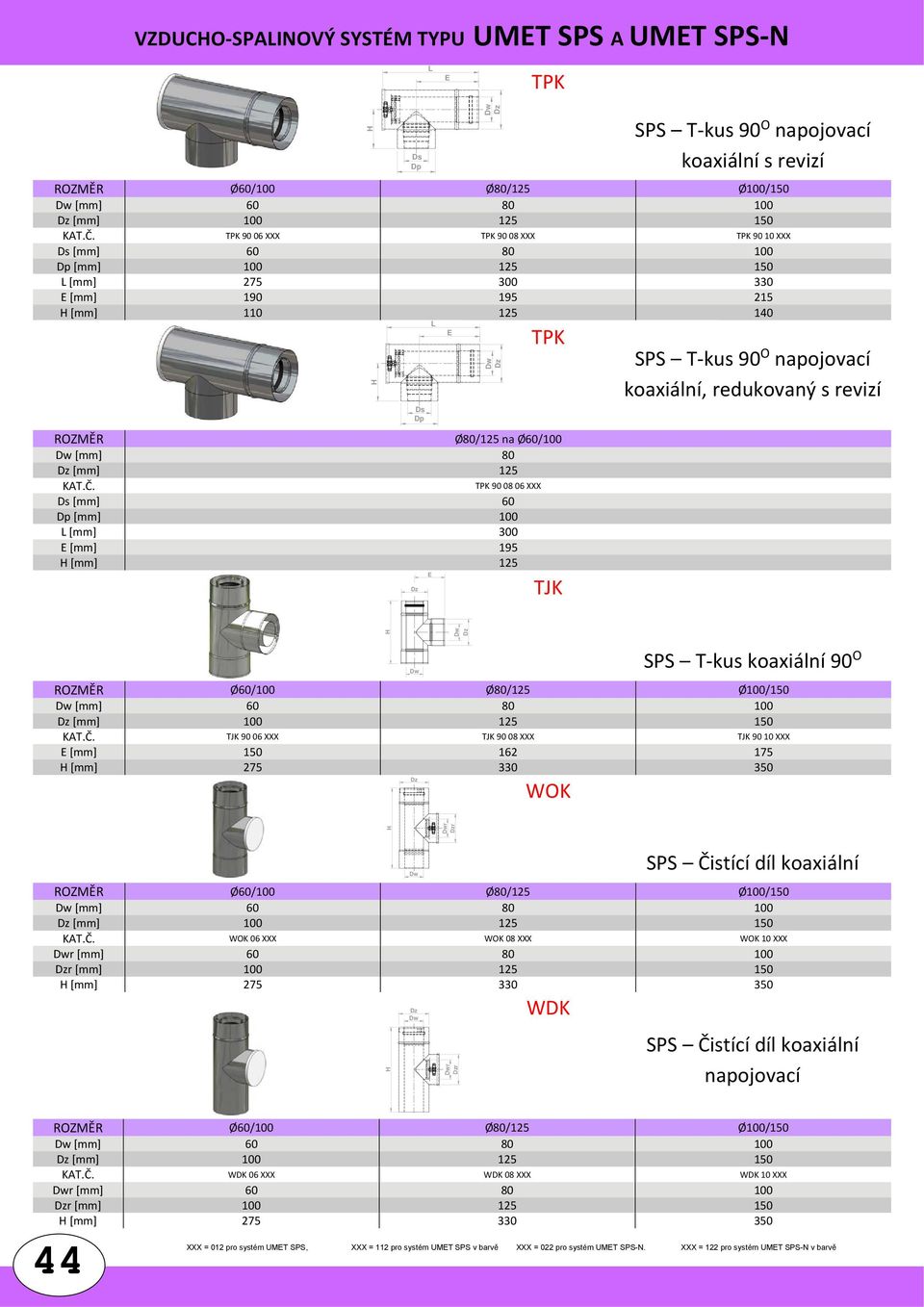

6 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N E TPK ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. TPK XXX TPK XXX TPK XXX s [mm] p [mm] [mm] E [mm] [mm] ROZMĚR Ø80/125 na Ø60/100 w [mm] 80 [mm] 125 KAT.Č. TPK XXX s [mm] 60 p [mm] 100 [mm] 300 E [mm] 195 [mm] 125 s p s p E E w w TPK TJK SPS T kus 90 O napojovací koaxiální s revizí SPS T kus 90 O napojovací koaxiální, redukovaný s revizí ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. TJK XXX TJK XXX TJK XXX E [mm] [mm] WOK wr r w w SPS T kus koaxiální 90 O w ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. WOK 06 XXX WOK 08 XXX WOK 10 XXX wr [mm] r [mm] [mm] w wr r WK SPS Čistící díl koaxiální SPS Čistící díl koaxiální napojovací ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. WK 06 XXX WK 08 XXX WK 10 XXX wr [mm] r [mm] [mm] XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě

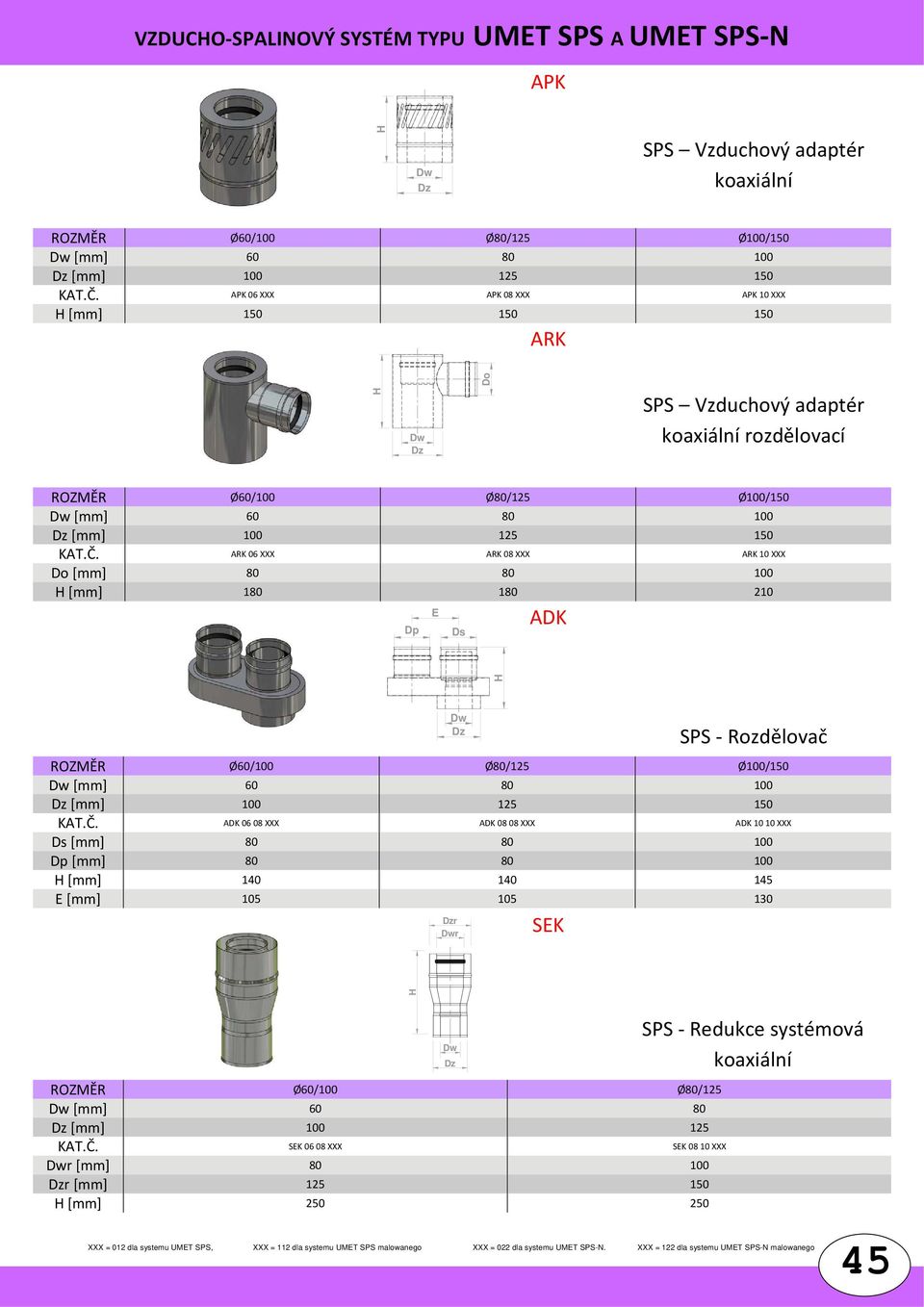

7 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N APK w SPS Vzduchový adaptér koaxiální ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. APK 06 XXX APK 08 XXX APK 10 XXX [mm] ARK w o SPS Vzduchový adaptér koaxiální rozdělovací ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. ARK 06 XXX ARK 08 XXX ARK 10 XXX o [mm] [mm] p s AK SPS Rozdělovač ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. AK XXX AK XXX AK XXX s [mm] p [mm] [mm] E [mm] w r wr SEK w SPS Redukce systémová koaxiální ROZMĚR Ø60/100 Ø80/125 w [mm] [mm] KAT.Č. SEK XXX SEK XXX wr [mm] r [mm] [mm] XXX = 012 dla systemu UMET SPS, XXX = 112 dla systemu UMET SPS malowanego XXX = 022 dla systemu UMET SPS-N. XXX = 122 dla systemu UMET SPS-N malowanego 45

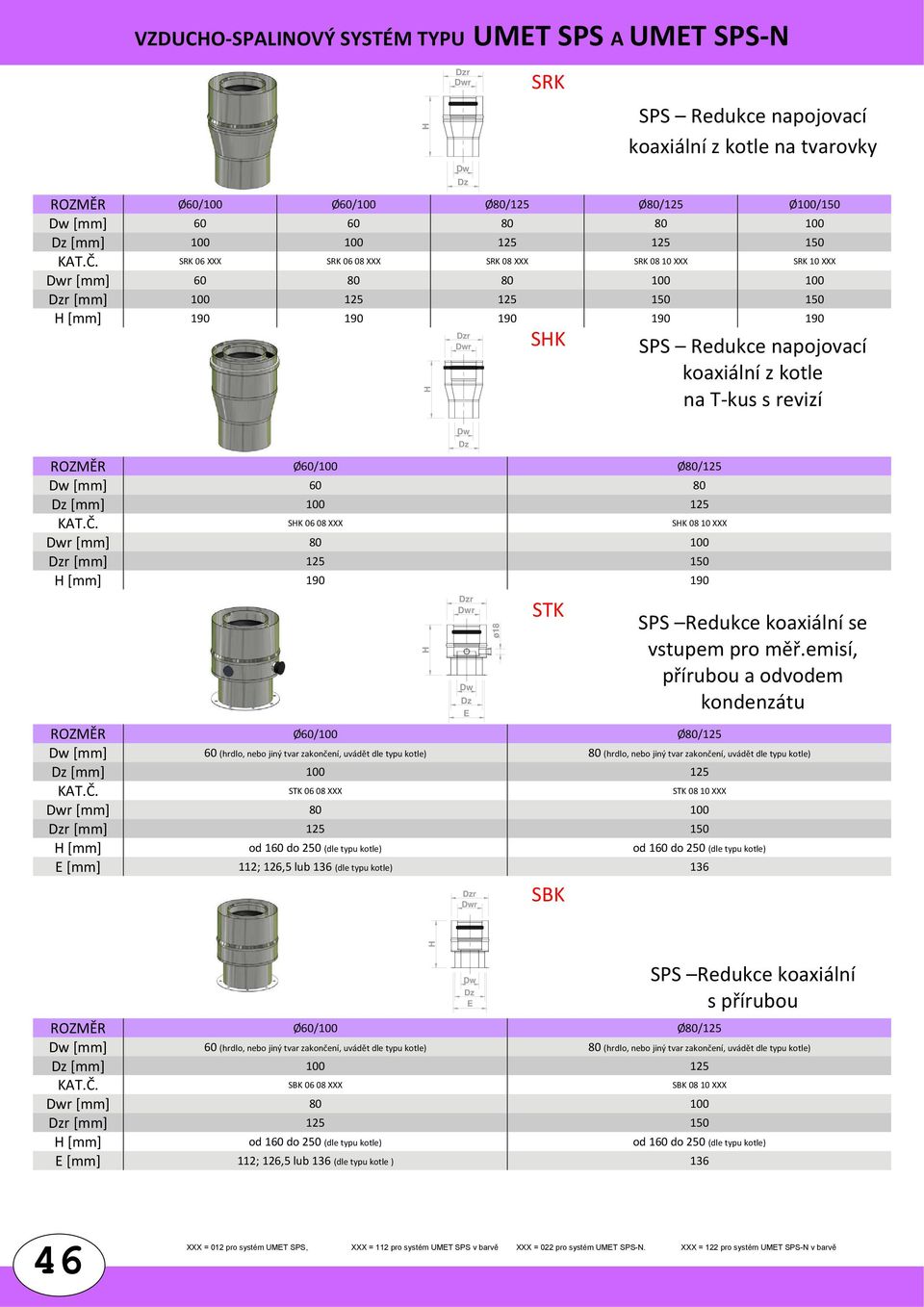

8 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N ROZMĚR Ø60/100 Ø60/100 Ø80/125 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. SRK 06 XXX SRK XXX SRK 08 XXX SRK XXX SRK 10 XXX wr [mm] r [mm] [mm] ROZMĚR Ø60/100 Ø80/125 w [mm] [mm] KAT.Č. SK XXX SK XXX wr [mm] r [mm] [mm] SPS Redukce napojovací koaxiální z kotle na tvarovky ROZMĚR Ø60/100 Ø80/125 w [mm] 60 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 80 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) [mm] KAT.Č. STK XXX STK XXX wr [mm] r [mm] [mm] od 160 do 250 (dle typu kotle) od 160 do 250 (dle typu kotle) E [mm] 112; 126,5 lub 136 (dle typu kotle) 136 r wr w r wr w r wr w E r wr o18 SRK SK STK SBK SPS Redukce napojovací koaxiální z kotle na T kus s revizí SPS Redukce koaxiální se vstupem pro měř.emisí, přírubou a odvodem kondenzátu SPS Redukce koaxiální s přírubou ROZMĚR Ø60/100 Ø80/125 w [mm] 60 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 80 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) [mm] KAT.Č. SBK XXX SBK XXX wr [mm] r [mm] [mm] od 160 do 250 (dle typu kotle) od 160 do 250 (dle typu kotle) E [mm] 112; 126,5 lub 136 (dle typu kotle ) 136 w E 46 XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě

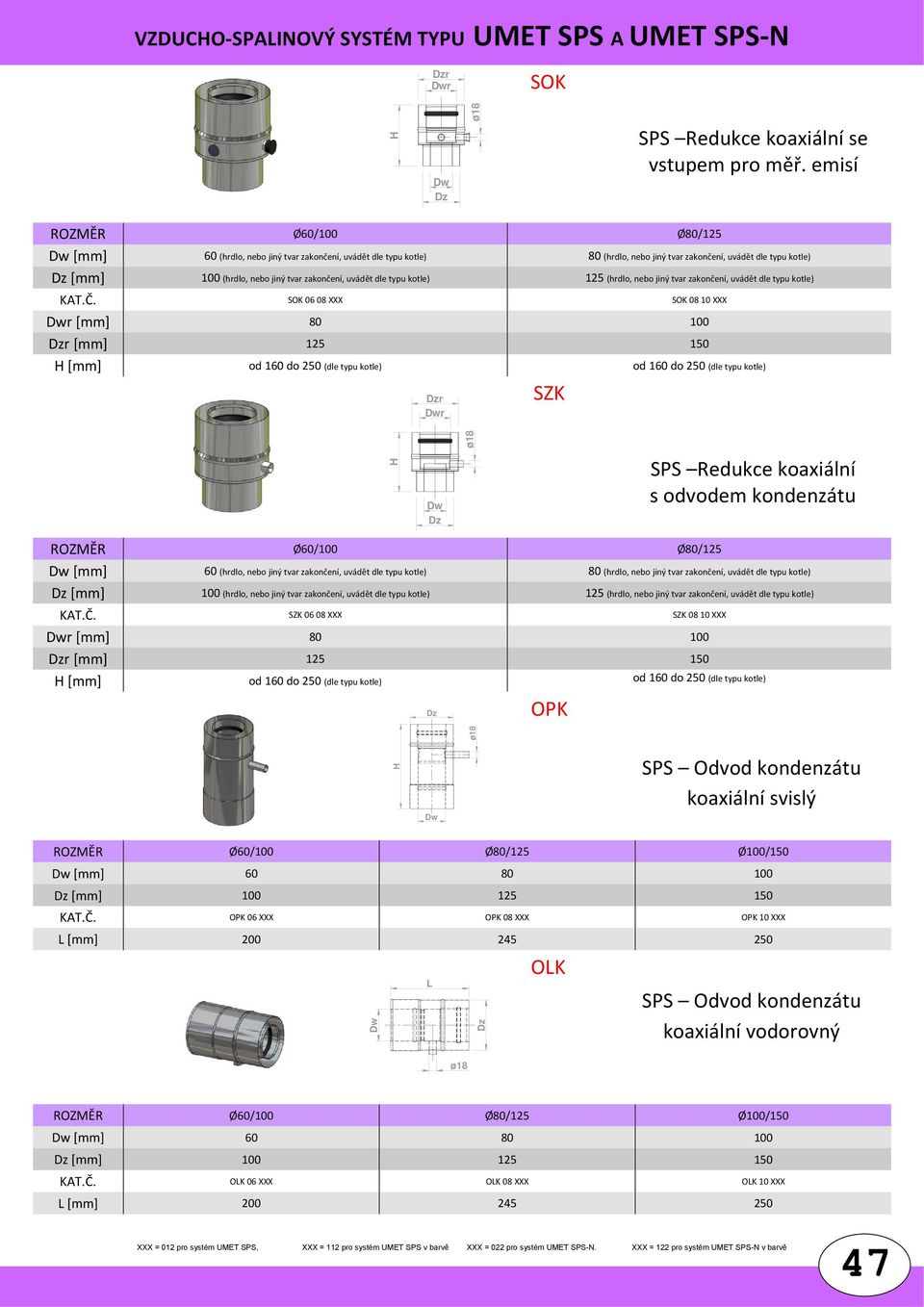

9 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N r wr SOK w o18 SPS Redukce koaxiální se vstupem pro měř. emisí ROZMĚR Ø60/100 Ø80/125 w [mm] 60 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 80 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) [mm] 100 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 125 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) KAT.Č. SOK XXX SOK XXX wr [mm] r [mm] [mm] od 160 do 250 (dle typu kotle) od 160 do 250 (dle typu kotle) r wr SZK ROZMĚR Ø60/100 Ø80/125 w [mm] 60 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 80 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) [mm] 100 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) 125 (hrdlo, nebo jiný tvar zakončení, uvádět dle typu kotle) KAT.Č. SZK XXX SZK XXX wr [mm] r [mm] [mm] od 160 do 250 (dle typu kotle) od 160 do 250 (dle typu kotle) OPK o18 o18 w SPS Redukce koaxiální s odvodem kondenzátu w SPS Odvod kondenzátu koaxiální svislý ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. OPK 06 XXX OPK 08 XXX OPK 10 XXX [mm] w o18 OK SPS Odvod kondenzátu koaxiální vodorovný ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. OK 06 XXX OK 08 XXX OK 10 XXX [mm] XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě 47

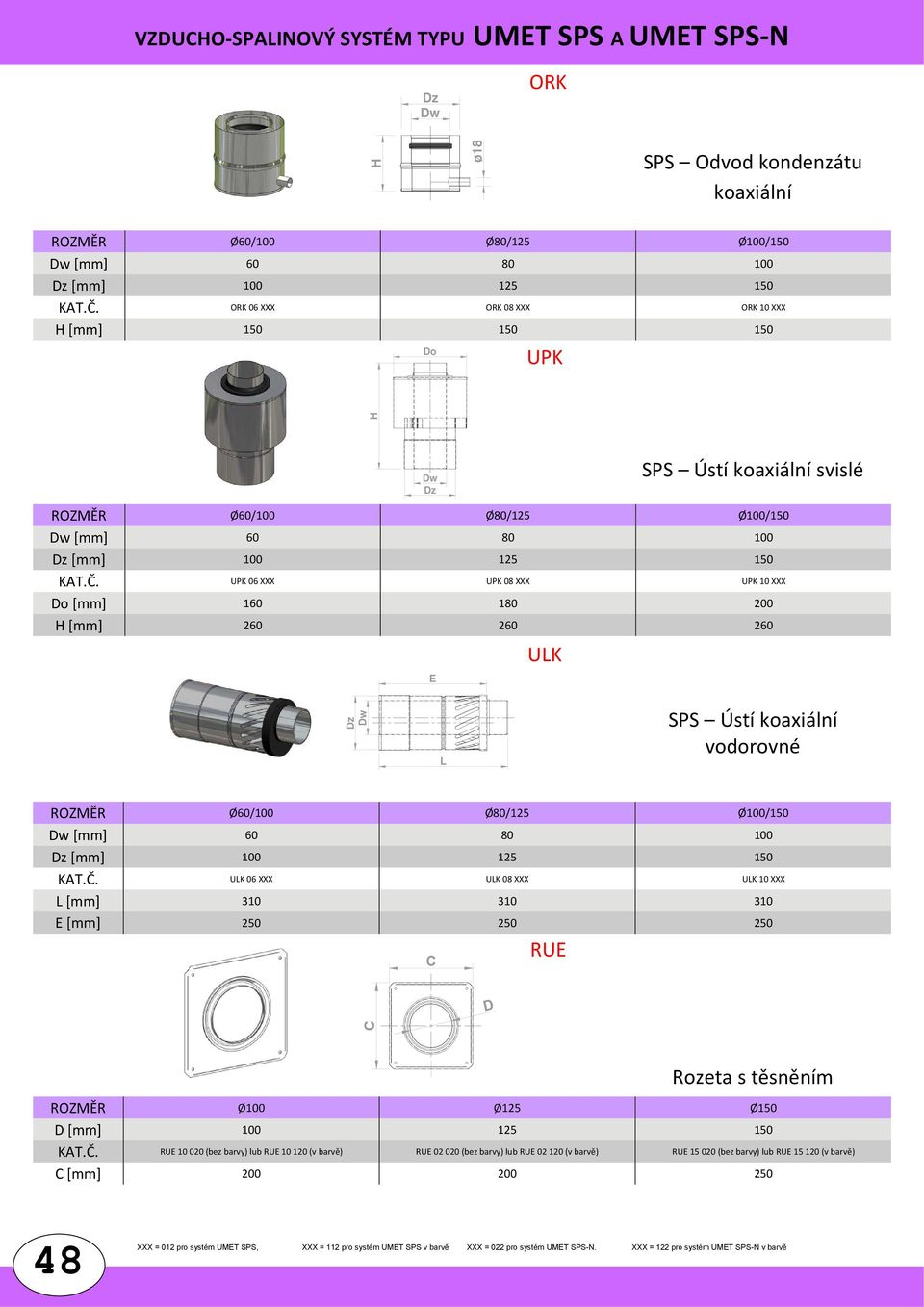

10 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N w ORK o18 SPS Odvod kondenzátu koaxiální ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. ORK 06 XXX ORK 08 XXX ORK 10 XXX [mm] o UPK w SPS Ústí koaxiální svislé ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. UPK 06 XXX UPK 08 XXX UPK 10 XXX o [mm] [mm] E UK w SPS Ústí koaxiální vodorovné ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. UK 06 XXX UK 08 XXX UK 10 XXX [mm] E [mm] RUE Rozeta s těsněním ROZMĚR Ø100 Ø125 Ø150 [mm] KAT.Č. RUE (bez barvy) lub RUE (v barvě) RUE (bez barvy) lub RUE (v barvě) RUE (bez barvy) lub RUE (v barvě) C [mm] XXX = 012 pro systém UMET SPS, XXX = 112 pro systém UMET SPS v barvě XXX = 022 pro systém UMET SPS-N. XXX = 122 pro systém UMET SPS-N v barvě

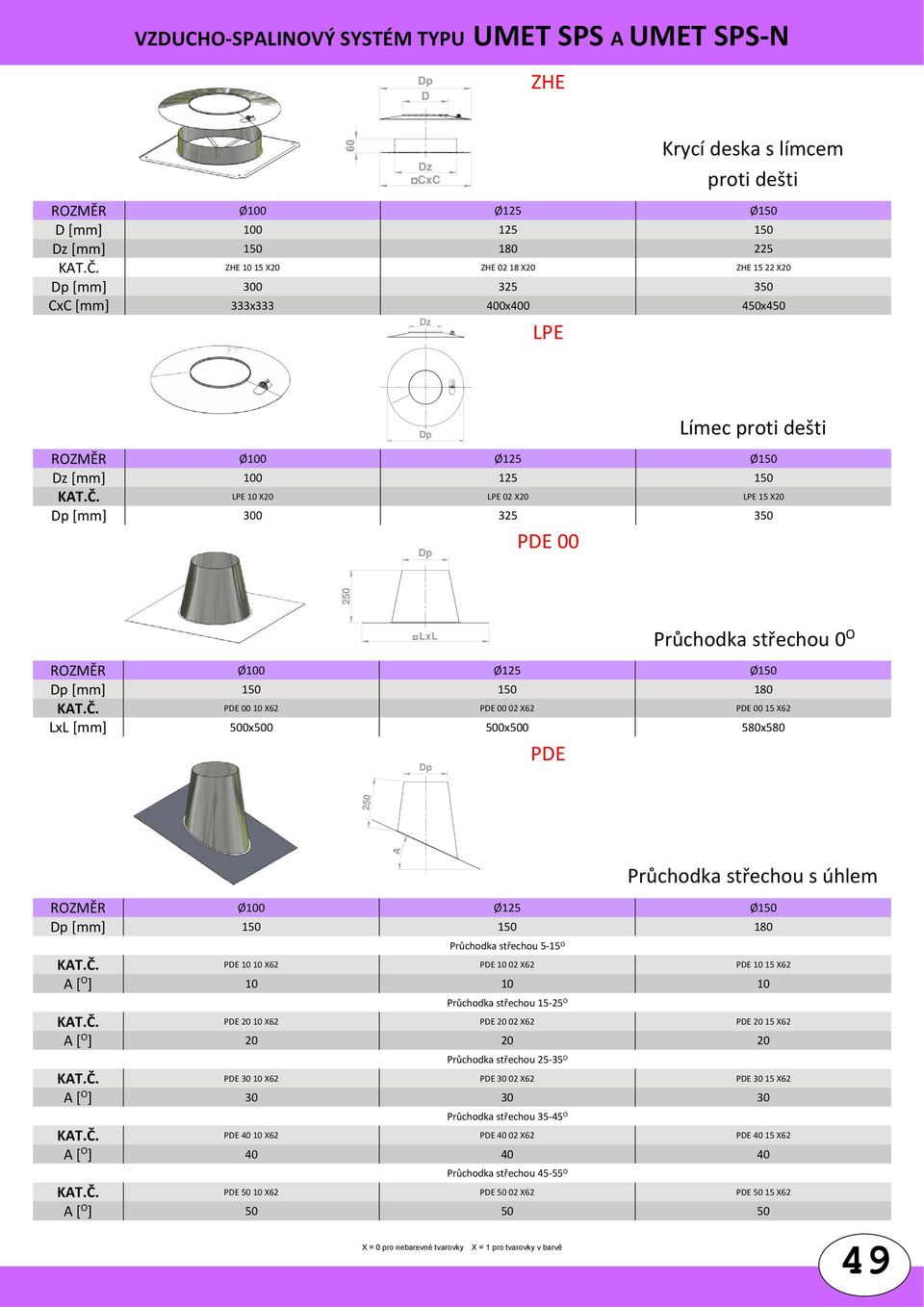

11 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SPS A UMET SPS N ZE CxC Krycí deska s límcem proti dešti ROZMĚR Ø100 Ø125 Ø150 [mm] [mm] KAT.Č. ZE X20 ZE X20 ZE X20 p [mm] CxC [mm] 333x x x450 PE p ímec proti dešti ROZMĚR Ø100 Ø125 Ø150 [mm] KAT.Č. PE 10 X20 PE 02 X20 PE 15 X20 p [mm] p PE x Průchodka střechou 0 O ROZMĚR Ø100 Ø125 Ø150 p [mm] KAT.Č. PE X62 PE X62 PE X62 x [mm] 500x x x580 p PE 250 A Průchodka střechou s úhlem ROZMĚR Ø100 Ø125 Ø150 p [mm] Průchodka střechou 5 15 O KAT.Č. PE X62 PE X62 PE X62 A [ O ] Průchodka střechou O KAT.Č. PE X62 PE X62 PE X62 A [ O ] Průchodka střechou O KAT.Č. PE X62 PE X62 PE X62 A [ O ] Průchodka střechou O KAT.Č. PE X62 PE X62 PE X62 A [ O ] Průchodka střechou O KAT.Č. PE X62 PE X62 PE X62 A [ O ] X = 0 pro nebarevné tvarovky X = 1 pro tvarovky v barvě 49

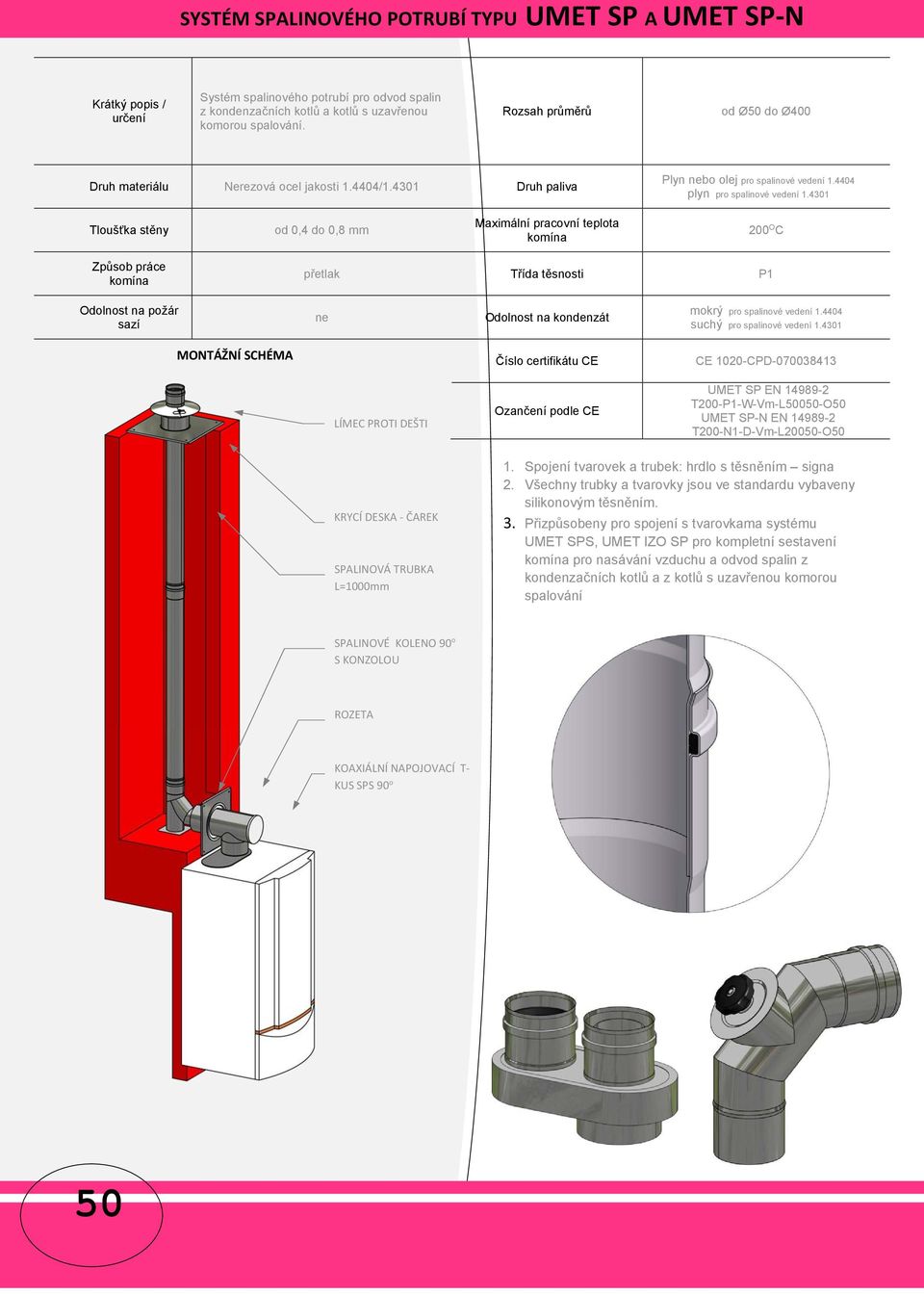

12 SYSTÉM SPAINOVÉO POTRUBÍ TYPU UMET SP A UMET SP N Krátký popis / určení Systém spalinového potrubí pro odvod spalin z kondenzačních kotlů a kotlů s uzavřenou komorou spalování. Rozsah průměrů od Ø50 do Ø400 ruh materiálu Nerezová ocel jakosti / ruh paliva Plyn nebo olej pro spalinové vedení plyn pro spalinové vedení Tloušťka stěny od 0,4 do 0,8 mm Maximální pracovní teplota komína 200 O C Způsob práce komína přetlak Třída těsnosti P1 Odolnost na požár sazí ne Odolnost na kondenzát mokrý pro spalinové vedení suchý pro spalinové vedení MONTÁŽNÍ SCÉMA Číslo certifikátu CE CE 1020-CP ÍMEC PROTI EŠTI Ozančení podle CE UMET SP EN T200-P1-W-Vm O50 UMET SP-N EN T200-N1--Vm O50 KRYCÍ ESKA ČAREK SPAINOVÁ TRUBKA =1000mm 1. Spojení tvarovek a trubek: hrdlo s těsněním signa 2. Všechny trubky a tvarovky jsou ve standardu vybaveny silikonovým těsněním. 3. Přizpůsobeny pro spojení s tvarovkama systému UMET SPS, UMET IZO SP pro kompletní sestavení komína pro nasávání vzduchu a odvod spalin z kondenzačních kotlů a z kotlů s uzavřenou komorou spalování SPAINOVÉ KOENO 90 o S KONZOOU ROZETA KOAXIÁNÍ NAPOJOVACÍ T KUS SPS 90 o 50

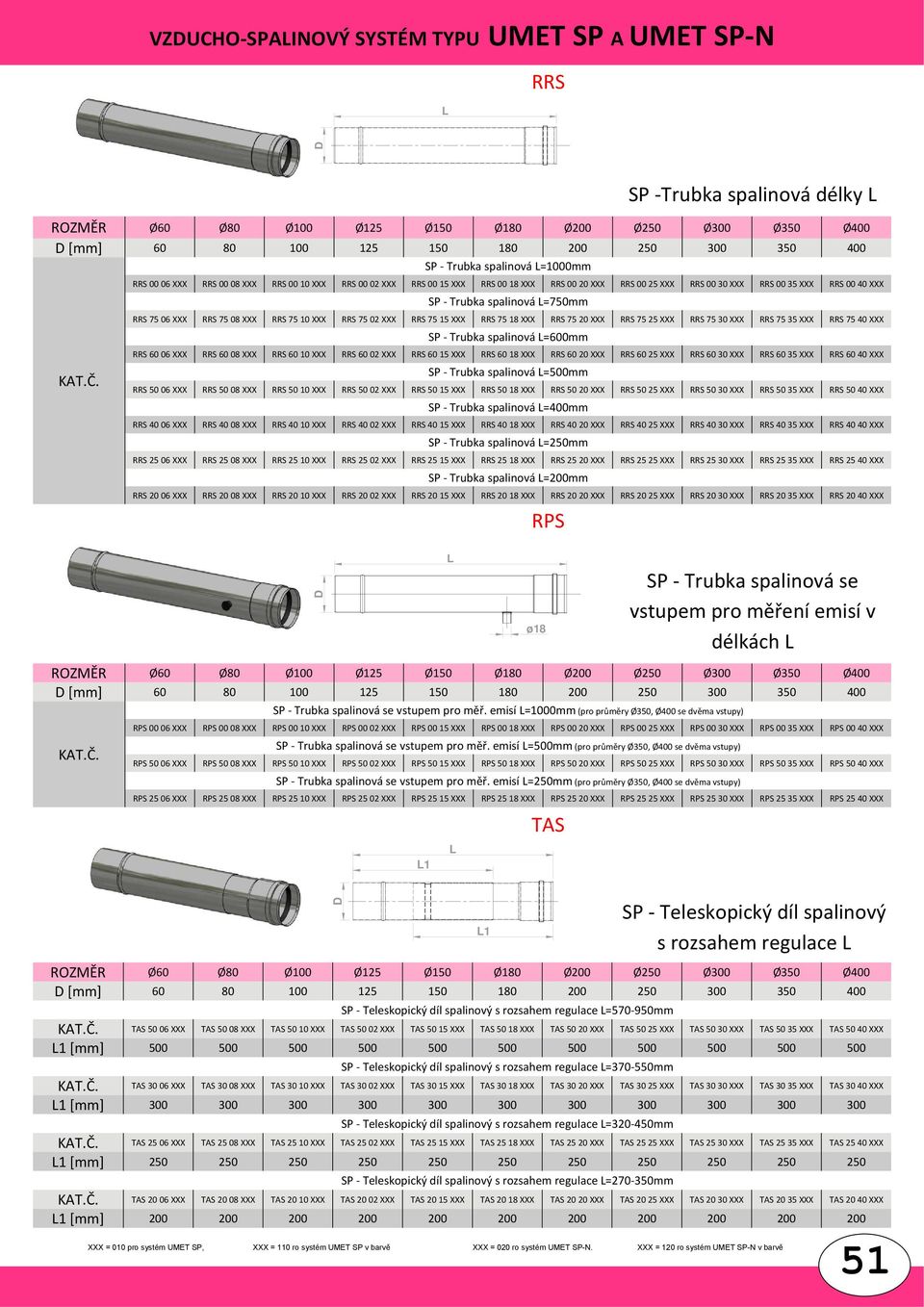

13 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N RRS ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. SP Trubka spalinová =1000mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =750mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =600mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =500mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =400mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =250mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX SP Trubka spalinová =200mm RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RRS XXX RPS SP Trubka spalinová délky o18 SP Trubka spalinová se vstupem pro měření emisí v délkách ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. SP Trubka spalinová se vstupem pro měř. emisí =1000mm (pro průměry Ø350, Ø400 se dvěma vstupy) RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX SP Trubka spalinová se vstupem pro měř. emisí =500mm (pro průměry Ø350, Ø400 se dvěma vstupy) RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX SP Trubka spalinová se vstupem pro měř. emisí =250mm (pro průměry Ø350, Ø400 se dvěma vstupy) RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX RPS XXX 1 TAS SP Teleskopický díl spalinový s rozsahem regulace ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] SP Teleskopický díl spalinový s rozsahem regulace = mm KAT.Č. TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX 1 [mm] SP Teleskopický díl spalinový s rozsahem regulace = mm KAT.Č. TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX 1 [mm] SP Teleskopický díl spalinový s rozsahem regulace = mm KAT.Č. TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX 1 [mm] SP Teleskopický díl spalinový s rozsahem regulace = mm KAT.Č. TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX TAS XXX 1 [mm] XXX = 010 pro systém UMET SP, XXX = 110 ro systém UMET SP v barvě XXX = 020 ro systém UMET SP-N. XXX = 120 ro systém UMET SP-N v barvě 1 51

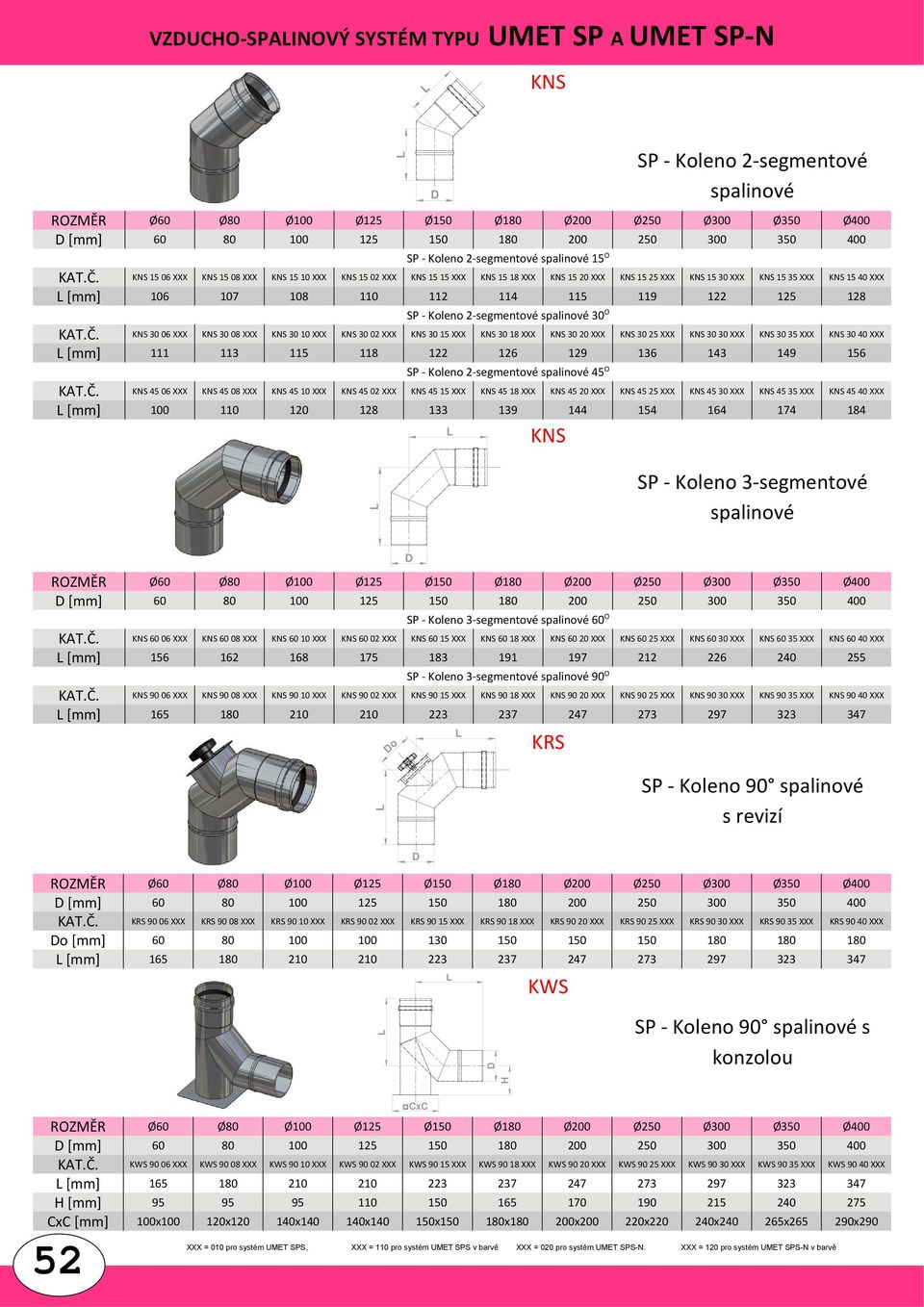

14 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N KNS SP Koleno 2 segmentové spalinové ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] SP Koleno 2 segmentové spalinové 15 O KAT.Č. KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX [mm] SP Koleno 2 segmentové spalinové 30 O KAT.Č. KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX [mm] SP Koleno 2 segmentové spalinové 45 O KAT.Č. KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX [mm] KNS SP Koleno 3 segmentové spalinové ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] SP Koleno 3 segmentové spalinové 60 O KAT.Č. KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX [mm] SP Koleno 3 segmentové spalinové 90 O KAT.Č. KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX KNS XXX [mm] o KRS SP Koleno 90 spalinové s revizí ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX KRS XXX o [mm] [mm] SP Koleno 90 spalinové s konzolou KWS CxC ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX KWS XXX [mm] [mm] CxC [mm] 100x x x x x x x x x x x XXX = 010 pro systém UMET SPS, XXX = 110 pro systém UMET SPS v barvě XXX = 020 pro systém UMET SPS-N. XXX = 120 pro systém UMET SPS-N v barvě

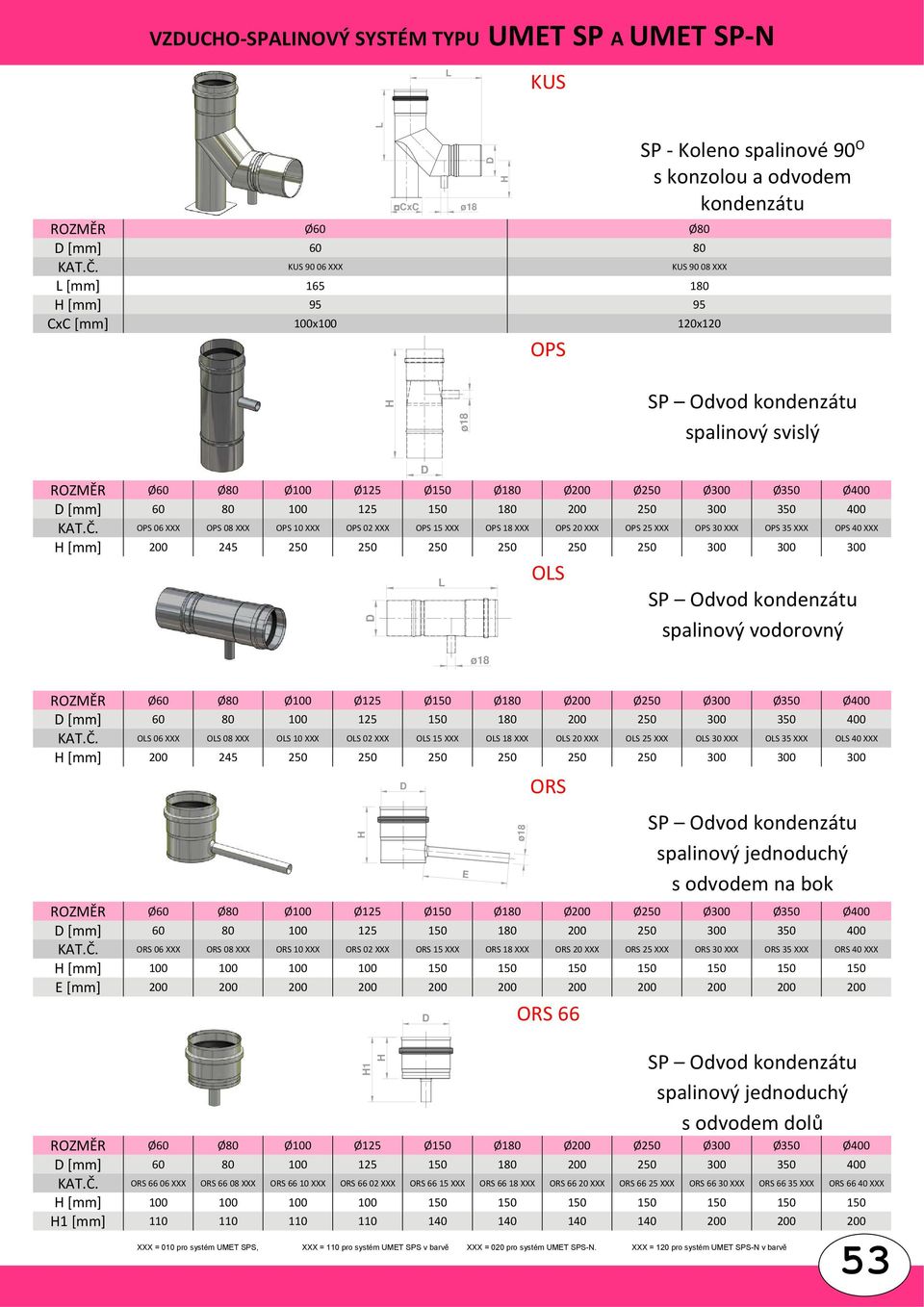

15 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N KUS ROZMĚR Ø60 Ø80 [mm] KAT.Č. KUS XXX KUS XXX [mm] [mm] CxC [mm] 100x x120 CxC o18 OPS SP Koleno spalinové 90 O s konzolou a odvodem kondenzátu o18 SP Odvod kondenzátu spalinový svislý ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. OPS 06 XXX OPS 08 XXX OPS 10 XXX OPS 02 XXX OPS 15 XXX OPS 18 XXX OPS 20 XXX OPS 25 XXX OPS 30 XXX OPS 35 XXX OPS 40 XXX [mm] o18 OS SP Odvod kondenzátu spalinový vodorovný ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. OS 06 XXX OS 08 XXX OS 10 XXX OS 02 XXX OS 15 XXX OS 18 XXX OS 20 XXX OS 25 XXX OS 30 XXX OS 35 XXX OS 40 XXX [mm] ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. ORS 06 XXX ORS 08 XXX ORS 10 XXX ORS 02 XXX ORS 15 XXX ORS 18 XXX ORS 20 XXX ORS 25 XXX ORS 30 XXX ORS 35 XXX ORS 40 XXX [mm] E [mm] E ORS 66 SP Odvod kondenzátu spalinový jednoduchý s odvodem na bok ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX ORS XXX [mm] [mm] XXX = 010 pro systém UMET SPS, XXX = 110 pro systém UMET SPS v barvě XXX = 020 pro systém UMET SPS-N. XXX = 120 pro systém UMET SPS-N v barvě o18 ORS SP Odvod kondenzátu spalinový jednoduchý s odvodem dolů 53

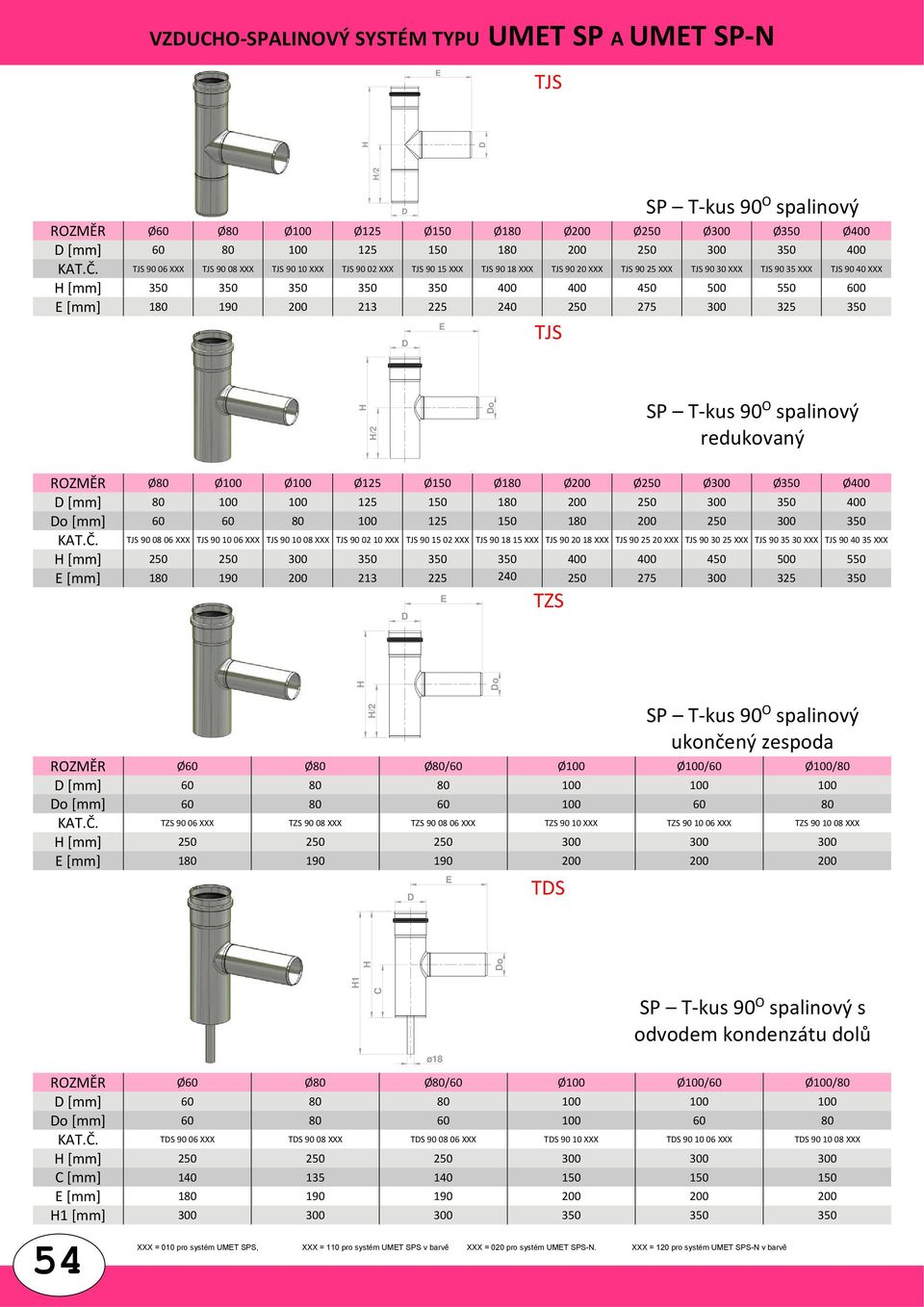

16 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N TJS /2 SP T kus 90 O spalinový ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX [mm] E [mm] E TJS /2 o SP T kus 90 O spalinový redukovaný ROZMĚR Ø80 Ø100 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] o [mm] KAT.Č. [mm] E [mm] TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX TJS XXX E TZS /2 o SP T kus 90 O spalinový ukončený zespoda ROZMĚR Ø60 Ø80 Ø80/60 Ø100 Ø100/60 Ø100/80 [mm] o [mm] KAT.Č. TZS XXX TZS XXX TZS XXX TZS XXX TZS XXX TZS XXX [mm] E [mm] E TS 1 C o o18 SP T kus 90 O spalinový s odvodem kondenzátu dolů ROZMĚR Ø60 Ø80 Ø80/60 Ø100 Ø100/60 Ø100/80 [mm] o [mm] KAT.Č. TS XXX TS XXX TS XXX TS XXX TS XXX TS XXX [mm] C [mm] E [mm] [mm] XXX = 010 pro systém UMET SPS, XXX = 110 pro systém UMET SPS v barvě XXX = 020 pro systém UMET SPS-N. XXX = 120 pro systém UMET SPS-N v barvě

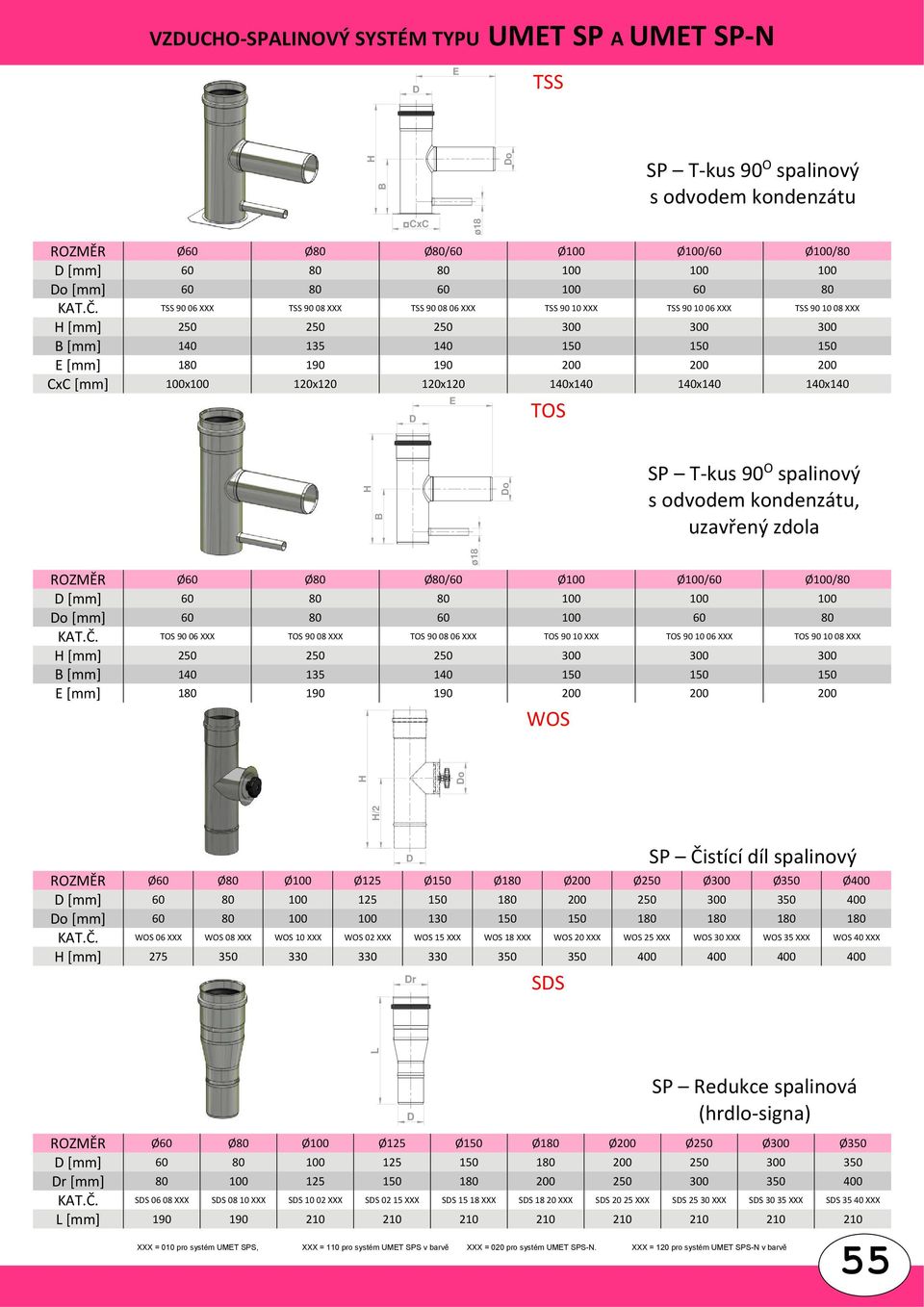

17 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N E TSS B o SP T kus 90 O spalinový s odvodem kondenzátu CxC o18 ROZMĚR Ø60 Ø80 Ø80/60 Ø100 Ø100/60 Ø100/80 [mm] o [mm] KAT.Č. TSS XXX TSS XXX TSS XXX TSS XXX TSS XXX TSS XXX [mm] B [mm] E [mm] CxC [mm] 100x x x x x x140 E TOS B o SP T kus 90 O spalinový s odvodem kondenzátu, uzavřený zdola ROZMĚR Ø60 Ø80 Ø80/60 Ø100 Ø100/60 Ø100/80 [mm] o [mm] KAT.Č. TOS XXX TOS XXX TOS XXX TOS XXX TOS XXX TOS XXX [mm] B [mm] E [mm] o18 WOS /2 o SP Čistící díl spalinový ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] o [mm] KAT.Č. WOS 06 XXX WOS 08 XXX WOS 10 XXX WOS 02 XXX WOS 15 XXX WOS 18 XXX WOS 20 XXX WOS 25 XXX WOS 30 XXX WOS 35 XXX WOS 40 XXX [mm] r SS SP Redukce spalinová (hrdlo signa) ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 [mm] r [mm] KAT.Č. SS XXX SS XXX SS XXX SS XXX SS XXX SS XXX SS XXX SS XXX SS XXX SS XXX [mm] XXX = 010 pro systém UMET SPS, XXX = 110 pro systém UMET SPS v barvě XXX = 020 pro systém UMET SPS-N. XXX = 120 pro systém UMET SPS-N v barvě 55

18 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N r SFS ROZMĚR Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] r [mm] KAT.Č. SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX SFS XXX [mm] r SP Redukce spalinová (signa hrdlo) ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 [mm] r [mm] KAT.Č. SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX SAS XXX [mm] SAS RUE SP Redukce spalinová plochá SP Rozeta s těsněním ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 [mm] RUE (bez barvy) RUE (bez barvy) RUE ( bez barvy) RUE ( bez barvy) KAT.Č. RUE (v barvě) RUE ( v barvě) RUE ( v barvě) RUE ( v barvě) C [mm] p ZSE RUE ( bez barvy) RUE ( v barvě) n SP Těsnící zátka ROZMĚR Ø60 Ø80 Ø100 Ø130 Ø150 Ø180 Ø200 n [mm] KAT.Č. ZSE ZSE ZSE ZSE ZSE ZSE ZSE p [mm] OBE 250 ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. OBE OBE OBE OBE OBE OBE OBE OBE OBE OBE OBE XXX = 010 pro systém UMET SP, XXX = 110 pro systém UMET SP v barvě XXX = 020 pro systém UMET SP-N. XXX = 120 pro systém UMET SP-N v barvě SP istanční objímka

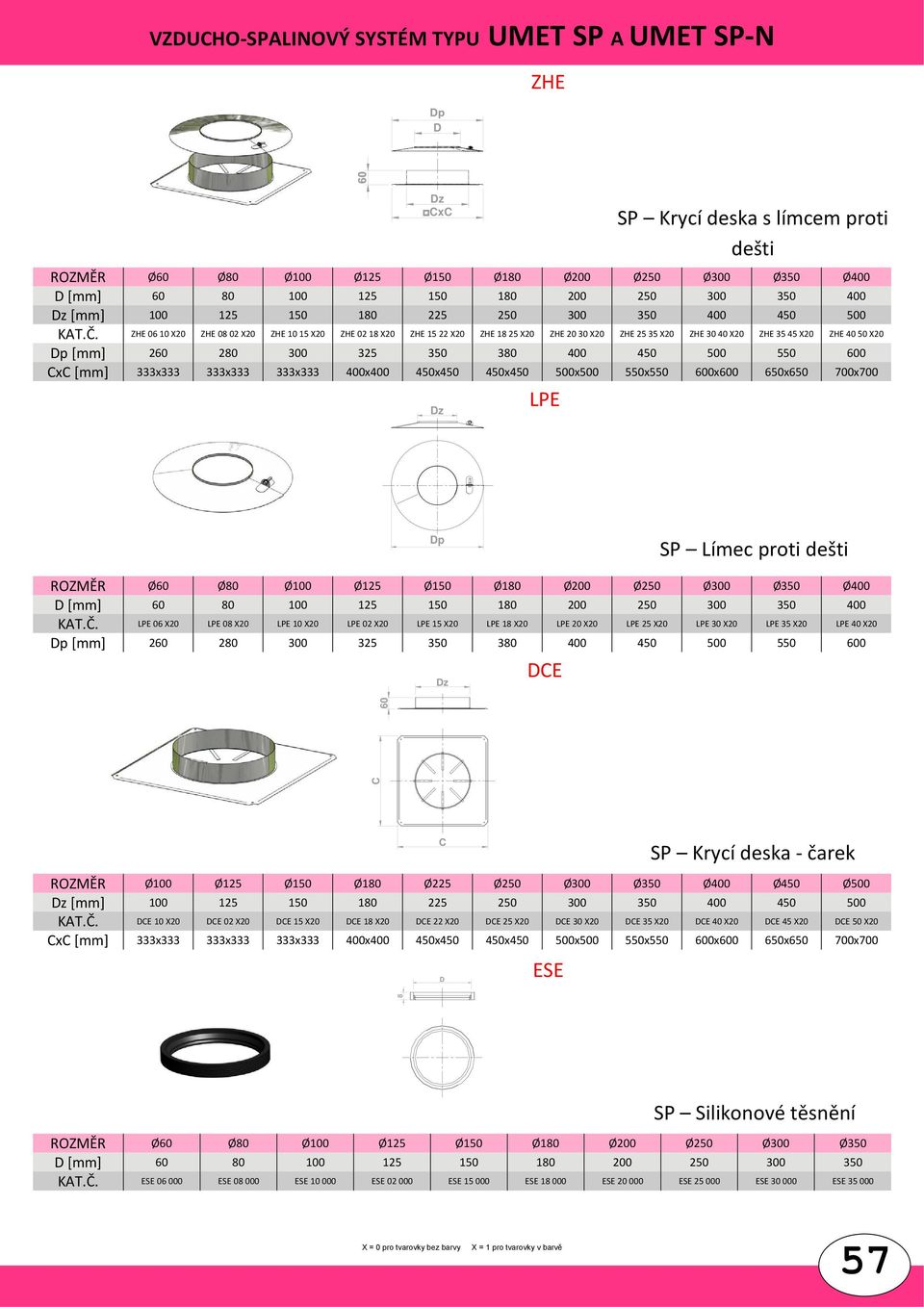

19 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N ZE CxC SP Krycí deska s límcem proti dešti ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] [mm] KAT.Č. ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 ZE X20 p [mm] CxC [mm] 333x x x x x x x x x x x700 PE p SP ímec proti dešti ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 Ø400 [mm] KAT.Č. PE 06 X20 PE 08 X20 PE 10 X20 PE 02 X20 PE 15 X20 PE 18 X20 PE 20 X20 PE 25 X20 PE 30 X20 PE 35 X20 PE 40 X20 p [mm] CE C 60 C SP Krycí deska čarek ROZMĚR Ø100 Ø125 Ø150 Ø180 Ø225 Ø250 Ø300 Ø350 Ø400 Ø450 Ø500 [mm] KAT.Č. CE 10 X20 CE 02 X20 CE 15 X20 CE 18 X20 CE 22 X20 CE 25 X20 CE 30 X20 CE 35 X20 CE 40 X20 CE 45 X20 CE 50 X20 CxC [mm] 333x x x x x x x x x x x700 ESE 8 SP Silikonové těsnění ROZMĚR Ø60 Ø80 Ø100 Ø125 Ø150 Ø180 Ø200 Ø250 Ø300 Ø350 [mm] KAT.Č. ESE ESE ESE ESE ESE ESE ESE ESE ESE ESE X = 0 pro tvarovky bez barvy X = 1 pro tvarovky v barvě 57

20 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N RRP ROZMĚR Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 [mm] KAT.Č. SP Trubka vzduchová =1000mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =750mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =600mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =500mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =400mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =250mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 SP Trubka vzduchová =200mm RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RRP X20 RKP SP Trubka vzduchová délky SP Trubka vzduchová koncová délky ROZMĚR Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 [mm] KAT.Č. SP Trubka vzduchová koncová =1000mm RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 SP Trubka vzduchová koncová =500mm RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 SP Trubka vzduchová koncová =250mm RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 RKP X20 SP Teleskopický díl vzduchový s rozsahem regulace ROZMĚR Ø80 Ø100 Ø125 Ø150 [mm] SP Teleskopický díl vzduchový s rozsahem regulace = mm KAT.Č. TAP X20 TAP X20 TAP X20 TAP X20 1 [mm] SP Teleskopický díl vzduchový s rozsahem regulace = mm KAT.Č. TAP X20 TAP X20 TAP X20 TAP X20 1 [mm] SP Teleskopický díl vzduchový s rozsahem regulace = mm KAT.Č. TAP X20 TAP X20 TAP X20 TAP X20 1 [mm] SP Teleskopický díl vzduchový s rozsahem regulace = mm KAT.Č. TAP X20 TAP X20 TAP X20 TAP X20 1 [mm] TAP X = 0 pro tvarovky bez barvy X = 1 pro tvarovky v barvě

21 VZUCO SPAINOVÝ SYSTÉM TYPU UMET SP A UMET SP N KNP SP Koleno 2 segmentové vzduchové ROZMĚR Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 [mm] SP Koleno 2 segmentové vzduchové 15 O KAT.Č. KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 [mm] SP Koleno 2 segmentové vzduchové 30 O KAT.Č. KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 [mm] SP Koleno 2 segmentové vzduchové 45 O KAT.Č. KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 [mm] KNP SP Koleno 3 segmentové vzduchové ROZMĚR Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 [mm] SP Koleno 3 segmentové vzduchové 60 O KAT.Č. KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 [mm] SP Koleno 3 segmentové vzduchové 90 O KAT.Č. KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 KNP X20 [mm] X = 0 pro tvarovky bez barvy X = 1 pro tvarovky v barvě 59

22 SYSTÉM IZOOVANÉO POTRUBÍ TYPU UMET IZO SP a UMET IZO SP N MONTÁŽNÍ SCÉMA Krátký popis / určení Systém izolovaného spalinvého potrubí pro odvod spalin z kondenzačních kotlů a kotlů s uzavřenou komorou spalování. Rozsah průměrů od Ø60 do Ø400 ruh materiálu Vnitřní - ocel jakosti / Vnější - ocel jakosti / nebo Al. ÚSTÍ KOMÍNA Tloušťka stěny od 0,5 do 0,8 mm KOTEVNÍ OBJÍMKA O ZI IZOOVANÁ TRUBKA S TĚSNĚNÍM =1000mm SPS VZUCOVÝ AAPTÉR SPS KOENO 90 KOAXIÁNÍ S KONZOOU SPS TRUBKA KOAXIÁNÍ =1000mm SPS T KUS 90 SPOJOVACÍ KOAXIÁNÍ ruh paliva Maximální pracovní teplota komína Způsob práce komína Třída těsnosti Odolnost na požár sazí Odolnost na kondenzát Plyn nebo olej pro spalinové vedení plyn pro spalinové vedení O C přetlak P1 ne mokrý pro spalinové vedení suchý pro spalinové vedení Číslo certifikátu CE Ozančení podle CE CE 1020-CP UMET IZO SP EN T200-P1-W-Vm O50 UMET IZO SP-N EN T200-N1--Vm O50 NOSNÁ KONZOA 1. Spojení tvarovek a trubek: hrdlo s těsněním signa 2. Všechny trubky a tvarovky jsou ve standardu vybaveny silikonovým těsněním. 3. Izolace z minerálních vláken v hustotě 100kg/m 3 4. Volně stojící vzdálenost 1-1,5m od posledního kotvení. 5. Přizpůsobený pro spojení s tvarovkama systému UMET SPS, UMET SP pro kompletní sestavení komína pro nasávání vzduchu a odvod spalin z kondenzačních kotlů a z kotlů s uzavřenou komorou spalování. PRŮŘEZ SPOJOVÁNÍ TVAROVEK A TRUBEK 60

23 SYSTÉM IZOOVANÉO POTRUBÍ TYPU UMET IZO SP a UMET IZO SP N RRU w SP Trubka izolovaná s těsněním v délkách ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] KAT.Č. SP Trubka izolovaná s těsněním =1000mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =750mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =600mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =500mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =400mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =250mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX SP Trubka izolovaná s těsněním =200mm RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX RRU XXX KNU ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] SP Koleno 2 segmentové 15 O izolované s těsněním SP Koleno 2 segmentové izolované s těsněním KAT.Č. KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX [mm] SP Koleno 2 segmentové 30 O izolované s těsněním KAT.Č. KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX [mm] SP Koleno 2 segmentové 45 O izolované s těsněním KAT.Č. KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX [mm] w KNU SP Koleno 3 segmentové izolované s těsněním w ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] SP Koleno 3 segmentové 60 O izolované s těsněním KAT.Č. KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX [mm] SP Koleno 3 segmentové 90 O izolované s těsněním KAT.Č. KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX KNU XXX [mm] XXX = 012 pro systém UMET IZO SP, XXX = 112 pro systém UMET IZO SP v barvě, XXX = 022 pro systém UMET IZO SP-N. XXX = 122 pro systém UMET IZO SP-N v barvě 61

24 SYSTÉM IZOOVANÉO POTRUBÍ TYPU UMET IZO SP a UMET IZO SP N KWU SP Koleno izolované s těsněním 90 O s konzolou ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] KAT.Č. KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX KWU XXX [mm] [mm] CxC [mm] 120x x x x x x x x x x x390 ZRU CxC w w SP Uzavření izolace s těsněním ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] KAT.Č. ZRU 06 XXX ZRU 08 XXX ZRU 10 XXX ZRU 02 XXX ZRU 15 XXX ZRU 18 XXX ZRU 20 XXX ZRU 25 XXX ZRU 30 XXX ZRU 35 XXX ZRU 40 XXX [mm] w URU SP Ústí na IZO s těsněním ROZMĚR Ø60/100 Ø80/125 Ø100/150 Ø125/200 Ø150/225 Ø180/250 Ø200/300 Ø250/350 Ø300/400 Ø350/450 Ø400/500 w [mm] [mm] KAT.Č. URU 06 XXX URU 08 XXX URU 10 XXX URU 02 XXX URU 15 XXX URU 18 XXX URU 20 XXX URU 25 XXX URU 30 XXX URU 35 XXX URU 40 XXX [mm] CPK w SP Nasávací kus ROZMĚR Ø60/100 Ø80/125 Ø100/150 w [mm] [mm] KAT.Č. CPK 06 XXX CPK 08 XXX CPK 10 XXX [mm] XXX = 012 pro systém UMET IZO SP, XXX = 112 pro systém UMET IZO SP v barvě XXX = 022 pro systém UMET IZO SP-N. XXX = 122 pro systém UMET IZO SP-N v barvě

25 SYSTÉM IZOOVANÉO POTRUBÍ TYPU UMET IZO SP a UMET IZO SP N OKE ROZMĚR Ø100 Ø125 Ø150 [mm] C [mm] [mm] KAT.Č. 50x10 C Kotevní objímka I úzká s rozsahem regulace =50 100mm (pro objímku Ø100 rozsah regulace 50 85mm XX=07 nebo mm XX=08) OKE OKE OKE Kotevní objímka I úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm OKE OKE OKE Kotevní objímka II úzká s rozsahem regulace = mm Kotevní objímka úzká s rozsahem regulace OKE OKE OKE

26 VZUCO SPAINOVÝ SYSTÉM URČENÝ PRO BYTOVÉ OMY TYPU UMET SP AS V moderní výstavbě a při rekonstrukci topení se stále více používají kotle, kde nasávání vzduchu není závislé na prostoru kotelny. S ohledem na vysokou těsnost budov (těsnost oken a dveří) je přívod vzduchu do kotle infiltrací nemožný. Jedním z řešení je přívod vzduchu pro spalování komínovým systémem v protisměru spalin. Vzduch je nasáván z prostoru mezi spalinovou trubkou a stěnou komína. Následně přes koaxiální kouřovod SPS je vzduch přisáván do kotle. Část čerstvého vzduchu je směřována přes revizní díl s regulačním zavíráním tahu (vyrovnávací otvor) s cílem provětrání a kompenzaci tlaku. Množství napojených kotlů do systému AS je ovlivněno několika aspekty: výkon kotle, množství a teplota spalin, přetlak způsoben ventilátorem, průměry spalinové a vzduchové cesty, účinné výšky komína. Tabulka volby průměru komína představuje průměry komínů v závislosti na množství zapojovaných kotlů a výškou komína od posledního napojení (T-kusu). Systém AS firmy UMET dovoluje napojení 10 kotlů do jednoho spalinového vedení co dovoluje např. snížit prostor potřebný pro kotelny a komíny a neméně náklady na komíny u bytových domů. Maximální množství napojených kotlů do sběrného komína.teplota spalin 60 C. E=2m E=4m E=6m E=8m max S mas [kg/min] Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 1, , , , , , , , , , , , , , , , , , , , , , , ,

27 VZUCO SPAINOVÝ SYSTÉM URČENÝ PRO BYTOVÉ OMY TYPU UMET SP AS Maximální množství napojených kotlů do sběrného komína.teplota spalin 100 C. E=2m E=4m E=6m E=8m max S mas [kg/min] Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 1, , , , , , , , , , , , , , , , , , , , , , , , Maximální množství napojených kotlů do sběrného komína.teplota spalin 140 C. E=2m E=4m E=6m E=8m max S mas [kg/min] Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 1, , , , , , , , , , , , , , , , , , , , , , , , S mas - maximální objem spalin na jeden hořák v kg/min. E - poslední skutečná výška od nejvýše umístěného kotle vyjádřená v m. 65

28 VZUCO SPAINOVÝ SYSTÉM URČENÝ PRO BYTOVÉ OMY TYPU UMET SP AS Rozměry komína pro spalinová zařízení AS, Teplota spalin 60 C Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 Průřez spalinové cesty, cm Šířka komína - světlost mm x mm 160 x x x x x x x x 420 Povrch komínové cesty, cm při průtoku objemu spalin 0,18kg/min při průtoku objemu spalin 0,24kg/min při průtoku objemu spalin 0,36kg/min při průtoku objemu spalin 0,48kg/min Rozměry komína pro spalinová zařízení AS, Teplota spalin 100 C Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 Průřez spalinové cesty, cm Šířka komína - světlost mm x mm 160 x x x x x x x x 420 Povrch komínové cesty, cm při průtoku objemu spalin 0,18kg/min při průtoku objemu spalin 0,24kg/min při průtoku objemu spalin 0,36kg/min při průtoku objemu spalin 0,48kg/min Rozměry komína pro spalinová zařízení AS, Teplota spalin 140 C Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 Průřez spalinové cesty, cm Šířka komína - světlost mm x mm 160 x x x x x x x x 420 Povrch komínové cesty, cm při průtoku objemu spalin 0,18kg/min při průtoku objemu spalin 0,24kg/min při průtoku objemu spalin 0,36kg/min při průtoku objemu spalin 0,48kg/min poslední skutečná výška komína od nejnižšího topeniště (nejníže umístěného kotle) vyjádřena v m.

29 VZUCO SPAINOVÝ SYSTÉM URČENÝ PRO BYTOVÉ OMY TYPU UMET SP AS 1. Odvod kondenzátu s odváděcí trubičkou 2. Regulace přetlaku AS 3. Čistící díl 4. Trubky 5. T-kus Napojovací trubka 7. Rozeta 8. Krycí deska s límcem proti dešti 9. vířka Ø100 Ø125 Ø150 Ø180 Ø200 Ø225 Ø250 Ø300 A [m] min 2,5 B [m] min 0,3 C [m] min 0,6 [m] max 25 E [m] min 2 F x F [mm x mm] G [cm 2 ] x x x x x x x x

30 VZUCO SPAINOVÝ SYSTÉM URČENÝ PRO BYTOVÉ OMY TYPU UMET SP AS MONTÁŽNÍ SCÉMA Krátký popis / určen Vzducho-spalinový systém koaxiálního vedení SPS určen pro odvod spalin z kondenzačních kotlů a kotlů s uzavřenou komorou spalování vedených v komínové šachtě bytových domů ÍMEC PROTI EŠTI Rozsah průměrů ruh materiálu od Ø100 do Ø300 Vnitřní - ocel jakosti Vnější - ocel jakosti KRYCÍ ESKA ČAREK Tloušťka stěny od 0,5 do 0,8 mm ČISTÍCÍ Í SPAINOVÝ T KUS SPAINOVÝ 90 o AS ruh paliva Maximální pracovní teplota komína Plyn nebo olej 200 O C TRUBKA SPAINOVÁ =1000mm Způsob práce komína Podtlak/přetlak ROZETA Třída těsnosti N1/P1 Odolnost na požár sazí ne Odolnost na kondenzát mokrý Číslo certifikátu CE CE 1020-CP NAPOJOVACÍ TRUBKA AS =500mm T KUS NAPOJOVACÍ KOAXIÁNÍ SPS 90 O ČISTÍCÍ Í SPAINOVÝ REGUACE PŘETAKU AS Ozančení podle CE UMET SP EN T200-P1-W-Vm O500 UMET SPS EN T200-P1-W-Vm O50 1. Spojení tvarovek a trubek: hrdlo s těsněním signa 2. Přizpůsobeny pro spojení s tvarovkama systému UMET SPS pro kompletní sestavení komína pro nasávání vzduchu a odvod spalin z kondenzačních kotlů a z kotlů s uzavřenou komorou spalování umístěných na více podlaží. PRŮŘEZ SPOJOVÁNÍ TVAROVEK A TRUBEK OVO KONENZÁTU S ESKOU 68
