1 Nerezové komínové systémy Nerezové 3-složkové komíny KF a SLIM 3-složkový komín Nerezové komínové vložky KF Flexi komínová vložka Vzduchotechnické flexibilní AL potrubí Zděný systém Stavebnicový zděný systém Příslušenství a doplňky Ceník 2014

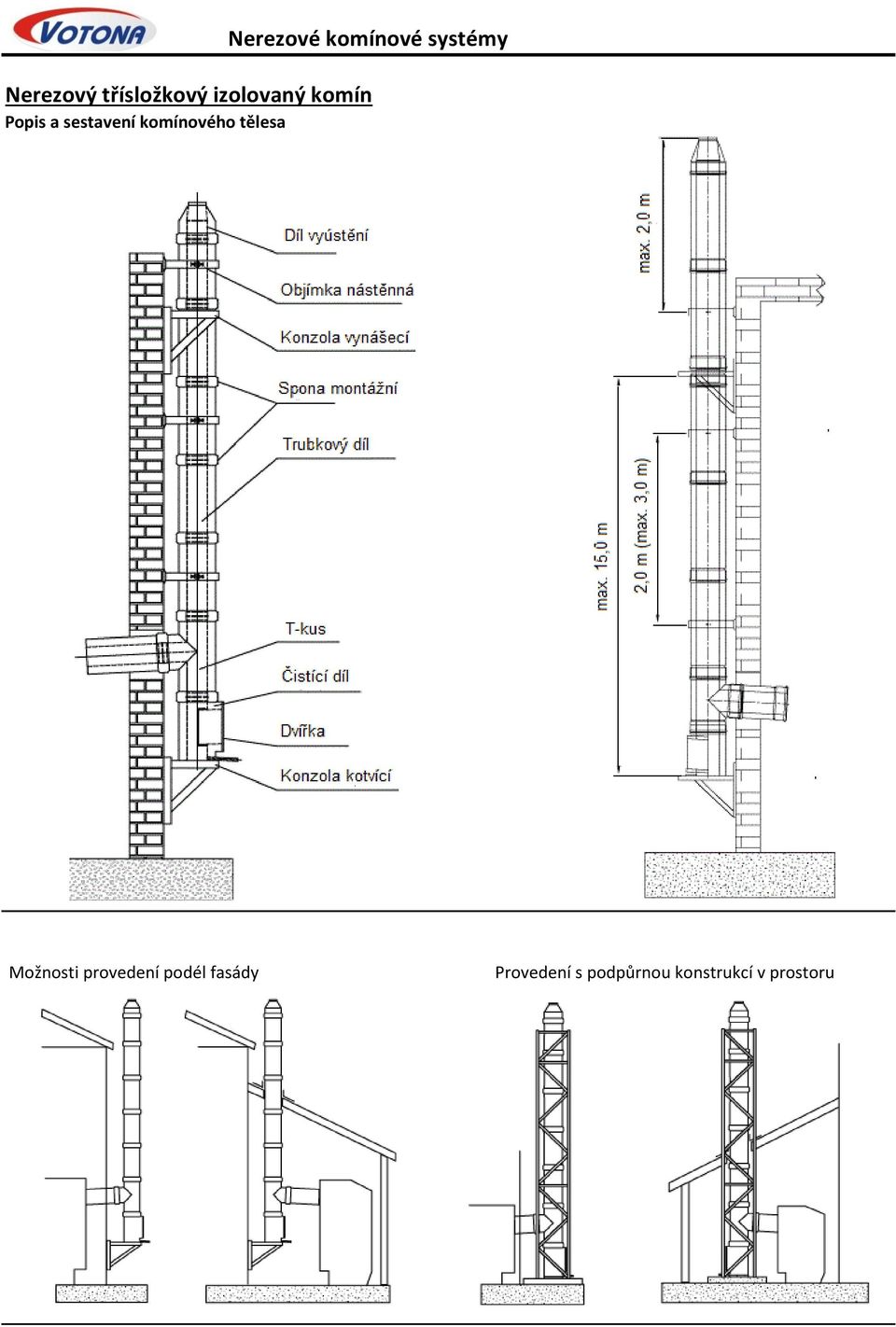

2 Nerezové komínové systémy Nerezový třísložkový izolovaný komín Popis a sestavení komínového tělesa Možnosti provedení podél fasády Provedení s podpůrnou konstrukcí v prostoru

3 SLIM - Třísložkový komínový nerezový systém (izolace 30 mm) Komíny SLIM jsou vyrobeny z nerezové oceli o jakosti o síle 0,8 až 1,0 mm. Izolace komínového tělesa je z minerální vlny o síle 30 mm o hmotnosti min. 100kG/m3. Maximální teplota spalin 450 C, podle evropských norem EN1443 a EN SLIM - Díl vyústění SLIM - Střešní průchodka Vnitřní Ø SLIM - Střešní průchodka šikmá Vnitřní Ø SLIM - Trubkový díl 250 mm SLIM - Trubkový díl 500 mm SLIM - Trubkový díl 1000 mm SLIM - T-Kus SLIM - T-Kus SLIM - Čistící kus SLIM - Komínové dno SLIM - Deska kotvící s komínovým dnem SLIM - Kotvící deska vynášecí izolovaná

4 SLIM - Třísložkový komínový nerezový systém (izolace 30 mm) SLIM - Deska kotvící pro konzole SLIM - Konzole kotvící pro desku Venkovní Ø SLIM - Koleno SLIM - Koleno SLIM - Koleno SLIM - Koleno SLIM - Dešťová krytka pro střešní průchodku SLIM - Objímka nástěnná nastavitelná 70 až 120 mm SLIM - Spona montážní SLIM - Růžice SLIM - Zakončení izolace vnitřní SLIM - Konzola stavitelná s objímkou SLIM - Konzola stavitelná kotvící

5 KFV - Třísložkový komínový nerezový systém (izolace 50 mm) Komín KFV je vyroben z nerezové oceli o jakosti o síle 0,8 až 1,0 mm. Izolace komínového tělesa je z minerální vlny o síle 50 mm a o minimální hmotnosti 100 kg/m3. Maximální teplota spalin je 450 C, podle evropských norem EN1443 a EN KFV - Díl vyústění zakončení komínu KFV - zakončení izolace vodotěsné venkovní KFV - Trubkový díl 250 mm KFV - Trubkový díl 500 mm KFV - Trubkový díl 1000 mm KFV - Trubkový díl s nastavitelnou délkou 400 až 500 mm (teleskopický) KFV - T kus KFV - T kus 45 KFV - T kus KFV - Čistící díl s ukončením KFV - Koleno KFV - Koleno

6 KFV - Třísložkový komínový nerezový systém (izolace 50 mm) KFV - Koleno KFV - Koleno 30 KFV - Konzolová deska vynášecí izolovaná KFV - Konzolová kotvící deska spodní (základová) KFV - zakončení izolace vnitřní KFV - Stříška komínová KFV - Střešní průchodka KFV - Objímka nástěnná nastavitelná 70 až 150 mm KFV - Objímka nástěnná pevná KFV - Růžice KFV - Spona montážní KFV - Dešťová krytka pro střešní průchodku

7 KF - Nerezové komínové vložky Popis systému a montážní postup KF - Nerezové komínové vložky Ukončení komínového tělesa

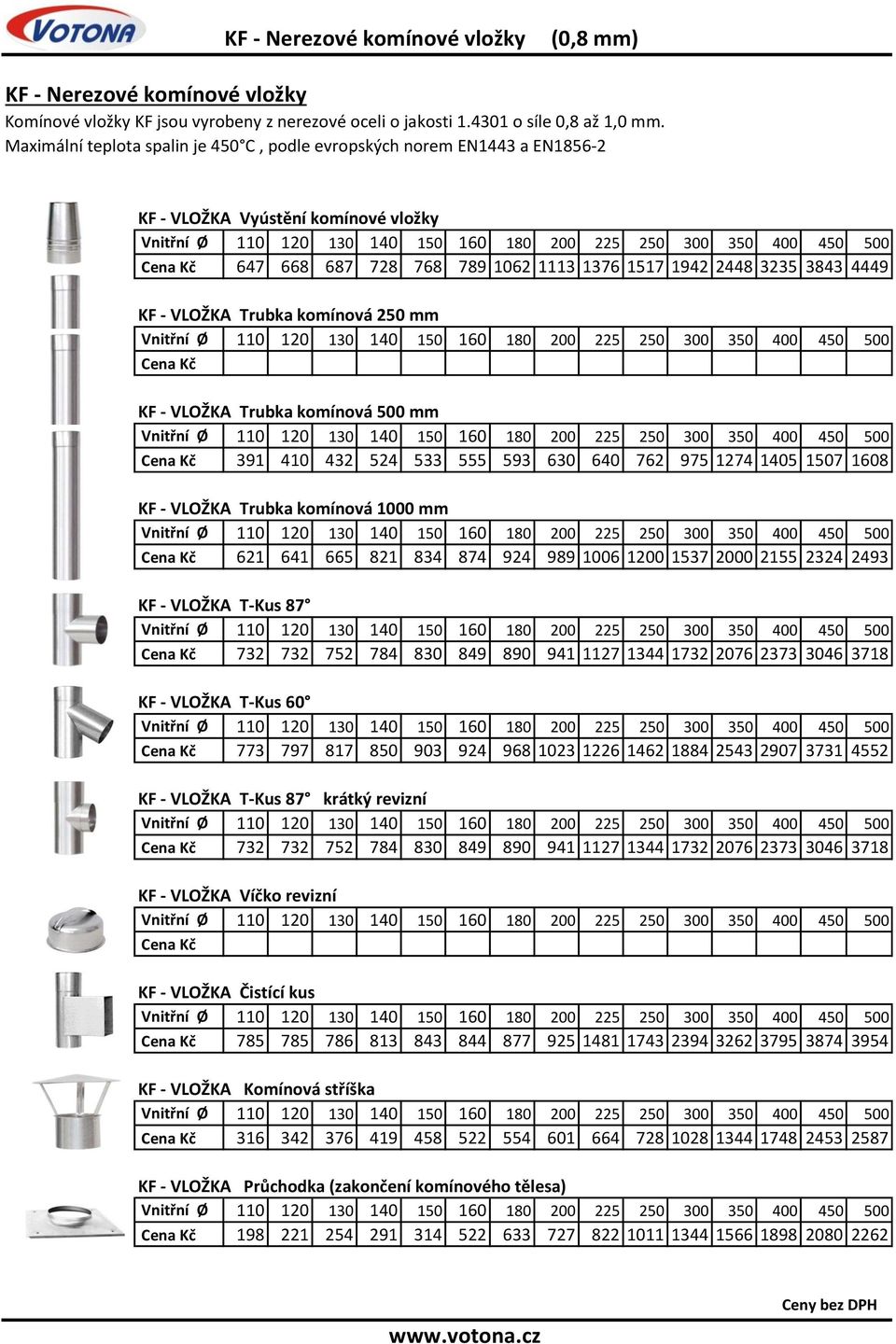

8 KF - Nerezové komínové vložky (0,8 mm) KF - Nerezové komínové vložky Komínové vložky KF jsou vyrobeny z nerezové oceli o jakosti o síle 0,8 až 1,0 mm. Maximální teplota spalin je 450 C, podle evropských norem EN1443 a EN KF - VLOŽKA Vyústění komínové vložky KF - VLOŽKA Trubka komínová 250 mm KF - VLOŽKA Trubka komínová 500 mm KF - VLOŽKA Trubka komínová 1000 mm KF - VLOŽKA T-Kus KF - VLOŽKA T-Kus KF - VLOŽKA T-Kus 87 krátký revizní KF - VLOŽKA Víčko revizní KF - VLOŽKA Čistící kus KF - VLOŽKA Komínová stříška KF - VLOŽKA Průchodka (zakončení komínového tělesa)

9 KF - Nerezové komínové vložky (0,8 mm) KF - VLOŽKA Dešťová krytka pro zakončení komínu KF - VLOŽKA Objímka montážní KF - VLOŽKA Objímka stabilizační KF - VLOŽKA Dno komínové (na tuhá paliva) KF - VLOŽKA Dno komínové (na plyn, olej) KF - VLOŽKA Dno komínové spodní (na plyn, olej) KF - VLOŽKA Koleno KF - VLOŽKA Koleno KF - VLOŽKA Koleno KF - VLOŽKA Koleno KF - VLOŽKA Koleno KF - VLOŽKA Koleno segmentové nastavitelné

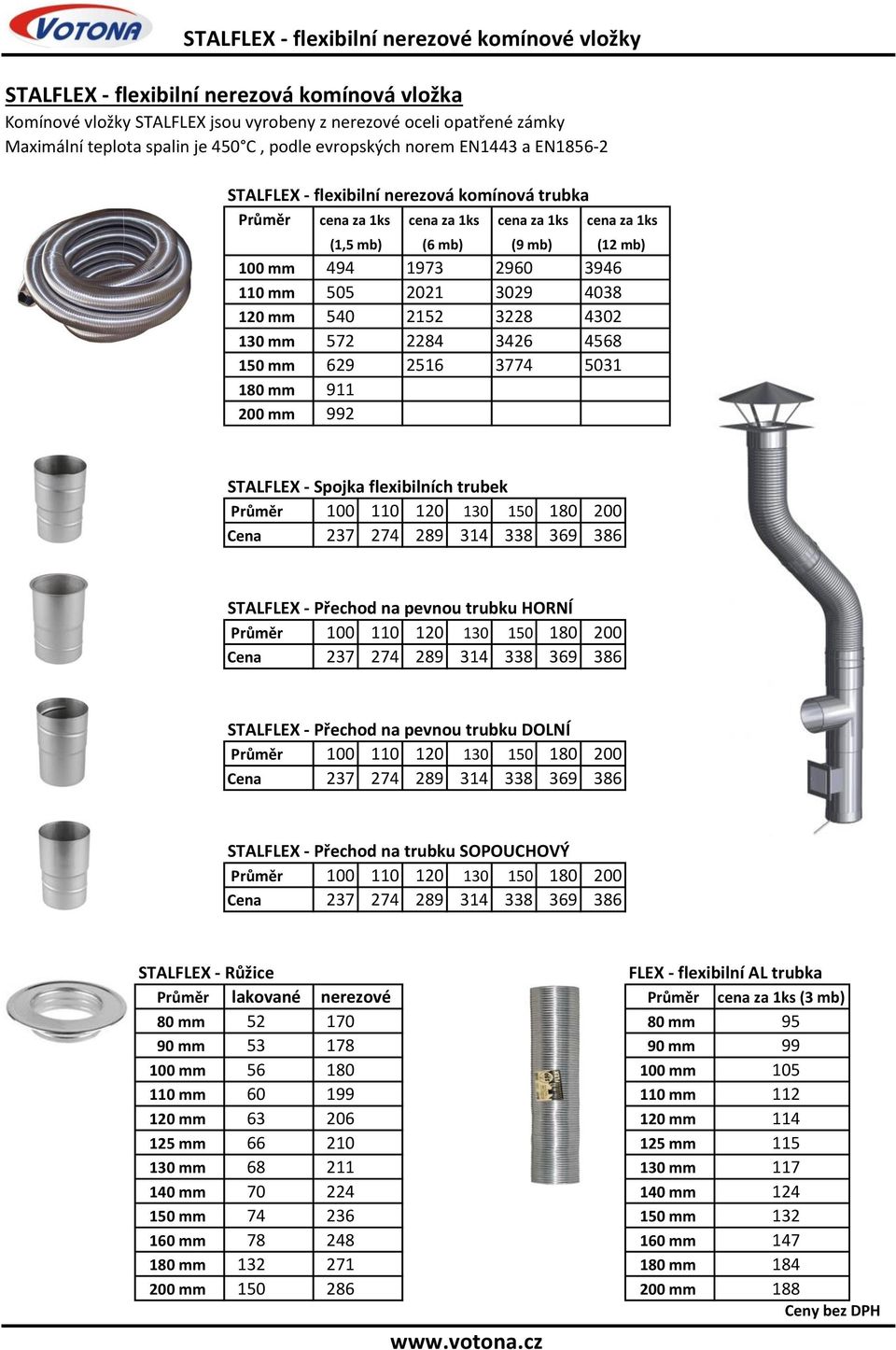

10 STALFLEX - flexibilní nerezové komínové vložky STALFLEX - flexibilní nerezová komínová vložka Komínové vložky STALFLEX jsou vyrobeny z nerezové oceli opatřené zámky Maximální teplota spalin je 450 C, podle evropských norem EN1443 a EN STALFLEX - flexibilní nerezová komínová trubka Průměr cena za 1ks cena za 1ks cena za 1ks cena za 1ks (1,5 mb) (6 mb) (9 mb) (12 mb) 100 mm mm mm mm mm mm mm 992 STALFLEX - Spojka flexibilních trubek Průměr Cena STALFLEX - Přechod na pevnou trubku HORNÍ Průměr Cena STALFLEX - Přechod na pevnou trubku DOLNÍ Průměr Cena STALFLEX - Přechod na trubku SOPOUCHOVÝ Průměr Cena STALFLEX - Růžice FLEX - flexibilní AL trubka Průměr lakované nerezové Průměr cena za 1ks (3 mb) 80 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 188

11 Plášťové betonové tvárnice a příslušenství Komponenty pro zděné komíny s nerez vložkou Komínová tvárnice PKS1 Hmotnost: 8,5 Kg Výška: 190 mm Cena: Komínová tvárnice PKS2 Hmotnost: 18 Kg Výška: 190 mm Cena: Komínová tvárnice PKS1W2 Hmotnost: 18 Kg Výška: 190 mm Cena: Komínová dvířka 135x135 lakované nerez Cena: Komínová dvířka 135x275 lakované nerez Cena:

12 VOTONA s.r.o. Zemědělská Veselí nad Moravou Tel./Fax: , Mobil: ,
