Mini přepínač počítačů (Klávesnice USB,VGA,Myš USB,Audio) 2:1 USB, integrované kabely Katalogové číslo: Typ: CS-62U

Transkript

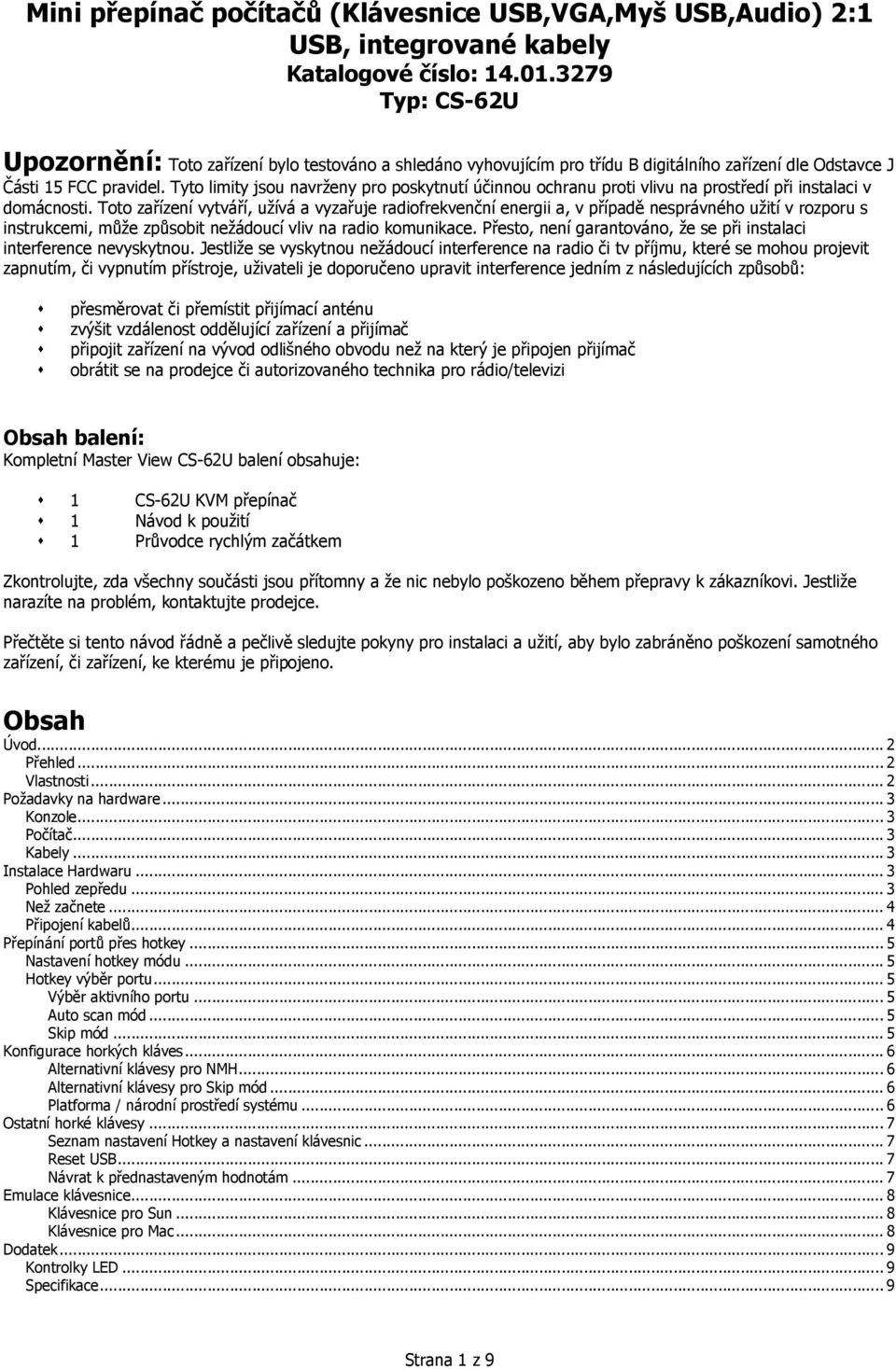

1 Mini přepínač počítačů (Klávesnice USB,VGA,Myš USB,Audio) 2:1 USB, integrované kabely Katalogové číslo: Typ: CS-62U Upozornění: Toto zařízení bylo testováno a shledáno vyhovujícím pro třídu B digitálního zařízení dle Odstavce J Části 15 FCC pravidel. Tyto limity jsou navrženy pro poskytnutí účinnou ochranu proti vlivu na prostředí při instalaci v domácnosti. Toto zařízení vytváří, užívá a vyzařuje radiofrekvenční energii a, v případě nesprávného užití v rozporu s instrukcemi, může způsobit nežádoucí vliv na radio komunikace. Přesto, není garantováno, že se při instalaci interference nevyskytnou. Jestliže se vyskytnou nežádoucí interference na radio či tv příjmu, které se mohou projevit zapnutím, či vypnutím přístroje, uživateli je doporučeno upravit interference jedním z následujících způsobů: přesměrovat či přemístit přijímací anténu zvýšit vzdálenost oddělující zařízení a přijímač připojit zařízení na vývod odlišného obvodu než na který je připojen přijímač obrátit se na prodejce či autorizovaného technika pro rádio/televizi Obsah balení: Kompletní Master View CS-62U balení obsahuje: 1 CS-62U KVM přepínač 1 Návod k použití 1 Průvodce rychlým začátkem Zkontrolujte, zda všechny součásti jsou přítomny a že nic nebylo poškozeno během přepravy k zákazníkovi. Jestliže narazíte na problém, kontaktujte prodejce. Přečtěte si tento návod řádně a pečlivě sledujte pokyny pro instalaci a užití, aby bylo zabráněno poškození samotného zařízení, či zařízení, ke kterému je připojeno. Obsah Úvod... 2 Přehled... 2 Vlastnosti... 2 Požadavky na hardware... 3 Konzole... 3 Počítač... 3 Kabely... 3 Instalace Hardwaru... 3 Pohled zepředu... 3 Než začnete... 4 Připojení kabelů... 4 Přepínání portů přes hotkey... 5 Nastavení hotkey módu... 5 Hotkey výběr portu... 5 Výběr aktivního portu... 5 Auto scan mód... 5 Skip mód... 5 Konfigurace horkých kláves... 6 Alternativní klávesy pro NMH... 6 Alternativní klávesy pro Skip mód... 6 Platforma / národní prostředí systému... 6 Ostatní horké klávesy... 7 Seznam nastavení Hotkey a nastavení klávesnic... 7 Reset USB... 7 Návrat k přednastaveným hodnotám... 7 Emulace klávesnice... 8 Klávesnice pro Sun... 8 Klávesnice pro Mac... 8 Dodatek... 9 Kontrolky LED... 9 Specifikace... 9 Strana 1 z 9

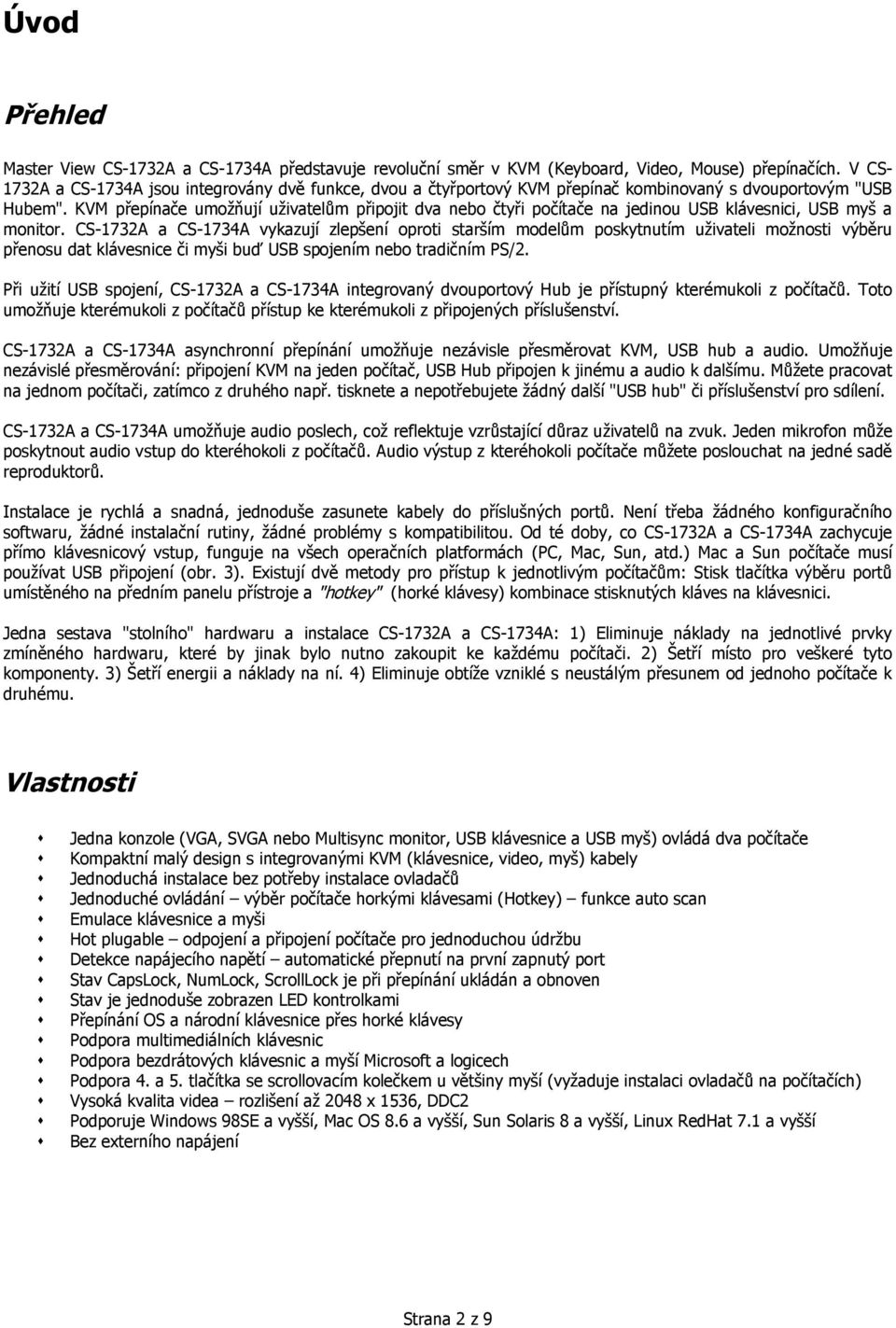

2 Úvod Přehled Master View CS-1732A a CS-1734A představuje revoluční směr v KVM (Keyboard, Video, Mouse) přepínačích. V CS- 1732A a CS-1734A jsou integrovány dvě funkce, dvou a čtyřportový KVM přepínač kombinovaný s dvouportovým "USB Hubem". KVM přepínače umožňují uživatelům připojit dva nebo čtyři počítače na jedinou USB klávesnici, USB myš a monitor. CS-1732A a CS-1734A vykazují zlepšení oproti starším modelům poskytnutím uživateli možnosti výběru přenosu dat klávesnice či myši buď USB spojením nebo tradičním PS/2. Při užití USB spojení, CS-1732A a CS-1734A integrovaný dvouportový Hub je přístupný kterémukoli z počítačů. Toto umožňuje kterémukoli z počítačů přístup ke kterémukoli z připojených příslušenství. CS-1732A a CS-1734A asynchronní přepínání umožňuje nezávisle přesměrovat KVM, USB hub a audio. Umožňuje nezávislé přesměrování: připojení KVM na jeden počítač, USB Hub připojen k jinému a audio k dalšímu. Můžete pracovat na jednom počítači, zatímco z druhého např. tisknete a nepotřebujete žádný další "USB hub" či příslušenství pro sdílení. CS-1732A a CS-1734A umožňuje audio poslech, což reflektuje vzrůstající důraz uživatelů na zvuk. Jeden mikrofon může poskytnout audio vstup do kteréhokoli z počítačů. Audio výstup z kteréhokoli počítače můžete poslouchat na jedné sadě reproduktorů. Instalace je rychlá a snadná, jednoduše zasunete kabely do příslušných portů. Není třeba žádného konfiguračního softwaru, žádné instalační rutiny, žádné problémy s kompatibilitou. Od té doby, co CS-1732A a CS-1734A zachycuje přímo klávesnicový vstup, funguje na všech operačních platformách (PC, Mac, Sun, atd.) Mac a Sun počítače musí používat USB připojení (obr. 3). Existují dvě metody pro přístup k jednotlivým počítačům: Stisk tlačítka výběru portů umístěného na předním panelu přístroje a "hotkey" (horké klávesy) kombinace stisknutých kláves na klávesnici. Jedna sestava "stolního" hardwaru a instalace CS-1732A a CS-1734A: 1) Eliminuje náklady na jednotlivé prvky zmíněného hardwaru, které by jinak bylo nutno zakoupit ke každému počítači. 2) Šetří místo pro veškeré tyto komponenty. 3) Šetří energii a náklady na ní. 4) Eliminuje obtíže vzniklé s neustálým přesunem od jednoho počítače k druhému. Vlastnosti Jedna konzole (VGA, SVGA nebo Multisync monitor, USB klávesnice a USB myš) ovládá dva počítače Kompaktní malý design s integrovanými KVM (klávesnice, video, myš) kabely Jednoduchá instalace bez potřeby instalace ovladačů Jednoduché ovládání výběr počítače horkými klávesami (Hotkey) funkce auto scan Emulace klávesnice a myši Hot plugable odpojení a připojení počítače pro jednoduchou údržbu Detekce napájecího napětí automatické přepnutí na první zapnutý port Stav CapsLock, NumLock, ScrollLock je při přepínání ukládán a obnoven Stav je jednoduše zobrazen LED kontrolkami Přepínání OS a národní klávesnice přes horké klávesy Podpora multimediálních klávesnic Podpora bezdrátových klávesnic a myší Microsoft a logicech Podpora 4. a 5. tlačítka se scrollovacím kolečkem u většiny myší (vyžaduje instalaci ovladačů na počítačích) Vysoká kvalita videa rozlišení až 2048 x 1536, DDC2 Podporuje Windows 98SE a vyšší, Mac OS 8.6 a vyšší, Sun Solaris 8 a vyšší, Linux RedHat 7.1 a vyšší Bez externího napájení Strana 2 z 9

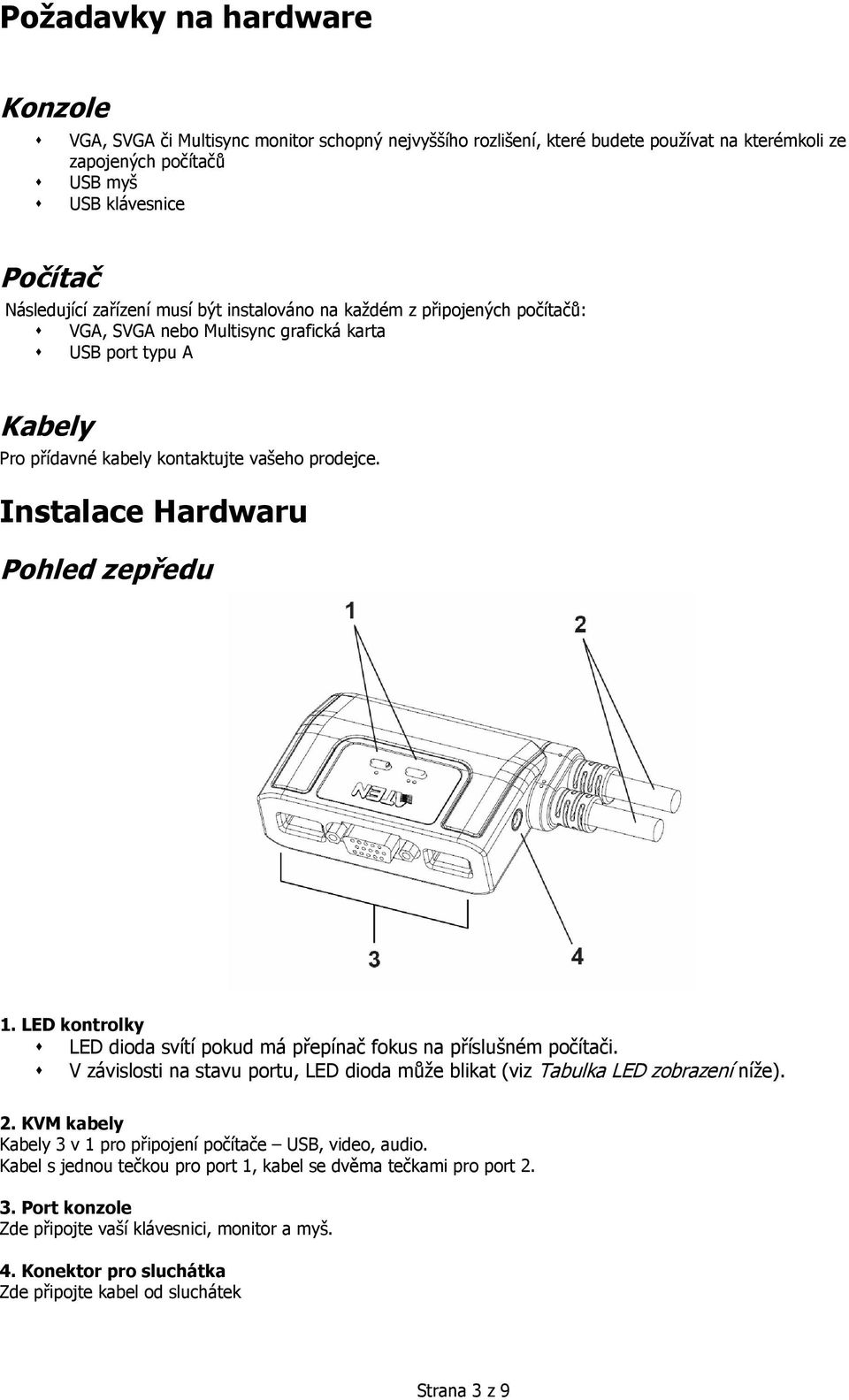

3 Požadavky na hardware Konzole VGA, SVGA či Multisync monitor schopný nejvyššího rozlišení, které budete používat na kterémkoli ze zapojených počítačů USB myš USB klávesnice Počítač Následující zařízení musí být instalováno na každém z připojených počítačů: VGA, SVGA nebo Multisync grafická karta USB port typu A Kabely Pro přídavné kabely kontaktujte vašeho prodejce. Instalace Hardwaru Pohled zepředu 1. LED kontrolky LED dioda svítí pokud má přepínač fokus na příslušném počítači. V závislosti na stavu portu, LED dioda může blikat (viz Tabulka LED zobrazení níže). 2. KVM kabely Kabely 3 v 1 pro připojení počítače USB, video, audio. Kabel s jednou tečkou pro port 1, kabel se dvěma tečkami pro port Port konzole Zde připojte vaší klávesnici, monitor a myš. 4. Konektor pro sluchátka Zde připojte kabel od sluchátek Strana 3 z 9

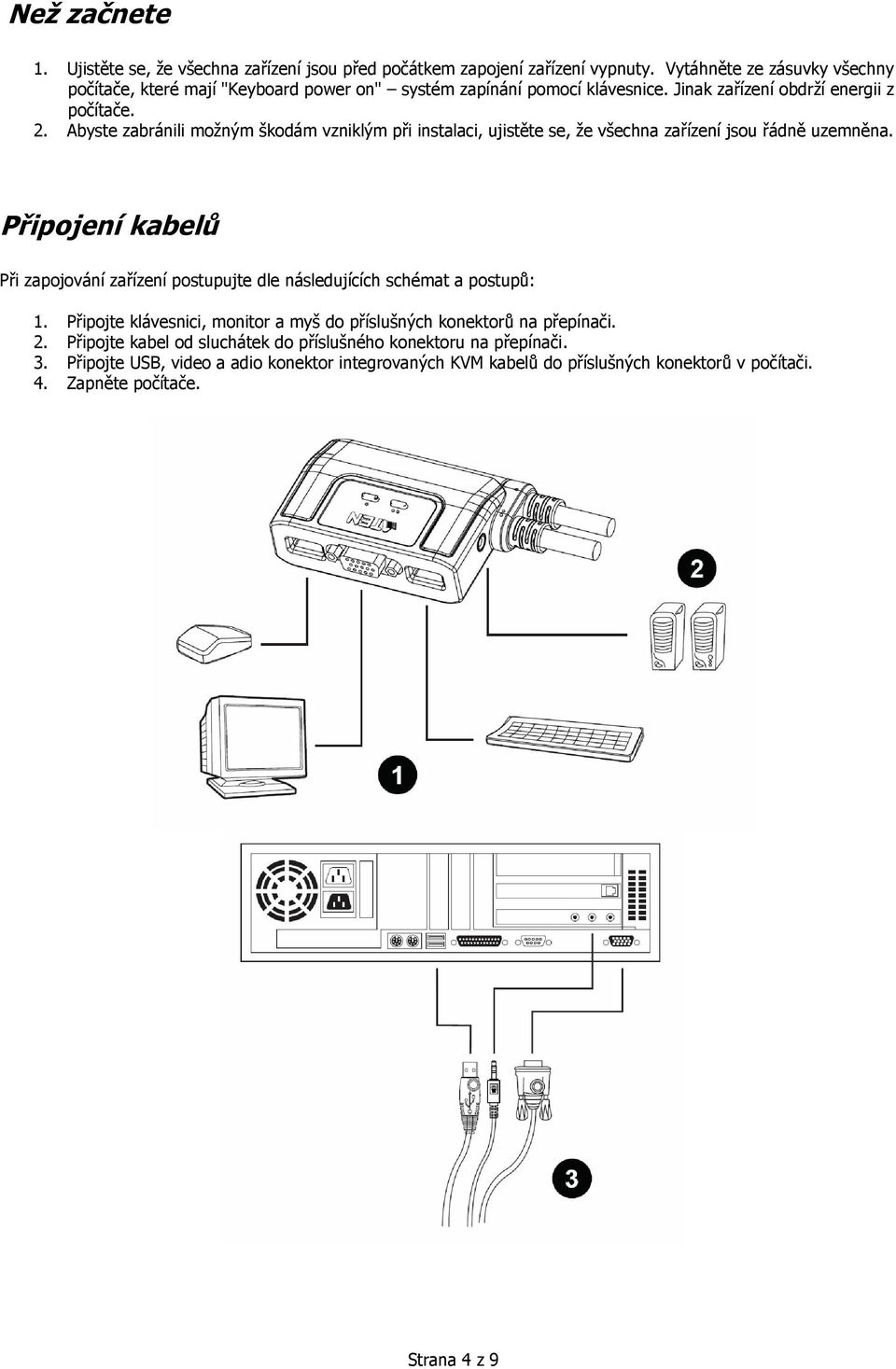

4 Než začnete 1. Ujistěte se, že všechna zařízení jsou před počátkem zapojení zařízení vypnuty. Vytáhněte ze zásuvky všechny počítače, které mají "Keyboard power on" systém zapínání pomocí klávesnice. Jinak zařízení obdrží energii z počítače. 2. Abyste zabránili možným škodám vzniklým při instalaci, ujistěte se, že všechna zařízení jsou řádně uzemněna. Připojení kabelů Při zapojování zařízení postupujte dle následujících schémat a postupů: 1. Připojte klávesnici, monitor a myš do příslušných konektorů na přepínači. 2. Připojte kabel od sluchátek do příslušného konektoru na přepínači. 3. Připojte USB, video a adio konektor integrovaných KVM kabelů do příslušných konektorů v počítači. 4. Zapněte počítače. Strana 4 z 9

5 Přepínání portů přes hotkey CS-62U umožňuje rozsáhlé a jednoduché použití funkce horkých kláves (dále jen "Hotkey"), které umožňují vhodnou kontrolu a konfiguraci KVM zařízení z klávesnice. Nastavení hotkey módu Nastavení Hotkey módu složí pro nastavení konfigurace přepínače. S výjimkou Skip módu, začínají všechny operace vyvoláním "Nastavení Hotkey módu" (dále jen NHM). 1. Stiskněte a držte klávesu Num Lock 2. Stiskněte a pusťte klávesu - (mínus) 3. Pusťte klávesu Num Lock Poznámka: 1. Existuje ještě alternativní kombinace NMH. Viz. níže. 2. Klávesa mínus musí být uvolněna do půl vteřiny, jinak je opuštěn mód NMH. Jestliže je aktivován mód NMH, blikají kontrolky Caps Lock a Scroll Lock. Konec blikání značí přechod do normálního módu. Normální funkce klávesnice a myši je zastavena. Některé operace NMH automaticky opouštějí Hotkey mód a některé se musí ukončit ručně. Pro ruční výstup z NMH stiskněte Esc nebo Mezerník. Hotkey výběr portu Hotkey výběr portu slouží k výběru portu přepínače. CS-62U umožňuje následující způsoby přístupu k portu: Výběr aktivního portu Auto scan mód Skip mód Výběr aktivního portu 1. Uveďte přepínač do NMH módu. 2. Stiskněte a pusťte klávesu s číslem portu (1 nebo 2) 3. Stiskněte [Enter] Přepínač se přepne na počítač se specifikovaným portem a automaticky opustí NMH mód. Auto scan mód V módu Auto scan přepínač automaticky přepínaá mezi oběma počítači v 5vteřinovém intervalu a umožňuje monitoring připojených počítačů. 1. Uveďte přepínač do NMH módu. 2. Stiskněte a pusťte klávesu A Pro opuštění Auto scan módu stiskněte [Esc] nebo [Mezerník]. Poznámka: 1. Normální funkce klávesnice a myši je zastavena. 2. Pro opuštění Auto scan módu stiskněte [Esc] nebo [Mezerník]. Skip mód V Skip módu je zjednodušená metoda pro přepínání portů bez nutnosti přechodu do NMH K přepnutí z jednoho portu na druhý, dojde po dvojím stisku klávesy [ScrollLock]. Strana 5 z 9

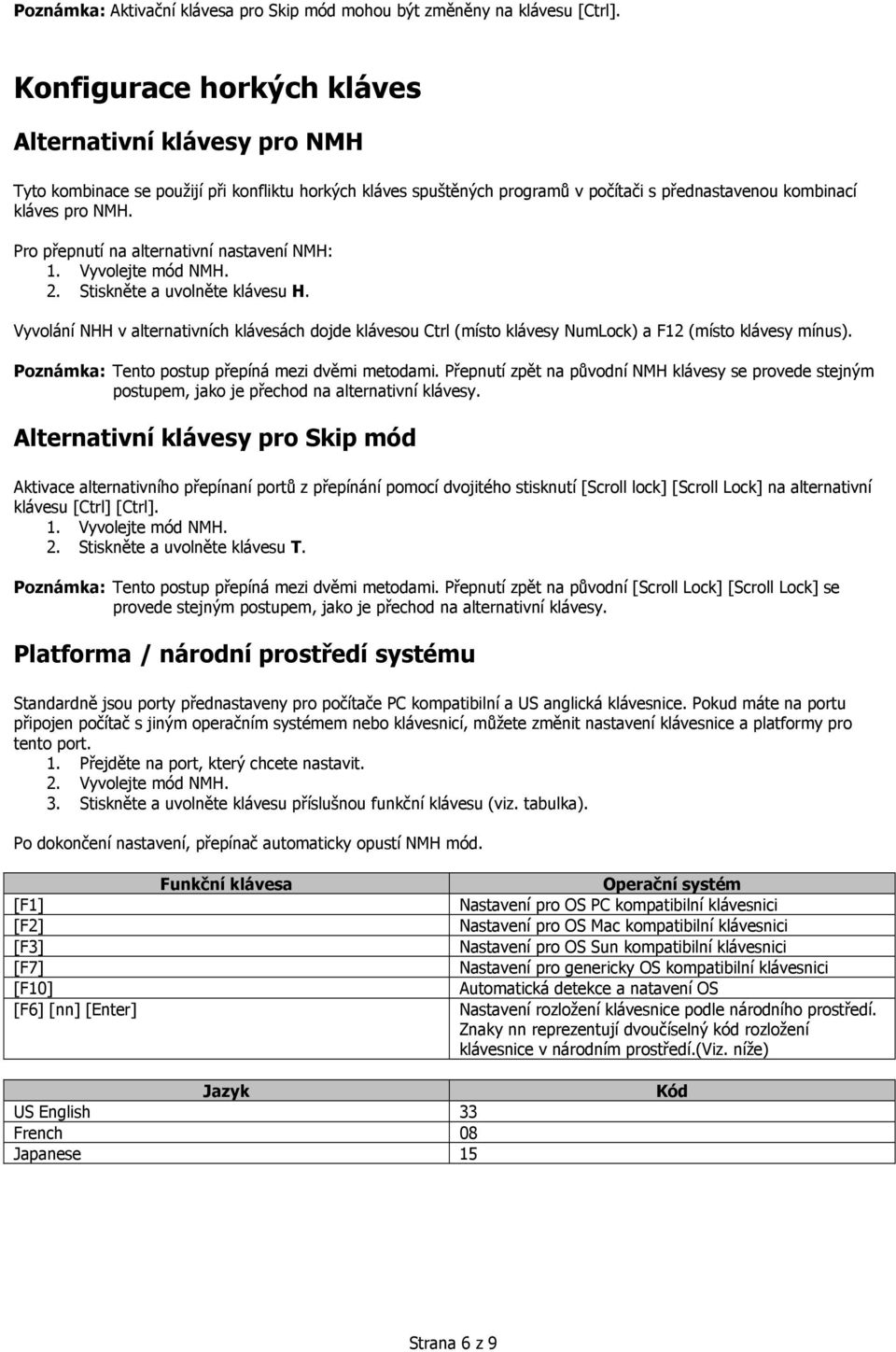

6 Poznámka: Aktivační klávesa pro Skip mód mohou být změněny na klávesu [Ctrl]. Konfigurace horkých kláves Alternativní klávesy pro NMH Tyto kombinace se použijí při konfliktu horkých kláves spuštěných programů v počítači s přednastavenou kombinací kláves pro NMH. Pro přepnutí na alternativní nastavení NMH: 2. Stiskněte a uvolněte klávesu H. Vyvolání NHH v alternativních klávesách dojde klávesou Ctrl (místo klávesy NumLock) a F12 (místo klávesy mínus). Poznámka: Tento postup přepíná mezi dvěmi metodami. Přepnutí zpět na původní NMH klávesy se provede stejným postupem, jako je přechod na alternativní klávesy. Alternativní klávesy pro Skip mód Aktivace alternativního přepínaní portů z přepínání pomocí dvojitého stisknutí [Scroll lock] [Scroll Lock] na alternativní klávesu [Ctrl] [Ctrl]. 2. Stiskněte a uvolněte klávesu T. Poznámka: Tento postup přepíná mezi dvěmi metodami. Přepnutí zpět na původní [Scroll Lock] [Scroll Lock] se provede stejným postupem, jako je přechod na alternativní klávesy. Platforma / národní prostředí systému Standardně jsou porty přednastaveny pro počítače PC kompatibilní a US anglická klávesnice. Pokud máte na portu připojen počítač s jiným operačním systémem nebo klávesnicí, můžete změnit nastavení klávesnice a platformy pro tento port. 1. Přejděte na port, který chcete nastavit. 2. Vyvolejte mód NMH. 3. Stiskněte a uvolněte klávesu příslušnou funkční klávesu (viz. tabulka). Po dokončení nastavení, přepínač automaticky opustí NMH mód. [F1] [F2] [F3] [F7] [F10] [F6] [nn] [Enter] Funkční klávesa Operační systém Nastavení pro OS PC kompatibilní klávesnici Nastavení pro OS Mac kompatibilní klávesnici Nastavení pro OS Sun kompatibilní klávesnici Nastavení pro genericky OS kompatibilní klávesnici Automatická detekce a natavení OS Nastavení rozložení klávesnice podle národního prostředí. Znaky nn reprezentují dvoučíselný kód rozložení klávesnice v národním prostředí.(viz. níže) Jazyk US English 33 French 08 Japanese 15 Kód Strana 6 z 9

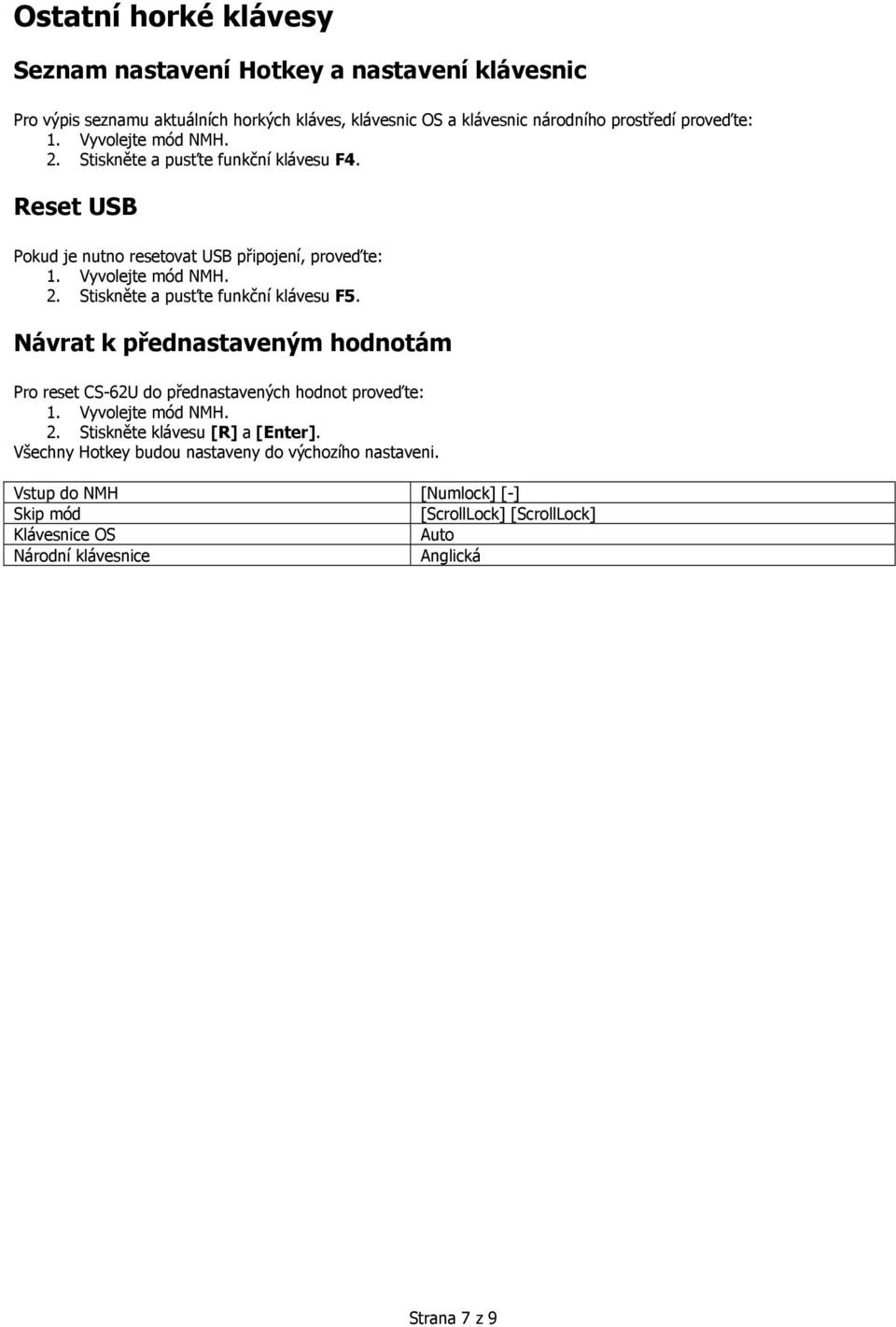

7 Ostatní horké klávesy Seznam nastavení Hotkey a nastavení klávesnic Pro výpis seznamu aktuálních horkých kláves, klávesnic OS a klávesnic národního prostředí proveďte: 2. Stiskněte a pusťte funkční klávesu F4. Reset USB Pokud je nutno resetovat USB připojení, proveďte: 2. Stiskněte a pusťte funkční klávesu F5. Návrat k přednastaveným hodnotám Pro reset CS-62U do přednastavených hodnot proveďte: 2. Stiskněte klávesu [R] a [Enter]. Všechny Hotkey budou nastaveny do výchozího nastaveni. Vstup do NMH [Numlock] [-] Skip mód [ScrollLock] [ScrollLock] Klávesnice OS Auto Národní klávesnice Anglická Strana 7 z 9

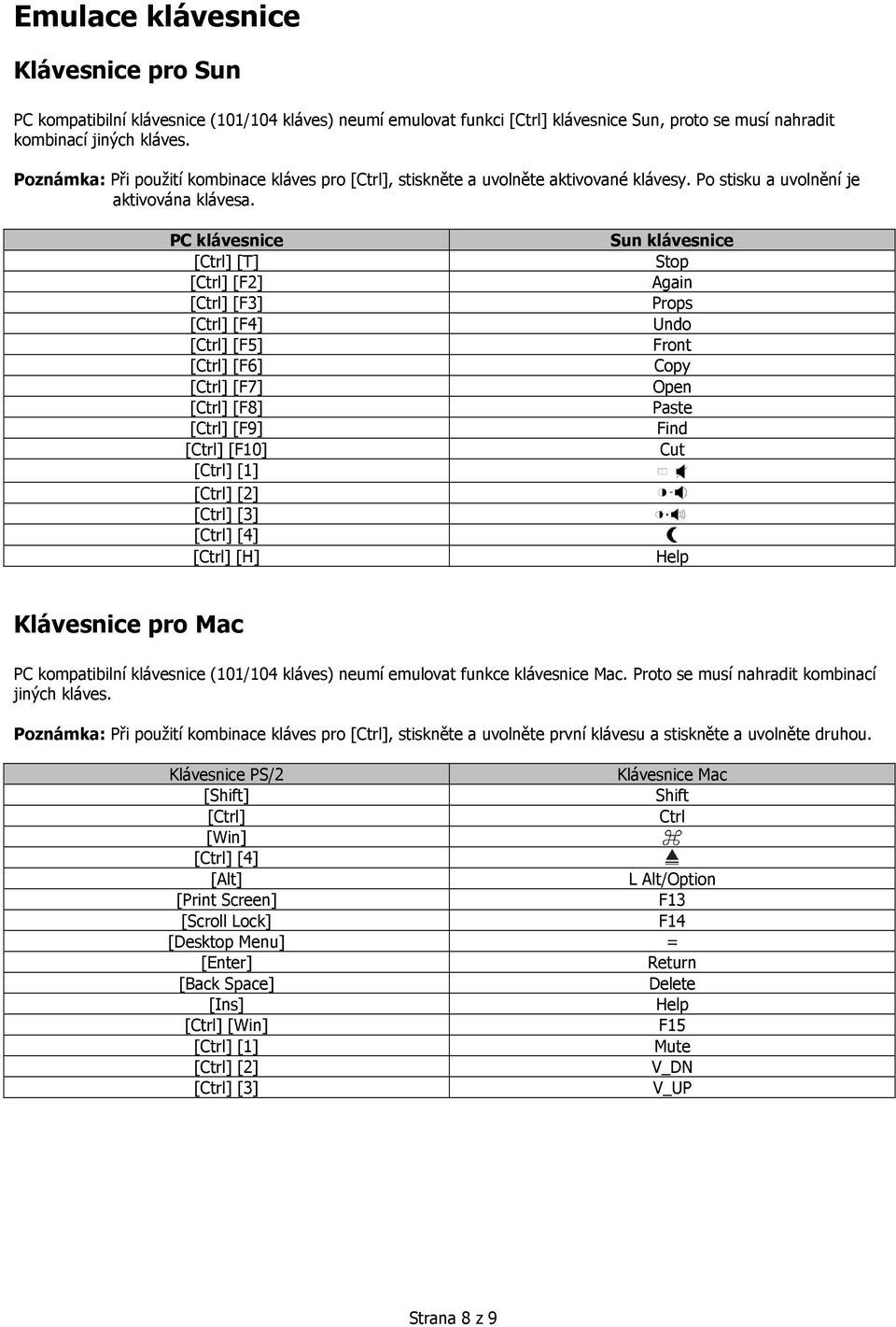

8 Emulace klávesnice Klávesnice pro Sun PC kompatibilní klávesnice (101/104 kláves) neumí emulovat funkci [Ctrl] klávesnice Sun, proto se musí nahradit kombinací jiných kláves. Poznámka: Při použití kombinace kláves pro [Ctrl], stiskněte a uvolněte aktivované klávesy. Po stisku a uvolnění je aktivována klávesa. PC klávesnice [Ctrl] [T] [Ctrl] [F2] [Ctrl] [F3] [Ctrl] [F4] [Ctrl] [F5] [Ctrl] [F6] [Ctrl] [F7] [Ctrl] [F8] [Ctrl] [F9] [Ctrl] [F10] [Ctrl] [1] [Ctrl] [2] [Ctrl] [3] [Ctrl] [4] [Ctrl] [H] Sun klávesnice Stop Again Props Undo Front Copy Open Paste Find Cut Help Klávesnice pro Mac PC kompatibilní klávesnice (101/104 kláves) neumí emulovat funkce klávesnice Mac. Proto se musí nahradit kombinací jiných kláves. Poznámka: Při použití kombinace kláves pro [Ctrl], stiskněte a uvolněte první klávesu a stiskněte a uvolněte druhou. Klávesnice PS/2 Klávesnice Mac [Shift] Shift [Ctrl] Ctrl [Win] [Ctrl] [4] [Alt] L Alt/Option [Print Screen] F13 [Scroll Lock] F14 [Desktop Menu] = [Enter] Return [Back Space] Delete [Ins] Help [Ctrl] [Win] F15 [Ctrl] [1] Mute [Ctrl] [2] V_DN [Ctrl] [3] V_UP Strana 8 z 9

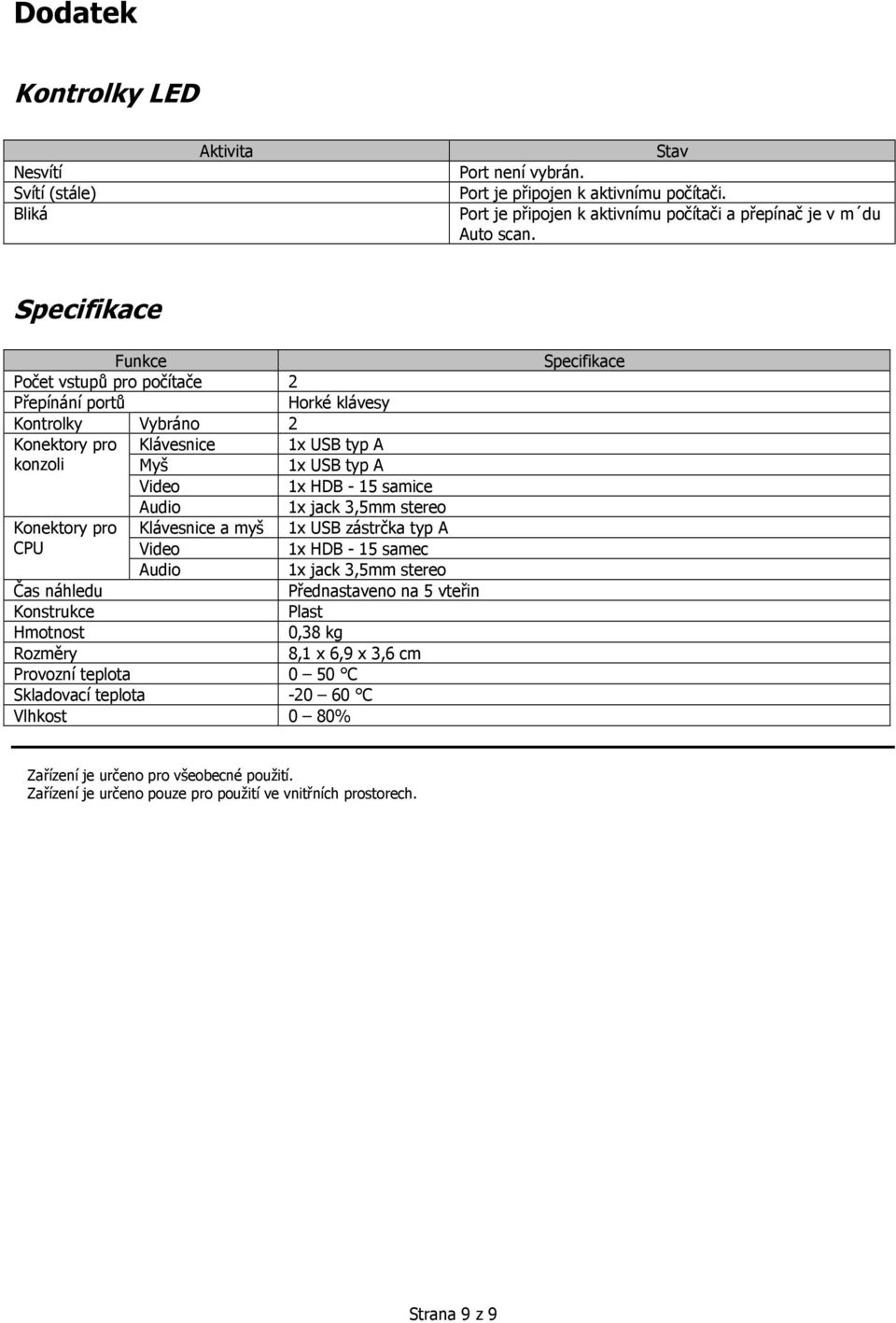

9 Dodatek Kontrolky LED Nesvítí Svítí (stále) Bliká Aktivita Stav Port není vybrán. Port je připojen k aktivnímu počítači. Port je připojen k aktivnímu počítači a přepínač je v m du Auto scan. Specifikace Funkce Počet vstupů pro počítače 2 Přepínání portů Horké klávesy Kontrolky Vybráno 2 Konektory pro Klávesnice 1x USB typ A konzoli Myš 1x USB typ A Video 1x HDB - 15 samice Audio 1x jack 3,5mm stereo Konektory pro Klávesnice a myš 1x USB zástrčka typ A CPU Video 1x HDB - 15 samec Audio 1x jack 3,5mm stereo Čas náhledu Přednastaveno na 5 vteřin Konstrukce Plast Hmotnost 0,38 kg Rozměry 8,1 x 6,9 x 3,6 cm Provozní teplota 0 50 C Skladovací teplota C Vlhkost 0 80% Specifikace Zařízení je určeno pro všeobecné použití. Zařízení je určeno pouze pro použití ve vnitřních prostorech. Strana 9 z 9
