Value - Powerline ethernet adaptér, 85Mbps Katalogové číslo:

Transkript

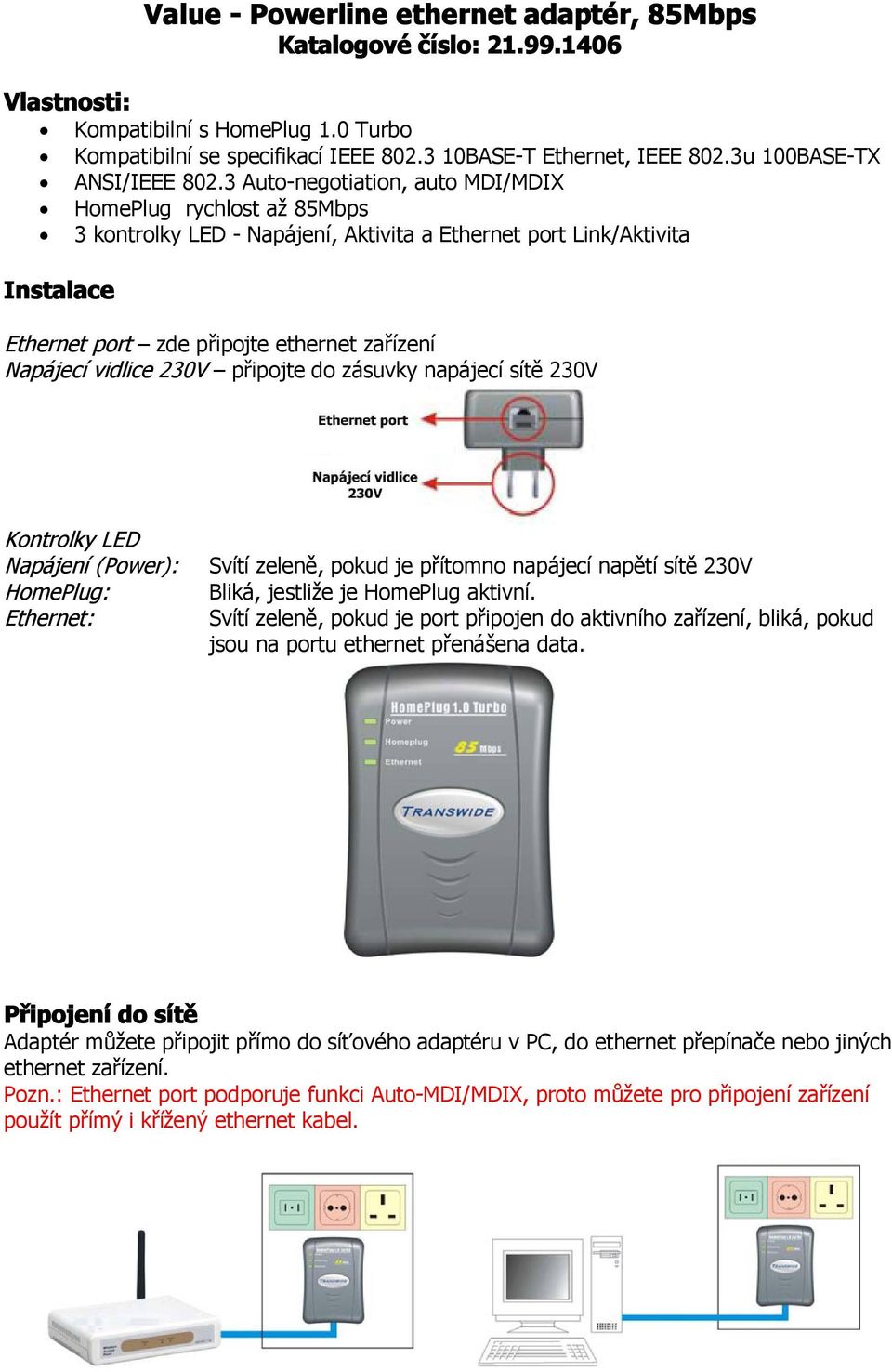

1 Value - Powerline ethernet adaptér, 85Mbps Katalogové číslo: Vlastnosti: Kompatibilní s HomePlug 1.0 Turbo Kompatibilní se specifikací IEEE BASE-T Ethernet, IEEE 802.3u 100BASE-TX ANSI/IEEE Auto-negotiation, auto MDI/MDIX HomePlug rychlost až 85Mbps 3 kontrolky LED - Napájení, Aktivita a Ethernet port Link/Aktivita Instalace Ethernet port zde připojte ethernet zařízení Napájecí vidlice 230V připojte do zásuvky napájecí sítě 230V Kontrolky LED Napájení (Power): HomePlug: Ethernet: Svítí zeleně, pokud je přítomno napájecí napětí sítě 230V Bliká, jestliže je HomePlug aktivní. Svítí zeleně, pokud je port připojen do aktivního zařízení, bliká, pokud jsou na portu ethernet přenášena data. Připojení do sítě Adaptér můžete připojit přímo do síťového adaptéru v PC, do ethernet přepínače nebo jiných ethernet zařízení. Pozn.: Ethernet port podporuje funkci Auto-MDI/MDIX, proto můžete pro připojení zařízení použít přímý i křížený ethernet kabel.

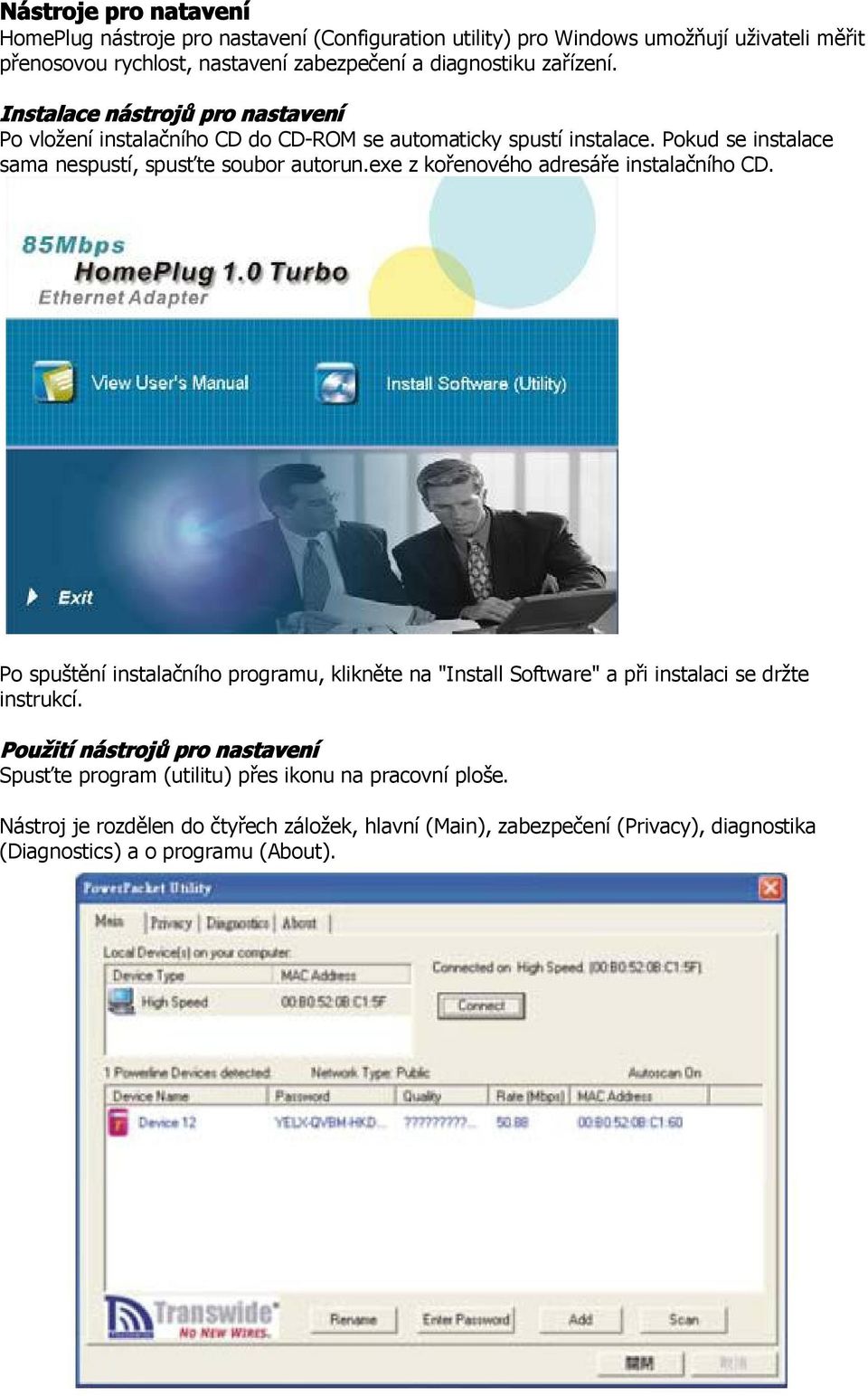

2 Nástroje pro natavení HomePlug nástroje pro nastavení (Configuration utility) pro Windows umožňují uživateli měřit přenosovou rychlost, nastavení zabezpečení a diagnostiku zařízení. Instalace nástrojů pro nastavení Po vložení instalačního CD do CD-ROM se automaticky spustí instalace. Pokud se instalace sama nespustí, spusťte soubor autorun.exe z kořenového adresáře instalačního CD. Po spuštění instalačního programu, klikněte na "Install Software" a při instalaci se držte instrukcí. Použití nástrojů pro nastavení Spusťte program (utilitu) přes ikonu na pracovní ploše. Nástroj je rozdělen do čtyřech záložek, hlavní (Main), zabezpečení (Privacy), diagnostika (Diagnostics) a o programu (About).

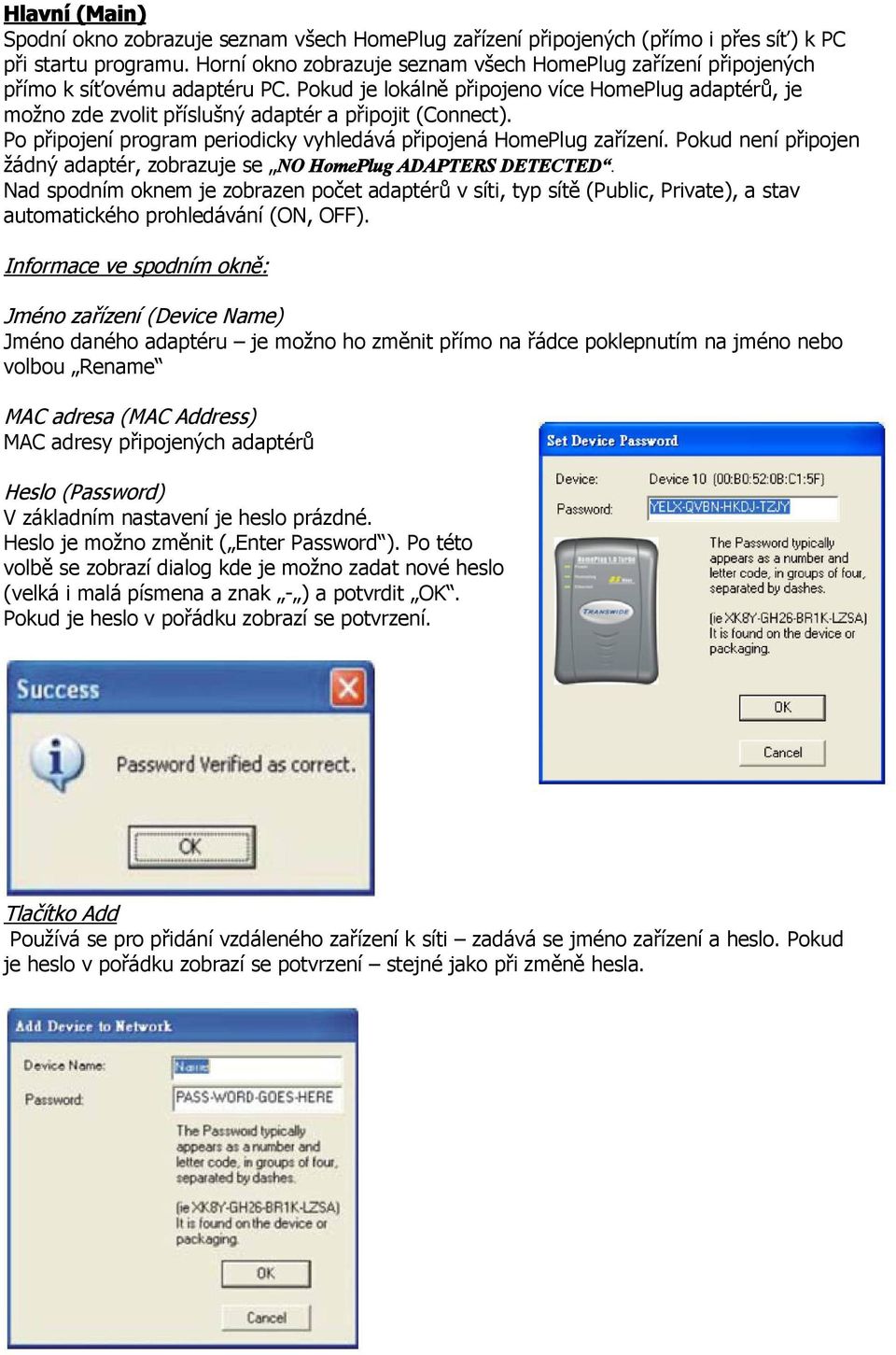

3 Hlavní (Main) Spodní okno zobrazuje seznam všech HomePlug zařízení připojených (přímo i přes síť) k PC při startu programu. Horní okno zobrazuje seznam všech HomePlug zařízení připojených přímo k síťovému adaptéru PC. Pokud je lokálně připojeno více HomePlug adaptérů, je možno zde zvolit příslušný adaptér a připojit (Connect). Po připojení program periodicky vyhledává připojená HomePlug zařízení. Pokud není připojen žádný adaptér, zobrazuje se NO HomePlug ADAPTERS DETECTED. Nad spodním oknem je zobrazen počet adaptérů v síti, typ sítě (Public, Private), a stav automatického prohledávání (ON, OFF). Informace ve spodním okně: Jméno zařízení (Device Name) Jméno daného adaptéru je možno ho změnit přímo na řádce poklepnutím na jméno nebo volbou Rename MAC adresa (MAC Address) MAC adresy připojených adaptérů Heslo (Password) V základním nastavení je heslo prázdné. Heslo je možno změnit ( Enter Password ). Po této volbě se zobrazí dialog kde je možno zadat nové heslo (velká i malá písmena a znak - ) a potvrdit OK. Pokud je heslo v pořádku zobrazí se potvrzení. Tlačítko Add Používá se pro přidání vzdáleného zařízení k síti zadává se jméno zařízení a heslo. Pokud je heslo v pořádku zobrazí se potvrzení stejné jako při změně hesla.

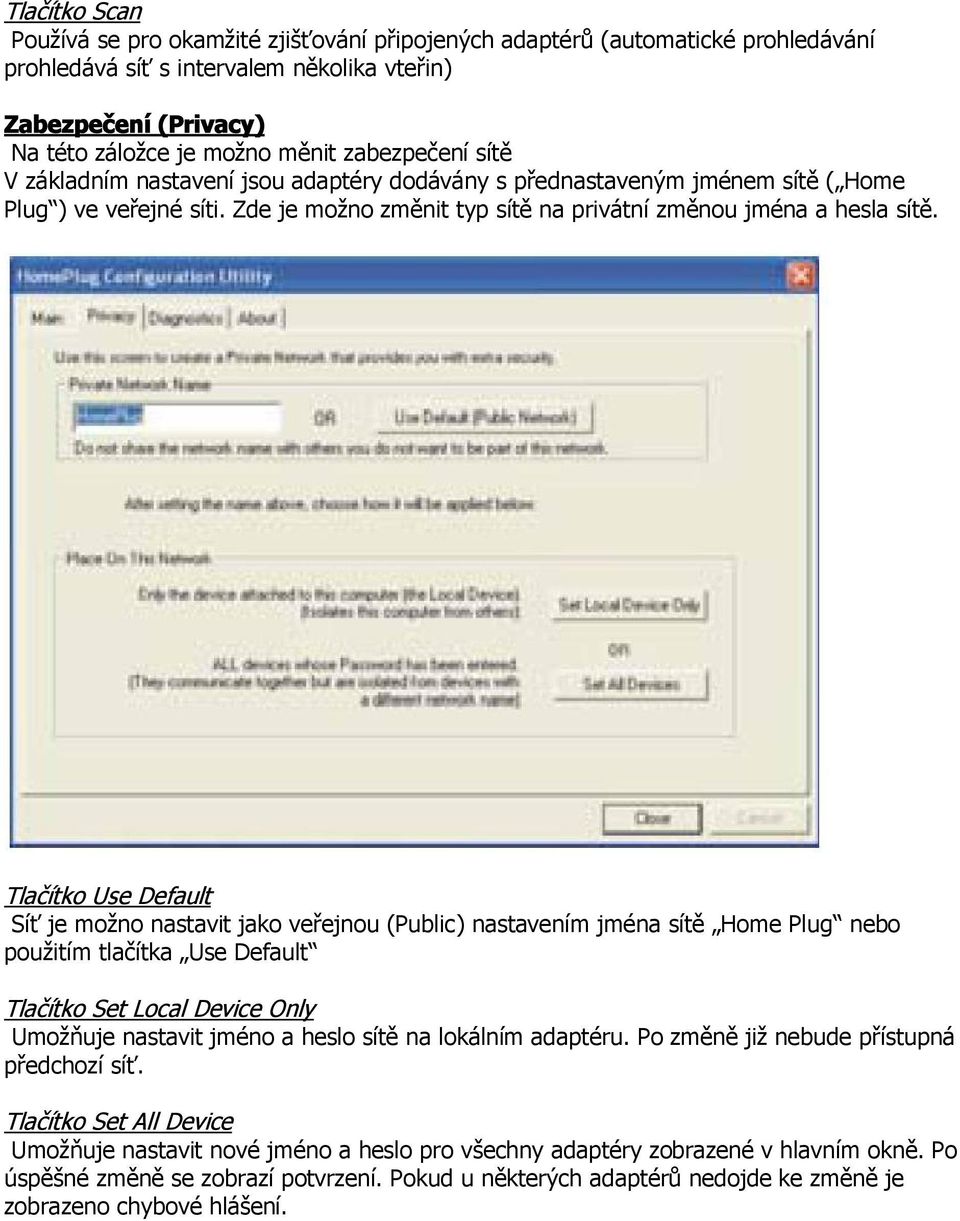

4 Tlačítko Scan Používá se pro okamžité zjišťování připojených adaptérů (automatické prohledávání prohledává síť s intervalem několika vteřin) Zabezpečení (Privacy) Na této záložce je možno měnit zabezpečení sítě V základním nastavení jsou adaptéry dodávány s přednastaveným jménem sítě ( Home Plug ) ve veřejné síti. Zde je možno změnit typ sítě na privátní změnou jména a hesla sítě. Tlačítko Use Default Síť je možno nastavit jako veřejnou (Public) nastavením jména sítě Home Plug nebo použitím tlačítka Use Default Tlačítko Set Local Device Only Umožňuje nastavit jméno a heslo sítě na lokálním adaptéru. Po změně již nebude přístupná předchozí síť. Tlačítko Set All Device Umožňuje nastavit nové jméno a heslo pro všechny adaptéry zobrazené v hlavním okně. Po úspěšné změně se zobrazí potvrzení. Pokud u některých adaptérů nedojde ke změně je zobrazeno chybové hlášení.

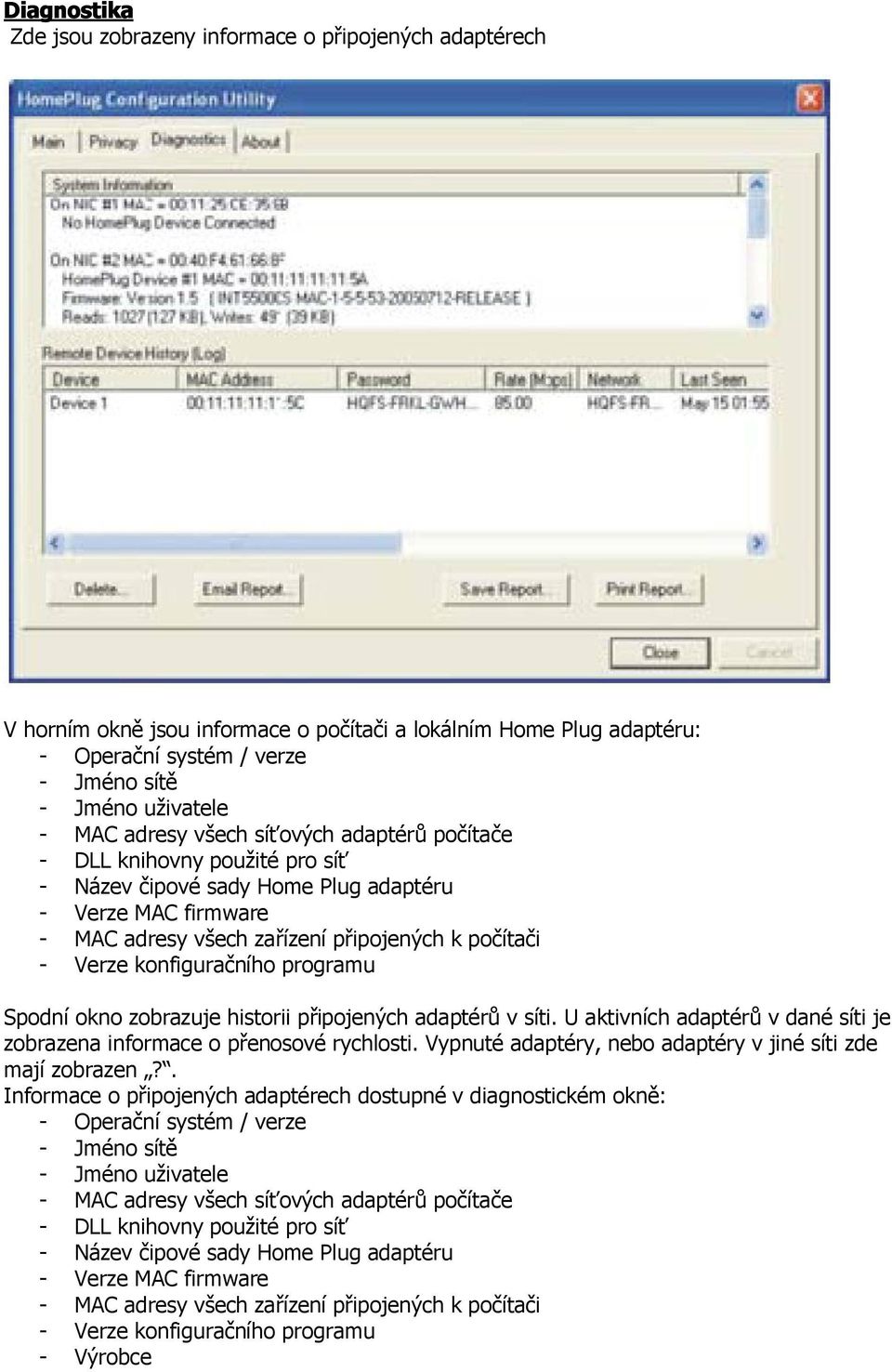

5 Diagnostika Zde jsou zobrazeny informace o připojených adaptérech V horním okně jsou informace o počítači a lokálním Home Plug adaptéru: - Operační systém / verze - Jméno sítě - Jméno uživatele - MAC adresy všech síťových adaptérů počítače - DLL knihovny použité pro síť - Název čipové sady Home Plug adaptéru - Verze MAC firmware - MAC adresy všech zařízení připojených k počítači - Verze konfiguračního programu Spodní okno zobrazuje historii připojených adaptérů v síti. U aktivních adaptérů v dané síti je zobrazena informace o přenosové rychlosti. Vypnuté adaptéry, nebo adaptéry v jiné síti zde mají zobrazen?. Informace o připojených adaptérech dostupné v diagnostickém okně: - Operační systém / verze - Jméno sítě - Jméno uživatele - MAC adresy všech síťových adaptérů počítače - DLL knihovny použité pro síť - Název čipové sady Home Plug adaptéru - Verze MAC firmware - MAC adresy všech zařízení připojených k počítači - Verze konfiguračního programu - Výrobce

6 O (About) Zobrazuje verzi programu a umožňuje volbu automatického prohledávání (Autoscan) Specifikace Standardy: Rychlost přenosu ethernet: Frekvenční rozsah: Modulace: Zabezpečení: Dosah: Kontrolky LED: Ethernet port: Rozměry: 103 x 73 x 38mm Teplota: Skladovací: -10 C - 70 C Provozní: 0 C - 40 C Vlhkost: Nekondenzující - Skaldovací: 10% - 90% Provozní: 10% -70% Napájení: Spotřeba: Nástroje pro nastavení: HomePlug 1.0 Turbo IEEE Ethernet IEEE 802.3u Fast Ethernet 10/100Mbps (Link speed) HomePlug: Up to 85Mbps 4,5 21MHz OFDM QAM 16/64/256, DBPSK, ROBO CSMA/CA (HomePlug), CSMA/CD (Ethernet) 56-bit Data Encryption with Key Management Až 300m (záleží na podmínkách) Napájení, HomePlug, ethernet 1 x 10/100Mbps Ethernet s podporou Auto negotiation a Auto- MDI/MDIX V sřídavých 2,5W (max.) Windows 98/2000/Me/XP
