X-MET8000. Motto: při zajišťování bezpečnosti a shody ve všech závodech po celém světě platí Důvěřujte, ale prověřujte

Transkript

1 PMI Motto: při zajišťování bezpečnosti a shody ve všech závodech po celém světě platí Důvěřujte, ale prověřujte Rychlá a věrohodná on-site analýza pro: rychlou a spolehlivou verifikaci slitin používaných pro výrobu z hlediska procesu kritických komponent kontrolu kvality materiálu pro výrobu potrubí, ventilů nebo reakčních nádob přesné stanovení lehkých prvků a stopových prvků např. při alkylaci kyseliny flourovodíkové, sulfidaci systému nebo pro FAC modelování- koroze zrychlené prouděním média analýzy svarových kovů

2 PMI Minimalizace laboratorního testování a snižování provozních i laboratorních nákladů Poruchy v rafinériích, petrochemických závodech a v elektrárnách mohou mít katastrofální následky. Programy Pozitivní Materiálové Identifikace (PMI) umožní operátorům a specialistům na údržbu otestovat kritické komponenty výrobního procesu ještě před uvedením zařízení do provozu i během údržby, takže se nemusí spoléhat pouze na certifikáty dodavatelů. Tento přístup může potenciálně zachránit životy tím, že snižuje riziko vážného poškození, které by mohlo být způsobeno záměnou materiálu u kritických komponentů. Protože ruční rtg analyzátory umožňují rychlou a přesnou analýzu a identifikaci slitin přímo v terénu, jsou pro proces PMI velice často využívány. Špičkový výkon i pro aplikace kritické 3 4 z bezpečnostního hlediska 2 Li Be Kα 0.05 Kα 0.11 Vynikající analýza lehkých prvků (Mg až S) pro přísnou kontrolu konstrukčních částí a systémů 3 Na Mg Kα 1.04 Kα Nízké limity 24 detekce pro přesnou analýzu stopových Sc Ti prvků V Cr Mn Fe Co Ni 4 Cu K Ca Zn α 4.09 Kα 4.51 Kα 4.95 Kα 5.41 Kα 5.90 Kα 6.40 Kα 6.93 Kα 7.47 Kα Kα α 0.40 Lα 0.45 Lα 0.51 Lα 0.57 Lα 0.64 Lα 0.70 Lα 0.78 Lα 0.85 Lα Lα Rychlá 41 a 42 přesná chemická analýza 45 a identifikace 46 značky Y Zr d(jakosti) Nb Mo díky nejkomplexnější Tc Ruknihovně Rh značek Pd5 Ag Rb Cd Sr α Kα Kα Kα Kα Kα Kα Kα Kα Kα α 1.92 Lα 2.04 Lα 2.17 Lα 2.29 Lα 2.42 Lα 2.56 Lα 2.70 Lα 2.84 Lα Lα Optimální 73 74pro provoz: 75 malý, 76 ergonometrický design, 55 hmotnost La Hf 1,5 Takg včetně Wbaterie, Revýdrž Os baterie na Irjedno Pt nabití Au Cs hodin Hg Ba α 4.65 Lα 7.90 Lα 8.15 Lα 8.40 Lα 8.65 Lα 8.91 Lα 9.18 Lα 9.44 Lα Lα α 0.83 Mα 1.64 Mα 1.71 Mα 1.77 Mα 1.84 Mα 1.91 Mα 1.98 Mα 2.05 Mα 2.12 Mα Rychlý start: do 20 sekund od zapnutí přístroje Ac Rf Db Sg Bh Hs Mt Ds Fr Ra Optimalizovaný design měřicího nosu pro snadný s 7 Rg přístup Cn α Lα Lα Scandium Yttrium Lanthanum Actinium Po úspěchu analyzátorů série X-MET7000 zvedá Oxford Instruments svým nejnovějším modelem laťku ještě výše. Optimalizovaná kombinace vysoce výkonné 50kV rtg lampy s rhodiovou anodou a velkoplošného polovodičového SDD detektoru poskytuje výkon i pro ty nejnáročnější PMI aplikace Titanium Zirconium Hafnium Rutherfordium Ce Lα 4.84 Mα 0.88 Th Lα Technetium do ohybů a koutových svarů Cerium Thorium Vanadium Niobium Tantalum Dubnium Pr Lα 5.03 Mα 0.93 Pa Lα Praseodymium otactinium Chromium Molybdenum Tungsten Seaborgium Nd 60 Lα 5.23 Mα U Lα Neodymium Uranium Manganese Rhenium Bohrium 145 Pm 61 Kα Lα Np Lα Promethium eptunium Iron Ruthenium Osmium Hassium Sm 62 Lα 5.64 Mα Pu Lα Samarium lutonium Cobalt Rhodium Iridium Meitnerium Eu Lα 5.85 Mα Am Lα Europium mericium Nickel Palladium Platinum Darmstadtium Gd Lα 6.06 Mα Cm Lα H Gadolinium Curium Hydrogen Lithium Sodium Potassium Copper Rubidium Silver Caesium Gold Roentgenium Francium Tb Lα 6.27 Mα 1.24 Bk Lα Beryllium Magnesium Calcium Zinc Strontium Cadmium Mercury Barium Copernicium Radium 5 Hlavní menu Terbium erkelium Ga Sc Dy Lα 6.50 Mα 1.29 Cf Lα B Kα 0.18 Al Kα Kα Lα In Y Kα Lα La Tl Kα Lα Lα Mα Uut Ac Lα Dysprosium lifornium Kα 1.74 Kα 2.01 Kα 2.31 Kα 2.62 Kα Boron Aluminum Scandium Gallium Yttrium Indium Lanthanum Thallium Ununtrium Actinium 6 14 Ge Ti Ho Lα 6.72 Mα 1.35 C Kα 0.28 Si Kα Lα Sn Zr Kα Lα Pb Hf Lα Mα Germanium Titanium Zirconium Tin Hafnium Lead Uuq Rf Es Holmium nsteinium Rutherfordium Ununquadium As V Ce Er Carbon Silicon Lα Mα Fm Th Lα Kα Lα Nb Sb Kα Lα Ta Bi Lα Mα Vanadium Arsenic Antimony Niobium Tantalum Bismuth Uup Db N Kα 0.39 Erbium Cerium Fermium Thorium P Ununpentium Dubnium Cr Se Tm Pr Lα Mα Md Pa 91 Nitrogen Phosphorus Lα O Kα Kα Lα Mo Te Kα Lα Po W Lα Mα 1.77 Chromium Selenium Molybdenum Tellurium Polonium Tungsten Uuh Sg Praseodymium Thulium otactinium ndelevium S Ununhexium Seaborgium Mn Br Kα Lα Tc I Nd Yb Oxygen Sulfur Lα Mα No U Lα Kα Lα Re At Lα Mα 1.84 Manganese Bromine Technetium Iodine Rhenium Astatine Uus Bh Cl Neodymium Ytterbium Ununseptium Bohrium Fe Kr Kα Lα Ru Xe Kα Lα Os Rn Lα Mα 1.91 Krypton Iron Ruthenium Xenon Osmium Radon Uuo Hs Ununoctium Hassium Kα Lα 5.64 Lα Lα Mα 1.58 Mα 1.08 Uranium obelium F Kα Fluorine Chlorine Pm Lu Np Lr Lα Obrazovka s výsledky 18 He Ne Kα Ar Promethium Lutetium eptunium wrencium Pu Lα Sm 62 Helium Neon Argon Co Kα 6.93 Lα Rh Kα Lα Ir Lα 9.18 Mα Mt 244 Samarium lutonium 63 Cobalt Rhodium Iridium Meitnerium Eu Lα 5.85 Mα Am Lα N Kα 7.47 Lα Pd Kα 21.1 Lα Pt Lα 9.44 Mα D Europium mericium

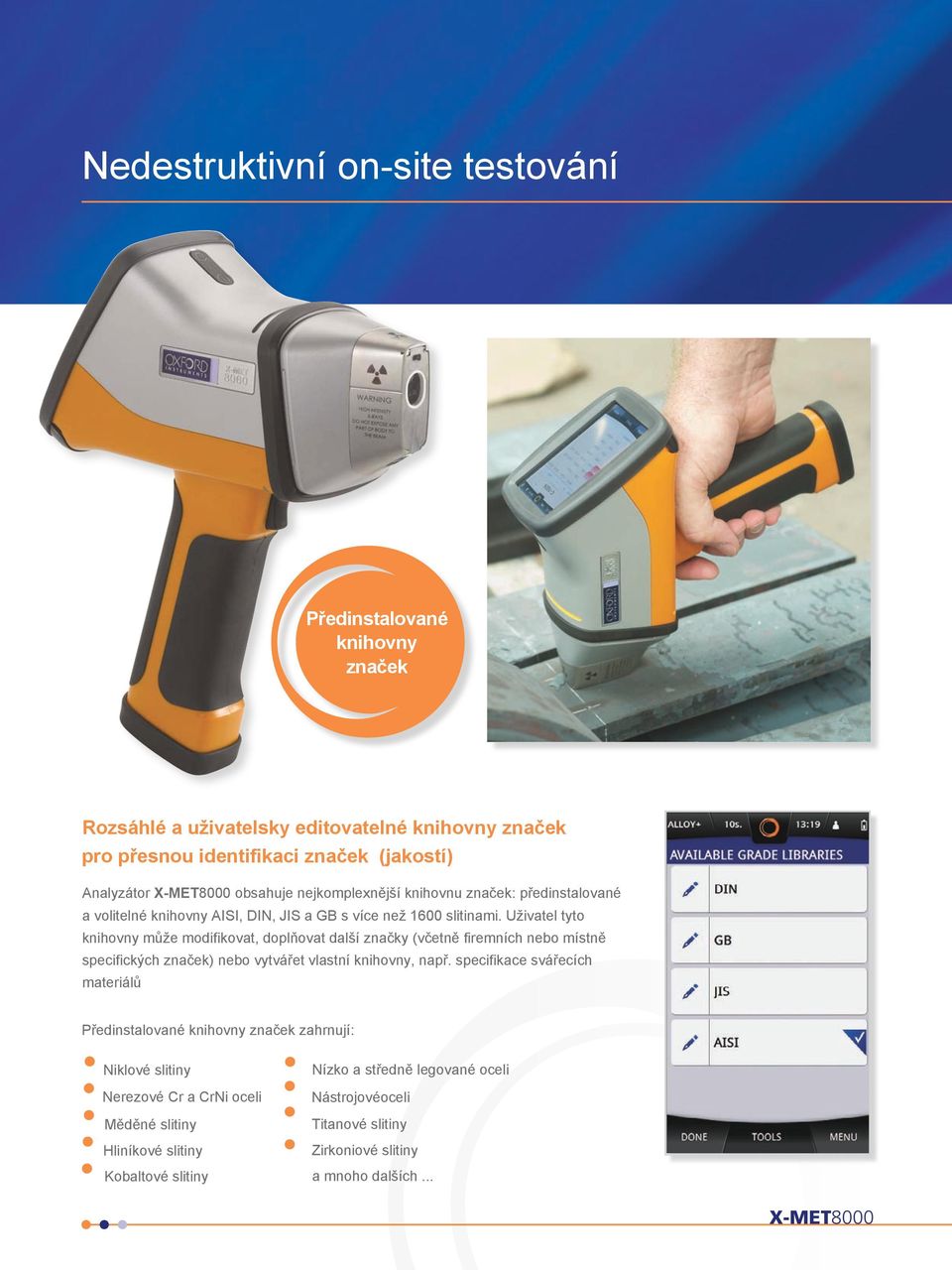

3 Nedestruktivní on-site testování Předinstalované knihovny značek Rozsáhlé a uživatelsky editovatelné knihovny značek pro přesnou identifikaci značek (jakostí) Analyzátor obsahuje nejkomplexnější knihovnu značek: předinstalované a volitelné knihovny AISI, DIN, JIS a GB s více než 1600 slitinami. Uživatel tyto knihovny může modifikovat, doplňovat další značky (včetně firemních nebo místně specifických značek) nebo vytvářet vlastní knihovny, např. specifikace svářecích materiálů Předinstalované knihovny značek zahrnují: Niklové slitiny Nerezové Cr a CrNi oceli Měděné slitiny Hliníkové slitiny Kobaltové slitiny Nízko a středně legované oceli Nástrojové oceli Titanové slitiny Zirkoniové slitiny a mnoho dalších...

4 Důvěřujte, ale prověřujte 100% PMI se 100% důvěrou Optimalizované kalibrace pro získání výsledků, kterým můžete věřit Analyzátor nabízí pro získání přesných a správných výsledků to nejlepší, co dnes existuje a to kombinaci robustních a univerzálních FP kalibrací a empirických kalibrací s přímou návazností na certifikované referenční materiály. Jednoduše zvolte měření a během sekund získáte věrodné výsledky. Vynikající přesnost & správnost Výkonný data management Uložení až výsledků včetně spekter a měřeného místa (pokud je instalována kamera) Přenos výsledků a protokolů do USB Flash disků, PC nebo k síťovému sdílení pomocí Wi-Fi nebo Bluetooth v CSV formátu nebo zabezpečeném PDF formátu pro maximální integritu dat Vytváření vlastních, profesionálně vypadajících měřicích protokolů pomocí standardně dodávaného programu Report Generator včetně firemního loga, obrázku měřeného místa, výsledků, spekter a dalších informací o vzorku (např. popis vzorku, označení dávky, umístění atd.) WiFi

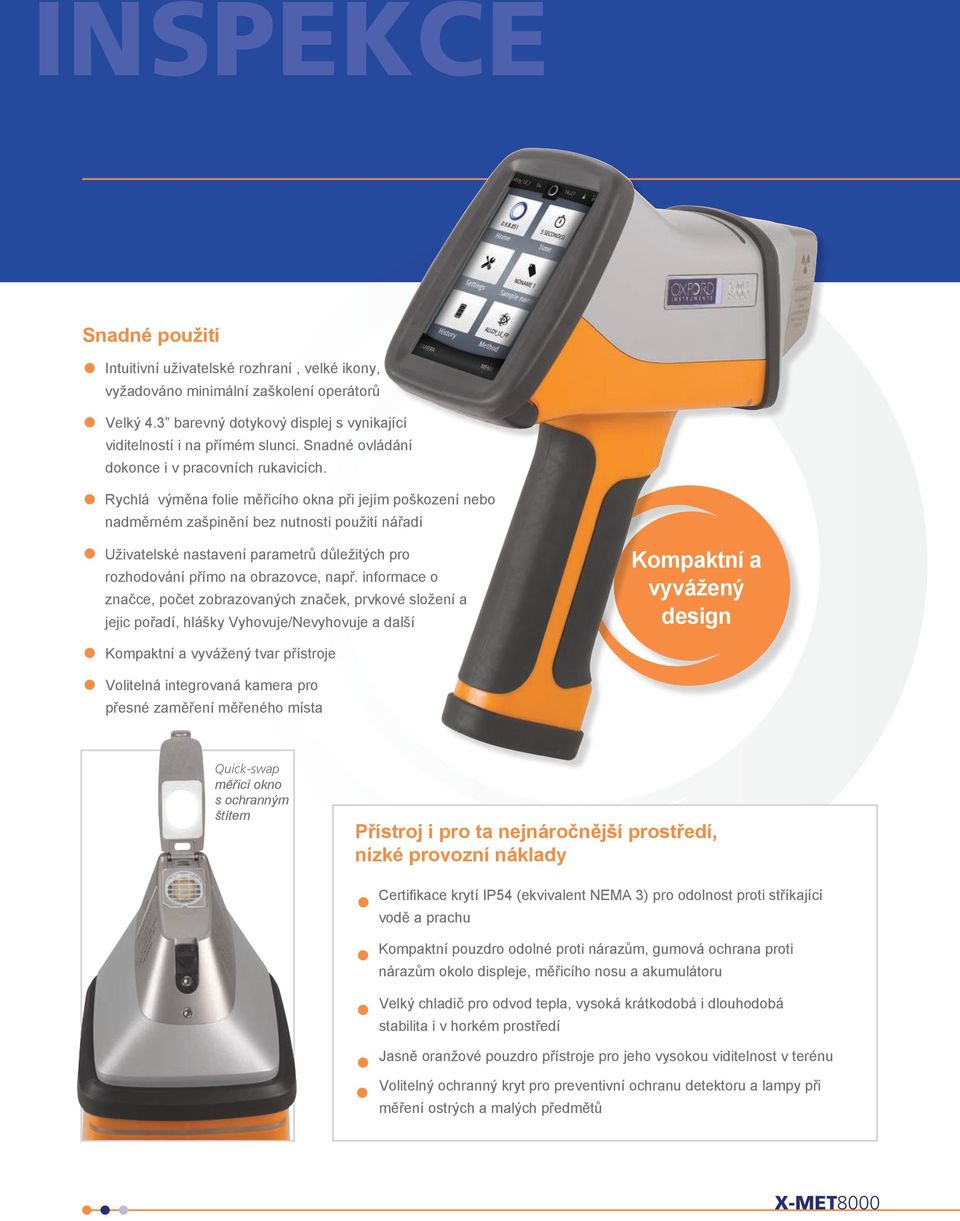

5 INSPEKCE Snadné použití Intuitivní uživatelské rozhraní, velké ikony, vyžadováno minimální zaškolení operátorů Velký 4.3 barevný dotykový displej s vynikající viditelností i na přímém slunci. Snadné ovládání dokonce i v pracovních rukavicích. nadměrném zašpinění bez nutnosti použití nářadí Uživatelské nastavení parametrů důležitých pro Rychlá výměna folie měřicího okna při jejím poškození nebo rozhodování přímo na obrazovce, např. informace o značce, počet zobrazovaných značek, prvkové složení a jejic pořadí, hlášky Vyhovuje/Nevyhovuje a další Kompaktní a vyvážený tvar přístroje Volitelná integrovaná kamera pro přesné zaměření měřeného místa Kompaktní a vyvážený design Quick-swap měřicí okno s ochranným štítem Přístroj i pro ta nejnáročnější prostředí, nízké provozní náklady Certifikace krytí IP54 (ekvivalent NEMA 3) pro odolnost proti stříkající vodě a prachu Kompaktní pouzdro odolné proti nárazům, gumová ochrana proti nárazům okolo displeje, měřicího nosu a akumulátoru Velký chladič pro odvod tepla, vysoká krátkodobá i dlouhodobá stabilita i v horkém prostředí Jasně oranžové pouzdro přístroje pro jeho vysokou viditelnost v terénu Volitelný ochranný kryt pro preventivní ochranu detektoru a lampy při měření ostrých a malých předmětů

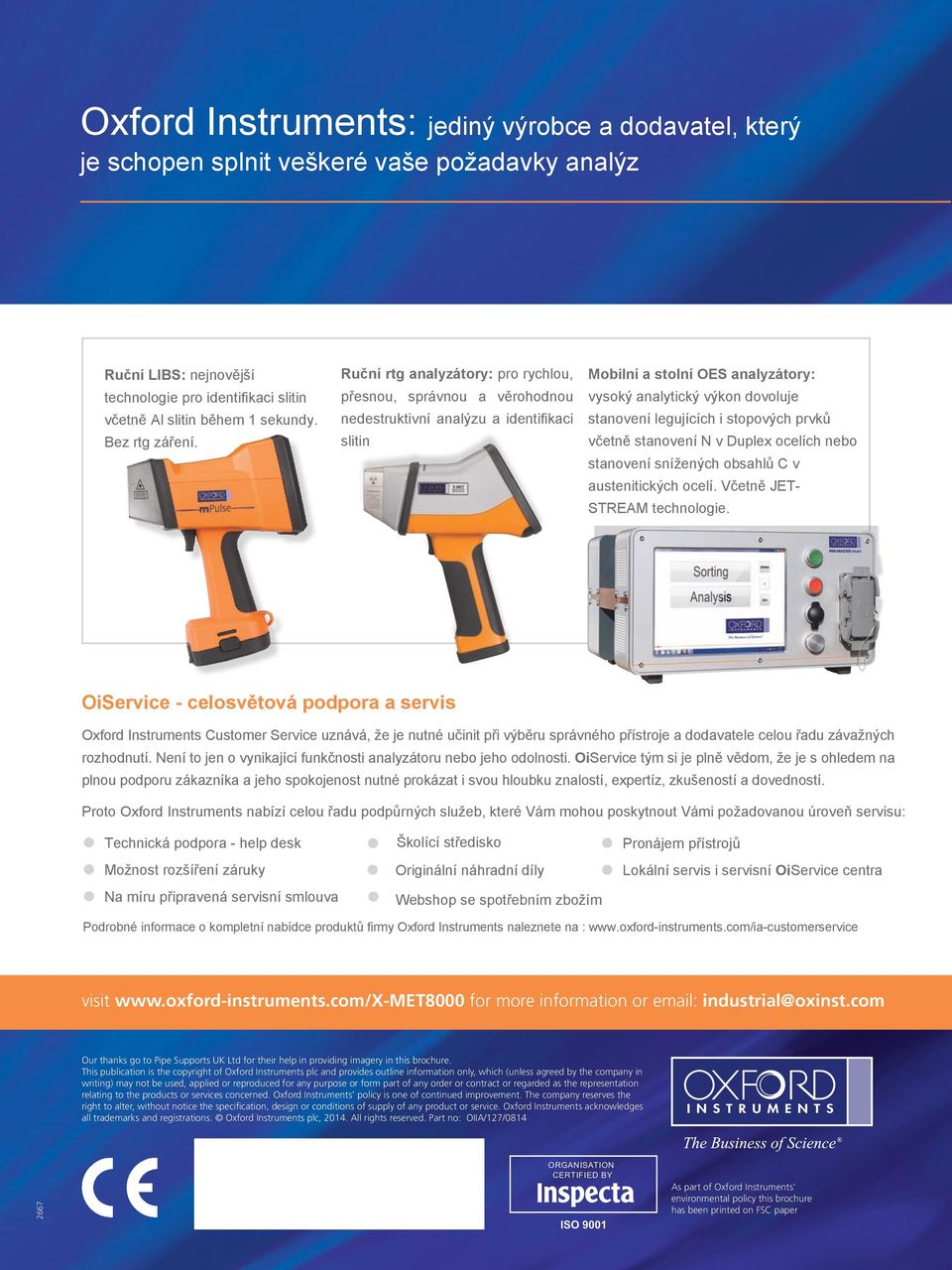

6 Oxford Instruments: jediný výrobce a dodavatel, který je schopen splnit veškeré vaše požadavky analýz Ruční LIBS: nejnovější technologie pro identifikaci slitin včetně Al slitin během 1 sekundy. Bez rtg záření. Ruční rtg analyzátory: pro rychlou, přesnou, správnou a věrohodnou nedestruktivní analýzu a identifikaci slitin Mobilní a stolní OES analyzátory: vysoký analytický výkon dovoluje stanovení legujících i stopových prvků včetně stanovení N v Duplex ocelích nebo stanovení snížených obsahlů C v austenitických ocelí. Včetně JET- STREAM technologie. OiService - celosvětová podpora a servis Oxford Instruments Customer Service uznává, že je nutné učinit při výběru správného přístroje a dodavatele celou řadu závažných rozhodnutí. Není to jen o vynikající funkčnosti analyzátoru nebo jeho odolnosti. OiService tým si je plně vědom, že je s ohledem na plnou podporu zákazníka a jeho spokojenost nutné prokázat i svou hloubku znalostí, expertíz, zkušeností a dovedností. Proto Oxford Instruments nabízí celou řadu podpůrných služeb, které Vám mohou poskytnout Vámi požadovanou úroveň servisu: Technická podpora - help desk Možnost rozšíření záruky Na míru připravená servisní smlouva Školící středisko Originální náhradní díly Pronájem přístrojů Lokální servis i servisní OiService centra Webshop se spotřebním zbožím Podrobné informace o kompletní nabídce produktů firmy Oxford Instruments naleznete na : visit for more information or industrial@oxinst.com Our thanks go to Pipe Supports UK Ltd for their help in providing imagery in this brochure. This publication is the copyright of Oxford Instruments plc and provides outline information only, which (unless agreed by the company in writing) may not be used, applied or reproduced for any purpose or form part of any order or contract or regarded as the representation relating to the products or services concerned. Oxford Instruments policy is one of continued improvement. The company reserves the right to alter, without notice the specification, design or conditions of supply of any product or service. Oxford Instruments acknowledges all trademarks and registrations. Oxford Instruments plc, All rights reserved. Part no: OIIA/127/ ORGANISATION CERTIFIED BY ISO 9001 As part of Oxford Instruments environmental policy this brochure has been printed on FSC paper
