2 DEA GLOBAL SILVER

3

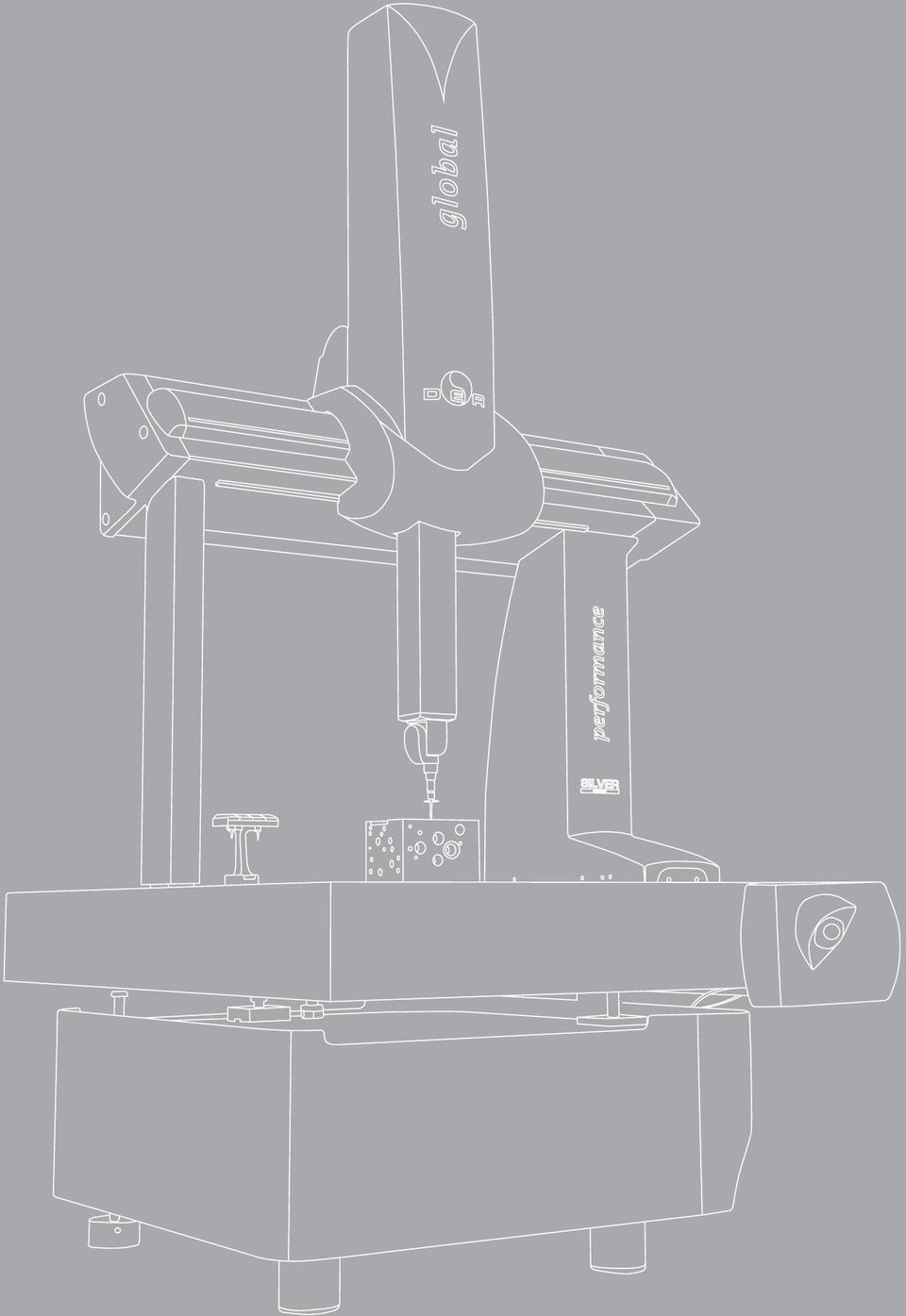

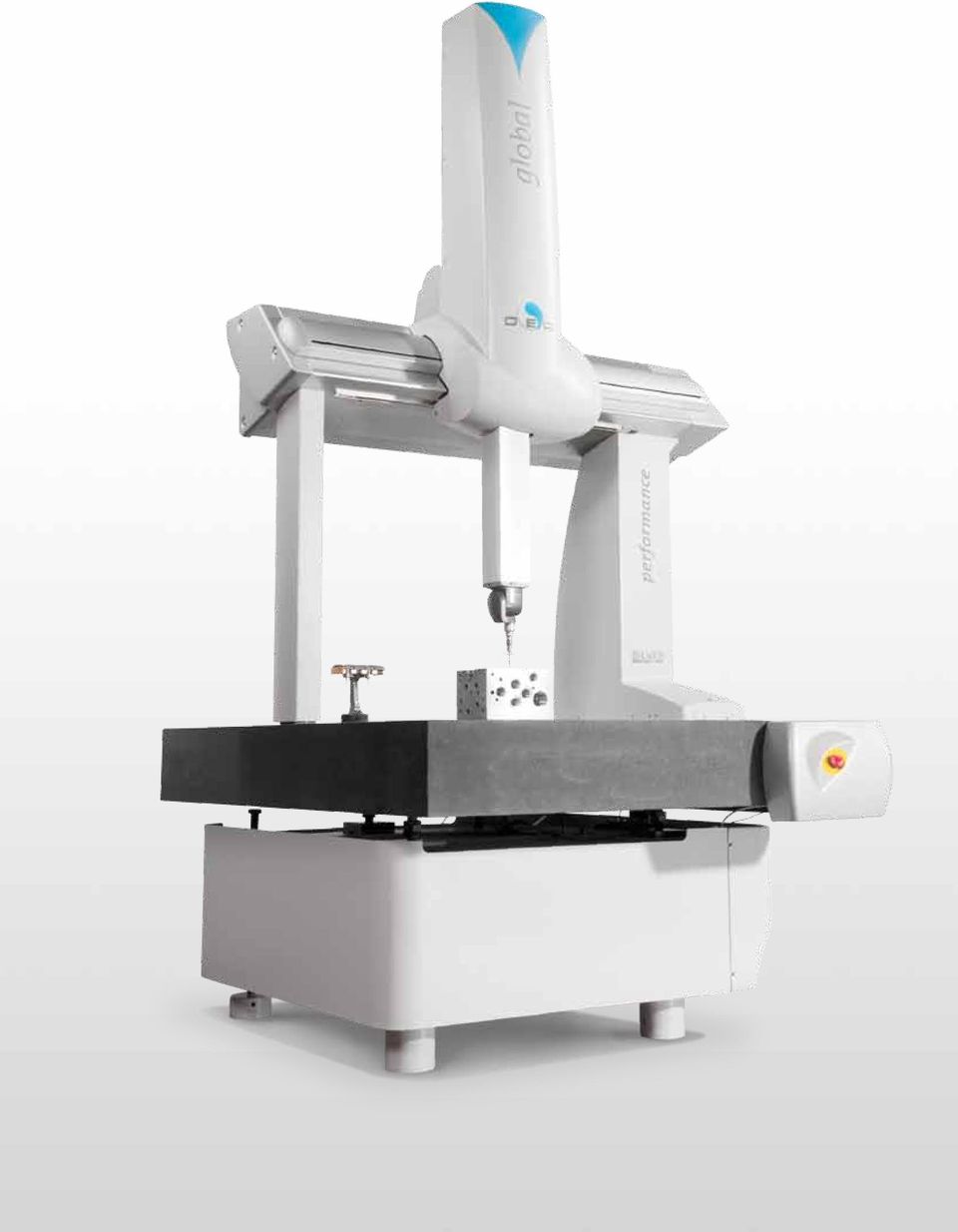

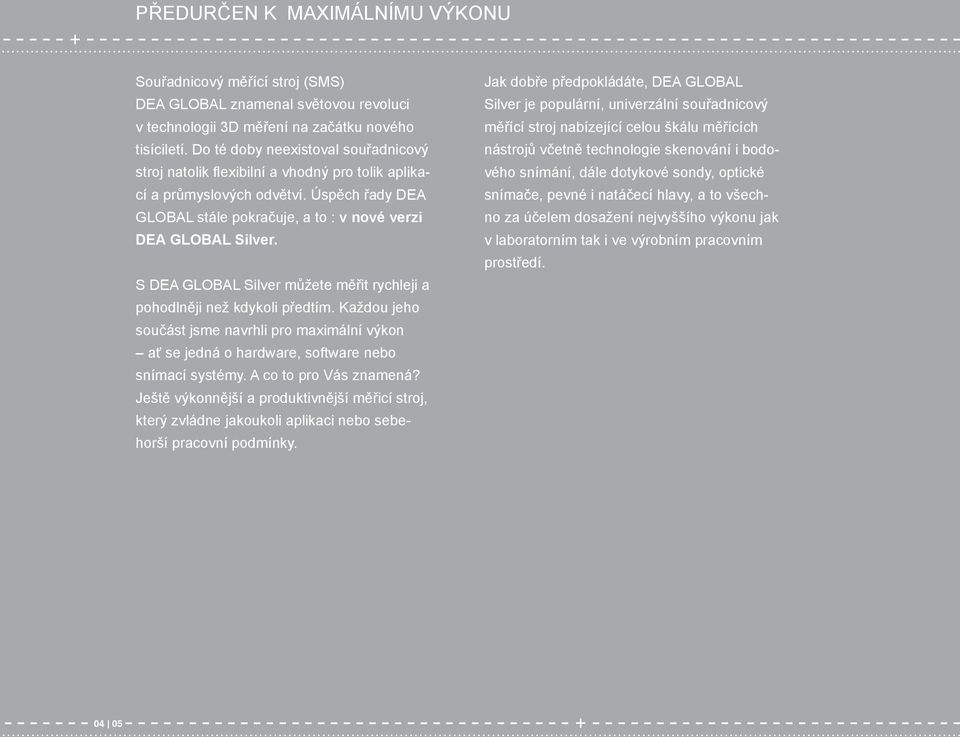

4 + PŘEDURČEN K MAXIMÁLNÍMU VÝKONU Souřadnicový měřící stroj (SMS) DEA GLOBAL znamenal světovou revoluci v technologii 3D měření na začátku nového tisíciletí. Do té doby neexistoval souřadnicový stroj natolik flexibilní a vhodný pro tolik aplikací a průmyslových odvětví. Úspěch řady DEA GLOBAL stále pokračuje, a to : v nové verzi DEA GLOBAL Silver. S DEA GLOBAL Silver můžete měřit rychleji a pohodlněji než kdykoli předtím. Každou jeho součást jsme navrhli pro maximální výkon ať se jedná o hardware, software nebo snímací systémy. A co to pro Vás znamená? Ještě výkonnější a produktivnější měřicí stroj, který zvládne jakoukoli aplikaci nebo sebehorší pracovní podmínky. Jak dobře předpokládáte, DEA GLOBAL Silver je populární, univerzální souřadnicový měřící stroj nabízející celou škálu měřících nástrojů včetně technologie skenování i bodového snímání, dále dotykové sondy, optické snímače, pevné i natáčecí hlavy, a to všechno za účelem dosažení nejvyššího výkonu jak v laboratorním tak i ve výrobním pracovním prostředí

5

6 + VIDITELNĚ VÝKONNĚJŠÍ Když investujete do souřadnicového měřícího stroje víte, že zásadními faktory jsou vysoká přesnost a produktivita. Uživatelé s novou řadou DEA GLOBAL Silver mohou skenovat až o 35 % rychleji než s předchozí generací DEA GLOBAL. DEA GLOBAL Silver zároveň nedělá žádné kompromisy v otázce přesnosti. Poznejte vyšší výkon DEA GLOBAL Silver! Tohoto výkonu bylo dosaženo díky optimalizovaným algoritmům pohybu, vylepšenému softwaru a novému kontroleru.výsledkem je hladší a rychlejší skenování. Nový kontroler udává krok v nejmodernější technologii hardwaru a firmwaru, zaručuje rychlejší zpracování a přenos dat včetně efektivnějšího zpracování paralelního toku dat a to za jediným cílem dosažení vyššího výkonu zařízení. Zjednodušené snímání díky adaptivnímu snímání PC-DMIS Vyšší produktivita DEA GLOBAL Silver platí také pro oblast programování. Nové funkce adaptivního skenování PC-DMIS umožňují uživateli snadno a rychle dosáhnout nejlepšího výkonu při skenování. Stačí jen, když zadáte výrobní tolerance dílu do formuláře PC-DMISu a necháte software, aby údaje zpracoval. Funkce adaptivní skenování sama vypočítá optimální snímací parametry, a to dokonce i v nesložitějších případech měření. Programujte snadno pomocí funkce adaptivního skenování PC-DMISu. Produktivita díky automatizaci Manuální i automatické zakládací systémy či manipulační roboty lze snadno začlenit do chodu s DEA GLOBAL Silver. Bez ohledu na to, zda se jedná o zrychlení měřicí operace mezi výrobními cykly nebo o plnou integraci SMS do výrobního procesu, je Vám náš tým zkušených techniků plně k dispozici k nalezení optimálního řešení pro vaši aplikaci. Nepřerušovaná kontrola Využívejte plně vyššího výkonu a flexibility stroje DEA GLOBAL Silver a to přímo ve výrobní hale: Nové bezpečnostní laserové detektory pohybu Safety-Kit maximalizují efektivitu chodu systému a chrání obsluhu během měřicího procesu. Zařízení monitoruje okolí stroje a zpomalí, když někdo vstoupí do předem definované výstražné zóny. Jakmile je oblast znovu volná, DEA GLOBAL Silver se automaticky vrací na plnou pracovní rychlost a to bez zásahu operátora. A naopak, bezpečnostní systém zařízení okamžitě zastaví, jakmile do tzv. ochranného pásma někdo vstoupí

7

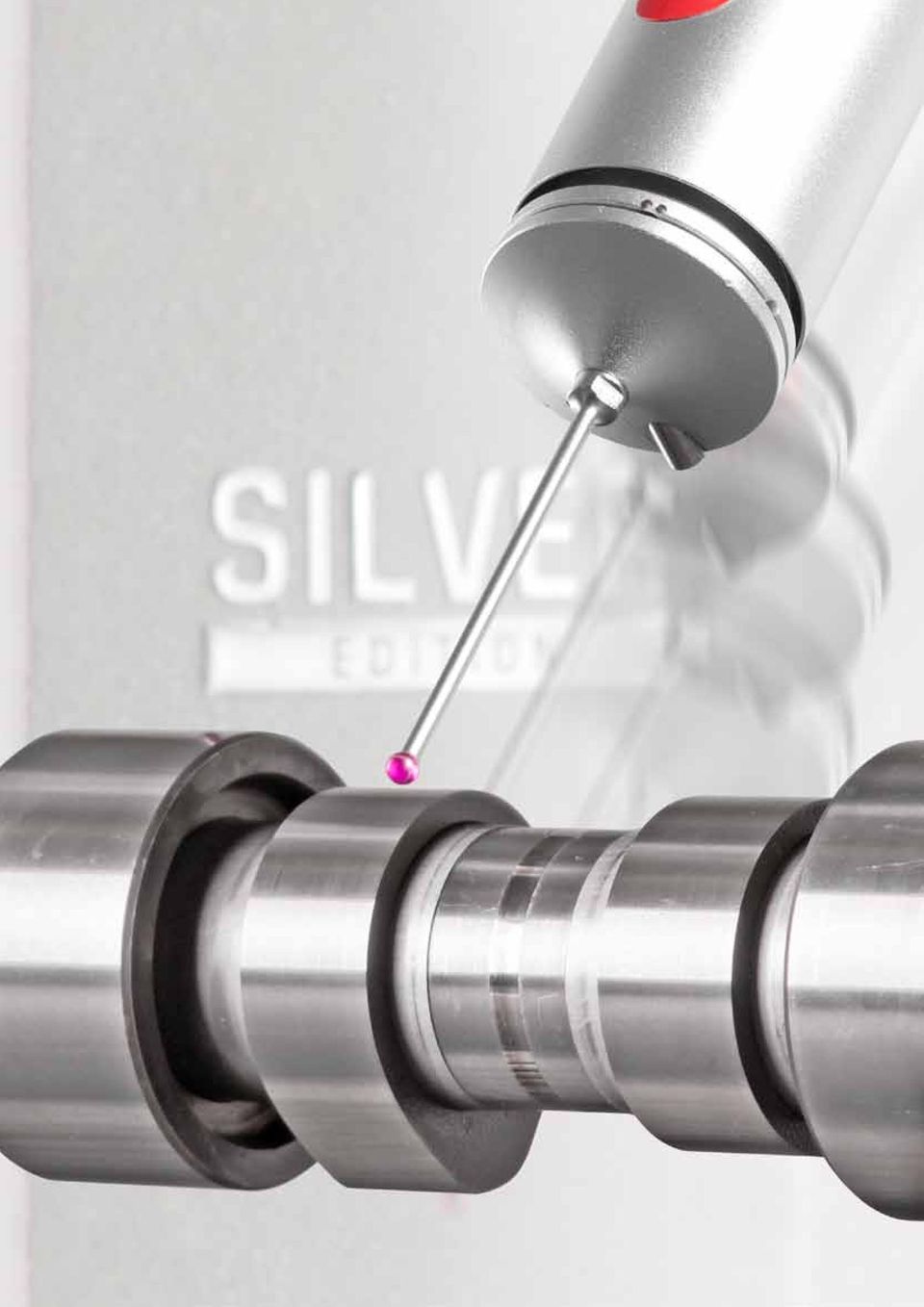

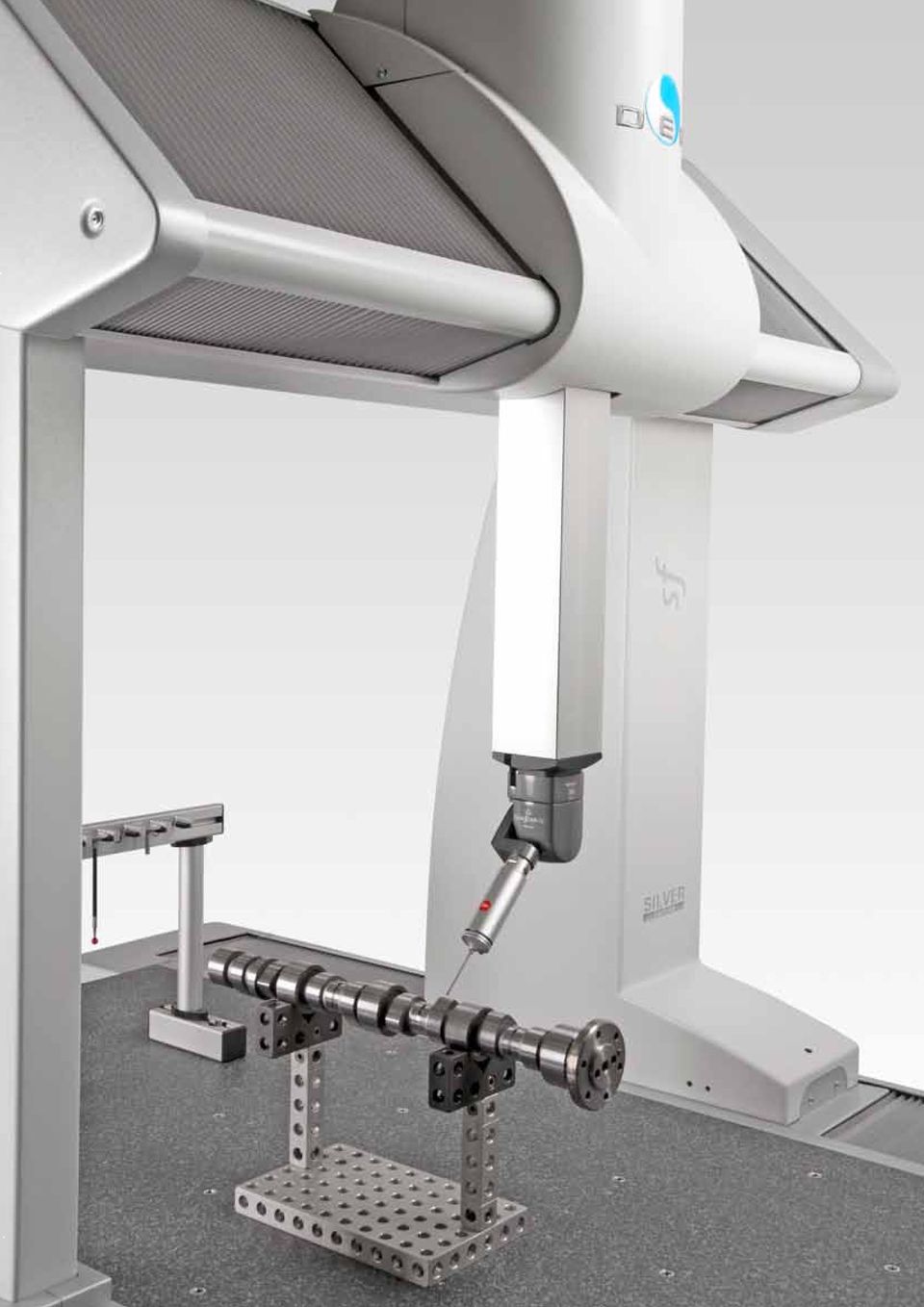

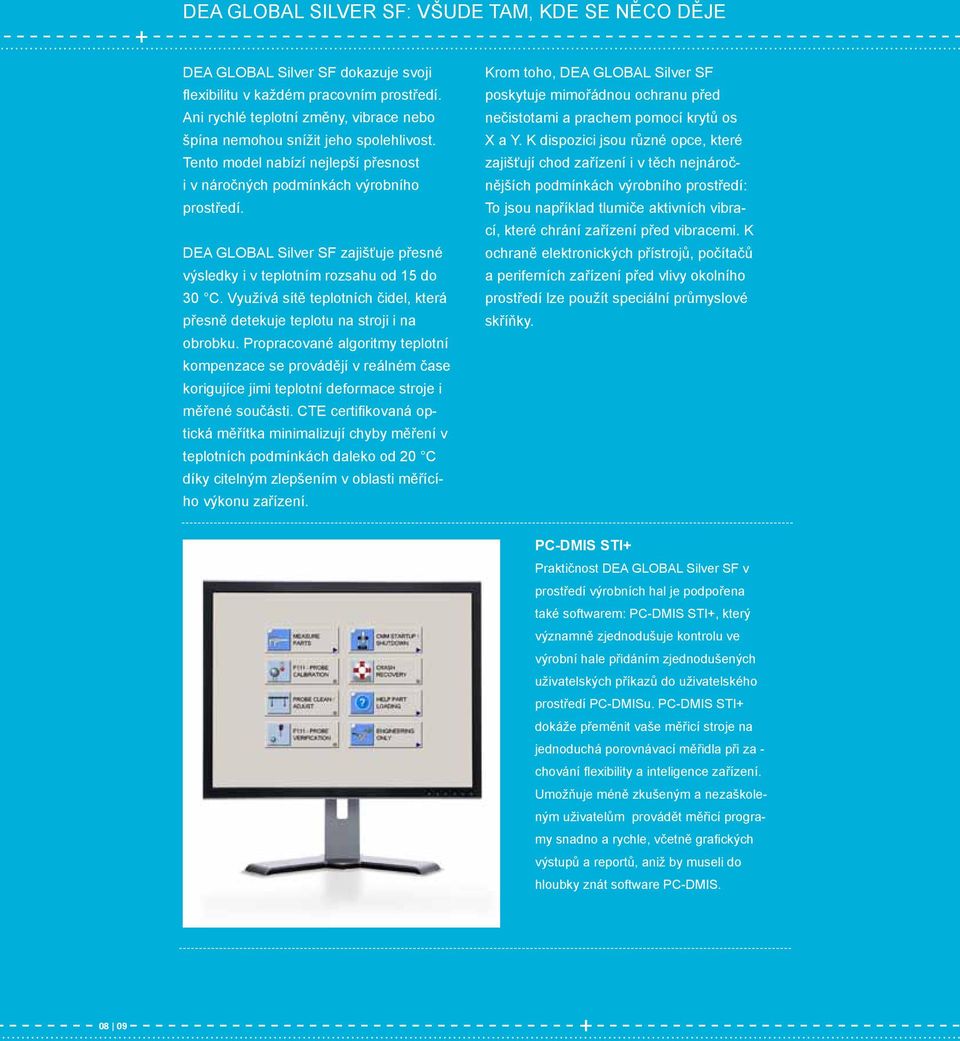

8 + DEA GLOBAL SILVER SF: VŠUDE TAM, KDE SE NĚCO DĚJE DEA GLOBAL Silver SF dokazuje svoji flexibilitu v každém pracovním prostředí. Ani rychlé teplotní změny, vibrace nebo špína nemohou snížit jeho spolehlivost. Tento model nabízí nejlepší přesnost i v náročných podmínkách výrobního prostředí. DEA GLOBAL Silver SF zajišťuje přesné výsledky i v teplotním rozsahu od 15 do 30 C. Využívá sítě teplotních čidel, která přesně detekuje teplotu na stroji i na obrobku. Propracované algoritmy teplotní kompenzace se provádějí v reálném čase korigujíce jimi teplotní deformace stroje i měřené součásti. CTE certifikovaná optická měřítka minimalizují chyby měření v teplotních podmínkách daleko od 20 C díky citelným zlepšením v oblasti měřícího výkonu zařízení. Krom toho, DEA GLOBAL Silver SF poskytuje mimořádnou ochranu před nečistotami a prachem pomocí krytů os X a Y. K dispozici jsou různé opce, které zajišťují chod zařízení i v těch nejnáročnějších podmínkách výrobního prostředí: To jsou například tlumiče aktivních vibrací, které chrání zařízení před vibracemi. K ochraně elektronických přístrojů, počítačů a periferních zařízení před vlivy okolního prostředí lze použít speciální průmyslové skříňky. PC-DMIS STI+ Praktičnost DEA GLOBAL Silver SF v prostředí výrobních hal je podpořena také softwarem: PC-DMIS STI+, který významně zjednodušuje kontrolu ve výrobní hale přidáním zjednodušených uživatelských příkazů do uživatelského prostředí PC-DMISu. PC-DMIS STI+ dokáže přeměnit vaše měřicí stroje na jednoduchá porovnávací měřidla při za - chování flexibility a inteligence zařízení. Umožňuje méně zkušeným a nezaškoleným uživatelům provádět měřicí programy snadno a rychle, včetně grafických výstupů a reportů, aniž by museli do hloubky znát software PC-DMIS

9

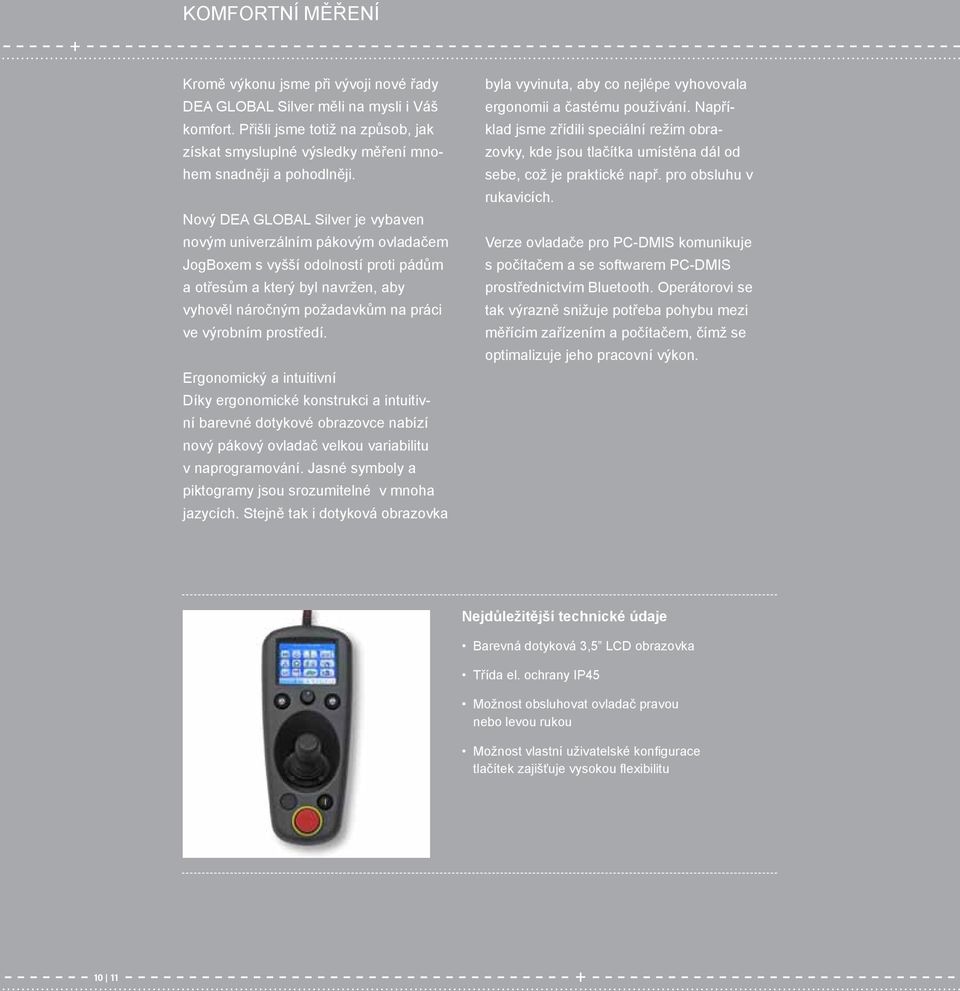

10 + KOMFORTNÍ MĚŘENÍ Kromě výkonu jsme při vývoji nové řady DEA GLOBAL Silver měli na mysli i Váš komfort. Přišli jsme totiž na způsob, jak získat smysluplné výsledky měření mnohem snadněji a pohodlněji. Nový DEA GLOBAL Silver je vybaven novým univerzálním pákovým ovladačem JogBoxem s vyšší odolností proti pádům a otřesům a který byl navržen, aby vyhověl náročným požadavkům na práci ve výrobním prostředí. Ergonomický a intuitivní Díky ergonomické konstrukci a intuitivní barevné dotykové obrazovce nabízí nový pákový ovladač velkou variabilitu v naprogramování. Jasné symboly a piktogramy jsou srozumitelné v mnoha jazycích. Stejně tak i dotyková obrazovka byla vyvinuta, aby co nejlépe vyhovovala ergonomii a častému používání. Například jsme zřídili speciální režim obrazovky, kde jsou tlačítka umístěna dál od sebe, což je praktické např. pro obsluhu v rukavicích. Verze ovladače pro PC-DMIS komunikuje s počítačem a se softwarem PC-DMIS prostřednictvím Bluetooth. Operátorovi se tak výrazně snižuje potřeba pohybu mezi měřícím zařízením a počítačem, čímž se optimalizuje jeho pracovní výkon. Nejdůležitější technické údaje Barevná dotyková 3,5 LCD obrazovka Třída el. ochrany IP45 Možnost obsluhovat ovladač pravou nebo levou rukou Možnost vlastní uživatelské konfigurace tlačítek zajišťuje vysokou flexibilitu

11

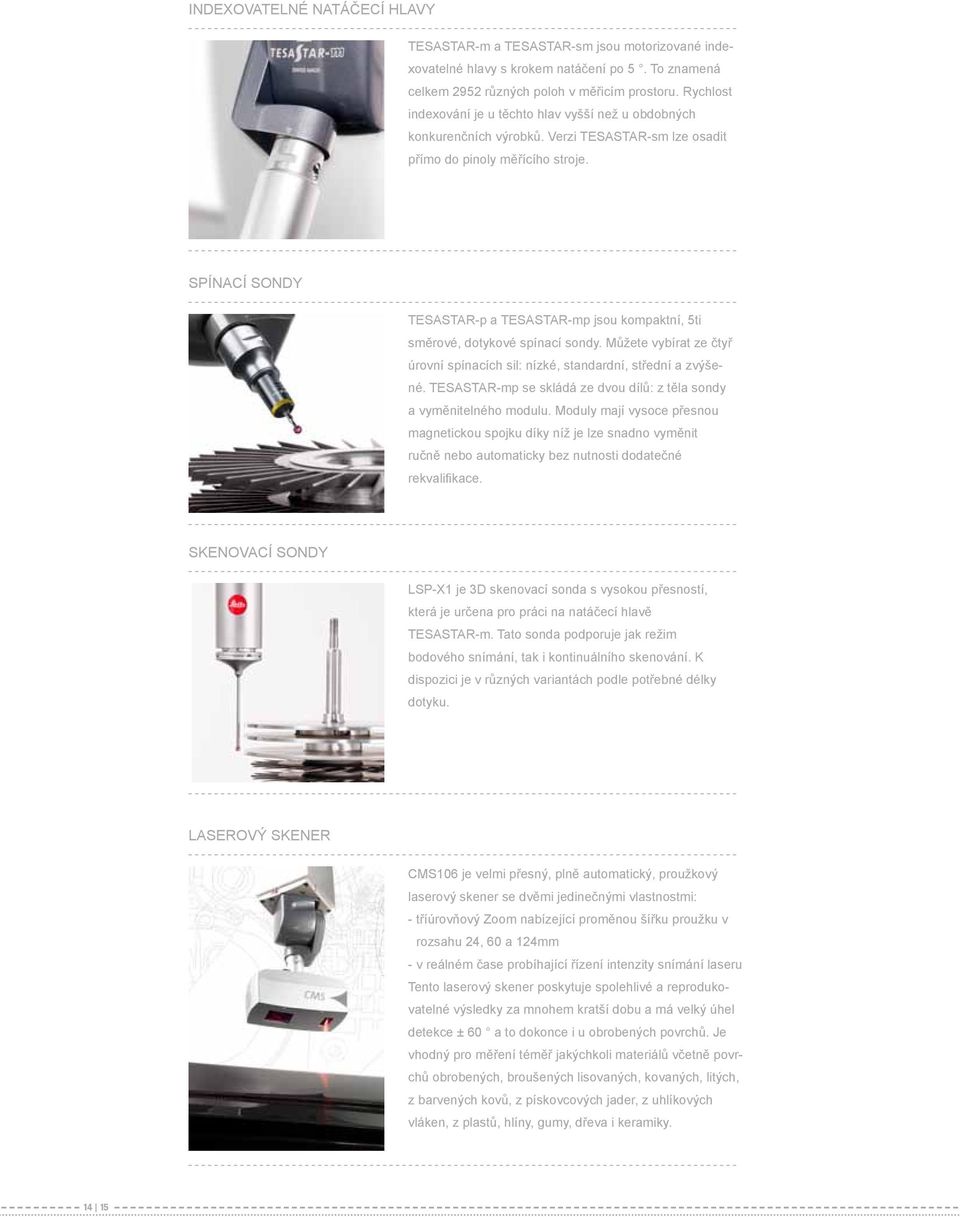

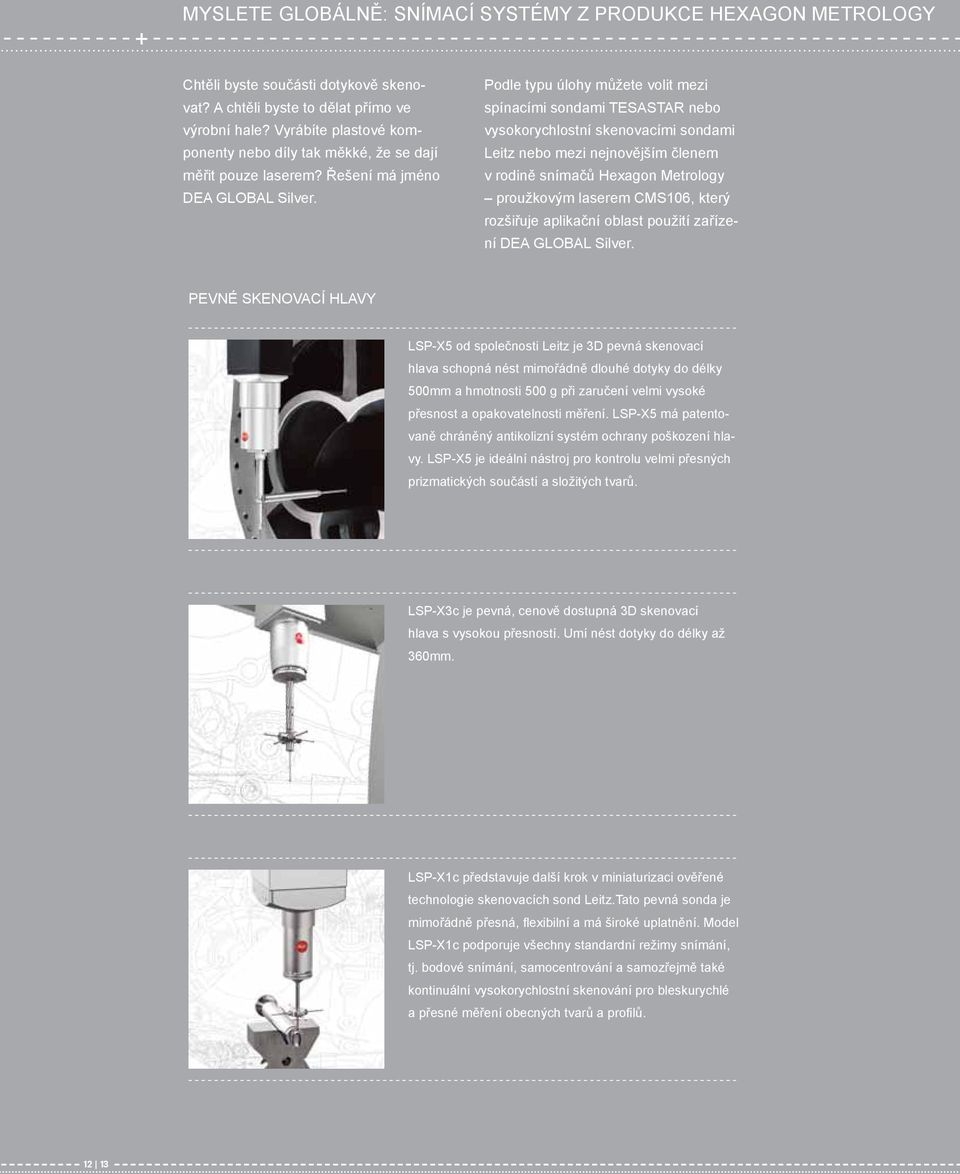

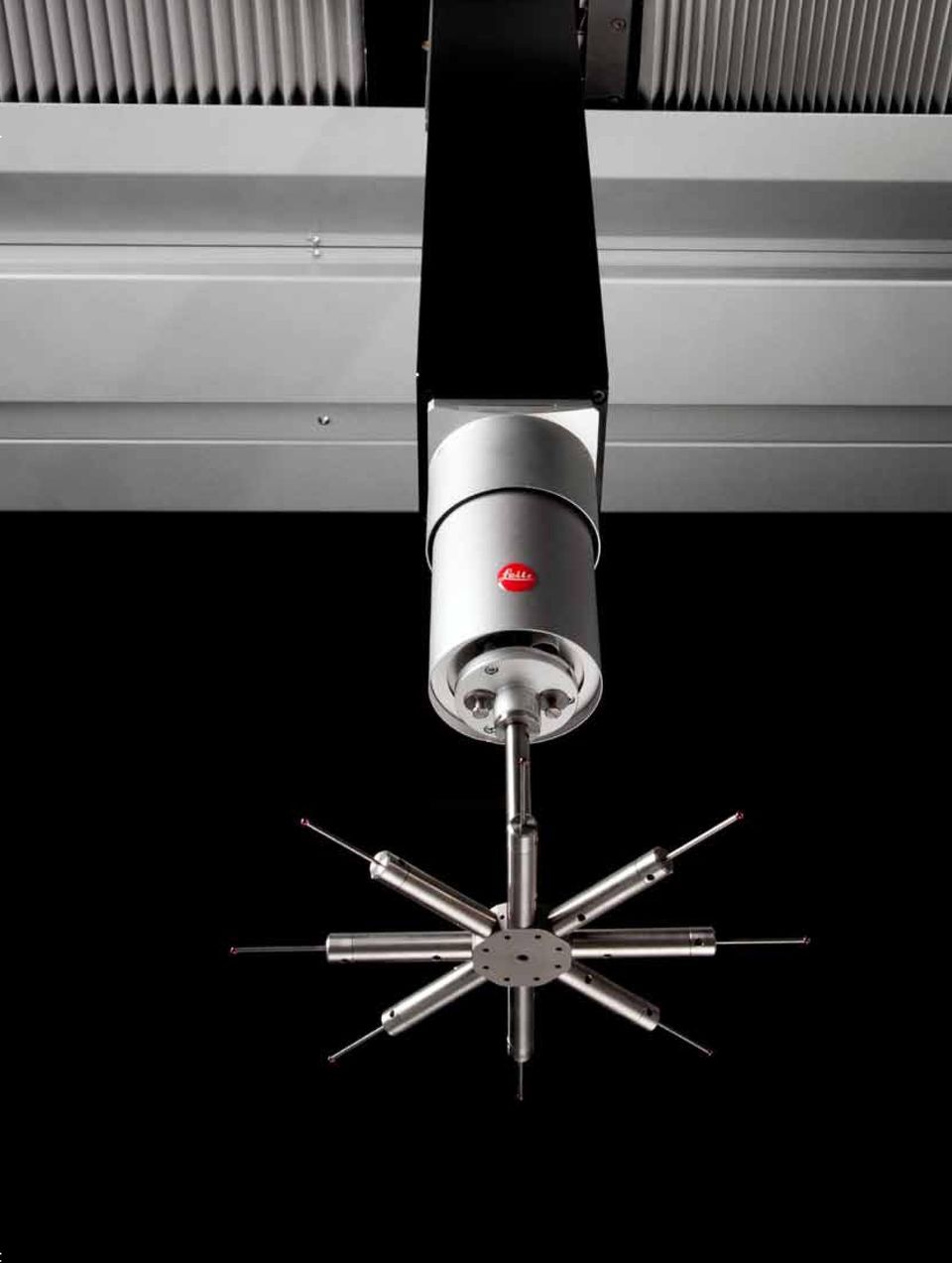

12 + MYSLETE GLOBÁLNĚ: SNÍMACÍ SYSTÉMY z produkce HEXAGON METROLOGY Chtěli byste součásti dotykově skenovat? A chtěli byste to dělat přímo ve výrobní hale? Vyrábíte plastové komponenty nebo díly tak měkké, že se dají měřit pouze laserem? Řešení má jméno DEA GLOBAL Silver. Podle typu úlohy můžete volit mezi spínacími sondami TESASTAR nebo vysokorychlostní skenovacími sondami Leitz nebo mezi nejnovějším členem v rodině snímačů Hexagon Metrology proužkovým laserem CMS106, který rozšiřuje aplikační oblast použití zařízení DEA GLOBAL Silver. Pevné skenovací hlavy LSP-X5 od společnosti Leitz je 3D pevná skenovací hlava schopná nést mimořádně dlouhé dotyky do délky 500mm a hmotnosti 500 g při zaručení velmi vysoké přesnost a opakovatelnosti měření. LSP-X5 má patentovaně chráněný antikolizní systém ochrany poškození hlavy. LSP-X5 je ideální nástroj pro kontrolu velmi přesných prizmatických součástí a složitých tvarů. LSP-X3c je pevná, cenově dostupná 3D skenovací hlava s vysokou přesností. Umí nést dotyky do délky až 360mm. LSP-X1c představuje další krok v miniaturizaci ověřené technologie skenovacích sond Leitz.Tato pevná sonda je mimořádně přesná, flexibilní a má široké uplatnění. Model LSP-X1c podporuje všechny standardní režimy snímání, tj. bodové snímání, samocentrování a samozřejmě také kontinuální vysokorychlostní skenování pro bleskurychlé a přesné měření obecných tvarů a profilů

13

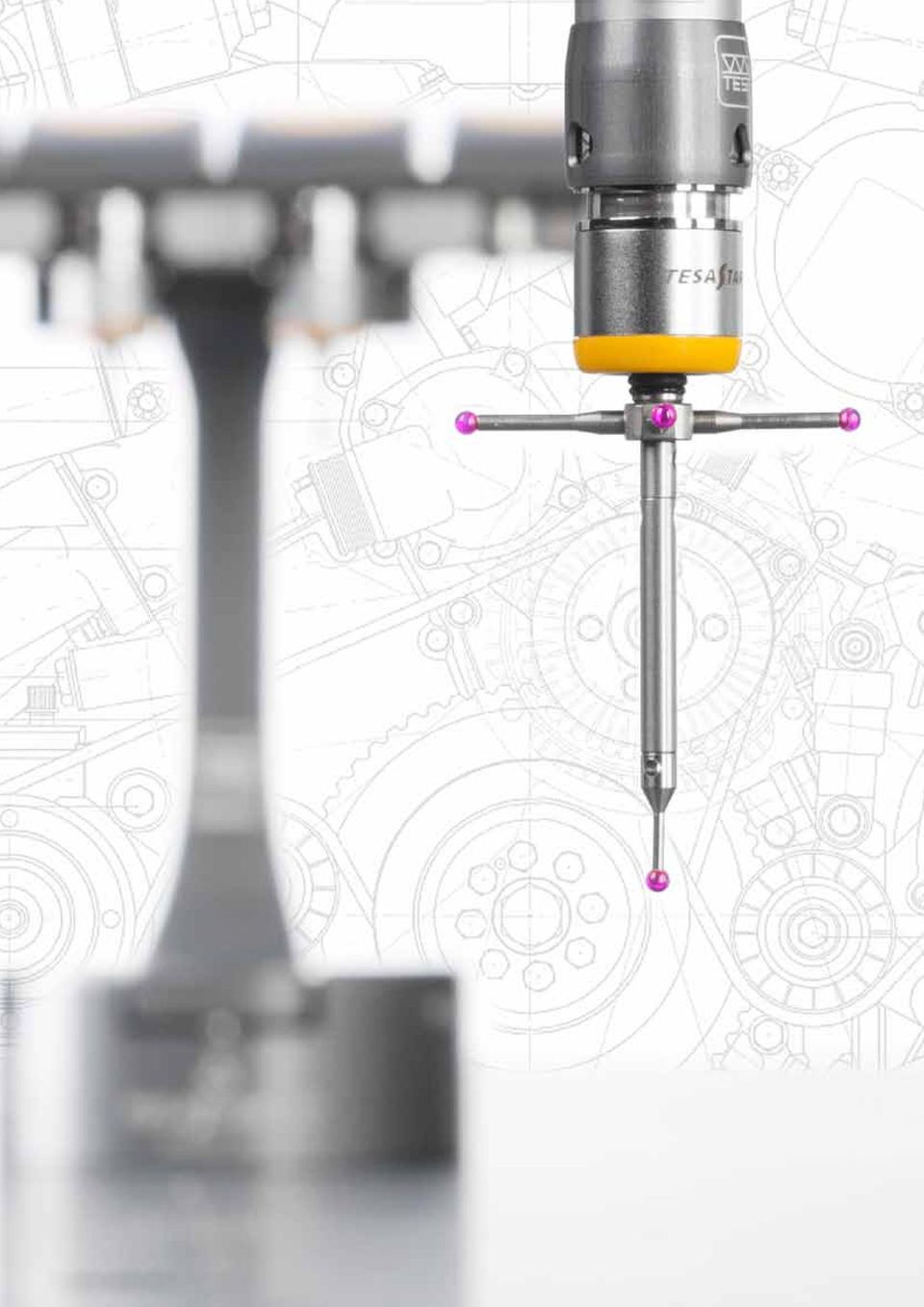

14 Indexovatelné natáčecí hlavy TESASTAR-m a TESASTAR-sm jsou motorizované indexovatelné hlavy s krokem natáčení po 5. To znamená celkem 2952 různých poloh v měřicím prostoru. Rychlost indexování je u těchto hlav vyšší než u obdobných konkurenčních výrobků. Verzi TESASTAR-sm lze osadit přímo do pinoly měřícího stroje. Spínací sondy TESASTAR-p a TESASTAR-mp jsou kompaktní, 5ti směrové, dotykové spínací sondy. Můžete vybírat ze čtyř úrovní spínacích sil: nízké, standardní, střední a zvýšené. TESASTAR-mp se skládá ze dvou dílů: z těla sondy a vyměnitelného modulu. Moduly mají vysoce přesnou magnetickou spojku díky níž je lze snadno vyměnit ručně nebo automaticky bez nutnosti dodatečné rekvalifikace. Skenovací sondy LSP-X1 je 3D skenovací sonda s vysokou přesností, která je určena pro práci na natáčecí hlavě TESASTAR-m. Tato sonda podporuje jak režim bodového snímání, tak i kontinuálního skenování. K dispozici je v různých variantách podle potřebné délky dotyku. Laserový skener CMS106 je velmi přesný, plně automatický, proužkový laserový skener se dvěmi jedinečnými vlastnostmi: - tříúrovňový Zoom nabízející proměnou šířku proužku v rozsahu 24, 60 a 124mm - v reálném čase probíhající řízení intenzity snímání laseru Tento laserový skener poskytuje spolehlivé a reprodukovatelné výsledky za mnohem kratší dobu a má velký úhel detekce ± 60 a to dokonce i u obrobených povrchů. Je vhodný pro měření téměř jakýchkoli materiálů včetně povrchů obrobených, broušených lisovaných, kovaných, litých, z barvených kovů, z pískovcových jader, z uhlíkových vláken, z plastů, hlíny, gumy, dřeva i keramiky

15

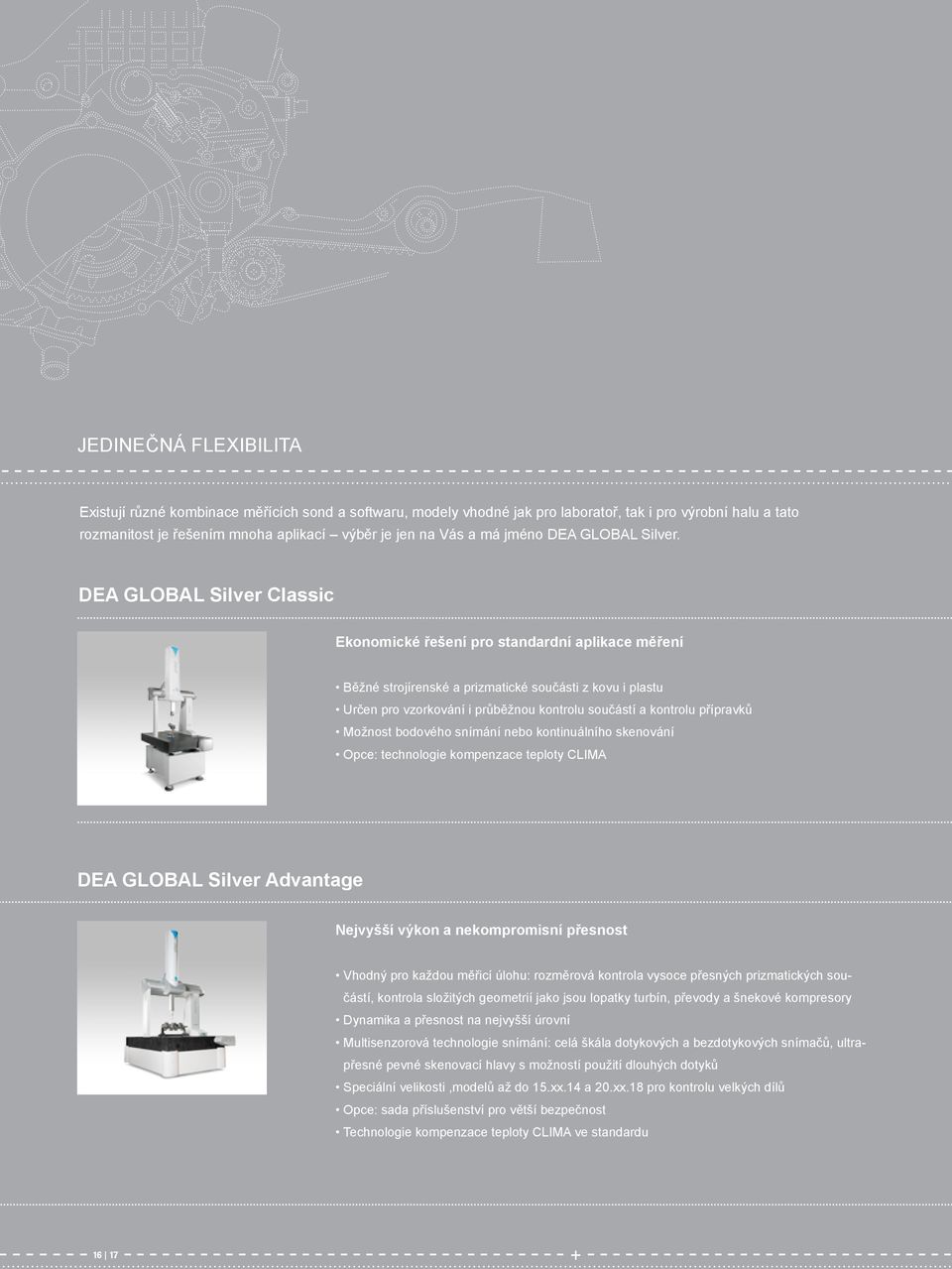

16 Jedinečná flexibilita Existují různé kombinace měřících sond a softwaru, modely vhodné jak pro laboratoř, tak i pro výrobní halu a tato rozmanitost je řešením mnoha aplikací výběr je jen na Vás a má jméno DEA GLOBAL Silver. DEA GLOBAL Silver Classic Ekonomické řešení pro standardní aplikace měření Běžné strojírenské a prizmatické součásti z kovu i plastu Určen pro vzorkování i průběžnou kontrolu součástí a kontrolu přípravků Možnost bodového snímání nebo kontinuálního skenování Opce: technologie kompenzace teploty CLIMA DEA GLOBAL Silver Advantage Nejvyšší výkon a nekompromisní přesnost Vhodný pro každou měřicí úlohu: rozměrová kontrola vysoce přesných prizmatických součástí, kontrola složitých geometrií jako jsou lopatky turbín, převody a šnekové kompresory Dynamika a přesnost na nejvyšší úrovní Multisenzorová technologie snímání: celá škála dotykových a bezdotykových snímačů, ultrapřesné pevné skenovací hlavy s možností použití dlouhých dotyků Speciální velikosti,modelů až do 15.xx.14 a 20.xx.18 pro kontrolu velkých dílů Opce: sada příslušenství pro větší bezpečnost Technologie kompenzace teploty CLIMA ve standardu

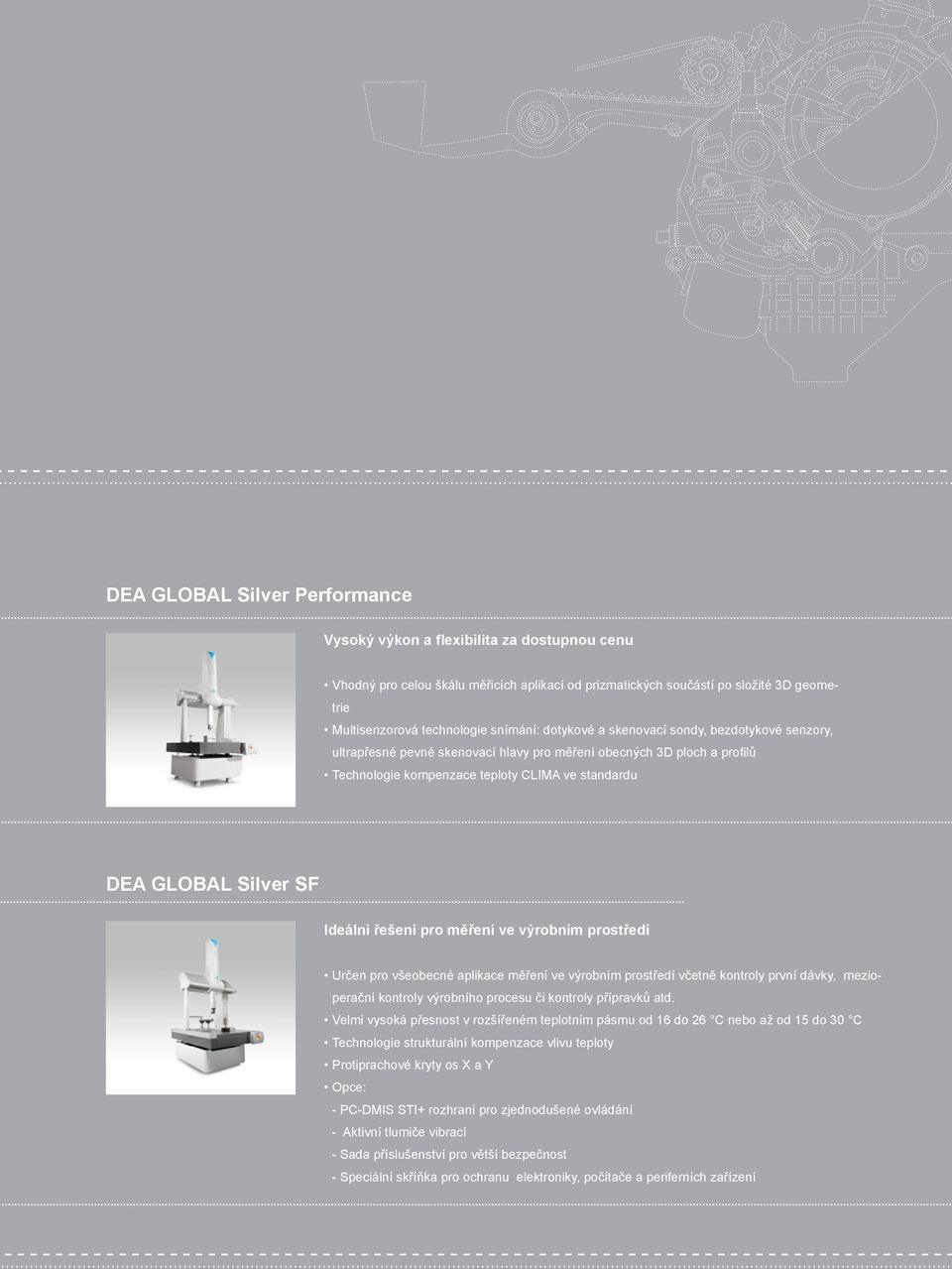

17 DEA GLOBAL Silver Performance Vysoký výkon a flexibilita za dostupnou cenu Vhodný pro celou škálu měřicích aplikací od prizmatických součástí po složité 3D geometrie Multisenzorová technologie snímání: dotykové a skenovací sondy, bezdotykové senzory, ultrapřesné pevné skenovací hlavy pro měření obecných 3D ploch a profilů Technologie kompenzace teploty CLIMA ve standardu DEA GLOBAL Silver SF Ideální řešení pro měření ve výrobním prostředí Určen pro všeobecné aplikace měření ve výrobním prostředí včetně kontroly první dávky, mezioperační kontroly výrobního procesu či kontroly přípravků atd. Velmi vysoká přesnost v rozšířeném teplotním pásmu od 16 do 26 C nebo až od 15 do 30 C Technologie strukturální kompenzace vlivu teploty Protiprachové kryty os X a Y Opce: - PC-DMIS STI+ rozhraní pro zjednodušené ovládání - Aktivní tlumiče vibrací - Sada příslušenství pro větší bezpečnost - Speciální skříňka pro ochranu elektroniky, počítače a periferních zařízení

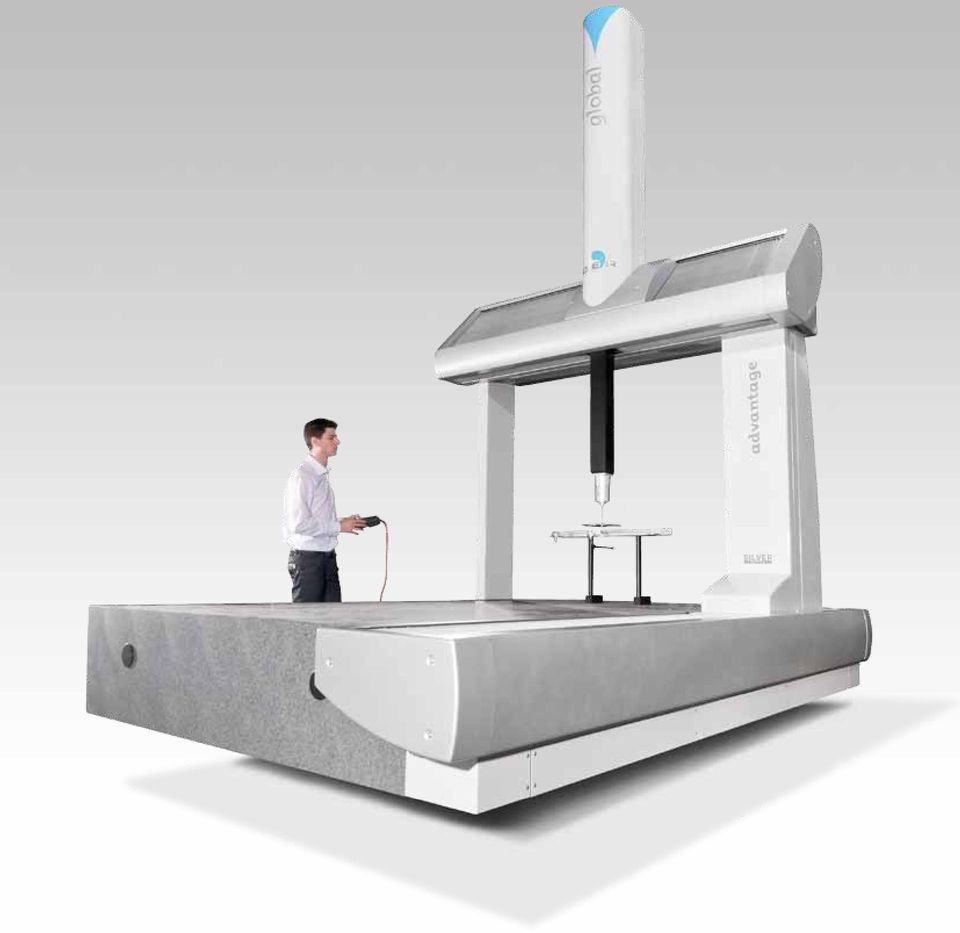

18 + SOUŘADNICOVÉ MĚŘÍCÍ STROJE VŠECH VELIKOSTÍ Novinka: modely 20.xx.18 doplňují stávající řadu 15.xx.14 a 20.xx.15 a jsou vhodné pro velké a těžké výrobky, navíc nepotřebují budovat nákladné základy. Nezáleží na velikosti vašeho výrobku, DEA GLOBAL Silver vyhoví všem, jelikož nabízí celou škálu velikostí od nejmenšího modelu 500 x 500 x 500 mm až k velkým sálovým modelům. Všechny modely mohou být vybaveny multisenzorovou technologií snímání, která umožňuje v jednom pracovním cyklu měření pomocí spínací sondy, skenovací sondy nebo proužkového laseru. K dosažení obtížně dostupných míst lze tato multisenzorová zařízení vybavit kontinuálním natáčecím zápěstím CW43L- -mw od společnosti DEA, které umožňuje nasadit a pracovat s prodlouženími sond až do délky 570 mm

19

20 + SOFTWARE PRO NÁROČNÉ Vyberte si ze tří různých úrovní metrologického softwaru PC-DMIS: PC-DMIS PRO má vizuálně a graficky snadno srozumitelné uživatelské prostředí bez možnosti práce s CAD modely. K dispozici je zde několik nástrojů, které Vám pomohou pochopit a zvládnout fundamentální metrologické postupy a funkce. Je to ten správný software pro jednoduché inspekční úlohy. Funkce: Plně programovatelné uživatelské prostředí včetně sofistikovaných programovacích funkcí Možnost vlastní úpravy pracovního menu Automatické funkce pro snadnou kalibraci sond, vyrovnání dílu i vypracování hyper-repotů Pokročilé a uživatelsky upravitelné funkce vypracování hyper reportů Intuitivní detekce typu měřeného prvku s přehledným grafickým znázorněním

21 PC-DMIS CAD zahrnuje všechny funkce PCD- MIS PRO, navíc umí pracovat s CAD modely a je doplněn o následujíc funkce: Plná 3D vizualizace měřených dílů i upínacích přípravků umožní operátorovi ověřit si nebo nasimulovat si program měření ve virtuálním prostředí. Digitalizaci neznámých dílů včetně vytvoření počítačových modelů jako součást reverzního inženýrství Zlepšený import standardních CAD formátů, jako jsou VDAFS, IGES, DXF, DWG, STEP, XYZIJK, STL, DES a DMIS Opce přímého CAD rozhraní (DCI) k vytvoření měřících programů s přímým přístupem do vašeho CAD systému a s využitím všech jeho algoritmů a nástrojů Opce přímého CAD translátoru (DCT) dovoluje import speciických CAD formátů do PC-DMISu i když nemáte k dispozici licenci příslušného CADovského programu na vašem PC... PC-DMIS CAD++ obsahuje veškeré funkce PC- -DMIS CAD a rozšiřuje je o nástroje na rychlé a efektivní měření obecných 3D tvarů, jako jsou např.: lopatky turbín, odlitky i jejich modely, tvarově složité komponenty z plechu i plastu. Funkce: Rotační, záplatový, lineární otevřený i zavřený sken Obvodový sken, profilový a UV sken, snímání bodů na hraně Kompletní vizualizace pohybu a snímání sondy Funkce na měření tenkostěnných dílců

22 + KONCEPT OSVĚDČENÝ V PRAXI Mechanické díly DEA GLOBAL Silver procházejí náročným testováním s důrazem na jejich mechanickou odolnost, přesnost a funkčnost. Ultratuhý rám z hlinikových slitin Příčníkový portál s technologií TRICISION Má trojúhelníkový profil, čímž je dosaženo vyšší tuhosti a větší stability při vyšších výkonech. Extra tuhá pinola Z s velkým průřezem U modelů 05.xx.05 až 15.xx.14 je pinola vyrobená ze slitiny hliníku. U modelů 20.xx.15, 20.xx.18 je karbidu křemíku, což zlepšuje stabilitu výsledků s dlouhými dotyky. Stabilní žulová deska Je odolná proti vibracím a je vyrobená z jednoho monolitického kusu včetně patentovaného rybinovitého vedení, které zvyšuje přesnost a opakovatelnost měření. CLIMA Technologie kompenzace teploty zachovává přesnost měření i v rozšířeném teplotním pásmu (16 26 C). Pasivní tlumiče vibrací Mají proměnnou tuhost a vysokou účinnost tlumení vibrací. Měřítka s vysokým rozlišením Jsou vyrobeny z materiálu s certifikovaným koeficientem roztažnosti (modely DEA GLOBAL Silver SF) Patentovaná konstrukce protiváhy Zvyšuje měřicí výkon. Obkročná vzduchová ložiska na přesně opracovaných rybinových vedeních zabezpečují vysokou opakovatelnost měření a dlouhodobou stabilitu systému. Předepnuté pružiny Belleville, se snadnou údržbou, zaručují konstantní sílu po celé pojezdové dráze stroje. Zubový řemenový převod s ocelovou výztuží S eliptickým profilem zubů, snižuje vibrace stroje při vysokých rychlostech skenování. Volný přístup k pracovní ploše ze všech stran Malý půdorys Usnadňuje umístění do stísněných prostor. Pohonné motory osazené na konci stroje Jsou umístěny na koncích vedení čímž, se redukuje pohybující se hmota a zvyšuje se rychlost snímání. Navíc tak teplo vyzařované z motorů nemá žádný významný vliv na přesnost měření
