1 Akreditovaná kalibrační laboratoř č. 2301, 2273 Zakázkové měření 3D měření 2D/3D optické měření na mikroskopu Micro-Vu 1D měření na lineárním výškoměru 1D měření na délkoměru Precimahr ULM 520S-E Měření na konturoměru Měření na kruhoměru Měření drsnosti povrchu Měření tvrdosti povrchu Měření ručními měřidly a sortování dílů Tiskárna KLEINWÄCHTER holding

2 Firma MS Kalibrace Martin Svrčina pro Vás v součinnosti s kalibrační laboratoří, která je akreditována a odborně dozorována Českým institutem pro akreditaci o.p.s. a splňuje normu ČSN EN ISO/IEC 17025:2005 zajišťuje zakázkové měření. Zakázkovým měřením se zaměřujeme především na automobilový, letecký a lékárenský průmysl, hlavně na plastové a plechové díly, ale jsme schopni zajistit měření jakýchkoliv výrobků, forem, nebo prototypů i z jiných materiálů a průmyslových oblastí. Pro rychlé a správné měření je potřeba dodat co nejvíce možných informací o měřeném dílu, výkresovou dokumentaci, model měřeného dílu, přičemž laboratoř je vázána mlčenlivosti o šíření informací, o měřených dílech a jejich dokumentaci. Provoz měřícího střediska je uzpůsoben potřebám zákazníka, měření je možno provádět v nepřetržitém 24 hodinovém provozu 7 dní v týdnu. 2

3 1. Akreditované 3D měření Na zakázku je prováděno 3D měření dílů zákazníka na souřadnicovém stroji Mitutoyo Crysta-Apex S9206 podle dodané výkresové dokumentace. Souřadnicový měřicí přístroj umožňuje velmi přesné měření elementů výrobků a srovnání naměřených hodnot s matematickým modelem. Lze provést i porovnání dílu s 3D CAD modelem všech běžných datových formátů. Výstup měření je formou protokolu v grafickém, textovém, nebo kombinovaném formátu, dle přání zákazníka. Zajišťujeme měření výrobků a dílů strojírenského, automobilového, všeobecného průmyslu, plastové a gumárenské výrobky. 1

4 a) Souřadnicové měření kompletní změření dílu, měření geometrických parametrů (vzdálenost, průměr, úhel), porovnání geometrických parametrů (přímost, rovinnost, kruhovitost, souosost, soustřednost, rovnoběžnost, kolmost, úkos, symetrie, házivost, ), vyhodnocení tolerancí. Měření se provádí ve velmi přesném CNC režimu. b) Skenování je nádstavbou dotykového souřadnicového měření, kdy je možno měřící sodnou neskenovat celý povrch měřené součástky. c) Měření porovnáním s modelem měření součástí obecných tvarů, které neobsahují geometrické tvary, jako jsou např. výlisky, odlitky. Měření součástí, obsahujících geometrické tvary, např. výlisky, obrobené součásti. Měření porovnáním s modelem je velmi přesné měření tvarů, které jsou jiným způsobem nezměřitelné. Při měření se vychází z 3D matematického modelu CAD. Změřený bod dílu je posouzen s ideálním bodem na modelu a přístroj vyhodnotí odchylku. 2

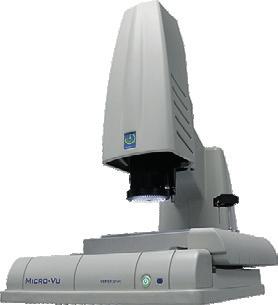

5 2. 2D/3D optické měření na mikroskopu Micro-Vu Velmi přesné optické měření. Díky sofistikovanému softwaru je možno dosahovat velmi krátkých časů při měření a tím ušetřit vaše náklady na zakázkové měření. Velikost měřícího stolu je 330x330x165 mm (X*Y*Z) Možné optické zvětšení až 194x Možné digitální zvětšení až 583x 3

6 3. 1D měření na lineárním výškoměru Pro rychlé a vysoce přesné měření je v laboratoři používán lineární výškoměr LH-600 od výrobce Mitutoyo. Přesnost měření: (1,1+0,6L/600) μm Rozsah měření: mm Rozsah posuvu: 600 mm 4. 1D měření na délkoměru Precimar ULM 520S-E Měřicí systém v ose X: Inkrementální, vysoce přesný systém Heidenhain na měření délek. Inkrementální Heidenhain prosvětlovací měřicí systémy přes celou délku základové desky vlevo a vpravo od stolu pro objekt v základové desce. Měřicí systém v ose Z: Inkrementální, vysoce přesný systém na měření délek RENISHAW, délka 80 mm. Rozsah měření: vnější měření [mm] 0 až 520, vnitřní měření [mm] 0,5 až

7 Kombinované měřicí zařízení pro měření s nejvyšší přesností v rozsahu do 100 mm a pro měření se standardní přesností v celém rozmezí posuvu měřicích prvků a opěrného ložiska. Tvoření naměřené hodnoty X z měřicích systémů měřicího prvku a základního podstavce Ruční ovládání měřicí pinoly Měřicí prvek a opěrné ložisko lze díky vzduchovému uložení velmi snadno polohovat ručně Nastavení výšky objektu pomocí tlačítek (také nastavení polohy v předzadaných krocích) On-line měření teploty pomocí 3 čidel Počítačově řízená stabilizace nulového bodu zařízení a korekce systematických chyb zařízení (CAA) Konstantní síla při měření v celém rozsahu nastavení měřicích pinol Počítačově řízená korekce vlivů teploty a síly při měření Velký objektový stůl s vysoce přesným vedením ve směru Z, zatížitelný hmotností 25 kg Software k měření a vyhodnocování pod systém MS Windows Mahr 828 WIN 5

8 5. Měření na konturoměru Přístroj určen pro rychlé a přesné měření rozsáhlých kontur Přesnost stroje (2,5+0,02L) μm Ideální řešení pro měřící úlohy, kde dotykovým měřením na 3D nebo opticky na 2D/3D nelze danou měřící úlohu provádět (například měření zkosení hran, profilu závitu a mnoho dalších měřících úloh). 6. Měření na kruhoměru Pro vysoce přesné měření kruhovitosti a válcovitosti Přesnost měření: (0,04+0,0006H) μm Rozsah měření: 100 mm 6

9 7. Měření drsnosti povrchu Nově se drsnost povrchu stává nedílnou součástí každého výkresu dílu. Laboratoř je akreditovaná také v tomto oboru na zakázkové měření. Vysoce přesný laboratorní drsnoměr je schopen provádět vyhodnocení téměř všech dostupných parametrů drsnosti podle dostupných platných norem. 7

10 8. Měření tvrdosti povrchu Na vašich výrobcích a vzorcích nebo jiném železném povrchu je možno provádět materiálovou zkoušku tvrdosti, a to v rozsazích: HRA (70 až 85 HRA) HRB (60 až 100 HRB) HRC (20 až 70 HRC) 8

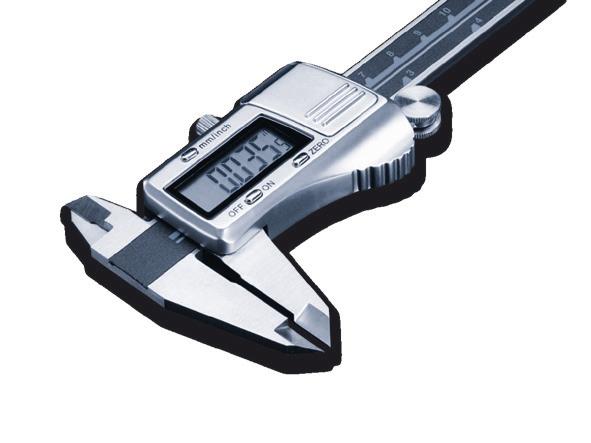

11 9. Měření ručními měřidly a sortování dílů Máte vyrobeny díly, které je potřeba proměřit komunálními měřidly? I tuto službu je možné zákazníkovi zajistit, a to jak v prostorách laboratoří, tak i přímo u zákazníka. Pro toto měření lze využít i mobilní laboratoře, která splňuje teplotní požadavky na provádění kalibrací a je možné s ní parkovat přímo v provozu u zákazníka. 9
