KDR 301 srovnávací a tloušťkovací frézka

Transkript

1 srovnávací a tloušťkovací frézka Návod k používání aktualizace 11/ 2008 objednávky elektronicky, telefonem a písemně na kontaktu ROJEK dřevoobráběcí stroje a.s. Masarykova 16 cz Častolovice the Czech Republic info@kdr.cz prodejkdr@kdr.cz tel./fax /-6 (-4) ,

2

3 Obsah Úvod Označení stroje 1. Technické údaje 2. Konečná kompletace 3. Nastavení pravítka stolu stroje 4. Zapojení napájení 5. Spínač 6. Srovnávání 7. Tloušťkování 8. Výměna noţů 9. Napínání řemene 10. Údrţba 11. Bezpečnostní pokyny 12. Zodpovědnost uţivatele 13. Schema elektrického zapojení 14. Soupis součástí. KDR 3

4 KDR 4

5 Úvod Váţený zákazníku Předkládáme Vám Návod k pouţití srovnávací a protahovací frézky. Jeho důsledné dodrţování Vám zajisté bezpečný chod stroje. Před přistoupením k provozování stroje je nutné si přečíst tuto příručku a porozumět ji. To slouţí k získání lepších pracovních znalostí o tomto stroji, ke zvýšení bezpečnosti a k dosaţení lepších výsledků v práci na stroji. Je nutné, abyste se s návodem v plném rozsahu seznámil dříve, neţ zařízení uvedete poprvé do provozu. Pozorně si přečtěte všechny pokyny pro zdraví a bezpečný provoz stroje. Přejeme Vám úspěšnou práci a bezporuchový provoz. Označení stroje Typ určíte z výrobního štítku na stojanu stroje. srovnávací a tloušťkovací frézka Na stroji jsou umístěny štítky, upozorňující na nebezpečí. pozor! pozor! výstraha elektrické zařízení! potřebné informace návod před údržbou; opravou k použití stroje VŽDY! ODPOJIT! od sítě upnout volné části oděvu užívat ochranné brýle. KDR 5

6 1.0 Technické údaje Podélný srovnávací stolek 1000 mm délka tloušťkovacího stolu 400 mm max. šířka srovnávání 260 mm max. výška tloušťkování 160 mm max. třísky tloušťkování 3 mm noţový hřídel ø 63 mm otáčky noţového hřídele při 50/ 60 Hz 6500 ot./min. hluk < 90 db(a) rychlost posuvu při tloušťkování 50/60 Hz 5 m/ min pracovní otáčky motoru 50/ 60 Hz 2800/ 3360 ot./min. úhel sklonu pravítka srovnávačky max. 45 výška stolu 840 mm hmotnost stroje 66 kg. elektromotor 1-fázový 2 kw 230 V 50/ 60 Hz 3-fázový 2 kw 400 V 50/ 60 Hz. 2.0 Konečná kompletace: 2.1 Umístěte noţičky do krytu motoru a zajistěte je šestihranným šroubem M8x16, pojistnou pruţinou a šestihrannou maticí M Na podpěry nasaďte gumové krytky. 2.3 Sejměte oba drţáky krytu a připevněte přední srovnávací stůl. 2.4 Připevněte kryt hubice odsávání pomocí 4 přídatných šroubů do plechu. 2.5 Připevněte zadní srovnávací stůl, stiskněte svorku a stůl zajistěte 2 aretovacími pákami. 2.6 Dvěmi šestihrannými šrouby upevněte drţák pravítka k přednímu stolu srovnávací frézky. 2.7 Zasuňte vratové šrouby do dráţky v pravítku a přišroubujte k jeho segmentu pomocí dvou samosvorných matic M6. K drţáku pravítka připevněte dvěma šrouby M4x8 kryt noţového hřídele. Pod hlavy šroubů pouţijte podloţky o ø 4 mm. 2.8 Povolte obě uzavřené matice s podložkami. Aretovacími otvory v tělese NVR-spínače upevněte spínač dvěma šrouby na stroj. Pouţijte opět podloţky. Matice dotáhněte. 3.0 Nastavení pravítka na stole stroje Otáčením šroubů nastavujících sklon pravítka dle poţadavku nastavte sklon dílu pravítka na 45 a Zapojení napájení 4.1 Jednofázové stroje: Zkontrolujte, zda je napětí v elektrické sítí shodné s napětím uvedeném na štítku stroje. Zapojte zástrčku odpovídající vaším standardním místním napájecím kabelům. Tento stroj musí být bezpečně uzemněn. Ţlutozelený (zelený) vodič je zemní vodič. 220/240V obvod musí mít 13ti ampérovou pojistku. Pokud stroj zapojíte do elektrické napájecí sítě s napětím 110 V, obvod musí být jištěn pojistkami 20 A. Průřez prodluţovacích kabelů napájení musí být alespoň 2,5 mm Třífázové stroje: Zkontrolujte, zda je napětí v elektrické sítí shodné s napětím uvedeném na štítku stroje. Zapojte zástrčku odpovídající vaším standardním místním napájecím kabelům. Tento stroj musí být bezpečně uzemněn. Minimální poţadovaný průměr je 1,5 mm 2. Obvod chraňte pojistkami 16 A. 4.3 Směr rotace u třífázových strojů: Na krátkou dobu stroj zapněte, abyste zjistili, kterým směrem noţový hřídel rotuje. Pokud je to nutné, opravte směr rotace prohozením vodičů dvou fází (černou nebo hnědou). Neprohazujte ţlutozelený zemní vodič s modrým nulovým vodičem. Pokud jste na pochybách, přenechejte tuto činnost kvalifikovanému elektrikáři. KDR 6

7 5.0 Spínač Stroj je dodávaný s beznapěťovým solenoidovým spínačem (magnetický spínač). Ten zabraňuje spuštění stroje po výpadku proudu Důležité- Instrukce zapojení kabeláže. Pozor: Toto zařízení musí být uzemněno. U strojů s jednofázovým motorem (230 V) musí být kabeláţ zapojena dle následujícího barevného schématu: Zelená a ţlutá - Uzemnění Zelená - Uzemnění Modrá - Nulový vodič Bílá - Nulový vodič Hnědá - Pod napětím Černá - Pod napětím. Třífázové motory Stroje osazené třífázovým motorem jsou zapojeny do elektrické sítě pomocí 5-kolíkové průmyslové zástrčky. Ujistěte se, ţe je stroj zapojován pouze kvalifikovaným elektrikářem. Pokud jste na pochybách, konzultujte postup s kvalifikovaným elektrikářem. -Důležité provozní instrukce Na panelu jsou dva spínače. Pravý spínač je spínač NVR. Levý je spínač výměny modu. Značka deska nahoře a obráběcí nástroj dole znamená, ţe stroj je v reţimu "srovnávací frézka"; značka 0" značí klidový reţim a * "značka deska dole a obráběcí nástroj nahoře" znamená, ţe je stroj v reţimu "tloušťkovačka". Pro vaši vlastní bezpečnost mějte vţdy, pokud se stroj nepouţívá, spínač v klidovém reţim "0". 6.0 Srovnávání Neţ začnete srovnávat, musíte učinit následující: 6.1 Přepněte spínač změny modu do polohy srovnávací mod 6.2 Spusťte stůl tloušťkovačky na asi 2/3 max. výšky tloušťkování a upevněte hubici odsávání. Zvednutím tloušťkovacího stolu zajistíte hubici odsávání v poţadované poloze. Ujistěte se, ţe v okamţiku připojení přípojky na rozpěrnou tyč se dráţka nachází nahoře. Otočením ovládače po směru hodinových ručiček zajistíte, aby hubice napojení odsávání byla v kontaktu s bezpečnostní vypínačem stroje. 6.3 Ujistěte se, ţe aretovací páka uzamkla tloušťkovací stůl stroje, a uvolněte bezpečnostní spínač stolu. Pak můţe motor normálně běţet. Pokud přesto motor neběţí normálně, měli byste kontaktovat vašeho prodejce. 6.4 Umístěte obrobek na srovnávací stůl, levou rukou nastavte ochranný kryt noţového hřídele do poţadované výšky (obrobek by se neměl dotýkat krytu). Spusťte stroj a pomalu obrobek tlačte proti noţovému hřídeli. 6.5 Spojování Pro srovnání společných stran obrobku uvolněte aretovací páku krytu noţů a oddalte kryt od obrobku. Plastová pruţina na konci krytu noţe by měla vyvíjet nepatrný tlak na obrobek. Zajistěte kryt noţů a zapněte stroj. Obrobek pomalu tlačte proti noţovému hřídeli. Ujistěte se, ţe je pravítko nastaveno na 90 (nebo jakýkoli jiný poţadovaný úhel) a obrobek je v jedné rovině se stavítkem. KDR 7

8 7.0 Tloušťkování Neţ začnete srovnávat, musíte učinit následující: 7.1 Přepněte spínač změny modu do polohy tloušťkovací mod. 7.2 Páku otočte protisměru hodinových ručiček a vyjměte sběrač pro odvod třísek odřezků, tím uvolníte bezpečnostní spínač stroje. 7.3 Otočte aretovací pákou, uvolněte a odeberte přední srovnávací stůl. Poté otočte aretovací pákou (pravou) k uzamčení bezpečnostního spínače stolu. 7.4 Zapněte odsávání a uvolněte bezpečnostní spínač tloušťkování. Poté můţe motor normálně běţet. Pokud se v postupu vyskytla nějaká chyba, motor nebude pracovat a chránit obsluhu. 7.5 Tloušťkování bez sběrače prachu. Odmontujte odváděcí stůl, sejměte ze stolu kryt proti odřezkům. Přehoďte kryt sběrače třísek přes noţový hřídel a zajistěte jej v pozici dvěmi aretovacími pákami. Poté na něj sklopte kryt. 7.6 Tloušťkování se sběračem prachu Posuňte kryt sběrače odřezků do stejné pozice jako v odstavci 7.1 a poté na něj umístěte huci odsávání. Zajistěte jej aretovacími pákami a krytem. Pozor! Pokud je nástroj nastaven na tloušťkování, kryt sběrače odřezků slouţí jako kryt noţového hřídele. Nikdy s nástrojem nepracujte, pokud není nasazen kryt sběrače odřezků a pokud není správně zajištěn. 7.7 Tloušťkovací stůl nastavte na výšku tloušťkovaného materiálu minus 3 mm.. Spusťte stroj, umístěte obrobek zarovnanou stranou dolů k tloušťkovacímu stolu a pomalu jej suňte vpřed, dokud se nezapojí pohon válečků posuvu obrobku. U obrobku s klínovitým tvarem suňte napřed širší stranu. Mokrý obrobek můţe být pro zlepšení jeho kluznosti pokryt jemnou vrstvou petroleje. 8.0 Výměna nožů Nejprve odpojte stroj od zdroje elektrické energie! Sejměte pravítko. Pohybem po směru hodinových ručiček (dovnitř tyče) povolte za pomoci SW 10mm klíče šestihranné šrouby aretovací tyče. Sejměte aretovací tyč společně s hoblovacím noţem. Očistěte aretovací tyč a její lůţko od odřezků a prachu naolejovaným hadrem. Do aretovací tyče vraťte nůţ, popř. namontujte novou. Osaďte noţový hřídel a zajistěte ji otáčením šestihranných šroubů proti směru hodinových ručiček. V tomto momentě šrouby utáhněte jen jemně. Zkontrolujte přesah noţe vůči odváděcímu stolu pomocí číselného úchylkoměrem nebo pravítka. Max. přesah nože přes stůl může být 1,0 mm. Ke korekci přesahu pouţijte imbusový klíč SW 3 mm, s ním otočte třemi stavěcími šrouby aretovací tyče. Pokud jste dosáhli poţadovaného nastavení, dotáhněte šestihranné šrouby. Začněte s prostředními šrouby, poté dotáhněte ty krajní. Pozor! Nepouţívejte jiný klíč SW 10, neţ který je dodán spolu se strojem. Tím se vyvarujte přílišného kroutícího momentu a moţného strţení závitů. Pro vaši vlastní bezpečnost měňte okamţitě aretovací tyče a šrouby se strţenými závity. 9. Napínání řemene Po prvních pěti hodinách provozu zkontrolujte napnutí řemene. Sejměte uzavřenou matici drţící kryt hnacího řemene (215). Zatlačením na řemen zkontrolujte napnutí. Vůle by měla být zhruba 15-20mm. KDR 8

9 10. Údržba Štětečkem nebo stlačeným vzduchem pravidelně čistěte pohon stroje od prachu. Také pravidelně olejujte všechny body působení síly a řetězy pár kapkami motorového oleje. Plochý řemen udrţujte čistý, chraňte jej před lubrikanty Pravidelně čistěte noţový hřídel a stůl tloušťkovací frézky od hoblin a prachu a promaţte je za pomoci spreje. Nepoužívejte běžný olej Srovnávací stoly a stůl tloušťkovací frézky čistěte od smoly často petrolejem nebo benzínem. Pak je pokryjte jemnou vrstvou voskové pasty. Zvýšíte tím kluznost obrobku po stolech. 11. Bezpečnostní pokyny - Pravidelně kontrolujte, zda-li jsou nože a zajišťovací klíny v nožovém hřídeli řádně upevněny. - Maximální povolený přesah noţe přes tečnu obvodu noţového hřídele je 1,0 mm. - Nikdy nesnímejte ţádný kryt stroje, kromě těch, které potřebujete sejmout kvůli údrţbě či opravě stroje. Za provozu stroje mějte nasazeny všechny kryty. - Neţ začnete se strojem pracovat, nasaďte a zabezpečte všechny kryty. - Pokud pracujete se strojem v uzavřených prostorách, mějte vţdy připojeno odsávání. - Stroj můţe být připojen do sítě, která má ochranu nulováním. Ţlutozelený (zelený) vodič je nulovací vodič. - Pravidelně kontrolujte, zda-li správně pracuje ochrana proti zpětnému vrhu obrobku. - Vţdy noste ochranu očí. - Formování, zahlubování, vybírání, spojování čepem nesmí být prováděno bez spec. krytů. - Nikdy neprovádějte tloušťkování nebo srovnávání hlubší neţ 3 mm. 12. Zodpovědnost uživatele Po instalaci pracuje tento stroj v souladu s informacemi uvedenými v tomto návodu k pouţívání, pokud byl nainstalován, obsluhován, udrţován a opravován v souladu s tímto návodem k pouţívání. Tento stroj musí být pravidelně kontrolován. Poškozené součástky (včetně napájecího kabelu) by neměly být pouţívány. Součástky, které jsou zničeny, ztraceny, opotřebovány, zkrouceny nebo znečištěny, by měly být okamţitě vyměněny. Pokud bude taková oprava či výměna nutná, doporučujeme, aby byla vykonána kvalifikovanou osobou. Tento stroj či jeho součástky by neměly být měněny nebo zaměňovány za části neodpovídající standardní specifikaci. Uţivatel stroje nese výhradní odpovědnost za jakékoli selhání stroje, které bude zapříčiněno nesprávným pouţitím nebo nepovolenou úpravou stroje, špatnou údrţbou nebo chybně provedenou opravou Schema elektrického zapojení schema zapojení motoru 230 V 50 Hz schema zapojení motoru 400 V 50 Hz. KDR 9

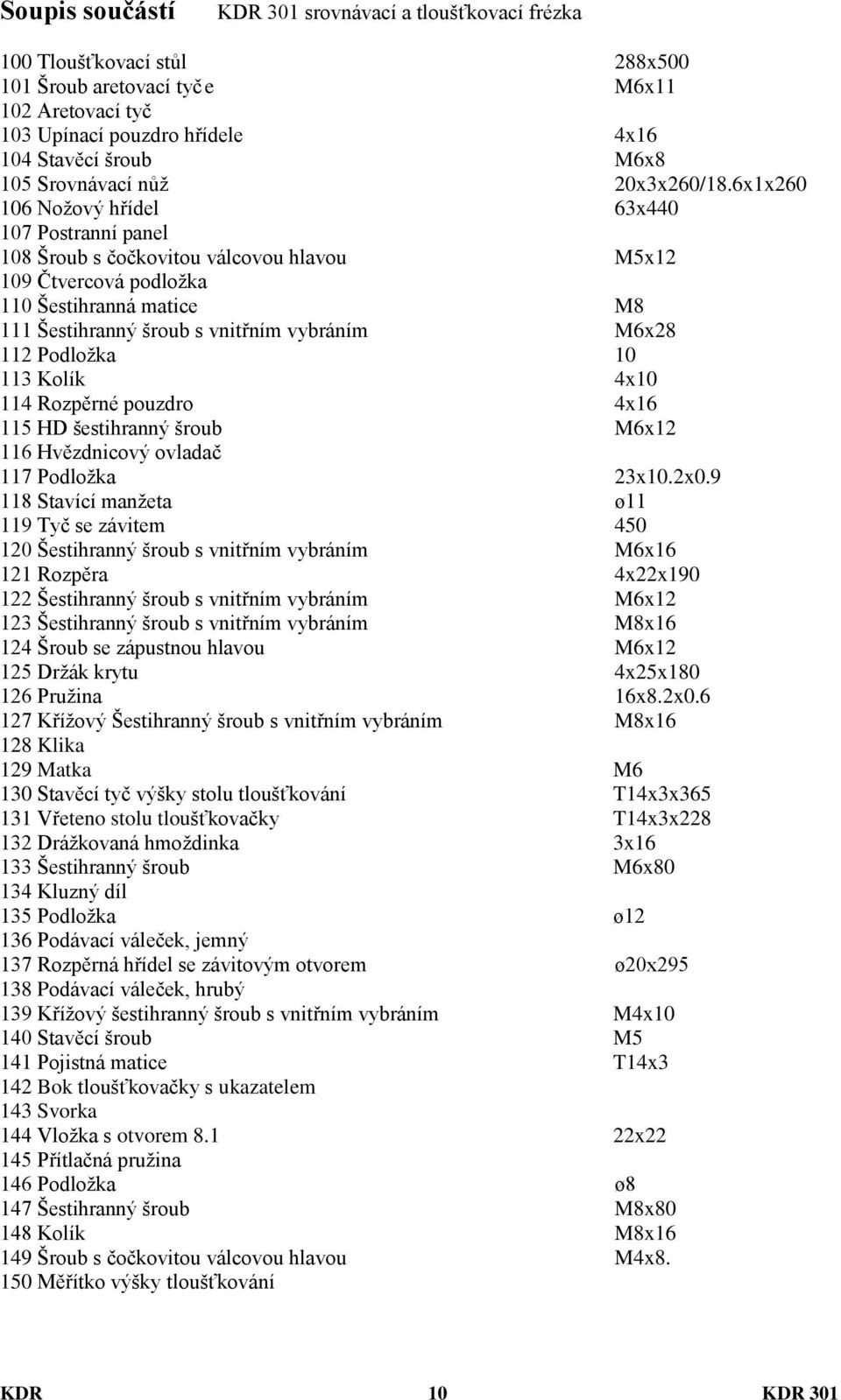

10 Soupis součástí srovnávací a tloušťkovací frézka 100 Tloušťkovací stůl 288x Šroub aretovací tyč e M6x Aretovací tyč 103 Upínací pouzdro hřídele 4x Stavěcí šroub M6x8 105 Srovnávací nůţ 20x3x260/18.6x1x Noţový hřídel 63x Postranní panel 108 Šroub s čočkovitou válcovou hlavou M5x Čtvercová podloţka 110 Šestihranná matice M8 111 Šestihranný šroub s vnitřním vybráním M6x Podloţka Kolík 4x Rozpěrné pouzdro 4x HD šestihranný šroub M6x Hvězdnicový ovladač 117 Podloţka 23x10.2x Stavící manţeta ø Tyč se závitem Šestihranný šroub s vnitřním vybráním M6x Rozpěra 4x22x Šestihranný šroub s vnitřním vybráním M6x Šestihranný šroub s vnitřním vybráním M8x Šroub se zápustnou hlavou M6x Drţák krytu 4x25x Pruţina 16x8.2x Kříţový Šestihranný šroub s vnitřním vybráním M8x Klika 129 Matka M6 130 Stavěcí tyč výšky stolu tloušťkování T14x3x Vřeteno stolu tloušťkovačky T14x3x Dráţkovaná hmoţdinka 3x Šestihranný šroub M6x Kluzný díl 135 Podloţka ø Podávací váleček, jemný 137 Rozpěrná hřídel se závitovým otvorem ø20x Podávací váleček, hrubý 139 Kříţový šestihranný šroub s vnitřním vybráním M4x Stavěcí šroub M5 141 Pojistná matice T14x3 142 Bok tloušťkovačky s ukazatelem 143 Svorka 144 Vloţka s otvorem x Přítlačná pruţina 146 Podloţka ø8 147 Šestihranný šroub M8x Kolík M8x Šroub s čočkovitou válcovou hlavou M4x Měřítko výšky tloušťkování KDR 10

11 151 Kruhová vloţka 8x14x1 152 Pouzdro vřetena ø16x Vloţka s otvorem x Řetězové kolo Z=15 T=6 155 Řetěz 6210 článků 156 Ochranný kryt hnacího řetězu 1.5x259x Podloţka ø6 158 Stavící konzola 2x52x Vodící kolejnice, levá 4x22x Vodící šroub M6x8 161 Vodící kolejnice, pravá 162 Usměrňovač odvodu třísek Závitořezný šroub St 4.8x Zákluzný zámek 165 Tyč zákluzného zámku ø6x Tyč zákluzného zámku ø10.70x Šestihranný šroub M8x Deska vodící odřezky 169 Rozpěrná hřídel 20x Napínací řetězové kolo Z=15 T=6 171 Šestihranná matice M6 172 Závitořezný šroub 13x Napínací řetězový kotouč 2.5x25x Hubice odsávání ø 100 mm 175 Šestihranný šroub s vnitřním vybráním M8x Kříţový šroub M5x8 177 Šestihranný šroub s vnitřním vybráním M8x Sběrač pro odvod třísek ABS 179 Rozpěrná hřídel 180 Bezpečnostní spínač 181 Pruţina 182 Kuţelovitý kryt 183 Plochý spínač 184 Šroub M6x8 185 Vačka 186 Krycí plech 187 Podpěra bezpečnostního tlačítka 188 Blok 189 Šestihranná matice M4 190 Kříţový Šestihranný šroub M5x8 200 Boční záslepka pravítka, pravá 201Díl stavítka 202 Díl pojezdu 203 Šestihranný šroub M8x Pravítko Vratový šroub M6x Boční záslepka pravítka, levá 207 Kryt extruze 80x Upínací páka krytu extruze 209 Uzavřená matice M8 210 Podpěra krytu 211 Záslepka drţáku krytu noţového hřídele 212 Závitořezný šroub St 3.5x13. KDR 11

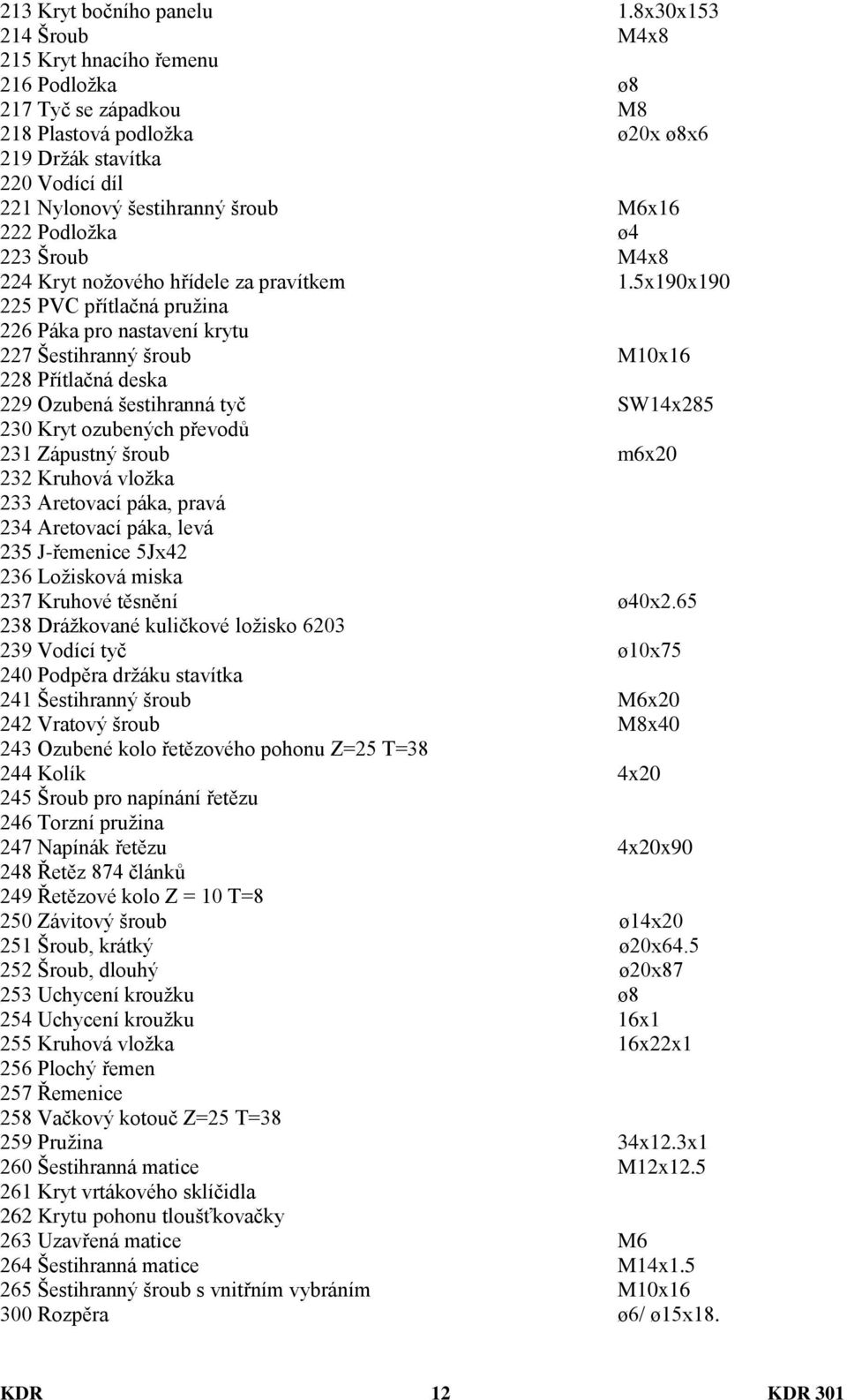

12 213 Kryt bočního panelu 1.8x30x Šroub M4x8 215 Kryt hnacího řemenu 216 Podloţka ø8 217 Tyč se západkou M8 218 Plastová podloţka ø20x ø8x6 219 Drţák stavítka 220 Vodící díl 221 Nylonový šestihranný šroub M6x Podloţka ø4 223 Šroub M4x8 224 Kryt noţového hřídele za pravítkem 1.5x190x PVC přítlačná pruţina 226 Páka pro nastavení krytu 227 Šestihranný šroub M10x Přítlačná deska 229 Ozubená šestihranná tyč SW14x Kryt ozubených převodů 231 Zápustný šroub m6x Kruhová vloţka 233 Aretovací páka, pravá 234 Aretovací páka, levá 235 J-řemenice 5Jx Loţisková miska 237 Kruhové těsnění ø40x Dráţkované kuličkové loţisko Vodící tyč ø10x Podpěra drţáku stavítka 241 Šestihranný šroub M6x Vratový šroub M8x Ozubené kolo řetězového pohonu Z=25 T= Kolík 4x Šroub pro napínání řetězu 246 Torzní pruţina 247 Napínák řetězu 4x20x Řetěz 874 článků 249 Řetězové kolo Z = 10 T=8 250 Závitový šroub ø14x Šroub, krátký ø20x Šroub, dlouhý ø20x Uchycení krouţku ø8 254 Uchycení krouţku 16x1 255 Kruhová vloţka 16x22x1 256 Plochý řemen 257 Řemenice 258 Vačkový kotouč Z=25 T= Pruţina 34x12.3x1 260 Šestihranná matice M12x Kryt vrtákového sklíčidla 262 Krytu pohonu tloušťkovačky 263 Uzavřená matice M6 264 Šestihranná matice M14x Šestihranný šroub s vnitřním vybráním M10x Rozpěra ø6/ ø15x18. KDR 12

13 301 Podloţka B Spínač 303 Šestihranný šroub M8x Boční panel, neutrální 305 Šestihranný šroub M6x Podloţka ø8 307 Nýt 5x8 308 Přední panel 309 Poly-V-řemen 5 PJ Šestihranný šroub M8x J-řemenice 50Hz 5Jx90 J-řemenice 50Hz 5Jx Ţlábkový klín A 6x Šestihranný šroub s vnitřním vybráním M6x Drţák motoru 315 Vratový šroub M8x Pojistná podloţka 317 Podpěry 318 Gumové krytky podpěr ø8xø24x2 319 Motor 320 Zadní panel. KDR 13

14 KDR 13

15 obrázky k (pod)kapitolám : KDR 15

16 Přítahem uvolni pohyb páky KDR 16

17 KDR 17

18 KDR 18

19 KDR 19

20 KDR

21 KDR 21
