B. SOUHRNNÁ TECHNICKÁ ZPRÁVA...

Transkript

1 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 1 (celkem 6) OBSAH DOKUMENTACE B. SOUHRNNÁ TECHNICKÁ ZPRÁVA... 2 B.1.URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ... 2 a) Zhodnocení staveniště... 2 b) Urbanistické a architektonické řešení stavby... 2 c) Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch... 2 d) Řešení technické a dopravní infrastruktury... 3 e) Vliv stavby na životní prostředí a řešení jeho ochrany... 3 f) Řešení bezbariérového užívání... 3 g) Průzkumy a měření... 3 h) Údaje o podkladech pro vytýčení stavby... 3 i) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické... provozní soubory... 4 j) Vliv stavby na okolní pozemky a stavby... 4 k) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků... 4 B.2.MECHANICKÁ ODOLNOST A STABILITA... 4 B.3.POŽÁRNÍ BEZPEČNOST... 4 B.4.HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ... 4 B.5.BEZPEČNOST PŘI UŽÍVÁNÍ... 5 B.6.OCHRANA PROTI HLUKU... 5 B.7.ÚSPORA ENERGIE A TEPLA... 5 a) splnění požadavků na energetickou náročnost budov... 5 b) stanovení celkové energetické spotřeby stavby... 6 B.8.ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE... 6 B.9.OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ... 6 B.10.OCHRANA OBYVATELSTVA... 6 B.11.INŽENÝRSKÉ STAVBY (OBJEKTY)... 6 B.12.VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB... 6

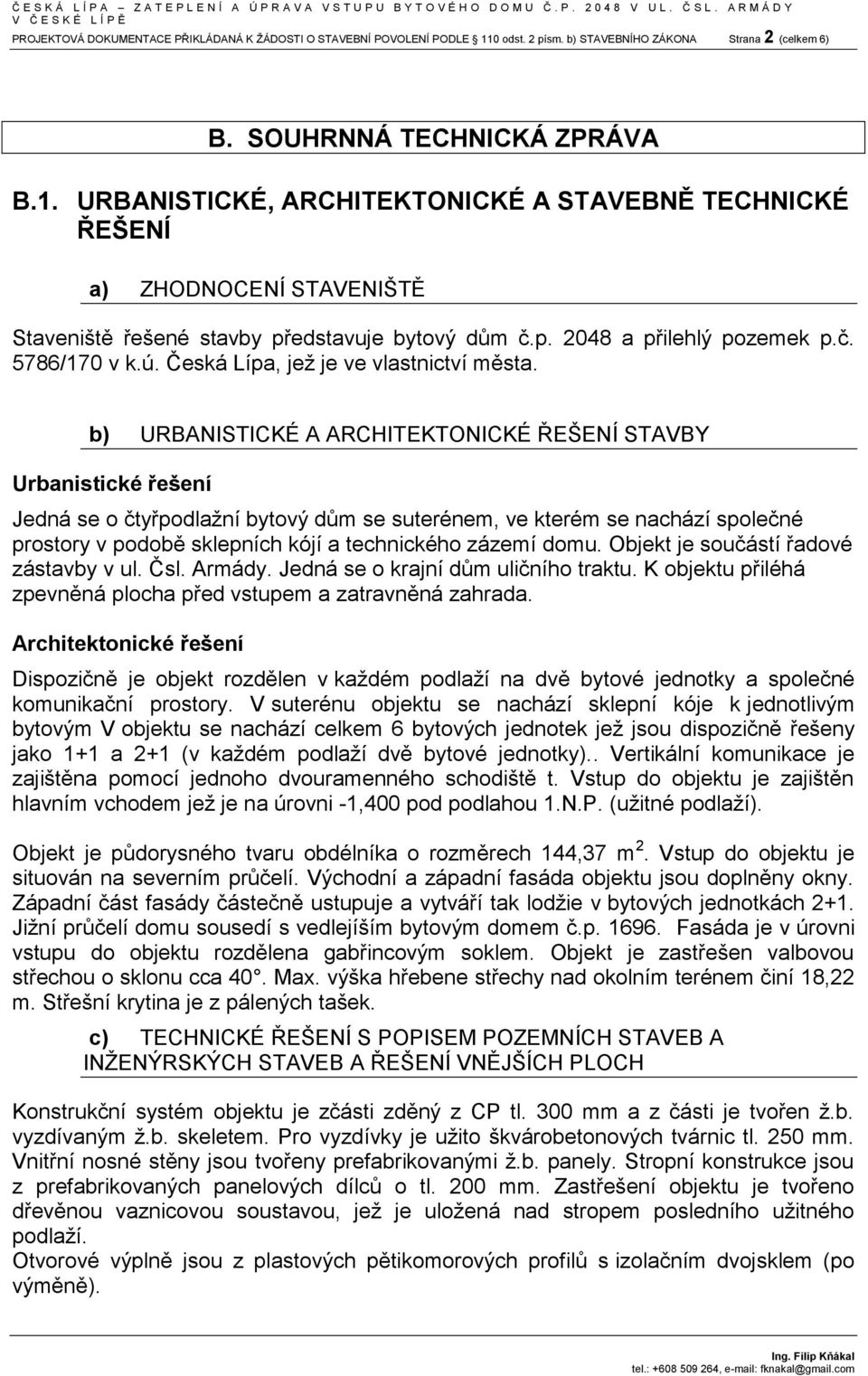

2 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 2 (celkem 6) B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ a) ZHODNOCENÍ STAVENIŠTĚ Staveniště řešené stavby představuje bytový dům č.p a přilehlý pozemek p.č. 5786/170 v k.ú. Česká Lípa, jež je ve vlastnictví města. b) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY Urbanistické řešení Jedná se o čtyřpodlažní bytový dům se suterénem, ve kterém se nachází společné prostory v podobě sklepních kójí a technického zázemí domu. Objekt je součástí řadové zástavby v ul. Čsl. Armády. Jedná se o krajní dům uličního traktu. K objektu přiléhá zpevněná plocha před vstupem a zatravněná zahrada. Architektonické řešení Dispozičně je objekt rozdělen v každém podlaží na dvě bytové jednotky a společné komunikační prostory. V suterénu objektu se nachází sklepní kóje k jednotlivým bytovým V objektu se nachází celkem 6 bytových jednotek jež jsou dispozičně řešeny jako 1+1 a 2+1 (v každém podlaží dvě bytové jednotky).. Vertikální komunikace je zajištěna pomocí jednoho dvouramenného schodiště t. Vstup do objektu je zajištěn hlavním vchodem jež je na úrovni -1,400 pod podlahou 1.N.P. (užitné podlaží). Objekt je půdorysného tvaru obdélníka o rozměrech 144,37 m 2. Vstup do objektu je situován na severním průčelí. Východní a západní fasáda objektu jsou doplněny okny. Západní část fasády částečně ustupuje a vytváří tak lodžie v bytových jednotkách 2+1. Jižní průčelí domu sousedí s vedlejíším bytovým domem č.p Fasáda je v úrovni vstupu do objektu rozdělena gabřincovým soklem. Objekt je zastřešen valbovou střechou o sklonu cca 40. Max. výška hřebene střechy nad okolním terénem činí 18,22 m. Střešní krytina je z pálených tašek. c) TECHNICKÉ ŘEŠENÍ S POPISEM POZEMNÍCH STAVEB A INŽENÝRSKÝCH STAVEB A ŘEŠENÍ VNĚJŠÍCH PLOCH Konstrukční systém objektu je zčásti zděný z CP tl. 300 mm a z části je tvořen ž.b. vyzdívaným ž.b. skeletem. Pro vyzdívky je užito škvárobetonových tvárnic tl. 250 mm. Vnitřní nosné stěny jsou tvořeny prefabrikovanými ž.b. panely. Stropní konstrukce jsou z prefabrikovaných panelových dílců o tl. 200 mm. Zastřešení objektu je tvořeno dřevěnou vaznicovou soustavou, jež je uložená nad stropem posledního užitného podlaží. Otvorové výplně jsou z plastových pětikomorových profilů s izolačním dvojsklem (po výměně).

3 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 3 (celkem 6) Vytápění jednotlivých bytových jednotek je řešeno lokálně pro každou bytovou jednotku. Konkrétně se jedná v bytech 2+1 o plynové kotle o výkonu 6,5-16 kw, v bytových jednotkách se nacházejí stávající přímotopové vafky o výkonu cca 5 kw, jež jsou odkouřeny na fasádu objektu. V jednom z bytů 1+1 je osazen turbokotel o výkonu 12,4 kw. Projekt řeší zateplení obvodových stěn certifikovaným KZS s izolantem z EPS typu Baumit Open a zateplení stropu nad suterénem a stropu pod nevytápěnou půdou. Oblast suterénního zdiva je řešena pomocí certifikovaného řešení Baumit pro oblast soklu s izolantem z XPS o tl. 80 mm (viz část F.1.1). Navržený certifikovaný KZS může být nahrazen jiným, kvalitativně ze stejných nebo lepších materiálů d) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY Rekonstrukcí se nemění požadavky na dopravní a technickou infrastrukturu objektu. e) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY S ohledem na charakter a rozsah stavby, bude tato mít minimální negativní vliv na životní prostředí a to jak během provádění stavby, tak po jejím uvedení do provozu. Stavební činnost spojená s rekonstrukcí objektu zhorší životní prostředí v bezprostřední blízkosti stavby. V pracovní dny po dobu pracovní doby od 7:00 do 17:00 hodin se zvýší hlučnost a prašnost. Zhotovitel musí na své náklady zajistit pravidelný úklid staveniště tak, aby nedocházelo ke znečišťování přilehlých pozemků, a místních komunikací. Zároveň musí dodržovat pracovní dobu, aby nedocházelo k nadměrné hlučnosti v době odpolední a noční a ve dnech pracovního volna a klidu. Stavební odpad po bouracích pracích bude odvezen a uložen na skládce k tomu určené. Nepředpokládá se produkce nebezpečných odpadů. Seznam vzniklých odpadů při výstavbě: katalog. číslo O papírový nebo lepenkový obal katalog. číslo O beton f) ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ g) PRŮZKUMY A MĚŘENÍ Před zahájením projekčních prací byla provedena vizuální prohlídka objektu. Tou bylo zjištěno značné zvětrání stávající fasády zejména v místě dilatačních spar stěnových dílců a drobné poškození okapní římsy a značné narušení vstupního schodiště a přilehlých plotových podezdívek. Stavebně technický stav objektu byl shledán jako vyhovující. h) ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY

4 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 4 (celkem 6) i) ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ A INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY j) VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY Plánovaným zateplením dojde ke zvětšení zastavěné plochy objektu, jež zasahuje do p.p.č. 3131/1 a 3130/1 v k.ú. Česká Lípa. k) ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ Veškeré práce musí být prováděny především v souladu v nařízením vlády č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, zákonem č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a vyhláškou č. 50/1978 Sb. o odborné způsobilosti v elektrotechnice. B.2. MECHANICKÁ ODOLNOST A STABILITA Zateplovací systém Baumit Open je certifikovaným výrobkem dle ETAG 004 a ETAG 014. Kotvení systému bylo posouzeno dle ČSN Vnější tepelně izolační kompozitní systémy (ETICS) Navrhování a použití mechanického upevnění pro spojení s podkladem, a je uvedeno v části F.1.2 této dokumentace. Před prováděním KZS bude provedena zkouška na vytržení kotev dle ČSN přílohy A a to zejména v částech kde se nachází stávající škvárobetonové tvárnice. KZS je navržen tak aby nedošlo k jeho degradaci a poškození, nebo odpadnutí v důsledku mechanického namáhání od povětrnostních vlivů. Přitížení stropní konstrukce pod nevytápěnou půdou minerální izolací a dřevěným roštem nijak neohrozí stabilitu stávajícího betonového stropu. B.3. POŽÁRNÍ BEZPEČNOST Tato problematika je řešena samostatnou částí této projektové dokumentace: F.1.3. Požárně bezpečnostní řešení stavby (PBŘ). B.4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Navržené úpravy a funkce jednotlivých místností jsou v souladu s platnými hygienickými předpisy a vyhláškami, zejména pak s vyhláškou č. 268/2009Sb o obecných požadavcích na stavby, respektive Nařízením vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci. Zároveň se nejedná o trvalé pracovní místo. Osoby se v nabíjecí stanici vyskytují pouze krátkodobě, a to pouze při výměně baterií ve vysokozdvižných vozících.

5 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 5 (celkem 6) B.5. BEZPEČNOST PŘI UŽÍVÁNÍ Užívání stavby nevyžaduje zvláštní předpisy a provozní podmínky. B.6. OCHRANA PROTI HLUKU Navržená stavba je v souladu s DIN 4109 Ochrana proti hluku v pozemním stavitelství a DIN Stanovení vzduchové a kročejové neprůzvučnosti a zahrnuje především: ochranu proti hluku šířícímu se vzduchem z prostoru do prostoru, ochranu proti hluku šířícímu se vzduchem z jiného uzavřeného prostoru, ochranu proti kročejovému (nárazovému) hluku, ochranu proti hluku z technických zařízení, ochranu proti nadměrnému hluku v poli odražených vln a ochranu okolního prostředí proti hluku ze zdroje uvnitř stavby nebo se stavbou souvisejících. B.7. ÚSPORA ENERGIE A TEPLA a) SPLNĚNÍ POŽADAVKŮ NA ENERGETICKOU NÁROČNOST BUDOV Plánovaným zateplením dojde k úpravě některých součinitelů prostupu tepla obalových konstrukcí. Stavba je navržena tak, aby parametry ve většině případů překračovaly s rezervou požadované hodnoty součinitele prostupu tepla U N (W/m 2.K), stanovené v ČSN Navržené součinitele prostupů tepla jsou uvedeny v tab. č. 1. Tab. č. 1: Číslo skladby Název skladby Navržená hodnota U (W/m2K) Požadovaná hodnota U N (W/m2K) Kritérium SO1 Sokl 1PP 0,33 0,75 splňuje SO2 Stěna vnější (beton) 0,30 0,30 splňuje SO3 Stěna vnější 0,29 0,30 splňje (keramika) SO4 Stěna lodžie 0,92 0,30 nesplňuje SO5 Stěna lodžie (parapet) 0,331 0,30 nesplňuje S1 Stěna k sousednímu 1,31 1,05 nesplňuje (stávající) objektu S2 Stěna mezi bytem a 2,69 1,05 nesplňuje (stávající) nevyt. chodbou STR1 Strop nad suterénem 0,424 0,60 splňuje SCH1 Strop pod nevyt. 0,26 0,30 splňuje půdou - Pozn.: z konstrukčních důvodů nelze splnit požadované součinitele prostupu tepla v oblasti lodžií. V těchto konstrukčních částech je navržena taková tloušťka

6 PROJEKTOVÁ DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI O STAVEBNÍ POVOLENÍ PODLE 110 odst. 2 písm. b) STAVEBNÍHO ZÁKONA Strana 6 (celkem 6) izolantu, aby případná kondenzace neohrozila stavebně technický stav těchto konstrukcí. Posouzení jednotlivých skladeb je provedeno programem PROTECH TOB 2011 a jeho výsledky jsou uvedeny v příloze ke zprávě v části F.1.1 b) STANOVENÍ CELKOVÉ ENERGETICKÉ SPOTŘEBY STAVBY Požadavek na energetickou náročnost budovy dle vyhl. 148/2007 Sb., přílohy 1 pro bytové domy kwh/(m 2.rok) je po provedení navržených opatření splněn. Objekt spadá do třídy energetické náročnosti C. Výpočet energetické náročnosti je proveden v jež je přiložen k této dokumentaci. B.8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE B.9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ B.10. OCHRANA OBYVATELSTVA B.11. INŽENÝRSKÉ STAVBY (OBJEKTY) Netýká se této stavby B.12. VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB Netýká se této stavby
