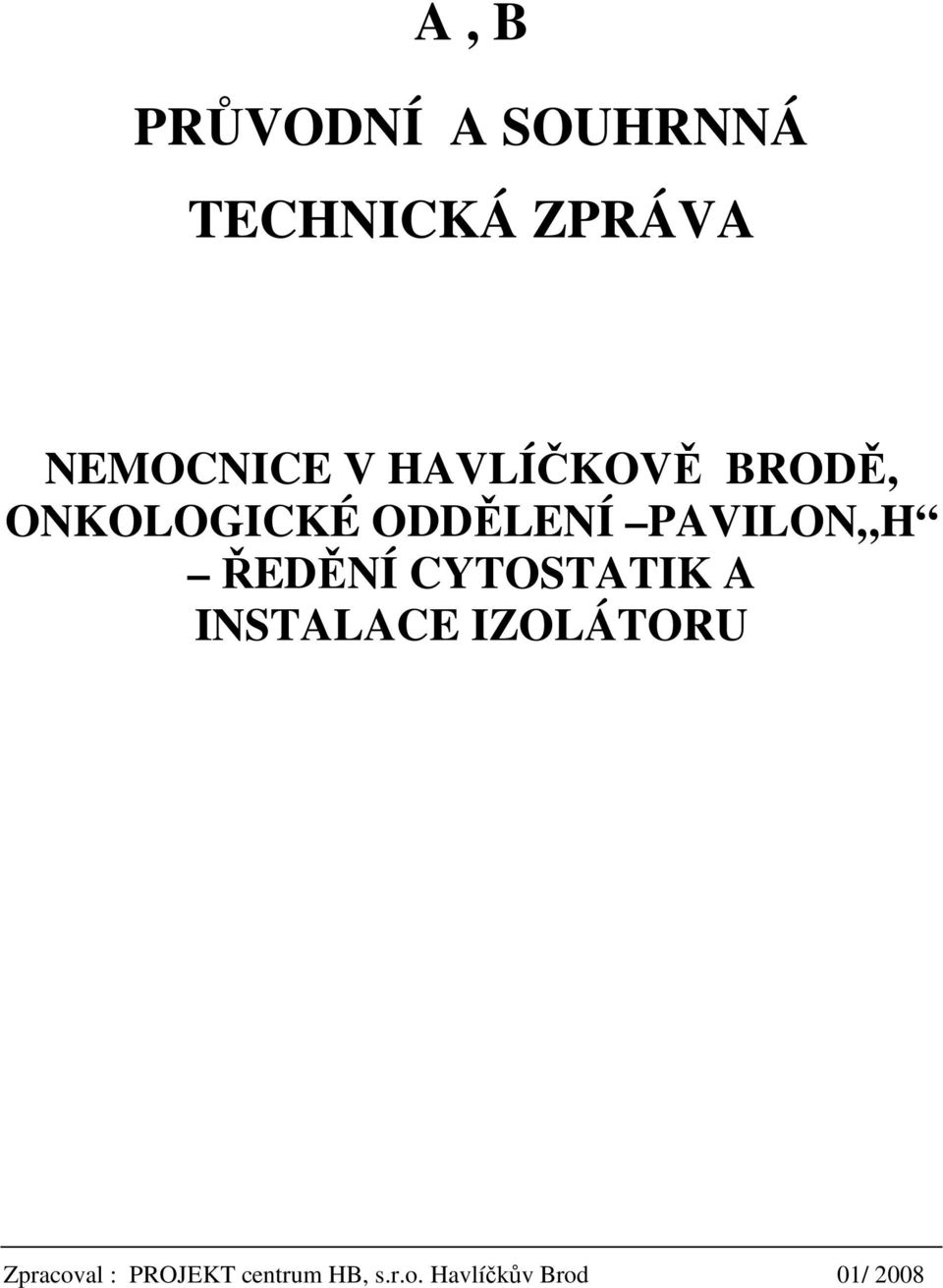

1 A, B PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA NEMOCNICE V HAVLÍČKOVĚ BRODĚ, ONKOLOGICKÉ ODDĚLENÍ PAVILON H ŘEDĚNÍ CYTOSTATIK A INSTALACE IZOLÁTORU Zpracoval : PROJEKT centrum HB, s.r.o. Havlíčkův Brod 01/ 2008

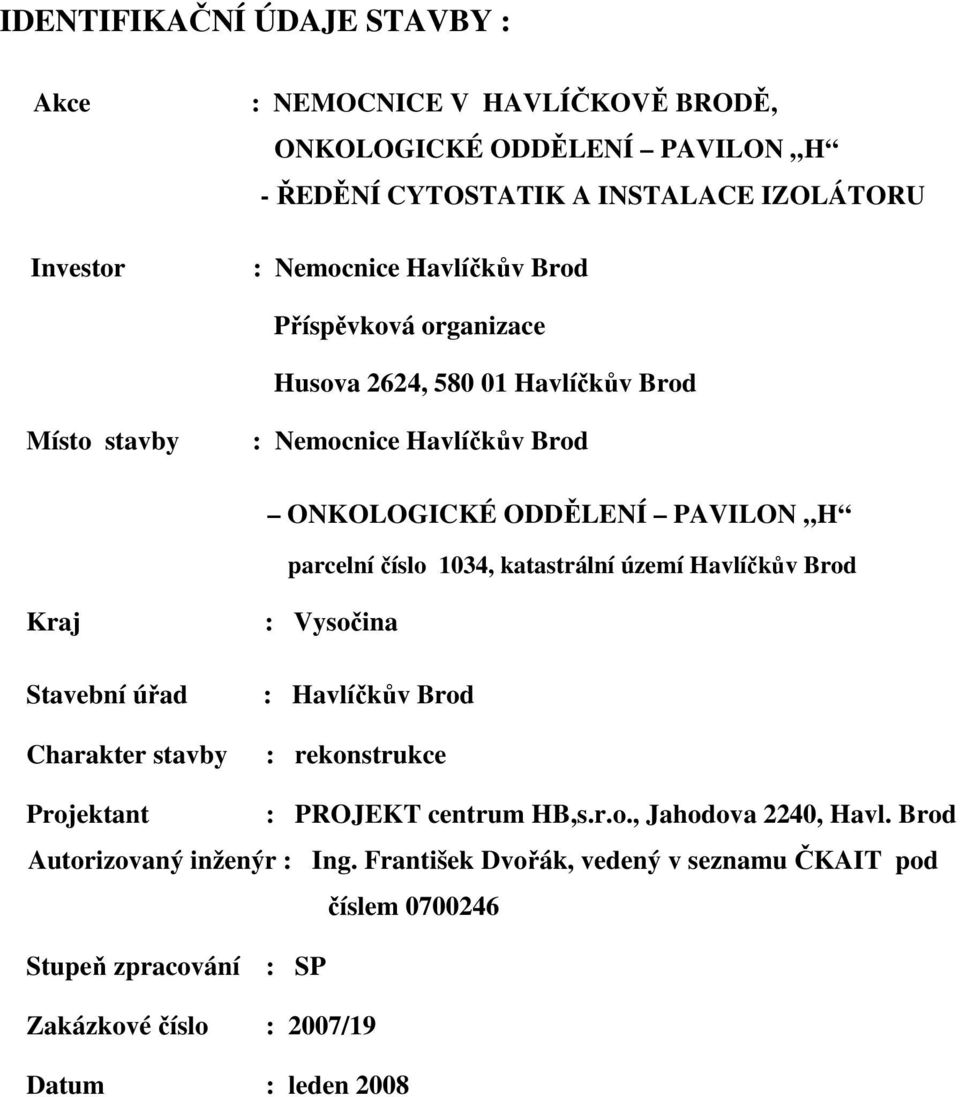

2 IDENTIFIKAČNÍ ÚDAJE STAVBY : Akce Investor : NEMOCNICE V HAVLÍČKOVĚ BRODĚ, ONKOLOGICKÉ ODDĚLENÍ PAVILON H - ŘEDĚNÍ CYTOSTATIK A INSTALACE IZOLÁTORU : Nemocnice Havlíčkův Brod Příspěvková organizace Husova 2624, Havlíčkův Brod Místo stavby : Nemocnice Havlíčkův Brod ONKOLOGICKÉ ODDĚLENÍ PAVILON H parcelní číslo 1034, katastrální území Havlíčkův Brod Kraj Stavební úřad Charakter stavby : Vysočina : Havlíčkův Brod : rekonstrukce Projektant : PROJEKT centrum HB,s.r.o., Jahodova 2240, Havl. Brod Autorizovaný inženýr : Ing. František Dvořák, vedený v seznamu ČKAIT pod číslem Stupeň zpracování : SP Zakázkové číslo : 2007/19 Datum : leden 2008

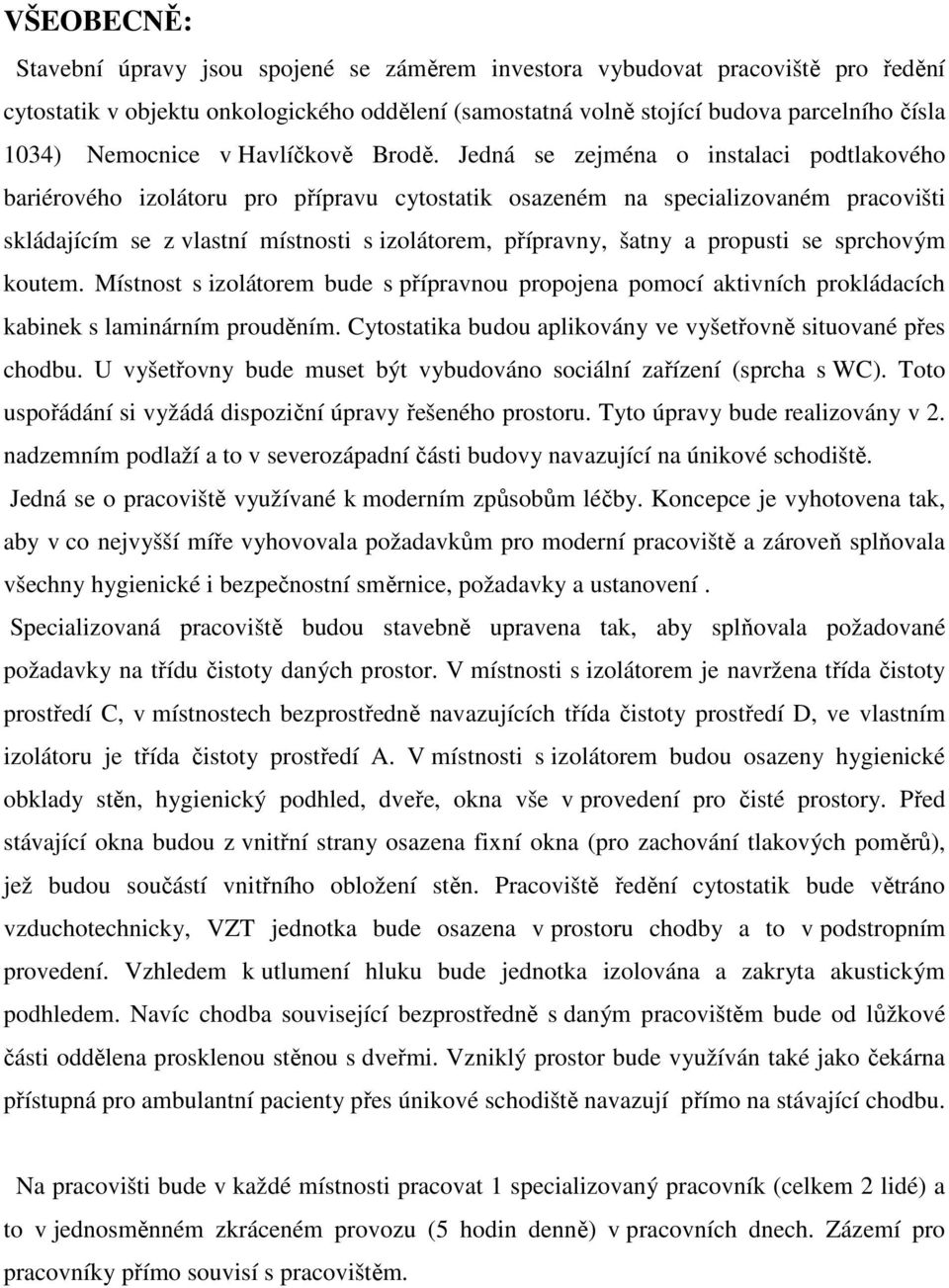

3 VŠEOBECNĚ: Stavební úpravy jsou spojené se záměrem investora vybudovat pracoviště pro ředění cytostatik v objektu onkologického oddělení (samostatná volně stojící budova parcelního čísla 1034) Nemocnice v Havlíčkově Brodě. Jedná se zejména o instalaci podtlakového bariérového izolátoru pro přípravu cytostatik osazeném na specializovaném pracovišti skládajícím se z vlastní místnosti s izolátorem, přípravny, šatny a propusti se sprchovým koutem. Místnost s izolátorem bude s přípravnou propojena pomocí aktivních prokládacích kabinek s laminárním prouděním. Cytostatika budou aplikovány ve vyšetřovně situované přes chodbu. U vyšetřovny bude muset být vybudováno sociální zařízení (sprcha s WC). Toto uspořádání si vyžádá dispoziční úpravy řešeného prostoru. Tyto úpravy bude realizovány v 2. nadzemním podlaží a to v severozápadní části budovy navazující na únikové schodiště. Jedná se o pracoviště využívané k moderním způsobům léčby. Koncepce je vyhotovena tak, aby v co nejvyšší míře vyhovovala požadavkům pro moderní pracoviště a zároveň splňovala všechny hygienické i bezpečnostní směrnice, požadavky a ustanovení. Specializovaná pracoviště budou stavebně upravena tak, aby splňovala požadované požadavky na třídu čistoty daných prostor. V místnosti s izolátorem je navržena třída čistoty prostředí C, v místnostech bezprostředně navazujících třída čistoty prostředí D, ve vlastním izolátoru je třída čistoty prostředí A. V místnosti s izolátorem budou osazeny hygienické obklady stěn, hygienický podhled, dveře, okna vše v provedení pro čisté prostory. Před stávající okna budou z vnitřní strany osazena fixní okna (pro zachování tlakových poměrů), jež budou součástí vnitřního obložení stěn. Pracoviště ředění cytostatik bude větráno vzduchotechnicky, VZT jednotka bude osazena v prostoru chodby a to v podstropním provedení. Vzhledem k utlumení hluku bude jednotka izolována a zakryta akustickým podhledem. Navíc chodba související bezprostředně s daným pracovištěm bude od lůžkové části oddělena prosklenou stěnou s dveřmi. Vzniklý prostor bude využíván také jako čekárna přístupná pro ambulantní pacienty přes únikové schodiště navazují přímo na stávající chodbu. Na pracovišti bude v každé místnosti pracovat 1 specializovaný pracovník (celkem 2 lidé) a to v jednosměnném zkráceném provozu (5 hodin denně) v pracovních dnech. Zázemí pro pracovníky přímo souvisí s pracovištěm.

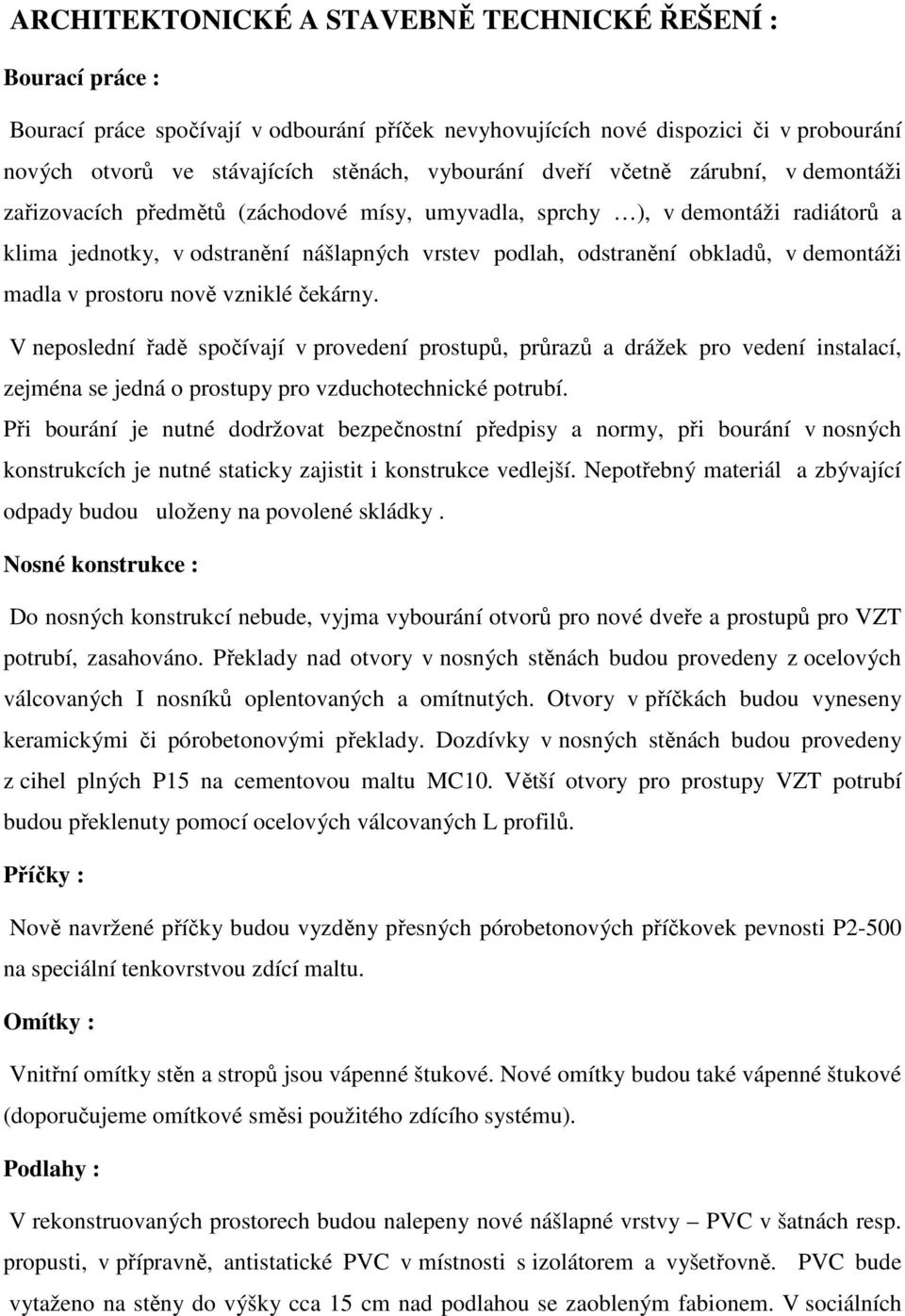

4 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ : Bourací práce : Bourací práce spočívají v odbourání příček nevyhovujících nové dispozici či v probourání nových otvorů ve stávajících stěnách, vybourání dveří včetně zárubní, v demontáži zařizovacích předmětů (záchodové mísy, umyvadla, sprchy ), v demontáži radiátorů a klima jednotky, v odstranění nášlapných vrstev podlah, odstranění obkladů, v demontáži madla v prostoru nově vzniklé čekárny. V neposlední řadě spočívají v provedení prostupů, průrazů a drážek pro vedení instalací, zejména se jedná o prostupy pro vzduchotechnické potrubí. Při bourání je nutné dodržovat bezpečnostní předpisy a normy, při bourání v nosných konstrukcích je nutné staticky zajistit i konstrukce vedlejší. Nepotřebný materiál a zbývající odpady budou uloženy na povolené skládky. Nosné konstrukce : Do nosných konstrukcí nebude, vyjma vybourání otvorů pro nové dveře a prostupů pro VZT potrubí, zasahováno. Překlady nad otvory v nosných stěnách budou provedeny z ocelových válcovaných I nosníků oplentovaných a omítnutých. Otvory v příčkách budou vyneseny keramickými či pórobetonovými překlady. Dozdívky v nosných stěnách budou provedeny z cihel plných P15 na cementovou maltu MC10. Větší otvory pro prostupy VZT potrubí budou překlenuty pomocí ocelových válcovaných L profilů. Příčky : Nově navržené příčky budou vyzděny přesných pórobetonových příčkovek pevnosti P2-500 na speciální tenkovrstvou zdící maltu. Omítky : Vnitřní omítky stěn a stropů jsou vápenné štukové. Nové omítky budou také vápenné štukové (doporučujeme omítkové směsi použitého zdícího systému). Podlahy : V rekonstruovaných prostorech budou nalepeny nové nášlapné vrstvy PVC v šatnách resp. propusti, v přípravně, antistatické PVC v místnosti s izolátorem a vyšetřovně. PVC bude vytaženo na stěny do výšky cca 15 cm nad podlahou se zaobleným fabionem. V sociálních

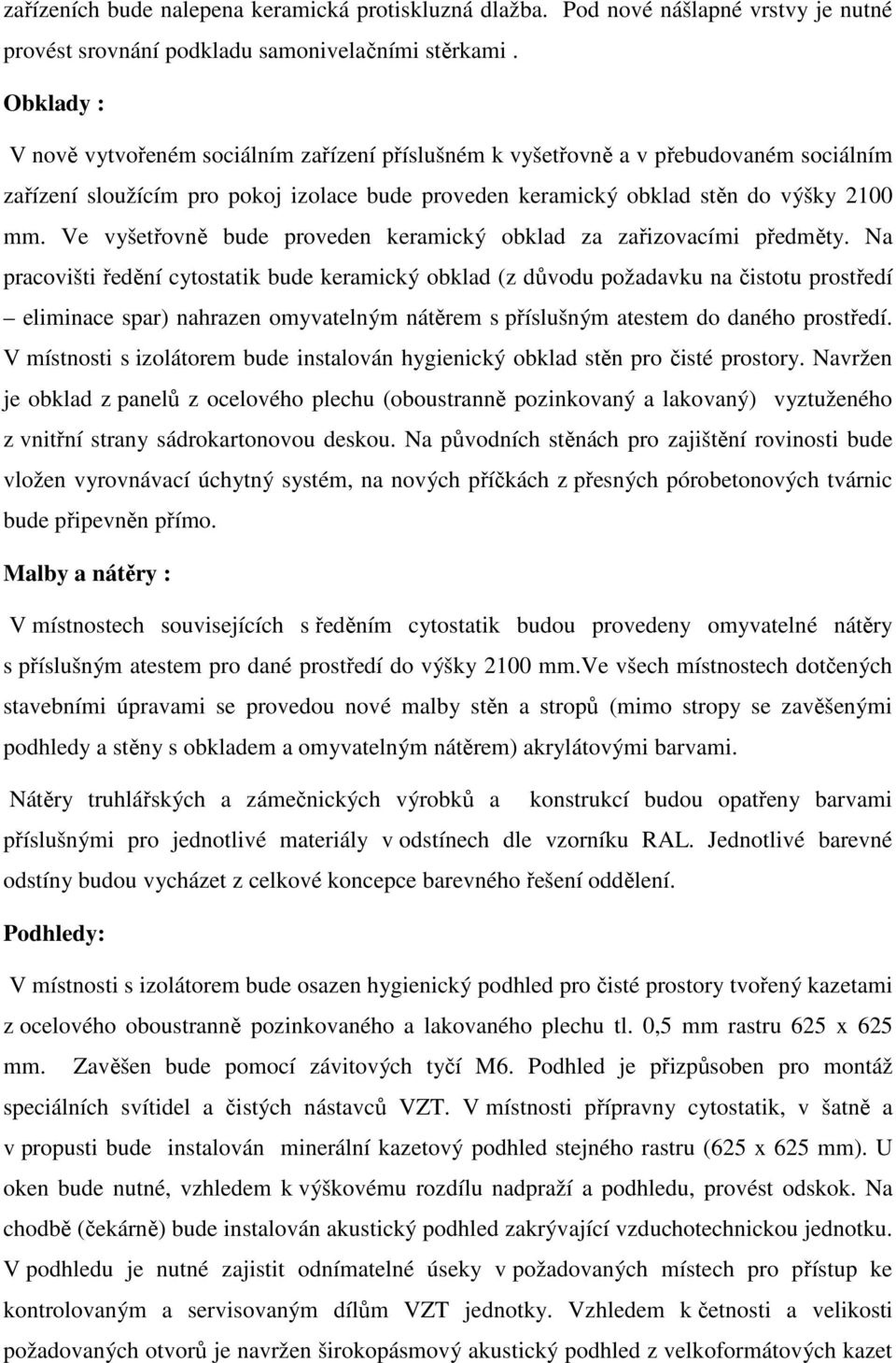

5 zařízeních bude nalepena keramická protiskluzná dlažba. Pod nové nášlapné vrstvy je nutné provést srovnání podkladu samonivelačními stěrkami. Obklady : V nově vytvořeném sociálním zařízení příslušném k vyšetřovně a v přebudovaném sociálním zařízení sloužícím pro pokoj izolace bude proveden keramický obklad stěn do výšky 2100 mm. Ve vyšetřovně bude proveden keramický obklad za zařizovacími předměty. Na pracovišti ředění cytostatik bude keramický obklad (z důvodu požadavku na čistotu prostředí eliminace spar) nahrazen omyvatelným nátěrem s příslušným atestem do daného prostředí. V místnosti s izolátorem bude instalován hygienický obklad stěn pro čisté prostory. Navržen je obklad z panelů z ocelového plechu (oboustranně pozinkovaný a lakovaný) vyztuženého z vnitřní strany sádrokartonovou deskou. Na původních stěnách pro zajištění rovinosti bude vložen vyrovnávací úchytný systém, na nových příčkách z přesných pórobetonových tvárnic bude připevněn přímo. Malby a nátěry : V místnostech souvisejících s ředěním cytostatik budou provedeny omyvatelné nátěry s příslušným atestem pro dané prostředí do výšky 2100 mm.ve všech místnostech dotčených stavebními úpravami se provedou nové malby stěn a stropů (mimo stropy se zavěšenými podhledy a stěny s obkladem a omyvatelným nátěrem) akrylátovými barvami. Nátěry truhlářských a zámečnických výrobků a konstrukcí budou opatřeny barvami příslušnými pro jednotlivé materiály v odstínech dle vzorníku RAL. Jednotlivé barevné odstíny budou vycházet z celkové koncepce barevného řešení oddělení. Podhledy: V místnosti s izolátorem bude osazen hygienický podhled pro čisté prostory tvořený kazetami z ocelového oboustranně pozinkovaného a lakovaného plechu tl. 0,5 mm rastru 625 x 625 mm. Zavěšen bude pomocí závitových tyčí M6. Podhled je přizpůsoben pro montáž speciálních svítidel a čistých nástavců VZT. V místnosti přípravny cytostatik, v šatně a v propusti bude instalován minerální kazetový podhled stejného rastru (625 x 625 mm). U oken bude nutné, vzhledem k výškovému rozdílu nadpraží a podhledu, provést odskok. Na chodbě (čekárně) bude instalován akustický podhled zakrývající vzduchotechnickou jednotku. V podhledu je nutné zajistit odnímatelné úseky v požadovaných místech pro přístup ke kontrolovaným a servisovaným dílům VZT jednotky. Vzhledem k četnosti a velikosti požadovaných otvorů je navržen širokopásmový akustický podhled z velkoformátových kazet

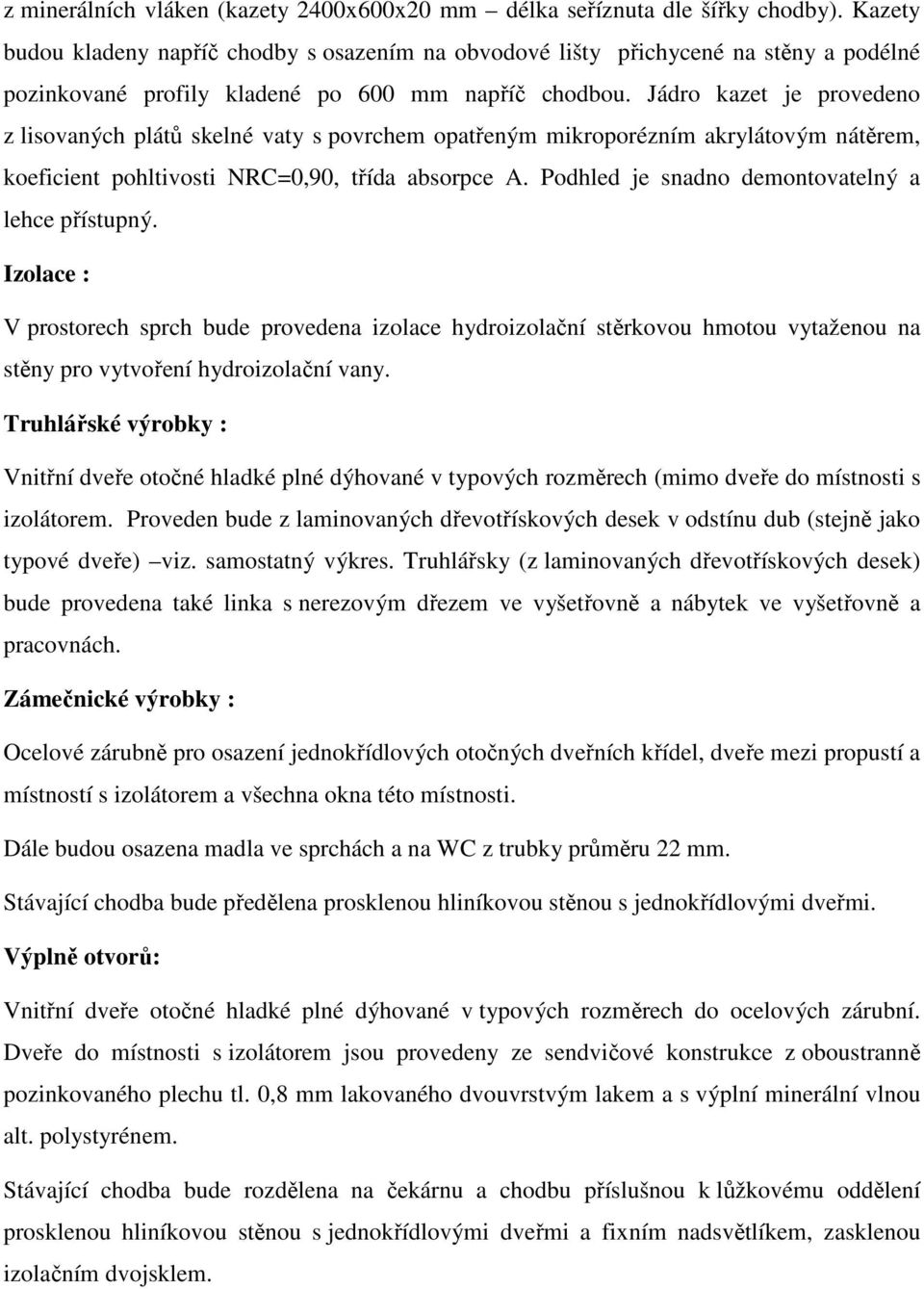

6 z minerálních vláken (kazety 2400x600x20 mm délka seříznuta dle šířky chodby). Kazety budou kladeny napříč chodby s osazením na obvodové lišty přichycené na stěny a podélné pozinkované profily kladené po 600 mm napříč chodbou. Jádro kazet je provedeno z lisovaných plátů skelné vaty s povrchem opatřeným mikroporézním akrylátovým nátěrem, koeficient pohltivosti NRC=0,90, třída absorpce A. Podhled je snadno demontovatelný a lehce přístupný. Izolace : V prostorech sprch bude provedena izolace hydroizolační stěrkovou hmotou vytaženou na stěny pro vytvoření hydroizolační vany. Truhlářské výrobky : Vnitřní dveře otočné hladké plné dýhované v typových rozměrech (mimo dveře do místnosti s izolátorem. Proveden bude z laminovaných dřevotřískových desek v odstínu dub (stejně jako typové dveře) viz. samostatný výkres. Truhlářsky (z laminovaných dřevotřískových desek) bude provedena také linka s nerezovým dřezem ve vyšetřovně a nábytek ve vyšetřovně a pracovnách. Zámečnické výrobky : Ocelové zárubně pro osazení jednokřídlových otočných dveřních křídel, dveře mezi propustí a místností s izolátorem a všechna okna této místnosti. Dále budou osazena madla ve sprchách a na WC z trubky průměru 22 mm. Stávající chodba bude předělena prosklenou hliníkovou stěnou s jednokřídlovými dveřmi. Výplně otvorů: Vnitřní dveře otočné hladké plné dýhované v typových rozměrech do ocelových zárubní. Dveře do místnosti s izolátorem jsou provedeny ze sendvičové konstrukce z oboustranně pozinkovaného plechu tl. 0,8 mm lakovaného dvouvrstvým lakem a s výplní minerální vlnou alt. polystyrénem. Stávající chodba bude rozdělena na čekárnu a chodbu příslušnou k lůžkovému oddělení prosklenou hliníkovou stěnou s jednokřídlovými dveřmi a fixním nadsvětlíkem, zasklenou izolačním dvojsklem.

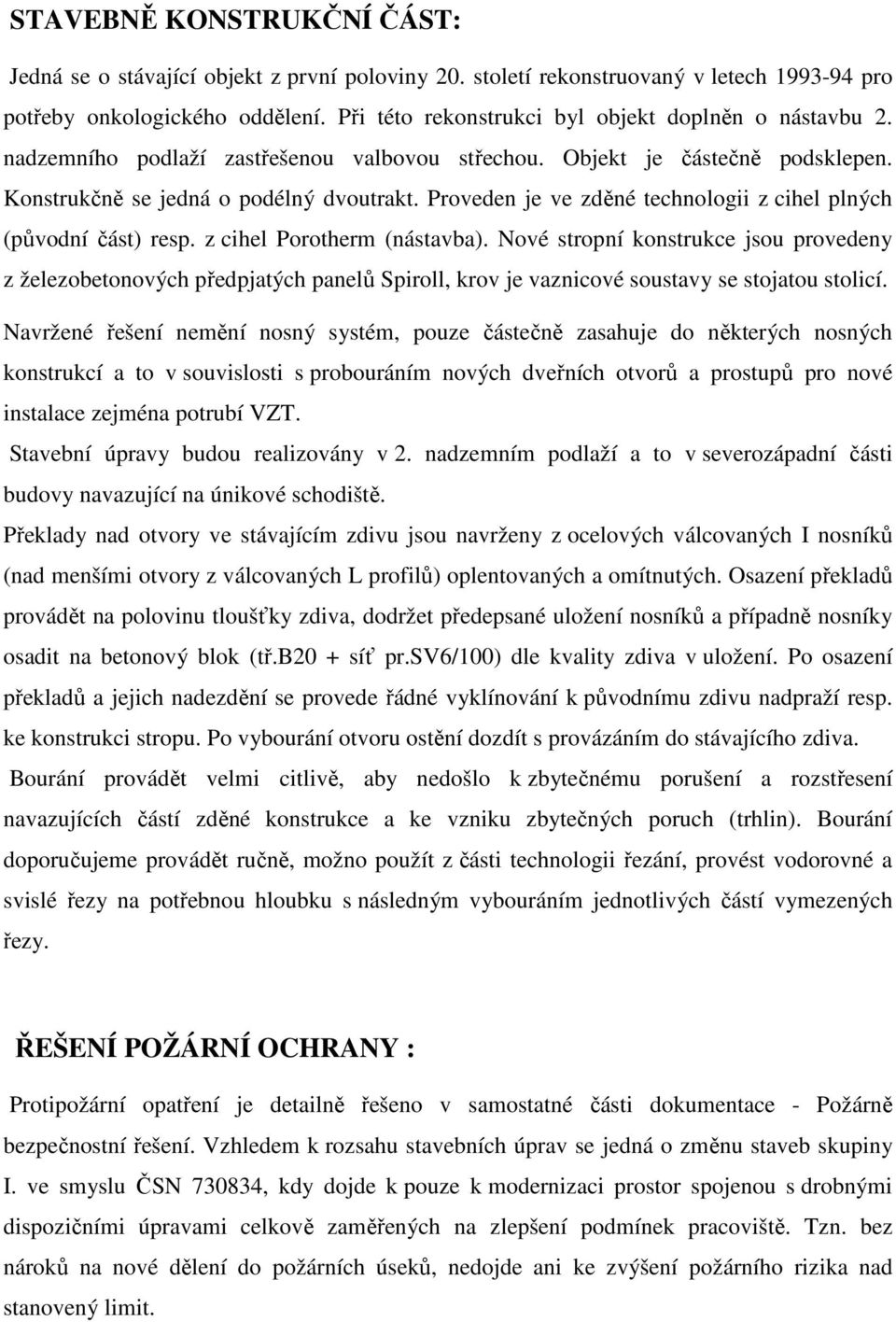

7 STAVEBNĚ KONSTRUKČNÍ ČÁST: Jedná se o stávající objekt z první poloviny 20. století rekonstruovaný v letech pro potřeby onkologického oddělení. Při této rekonstrukci byl objekt doplněn o nástavbu 2. nadzemního podlaží zastřešenou valbovou střechou. Objekt je částečně podsklepen. Konstrukčně se jedná o podélný dvoutrakt. Proveden je ve zděné technologii z cihel plných (původní část) resp. z cihel Porotherm (nástavba). Nové stropní konstrukce jsou provedeny z železobetonových předpjatých panelů Spiroll, krov je vaznicové soustavy se stojatou stolicí. Navržené řešení nemění nosný systém, pouze částečně zasahuje do některých nosných konstrukcí a to v souvislosti s probouráním nových dveřních otvorů a prostupů pro nové instalace zejména potrubí VZT. Stavební úpravy budou realizovány v 2. nadzemním podlaží a to v severozápadní části budovy navazující na únikové schodiště. Překlady nad otvory ve stávajícím zdivu jsou navrženy z ocelových válcovaných I nosníků (nad menšími otvory z válcovaných L profilů) oplentovaných a omítnutých. Osazení překladů provádět na polovinu tloušťky zdiva, dodržet předepsané uložení nosníků a případně nosníky osadit na betonový blok (tř.b20 + síť pr.sv6/100) dle kvality zdiva v uložení. Po osazení překladů a jejich nadezdění se provede řádné vyklínování k původnímu zdivu nadpraží resp. ke konstrukci stropu. Po vybourání otvoru ostění dozdít s provázáním do stávajícího zdiva. Bourání provádět velmi citlivě, aby nedošlo k zbytečnému porušení a rozstřesení navazujících částí zděné konstrukce a ke vzniku zbytečných poruch (trhlin). Bourání doporučujeme provádět ručně, možno použít z části technologii řezání, provést vodorovné a svislé řezy na potřebnou hloubku s následným vybouráním jednotlivých částí vymezených řezy. ŘEŠENÍ POŽÁRNÍ OCHRANY : Protipožární opatření je detailně řešeno v samostatné části dokumentace - Požárně bezpečnostní řešení. Vzhledem k rozsahu stavebních úprav se jedná o změnu staveb skupiny I. ve smyslu ČSN , kdy dojde k pouze k modernizaci prostor spojenou s drobnými dispozičními úpravami celkově zaměřených na zlepšení podmínek pracoviště. Tzn. bez nároků na nové dělení do požárních úseků, nedojde ani ke zvýšení požárního rizika nad stanovený limit.

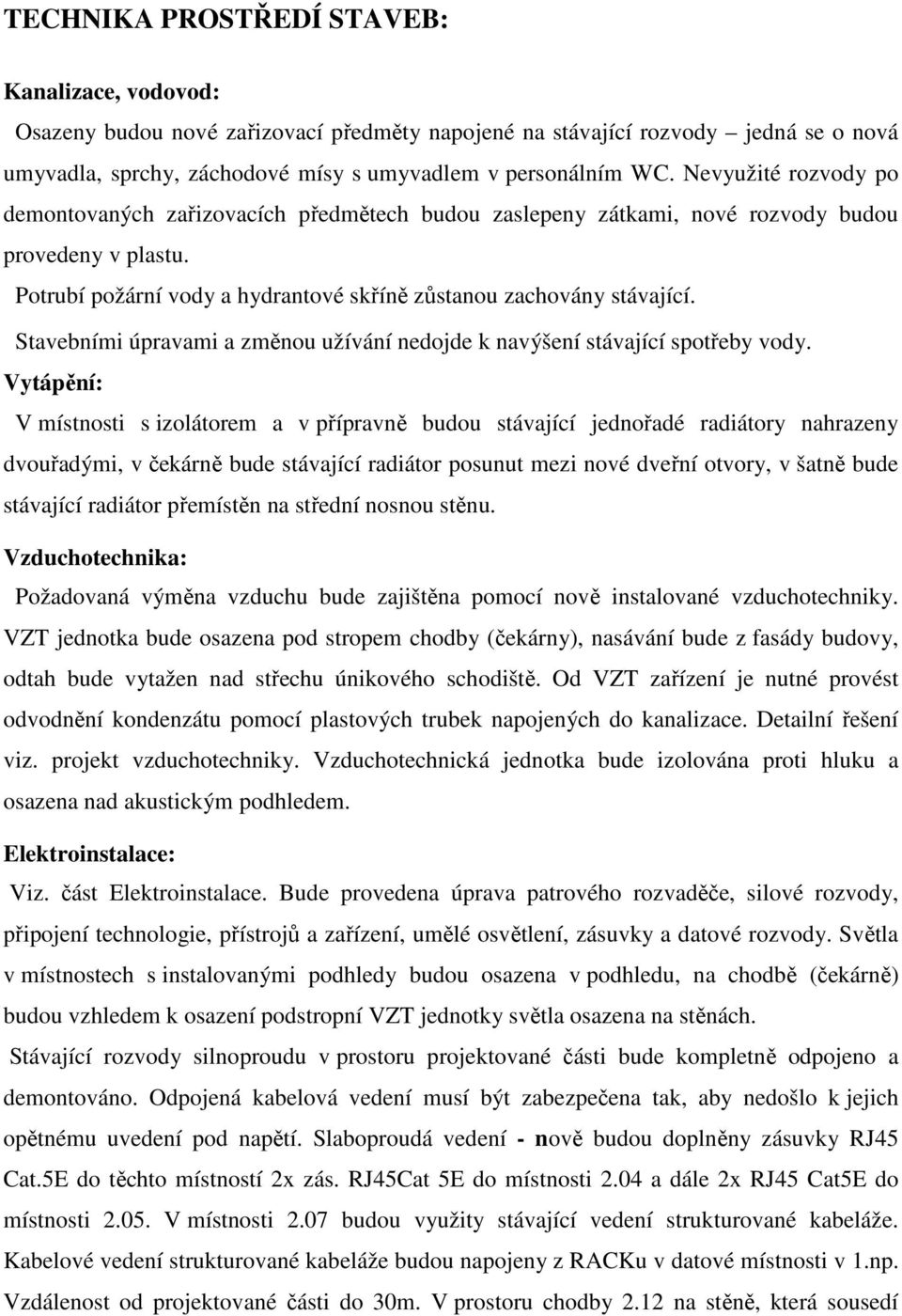

8 TECHNIKA PROSTŘEDÍ STAVEB: Kanalizace, vodovod: Osazeny budou nové zařizovací předměty napojené na stávající rozvody jedná se o nová umyvadla, sprchy, záchodové mísy s umyvadlem v personálním WC. Nevyužité rozvody po demontovaných zařizovacích předmětech budou zaslepeny zátkami, nové rozvody budou provedeny v plastu. Potrubí požární vody a hydrantové skříně zůstanou zachovány stávající. Stavebními úpravami a změnou užívání nedojde k navýšení stávající spotřeby vody. Vytápění: V místnosti s izolátorem a v přípravně budou stávající jednořadé radiátory nahrazeny dvouřadými, v čekárně bude stávající radiátor posunut mezi nové dveřní otvory, v šatně bude stávající radiátor přemístěn na střední nosnou stěnu. Vzduchotechnika: Požadovaná výměna vzduchu bude zajištěna pomocí nově instalované vzduchotechniky. VZT jednotka bude osazena pod stropem chodby (čekárny), nasávání bude z fasády budovy, odtah bude vytažen nad střechu únikového schodiště. Od VZT zařízení je nutné provést odvodnění kondenzátu pomocí plastových trubek napojených do kanalizace. Detailní řešení viz. projekt vzduchotechniky. Vzduchotechnická jednotka bude izolována proti hluku a osazena nad akustickým podhledem. Elektroinstalace: Viz. část Elektroinstalace. Bude provedena úprava patrového rozvaděče, silové rozvody, připojení technologie, přístrojů a zařízení, umělé osvětlení, zásuvky a datové rozvody. Světla v místnostech s instalovanými podhledy budou osazena v podhledu, na chodbě (čekárně) budou vzhledem k osazení podstropní VZT jednotky světla osazena na stěnách. Stávající rozvody silnoproudu v prostoru projektované části bude kompletně odpojeno a demontováno. Odpojená kabelová vedení musí být zabezpečena tak, aby nedošlo k jejich opětnému uvedení pod napětí. Slaboproudá vedení - nově budou doplněny zásuvky RJ45 Cat.5E do těchto místností 2x zás. RJ45Cat 5E do místnosti 2.04 a dále 2x RJ45 Cat5E do místnosti V místnosti 2.07 budou využity stávající vedení strukturované kabeláže. Kabelové vedení strukturované kabeláže budou napojeny z RACKu v datové místnosti v 1.np. Vzdálenost od projektované části do 30m. V prostoru chodby 2.12 na stěně, která sousedí

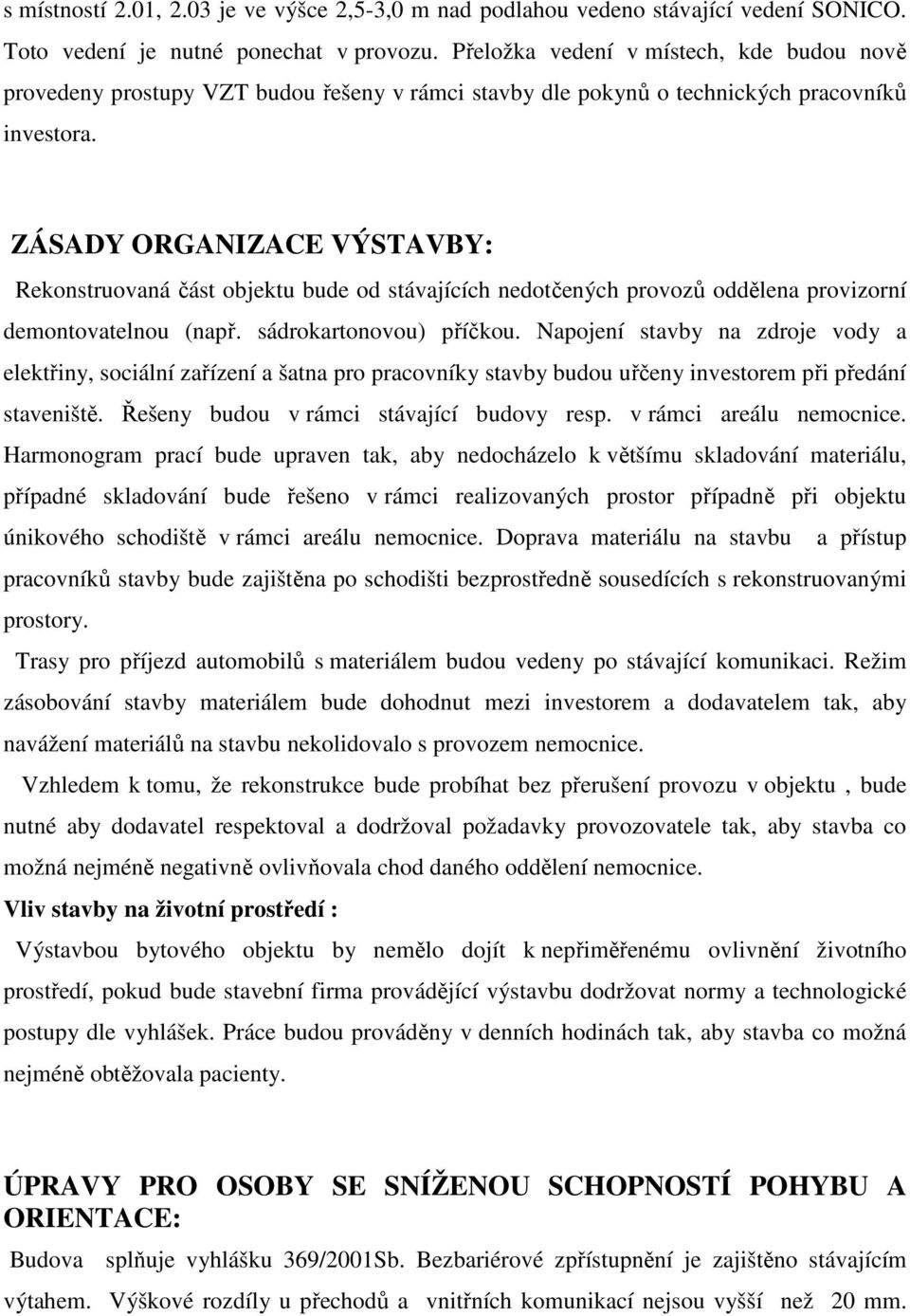

9 s místností 2.01, 2.03 je ve výšce 2,5-3,0 m nad podlahou vedeno stávající vedení SONICO. Toto vedení je nutné ponechat v provozu. Přeložka vedení v místech, kde budou nově provedeny prostupy VZT budou řešeny v rámci stavby dle pokynů o technických pracovníků investora. ZÁSADY ORGANIZACE VÝSTAVBY: Rekonstruovaná část objektu bude od stávajících nedotčených provozů oddělena provizorní demontovatelnou (např. sádrokartonovou) příčkou. Napojení stavby na zdroje vody a elektřiny, sociální zařízení a šatna pro pracovníky stavby budou uřčeny investorem při předání staveniště. Řešeny budou v rámci stávající budovy resp. v rámci areálu nemocnice. Harmonogram prací bude upraven tak, aby nedocházelo k většímu skladování materiálu, případné skladování bude řešeno v rámci realizovaných prostor případně při objektu únikového schodiště v rámci areálu nemocnice. Doprava materiálu na stavbu a přístup pracovníků stavby bude zajištěna po schodišti bezprostředně sousedících s rekonstruovanými prostory. Trasy pro příjezd automobilů s materiálem budou vedeny po stávající komunikaci. Režim zásobování stavby materiálem bude dohodnut mezi investorem a dodavatelem tak, aby navážení materiálů na stavbu nekolidovalo s provozem nemocnice. Vzhledem k tomu, že rekonstrukce bude probíhat bez přerušení provozu v objektu, bude nutné aby dodavatel respektoval a dodržoval požadavky provozovatele tak, aby stavba co možná nejméně negativně ovlivňovala chod daného oddělení nemocnice. Vliv stavby na životní prostředí : Výstavbou bytového objektu by nemělo dojít k nepřiměřenému ovlivnění životního prostředí, pokud bude stavební firma provádějící výstavbu dodržovat normy a technologické postupy dle vyhlášek. Práce budou prováděny v denních hodinách tak, aby stavba co možná nejméně obtěžovala pacienty. ÚPRAVY PRO OSOBY SE SNÍŽENOU SCHOPNOSTÍ POHYBU A ORIENTACE: Budova splňuje vyhlášku 369/2001Sb. Bezbariérové zpřístupnění je zajištěno stávajícím výtahem. Výškové rozdíly u přechodů a vnitřních komunikací nejsou vyšší než 20 mm.

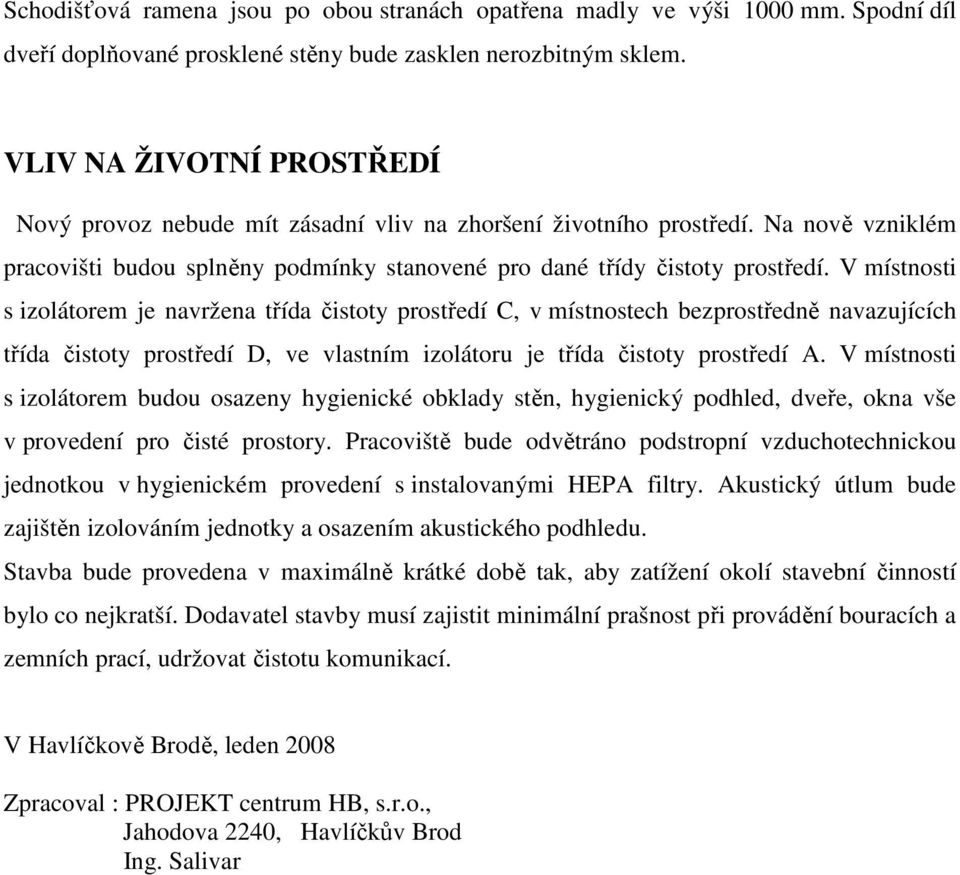

10 Schodišťová ramena jsou po obou stranách opatřena madly ve výši 1000 mm. Spodní díl dveří doplňované prosklené stěny bude zasklen nerozbitným sklem. VLIV NA ŽIVOTNÍ PROSTŘEDÍ Nový provoz nebude mít zásadní vliv na zhoršení životního prostředí. Na nově vzniklém pracovišti budou splněny podmínky stanovené pro dané třídy čistoty prostředí. V místnosti s izolátorem je navržena třída čistoty prostředí C, v místnostech bezprostředně navazujících třída čistoty prostředí D, ve vlastním izolátoru je třída čistoty prostředí A. V místnosti s izolátorem budou osazeny hygienické obklady stěn, hygienický podhled, dveře, okna vše v provedení pro čisté prostory. Pracoviště bude odvětráno podstropní vzduchotechnickou jednotkou v hygienickém provedení s instalovanými HEPA filtry. Akustický útlum bude zajištěn izolováním jednotky a osazením akustického podhledu. Stavba bude provedena v maximálně krátké době tak, aby zatížení okolí stavební činností bylo co nejkratší. Dodavatel stavby musí zajistit minimální prašnost při provádění bouracích a zemních prací, udržovat čistotu komunikací. V Havlíčkově Brodě, leden 2008 Zpracoval : PROJEKT centrum HB, s.r.o., Jahodova 2240, Havlíčkův Brod Ing. Salivar

11

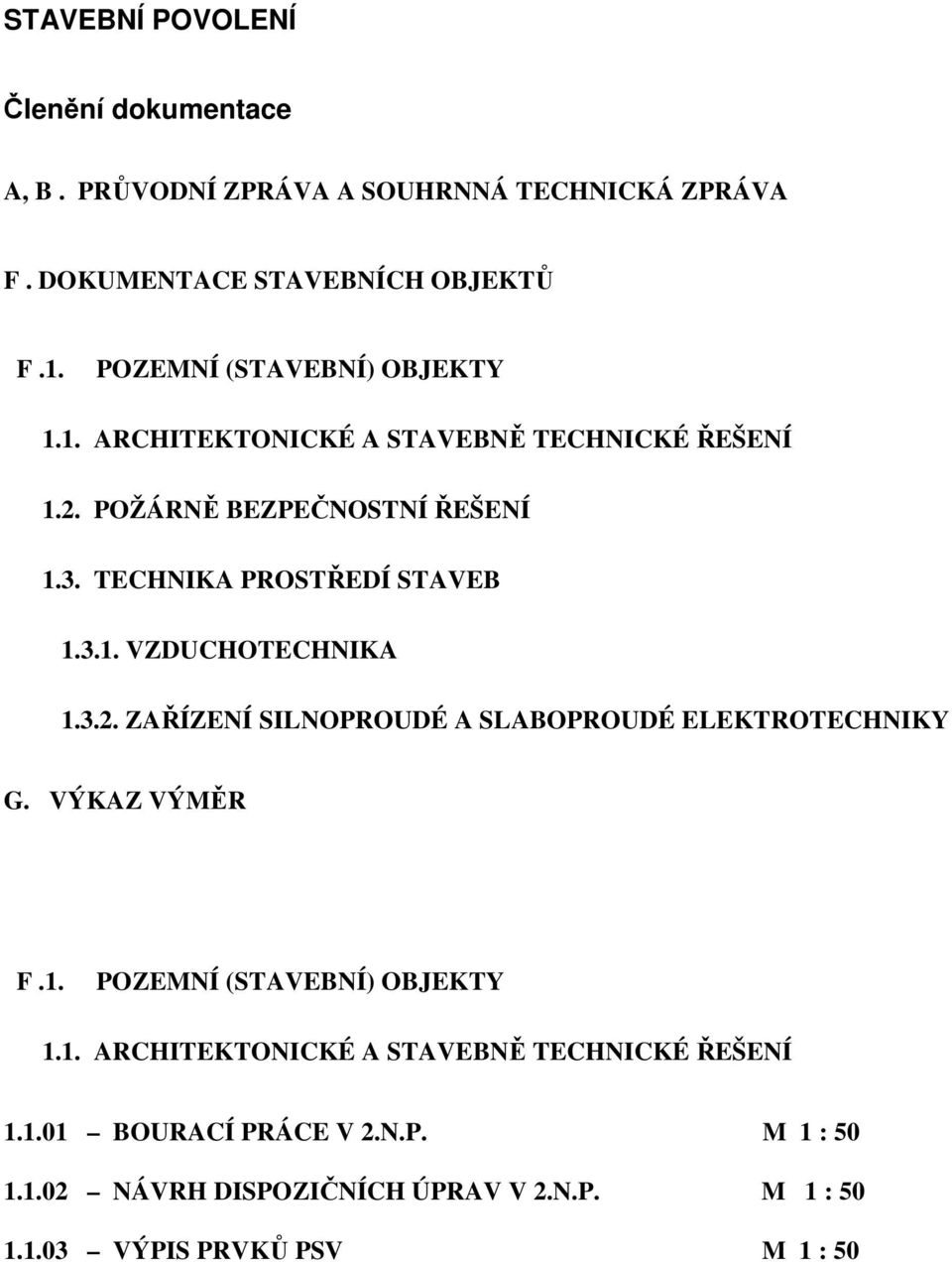

12 STAVEBNÍ POVOLENÍ Členění dokumentace A, B. PRŮVODNÍ ZPRÁVA A SOUHRNNÁ TECHNICKÁ ZPRÁVA F. DOKUMENTACE STAVEBNÍCH OBJEKTŮ F.1. POZEMNÍ (STAVEBNÍ) OBJEKTY 1.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 1.2. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 1.3. TECHNIKA PROSTŘEDÍ STAVEB VZDUCHOTECHNIKA ZAŘÍZENÍ SILNOPROUDÉ A SLABOPROUDÉ ELEKTROTECHNIKY G. VÝKAZ VÝMĚR F.1. POZEMNÍ (STAVEBNÍ) OBJEKTY 1.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ BOURACÍ PRÁCE V 2.N.P. M 1 : NÁVRH DISPOZIČNÍCH ÚPRAV V 2.N.P. M 1 : VÝPIS PRVKŮ PSV M 1 : 50
