RÁDIOVÝ VYSÍLAČ S PLOVOUCÍM KÓDEM SE ČTYŘMI TLAČÍTKY

Transkript

1 T4RC RÁDIOVÝ VYSÍLAČ S PLOVOUCÍM KÓDEM SE ČTYŘMI TLAČÍTKY

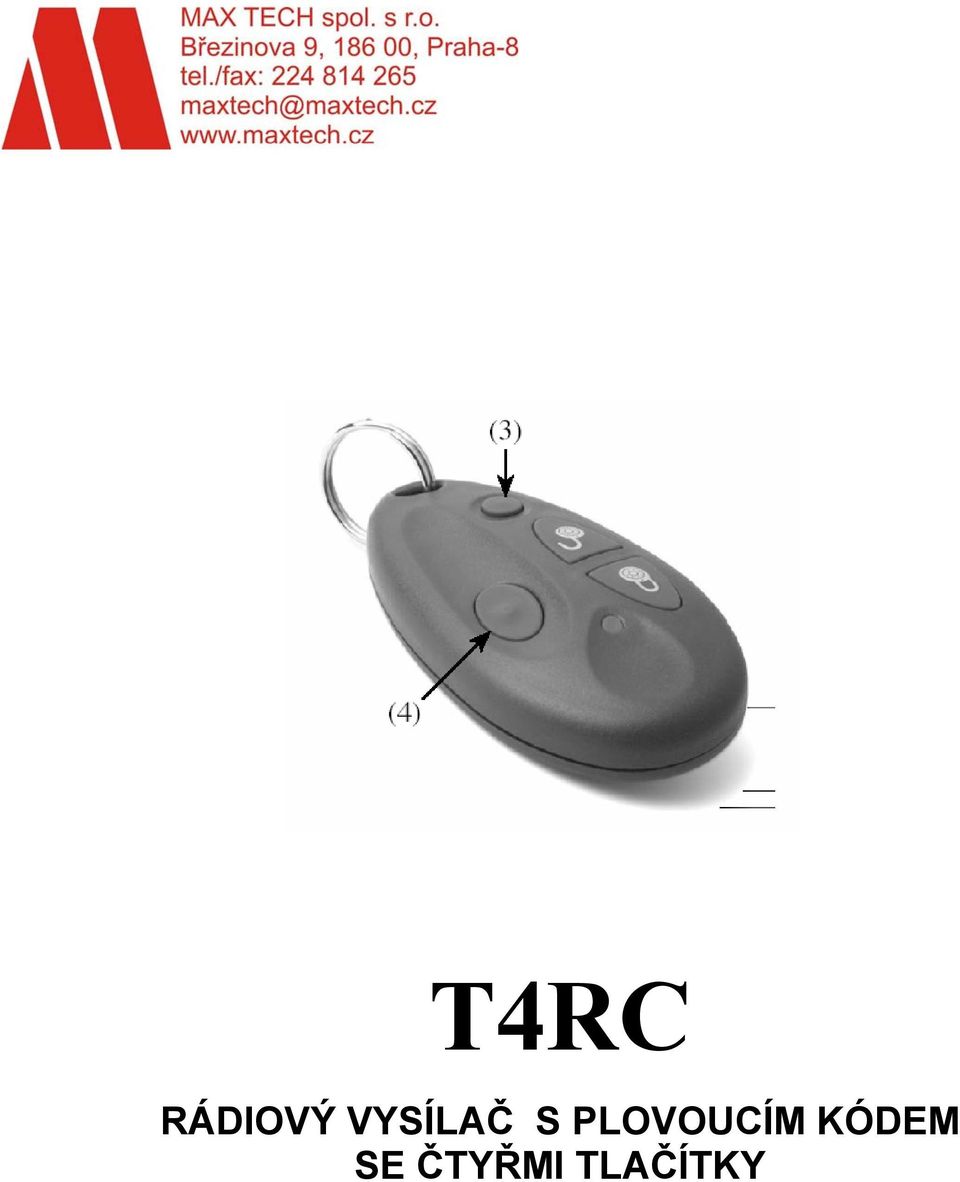

2 RÁDIOVÝ VYSÍLAČ S PLOVOUCÍM KÓDEM SE ČTYŘMI TLAČÍTKY Úvod T4RC je rádiový vysílač se čtyřmi knoflíky, pracující s plovoucím kódem. Má čtyři vysílací kanály a může být používán společně s přijímači Rokonet a MHz. T4RC umožňuje aktivovat a deaktivovat váš poplašný systém i odesílat poplach panika a aktivovat reléový výstup. T4RC vysílá pseudo náhodné kódy pokaždé když komunikuje s přijímačem, což zvyšuje bezpečnost. Vysílač T4RC může být upevněn na kroužek s klíči, nebo ho můžete nosit jako přívěšek na nylonové šňůře. Programování Programování rádiového přívěšku s plovoucím kódem se skládá ze dvou kroků: 1. Nastavení komunikace mezi přijímačem a přívěšky s plovoucím kódem 2. Definování parametrů pro klíčenku. POZNÁMKA: Aby bylo možné naprogramování T4RC, je nutno nejprve v systému definovat modul rádiové klíčenky. Další informace viz Příručku pro instalaci a programování systému ProSYS/Orbit Pro. POZNÁMKA:Chcete-li používat klíčenku s jinými rádiovými systémy Rokonet, viz příslušné, individuálně dodávané instrukce. Nastavení komunikace vysílač přijímač (instalační nastavení) T4RC se musí identifikovat přijímači systému zápisem kódované zprávy do paměti adres přijímače. K tomu je třeba provést následující kroky: 1. Pro hlavní menu instalačního programování zvolte [8], Miscellaneous (Různé). Objeví se následující zpráva: 2. Stiskněte [2] abyste otevřeli menu Umístění rádiové klíčenky (Wireless button allocation). Objeví se následující displej: 3. Zvolte číslo klíčenky pro první rádiovou klíčenku. Potom stiskněte 4. Následujícím způsobem zvolte požadovanou možnost: Stiskněte [1] abyste přeskočili k přiřazení další klíčenky. Stiskněte [2] abyste přepsali data ve zvoleném místě a přidělte klíčenku. Odešlete z klíčenky zapisovací signál ( write signal ) (do 255 sekund) tak, že stisknete tlačítko se zámkem na dobu asi 2s. Kontrolka na vysílači blikne. Přijímač vydá potvrzující pípnutí. Stiskněte [3] abyste vymazali umísťovací data ve zvoleném místě. Pomocí klávesy zvolte Y (ANO), nebo N (NE) a potom svoji volbu potvrďte stisknutím. 5. Zopakujte kropky 1-4 při umísťování dalších klíčenek. 2

3 Postup definování parametrů klíčenky : Každá klíčenka má 4 tlačítka z nichž každé je možno programovat do jiného provozního módu. Programování tlačítek se provádí v místě [8][1] z hlavního menu instalačního programování. Nejprve klíčence přidělte podsystémy a potom naprogramujte každé ze čtyř tlačítek následujícím způsobem: Tlačítko 1 se používá k Aktivaci a může být konfigurováno jako None (žádný), Away (plná aktivace), Stay (částečná aktivace), nebo Group (skupina). Tlačítko 2 se používá k Deaktivaci a může být konfigurováno jako None (žádný), a Disarm (deaktivace) Tlačítko 3 se používá k provedení operací Panika, nebo Programovatelný výstup Tlačítko je možno konfigurovat aby provádělo aktivační operaci, tj. Away (plná aktivace), Stay (částečná aktivace), nebo Group (skupina), nebo je možno ho definovat jako Utility Output (programovatelný výstup), nebo None (žádný). Další informace najdete v Příručce pro instalaci a programování systému ProSYS. POZNÁMKA Aktivaci systému pomocí tlačítek 1 nebo 4 je možno definovat jako okamžitou, nebo zpožděnou. Provozování vysílače s plovoucím kódem (T4RC): Chcete-li provozovat vysílač, stiskněte na dobu 1s požadované tlačítko. Po každém stisknutí se LED rozsvítí a indikuje úspěšné přenesení signálu. Po dohodě s technikem instalační firmy můžete každému tlačítku přiřadit určitou operaci. Výměna baterie : Odstraňte šroub na zadní straně klíčenky a opatrně od sebe oddělte obe poloviny plastového pouzdra klíčenky. Odstraňte starou baterii z kovových svorek a místo ní vložte novou. Klíčenku zavřete tak, že znovu spojíte obě poloviny plastového pouzdra. POZNÁMKA: Dávejte pozor na polaritu baterie. Záporný pól musí směřovat dolů k descepc. Specifikace: Pracuje až do: vzdálenosti 650 stop (200m) (LOS) Frekvence: RP128T4RC00A: MHz, RP296T4RC00A: MHz Rozsah teplot : 0 50 C ( F) Typ baterie: CR2430, 3V lithiová baterie Životnost baterie: 3 roky (10 stisknutí tlačítka denně ) Spotřeba proudu: 1mA v záloze POZNÁMKA: Pro nastavení se používá jedna z více než 268 milionů pseudo-náhodně vybraných předem nastavených kódových adres. Objednací číslo: RP128T4RC00A: čtyřtlačítkový vysílač s plovoucím kódem, MHz. 3

4 Poznámky: 4

5 Poznámky: 5

6 Poznámky: 6
