1 MAX TECH spol. s r.o. Březinova 9, , Praha-8 tel./fax: maxtech@maxtech.cz Úvod 2 cestný bezdrátový modul I/O & X10 je rozšiřující zařízení umožňující drátovým modulům připojit se do bezdrátové ústředny Agility. Bezdrátový I/O modul podporuje 4 drátové zóny, 4 výstupy a ovládá až 16 X10 zařízení. Každý výstup nebo X10 zařízení může být ovládáno různě podle události systému. Více informací o programovacích možnostech bezdrátového modulu I/O získáte v instalačním manuálu Agility. Hlavní rysy obousměrná bezdrátová komunikace 2 relé výstupy (3Amp) 2 tranzistorové výstupy (500 ma) 4 vstupy (NO, NC, EOL) supervize dva ochranné Tampery (kryt & zeď) X10 adaptér, až 16 X10 zařízení Bezdrátový I/O Modul Hlavní komponenty 1. RF Modul 2. Svorky pro vstup 3. Svorky pro reléové výstupy 4. Svorky pro tranzistorové výstupy 5. Svorky pro napájení AC (alternativa J2) 6. Tamper krytu a zdi 7. J2 zdířka pro napájení 8. 3 LED indikace 9. RJ11 konektor (připojení X10) 10. Box tamper 11. Místa pro baterie Obr 1: Bezdrátový I/O Modul hlavní části Strana 1

2 LED Indikace LED Stav Popis (Červená) (Žlutá) (Zelená) Napájení X10 Komunikace Svítí Bliká Nesvítí Svítí Nesvítí Svítí Nesvítí AC a baterie OK Problém AC nebo Nízká baterie (nižší než 3.1 VDC) Bez napájení X10 připojeno do bezdrátového I/O modulu X10 odpojeno I/O expandér komunikuje s Agility Chyba komunikace expandéru s Agility Montáž Bezdrátového I/O modulu Vyberte místo instalace blízko napájení AC. 1. Otevřete kryt kroucivým pohybem např. šroubovákem ve zdířkách spodní nebo vrchní části krytu. (Obr. 2). Obr. 2: Otevření krytu 2. Odstraňte tištěný spoj (Obr. 3) a vylamte předlisované otvory pro přívod napájení (1, Obr. 4) a zadního tamperu (2, Obr. 4). Strana 2

3 3. Připevněte zadní víko příjímače na stěnu pomocí instalačních otvorů (3, Obr. 4) a znovu nasaďte tištěný spoj. Ujistěte se, že Tamper sedí správně na zdi, uslyšíte kliknutí. Z33 COM Z34 Z35 COM Z36 NO UO1 C NC NO UO2 C NC UO3 COM UO4 AC Obr. 3: Vyjmutí desky Obr. 4: Zadní kryt istalační díry 4. Připojte napájecí kabel do konektoru J2 umístěném na PCB nebo do svorek AC taktéž na PCB. Polarita není důležitá. V tomto bodě nestrkejte transormátor do zásuvky. 5. Optimální záložné baterie: Zastrčte 3 nabíjecí baterie (AA NiMH 2300 mah) do patřičných držáků. Dbejte na správnou polaritu (+) ( ). Poznámka: Akumulátorové baterie by měli být nabité nejméně 24 hodin. Důležité: Při výměně baterií se ujistěte, že používáte stejný typ. Nedodržení stejného typu může mít za následek újmy na zdraví zaměstanců a zničení zařízení. 6. Nastavení všech vstupů a výstupů je uvedeno níže. Strana 3

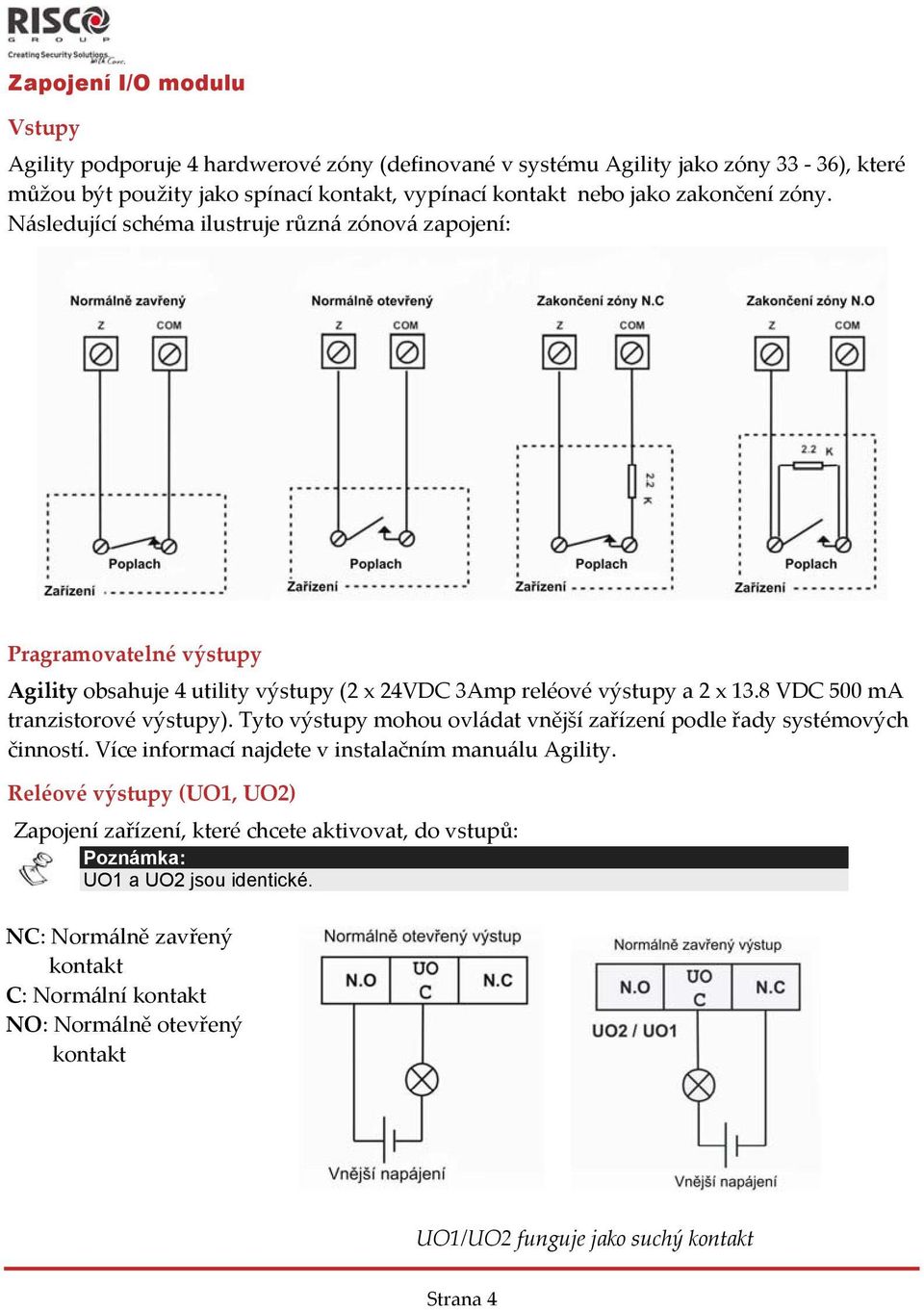

4 Zapojení I/O modulu Vstupy Agility podporuje 4 hardwerové zóny (definované v systému Agility jako zóny 33 36), které můžou být použity jako spínací kontakt, vypínací kontakt nebo jako zakončení zóny. Následující schéma ilustruje různá zónová zapojení: Pragramovatelné výstupy Agility obsahuje 4 utility výstupy (2 x 24VDC 3Amp reléové výstupy a 2 x 13.8 VDC 500 ma tranzistorové výstupy). Tyto výstupy mohou ovládat vnější zařízení podle řady systémových činností. Více informací najdete v instalačním manuálu Agility. Reléové výstupy (UO1, UO2) Zapojení zařízení, které chcete aktivovat, do vstupů: Poznámka: UO1 a UO2 jsou identické. NC: Normálně zavřený kontakt C: Normální kontakt NO: Normálně otevřený kontakt UO1/UO2 funguje jako suchý kontakt Strana 4

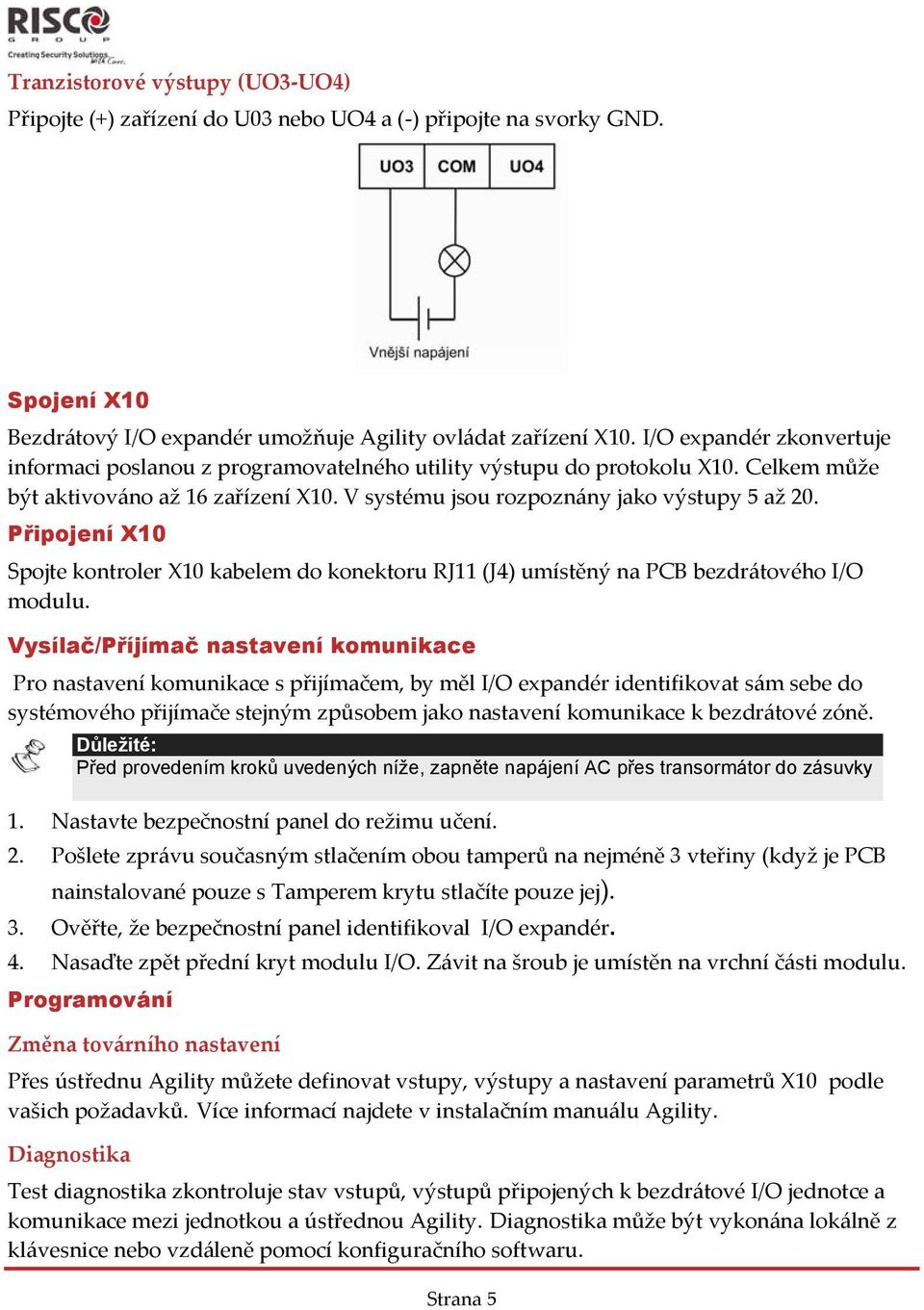

5 Tranzistorové výstupy (UO3 UO4) Připojte (+) zařízení do U03 nebo UO4 a ( ) připojte na svorky GND. Spojení X10 Bezdrátový I/O expandér umožňuje Agility ovládat zařízení X10. I/O expandér zkonvertuje informaci poslanou z programovatelného utility výstupu do protokolu X10. Celkem může být aktivováno až 16 zařízení X10. V systému jsou rozpoznány jako výstupy 5 až 20. Připojení X10 Spojte kontroler X10 kabelem do konektoru RJ11 (J4) umístěný na PCB bezdrátového I/O modulu. Vysílač/Příjímač nastavení komunikace Pro nastavení komunikace s přijímačem, by měl I/O expandér identifikovat sám sebe do systémového přijímače stejným způsobem jako nastavení komunikace k bezdrátové zóně. Důležité: Před provedením kroků uvedených níže, zapněte napájení AC přes transormátor do zásuvky 1. Nastavte bezpečnostní panel do režimu učení. 2. Pošlete zprávu současným stlačením obou tamperů na nejméně 3 vteřiny (když je PCB nainstalované pouze s Tamperem krytu stlačíte pouze jej). 3. Ověřte, že bezpečnostní panel identifikoval I/O expandér. 4. Nasaďte zpět přední kryt modulu I/O. Závit na šroub je umístěn na vrchní části modulu. Programování Změna továrního nastavení Přes ústřednu Agility můžete definovat vstupy, výstupy a nastavení parametrů X10 podle vašich požadavků. Více informací najdete v instalačním manuálu Agility. Diagnostika Test diagnostika zkontroluje stav vstupů, výstupů připojených k bezdrátové I/O jednotce a komunikace mezi jednotkou a ústřednou Agility. Diagnostika může být vykonána lokálně z klávesnice nebo vzdáleně pomocí konfiguračního softwaru. Strana 5

6 Technické parametry Elektrické Napájení Odběr proudu (Min. / Max.) Záložní baterie Reléové výstupy Tranzistorové výstupy Pracovní teplota Skladovací teplota Fyzické Rozměry Hmotnost (s baterkami) Bezdrátová charakteristika 9VAC, 0.5A min. 20 ma / 150 ma 3 x AA NiMH 1.2V 2300 mah 2 x 3 A 24 VDC; programovací 2 x 500mA tranzistorové (Otevřený kolektor) 10 C až 40 C (32 F 131 F) 20 C až 60 C ( 4 F 140 F) 14.5 cm x 9.0 cm x 4.0 cm (5.7 x 3.54 x 1.57 inch) 0.24 Kg (0.52lb) RF imunita EN Frekvence Ve shodě s normamy EN , EN Grade 2 EN Třída prostředí II EN Typ A Údaje pro objednávky MHz nebo MHz Číslo produktu RW132I04000A RW132I04000H Popis 2 cestný bezdrátový I/O & X10 modul, MHz 2 cestný bezdrátový I/O & X10 modul, MHz Strana 6

7 POZNÁMKY: Strana 7

8 DŮLEŽITÉ UPOZORNĚNÍ: Test detektorů by měl být v souladu s EN50131 prováděn jednou za ¼ roku (u systému s vysokými riziky) nebo jednou ročně ostatní (ostatní systémy). Čtěte pokyny: všechny bezpečnostní a provozní pokyny musí být přečtěny před uvedením zařízením do provozu. Je nutno dodržovat všechna bezpečnostní upozorňovací pokyny pro údržbu, která jsou uvedená na zařízení nebo v návodu na obsluhu. Bezpečnostní a provozní pokyny musí být uschovány pro pozdější použití. Montáž zařízení musí být provedena dle pokynů výrobce a spoužitím doporučeného montážního příslušentství. Montáž zařízení může provádět pouze kvalifikovaná osoba. KONDENZACE VLHKOSTI: Před prvním zapnutí zařízení po vybalení je nutné počkat 30 minut vysušení případného orosení zapříčeného změnami teplot při vybalení. Zařízení je možné provozovat pouze v prostředí stanoveném v návodu na obsluhu. Provozováním v jiném prostředí může zařízení pracovat nesprávně, nebo může být zařízení zničeno nebo může dojít k úrazu osob! Obsluhu a údržbu zařízení může provádět pouze zodpovědná, náležitě poučená osoba. Zařízení nepoužívejte ve vlhkém prostředí a nevystavujte jej dešti a stříkající vodě (např. v blízkosti vany, micího dřezu apod.). Může dojít k poškození zařízení nebo k úrazu elekrickým proudem. Zařízení nevystavujte nepřiměřenému mechanickému namáhání, může dojít k poškození zařízení a následnému úrazu osob (elektrickým proudem nebo zranění o poškozené mechanické díly). Připojení zařízení na jiné napájecí napětí může způsobit zničení zařízení nebo může způsobit úraz obsluhy! Elektronické součástky použité v tomto zařízení jsou citlivé na statickou elektřinu. Nedotýkejte se vodivých součástí zařízení holou rukou (včetně senzoru u prostorových detekltorů). Nedodržení tohoto pravidla může způsobit zničení zařízení). Proti účinkům statické elektřiny nebo škodám vzniklým přepětím v napájení je vhodné zařízení chránit vhodnými komponenty (odrušovací a ochranné prvky). Zařízení čistěte pouze suchým hadříkem (nebo navlhčený v saponátu), nepoužívejte žádné tekuté čistící prostředky nebo aerosoly, případně organická rouzpouštědla (líh ředidlo). Čištění Fresnelových čoček u prostorových detektorů přeneste pouze kvalifikované servisni osobě. Pokuď zařízení nefunguje správně přezkoušejte: Zapojení přívodů k zařízení, Napájecí napětí přivedené k zařízení, Správnost nastavení ovládacích prvků zařízení 8/05 zapojením jiného zařízení stejného typu vyloučíte případný vliv okolí na funkci zařízení, předejte zařízení odbornému servisu. Opravy zařízení neprovádějte sami ale přenechte je pouze kvalifikované osobě (servisu). Po ukončení životnosti zařízení je uživatel povinen likvidovat zařízení následujícím postupem: Kovové součásti do sběru kovového odpadu, Plasttové součásti do příslušných sběren, nebo prodejci, který za poplatek zařídí likvidaci. 8/05
