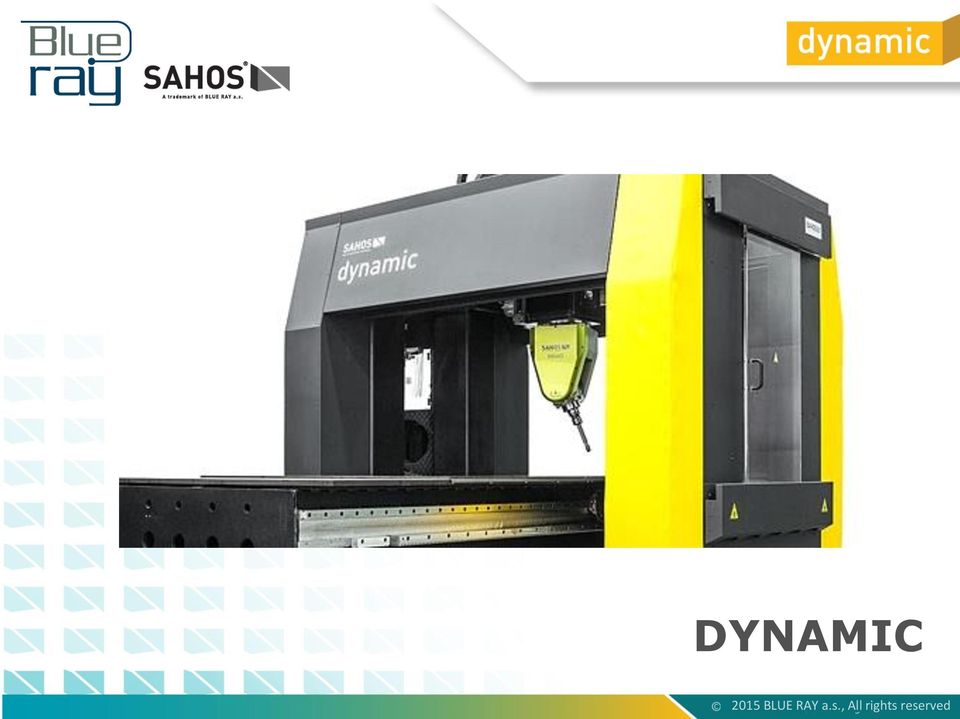

1 DYNAMIC

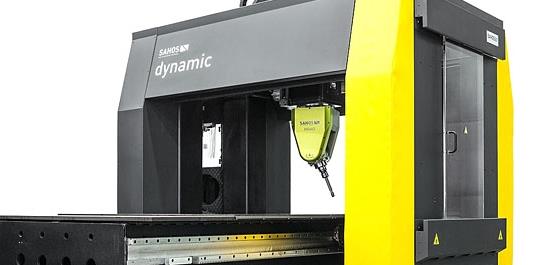

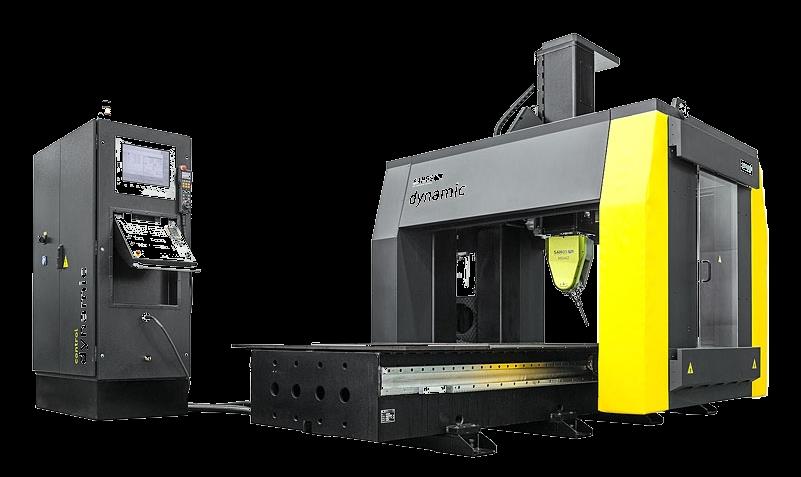

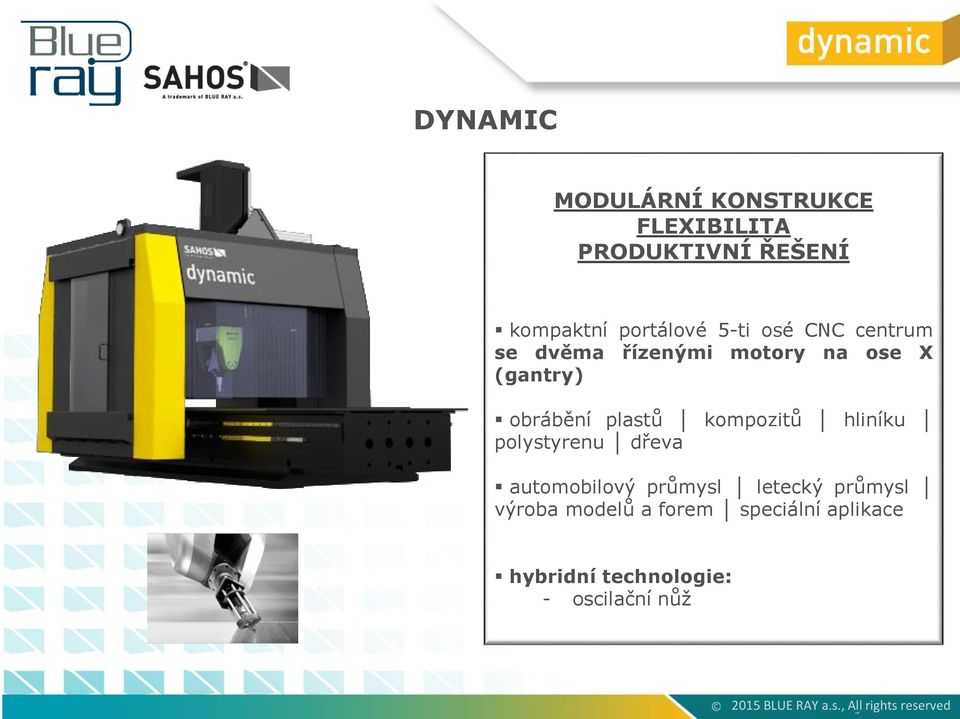

2 DYNAMIC MODULÁRNÍ KONSTRUKCE FLEXIBILITA PRODUKTIVNÍ ŘEŠENÍ kompaktní portálové 5-ti osé CNC centrum se dvěma řízenými motory na ose X (gantry) obrábění plastů kompozitů hliníku polystyrenu dřeva automobilový průmysl letecký průmysl výroba modelů a forem speciální aplikace hybridní technologie: - oscilační nůž

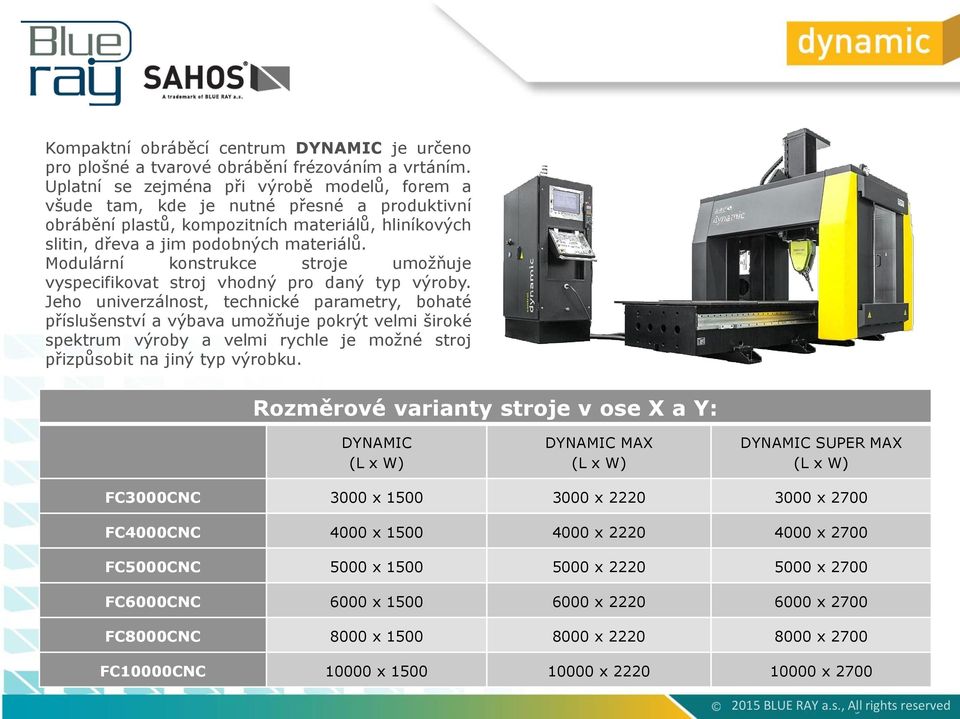

3 Kompaktní obráběcí centrum DYNAMIC je určeno pro plošné a tvarové obrábění frézováním a vrtáním. Uplatní se zejména při výrobě modelů, forem a všude tam, kde je nutné přesné a produktivní obrábění plastů, kompozitních materiálů, hliníkových slitin, dřeva a jim podobných materiálů. Modulární konstrukce stroje umožňuje vyspecifikovat stroj vhodný pro daný typ výroby. Jeho univerzálnost, technické parametry, bohaté příslušenství a výbava umožňuje pokrýt velmi široké spektrum výroby a velmi rychle je možné stroj přizpůsobit na jiný typ výrobku. Rozměrové varianty stroje v ose X a Y: DYNAMIC (L x W) DYNAMIC MAX (L x W) DYNAMIC SUPER MAX (L x W) FC3000CNC 3000 x x x 2700 FC4000CNC 4000 x x x 2700 FC5000CNC 5000 x x x 2700 FC6000CNC 6000 x x x 2700 FC8000CNC 8000 x x x 2700 FC10000CNC x x x 2700

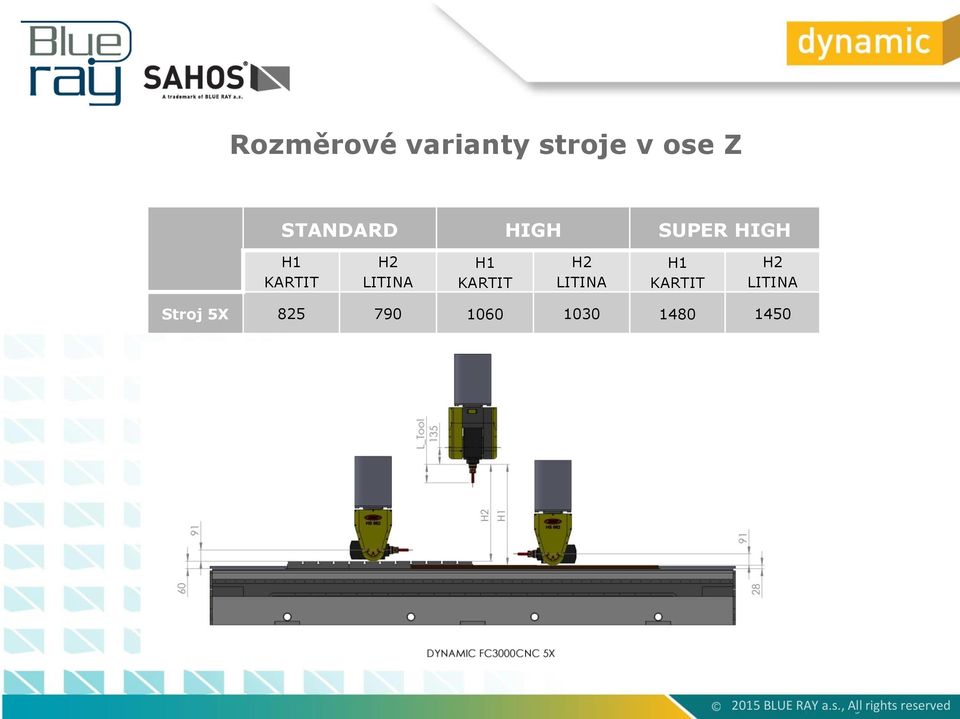

4 Rozměrové varianty stroje v ose Z STANDARD HIGH SUPER HIGH H1 KARTIT H2 LITINA H1 KARTIT H2 LITINA H1 KARTIT H2 LITINA Stroj 5X

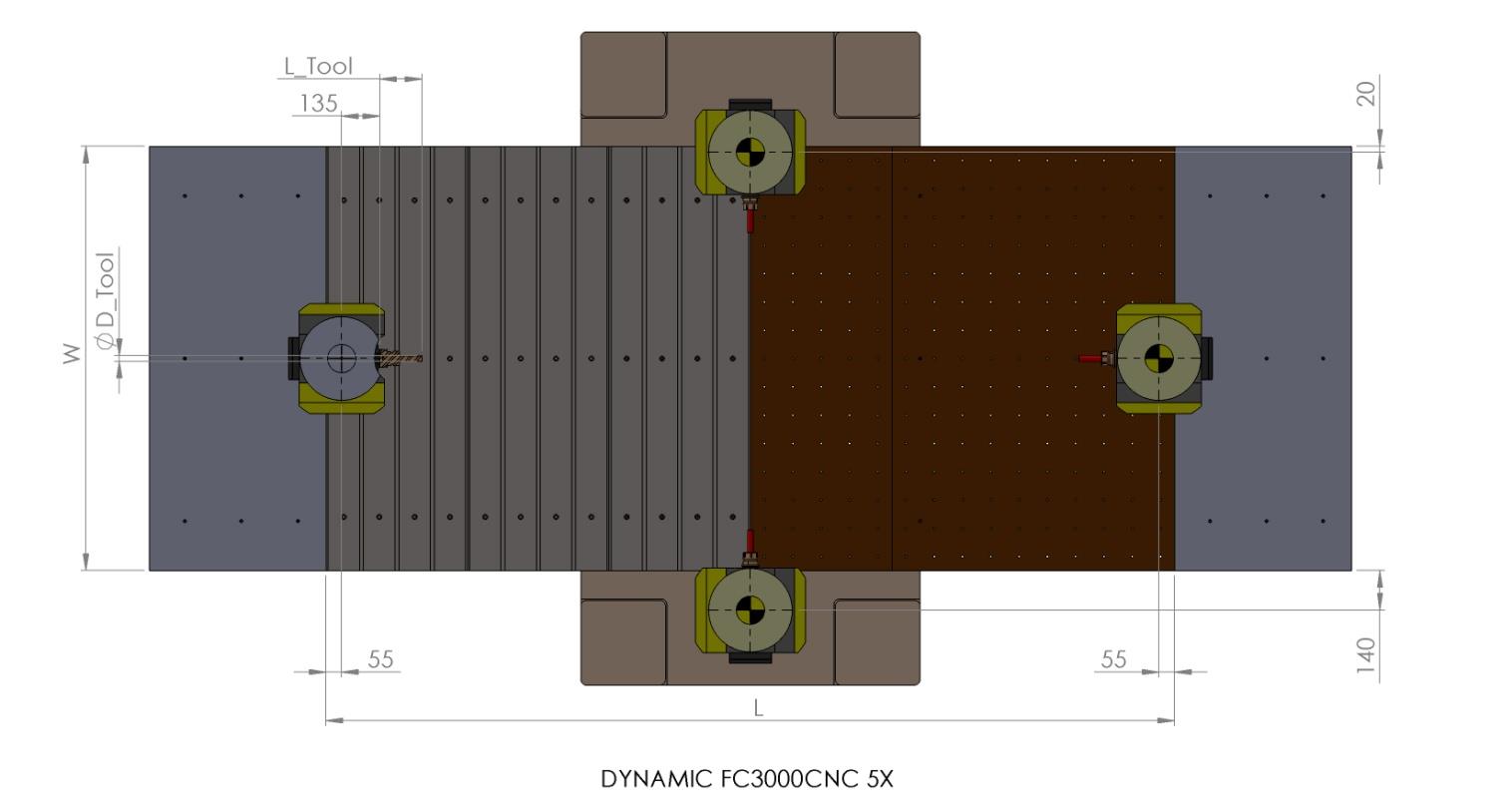

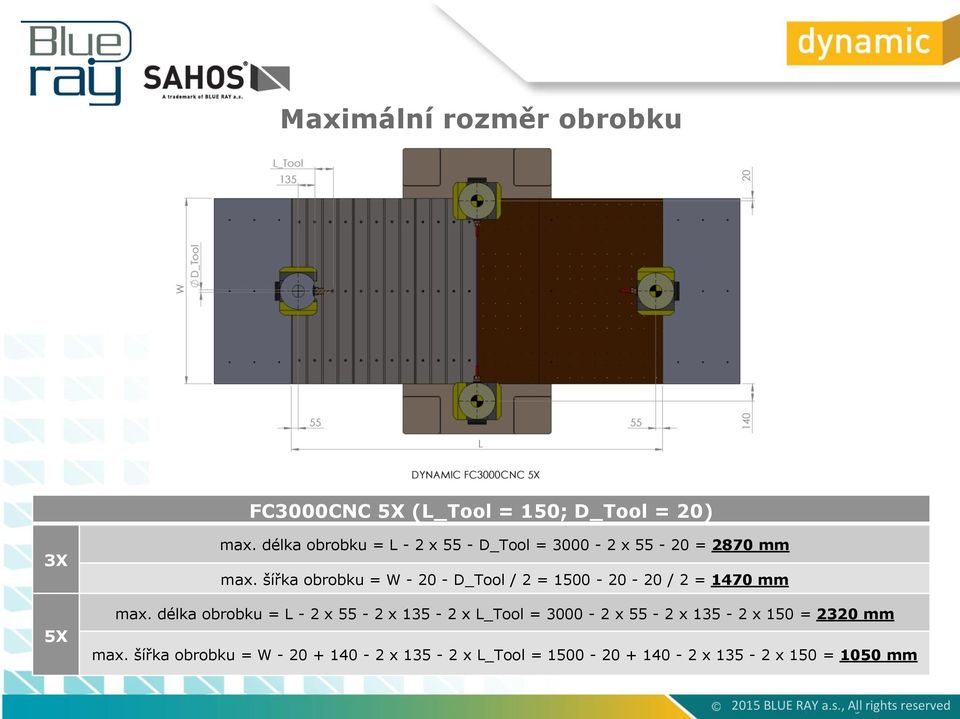

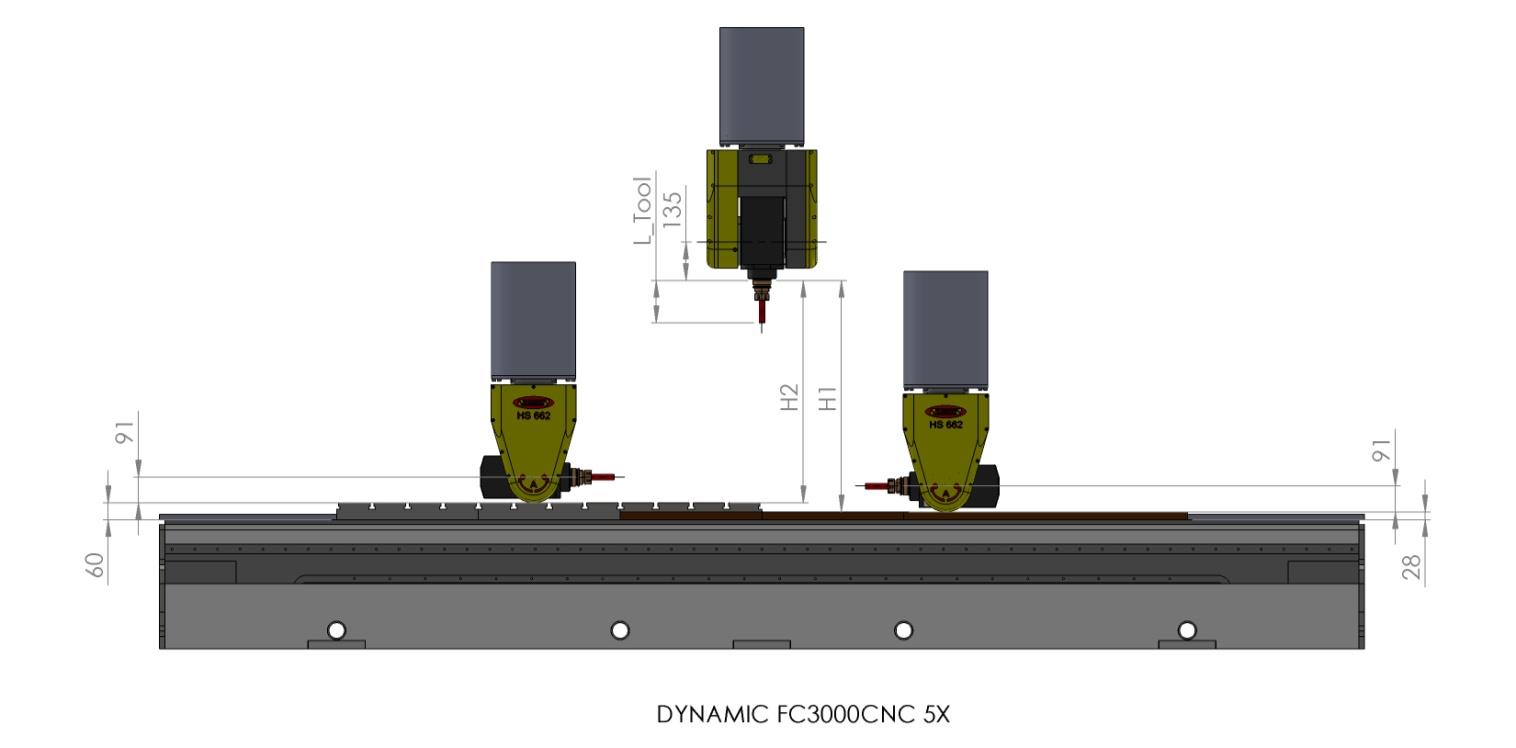

5 Maximální rozměr obrobku FC3000CNC 5X (L_Tool = 150; D_Tool = 20) 3X 5X max. délka obrobku = L - 2 x 55 - D_Tool = x = 2870 mm max. šířka obrobku = W D_Tool / 2 = / 2 = 1470 mm max. délka obrobku = L - 2 x 55-2 x x L_Tool = x 55-2 x x 150 = 2320 mm max. šířka obrobku = W x x L_Tool = x x 150 = 1050 mm

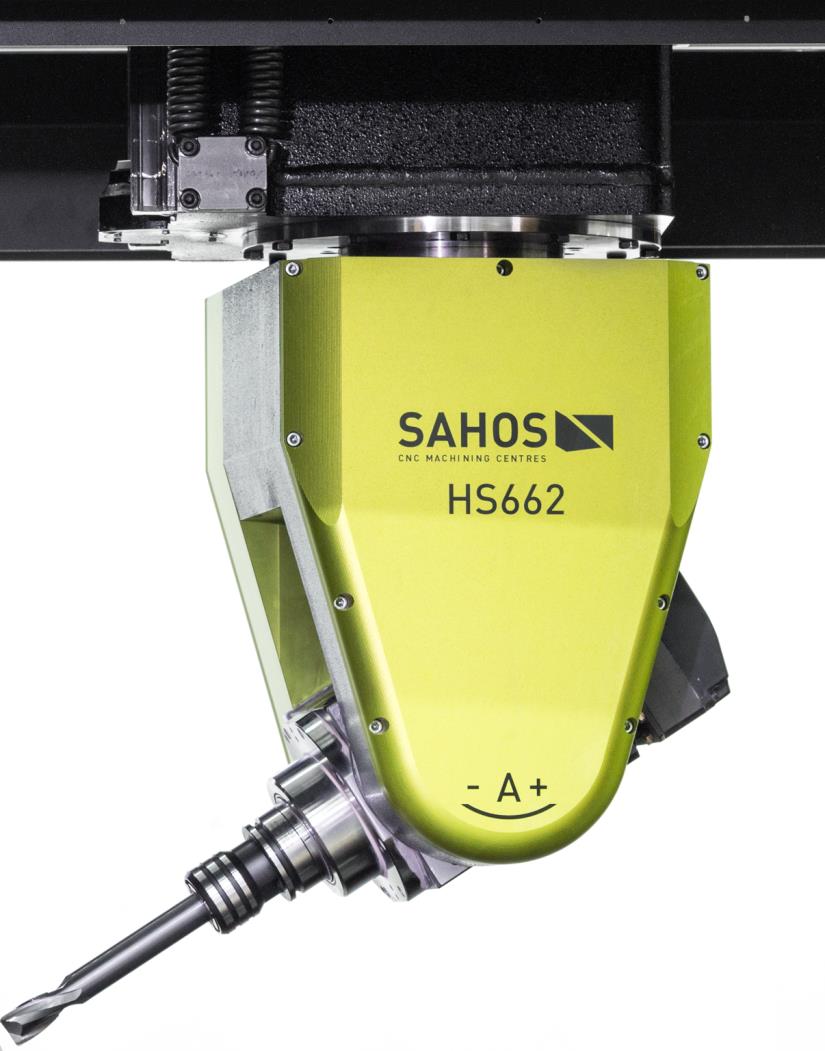

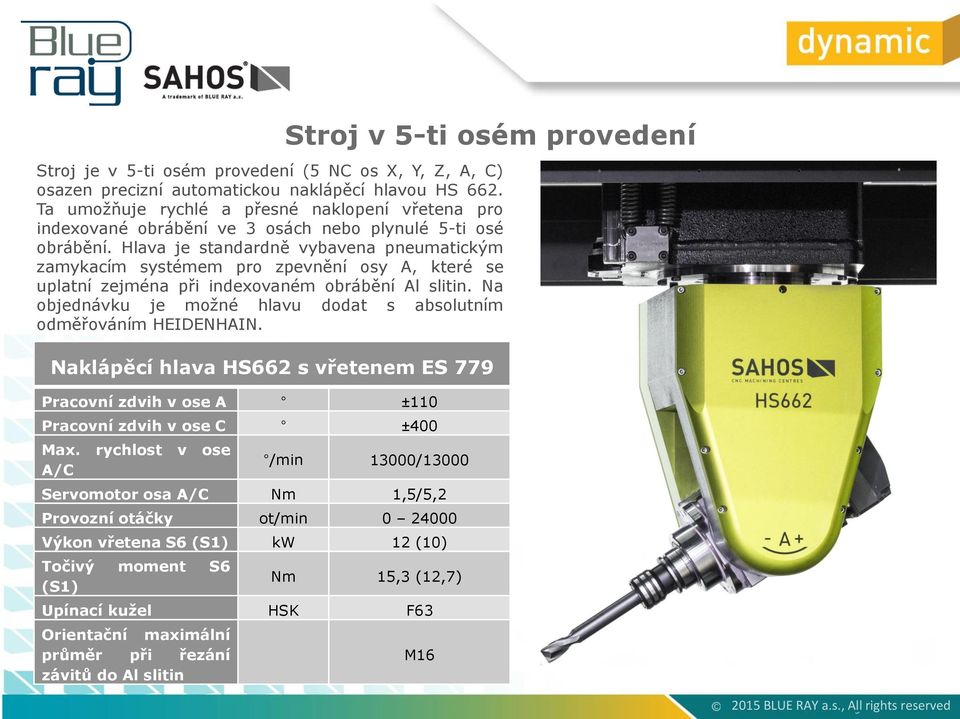

6 Stroj v 5-ti osém provedení Stroj je v 5-ti osém provedení (5 NC os X, Y, Z, A, C) osazen precizní automatickou naklápěcí hlavou HS 662. Ta umožňuje rychlé a přesné naklopení vřetena pro indexované obrábění ve 3 osách nebo plynulé 5-ti osé obrábění. Hlava je standardně vybavena pneumatickým zamykacím systémem pro zpevnění osy A, které se uplatní zejména při indexovaném obrábění Al slitin. Na objednávku je možné hlavu dodat s absolutním odměřováním HEIDENHAIN. Naklápěcí hlava HS662 s vřetenem ES 779 Pracovní zdvih v ose A ±110 Pracovní zdvih v ose C ±400 Max. rychlost v ose A/C /min 13000/13000 Servomotor osa A/C Nm 1,5/5,2 Provozní otáčky ot/min Výkon vřetena S6 (S1) kw 12 (10) Točivý moment S6 (S1) Nm 15,3 (12,7) Upínací kužel HSK F63 Orientační maximální průměr při řezání závitů do Al slitin M16

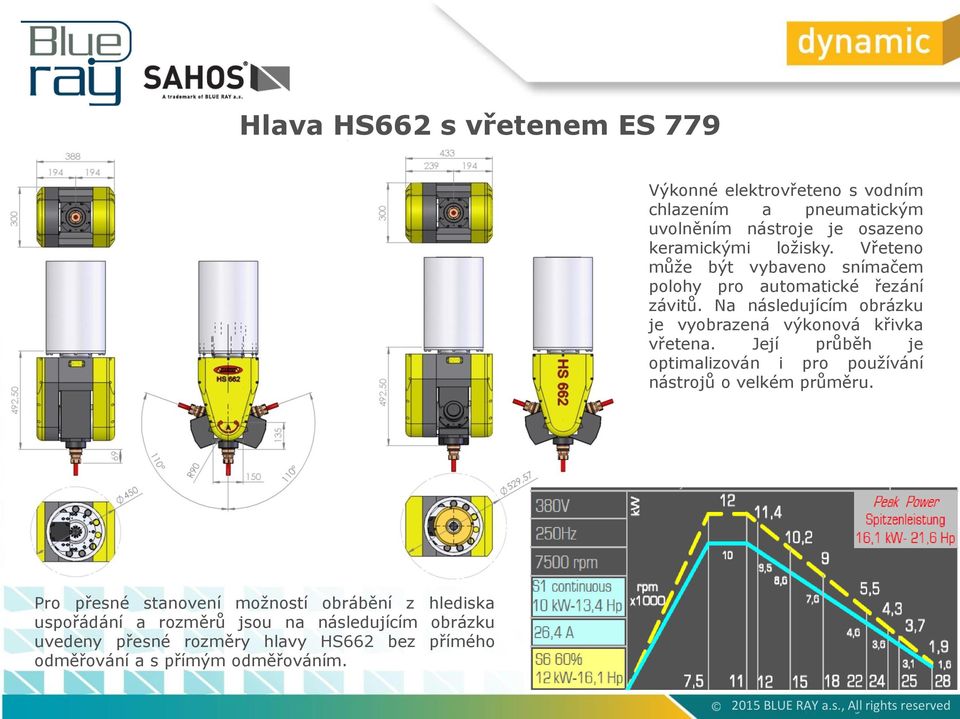

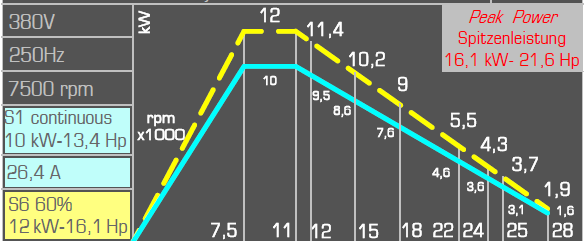

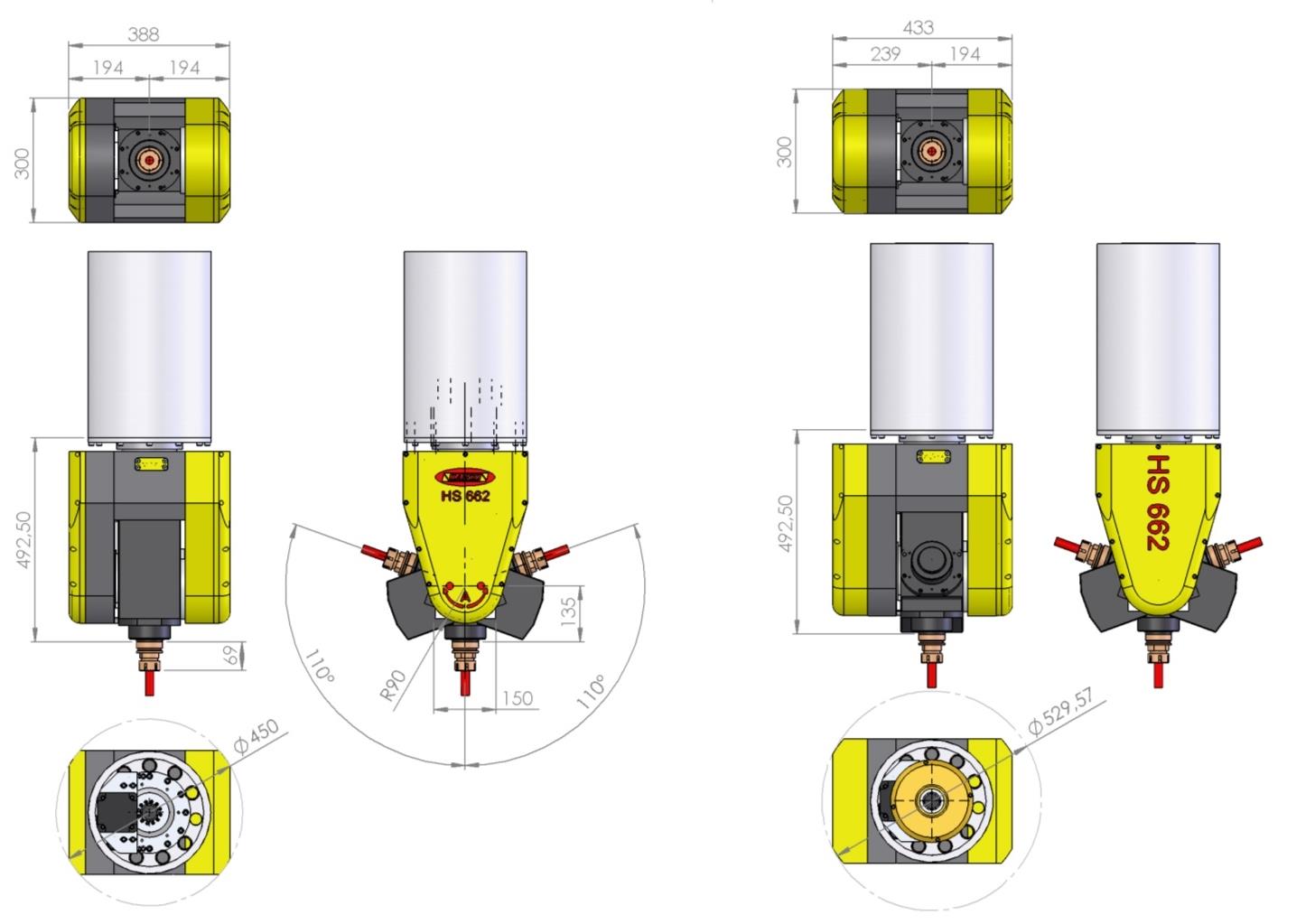

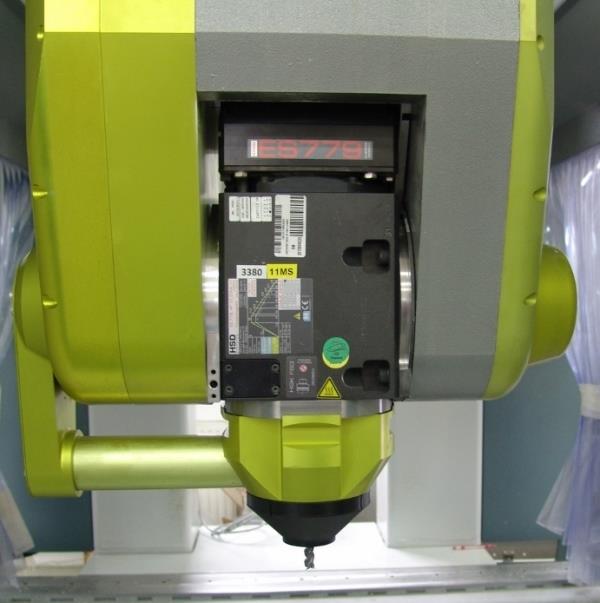

7 Hlava HS662 s vřetenem ES 779 Výkonné elektrovřeteno s vodním chlazením a pneumatickým uvolněním nástroje je osazeno keramickými ložisky. Vřeteno může být vybaveno snímačem polohy pro automatické řezání závitů. Na následujícím obrázku je vyobrazená výkonová křivka vřetena. Její průběh je optimalizován i pro používání nástrojů o velkém průměru. Pro přesné stanovení možností obrábění z hlediska uspořádání a rozměrů jsou na následujícím obrázku uvedeny přesné rozměry hlavy HS662 bez přímého odměřování a s přímým odměřováním.

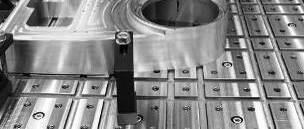

8 Typy pracovních stolů Pracovní stůl z tvrzeného KARTITU Pracovní stůl z HLINÍKU Pracovní stůl z šedé LITINY Vakuový stůl - KARTIT Univerzální pracovní stůl z tvrzeného KARTITU opatřený závity M10 v rastru 100 x 100 mm je vhodný zejména pro obrábění plastů, kompozitů a dřevěných modelů. Pro samotné upnutí se nejčastěji používají univerzální upínky. Univerzální pracovní stůl z HLINÍKU opatřený závity M10 v rastru 100 x 100 mm je vhodný zejména pro obrábění plastů, kompozitů, a hliníkových slitin. Univerzální pracovní stůl ze šedé litiny s příčnými upínacími T drážkami pro normalizované T matice je vhodný zejména pro obrábění materiálů z hliníkových slitin. Navíc umožňuje rychlé a přesné upínání různých upínacích přípravků, strojních svěráků, děliček, otočných stolů apod. Odlitek je po vyhrubování stabilizačně žíhán, a pak jemně dokončen. Toto je zárukou rovnosti, přesnosti a dlouhodobé tvarové stálosti. Vakuový pracovní stůl se uplatní všude tam, kde převažuje obrábění deskového materiálu, který je možné upínat na přísavky, případně tvarové šablony. Pracovní deska s integrovaným rozvodem vakua, čtvercovým rastrem pro vakuové přípravky, upevňovací závity M8 pro upínání speciálních přípravků, to vše poskytuje uživateli možnost snadno a rychle vyřešit upnutí každého obrobku.

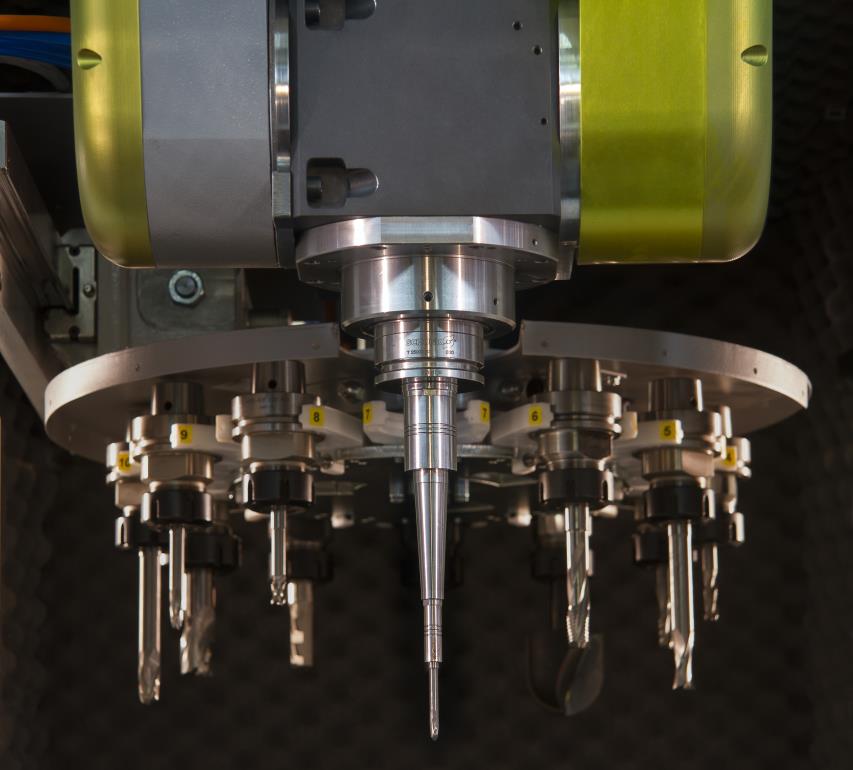

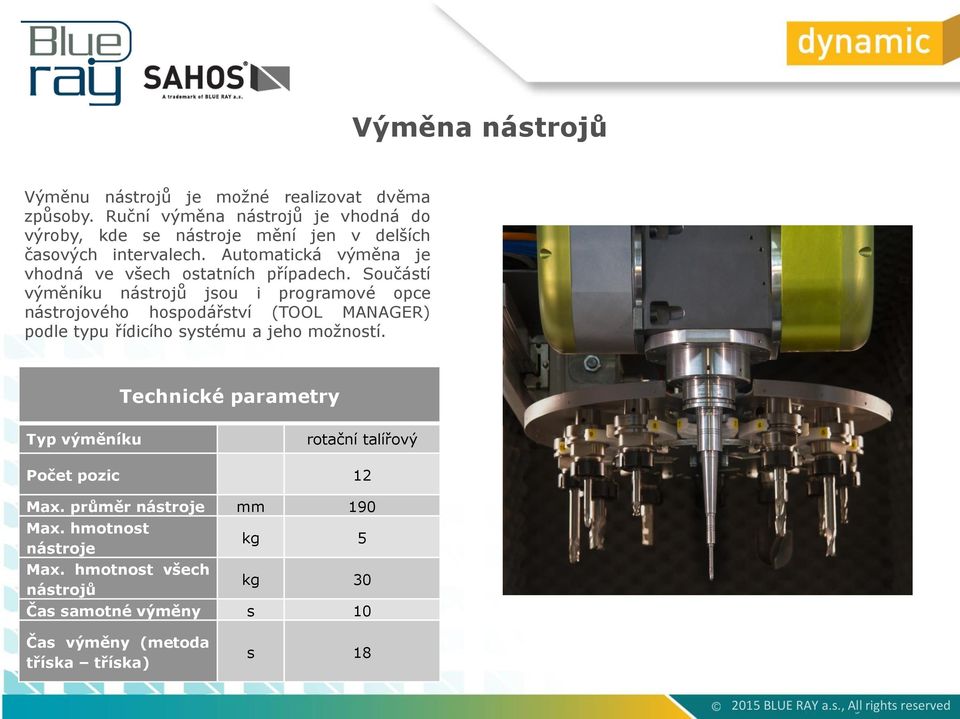

9 Výměna nástrojů Výměnu nástrojů je možné realizovat dvěma způsoby. Ruční výměna nástrojů je vhodná do výroby, kde se nástroje mění jen v delších časových intervalech. Automatická výměna je vhodná ve všech ostatních případech. Součástí výměníku nástrojů jsou i programové opce nástrojového hospodářství (TOOL MANAGER) podle typu řídicího systému a jeho možností. Technické parametry Typ výměníku rotační talířový Počet pozic 12 Max. průměr nástroje mm 190 Max. hmotnost nástroje kg 5 Max. hmotnost všech nástrojů kg 30 Čas samotné výměny s 10 Čas výměny (metoda tříska tříska) s 18

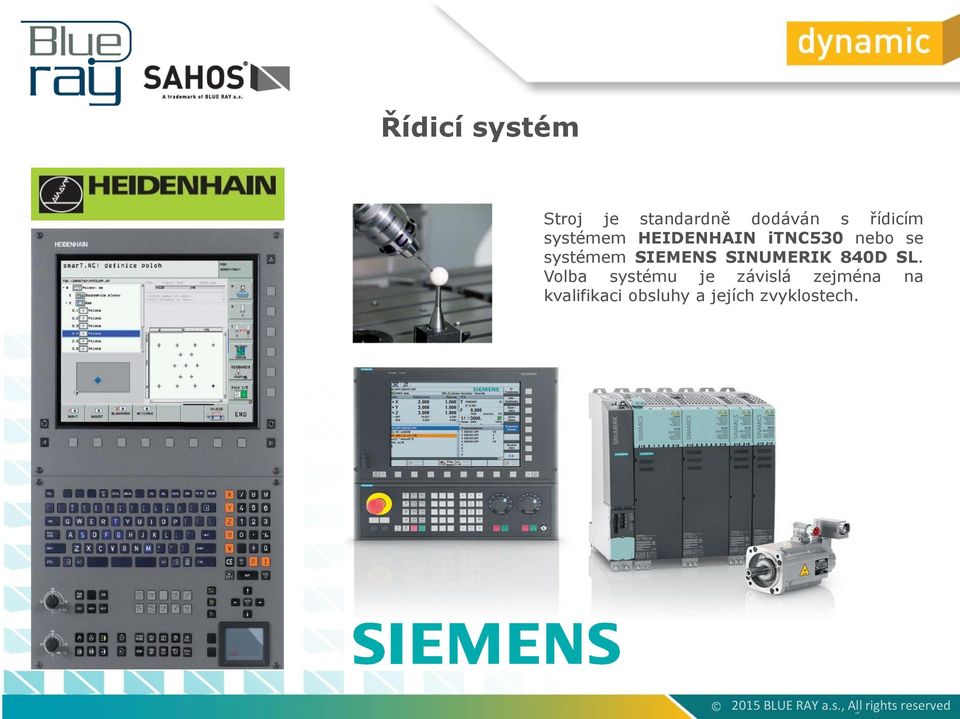

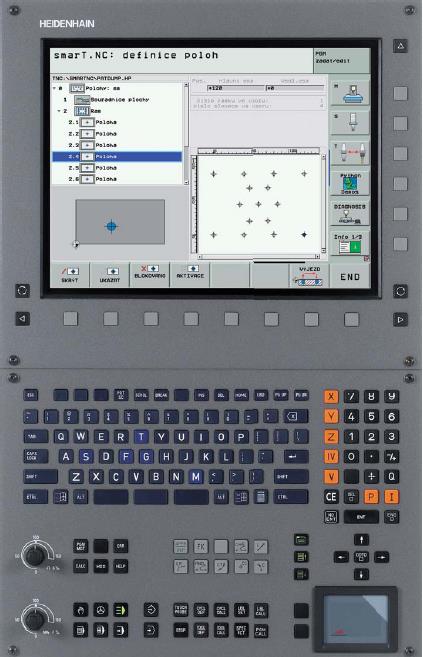

10 Řídicí systém Stroj je standardně dodáván s řídicím systémem HEIDENHAIN itnc530 nebo se systémem SIEMENS SINUMERIK 840D SL. Volba systému je závislá zejména na kvalifikaci obsluhy a jejích zvyklostech.

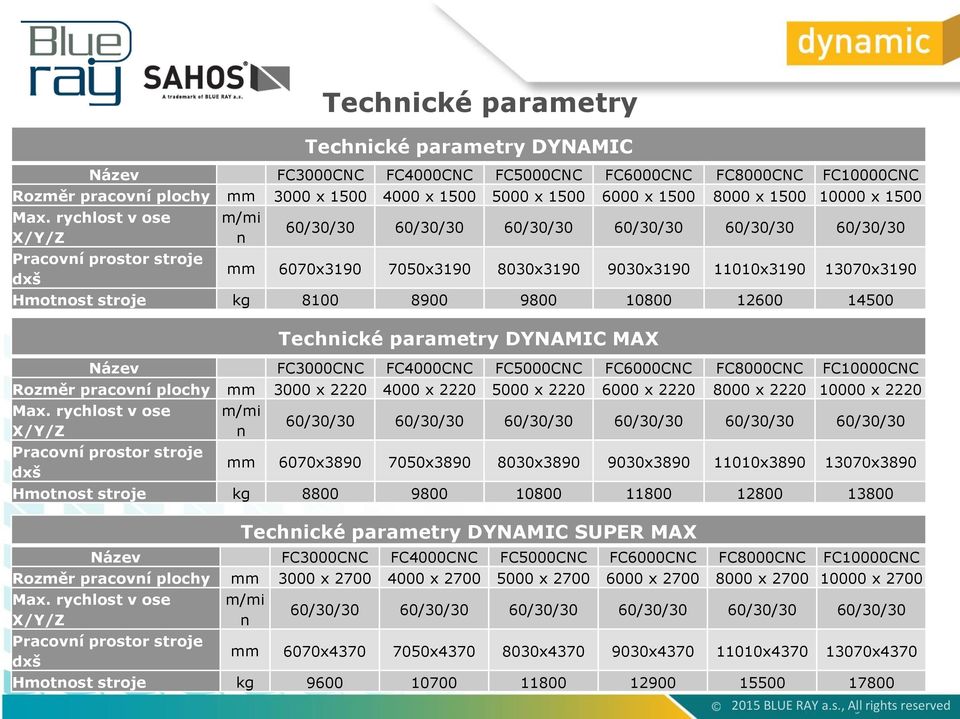

11 Technické parametry DYNAMIC Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC FC8000CNC FC10000CNC Rozměr pracovní plochy mm 3000 x x x x x x 1500 Max. rychlost v ose X/Y/Z Pracovní prostor stroje dxš m/mi n 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 mm 6070x x x x x x3190 Hmotnost stroje kg Technické parametry DYNAMIC MAX Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC FC8000CNC FC10000CNC Rozměr pracovní plochy mm 3000 x x x x x x 2220 Max. rychlost v ose X/Y/Z Pracovní prostor stroje dxš m/mi n 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 mm 6070x x x x x x3890 Hmotnost stroje kg Technické parametry DYNAMIC SUPER MAX Název FC3000CNC FC4000CNC FC5000CNC FC6000CNC FC8000CNC FC10000CNC Rozměr pracovní plochy mm 3000 x x x x x x 2700 Max. rychlost v ose X/Y/Z Pracovní prostor stroje dxš m/mi n Technické parametry 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 60/30/30 mm 6070x x x x x x4370 Hmotnost stroje kg

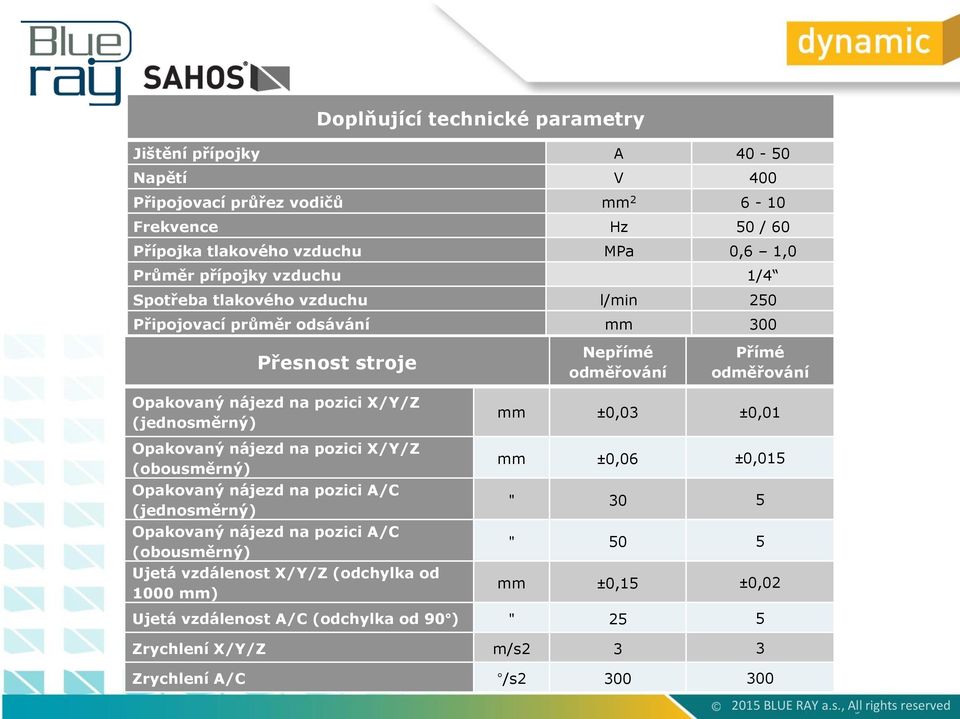

12 Doplňující technické parametry Jištění přípojky A Napětí V 400 Připojovací průřez vodičů mm Frekvence Hz 50 / 60 Přípojka tlakového vzduchu MPa 0,6 1,0 Průměr přípojky vzduchu 1/4 Spotřeba tlakového vzduchu l/min 250 Připojovací průměr odsávání mm 300 Přesnost stroje Nepřímé odměřování Přímé odměřování Opakovaný nájezd na pozici X/Y/Z (jednosměrný) Opakovaný nájezd na pozici X/Y/Z (obousměrný) Opakovaný nájezd na pozici A/C (jednosměrný) Opakovaný nájezd na pozici A/C (obousměrný) Ujetá vzdálenost X/Y/Z (odchylka od 1000 mm) mm ±0,03 ±0,01 mm ±0,06 ±0,015 ʺ 30 5 ʺ 50 5 mm ±0,15 ±0,02 Ujetá vzdálenost A/C (odchylka od 90 ) ʺ 25 5 Zrychlení X/Y/Z m/s2 3 3 Zrychlení A/C /s

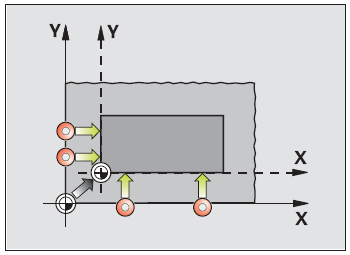

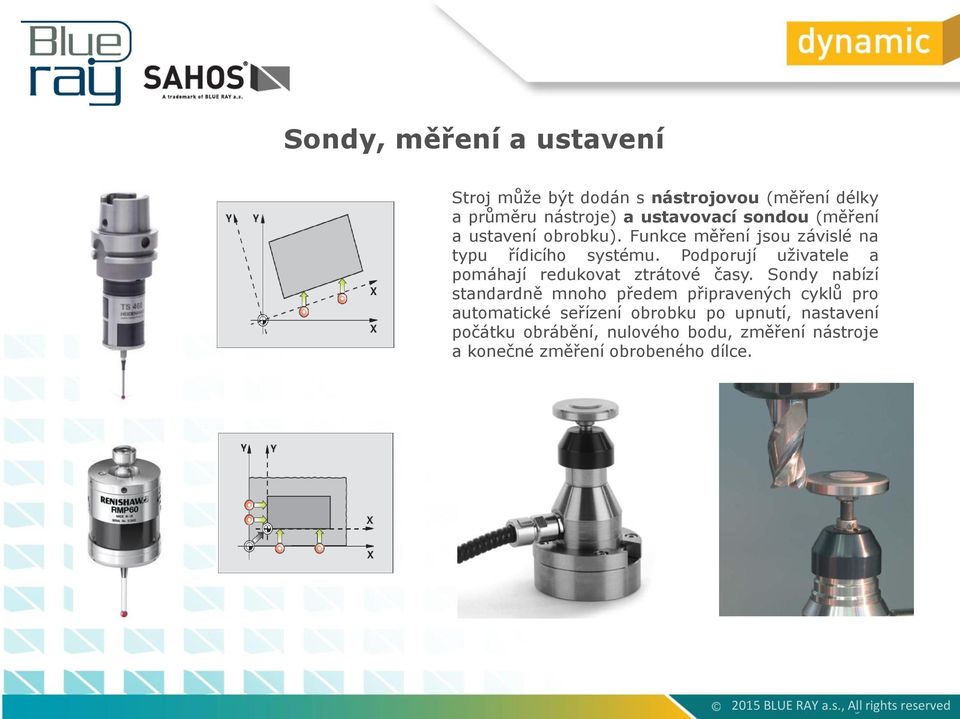

13 Sondy, měření a ustavení Stroj může být dodán s nástrojovou (měření délky a průměru nástroje) a ustavovací sondou (měření a ustavení obrobku). Funkce měření jsou závislé na typu řídicího systému. Podporují uživatele a pomáhají redukovat ztrátové časy. Sondy nabízí standardně mnoho předem připravených cyklů pro automatické seřízení obrobku po upnutí, nastavení počátku obrábění, nulového bodu, změření nástroje a konečné změření obrobeného dílce.

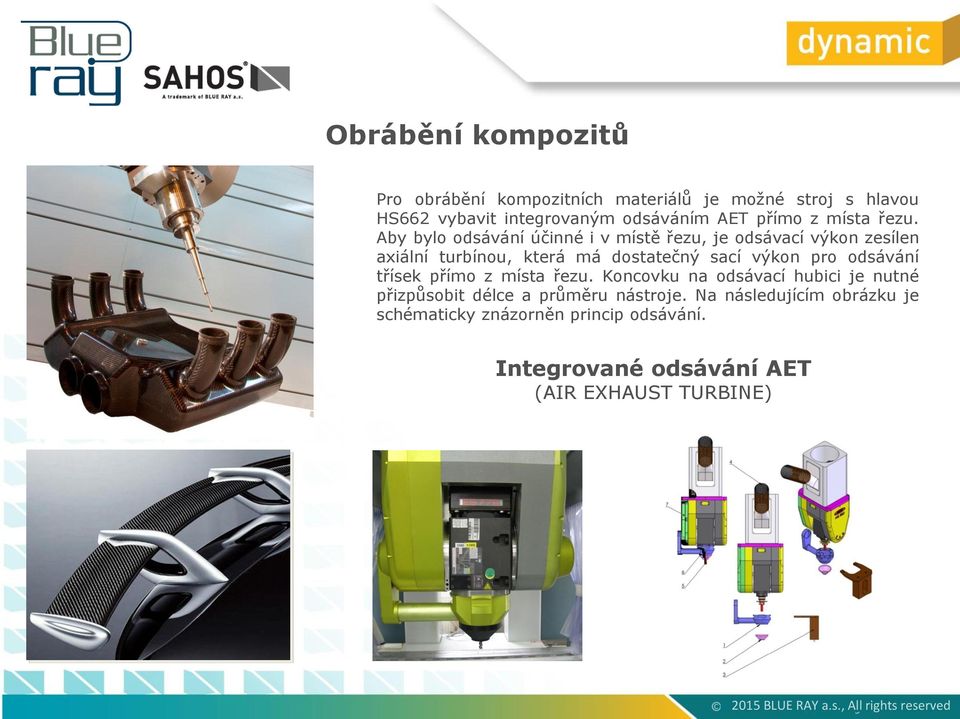

14 Obrábění kompozitů Pro obrábění kompozitních materiálů je možné stroj s hlavou HS662 vybavit integrovaným odsáváním AET přímo z místa řezu. Aby bylo odsávání účinné i v místě řezu, je odsávací výkon zesílen axiální turbínou, která má dostatečný sací výkon pro odsávání třísek přímo z místa řezu. Koncovku na odsávací hubici je nutné přizpůsobit délce a průměru nástroje. Na následujícím obrázku je schématicky znázorněn princip odsávání. Integrované odsávání AET (AIR EXHAUST TURBINE)

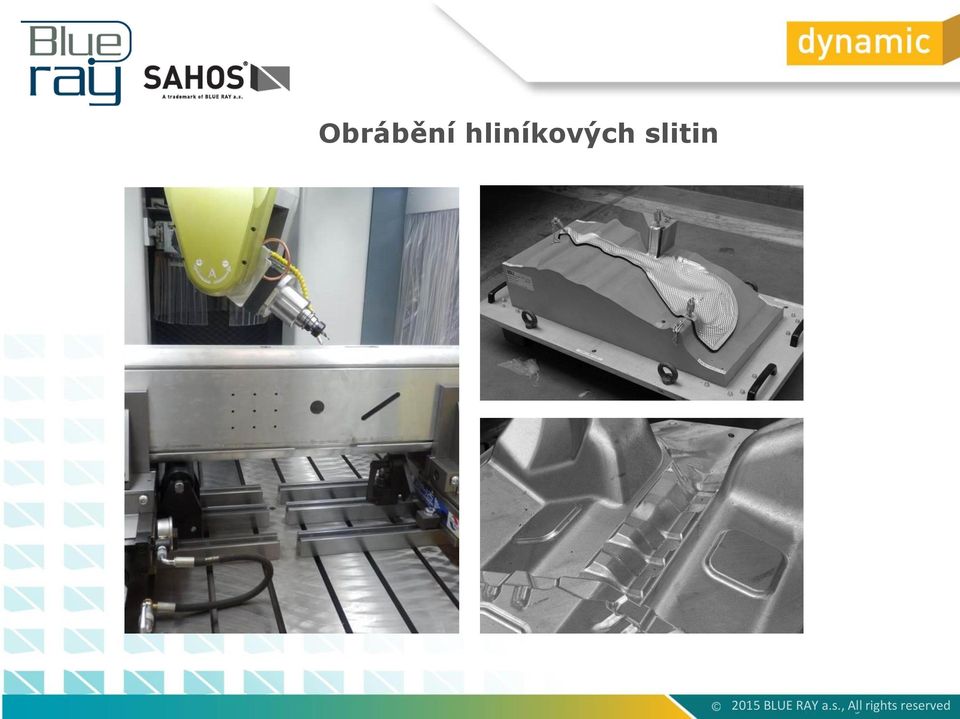

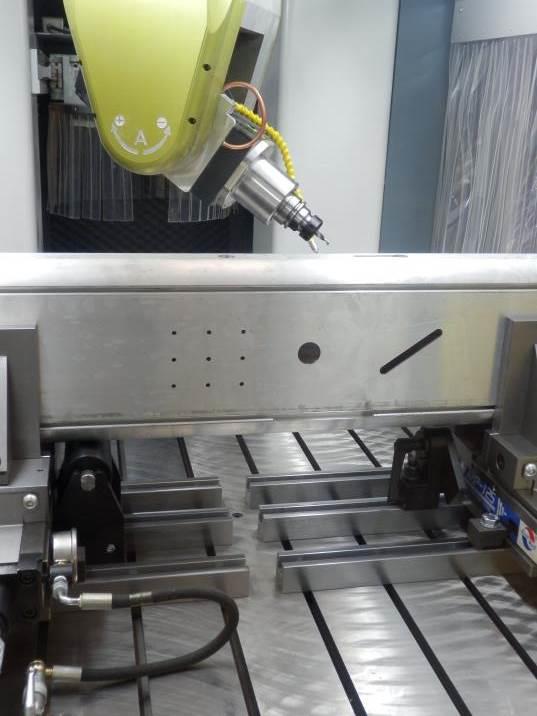

15 Obrábění hliníkových slitin

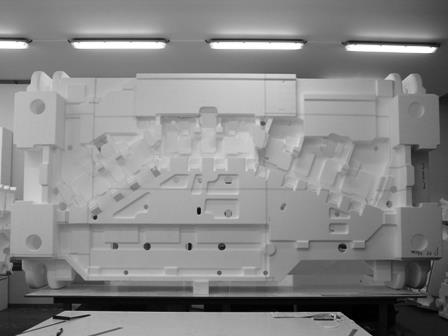

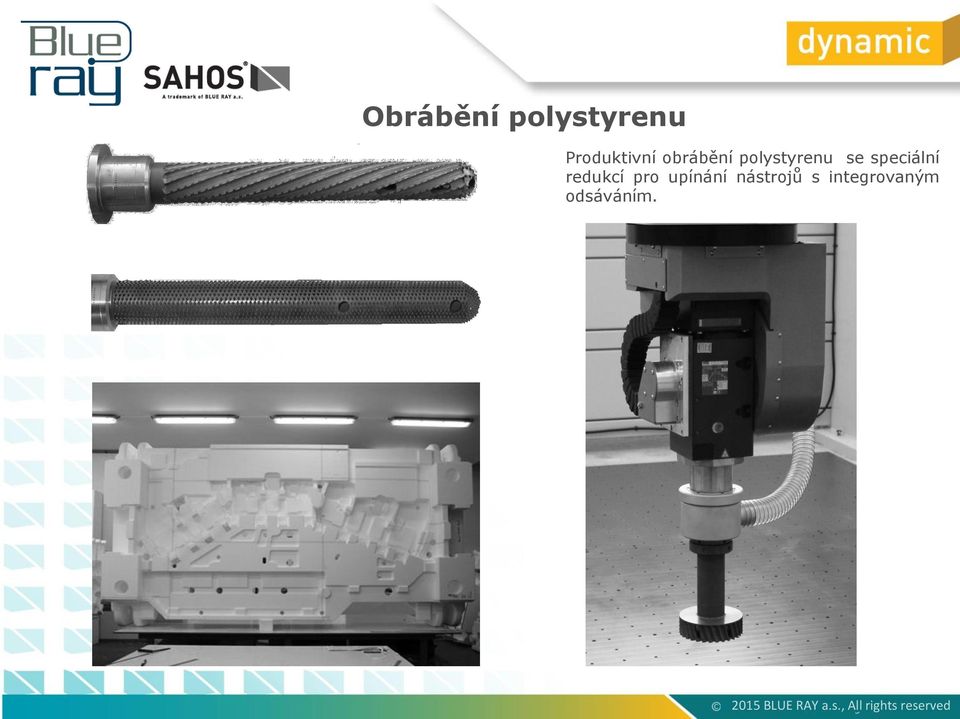

16 Obrábění polystyrenu Produktivní obrábění polystyrenu se speciální redukcí pro upínání nástrojů s integrovaným odsáváním.

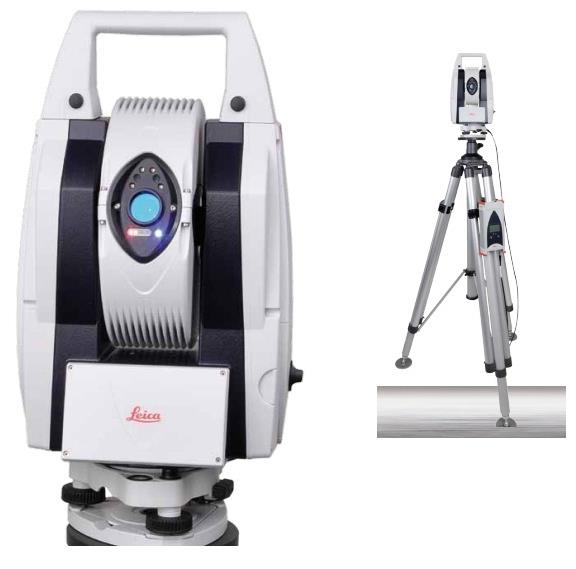

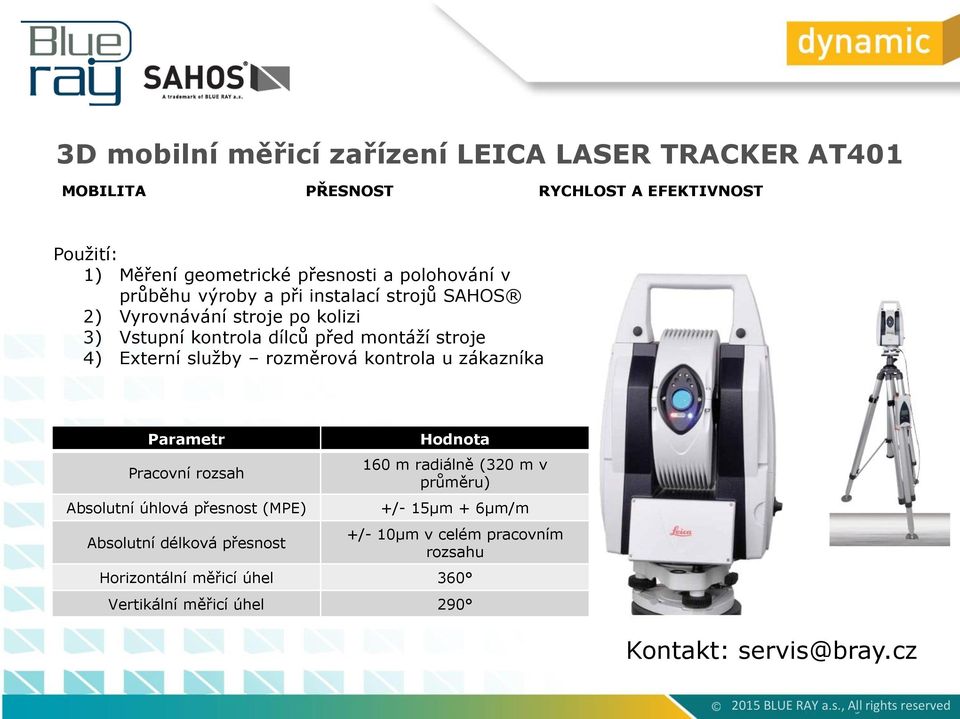

17 3D mobilní měřicí zařízení LEICA LASER TRACKER AT401 MOBILITA PŘESNOST RYCHLOST A EFEKTIVNOST Použití: 1) Měření geometrické přesnosti a polohování v průběhu výroby a při instalací strojů SAHOS 2) Vyrovnávání stroje po kolizi 3) Vstupní kontrola dílců před montáží stroje 4) Externí služby rozměrová kontrola u zákazníka Parametr Pracovní rozsah Absolutní úhlová přesnost (MPE) Absolutní délková přesnost Hodnota 160 m radiálně (320 m v průměru) +/- 15µm + 6µm/m +/- 10µm v celém pracovním rozsahu Horizontální měřicí úhel 360 Vertikální měřicí úhel 290 Kontakt: servis@bray.cz

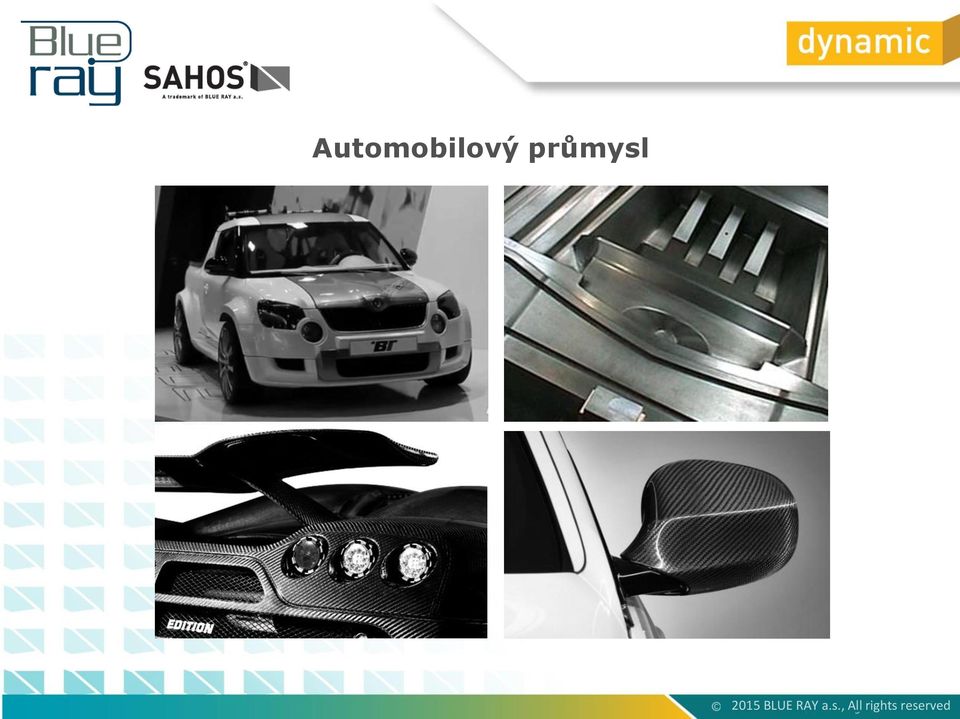

18 Automobilový průmysl

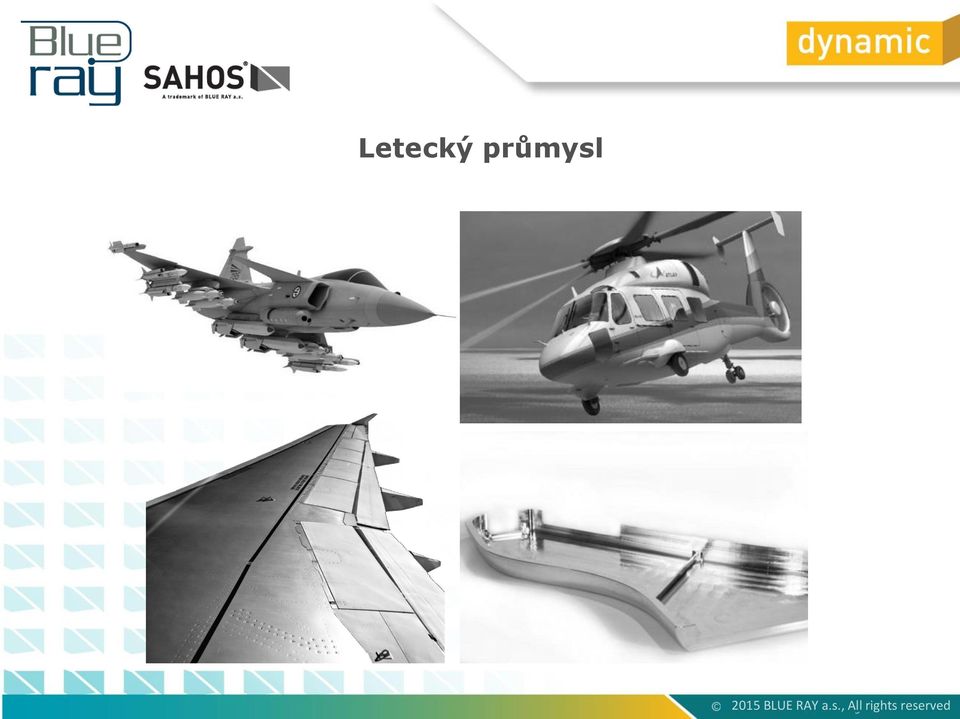

19 Letecký průmysl

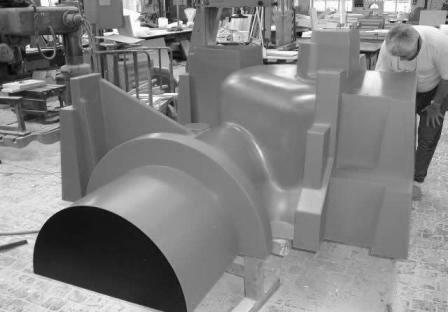

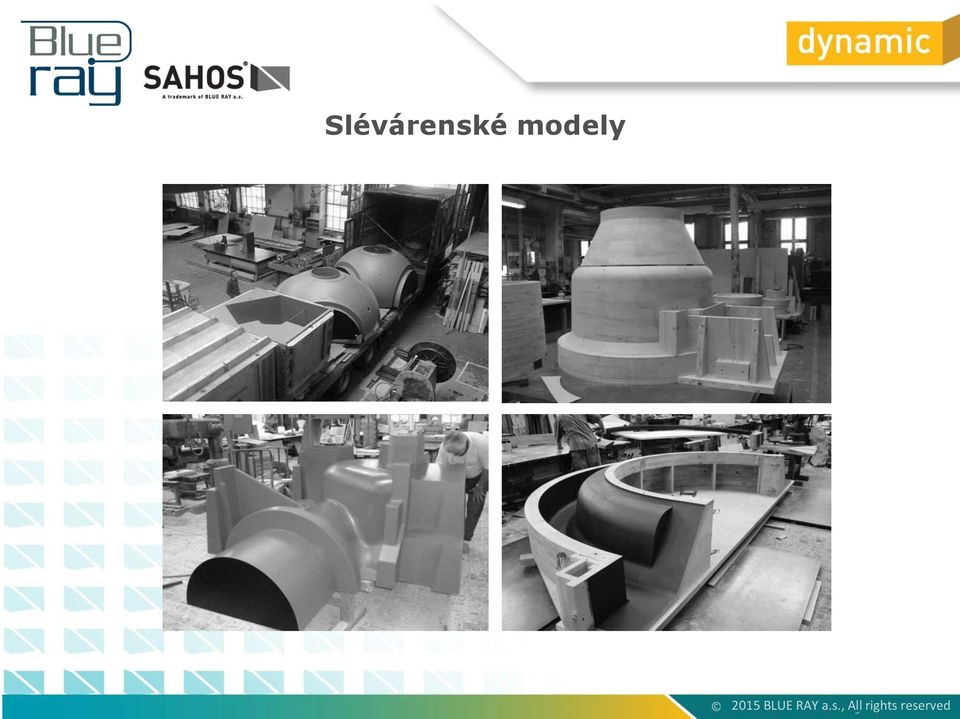

20 Slévárenské modely
