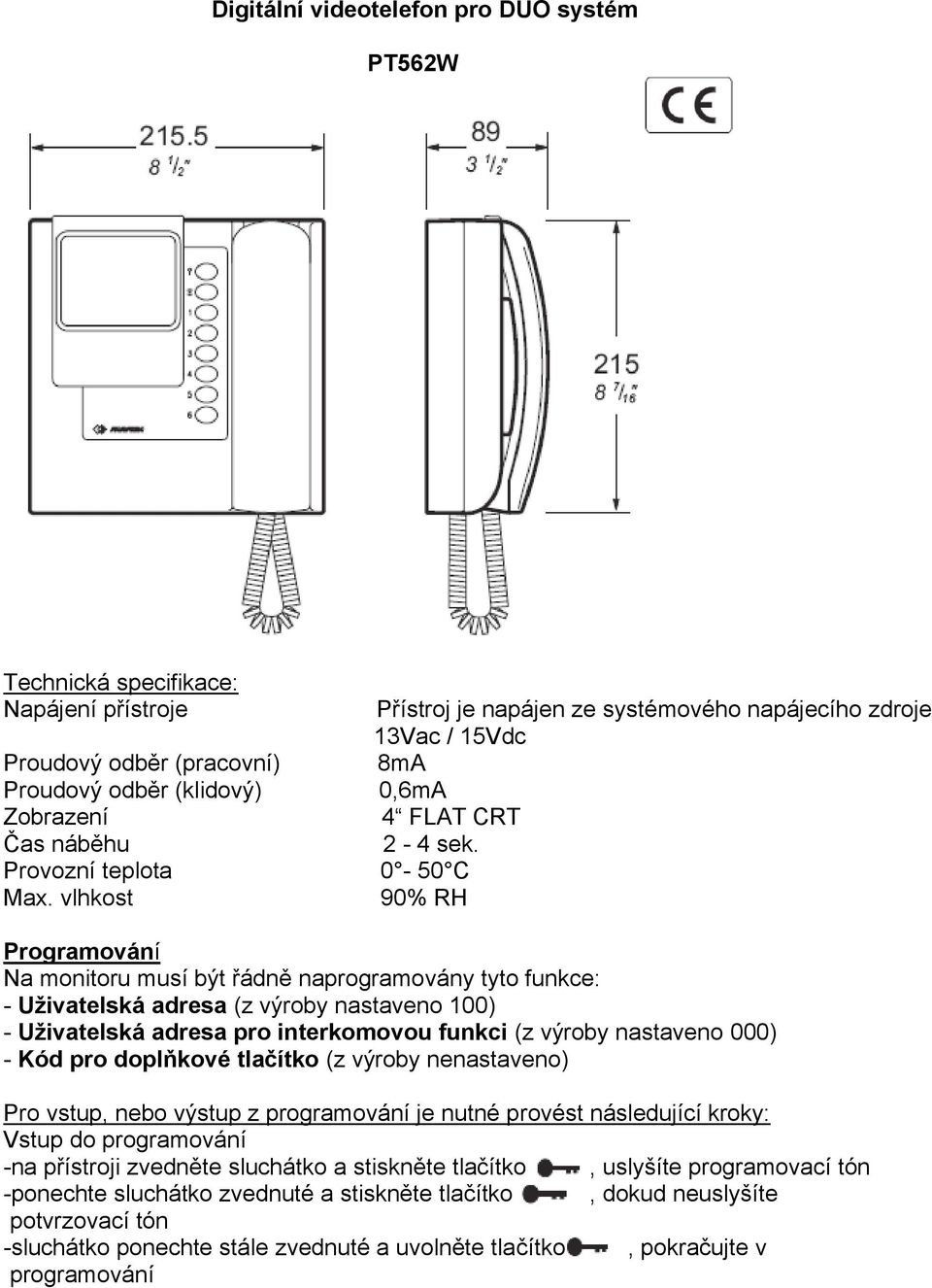

1 Digitální videotelefon pro DUO systém PT562W Technická specifikace: Napájení přístroje Proudový odběr (pracovní) Proudový odběr (klidový) Zobrazení Čas náběhu Provozní teplota 0-50 C Max. vlhkost 90% RH Přístroj je napájen ze systémového napájecího zdroje 13Vac / 15Vdc 8mA 0,6mA 4 FLAT CRT 2-4 sek. Programování Na monitoru musí být řádně naprogramovány tyto funkce: - Uživatelská adresa (z výroby nastaveno 100) - Uživatelská adresa pro interkomovou funkci (z výroby nastaveno 000) - Kód pro doplňkové tlačítko (z výroby nenastaveno) Pro vstup, nebo výstup z programování je nutné provést následující kroky: Vstup do programování -na přístroji zvedněte sluchátko a stiskněte tlačítko, uslyšíte programovací tón -ponechte sluchátko zvednuté a stiskněte tlačítko, dokud neuslyšíte potvrzovací tón -sluchátko ponechte stále zvednuté a uvolněte tlačítko, pokračujte v programování

2 Ukončení programování -zavěste sluchátko přístroje Při ukončeném zadávání parametrů zadané hodnoty uložíte, v případě chyby při programování takto zrušíte chybné nedokončené zadávání. Význam tlačítek při programování Pro zadávání adres, nebo kódů se používají tlačítka 1 5, jejichž význam je popsán v následující tabulce -pro zadávání čísel od 1 do 5, použijte tlačítka 1 5 -pro zadávání čísel od 6 do 0, použijte shift tlačítko 1 = = 6 2 = = 7 3 = = 8 4 = = 9 5 = = 0 Příklad : pro zadání hodnoty 028 zadejte +5/2/ +3 Programování uživatelské a interkomové adresy: Pro příjem zvonění z dveřní stanice, musí být na interkomovém sluchátku naprogramována adresa, která odpovídá adrese tlačítka v paměti systému. Postup při zadávání adresy tlačítka interkomu: -popsaným postupem vstupte do programování -podržte tlačítko dokud neuslyšíte potvrzovací programovací tón -zadejte uživatelskou adresu (hodnota mezi 001 a 200, nezapomeňte zadat vždy třímístnou hodnotu kódu), po zadání správné hodnoty uslyšíte potvrzovací tón -zadejte interkomovou adresu, pro funkci interkomového volání mezi účastníky (hodnota mezi 000 a 005, nezapomeňte zadat vždy třímístnou hodnotu kódu) -po zadání těchto hodnot můžete buď pokračovat v programování, nebo výše popsaným způsobem programování ukončit. Programování kódů pro zvonění doplňkovým tlačítkem: Zvonění externím tlačítkem je indikováno interkomovým typem vyzvánění -vstupte do programování (pokud nepokračujete po předešlém zadávání hodnot) -stiskněte tlačítko, které chcete programovat (1 5), po zadání uslyšíte potvrzovací programovací kód Programování kódu pro určení doplňkového tlačítka: Při použití doplňkového tlačítka je jeho zvonění stejné jako při interkomovém zvo- nění, nebo jej můžete připojit jako externí dveřní stanici a provést naprogramování -vstupte do programování -stiskněte požadované tlačítko, které chcete programovat (1-5), uslyšíte potvrzovací tón -zadejte kód, který chcete tlačítku přiřadit -při zvonění a interkomové komunikaci mezi několika přístroji jednoho uživatele zadejte vždy kód 000 (po zadání třetího čísla kódu uslyšíte potvrzovací programový tón Hodnota tlačítka 1-5 bude nastavena automaticky.

3 Tabulka adres pro interkomové zvonění: Interkomový uživatel Tlačítko Příklad: Stisknete-li tlačítko 3, jehož interkomová adresa je 002, bude interkomové zvonění u uživatele pro zvonění na další uživatele zadejte adresu (hodnotu mezi 001 až 200, nezapomeňte zadat všechny tři čísla kódu) Po správném zadání zazní potvrzovací tón. -při externím připojení zadejte adresu mezi Pracovní režim Zvonění, nebo spojení s externí dveřní stanicí. Po stisknutí prozváněcího tlačítka uživatele na externí dveřní stanici začne interkomové telefon zvonit vyzváněcím tónem po dobu 30 vteřin. Po zvednutí sluchátka bude probíhat hovor po dobu 90 vteřin, během kterého můžete stiskem tlačítka ovládat dveřní zámek. Není-li videotelefon aktivován z dveřní stanice, můžete jej aktivovat stisknutím tlačítka Pokud zvednete sluchátko, uslyšíte systémový tón a stiskem tlačítka k poslední volané dveřní stanici. Pokud při zvednutí sluchátka neuslyšíte žádný tón, systém je zaneprázdněn a další činnost bude možné provádět až po uvolnění. V případě že je zvoněno na adresu, kde je připojeno více monitorů (max. 6) bude zvonit pouze monitor, jehož interkomová adresa je 000. Pro odpověď z videotelefonu postupujte již popsaným způsobem. Odpověď z dalších videotelefonů je možná při zvednutí sluchátka automaticky. Pokud chcete vědět před odpovědí, který z monitorů zvoní, stiskněte tlačítko a zvedněte sluchátko. Komunikace a příjem volání ostatních uživatelů: Pokud je systém v klidovém(vyčkávacím) stavu, je možná komunikace mezi jednotlivými uživateli. Pro využívání této funkce je nutné mít naprogramovaná tlačítka 1-5 s adresou požadovaného uživatele (max.5). Zvedněte sluchátko na audiotelefonu, uslyšíte tón připraveného systému a stiskněte příslušné tlačítko, ve sluchátku uslyšíte vyzváněcí tón. Doba vyzvánění je 30 vteřin, pro hovor 90 vteřin.

4 Interkomová komunikace mezi jednotlivými audiotelefony jednoho účastníka: Pokud je systém v klidovém(vyčkávacím) stavu, je možná komunikace mezi jednotlivými telefony jednoho uživatele (max.6) Pro tuto komunikaci je nutné mít naprogramovaná tlačítka 1-5 (kód 000) Zvedněte sluchátko na audiotelefonu, uslyšíte tón připraveného systému a stiskněte příslušné tlačítko, ve sluchátku uslyšíte vyzváněcí tón. Doba vyzvánění je 30 vteřin, pro hovor 90 vteřin. Doplňkové funkce Bytové tlačítko: K audiosluchátku je možné připojit externí tlačítko umístěné například u bytových dveří. Místní napájecí zdroj: V případě úbytku napětí v důsledku například dlouhého kabelového rozvodu, je možné k videotelefonu do svorek A+, A- napětí z dalšího napájecího zdroje. V tomto případě přepojte jumper J1 na montážním rámečku WB5262 z pozice 1-2 do polohy 2-3. Zesilovač zvonění: Pokud zařízení připojíte podle přiloženého schématu, bude možné přenášet vyzvánění z audiosluchátka i do jiných částí bytu.

5 Přehled systémových tónů: -Tón indikace stisknutí některého z tlačítek (1-5) -Tón programování, aktivován systémovém čekání při programování - Tón potvrzení správného programového kroku - Tón připraveného systému - Tón zvonění při aktivaci z dveřní stanice, nebo při interkomovém zvonění po dobu 30 sek. - Obsazovací tón Konec konverzace tón upozornění 10 vteřin před koncem hovoru Zvonění tabla - Externí zvonění - Volání od jiného uživatele - Interkomové volání - Zvonění z bytového tlačítka
