2 Popis VM 35 - Barebný video monitor s 3,5" LCD displejem pro dvojvodičový systém, komunikaci a monitoring volajícího, interkomové volaní mezi účastníky (max. 32 staníc) a monitory v rámci bytu, ( max. 4 stanice / byt), odemykání zámku dveří, napájaní po zběrnici ze systému, povrchová úprava hliník, montáž na povrch, rozmery 220x105x20mm, 2-vodiče paralelně zapojené do systému nepolarizované Technická specifikace Napájení: po sbernici (napájení celého systému separátorom napájení SP 18 do sběrnice) Odběr: pracovní režim: 5W, pohotovostní režim: 2W Displej: barebný 3,5 TFT LCD Rozlíšení displeje: 320 (R, G, B)x 240 pixelů Rozměry: 220 x 105 x 20 mm Zapojení: 2-vodičové, nepolarizované Spůsob montáže: povrchová montáž Zapojení monitoru SW+: připojení externího dveřního zvonku polarita + SW-: připojení externího dveřního zvonku polarita EXT-RING: výstup pro připojení externího vyzvánění (max 12VDC, 100mA) GND: zem (- pól) VIDEO: výstup video signálu pro externí zobrazovací jednotku /TV S1: DIP přepínače pro nastavení adresy a volbu koncového zařízení BUS: nepolarizované připojení sběrnice (2-vodič) Možnosti zapojení přídavných zařízení: Strana 2

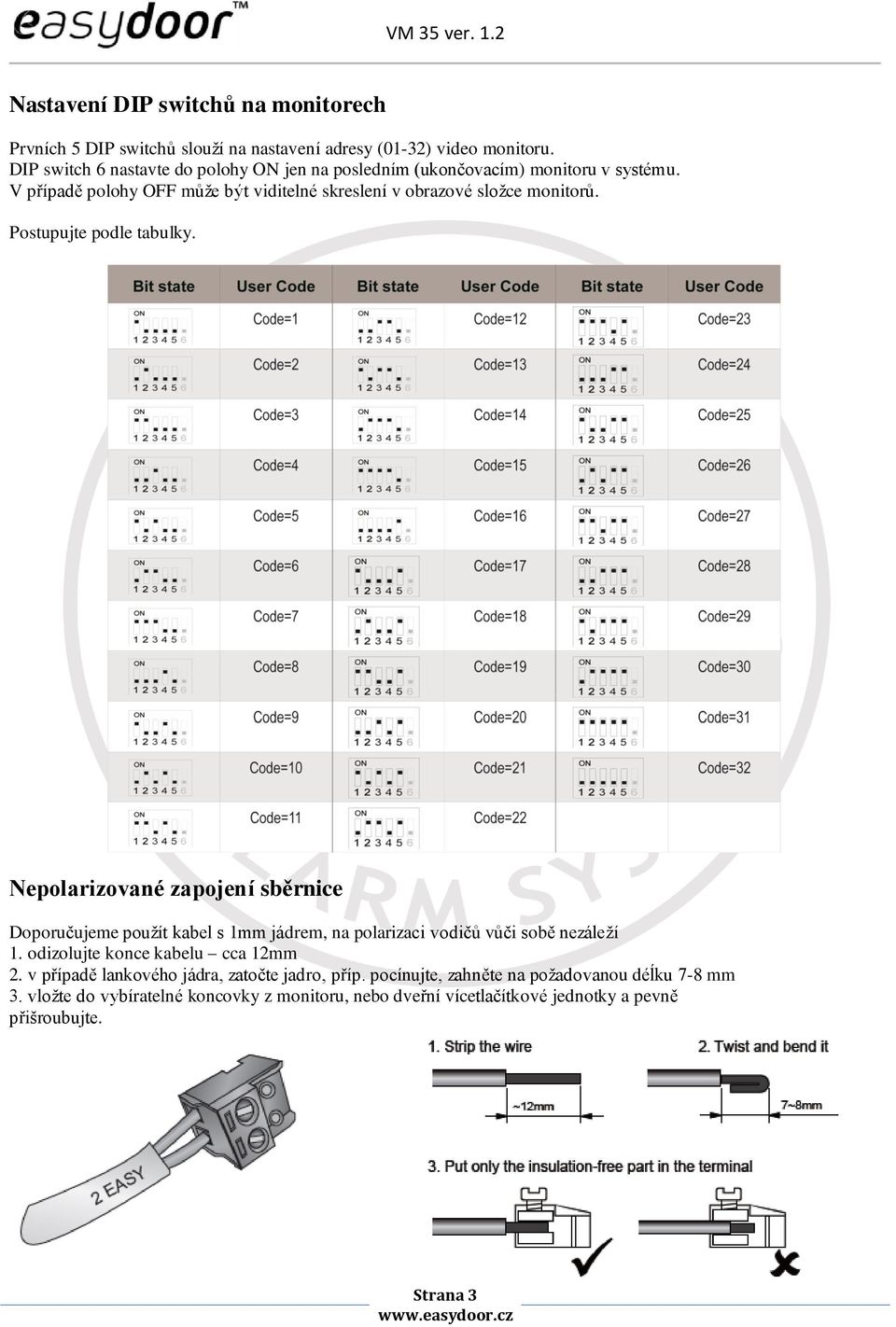

3 Nastavení DIP switchů na monitorech Prvních 5 DIP switchů slouží na nastavení adresy (01-32) video monitoru. DIP switch 6 nastavte do polohy ON jen na posledním (ukončovacím) monitoru v systému. V případě polohy OFF může být viditelné skreslení v obrazové složce monitorů. Postupujte podle tabulky. Nepolarizované zapojení sběrnice Doporučujeme použít kabel s 1mm jádrem, na polarizaci vodičů vůči sobě nezáleží 1. odizolujte konce kabelu cca 12mm 2. v případě lankového jádra, zatočte jadro, příp. pocínujte, zahněte na požadovanou déĺku 7-8 mm 3. vložte do vybíratelné koncovky z monitoru, nebo dveřní vícetlačítkové jednotky a pevně přišroubujte. Strana 3

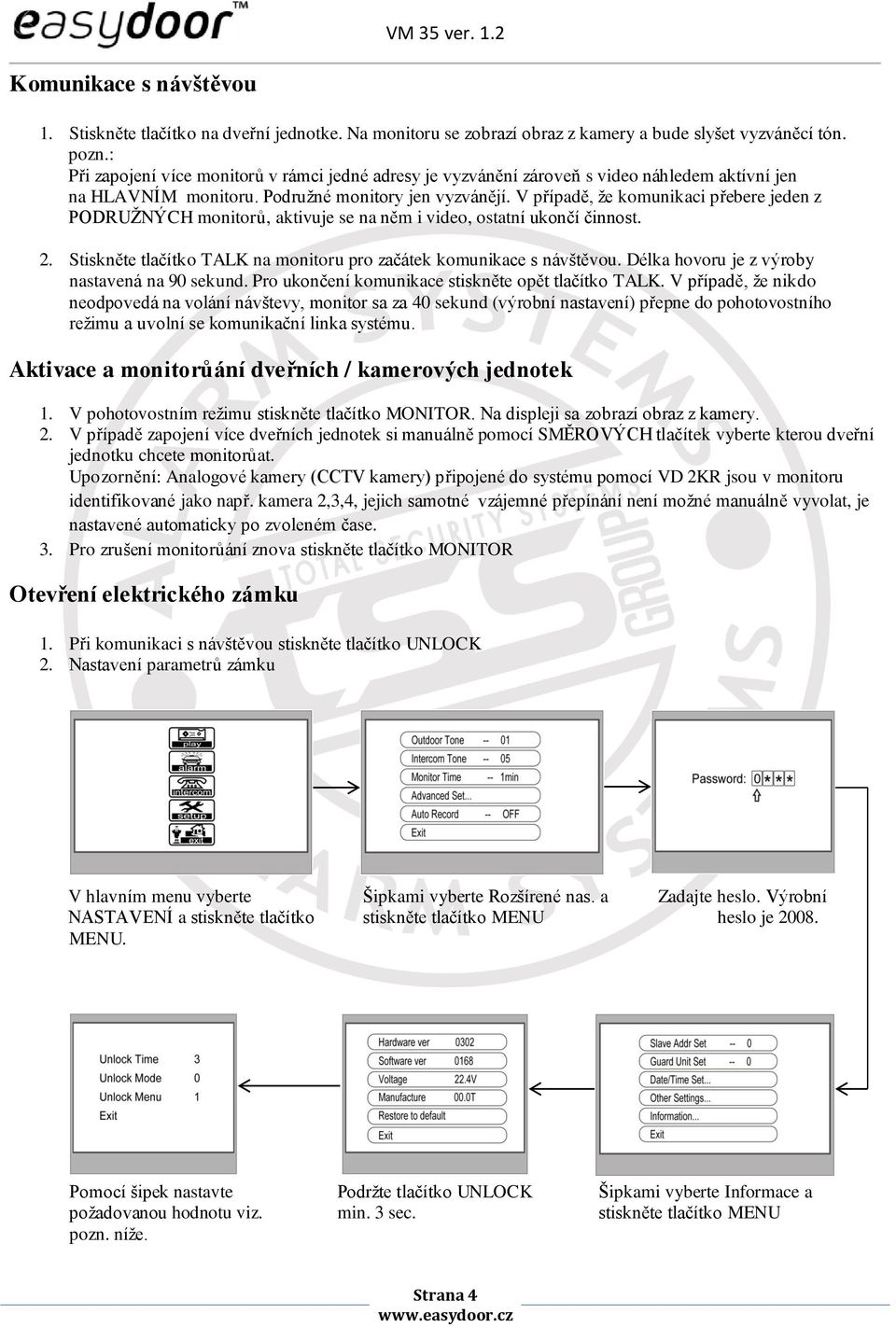

4 Komunikace s návštěvou 1. Stiskněte tlačítko na dveřní jednotke. Na monitoru se zobrazí obraz z kamery a bude slyšet vyzváněcí tón. pozn.: Při zapojení více monitorů v rámci jedné adresy je vyzvánění zároveň s video náhledem aktívní jen na HLAVNÍM monitoru. Podružné monitory jen vyzvánějí. V případě, že komunikaci přebere jeden z PODRUŽNÝCH monitorů, aktivuje se na něm i video, ostatní ukončí činnost. 2. Stiskněte tlačítko TALK na monitoru pro začátek komunikace s návštěvou. Délka hovoru je z výroby nastavená na 90 sekund. Pro ukončení komunikace stiskněte opět tlačítko TALK. V případě, že nikdo neodpovedá na volání návštevy, monitor sa za 40 sekund (výrobní nastavení) přepne do pohotovostního režimu a uvolní se komunikační linka systému. Aktivace a monitorůání dveřních / kamerových jednotek 1. V pohotovostním režimu stiskněte tlačítko MONITOR. Na displeji sa zobrazí obraz z kamery. 2. V případě zapojení více dveřních jednotek si manuálně pomocí SMĚROVÝCH tlačítek vyberte kterou dveřní jednotku chcete monitorůat. Upozornění: Analogové kamery (CCTV kamery) připojené do systému pomocí VD 2KR jsou v monitoru identifikované jako např. kamera 2,3,4, jejich samotné vzájemné přepínání není možné manuálně vyvolat, je nastavené automaticky po zvoleném čase. 3. Pro zrušení monitorůání znova stiskněte tlačítko MONITOR Otevření elektrického zámku 1. Při komunikaci s návštěvou stiskněte tlačítko UNLOCK 2. Nastavení parametrů zámku V hlavním menu vyberte Šipkami vyberte Rozšírené nas. a Zadajte heslo. Výrobní NASTAVENÍ a stiskněte tlačítko stiskněte tlačítko MENU heslo je MENU. Pomocí šipek nastavte Podržte tlačítko UNLOCK Šipkami vyberte Informace a požadovanou hodnotu viz. min. 3 sec. stiskněte tlačítko MENU pozn. níže. Strana 4

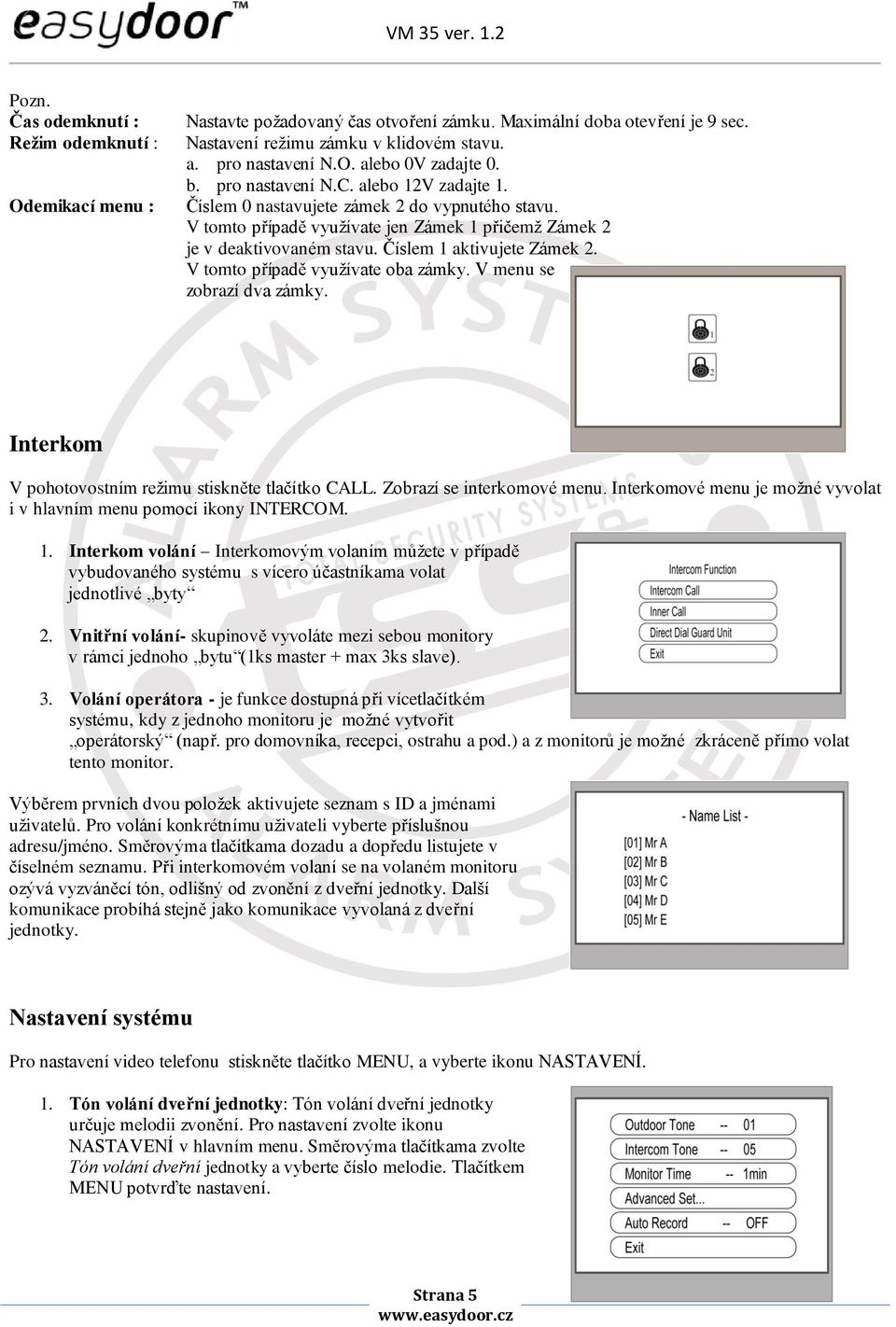

5 Pozn. Čas odemknutí : Režim odemknutí : Odemikací menu : Nastavte požadovaný čas otvoření zámku. Maximální doba otevření je 9 sec. Nastavení režimu zámku v klidovém stavu. a. pro nastavení N.O. alebo 0V zadajte 0. b. pro nastavení N.C. alebo 12V zadajte 1. Číslem 0 nastavujete zámek 2 do vypnutého stavu. V tomto případě využívate jen Zámek 1 přičemž Zámek 2 je v deaktivovaném stavu. Číslem 1 aktivujete Zámek 2. V tomto případě využívate oba zámky. V menu se zobrazí dva zámky. Interkom V pohotovostním režimu stiskněte tlačítko CALL. Zobrazí se interkomové menu. Interkomové menu je možné vyvolat i v hlavním menu pomocí ikony INTERCOM. 1. Interkom volání Interkomovým volaním můžete v případě vybudovaného systému s vícero účastníkama volat jednotlivé byty 2. Vnitřní volání- skupinově vyvoláte mezi sebou monitory v rámci jednoho bytu (1ks master + max 3ks slave). 3. Volání operátora - je funkce dostupná při vícetlačítkém systému, kdy z jednoho monitoru je možné vytvořit operátorský (např. pro domovníka, recepci, ostrahu a pod.) a z monitorů je možné zkráceně přímo volat tento monitor. Výběrem prvních dvou položek aktivujete seznam s ID a jménami uživatelů. Pro volání konkrétnímu uživateli vyberte příslušnou adresu/jméno. Směrovýma tlačítkama dozadu a dopředu listujete v číselném seznamu. Při interkomovém volaní se na volaném monitoru ozývá vyzváněcí tón, odlišný od zvonění z dveřní jednotky. Další komunikace probíhá stejně jako komunikace vyvolaná z dveřní jednotky. Nastavení systému Pro nastavení video telefonu stiskněte tlačítko MENU, a vyberte ikonu NASTAVENÍ. 1. Tón volání dveřní jednotky: Tón volání dveřní jednotky určuje melodii zvonění. Pro nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovýma tlačítkama zvolte Tón volání dveřní jednotky a vyberte číslo melodie. Tlačítkem MENU potvrďte nastavení. Strana 5

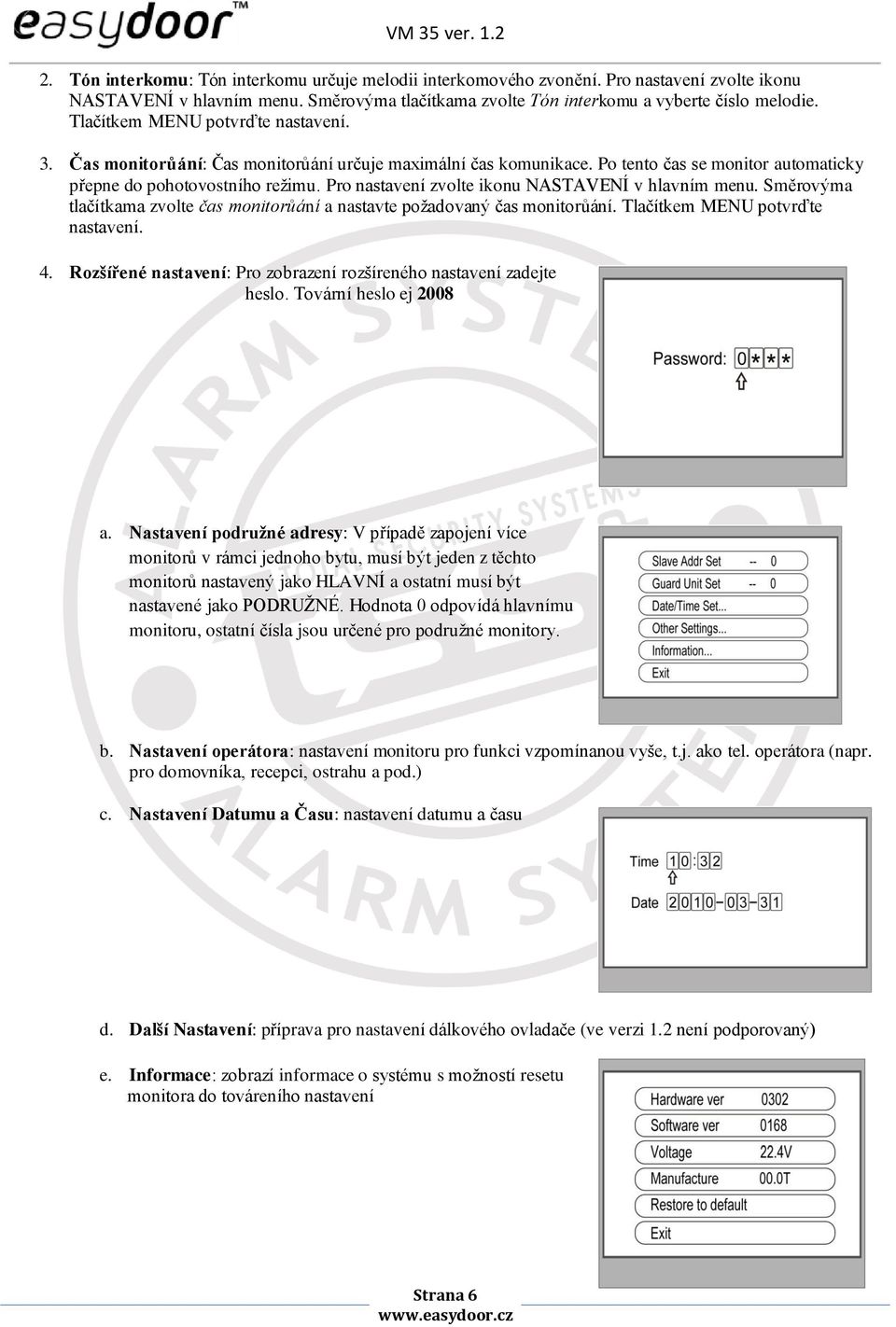

6 2. Tón interkomu: Tón interkomu určuje melodii interkomového zvonění. Pro nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovýma tlačítkama zvolte Tón interkomu a vyberte číslo melodie. Tlačítkem MENU potvrďte nastavení. 3. Čas monitorůání: Čas monitorůání určuje maximální čas komunikace. Po tento čas se monitor automaticky přepne do pohotovostního režimu. Pro nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovýma tlačítkama zvolte čas monitorůání a nastavte požadovaný čas monitorůání. Tlačítkem MENU potvrďte nastavení. 4. Rozšířené nastavení: Pro zobrazení rozšíreného nastavení zadejte heslo. Tovární heslo ej 2008 a. Nastavení podružné adresy: V případě zapojení více monitorů v rámci jednoho bytu, musí být jeden z těchto monitorů nastavený jako HLAVNÍ a ostatní musí být nastavené jako PODRUŽNÉ. Hodnota 0 odpovídá hlavnímu monitoru, ostatní čísla jsou určené pro podružné monitory. b. Nastavení operátora: nastavení monitoru pro funkci vzpomínanou vyše, t.j. ako tel. operátora (napr. pro domovníka, recepci, ostrahu a pod.) c. Nastavení Datumu a Času: nastavení datumu a času d. Další Nastavení: příprava pro nastavení dálkového ovladače (ve verzi 1.2 není podporovaný) e. Informace: zobrazí informace o systému s možností resetu monitora do továreního nastavení Strana 6

7 Nastavení Obrazu a zvuku Při monitorování, nebo při komunikaci stiskněte tlačítko MENU 1. Scéna: nastavení displeje na preddefinované grafické hodnoty (Normálně, Uživatel, Jemně, Jasně). Při změně hodnoty JAS, nebo BARVA se automaticky zmení scéna na Uživatel. 2. Jas: nastavení jasu 3. Barva: nastavení barvy 4. Hlasitost zvonění: nastavení vyzvánění 5. Hlasitost hovoru: nastavení hlasitosti komunikace Způsoby zapojení systému Systém připojujte dvojžilovým kabelem s doporučeným průřezem vodiče 1,5mm, do vzdálenosti max. 150 metrů od dveřní jednotky po poslední monitor. Při použití vodičů s menším průřezem se použitelná vzdálenost úměrně zkracuje. 1 a 2 tlačítková aplikace pro rodinný dům - dvouvodičové připojení - dveřní jednotka jedno a nebo dvojtlačítková - max. 8 video monitorů na jednu dveřní jednotku Více tlačítková aplikace pro bytový dům - dvouvodičové připojení - dveřní jednotka může být max. 32 tlačítková - max. 32 video monitorů na systém - interkom mezi jednotlivými byty - max registrovaných karet pro bezkontaktní RFID přístupový systém Strana 7

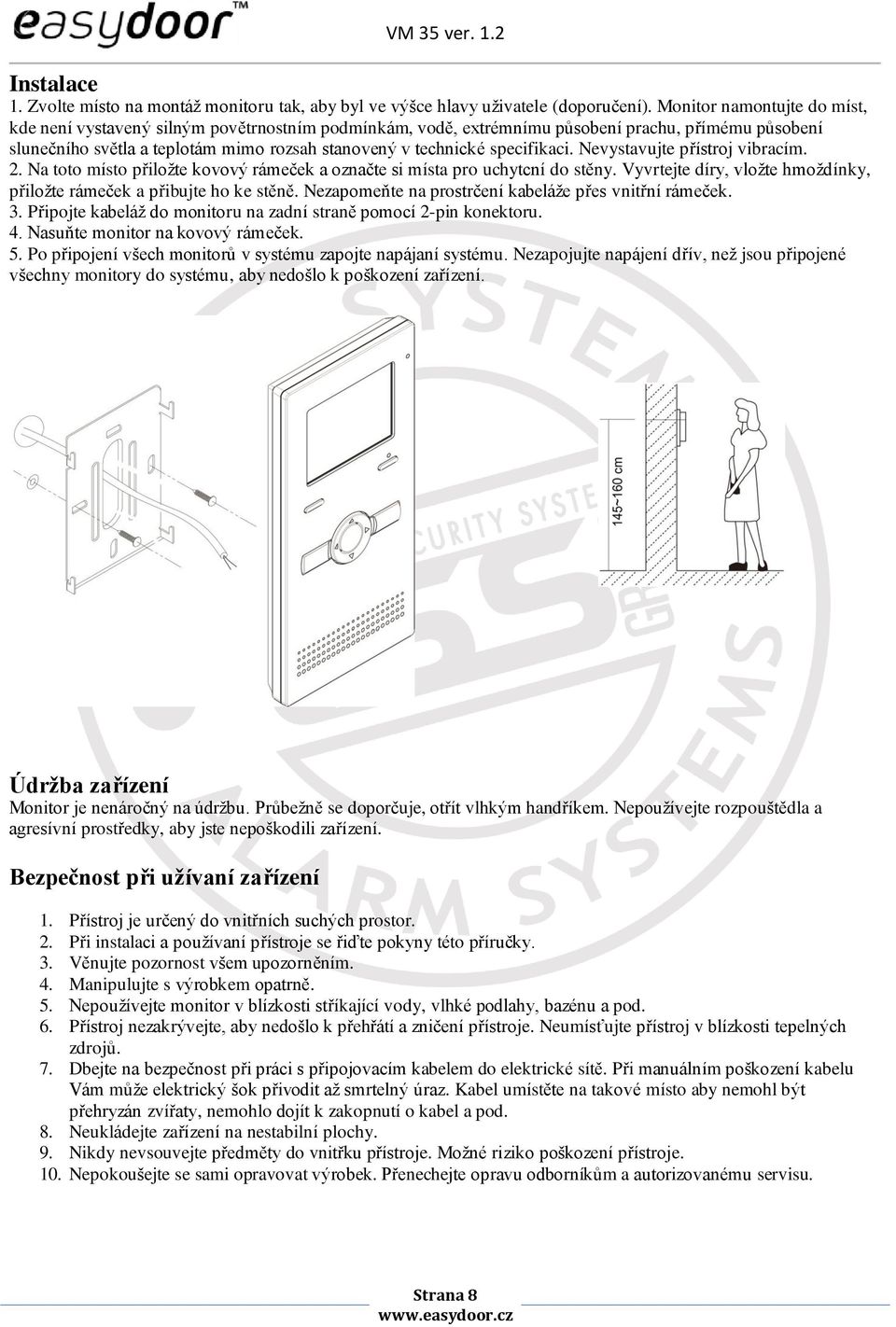

8 Instalace 1. Zvolte místo na montáž monitoru tak, aby byl ve výšce hlavy uživatele (doporučení). Monitor namontujte do míst, kde není vystavený silným povětrnostním podmínkám, vodě, extrémnímu působení prachu, přímému působení slunečního světla a teplotám mimo rozsah stanovený v technické specifikaci. Nevystavujte přístroj vibracím. 2. Na toto místo přiložte kovový rámeček a označte si místa pro uchytcní do stěny. Vyvrtejte díry, vložte hmoždínky, přiložte rámeček a přibujte ho ke stěně. Nezapomeňte na prostrčení kabeláže přes vnitřní rámeček. 3. Připojte kabeláž do monitoru na zadní straně pomocí 2-pin konektoru. 4. Nasuňte monitor na kovový rámeček. 5. Po připojení všech monitorů v systému zapojte napájaní systému. Nezapojujte napájení dřív, než jsou připojené všechny monitory do systému, aby nedošlo k poškození zařízení. Údržba zařízení Monitor je nenáročný na údržbu. Průbežně se doporčuje, otřít vlhkým handříkem. Nepoužívejte rozpouštědla a agresívní prostředky, aby jste nepoškodili zařízení. Bezpečnost při užívaní zařízení 1. Přístroj je určený do vnitřních suchých prostor. 2. Při instalaci a používaní přístroje se řiďte pokyny této příručky. 3. Věnujte pozornost všem upozorněním. 4. Manipulujte s výrobkem opatrně. 5. Nepoužívejte monitor v blízkosti stříkající vody, vlhké podlahy, bazénu a pod. 6. Přístroj nezakrývejte, aby nedošlo k přehřátí a zničení přístroje. Neumísťujte přístroj v blízkosti tepelných zdrojů. 7. Dbejte na bezpečnost při práci s připojovacím kabelem do elektrické sítě. Při manuálním poškození kabelu Vám může elektrický šok přivodit až smrtelný úraz. Kabel umístěte na takové místo aby nemohl být přehryzán zvířaty, nemohlo dojít k zakopnutí o kabel a pod. 8. Neukládejte zařízení na nestabilní plochy. 9. Nikdy nevsouvejte předměty do vnitřku přístroje. Možné riziko poškození přístroje. 10. Nepokoušejte se sami opravovat výrobek. Přenechejte opravu odborníkům a autorizovanému servisu. Strana 8
