1 HEATEST, s. r. o. zkušební laboratoř otopných těles zkušební laboratoř akreditovaná ČIA, reg. č. L1477 Býkev č. p. 84, PSČ , Czech Republic Schválené zkušební místo dle EN 442-2, (ČSN EN 442-2, ) Approved test installation according to EN 442-2, Telefon: Počet stran textu 5 Number of pages: Počet příloh/počet stran 3/3 Number of enclosures/number of pages: PROTOKOL O ZKOUŠCE Č. / TEST REPORT No. ze dne / from: /2015 Objednatel / Customer: MINIB s. r. o. Střešovická 49, Praha 6 Výrobce: MINIB s. r. o. Manufacturer s adress Střešovická 49, Praha 6 Zakázka číslo / Order No: Rámcová objednávka 001/14, Žádost Předmět zkoušky: Subject of the test Zkouška tepelného výkonu otopného tělesa samostojného samotížného konvektoru MINIB SPO 2000 F Test of the heat output of a convector self-standing convector with natural convection MINIB SPO 2000 F Zkušební vzorek (vzorky): Test sample (samples): MINIB SPO 2000 F Datum převzetí vzorků: Date of the sample takeover Datum vykonání zkoušky: Date of the test Zkoušku provedl / Test made by: Pavel Pouche Schválil / Approved by: Ing. Vojtěch Harok ved. laboratoře dne:.. Výtisk č.: 1

2 HEATEST, s. r. o. 005/2015 strana č. 2/5 1. Zkušební zařízení Zkouška tepelného výkonu byla provedena v kalorimetrické komoře odpovídající ČSN EN 442-2, tj. jedná se o komoru s vnitřními rozměry 4 x 4 x 3 m, s vodou chlazenými stěnami s výjimkou zadní stěny. Provedení zkoušky se řídilo Zkušebním postupem P 001 (3. vyd.) tepelný výkon otopných těles. Použitá měřidla jsou přílohou záznamu o měření. The test was made in the calometric chamber corresponding to CSN EN 442-2:2001, i.e. it concerns the chamber with inner dimensions 4 x 4 x 3 m, with water-cooled walls except of the back wall. Performance of the test was controlled with the Test Procedure P 001 (3nd edition) heat output of heating radiators. Measuring tools and devices used for measurement are listed in the enclosure of the measurement record. 2. Předmět zkoušky / Subject of the test Na základě požadavku zákazníka je předmětem zkoušky zjištění tepelného výkonu dodaného vzorku otopného tělesa, samostojného samotížného konvektoru, dle požadavků normy ČSN EN 442-2, čl Heat output of the test sample self-standing convector with natural convection - according to EN 442-2:2001, section Zkušební vzorek (vzorky) / Test sample (samples) poř. č. čís. vzorku bližší popis (typ, název, sestava, uváděné rozměry, povrchu, ventilátor atd.) Samostojný samotížný konvektor MINIB SPO 2000 F 4. Zjištěné hodnoty / Discovered values Vlastnosti zkušebního vzorku zjištěné prohlídkou a měřením s výjimkou tepelného výkonu: poř. č. čís. vzorku popis úpravy povrchu, změřené rozměry, hmotnost, vodní obsah atd Samostojný konvektor samotížný, výměník 2trubkový 15 mm 125 x 42 x 6, mm

3 HEATEST, s. r. o. 005/2015 strana č. 3/5 5. Popis umístění a připojení zkušebního vzorku / Description of placement and connection of the test sample 5.1 Umístění v komoře / seating of chamber Konvektor byl uložen v komoře osou výměníku 500 mm od zadní stěny, symetricky k ose komory. The convector was installed in the testing chamber so as the axis of the coil was 500 mm from the rear wall of the chambre, symetrically. 5.2 Připojení zkušebního vzorku / test sample connected Zkušební vzorek byl připojen (při pohledu k zadní stěně) zleva. The testing sample was connected (looking to towards the rear wall of the chamber) from the left. 6. Odchylky v průběhu zkoušky / Deviations observed during testing Nebyly zjištěny. None.

4 Výkon / heat output (W) HEATEST, s. r. o. 005/2015 strana č. 4/5 7. Výsledky zkoušky / Test results Číslo vzorku / identification tag: Jmenovitý rozdíl středních teplot vody a vzduchu / Nominal difference of mean water and air temperature D T (K) Jmenovité okrajové podmínky měření / Nominal boundary conditions of measurement Stř. teplota vody /vzt. vzduch / Water/air temperature ( C) Průtok vody / Water flow rate (kg/s) MINIB SPO 2000 F Jmenovitý tepelný výkon odvozený z charakteristické rovnice / nominal heat output derived from the charact. formula F = K M * D T n (W) K M = 4,9374 n = 1, /20 426, /20 0, ,2 Tepelný výkon z jednoho měření / Heat output from one measurement F jednostavový (W) Nejistota údajů / data uncertainty *) 60 80/ ,1 - S K = 0 n P = 0,75 *) Uvádí se pouze v případě požadavku zákazníka, jedná se o rozšířenou nejistotu měření s koeficientem k=2, která odpovídá pravděpodobnosti pokrytí asi 95% / It is only listed in case of the customer's requirement Teplotní rozdíl / temperature difference (K) Záznam naměřených hodnot je uveden v příloze č. 1.

5 HEATEST, s. r. o. 005/2015 strana č. 5/5 8. Prohlášení / Statement Výsledky zkoušek se týkají pouze předmětu zkoušky a nenahrazují jiné dokumenty (např. správního charakteru), které jsou požadovány orgány státního odborného dozoru, podle zvláštních předpisů. Jako podklad pro certifikaci výrobku může být protokol použit pouze v případě: a) splňuje-li v něm obsažený výběr zkoušených vzorků požadavky normy ČSN EN 442-2, b) nebo spolu s dalšími protokoly s nimiž je podmínka výběru zkoušených vzorků dle požadavků normy ČSN EN splněna Splnění těchto podmínek posuzuje certifikační orgán. Protokol o zkoušce je možné kopírovat pouze celý. Kopie dílčích částí protokolu mohou být pořizovány jen s písemným souhlasem zkušební laboratoře. Test results only concern the object of testing and do not substitute other documents (e.g. of the administration character), which are required by authorities of the state professional supervision according to special regulations. The test protocol can be only copied as the whole one. Copies of sublayers of the protocol can be only made with the written approval of the test lab.

6 HEATEST, s. r. o. 005/2015 příloha č. 1 1/1 Příloha č. 1 výsledky měření Symbol Symbole Symbol Jednotka Unit Einheit Měřící bod Measuring point Messpunkt MINIB SPO 2000 F Datum zkoušky Date Prüfdatum Jmenovitý teplotní rozdíl Nominal excess temperature Nennübertemperatur Tlak vzduchu Air pressure Luftdruck Vztažná teplota vzduchu Reference air temperature Bezugslufttemperatur Vstupní teplota Water inlet temperature Vorlauftemperatur Výstupní teplota Water outlet temperature Rücklauftemperatur Ochlazení vody Temperature difference Temperaturunterschied Entalpie vstupní vody Inlet water enthalpy Enthalpie im Vorlauf Entalpie výstupní vody Outlet water enthalpy Enthalpie im Rücklauf Střední teplota vody Mean water temperature Mittlere Wassertemperatur Teplotní rozdíl Excess temperature Übertemperatur Průtok vody (hmotnostní) Water flow rate Wägeverfahren Wasserstrom Tepelný výkon měřený Thermal output measured Wärmeleistung (gemessen) Tepelný výkon korigovaný na tlak vzduchu Thermal output corrected for barometric pressure influence Wärmeleistung mit Luftdruckkorrektur D T n K p kpa 99,22 99,16 99,16 t C 19,68 20,27 20,00 t 1 C 52,46 74,67 85,92 t 2 C 47,39 64,93 73,45 t 1 - t 2 C 5,06 9,75 12,47 h 1 h 2 J/kg J/kg t m C 49,93 69,80 79,69 D T K 30,25 49,53 59,69 q m kg/s 0, , ,01978 F me W 424,2 811,1 1032,7 F 101,325 W 430,9 824,3 1049,6 Výsledky měření se vztahují výhradně na měřené vzorky S K = 0 The results of the test refer only to the test samples n P = 0,75 Die Prüfergebnisse bezeihen sich ausschliesslich auf die Prüfgegenstände Výpočet proveden na základě hodnoty For specific heat capacity Für Wärmekapazität c=4186 J/kg*K

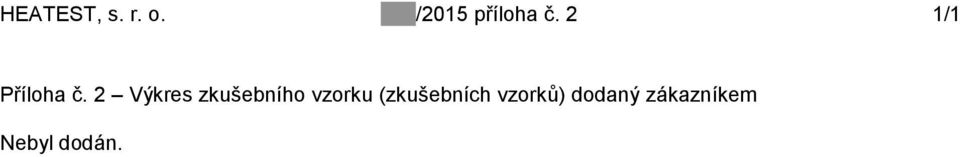

7 HEATEST, s. r. o. 005/2015 příloha č. 2 1/1 Příloha č. 2 Výkres zkušebního vzorku (zkušebních vzorků) dodaný zákazníkem Nebyl dodán.

8 HEATEST, s. r. o. 005/2015 příloha č. 3 1/1 Příloha č. 3 fotografický záznam zkušebního vzorku (zkušebních vzorků) MINIB SPO 2000 F
