1 Kladečské plány

2 K realizaci je cesta dlouhá

3 Nezbytné je vyřešit mnoho detailů

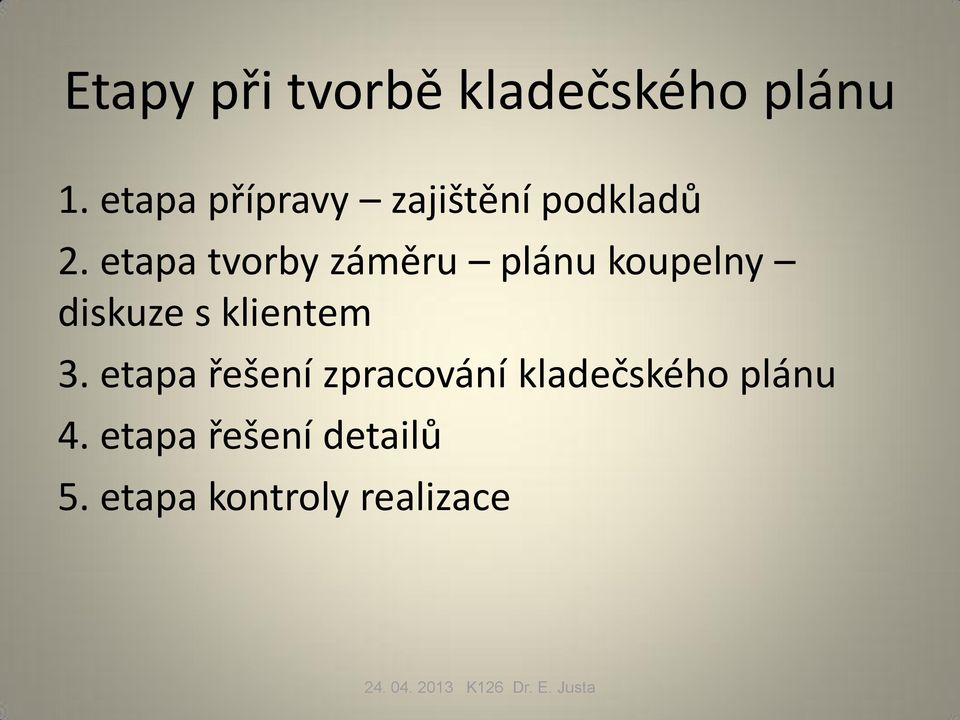

4 Etapy při tvorbě kladečského plánu 1. etapa přípravy zajištění podkladů 2. etapa tvorby záměru plánu koupelny diskuze s klientem 3. etapa řešení zpracování kladečského plánu 4. etapa řešení detailů 5. etapa kontroly realizace

5 Co je kladečský plán Nástroj pro správnou realizaci pokládky Řešení detailů při pokládce Rozvržení obkladových prvků Jedna z cest ke kvalitě

6 Etapa přípravy

7 Vizualizace versus kladečský plán Důležitá poznámka Vizualizace je orientační ukázka budoucího řešení Podle vizualizace se tvoří kladečský plán Vizualizace nenahrazuje kladečský plán

8 Co potřebujeme k vytvoření kladečského plánu Pro zpracování návrhu je nutno dodat základní rozměry Stavební výkres v měřítku min. 1:50 Vnitřního prostoru koupelny od ruky, avšak dostatečně okótovaným ve formátu A4 Rozměry musí být skutečné!!!! Pozor na rozdíly mezi projektem a skutečností Respektovat dilatace nejen v konstrukci

1:50 Vnitřního prostoru koupelny od ruky, avšak dostatečně okótovaným ve formátu

9 Předané podklady musí obsahovat PŮDORYS MÍSTNOSTI: vnitřní šířku a délku místnosti VÝŠKU MÍSTNOSTI: světlou výšku místnosti od podlahy ke stropu DVEŘE: šířku a směr otevírání dveří, příp. barvu dveří vzdálenost dveří z pravé i levé stany k přiléhajícím stěnám

podlahy ke stropu DVEŘE: šířku a směr otevírání dveří, příp.

10 Předané podklady musí obsahovat OKNA šířku a výšku oken, výšku parapetu, hloubku ostění, příp. barvu oken. vzdálenost oken z pravé i levé stany k přiléhajícím stěnám

11 Předané podklady musí obsahovat PODKROVÍ: u podkrovních místností je nutný okótovaný řez krovem ze staveb. výkresu, v případě ručního zakreslení je potřeba okótovat výšku od země ke krovu v začátku zkosení, délku zkosení a výšku od země ke krovu v nejvyšším bodě zkosení (nejlépe doplnit fotografií s popisem) polohu střešního okna nebo vikýře s jeho rozměry

výkresu, v případě ručního zakreslení je potřeba okótovat výšku od země ke krovu v

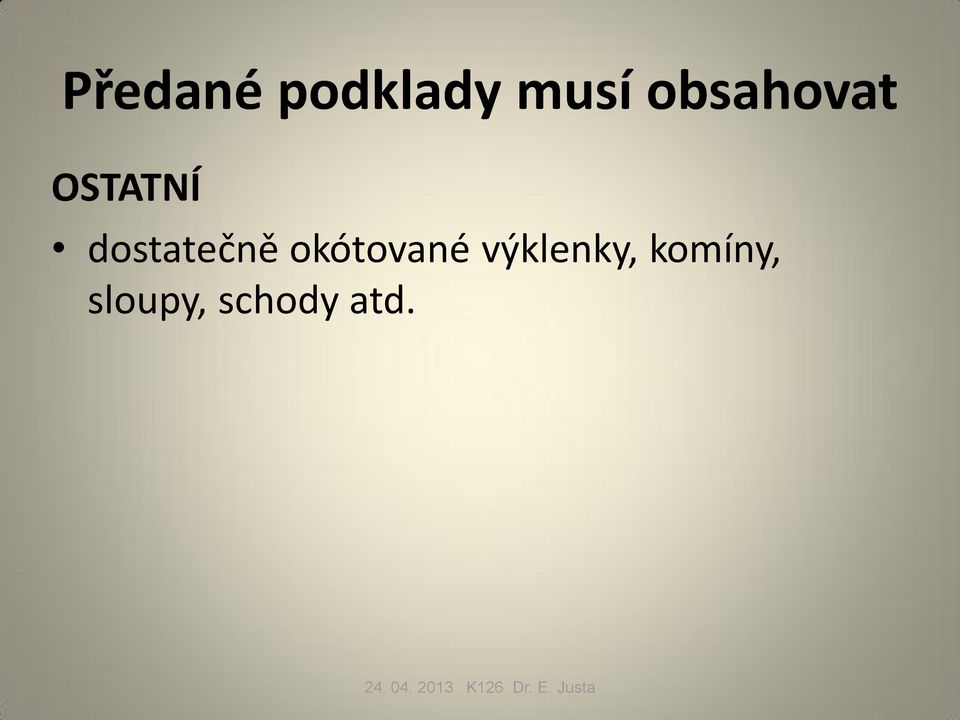

12 Předané podklady musí obsahovat OSTATNÍ dostatečně okótované výklenky, komíny, sloupy, schody atd.

13 Předané podklady musí obsahovat Další stavební výkresy Rozvody vody a odpady Rozvody topení, vč. podlahového topení Rozvody elektro Rozvody slaboproudé TV, internet

14 Předané podklady musí obsahovat ZAŘIZOVACÍ PŘEDMĚTY- soupis zařizovacích předmětů, které chcete do koupelny umístit a jejich přesnou polohu Vana, Sprchový kout, parní kabina Umyvadlo umyvadla Klozet, bidet Vodovodní armatury (typy podle sanitární keramiky Osvětlení vč. LED osvětlení TV, internet, rozhlas apod.

Sprchový kout, parní kabina Umyvadlo umyvadla Klozet, bidet Vodovodní

15 Předané podklady musí obsahovat OBKLADY, DLAŽBY vybranou sérii obkladů a dlažeb (výrobce, série, formát) barva obkladu a dlažby typ dekoračních prvků a bordur přesné schématu pokládky obkladů a dlažeb a výšku obložení požadavek na předezdívky WC tzv. předstěnová příprava poličky, niky atd.

prvků a bordur přesné schématu pokládky obkladů a dlažeb a výšku

16 Postačují tyto údaje? Je vhodné mít check list s informacemi o provozu a požadavky na vybavení koupelny Kolik osob ji bude využívat Rodiče děti prarodiče- single (muž/žena) Jaký životní rytmus je v domácnosti

17 Etapa tvorby záměru

18 Pokud máme všechny údaje můžeme začít Nejprve je vhodná skica půdorysu rukou nebo na PC jako základ vizualizace Nebojte se skicovat od ruky když jste v přímém kontaktu s klientem Jde o rozvržení předmětů v koupelně Vymezení komunikačních koridorů

skicovat od ruky když jste v přímém kontaktu s klientem Jde o

19 Rodinná koupelna

20 Správné dimenzování

21 Co všechno musí splnit

22 Dostatek úložných prostor

23 SPORTSMAN moje koupelna pro fit

24 Prostor pro odpočinek

25 Koupelna pro pár

26 Můžeme si dovolit XXL prostor

27 Počty zařizovacích předmětů

28 Faktory ovliňující dimenzování koupelny

29 Ergonomická hlediska

30 Minimální plochy a provozní plochy

31 Mohou se překrývat většinou jsme v koupelně sami

32 Nyní začínáme s navrhováním Pomocí vizualizace Ručně -to se cení

39 Etapa řešení zpracování kladečského plánu

40 Jak kreslíme kladečský plán Ručně Pomocí vhodného SW Arcon, Visoft, Palette CAD, Maticad, CADDECOR, AUTO CAD a další SW současně jde i o vizualizační SW Pomocí SW + ručně kolorovaný Proč ručně kreslený Jde o psychologický přístup ke klientovi více si váží práce V některých případech postačuje skica se základními údaji Návrh zpracováváme ve více variantách

41 Zásady pokládky Když budeme mít vyřešenu volbu provozu koupelny, hmot, barev Přikročíme k volbě formátů a její pokládce - je vhodné se držet ukázek v katalogu, Nezapomenout na MODULARITU (viz. dále) Symetrii na stěnách, podlahách Řešení obkladů na sloupech Řešení umístění dekorativních prvků listely Řešení detailů např. obklad vany, rohy, lišty

49 Základem je skladebný rozměr

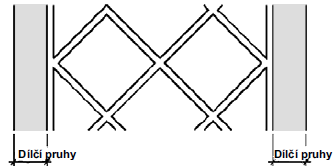

50 Průběhy spár Rovnoběžný průběh spár s 1 dílčím pruhem Rovnoběžný průběh spár se 2 dílčími pruhy Diagonální průběh spár se 2 dílčími pruhy

51 Nejsou započítané spáry

52 Příliš mnoho vad

53 Proč je tom špatně? Deklarovaný rozměr je např. 300 x 600 mm Každý výrobce má svoji modulovou řadu a v návaznosti na úpravy rozměrů, např. kalibrací nebo rektifikací bude skutečný rozměr např. 297 x 597 mm nebo také více 301 x 601 mm Plánovaná spára bude vzhledem k velikosti formátu 2 mm Skladebný rozměr bude 299 x 599mm a nikoli 300x600mm chybí 1 mm, který nakumuluje U vytápěné podlahy se musí počítat se spárou u stěny min mm

54 Kladečský plán byl, ale

61 Rozvržení pokládky na podlaze

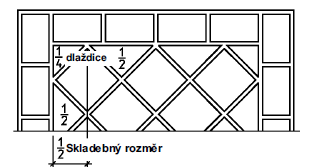

64 Diagonální pokládka Začíná se s ½ rozměru Začíná se s ¼ rozměru

65 Šířka rámování Nevyrovnané Vyrovnané

72 Kladečský plán jinak Nemusí jít vždy o přesnou výkresovou dokumentaci Postačují dobře zpracované naskicované výkresy

76 Kombinace materiálů při pokládce Nezapomenout na přechodové lišty a dilatační lišty

78 Začínáme od těžiště plochy

79 Pravidelný půdorys

81 Nepravidelný půdorys

82 Obklad stěn

83 Obklad rohů

84 Směr pokládky

85 Jak na výklenky

86 Řešení obestavby vany

87 Vana pod obklad!

89 Hydroizolace, pružné spoje, dilatace ČSN čl.53 V prostorech, kde má být položena dlažba, se nejdříve provede obklad stěn. Dlažba se pod obklad zasunuje.

90 Principiální řešení hydroizolace

91 Co s námi udělají formáty

92 Nabídka je velká

94 Kompozice do toho nepletu

95 Nebát se dělat skladby a řezat

96 Pozor na modularitu prvků

97 Správná modularita

100 Vytvoření hrany v rozích

101 Spáry 1. Obklady byl beze spár! Zapomeňte 2. Platí zde fyzikální zákony ve vztahu k velkým formátům Předpis v Německu udává: Při velikosti hrany desky nad 600 mm a tl. 8 mm musí být minimální technologická spára min. 3 mm

102 Nesmí to dopadnou takto

103 Etapa dozoru Nepodceňovat Tvořivost ostatních je velká

104 Kontrola rovinnosti a přesahu Přesahy 1 mm max. u spár < 6 mm širokých 2 mm max. u spár 6 mm širokých Rovinnost ± 3 mm/2 latí + tolerance dlažeb

105

106 Výsledek položení křivých dlaždic špínu nelze ČSN strojně uklidit bod přesahy

107

108 Nepodléhejte depresi, že je to složité

109 Děkuji za pozornost Dr. Eduard Justa Ceramic Consulting Services Znalecká kancelář v oboru obkládání a stavební keramiky Člen Cechu obkladačů ČR Tel eduard.justa@seznam.cz
