1 D.1 TECHNICKÁ ZPRÁVA Obsah: 1. Účel objektu 2. Zásady architektonického, funkčního a dispozičního řešení 3. Kapacitní bilance prostorů, orientace na světové strany, denní osvětlení, oslunění 4. Technické a konstrukční řešení objektu 5. Tepelně-technické vlastnosti stavebních konstrukcí 6. Způsob založení 7. Vliv objektu a jeho užívání na životní prostředí 8. Dopravní řešení 9. Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření 10. Informace o dodržení obecných požadavků na výstavbu

2 1. Účel objektu Předmětem projektové dokumentace jsou stavební úpravy a nástavba objektu č.p. 26 v Železném na pozemku parc.č 113/2 a 107/1 v k.ú. Železné. Parcela i objekt jsou ve vlastnictví stavebníka. Výše uvedený objekt se nachází v zastavěném území obce Železné. 2. Zásady architektonického, funkčního a dispozičního řešení Jedná se o stavební úpravy a nástavbu objektu občanské vybavenosti na pozemku stavebníka. Základním záměrem stavebníka je oprava technického stavu budovy a to především jejího stropu a krovu, který je v havarijním stavu. Navrhované řešení je celkové odstranění střešní krytiny, krovu a stropu. Vzhledem k takto obsáhlým plánovaným stavebním úpravám objektu se stavebník rozhodl k využití nově vzniklého podkrovního prostoru nad objektem. Tento prostor nebude s přízemím komunikačně propojen, vstup do něj budou zajišťovat nové venkovní ocelové schodiště a vchodové dveře, které jsou umístěné v nově realizovaném štítě objektu. Využití nového podkrovního prostoru bude pro potřeby MHJ HS Železné jako klubovna. Dispoziční uspořádání jednotlivých podlaží je patrné z výkresové části dokumentace. 3. Kapacitní bilance prostorů, orientace na světové strany, denní osvětlení, oslunění Plocha pozemku parc.č. 113/2: 69,0 m 2 Plocha pozemku parc.č. 107/1: 1.173,0 m 2 Zastavěná plocha objektu č.p. 26: 64,88 m 2 Obestavěný prostor: 402,26 m 3 4. Technické a konstrukční řešení objektu 4.0 Bourací práce Bourací práce na objektu budou probíhat ručně s použitím ručního a elektrického nářadí. Nejdříve se provede sundání střešní krytiny. Potom proběhne rozebrání dřevěného krovu včetně laťování. Poté se přistoupí k odbourání stávajících půdních nadezdívek a odstranění stávajícího dřevěného stropu nad celým objektem. Všechna stavební suť vzniklá při demolici objektu bude naložena a odvezena na skládky určené k ukládání požadovaných druhů odpadů (sutí). Při veškerých demoličních pracích se budou dodržovat bezpečnostní předpisy předepsané pro demoliční práce, za které bude zodpovědná odborná stavební dodavatelská firma. 4.1 Výkopové a zemni práce Výkopy budou realizovány v zemině soudržné 3. třídy těžitelnosti, výkopy základových konstrukcí budou provedeny strojně s dodatečným ručním začištěním. Získaná zemina z výkopu bude odvezena na předem určenou skládku. Z důvodu neprovedení geologického a hydrogeologického průzkumu podloží je nutné při provádění zemních prací vyhodnotit zjištěné skutečnosti, zejména pak problematiku úrovně hladiny podzemní vody, její případnou agresivitu a charakteristiku podloží z hlediska únosnosti. Na základě výše uvedených poznatků může dojít ke změně řešení základových konstrukcí!!!

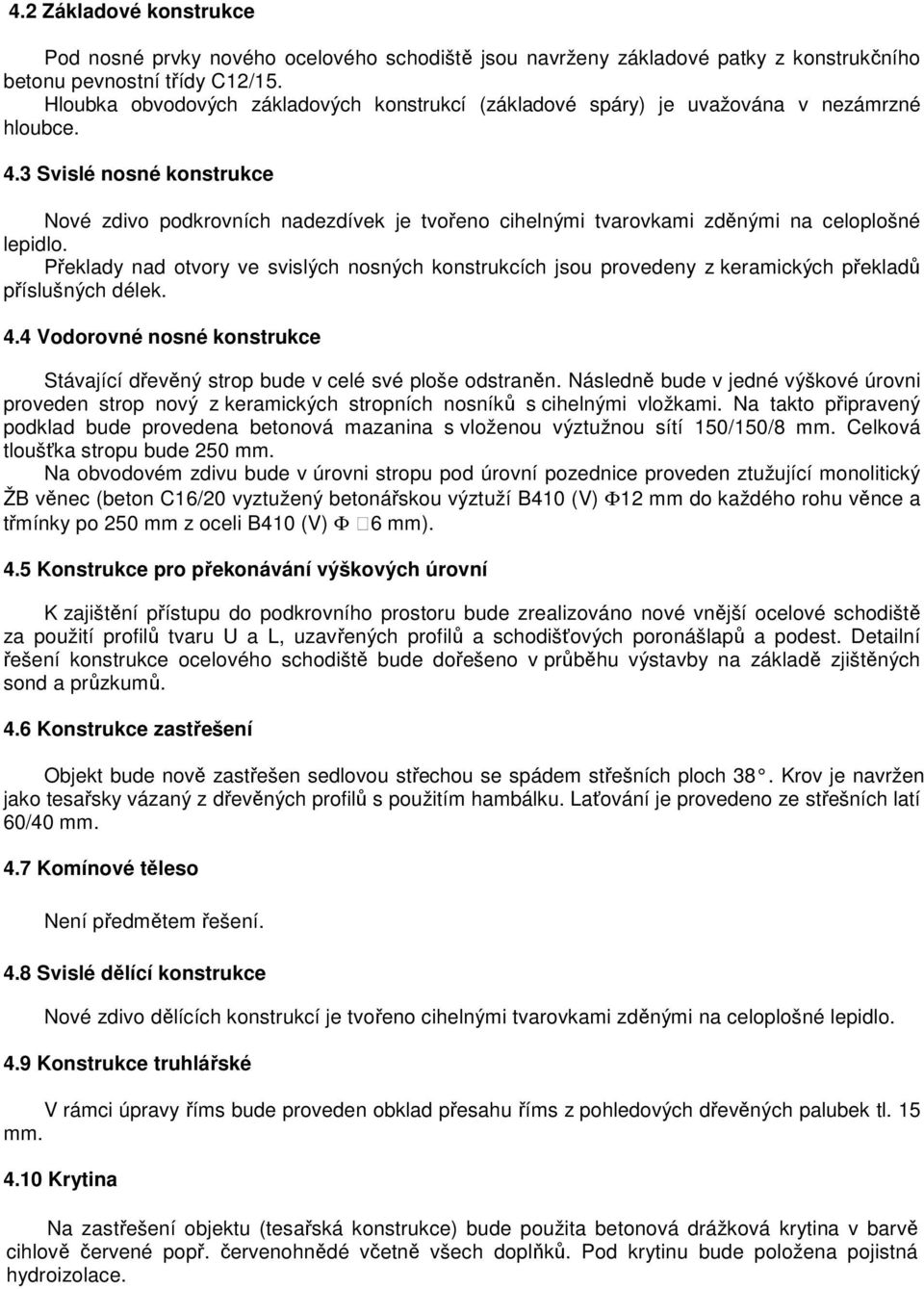

3 4.2 Základové konstrukce Pod nosné prvky nového ocelového schodiště jsou navrženy základové patky z konstrukčního betonu pevnostní třídy C12/15. Hloubka obvodových základových konstrukcí (základové spáry) je uvažována v nezámrzné hloubce. 4.3 Svislé nosné konstrukce Nové zdivo podkrovních nadezdívek je tvořeno cihelnými tvarovkami zděnými na celoplošné lepidlo. Překlady nad otvory ve svislých nosných konstrukcích jsou provedeny z keramických překladů příslušných délek. 4.4 Vodorovné nosné konstrukce Stávající dřevěný strop bude v celé své ploše odstraněn. Následně bude v jedné výškové úrovni proveden strop nový z keramických stropních nosníků s cihelnými vložkami. Na takto připravený podklad bude provedena betonová mazanina s vloženou výztužnou sítí 150/150/8 mm. Celková tloušťka stropu bude 250 mm. Na obvodovém zdivu bude v úrovni stropu pod úrovní pozednice proveden ztužující monolitický ŽB věnec (beton C16/20 vyztužený betonářskou výztuží B410 (V) Φ12 mm do každého rohu věnce a třmínky po 250 mm z oceli B410 (V) Φ 6 mm). 4.5 Konstrukce pro překonávání výškových úrovní K zajištění přístupu do podkrovního prostoru bude zrealizováno nové vnější ocelové schodiště za použití profilů tvaru U a L, uzavřených profilů a schodišťových poronášlapů a podest. Detailní řešení konstrukce ocelového schodiště bude dořešeno v průběhu výstavby na základě zjištěných sond a průzkumů. 4.6 Konstrukce zastřešení Objekt bude nově zastřešen sedlovou střechou se spádem střešních ploch 38. Krov je navržen jako tesařsky vázaný z dřevěných profilů s použitím hambálku. Laťování je provedeno ze střešních latí 60/40 mm. 4.7 Komínové těleso Není předmětem řešení. 4.8 Svislé dělící konstrukce Nové zdivo dělících konstrukcí je tvořeno cihelnými tvarovkami zděnými na celoplošné lepidlo. 4.9 Konstrukce truhlářské V rámci úpravy říms bude proveden obklad přesahu říms z pohledových dřevěných palubek tl. 15 mm Krytina Na zastřešení objektu (tesařská konstrukce) bude použita betonová drážková krytina v barvě cihlově červené popř. červenohnědé včetně všech doplňků. Pod krytinu bude položena pojistná hydroizolace.

4 4.11 Izolace Proti srážkové vodě Odvedení srážkové vody z plochy střechy je skládanou střešní krytinou, následně přes podokapní žlaby a svody do dešťové kanalizace Izolace tepelné Část fasády objektu (nové podkrovní zdivo a ŽB věnce) bude celoplošně kontaktně zateplena polystyrenem EPS 100 F tl. 120 mm Podlahové konstrukce Nová podlaha v přízemí se bude provádět, po vybourání stávající skladby, pouze v požární zbrojnici a to v podobě drátkobetonu tl. 120 mm. Na WC přístupném z požární zbrojnice je uvažována nová keramická dlažba. V podkrovním prostoru bude prozatím podlahu tvořit betonová mazanina Výplně otvorů Nové vstupní dveře do podkrovního prostoru budou z plastových profilů s celoobvodovým kováním. Případné prosklení bude provedeno neprůhledným izolačním bezpečnostním dvojsklem (koeficient prostupu tepla zasklení U = 1,1 W/m 2 K). Střešní okna jsou uvažována bezúdržbová kyvná s horním ovládáním. Stávající oknov přízemí bude vyměněno za okno protipožární EI 30 DP3-C se samozavíračem ovládaným čidlem v šatně. Čidlo bude napájeno ze sitě a záložním zdrojem (UPS s kapacitou na 45 min.) 4.14 Klempířské výrobky Klempířské výrobky budou provedeny dle platných ČSN z titanzinkového plechu bez další povrchové úpravy Povrchové úpravy Vnější Venkovní omítka silikonová zatíraná se zrnitostí minimálně 1,5 mm (barevné řešení dle požadavků investora). Sokl objektu zůstává beze změny kamenné zdivo. Nátěry truhlářských konstrukcí (dřevěný obklad říms) lazurovací laky Vnitřní Omítky vápenné štukové (velikost zrna 0,7 mm) s malířskou úpravou na bázi vápna. V rámci nových vnitřních omítek budou zabudovány ocelové pozinkované podmítkové rohy. Detail přechodu vnitřní omítky na rám výplní vnějších otvorů bude řešen systémovými začisťovacími profily. Na WC přístupném z požární zbrojnice je uvažován nový keramický obklad do výšky 1600 mm Vnitřní vodovod Nové rozvody vody budou napojeny na stávající rozvody v objektu a budou vedeny v drážkách pod omítkami. Nové zařizovací předměty a armatury na WC budou rozmístěny dle výkresové dokumentace.

5 4.17 Vnitřní kanalizace Nové kanalizační rozvody budou napojeny na stávající rozvody kanalizace. Dešťové vody budou svedeny do stávající přípojky dešťové kanalizace Vnitřní elektroinstalace Měření spotřeby elektrické energie zůstává původní na stávajícím místě. Nové elektro rozvody budou napojeny na stávající rozvody v objektu a budou vedeny v drážkách pod omítkami. Veškeré el. spotřebiče umístěny a provozovány dle ČSN a návodů výrobce. U kolaudace (u závěrečné kontrolní prohlídky) musí být předložena revizní zpráva elektroinstalace a hromosvodu Plynoinstalace Měření spotřeby plynu bude původní na stávajícím místě. Rozvody plynu zůstávají stávající beze změn, nově budou vytaženy rozvody do podkrovního prostoru k plynovému kotli ÚT Vytápění Nové elektro rozvody budou napojeny na stávající rozvody v objektu a budou vedeny v drážkách pod omítkami. U kolaudace (u závěrečné kontrolní prohlídky) musí být předložena revizní zpráva elektroinstalace Příprava teplé vody Příprava TV je zajištěna novým kombinovaným plynovým kotlem Přípojka vody Bude využita stávající přípojka k objektu beze změn Přípojka kanalizační splašková a dešťová Budou využity stávající přípojky k objektu beze změn Přípojka plynu Bude využita stávající přípojka k objektu beze změn Přípojka NN Bude využita stávající přípojka k objektu beze změn Oplocení pozemku, povrchové úpravy okolí stavby Zůstávají stávající beze změn. 5. Tepelně-technické vlastnosti stavebních konstrukcí Na objekt nemusí být dle zákona č. 177/2006 Sb. vypracován Průkaz energetické náročnosti. 6. Způsob založení Viz. 4.1
