Hoval Uno-3 (50-90) Nízkoteplotní kotel pro spalování oleje / plynu Popis výrobku ČR

Transkript

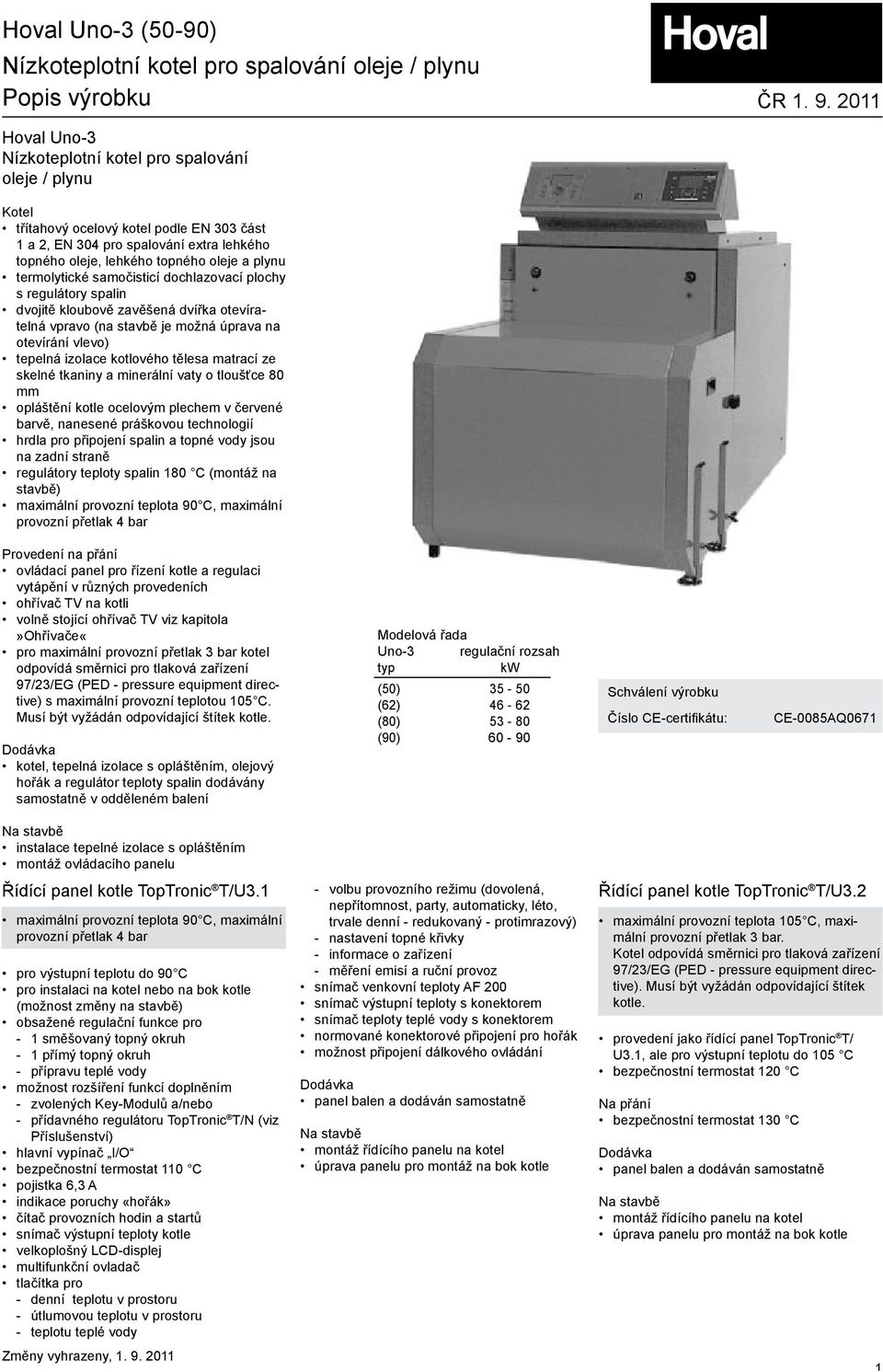

1 Nízkoteplotní kotel pro spalování oleje / plynu Popis výrobku ČR Hoval Uno-3 Nízkoteplotní kotel pro spalování oleje / plynu Kotel třítahový ocelový kotel podle EN 303 část 1 a 2, EN 304 pro spalování extra lehkého topného oleje, lehkého topného oleje a plynu termolytické samočisticí dochlazovací plochy s regulátory spalin dvojitě kloubově zavěšená dvířka otevíratelná vpravo (na stavbě je možná úprava na otevírání vlevo) tepelná izolace kotlového tělesa matrací ze skelné tkaniny a minerální vaty o tloušťce 80 mm opláštění kotle ocelovým plechem v červené barvě, nanesené práškovou technologií hrdla pro připojení spalin a topné vody jsou na zadní straně regulátory teploty spalin 180 C (montáž na stavbě) maximální provozní teplota 90 C, maximální provozní přetlak 4 bar Provedení na přání ovládací panel pro řízení kotle a regulaci vytápění v různých provedeních ohřívač TV na kotli volně stojící ohřívač TV viz kapitola»ohřívače«pro maximální provozní přetlak 3 bar kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive) s maximální provozní teplotou 105 C. Musí být vyžádán odpovídající štítek kotle. Dodávka kotel, tepelná izolace s opláštěním, olejový hořák a regulátor teploty spalin dodávány samostatně v odděleném balení Modelová řada Uno-3 regulační rozsah typ kw (50) (62) (80) (90) Schválení výrobku Číslo CE-certi kátu: CE-0085AQ0671 Na stavbě instalace tepelné izolace s opláštěním montáž ovládacího panelu Řídící panel kotle TopTronic T/U3.1 maximální provozní teplota 90 C, maximální provozní přetlak 4 bar pro výstupní teplotu do 90 C pro instalaci na kotel nebo na bok kotle (možnost změny na stavbě) obsažené regulační funkce pro - 1 směšovaný topný okruh - 1 přímý topný okruh - přípravu teplé vody možnost rozšíření funkcí doplněním - zvolených Key-Modulů a/nebo - přídavného regulátoru TopTronic T/N (viz Příslušenství) hlavní vypínač I/O bezpečnostní termostat 110 C pojistka 6,3 A indikace poruchy «hořák» čítač provozních hodin a startů snímač výstupní teploty kotle velkoplošný LCD-displej multifunkční ovladač tlačítka pro - denní teplotu v prostoru - útlumovou teplotu v prostoru - teplotu teplé vody - volbu provozního režimu (dovolená, nepřítomnost, party, automaticky, léto, trvale denní - redukovaný - protimrazový) - nastavení topné křivky - informace o zařízení - měření emisí a ruční provoz snímač venkovní teploty AF 200 snímač výstupní teploty s konektorem snímač teploty teplé vody s konektorem normované konektorové připojení pro hořák možnost připojení dálkového ovládání Dodávka panel balen a dodáván samostatně Na stavbě montáž řídícího panelu na kotel úprava panelu pro montáž na bok kotle Řídící panel kotle TopTronic T/U3.2 maximální provozní teplota 105 C, maximální provozní přetlak 3 bar. Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. provedení jako řídící panel TopTronic T/ U3.1, ale pro výstupní teplotu do 105 C bezpečnostní termostat 120 C Na přání bezpečnostní termostat 130 C Dodávka panel balen a dodáván samostatně Na stavbě montáž řídícího panelu na kotel úprava panelu pro montáž na bok kotle 1

2 Nízkoteplotní kotel pro spalování oleje / plynu Popis výrobku Ovládací panel kotle s termostaty T 2.2 maximální provozní teplota 90 C, maximální provozní přetlak 4 bar pro zařízení bez regulace TopTronic T pro přímé 2-stupňové řízení hořáku je možné externí spínání pro ohřev vody a vytápění systémový vypínač I/O bezpečnostní termostat 110 C přepínač výkonu hořáku přepínač léto/zima 3 termostaty C - termostat pro 1. stupeň hořáku - termostat pro 2. stupeň hořáku - termostat pro ohřev vody signalizace poruchy kotle a hořáku normované konektorové připojení pro hořák Na přání 2 vestavěné čítače provozních hodin 2 vestavěné čítače provozních hodin a počtu startů hořáku spalinový teploměr s kapilárou 4,5 m Dodávka panel balen a dodáván samostatně Na stavbě montáž panelu na kotel Ovládací panel kotle s termostaty T 0.2 maximální provozní teplota 105 C, maximální provozní přetlak 3 bar. Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. pro externí řídící povely pro zařízení bez regulátoru TopTronic T pro speciální provedení systémový vypínač I/O bezpečnostní termostat 120 C 3 termostaty C - termostat pro 1. stupeň hořáku - termostat pro 2. stupeň hořáku - termostat pro ohřev vody bez konektoru pro připojení hořáku Na přání 2 vestavěné čítače provozních hodin 2 vestavěné čítače provozních hodin a počtu startů hořáku spalinový teploměr s kapilárou 4,5 m bezpečnostní termostat 130 C Dodávka panel balen a dodáván samostatně Na stavbě montáž panelu na kotel 2

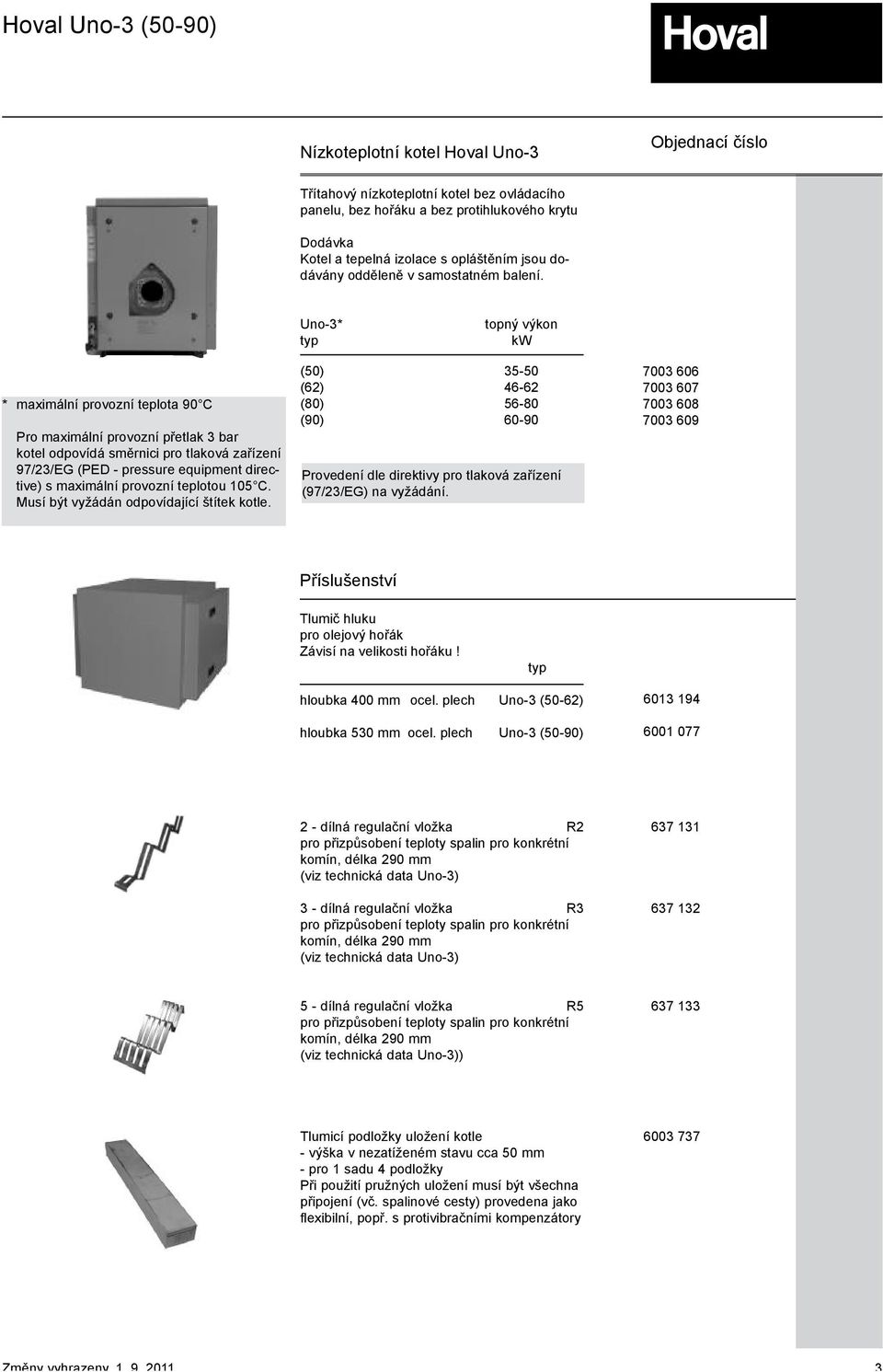

3 Nízkoteplotní kotel Hoval Uno-3 Objednací číslo Třítahový nízkoteplotní kotel bez ovládacího panelu, bez hořáku a bez protihlukového krytu Dodávka Kotel a tepelná izolace s opláštěním jsou dodávány odděleně v samostatném balení. Uno-3* typ topný výkon kw * maximální provozní teplota 90 C Pro maximální provozní přetlak 3 bar kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive) s maximální provozní teplotou 105 C. Musí být vyžádán odpovídající štítek kotle. (50) (62) (80) (90) Provedení dle direktivy pro tlaková zařízení (97/23/EG) na vyžádání Příslušenství Tlumič hluku pro olejový hořák Závisí na velikosti hořáku! typ hloubka 400 mm ocel. plech Uno-3 (50-62) hloubka 530 mm ocel. plech Uno-3 (50-90) dílná regulační vložka R2 pro přizpůsobení teploty spalin pro konkrétní komín, délka 290 mm (viz technická data Uno-3) 3 - dílná regulační vložka R3 pro přizpůsobení teploty spalin pro konkrétní komín, délka 290 mm (viz technická data Uno-3) dílná regulační vložka R5 pro přizpůsobení teploty spalin pro konkrétní komín, délka 290 mm (viz technická data Uno-3)) Tlumicí podložky uložení kotle - výška v nezatíženém stavu cca 50 mm - pro 1 sadu 4 podložky Při použití pružných uložení musí být všechna připojení (vč. spalinové cesty) provedena jako exibilní, popř. s protivibračními kompenzátory

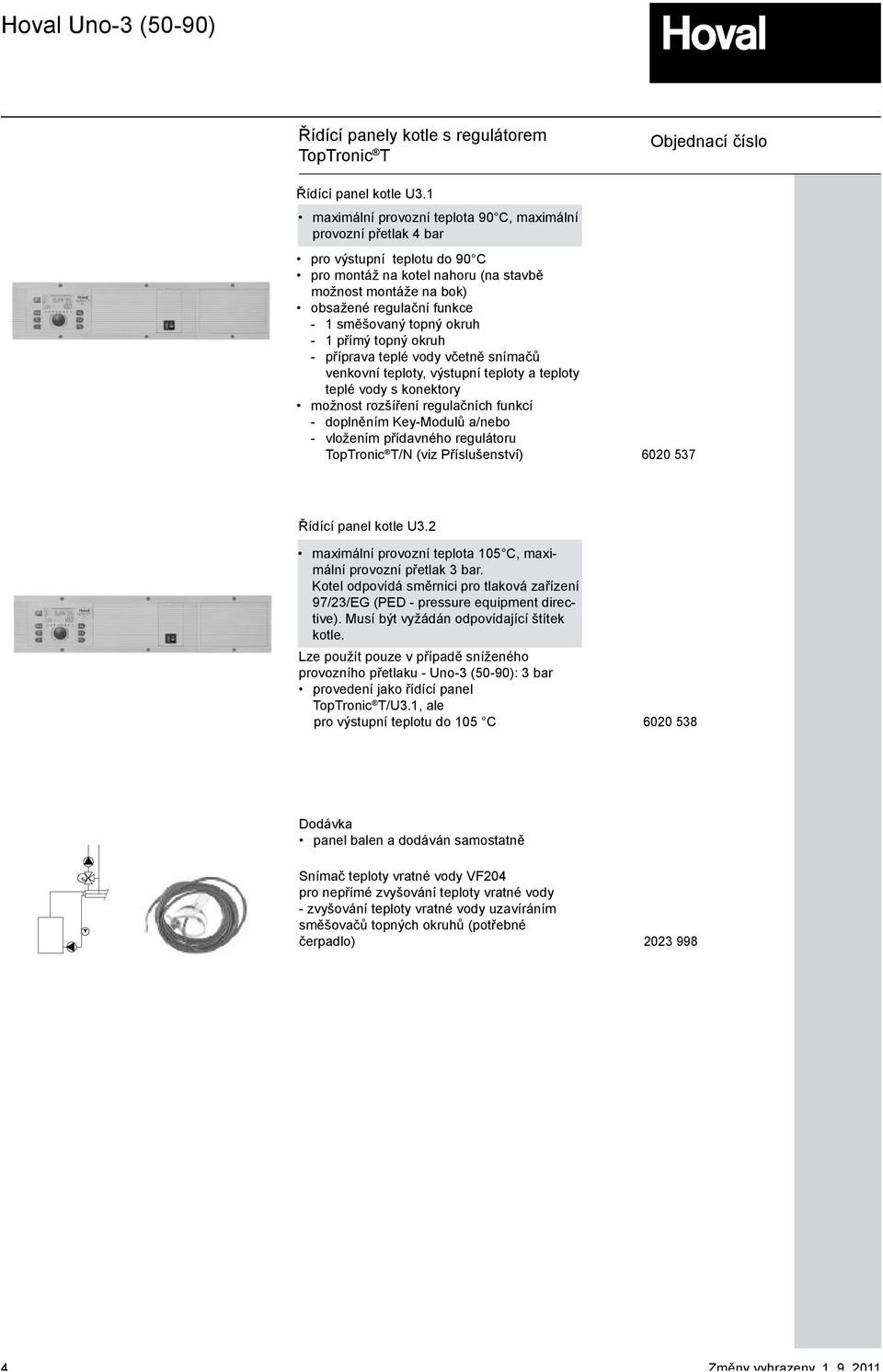

4 Řídící panely kotle s regulátorem TopTronic T Objednací číslo Řídící panel kotle U3.1 maximální provozní teplota 90 C, maximální provozní přetlak 4 bar pro výstupní teplotu do 90 C pro montáž na kotel nahoru (na stavbě možnost montáže na bok) obsažené regulační funkce - 1 směšovaný topný okruh - 1 přímý topný okruh - příprava teplé vody včetně snímačů venkovní teploty, výstupní teploty a teploty teplé vody s konektory možnost rozšíření regulačních funkcí - doplněním Key-Modulů a/nebo - vložením přídavného regulátoru TopTronic T/N (viz Příslušenství) Řídící panel kotle U3.2 maximální provozní teplota 105 C, maximální provozní přetlak 3 bar. Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. Lze použít pouze v případě sníženého provozního přetlaku - Uno-3 (50-90): 3 bar provedení jako řídící panel TopTronic T/U3.1, ale pro výstupní teplotu do 105 C Dodávka panel balen a dodáván samostatně Snímač teploty vratné vody VF204 pro nepřímé zvyšování teploty vratné vody - zvyšování teploty vratné vody uzavíráním směšovačů topných okruhů (potřebné čerpadlo)

5 Ovládací panely kotle s termostaty Objednací číslo Ovládací panel kotle T 2.2 maximální provozní teplota 90 C, maximální provozní přetlak 4 bar pro zařízení bez regulátoru TopTronic T pro přímé 2-stupňové řízení hořáku, včetně normovaného konektoru pro hořák, s možností externího spínání pro ohřev vody a vytápění - bez čítače provozních hodin a počtu startů hořáku včetně 2 vestavěných čítačů provozních hodin hořáku včetně 2 vestavěných čítačů provozních hodin a čítačů počtu startů hořáku Ovládací panel kotle T 0.2 maximální provozní teplota 105 C, maximální provozní přetlak 3 bar. Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. Lze použít pouze v případě sníženého provozního přetlaku - Uno-3 (50-90): 3 bar pro externí řídící povely pro zařízení bez regulátoru TopTronic T pro speciální aplikace bez konektoru hořáku - bez čítače provozních hodin a počtu startů hořáku včetně 2 vestavěných čítačů provozních hodin hořáku včetně 2 vestavěných čítačů provozních hodin a čítačů počtu startů hořáku Příslušenství řídících panelů kotle s termostaty (bez regulátoru TopTronic T) Spalinový teploměr 4,5 m, kapilára

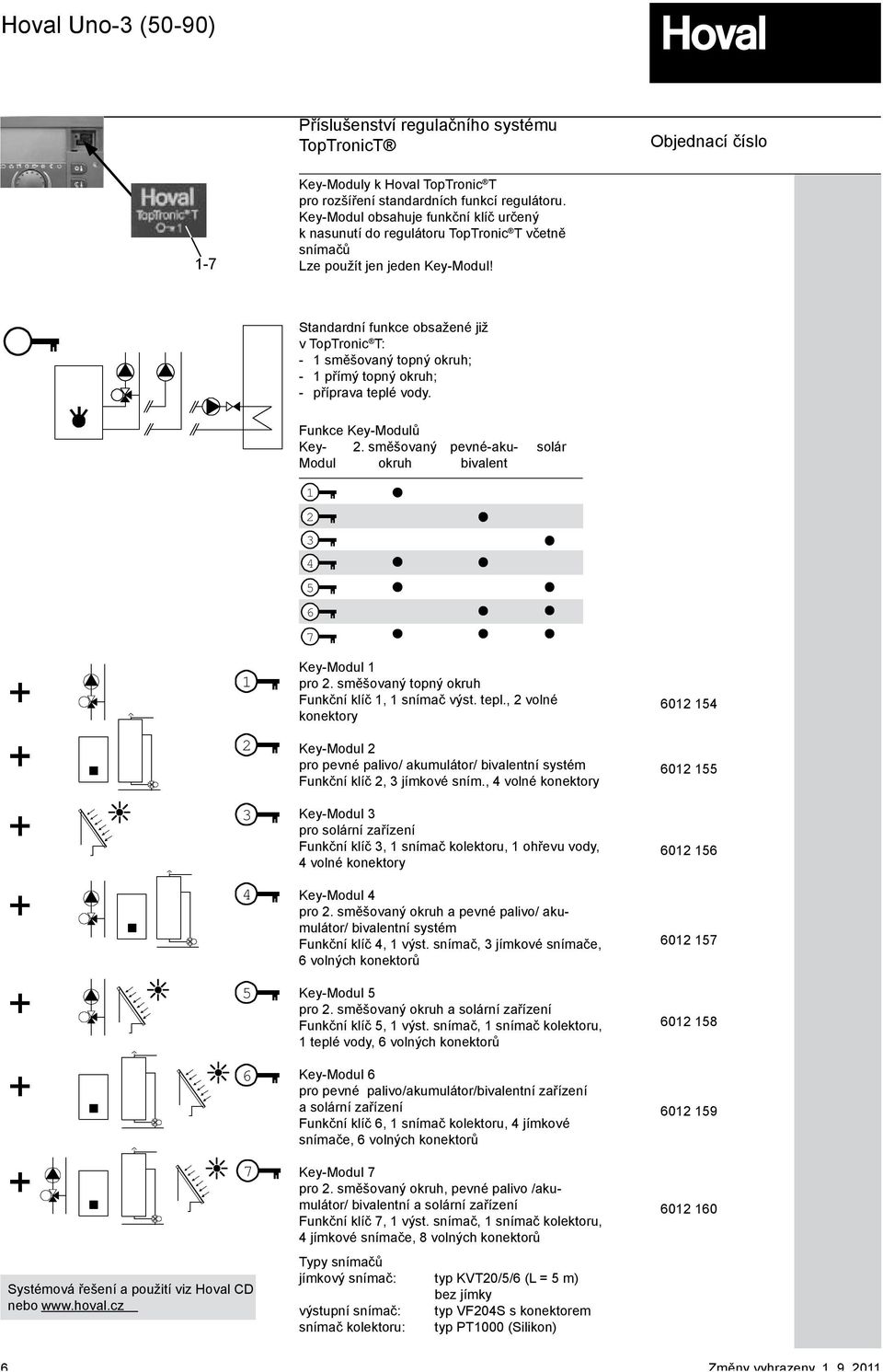

6 M M M M Hoval Uno-3 (50-90) Příslušenství regulačního systému TopTronicT Objednací číslo 1-7 Key-Moduly k Hoval TopTronic T pro rozšíření standardních funkcí regulátoru. Key-Modul obsahuje funkční klíč určený k nasunutí do regulátoru TopTronic T včetně snímačů Lze použít jen jeden Key-Modul! Standardní funkce obsažené již v TopTronic T: - 1 směšovaný topný okruh; - 1 přímý topný okruh; - příprava teplé vody. Funkce Key-Modulů Key- 2. směšovaný pevné-aku- solár Modul okruh bivalent M 1 Key-Modul 1 pro 2. směšovaný topný okruh Funkční klíč 1, 1 snímač výst. tepl., 2 volné konektory Key-Modul 2 pro pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 2, 3 jímkové sním., 4 volné konektory Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 ohřevu vody, 4 volné konektory M 4 Key-Modul 4 pro 2. směšovaný okruh a pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 4, 1 výst. snímač, 3 jímkové snímače, 6 volných konektorů M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 výst. snímač, 1 snímač kolektoru, 1 teplé vody, 6 volných konektorů Key-Modul 6 pro pevné palivo/akumulátor/bivalentní zařízení a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M Systémová řešení a použití viz Hoval CD nebo 7 Key-Modul 7 pro 2. směšovaný okruh, pevné palivo /akumulátor/ bivalentní a solární zařízení Funkční klíč 7, 1 výst. snímač, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Typy snímačů jímkový snímač: typ KVT20/5/6 (L = 5 m) bez jímky výstupní snímač: typ VF204S s konektorem snímač kolektoru: typ PT1000 (Silikon)

7 Příslušenství regulačního systému TopTronic T Sada přídavného regulátoru ZN1 pro doplnění řídícího panelu s regulátorem TopTronic T a pro rozšíření funkcí a možnosti řízení dalších topných okruhů. Sada obsahuje: Objednací číslo Regulátor Hoval TopTronic T/N pro - 1 směšovaný topný okruh - 1 přímý topný okruh - přípravu teplé vody Lze doplnit jen jeden Key-Modul! Kabelová sada pro připojení přídavného regulátoru TopTronic T/ N k řídícímu panelu Příložný snímač teploty VF202K s kabelem 2 m a kabelovou spojkou Dodávka sada přídavného regulátoru samostatně balena, montáž na stavbě Sada GLT-Modul 0-10 V (pro externí systémy řízení budov) řídicí napětí 1-10 V ^= 11,5-115 C obsahuje GLT-Modul a trafo Lze vestavět! Moduly pro komunikaci a vzdálené připojení viz Systémové komponenty Dálkový ovladač RS-T pro jeden topný okruh, s možností nastavení, s měřením teploty v prostoru, s tlačítky pro informace, programování a korekce Dálkový ovladač RFF-T pro jeden topný okruh, s měřením teploty v prostoru, s jednoduchým přepínačem režimů a s nastavením korekce žádané teploty Přídavný snímač venkovní teploty AF 200 s působností na topný okruh nebo k vytváření průměrné teploty (na jeden regulátor mohou být připojeny 2 snímače) Snímač teploty spalin PT 1000/4 včetně upevňovacích šroubů (montáž na stavbě) Kabelový snímač KVT 20/5/6S s kabelem 5 m a s konektorem Příložný snímač teploty VF204S lze použít na měření teploty výstupní nebo vratné vody, s kabelem 4 m s konektorem

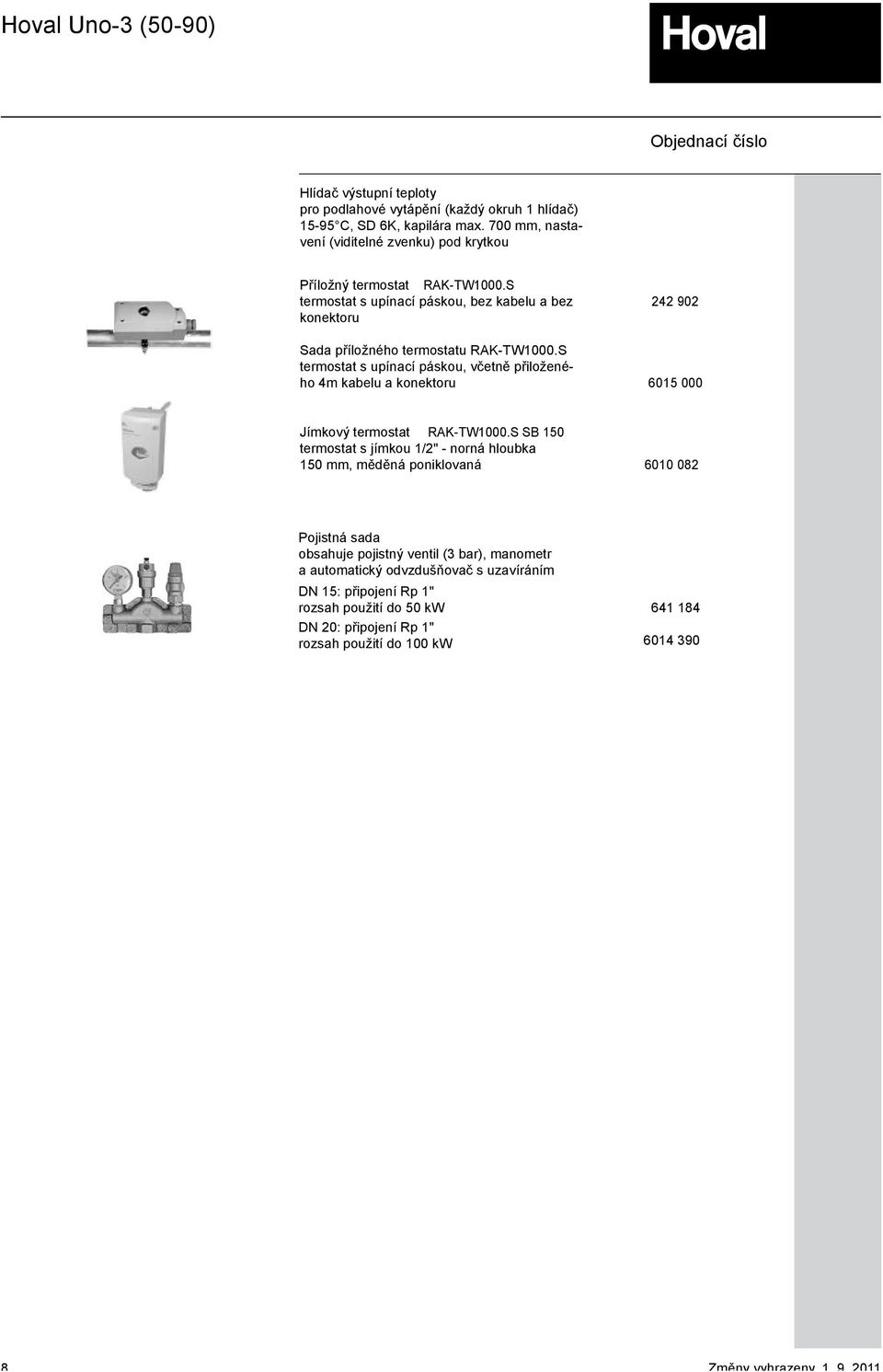

8 Objednací číslo Hlídač výstupní teploty pro podlahové vytápění (každý okruh 1 hlídač) C, SD 6K, kapilára max. 700 mm, nastavení (viditelné zvenku) pod krytkou Příložný termostat RAK-TW1000.S termostat s upínací páskou, bez kabelu a bez konektoru Sada příložného termostatu RAK-TW1000.S termostat s upínací páskou, včetně přiloženého 4m kabelu a konektoru Jímkový termostat RAK-TW1000.S SB 150 termostat s jímkou 1/2" - norná hloubka 150 mm, měděná poniklovaná Pojistná sada obsahuje pojistný ventil (3 bar), manometr a automatický odvzdušňovač s uzavíráním DN 15: připojení Rp 1" rozsah použití do 50 kw DN 20: připojení Rp 1" rozsah použití do 100 kw

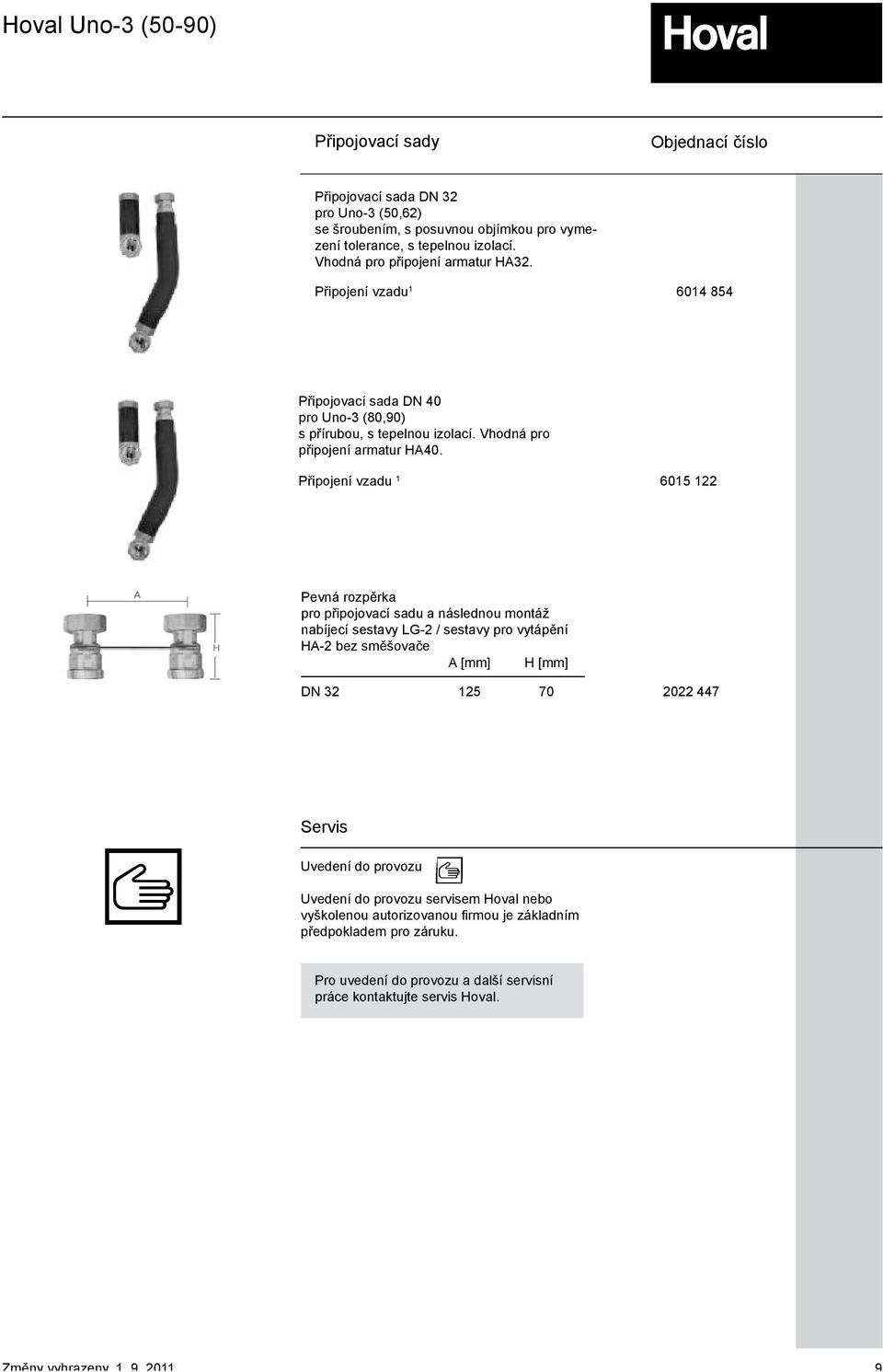

9 Připojovací sady Objednací číslo Připojovací sada DN 32 pro Uno-3 (50,62) se šroubením, s posuvnou objímkou pro vymezení tolerance, s tepelnou izolací. Vhodná pro připojení armatur HA32. Připojení vzadu Připojovací sada DN 40 pro Uno-3 (80,90) s přírubou, s tepelnou izolací. Vhodná pro připojení armatur HA40. Připojení vzadu Pevná rozpěrka pro připojovací sadu a následnou montáž nabíjecí sestavy LG-2 / sestavy pro vytápění HA-2 bez směšovače A [mm] H [mm] DN Servis Uvedení do provozu Uvedení do provozu servisem Hoval nebo vyškolenou autorizovanou rmou je základním předpokladem pro záruku. Pro uvedení do provozu a další servisní práce kontaktujte servis Hoval. 9

10 Technická data Uno-3 (50-90) typ (50) (62) (80) (90) jmenovitý výkon při 80/60 C kw regulační rozsah kw maximální příkon kw 53,7 66, maximální provozní teplota 1 C nastavení bezpečnostního termostatu (na straně vody) 1 C provozní / zkušební přetlak 1 bar 4/ 5,2 4/ 5,2 4/ 5,2 4/ 5,2 maximální provozní teplota 2 C nastavení bezpečnostního termostatu (na straně vody) 2 C provozní / zkušební přetlak 2 bar 3/ 3,9 3/ 3,9 3/ 3,9 3/ 3,9 minimální provozní teplota C viz Možné provozní podmínky (dole) minimální teplota zpátečky C viz Možné provozní podmínky (dole) minimální teplota spalin C viz Možné provozní podmínky (dole) osazení regulátoru pro teplotu spalin pro teplotu spalin 180 C standard 2R5 3R5+2R2 4R5+1R3 4R5+1R3 pro teplotu spalin 160 C max. 3R5+2R2 3R5+2R3 účinnost kotle při plném výkonu 80/60 C (vztaženo k výhřevnosti/spalnému teplu [topný olej EL]) % 93,0/ 87,7 93,0/ 87,7 93,0/ 87,7 93,0/ 87,7 účinnost kotle při 30%-ním výkonu, teplota zpátečky 37 C (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu [topný olej EL]) % 94/ 88,7 94,5/ 89,2 94,7/ 89,3 94,2/ 88,9 normovaný stupeň využití při 75/60 C (podle DIN 4702 část 8) (vztaženo k výhřevnosti/spalnému teplu [topný olej EL]) % 95,1/ 89,7 95,2 / 89,8 94,7/ 89,4 94,3/ 89,0 pohotovostní ztráty qb při 50 C watt % 0,35 0,29 0,23 0,20 odpor na straně spalin při jmenovitém výkonu teplota spalin 180 C, 12,5 % CO 2, 500 m. n. m. (tolerance ± 20 %) mbar 0,18 0,36 0,62 0,79 hmotnostní průtok spalin (topný olej EL) kg/h , maximální tah komína Pa průtoková ztráta kotle 3 z-číslo 3,22 3,22 1,50 1,50 tlaková ztráta na straně vody při 10 K mbar 59, ,00 - tlaková ztráta na straně vody při 20 K mbar 15, ,75 22,5 průtok vody kotlem při 10 K m 3 /h 4,30 5,33 6,88 - průtok vody kotlem při 20 K m 3 /h 2,15 2,67 3,44 3,9 objem vodní náplně litry objem spalin v kotli m³ 0,125 0,125 0,135 0,135 tloušťka izolace tělesa kotle mm tloušťka izolace kotlových dvířek mm hmotnost (včetně opláštění) kg hladina akustického výkonu včetně tlumiče hluku 4 - hluk při spalování (EN část 1) db(a) hluk odtahu spalin v potrubí (EN část 2) db(a) hluk odtahu spalin emitovaný ze spalinového hrdla (DIN část 47) db(a) rozměry spalovací komory (vnitřní Ø x délka) mm ø410x725 ø410x725 ø410x835 ø410x835 objem spalovací komory m³ 0,0872 0,0872 0,1002 0,1002 rozměry maximální podtlak ve spalinové cestě (na spalinovém hrdle) viz Rozměry Pa ovládací panel U3.1 a T2.2 2 ovládací panel U3.2 a T0.2; v zemích, kde neplatí směrnice pro tlaková zařízení 97/23/EG, lze zvýšit provozní přetlak na 4 bar 3 průtokové ztráty kotle [mbar] = průtočné množství [(m 3 /h)] 2 x z 4 údaje platné pro kompaktní olejovou tepelnou centrálu Hoval b-i Možné provozní podmínky: palivo topný olej EL zemní plyn H topný olej L varianta 1 varianta 2 varianta 3 varianta 1 varianta 2 varianta 3 min. teplota spalin C min. teplota kotle C min. teplota zpátečky C bez omezení bez omezení 45 zdola zdola zvyšování teploty zpátečky ano ano ne ano ano ne ano ochrana kotle při najetí 1 ne ne ano ne ne ano ne 1 pokud teplota kotle leží, resp. klesne pod minimální teplotu kotle (varianta 3) a není k dispozici zvyšování teploty zpátečky, musí být odběrná místa odpojena prostřednictvím odpovídající regulace 10

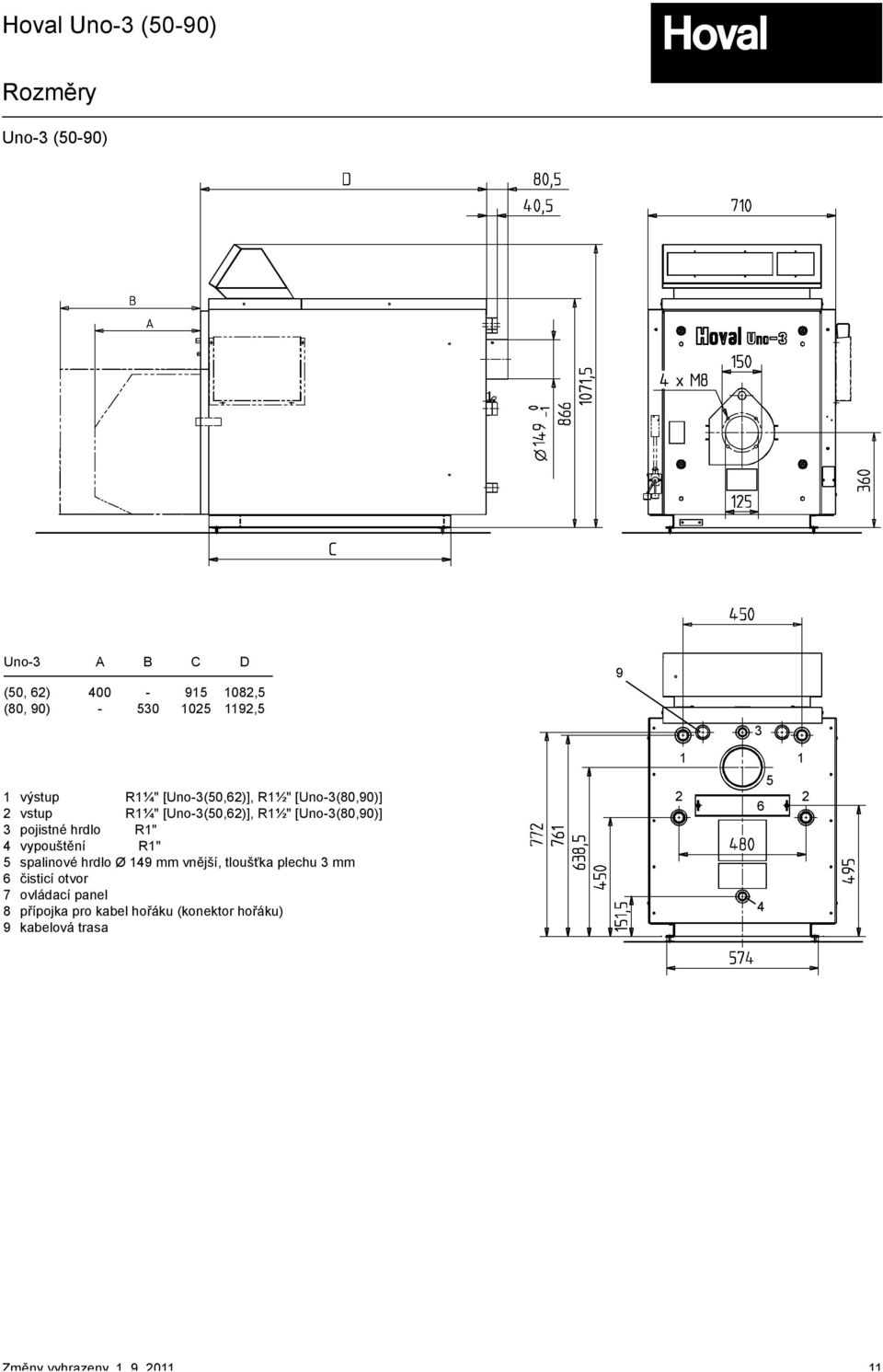

11 Rozměry Uno-3 (50-90) Uno-3 A B C D (50, 62) ,5 (80, 90) , výstup R1¼" [Uno-3(50,62)], R1½" [Uno-3(80,90)] 2 vstup R1¼" [Uno-3(50,62)], R1½" [Uno-3(80,90)] 3 pojistné hrdlo R1" 4 vypouštění R1" 5 spalinové hrdlo Ø 149 mm vnější, tloušťka plechu 3 mm 6 čisticí otvor 7 ovládací panel 8 přípojka pro kabel hořáku (konektor hořáku) 9 kabelová trasa

12 Rozměry a prostorové požadavky Upozornění: - sběrač spalin a připojovací hrdlo kotle lze na přání dodat odděleně - na připojovací hrdlo nesmí být nasazovány žádné pákové mechanismy Hmotnostní údaje Uno-3 L1 L2 (50, 62) (80, 90) kotel typ hmotnost kg (50) 217 (62) 217 (80) 233 (90)

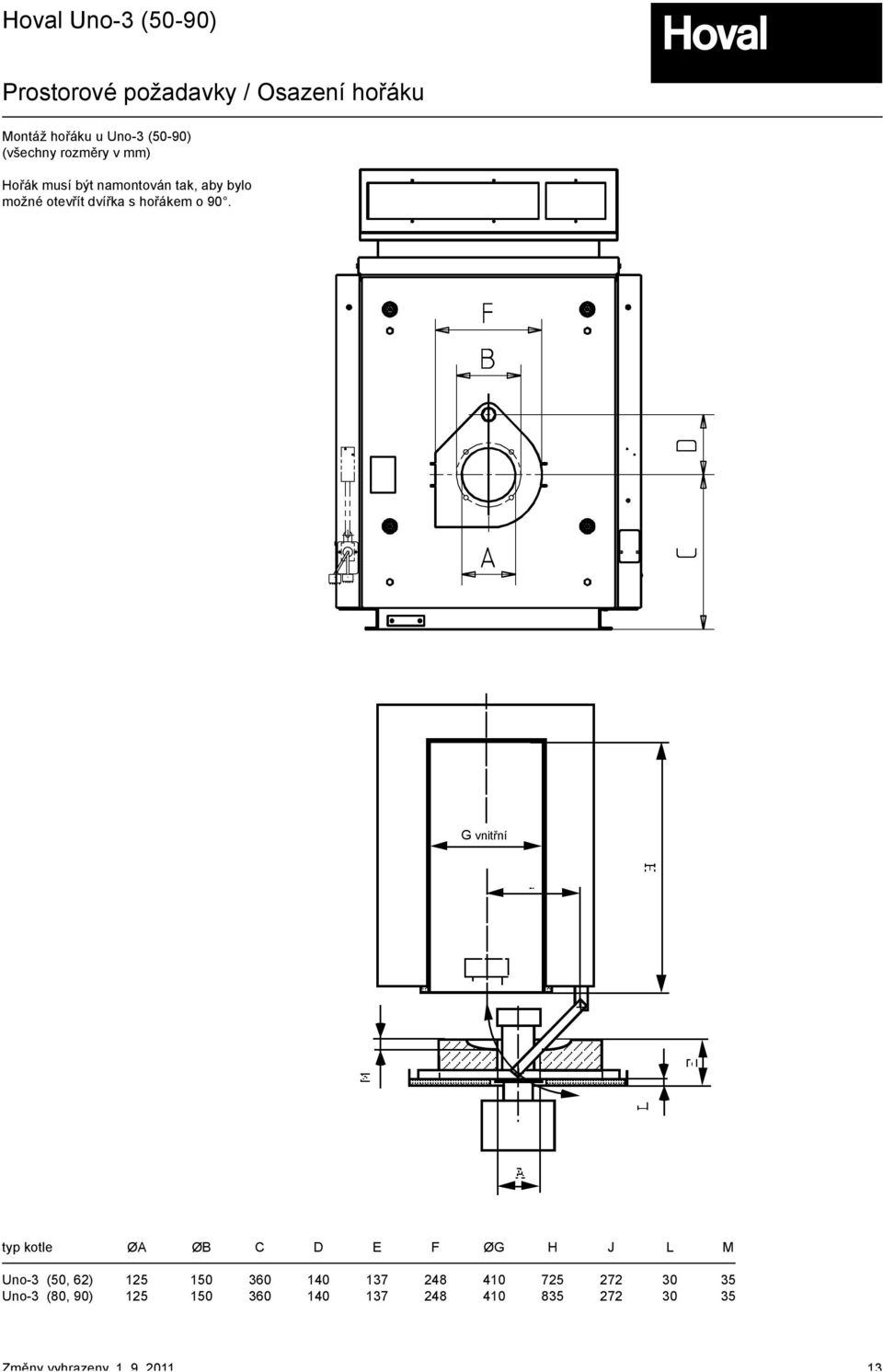

13 Prostorové požadavky / Osazení hořáku Montáž hořáku u Uno-3 (50-90) (všechny rozměry v mm) Hořák musí být namontován tak, aby bylo možné otevřít dvířka s hořákem o 90. G vnitřní typ kotle ØA ØB C D E F ØG H J L M Uno-3 (50, 62) Uno-3 (80, 90)

14 Teplota spalin v závislosti na výkonu Uno-3 (50) Teplota kotle výstup/vstup 80/60 C Teplota kotle výstup/vstup 50/40 C 2R5/290 3R5+2R2/290 A 4R5+1R3/290 2R5/290 3R5+2R2/290 4R5+1R3/290 A kw kw 2R5/290 3R5+2R2/290 4R5+1R3/290 Uno-3 (62) Teplota kotle výstup/vstup 80/60 C Teplota kotle výstup/vstup 50/40 C 3R5+2R2/290 3R5+2R3/420 4R5+1R3/420 A 3R5+2R2/290 3R5+2R3/420 4R5+1R2/420 A kw kw 3R5+2R2/290 3R5+2R3/420 4R5+1R3/420 kw = výkon kotle C = teplota spalin při čisté teplosměnné ploše (provozní měření podle DIN 4702) - provoz s extra lehkým topným olejem, λ = 1,22 při plném výkonu (CO 2 pro extra lehký topný olej = 12,5 %) - snížení teploty vody o 10 K vede ke snížení teploty spalin o cca 6-8 K - změna obsahu CO 2 o +/-1% vede ke změně teploty spalin o cca. -/+8 K 14

15 Teplota spalin v závislosti na výkonu Uno-3 (80) Teplota kotle výstup/vstup 80/60 C Teplota kotle výstup/vstup 50/40 C Uno-3 (90) Teplota kotle výstup/vstup 80/60 C Teplota kotle výstup/vstup 50/40 C C C 4R5+1R3/290 4R5+1R3/290 kw kw kw = výkon kotle C = teplota spalin při čisté teplosměnné ploše (provozní měření podle DIN 4702) - provoz s extra lehkým topným olejem, λ = 1,22 při plném výkonu (CO 2 pro extra lehký topný olej = 12,5 %) - snížení teploty vody o 10 K vede ke snížení teploty spalin o cca 6-8 K - změna obsahu CO 2 o +/-1% vede ke změně teploty spalin o cca -/+8 K 15

16 Projektování Předpisy a směrnice Musí být dodržené následující předpisy a směrnice: - technické informace a montážní návod rmy Hoval - hydraulické a regulačně-technické předpisy rmy Hoval - předpisy místního stavebního úřadu - protipožární předpisy - směrnice DVGW - DIN 4751 list 1 a 2 Bezpečnostně-technické požadavky - DIN 4701 vytápění Pravidla pro výpočet tepelných ztrát budovy - VDI 2035 Zabránění škodám způsobených korozí a vodním kamenem v ohřívači Kvalita vody Topná voda - musí být dodržena ČSN a směrnice VDI Obzvlášť je třeba dbát následujících ustanovení: - kotle a ohřívače Hoval jsou vhodné pro vytápěcí systémy bez signifikantního vnikání kyslíku (zařízení typu I podle ČSN zařízení s kontinuálním vnikáním kyslíku (např. podlahové vytápění bez difúzně těsných plastových trubek) nebo s přerušovaným vnikáním kyslíku (např. je-li potřebné časté doplňování) je třeba vybavit oddělením systémů - používanou topnou vodu je třeba kontrolovat minimálně 1x ročně, podle doporučení výrobce inhibitorů i častěji - pokud u stávajícího zařízení (např. při výměně kotle) kvalita stávající vody odpovídá VDI 2035, výměna topné vody se nedoporučuje. Pro doplňovací vodu platí VDI před naplněním nového, poř. i stávajícího zařízení vodou je třeba provést odborné vyčištění a propláchnutí topného systému. Kotel smí být naplněn až po propláchnutí topného systému. - díly kotle/ohřívače, které přicházejí do styku s vodou, jsou vyrobeny ze železných materiálů a nerezové oceli - z důvodu nebezpečí koroze pod napětím u nerezových částí kotle nesmí být překročen obsah chloridů v topné vodě 50mg/l - hodnota ph topné vody by se po 6 až 12 týdnech provozu měla pohybovat v rozmezí 8,3-9,5 Maximální plnicí množství dle VDI Plnicí a doplňovací voda - pro zařízení s kotli Hoval je zpravidla nejvhodnějším plnicím a doplňovacím médiem neupravená pitná voda. Každopádně však musí kvalita neupravené pitné vody odpovídat směrnici VDI 2035, popř. musí být upravena odsolením a/nebo inhibitory. Přitom je třeba dbát ustanovení ČSN aby byla zachována vysoká účinnost kotle a zabránilo se přehřívání teplosměnných ploch, nesmí být překračovány hodnoty uvedené v tabulce v závislosti na výkonu kotle (eventuálně nejmenšího kotle ve vícekotlových systémech) - úhrnné množství plnicí a doplňovací vody, použité za dobu životnosti kotle, by nemělo přesáhnout trojnásobek objemu vodní náplně zařízení Topné zařízení Spalovací vzduch - musí být zajištěn dostatečný přívod spalovacího vzduchu, přívod vzduchu nesmí být nikdy uzavírán - minimální volný průřez pro přívod spalovacího vzduchu je 6,5 cm 2 na 1 kw výkonu kotle Montáž olejového hořáku - konektorové připojení hořáku musí být podle normy provedeno v opačném směru než je směr otevírání dvířek kotle - hořák musí být namontován tak, aby dvířka kotle bylo možné otevřít o 90 - prostor mezi ústím hořáku a otvorem ve dvířkách kotle musí být vyplněn za použití izolační hmoty, dodané s kotlem Elektrické připojení hořáku - připojení na síť 1 x 230 V, 50 Hz, 10 A. - hořák musí být připojen normovaným konektorem od kotle - kabel hořáku je třeba zkrátit tak, aby při otevření dvířek bylo nutné konektorový spoj rozpojit Tlumení hluku Ke snížení hlučnosti jsou k dispozici následující možnosti: - stěny kotelny, stropy a podlahy provést pokud možno masívní, instalovat tlumiče hluku sání, nosníky a konzoly rozvodů opatřit tlumící izolací - použít protihlukové kryty hořáků - pokud jsou pod nebo nad kotelnou bytové Celková tvrdost plnicí vody do... [mol/m3] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 vodivost 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 Kesselgrösse des Einzelkessels maximální plnicí množství bez odsolování do 50 kw BEZ POŽADAVKU 20 l/kw 50 až 200 kw 50 l/kw 20 l/kw 20 l/kw vždy odsolovat 1 suma zemních alkálií 2 pokud vodivost překročí hodnotu uvedenou v tabulce, je třeba provést rozbor vody prostory, je třeba použít antivibrační gumové podložky nosníků soklu kotle a k připojení rozvodů použít pružné kompenzátory - oběhová čerpadla připojit do rozvodů s použitím kompenzátorů - k utlumení hluku vznikajícího spalováním a přenášeného do komínu je možné instalovat v připojení ke komínu tlumič hluku kouřovodu (případně zajistit místo pro jeho pozdější doplnění) Skupina armatur - pokud se použije skupina armatur HA DN 32 pro velkoplošné vytápění (průtok vody 3, m³/h), musí být osazeno kotlové čerpadlo Komín / spalinová cesta Připojení na komín - kouřovod mezi kotlem a komínem musí být proveden se stoupáním směrem ke komínu - při větší délce než 1 m je třeba spalinovod tepelně izolovat - vstup připojovací trubky do komínu musí být proveden tak, aby do kotle nemohl vtékat kondenzát - v připojení ke komínu musí být uzavíratelné hrdlo pro měření spalin s otvorem o vnitřním průměru mm, hrdlo musí být vyvedeno skrz tepelnou izolaci Komín - odvod spalin musí být vodotěsný, odolávající kyselému prostředí a musí být schválen pro teploty > 160 C - u stávajících komínů musí být provedeno jeho vyvložkování dle pokynů odborníků, ve shodě s předpisy - průřez komínu musí být stanoven schváleným výpočtem, např. podle DIN doporučuje se instalovat omezovač tahu s přisáváním okolního vzduchu Doporučený průřez komína Předpoklady: hladkostěnný komín z trubek z chromové oceli, připojení 2,5 m, Σζ = 2,2, připojení a komín s tepelnou izolací. nadmořská výška 1000 m, teplota venkovního vzduchu 30 C. m průměr komína a připojení Ø mm Uno-3 typ (50) (62) (80) (90) m = účinná výška komína (m) Ø = minimální Ø spalinové cesty

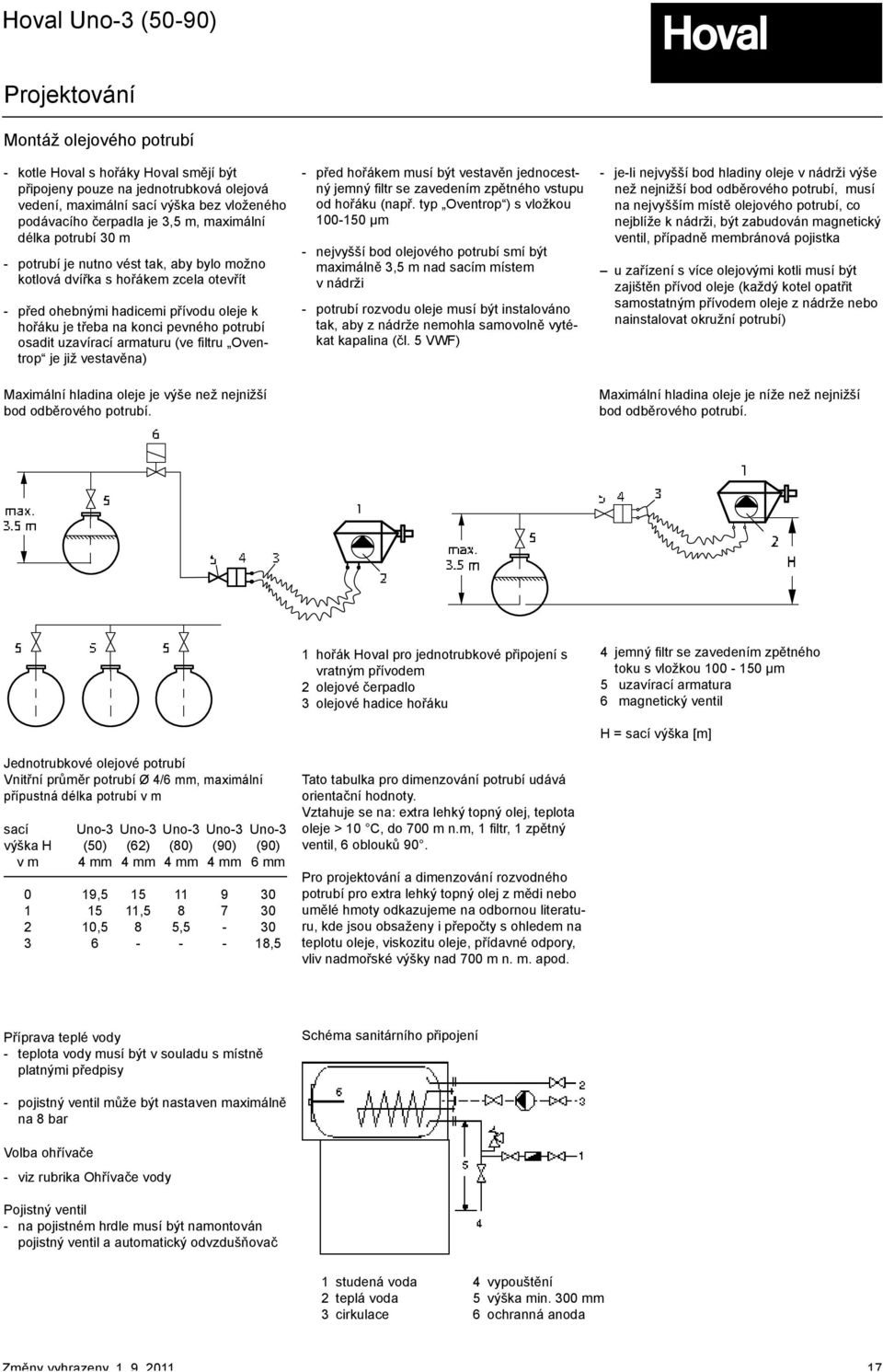

17 Projektování Montáž olejového potrubí - kotle Hoval s hořáky Hoval smějí být připojeny pouze na jednotrubková olejová vedení, maximální sací výška bez vloženého podávacího čerpadla je 3,5 m, maximální délka potrubí 30 m - potrubí je nutno vést tak, aby bylo možno kotlová dvířka s hořákem zcela otevřít - před ohebnými hadicemi přívodu oleje k hořáku je třeba na konci pevného potrubí osadit uzavírací armaturu (ve filtru Oventrop je již vestavěna) Maximální hladina oleje je výše než nejnižší bod odběrového potrubí. - před hořákem musí být vestavěn jednocestný jemný filtr se zavedením zpětného vstupu od hořáku (např. typ Oventrop ) s vložkou µm - nejvyšší bod olejového potrubí smí být maximálně 3,5 m nad sacím místem v nádrži - potrubí rozvodu oleje musí být instalováno tak, aby z nádrže nemohla samovolně vytékat kapalina (čl. 5 VWF) - je-li nejvyšší bod hladiny oleje v nádrži výše než nejnižší bod odběrového potrubí, musí na nejvyšším místě olejového potrubí, co nejblíže k nádrži, být zabudován magnetický ventil, případně membránová pojistka u zařízení s více olejovými kotli musí být zajištěn přívod oleje (každý kotel opatřit samostatným přívodem oleje z nádrže nebo nainstalovat okružní potrubí) Maximální hladina oleje je níže než nejnižší bod odběrového potrubí. Jednotrubkové olejové potrubí Vnitřní průměr potrubí Ø 4/6 mm, maximální přípustná délka potrubí v m sací Uno-3 Uno-3 Uno-3 Uno-3 Uno-3 výška H (50) (62) (80) (90) (90) v m 4 mm 4 mm 4 mm 4 mm 6 mm 0 19, , ,5 8 5, ,5 1 hořák Hoval pro jednotrubkové připojení s vratným přívodem 2 olejové čerpadlo 3 olejové hadice hořáku Tato tabulka pro dimenzování potrubí udává orientační hodnoty. Vztahuje se na: extra lehký topný olej, teplota oleje > 10 C, do 700 m n.m, 1 ltr, 1 zpětný ventil, 6 oblouků 90. Pro projektování a dimenzování rozvodného potrubí pro extra lehký topný olej z mědi nebo umělé hmoty odkazujeme na odbornou literaturu, kde jsou obsaženy i přepočty s ohledem na teplotu oleje, viskozitu oleje, přídavné odpory, vliv nadmořské výšky nad 700 m n. m. apod. 4 jemný ltr se zavedením zpětného toku s vložkou µm 5 uzavírací armatura 6 magnetický ventil H = sací výška [m] Příprava teplé vody - teplota vody musí být v souladu s místně platnými předpisy - pojistný ventil může být nastaven maximálně na 8 bar Volba ohřívače - viz rubrika Ohřívače vody Pojistný ventil - na pojistném hrdle musí být namontován pojistný ventil a automatický odvzdušňovač Schéma sanitárního připojení 1 studená voda 2 teplá voda 3 cirkulace 4 vypouštění 5 výška min. 300 mm 6 ochranná anoda 17

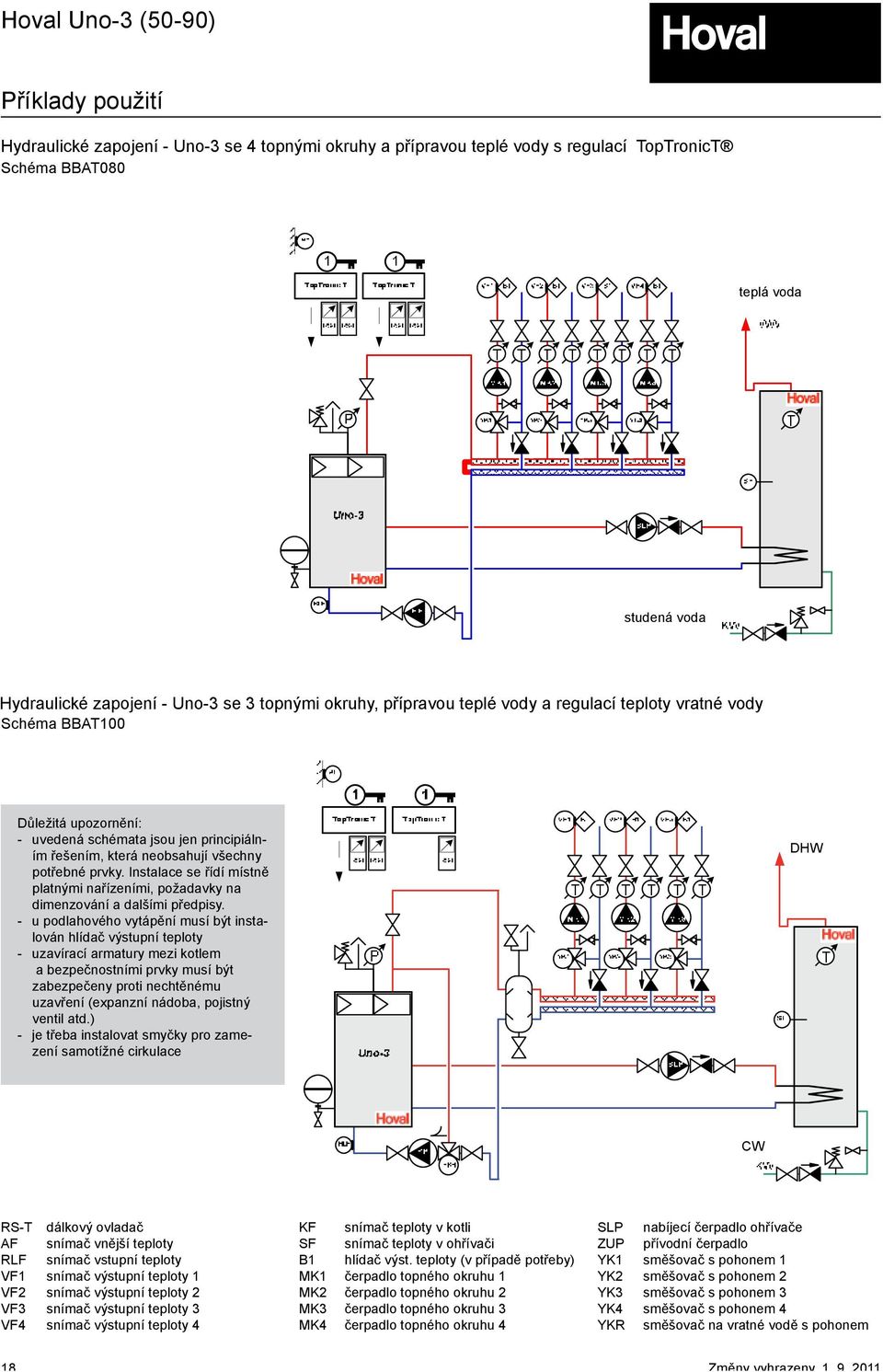

18 Příklady použití Hydraulické zapojení - Uno-3 se 4 topnými okruhy a přípravou teplé vody s regulací TopTronicT Schéma BBAT080 teplá voda studená voda Hydraulické zapojení - Uno-3 se 3 topnými okruhy, přípravou teplé vody a regulací teploty vratné vody Schéma BBAT100 Důležitá upozornění: - uvedená schémata jsou jen principiálním řešením, která neobsahují všechny potřebné prvky. Instalace se řídí místně platnými nařízeními, požadavky na dimenzování a dalšími předpisy. - u podlahového vytápění musí být instalován hlídač výstupní teploty - uzavírací armatury mezi kotlem a bezpečnostními prvky musí být zabezpečeny proti nechtěnému uzavření (expanzní nádoba, pojistný ventil atd.) - je třeba instalovat smyčky pro zamezení samotížné cirkulace DHW CW RS-T dálkový ovladač AF snímač vnější teploty RLF snímač vstupní teploty VF1 snímač výstupní teploty 1 VF2 snímač výstupní teploty 2 VF3 snímač výstupní teploty 3 VF4 snímač výstupní teploty 4 KF snímač teploty v kotli SF snímač teploty v ohřívači B1 hlídač výst. teploty (v případě potřeby) MK1 čerpadlo topného okruhu 1 MK2 čerpadlo topného okruhu 2 MK3 čerpadlo topného okruhu 3 MK4 čerpadlo topného okruhu 4 SLP nabíjecí čerpadlo ohřívače ZUP přívodní čerpadlo YK1 směšovač s pohonem 1 YK2 směšovač s pohonem 2 YK3 směšovač s pohonem 3 YK4 směšovač s pohonem 4 YKR směšovač na vratné vodě s pohonem 18
