1 Návod k instalaci a použití Nefit EcomSolar solární energetický systém

2 Předmluva Nefit EcomSolar solární energetický systém nebo také solární bojler je trvalým zdrojem energie pro přípravu teplé užitkové vody. V tomto návodu k instalaci a použití jsou popsány možnosti instalace, funkce a montážní pokyny s různými možnostmi zapojení ke kotlům Nefit. Také je popsáno uvedení do provozu celého systému Nefit EcomSolar spolu se zásadami údržby. Příprava Před započetím montáže systému Nefit EcomSolar je třeba pročíst tento návod k instalaci. Jeho pečlivé prostudování ušetří při následné montáži mnoho času a zbytečné práce. Dále je uvedený přehled dalších nutných součástí, které jsou nutné ke správné instalaci: - sada přechodek (4 ks) k bojleru (se svěrným kroužkem 1 x 15 mm) - napouštěcí kombinace - termostatický směšovací ventil - potrubí 15 mm - pumpička na tekutiny - vhodný izolační materiál odolný proti vysokým teplotám V závislosti na způsob instalace solárního systému mohou být nutné: - prodloužení vodičů k senzoru teploty - montážní latě pro změnu konstrukce střešní krytiny - betonové zátěže 50 x 50 cm pro montáž na horizontální střechu (vertikálně 6ks na kolektor, horizontálně 3ks na kolektor) - ventilační tašky při montáži na šikmou střechu Návod k instalaci a použití Nefit EcomSolar

3 OBSAH 1. INSTALACE 1.1 Instalace solárního systému obecně Nefit EcomSolar Předpisy Možnosti umístění Solární kolektor Montáž Okruh přípravy TUV Napouštěcí kombinace Termostatický směšovací ventil Elektrické zapojení Připojení na elektrickou síť Regulace TCU Čidla solárního kolektoru a bojleru 9 2. UVEDENÍ DO PROVOZU 2.1 Obecně Plnění a odvzdušnění okruhu kolektoru Nastavení, vyvážení a kontrola Vypnutí Vypuštění Vypuštění sanitárního okruhu Vypuštění okruhu solárního kolektoru MONTÁŽ KOLEKTORU 3.1 Obecně Orientace a sluneční elevace Čidlo teploty kolektoru Tichelmannův princip zapojení Izolace Hydraulické zapojení kolektoru Montáž na plochou střechu Montáž na šikmou střechu Montáž na střešní krytinu Montáž do střešní krytiny HYDRAULICKÉ ZAPOJENÍ SESTAVY 4.1 Montáž skupiny oběhového čerpadla Montáž skupiny plnění Bojler S ÚDRŽBA 5.1 Kolektor Nefit Solar - kapalina Kontrola mrazuvzdornosti Okruh kolektoru Okruh solárního bojleru SPECIFIKACE 6.1 Technická data Principiální schéma zapojení Rozměry 33 Návod k instalaci a použití Nefit EcomSolar

4 1. INSTALACE 1.1 Instalace solárního systému obecně Solární systém lze použít k hrazení energie nutné pro ohřev teplé užitkové vody a nebo k vytápění prostorů. Využití pro ohřev TUV je nejtypičtějším příkladem použití slunečních kolektorů. Konstantní spotřeba TUV po celý rok je výhodná pro kombinaci se solárním zdrojem tepla. V letních měsících je spotřeba energie pro ohřev TUV plně kryta ze solárního systému. V případě špatných slunečních podmínek, kdy je energie ze solárního systému nedostatečná, je TUV dohřívána pomocí kombinovaného kotle NEFIT. přebytek nedostatek využitá energie Obr : Sluneční záření v relaci se spotřebou energie na TUV A - energie potřebná pro TUV B - Energie dodaná solárním systémem M - měsíce v roce Q - teplo Nefit EcomSolar Solární systém Nefit EcomSolar dodává energii pro úsporný systém ohřevu TUV. Systém je tvořen ze solárních kolektorů na střeše domu a zásobníku TUV v domě. Solární kolektory přeměňují energii záření na teplo. Zvláštním kapalinovým okruhem je teplo převedeno do zásobníku s teplou vodou. Hlavní díly solárního systému Nefit EcomSolar jsou: - dva solární panely - solární bojler s obsahem 120 litrů (stacionární) Předpisy Každá instalace podléhá předpisům a normám, které jsou pro daný případ závazné. Např. EN, NEN, ČSN EN, ČSN a TPG : NEN Všeobecné předpisy pro rozvody pitné vody NEN Bezpečnostní předpisy pro nn instalace NEN Bezpečnostní předpisy pro ústřední vytápění nebo podobná ČSN či TPG. NEN Předpisy pro instalace zemního plynu Hygienické předpisy MZ ČR sv. 37/1977 a místně platné předpisy. Při instalaci dodržujte platné bezpečnostní předpisy z hlediska elektrického zemnění sanitárních rozvodů, topení a střešních konstrukcí. Návod k instalaci a použití Nefit EcomSolar

5 1. INSTALACE Elektrická instalace musí odpovídat normě EN 1010 a místně platným předpisům. Instalace TUV musí odpovídat platným předpisům. Provedení musí odpovídat použitému materiálu a systému spojování. Pro dosažení optimální účinnosti solárního bojleru je nutná jižní orientace solárních panelů na přímém slunci. Optimální ozáření kolektorů závisí také na úhlu náklonu kolektoru (viz. oddíl 3.1.1). Je doporučeno dodržet co nejmenší délky trubek ke kolektorům a k rozvodu TUV v domě. Ochlazováním vody v potrubí dochází ke zbytečným ztrátám tepla. Bezpečnost Při montáži solárního systému je nutné dodržovat nutná bezpečnostní opatření při práci na střechách. Před vlastní instalací je nutné prověřit následující skutečnosti: - Je konstrukce střechy dostatečně pevná a nosná? - Jsou osazena zábradlí a lávky na střeše? - Odpovídají zábradlí a lávky platným předpisům? - Jsou žebříky pro přístup na střechu dobře umístěné? - Jsou v pořádku stupačky žebříku? - Jsou přijata vhodná opatření pro zamezení pádu ze žebříku? Při práci na střeše je povinností používat poutací úvazy. Návod k instalaci a použití Nefit EcomSolar

6 1. INSTALACE Možnosti umístění Solární kolektory mohou být umístěny na střechách různého typu. Možné jsou následující způsoby montáže (viz obr ): I. Dva vertikální kolektory pro rovnou střechu. II. Dva horizontální kolektory pro rovnou střechu. III. Dva vertikální kolektory pro šikmou střechu nad krytinu (oddíl 3.3.1) IV. Dva vertikální kolektory pro šikmou střechu do krytiny s pozinkovanými rámy (oddíl 3.3.2) Obr : Umístění panelů na střeše Solární kolektor Při montáži kolektorů je nutné dodržet následující body: - Systém je nutné plnit kapalinou Nefit Solar (glykol s vodou). - Odvzdušnění systému musí být provedeno odvzdušňovačem v nejvyšším bodě kolektorového okruhu. - Pokud v trubkách kolektoru nebo na jiných místech dochází ke hromadění vzduchu musí být zde umístěny další odvzdušňovače. Vzhledem k vysokým teplotám je nutné použít teplotně odolné odvzdušňovače. Tyto je možné objednat jako speciální příslušenství s obj. číslem Kolektory musí být na střeše upevněny ve vodováze. - Po odvzdušnění okruhu solárních panelů nutné odvzdušňovače uzavřít. Uzavřené odvzdušňovače je vhodné opatřit uzavíracím víčkem, které je příslušenstvím odvzdušňovačů. - Při doplňování kapaliny do okruhu solárních panelů je nutné vždy použít originální Nefit Solar kapalinu. Návod k instalaci a použití Nefit EcomSolar

7 1. INSTALACE Obr : Solární kolektor Montáž Pro vlastní montáž kolektoru jsou určeny montážní sady. Konstrukce je zaměřena především na dobré upevnění panelů na střeše (viz oddíl 3). Montážní sady pro upevnění kolektorů nejsou určeny pro jiné účely. Obr : Napouštěcí kombinace Všechny reklamace a nároky jsou vyloučeny, pokud není postupováno podle pokynů a na montážní sadě jsou prováděny změny. Při montáži je nutné zohlednit následující zásady: - Montáž, instalace a uvedení do provozu musí být provedena odbornou instalační firmou. - Při montáži je nutné kontrolovat všechny použité prvky. Používejte pouze originální díly od výrobce. Tyto díly jsou pečlivě vybrány a upraveny, protože celý systém je optimalizován. - Před montáží zkontrolujte kvalitu konstrukce střechy a případné defekty opravte. - Vadné tašky nebo střešní díly v okolí kolektoru vyměňte. 1.2 Okruh přípravy TUV Napouštěcí kombinace Do přívodu studené vody systému Nefit EcomSolar namontujte napouštěcí kombinaci (obr ). Napouštěcí kombinace není standardní dodávkou v sestavě. Návod k instalaci a použití Nefit EcomSolar

8 1. INSTALACE Obr Termostatický směšovací ventil šroubovací varianta Termostatický směšovací ventil Při použití kombinovaného kotle (Nefit) pro dohřev TUV v případě nedostatečné kapacity solárního zařízení je vždy nutné před kotel montovat termostatický směšovací ventil. Výstupní teplota má být nastavena na 65 C (standardní nastavení Nefit termostatických směšovacích ventilů). Směšovací termostatický ventil omezuje výstupní teplotu vody ze solárního systému a zajišťuje konstantní teplotu výstupní vody. Pokud je vstupní teplota nižší než 60 C začne kombinovaný kotel dohřívat TUV na 60 C. V případě kombinace sólo kotle s externím zásobníkem lze nastavit pomocí potenciometru na UBA kotle požadovanou výstupní teplotu TUV. Porovnejte také maximální výtokovou teplotu v závislosti na nastaveném průtoku. Termostatický směšovací ventil není standardní dodávkou, jeho možné objednat jako zvláštní příslušenství obj. č.: šroubovací verze, verze na svěrný kroužek. Porovnejte také maximální výtokovou teplotu v závislosti na nastaveném průtoku. Obr Termostatický směšovací ventil varianta na svěrný kroužek 1.3 Elektrické připojení Připojení na elektrickou síť TCU regulace (oddíl 1.3.2) je provedena jako adaptér pro přímé zasunutí do zásuvky. Zásuvka musí být zapojena třívodičovým způsobem se zvláštním zemnícím drátem. Elektrická instalace musí odpovídat platným normám a předpisům (viz oddíl 1.1.2) Regulace TCU má být stále zapojena do sítě. Napájení nemá být spínáno. Manipulace s regulací TCU, připojování čidel apod., nesmí být prováděna, pokud je regulace pod napětím. Obr TCU - regulace Regulace TCU Temperatur Control Unit regulace TCU řídí zapínání oběhového čerpadla. Regulace porovnává teplotu solárního kolektoru (S1) s teplotou v solárním bojleru (S2). Pomocí nastavovacího potenciometru P1 je zvolen teplotní rozdíl, při kterém je čerpadlo uvedeno do provozu. Rozsah nastavení je možný od 4 do 16 C (doporučená hodnota je 8 C). Indikační LED diody na přední straně regulace informují obsluhu o okamžitém provozním stavu solárního systému. Zelená LED dioda (Auto automatický) indikuje přítomnost napájecího napětí. Červená LED dioda (Pomp čerpadlo) indikuje zapnutí oběhového čerpadla. Žlutá LED dioda ( Tmax) indikuje dosažení maximální nastavené teploty P2 v solárním bojleru. Pokud je překročen nastavený rozdíl teplot ( potenciometr P1), je zapnuto oběhové čerpadlo, aby byla energie akumulovaná v solárním panelu převedena do solárního bojleru. Pokud je teplotní rozdíl menší než polovina nastavené hodnoty (P1), je čerpadlo vypnuto. Druhým potenciometrem P2 je možné nastavit maximální teplotu v solárním bojleru s rozsahem od 30 do 90 C (doporučená hodnota 90 C). Při dosažení nastavené teploty v solárním bojleru, je čerpadlo vypnuto a energie ze solárních bojlerů není dále odváděna. Návod k instalaci a použití Nefit EcomSolar

9 1. INSTALACE Do svorek na spodní straně regulace je možné připojit čidlo teploty solárního kolektoru (S1) a čidlo teploty v solárním bojleru (S2). Čidla jsou s regulací propojena pomocí dvojlinky (2 x 0,75 mm 2 ). Prodloužení přívodů čidel proveďte elektrickou svorkou. TCU regulace je jištěna trubičkovou pojistkou ( 2A T, 250 V). Pojistka je přístupná po sejmutí krytu regulace. Při výměně pojistky je nutné vždy zjistit příčinu přepálení původní pojistky. V žádném případě nenahrazujte pojistku typem s větší hodnotou. Čidla jsou připojena na nízké napětí. Spojovací vodiče by neměly být pokládány společně se silovými vodiči nebo vodiči s napětím větším než 50V. Postup při zapnutí systému: 1. Zkontrolujte nastavení potenciometru P1 na 8 C. 2. Zkontrolujte nastavení potenciometru P2 na 90 C. 3. Zkontrolujte, zda svítí zelená LED dioda Auto, pokud je regulace zapnuta do zásuvky. Pokud jsou výše uvedené body splněny, může být zapojeno oběhové čerpadlo do zásuvky regulace Čidla solárního panelu a bojleru Hodnota elektrického odporu čidla je závislá na teplotě. Typ čidel je PTC, tj. se vzrůstající teplotou se elektrický odpor čidla zvětšuje. Pomocí ohmmetru a teploměru lze zkontrolovat, zda charakteristika čidla odpovídá následující tabulce (tabulka ) a čidlo správně pracuje. Tab Tabulka odporové charakteristiky čidel Teplota T [ C] Odpor [kω] Teplota T [ C] Odpor [kω] -30 1, , , , , , , , , , , , , ,467 Návod k instalaci a použití Nefit EcomSolar

10 2. UVEDENÍ DO PROVOZU 2.1 Obecně Solární systém je nutné do provozu uvádět postupně podle následujících bodů: 1. Plnění a odvzdušnění okruhu kolektoru (oddíl 2.2) 2. Kontrola nastavení regulace TCU. (oddíl 1.3.2) 3. Kontrola omezovače průtoku (oddíl 2.3) 2.2 Plnění a odvzdušnění okruhu kolektoru Postup provádění: 1. Nastavte zpětný ventil do polohy A (poloha N normální funkce, poloha A zpětný ventil je otevřen oběma směry) 2. Nastavte na omezovači průtoku hodnotu 6 l/min. (oddíl 2.3) 3. Naplňte kolektorový okruh kapalinou Nefit Solar (voda/glycol, 50-50%). V průběhu plnění sledujte tlakoměr. Pokud tlak stoupá, je třeba systém odvzdušnit. Pak tlak opět klesne. Plnění lze několikrát opakovat. Systém plňte tak dlouho, dokud se v průtokoměru přestanou objevovat vzduchové bubliny. 4. Zkontrolujte systém na netěsnost. 5. Plnící tlak má být 1,7 bar. K natlakování systému můžete použít elektrická membránová čerpadla, ruční pístové pumpičky nebo čerpadla na vrtačku, které mají výstupní tlak min. 2 bary. 6. Nastavte zpětný ventil zpátky do polohy N. 7. Znovu nastavte průtok na 3 l/min. (oddíl 2.3) Po naplnění kolektorového okruhu má být provedeno odvzdušnění speciálním odvzdušňovačem. Pro uvedení čerpadla kolektorového okruhu trvale do provozu při plnění je nutné zástrčku čerpadla zastrčit přímo do zásuvky. Při odvzdušňování může solární kapalina začít vřít. Pozor na možnost případného opaření. Tip: Při odvzdušňování přepněte čerpadlo do polohy 3. Odvzdušnění pak proběhne rychleji. 2.3 Nastavení, vyvážení a kontrola Pro správnou funkci solárního systému Nefit EcomSolar je nutné systém správně hydraulicky vyvážit. Postup nastavení průtoku 3 l/min. 1. Správný průtok kolektorovým okruhem je možné nastavit při trvalé funkci čerpadla. Vypojte regulaci TCU ze zásuvky a zapojte zástrčku na kabelu čerpadla přímo do zásuvky. 2. Nastavte přepínač čerpadla do polohy Odečtěte hodnotu na průtokoměru. Indikátor průtoku má ukazovat průtok 3 l/min. Pokud je průtok stále menší a nelze nastavit, přepněte čerpadlo na vyšší stupeň. Návod k instalaci a použití Nefit EcomSolar

11 Obr Nastavení průtokoměru 4. Jemným otáčením šroubu nastavte průtok na hodnotu 3 l/min. Při přesném nastavením je spodní hrana plováku na hodnotě 3 (viz obr ). 5. Po přesném nastavení průtoku, zapněte opět regulaci TCU do sítě a vidlici napájecího kabelu čerpadla do zásuvky regulace. 2.4 Vypnutí Je doporučeno nechat systém Nefit EcomSolar neustále v provozu. Úroveň mrazuvzdornosti je možné ovlivnit přimýcháním 100% roztoku Nefit Solární kapaliny (oddíl 5.2.1). Za slunečného počasí s intenzivním slunečním svitem může teplota v systému Nefit EcomSolar vystoupit až na maximální teplotu solární kapaliny. Maximální teplota solární kapaliny je cca 140 C. Maximální teplota v bojleru je 90 C. Při stoupajících teplotách stoupají i ztráty tepla. Pokud teplota v bojleru dosáhne 90 C (maximální nastavená teplota) nastane vyvážený stav. Zisk kolektorů je vždy větší než ztráty kolektorů, solárního bojleru a potrubí. Teplota v bojleru se již nezvyšuje. Není proto možné přehřátí systému. Okruh kolektoru je vybaven pojistným ventilem proti přetlaku. Ventil nesmí být nikdy ucpán nebo uzavřen. 2.5 Vypuštění Bojler má vývody umístěné na horní straně. Proto může při vypouštění v kolektoru zůstat voda nebo solární kapalina. Pro zachování bezpečnosti je vhodné při vypouštění vypnout solární systém a kotel. Nejprve vypojte obě zařízení z elektrické energie. Obr Vypouštěcí ventil bojleru Vypuštění sanitárního okruhu Teplota vody v bojleru může být velmi vysoká. Pokud jsou oba systémy vypnuté, vypouštějte teplou vodu tak dlouho, dokud nevytéká z kohoutku teplé vody studená voda. Postup při vypouštění solárního bojleru: 1. Vypojte zástrčku kotle a solární energetický systém ze síťové zásuvky. 2. Vypouštějte teplou vodu z kohoutku umyvadlové baterie dokud nepoteče studená voda. 3. Uzavřete ventil na napouštěcí kombinaci a/nebo hlavní kohout vodovodní přípojce. 4. Otevřete kohout teplé vody, aby se snížil tlak ve vodovodní soustavě a solárním bojleru a opět ventil uzavřete. 5. Nasaďte vypouštěcí hadici na vypouštěcí ventil a druhý konec zaveďte do kanalizace, aby voda mohla odtékat. 6. Otevřete vypouštěcí ventil bojleru. 7. Opět otevřete kohoutek teplé vody, aby do systému mohl pronikat vzduch a voda mohla odtékat. Návod k instalaci a použití Nefit EcomSolar

12 2. UVEDENÍ DO PROVOZU 8. Pokud budete do vývodu teplé vody vhánět vzduch, bude vypouštění bojleru rychlejší. Pozor, vývod může být horký. 9. Po vypuštění uzavřete vypouštěcí ventil a kohoutek teplé vody Vypuštění okruhu solárního kolektoru Teplota solární kapaliny může být velmi vysoká, hrozí opaření. Okruh solárních kolektorů je napuštěn solární kapalinou Nefit. Pokud jsou kolektory vypouštěny jímejte solární kapalinu do předem připravených čistých plastových nádob s těsným uzávěrem. Kapalina může být znovu použita. Při novém použití je nutné zkontrolovat odolnost proti zamrznutí. Obr Vypouštěcí ventil okruhu kolektoru Postup při vypouštění solárního kolektoru: 1. Zajistěte vypnutí regulace TCU a čerpadla solárního systému. 2. Připojte vypouštěcí hadici na vypouštěcí a plnící ventil kolektorového okruhu a druhý konec zasuňte do čisté nádoby. 3. Otevřete vypouštěcí ventil. 4. Zavzdušněte soustavu otevřením odvzdušňovacího ventilu. 5. Otevřete klapku zpětného ventilu na výstupu čerpadla. Nastavovací šroub zpětné klapky a dvě značky na těle zpětného ventilu mají být v jedné rovině. 6. Jímací nádobu případně připravte pod nejnižší spojku a spojku rozpojte, aby vytekl i zbytek kapaliny z kolektoru. 7. Po vypuštění uzavřete všechny kohouty a spojte opět všechny propojky. Návod k instalaci a použití Nefit EcomSolar

13 3. MONTÁŽ KOLEKTORU 3.1 Obecně Orientace a sluneční elevace Na šikmé střeše je orientace kolektorů závislá na stávající konstrukci střechy. Při umístění na ploché střeše je možné pozici kolektorů optimalizovat tak, aby bylo zachytáváno maximum solární energie. Energetický vstup kolektoru je nejvyšší při jejich orientaci mezi jihovýchod až jihozápad. Náklon kolektoru má být cca mezi 30 a 60. Na obr je znázorněn energetický vstup kolektoru v závislosti na jejich poloze. Počítejte s přímým slunečním osvitem. Zamezte stínění stromy nebo budovami. Vezměte v úvahu nízkou pozici slunce v zimním období. Obr Osvit kolektoru Čidlo teploty kolektoru Čidlo teploty kolektoru je umístěno na horní straně kolektoru. Čidlo má být zasunuto v celé své délce do kolektoru (cca 170 mm hluboko). Po zasunutí se čidlo upevní převlečnou plastovou svorkou PG9 (obr ). Pro optimální funkci čidla použijte při montáži teplovodivou pastu. Obr Čidlo solárního kolektoru Návod k instalaci a použití Nefit EcomSolar

14 3. MONTÁŽ KOLEKTORU Tichelmannův princip zapojení Kolektory mají být zapojeny Tichelmannovým principem, který je znázorněn na obr Obr Zapojení kolektorů Obr Twin trubka Izolace Přívodní potrubí ke kolektorům má být dobře izolováno. Izolační materiál musí snést teplotu až 140 C. Pro omezení ztrát tepla je vhodné umístit solární bojler co nejblíže ke kolektorům. Na druhou stranu je také vhodné umístit solární bojler co nejblíže k nejvíce používanému výtokovému místu teplé vody. Izolovat je nutné obě záslepky a propojky mezi kolektory. Samozřejmá je izolace přívodu a odvodu ke kolektorům. Pro připojení kolektorů k systému je vyvinuta Twin trubka. Je to předizolovaná dvojice trubek pro přívodní a zpětné vedení ke kolektorům. Ve společném izolačním plášti trubek je zároveň uložen dvoužilový kabel pro připojení čidla teploty kolektoru (obr ). Twin trubka není standardní dodávkou v sestavě, je možné ji doobjednat zvlášť. Obr Hydraulické zapojení kolektorů Návod k instalaci a použití Nefit EcomSolar

15 3. MONTÁŽ KOLEKTORU Hydraulické zapojení kolektorů Kolektory se propojují pomocí hadic dodávaných společně s kolektory. Postarejte se, aby vývody kolektorů byly dostatečně zasunuty do hadic. Zajistěte hadice přibalenými svorkami. Vývody kolektoru, které nejsou použity zaslepte kouskem hadice a stopkou. Hadici na stopce zajistěte přibalenou svorkou. Pojistku na svorce vyjměte až po nasunutí na hadici a usazení svorky na místo. 3.2 Montáž na plochou střechu Obr Hydraulické zapojení kolektorů Návod k instalaci a použití Nefit EcomSolar

16 3. MONTÁŽ KOLEKTORU Obr Montážní sada na plochou střechu Obr Montáž rozpěrných profilů na nosnou trubku Návod k instalaci a použití Nefit EcomSolar

17 3. MONTÁŽ KOLEKTORU Při montáži horizontálních kolektorů na plochou střechu je nutný použít jiný rám než při montáži vertikálních kolektorů. Před montáží kolektorů na plochou střechu je nutné nejprve sestavit montážní rám. Rám se skládá z hliníkových T profilů a hliníkových trubek. Rozpěrné profily jsou montovány na základový rám. Držáky kolektorů jsou připevněny na rozpěrné profily pomocí šroubů. V základovém rámu jsou připraveny značky se správným rozměrem. Kolektor lze nastavit do správného náklonu. Kolektor je připevněn na držáky kolektoru. Každý rozpěrný profil je připevněn pomocí U svorky k trubce základového rámu (obr ). Rozpěrné profily neopírejte o plochou střechu. Hrany by mohli poškodit izolaci střechy. Postup montáže na plochou střechu: 1. Smontujte montážní rám podle obr a Rámy jsou dohromady spojeny pomocí spojovací trubky. 3. Montážní rám je pak zajištěn zátěží -betonovými bloky 50 x 50 cm (vertikálně 6 ks na jeden kolektor, horizontálně 3 ks na jeden kolektor) Betonové bloky nejsou součástí dodávky. 4. Umístěte kolektory do montážních rámů a zajistěte je pomocí držáků kolektoru. (obr ) 5. Přívodní trubky ke kolektorům provlékněte pod střechu. Trubky nesmí být při ohybu deformovány. V zásadě jsou možné dva způsoby připojení: - provléknutí trubek plochou střechou pomocí předem připraveného průvlaku s krytem v konstrukci střechy - provléknutí trubek stěnou těsně pod střešním okrajem a utěsnění proti vniknutí vody (obr ) 6. Kolektory mají být propojeny Tichelmannovým principem (obr ). Obr Provléknutí trubek stěnou Každá montážní sada je vybavena více propojovacími hadicemi. Při montáži jednoho kompletu Nefit EcomSolar (2 kolektory) nejsou všechny propojovací trubky potřebné. Návod k instalaci a použití Nefit EcomSolar

18 3. MONTÁŽ KOLEKTORU 3.3 Montáž na šikmou střechu Před použitím sady pro montáž na šikmou střechu je nutné provést malé úpravy střešní konstrukce. Pro připojení kolektorů na systém je nutné připravit v místech přívodu a odvodu otvory pro protažení trubek tak, aby otvory byly dostatečně velké i pro izolaci trubek. Je možné použít např. ventilační tašky (obr ), které však nejsou součástí dodávky. Obr Ventilační taška Montáž na střešní krytinu Obr Montážní sada kolektoru na šikmou střechu nad krytinu Návod k instalaci a použití Nefit EcomSolar

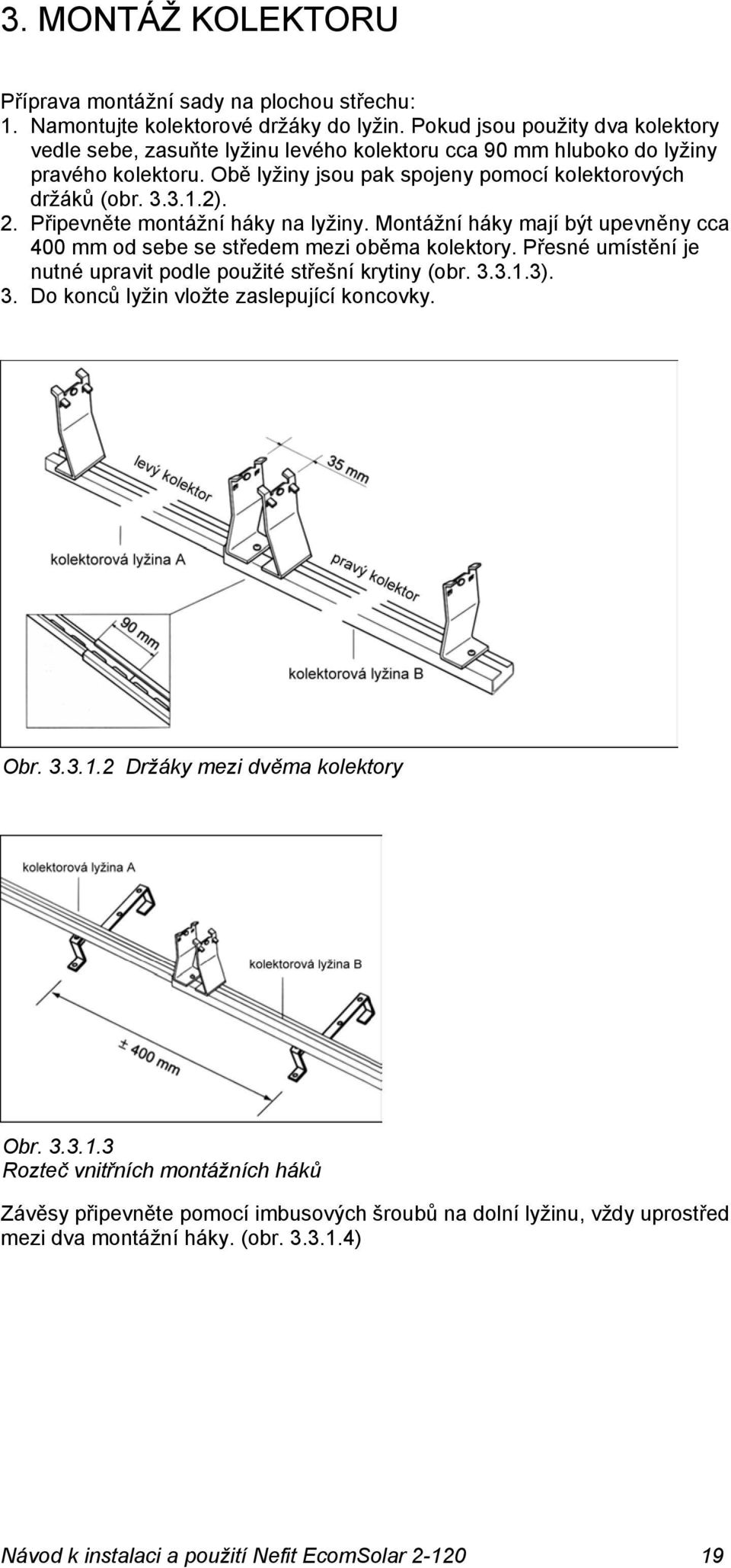

19 3. MONTÁŽ KOLEKTORU Příprava montážní sady na plochou střechu: 1. Namontujte kolektorové držáky do lyžin. Pokud jsou použity dva kolektory vedle sebe, zasuňte lyžinu levého kolektoru cca 90 mm hluboko do lyžiny pravého kolektoru. Obě lyžiny jsou pak spojeny pomocí kolektorových držáků (obr ). 2. Připevněte montážní háky na lyžiny. Montážní háky mají být upevněny cca 400 mm od sebe se středem mezi oběma kolektory. Přesné umístění je nutné upravit podle použité střešní krytiny (obr ). 3. Do konců lyžin vložte zaslepující koncovky. Obr Držáky mezi dvěma kolektory Obr Rozteč vnitřních montážních háků Závěsy připevněte pomocí imbusových šroubů na dolní lyžinu, vždy uprostřed mezi dva montážní háky. (obr ) Návod k instalaci a použití Nefit EcomSolar

20 3. MONTÁŽ KOLEKTORU Tvarovou matku zasuňte do lyžiny ve správné poloze (obr ) Obr Závěs na spodní lyžině Předmontovaný rám zavěste pomocí montážních háků za latě střešní konstrukce (obr ) Obr Zavěšení předmontovaného rámu na střešní latě Postup montáže kolektorů: 1. Vysuňte krytinové tašky v místě instalace spodního dílu rámu nahoru, aby mohly zapadnout montážní háky za střešní lať. 2. Zavěste spodní díl montážního rámu na střešní lať. 3. Krytinové tašky umístěte znovu na původní místo. 4. Opakujte body 1 až 3 pro horní díl rámu. Rozteč mezi horní a spodní lyžinou má být cca 1600 mm (obr ). 5. Umístěte kolektor do držáků na lyžinách, začněte spodní stranou. Horní strana kolektoru je ta, kde je umístěn výrobní štítek. 6. Smontujte kolektor s držáky pomocí třmenů a šroubů (obr ). 7. Namontujte čidlo teploty kolektoru (obr ). Návod k instalaci a použití Nefit EcomSolar

21 3. MONTÁŽ KOLEKTORU Obr Montáž kolektoru do držáků Horní držák kolektoru upevněte do horního třmenu. Třetí třmen není při montáži na šikmou střechu nutný. Střecha s vlnitou krytinou Při montáži solárního systému Nefit EcomSolar na střechu s vlnitým plechem nebo podobnou krytinou, může být montážní lyžina připevněna přímo přes krytinu do střešních latí pomocí přibalených upevňovacích šroubů (obr ). Obr Montáž lyžiny na střechu s vlnitým plechem Návod k instalaci a použití Nefit EcomSolar

22 3. MONTÁŽ KOLEKTORU Montáž do střešní krytiny Nepoužívejte měděný spojovací materiál na lemování z pozinkovaného plechu. Postup při montáži lemování: 1. Ze střechy odeberte potřebný počet tašek, aby vznikla dostatečná plocha pro umístění solárních kolektorů. 2. Namontujte střešní lať 1 ve vzdálenosti 8 cm nad další lať (obr ). 3. Namontujte střešní lať 2 hned vedle střešní latě 1 (obr detail 1). 4. Namontujte krycí olověný plech s latí 3 na střešní lať 2. (obr detail 1) 5. Namontujte lať 4 na horní straně lemování ve vzdálenosti cca 206 cm tak, aby lemování bylo správně podepřeno (obr detail 2). 6. Namontujte lať 5 na horní stranu lemování (obr detail 2). Obr Přidání střešních latí pro lemování 7. Upevněte pravou část lemu. Umístěte ji s přesahem asi 2 cm vlevo od hrany střešní tašky v řadě nad montážním otvorem (obr ) 8. Lemování ukotvěte pomocí přibalených tvarových držáků. 9. Upevněte levou část lemu. Návod k instalaci a použití Nefit EcomSolar

23 3. MONTÁŽ KOLEKTORU Obr Výchozí situace pro uložení lemu Postup montáže kolektorů: 1. Namontujte tři držáky kolektoru. Dva na každé boční straně a jeden na dolní straně kolektoru. 2. Mezi každý držák kolektoru a pozinkovaný lem vložte kousek čtyřhranné lemovky, aby byly obě části galvanicky odděleny (obr detail 3) 3. Položte kolektor na ochranné sklo a vložte čtyřhrannou lemovku do drážky pláště kolektoru aby po dosednutí na lem tvořila bezpečné spojení s lemem kolektoru. Obr Izolační lemovka kolektoru Návod k instalaci a použití Nefit EcomSolar

24 3. MONTÁŽ KOLEKTORU 4. Namontujte kolektor do držáků kolektoru a přišroubujte je k třmenům. 5. Namontujte čidlo teploty do kolektoru (obr 3.1.2). Obr Držáky kolektoru při montáži do střešní krytiny 6. Umístěte tříhranný těsnící profil na vnější boční a horní stranu lemu. 7. Na horní stranu každého kolektoru umístěte krycí lištu přes spojení kolektoru a lem (obr ). 8. Uložte zpátky na místo všechny tašky střešní krytiny, aby bylo lemování kolektorů správně zakryto. Někdy může být nutné některé tašky zkrátit. 9. Uhlaďte olověný plech, aby přesně kopíroval střešní krytinu a dobře k ní přiléhal. 1. Kolektor 2. Krycí lišta 3. Tříhranný profil 4. Držák lemu (pomocné upevnění) 5. Držák lemu 6. Střešní lať 7. Držák kolektoru Obr Krycí lišta na horní straně kolektoru Návod k instalaci a použití Nefit EcomSolar

25 3. MONTÁŽ KOLEKTORU Delší olověný plech Pokud spodní okraj lemu na střeše přesahuje spodní střešní lať o více než 8 cm, je nutné olověný plech podepřít další latí, aby byl zajištěn pozvolný přechod na střešní krytinu (obr ). Obr Dodatečné podepření delšího olověného plechu Tip: Pokud je spád střechy menší než 30, je vhodné použít delší přechod olověným plechem, aby se zamezilo hromadění vody pod kolektory při dešti. Návod k instalaci a použití Nefit EcomSolar

26 4. HYDRAULICKÉ ZAPOJENÍ SESTAVY 4.1 Montáž skupiny oběhového čerpadla Při montáž skupiny postupujte následovně: 1. Připevněte montážní třmen skupiny přiloženými šrouby na zeď. 2. Montážní třmen orientujte správným směrem (viz obr ) 3. Nasuňte zadní díl izolace na montážní třmen. 4. Vložte čerpadlo do montážní třmen (nejprve do horního otvoru) 5. Namontujte přiložený T kus, montáž těsněte teflonovou páskou. 6. Přiložte vrchní kryt izolace a zacvakněte izolaci k sobě. Sestava čerpadla musí být montována vždy vertikálně. Jinak není zaručena funkce zpětné klapky a průtokoměru. Sestavu montujte pouze do vratné větve (obr a 6.2.2). Obr Skupina čerpadla Návod k instalaci a použití Nefit EcomSolar

27 4. HYDRAULICKÉ ZAPOJENÍ SESTAVY 4.2 Montáž skupiny plnění Skupina je sestavena z následujících dílů: - pojistný ventil - tlakoměr (manometr) - plnící a vypouštěcí ventil - expanzní nádoba Namontujte výše uvedené díly na konzoly expanzní nádoby (viz obr ). Těsnost montáže zajistěte použitím teflonové pásky. Pomocí přiložené hadice lze výtok pojistného ventilu zaústit do odpadu. Obr Skupina plnění 4.3 Bojler S120 Bojler vybalte až na místě montáže. Předejdete tak jeho případnému poškození při transportu. Postup montáže solárního bojleru: 1. Našroubujte na spodní stranu bojleru stavěcí šrouby. Při montáži bojler opatrně nakloňte na hraně. Použijte případně ochranný materiál, aby se zabránilo poškození krytu bojleru. 2. Bojler postavte na rovnou plochu a dostavte ho do svislé polohy. 3. Vývody bojleru doplňte přechodkami na svěrný kroužek 3/4 x 15 mm. Přechodky nejsou standardní dodávkou sestavy. 4. Smontujte všechny díly skupiny plnění bez zbytečného pnutí. 5. Zkontrolujte těsnost sestavy a spojů. Návod k instalaci a použití Nefit EcomSolar

28 4. HYDRAULICKÉ ZAPOJENÍ SESTAVY 6. Vložte čidlo teploty bojleru do norné trubky a připojte čidlo elektricky do svorky S2 na regulaci solárního systému TCU (obr ). 7. Proveďte propojení napouštěcí kombinace na přívod studené vody do bojleru (vpravo). 8. Propojte výstup TUV (vlevo) z bojleru na termostatický směšovač. Propojte termostatický směšovací ventil s přívodem studené vody do systému přípravy TUV kotle. 9. Připojte bojler na okruh solárních kolektorů se skupinou čerpadla (viz. principiální schéma zapojení v oddíle 6.2). 10. Postarejte se o možnost dodatečného odvzdušnění systému, pokud jsou v soustavě místa s možností hromadění vzduchu. Používejte pouze odvzdušňovače odolávající vysokým teplotám. Další odvzdušňovače nejsou součástí standardní dodávky. (obr ). Obr Odvzdušňovač pro vysoké teploty Pokud je bojler umístěn mimo budovu je nutné sanitární systém při hrozbě zamrznutí vypouštět. Návod k instalaci a použití Nefit EcomSolar

29 5. ÚDRŽBA Systém Nefit EcomSolar je nutné kontrolovat každé dva roky podle následujících instrukcí (oddíl 5.1 až 5.4). 5.1 Kolektor Znečištění kolektoru látkami z ovzduší, pískem, prachem. Sklo kolektoru čistěte jemným hadříkem. Nepoužívejte žádné hrubé agresivní mycí prostředky a rozpouštědla. 5.2 Nefit Solar kapalina Je nutné kontrolovat solární kapalinu v okruhu solárních kolektorů. Kontrolu můžete provést pomocí kontrolního hustoměru. Případné odchylky a úroveň mrazuvzdornosti je možné korigovat pomocí 100% Nefit Solar kapaliny. Dodávaná balení: Obsah [ l ] Složení 5 50% propen glykol / 50% voda 10 50% propen glykol / 50% voda 20 50% propen glykol / 50% voda % propen glykol Kontrola mrazuvzdornosti Při uvádění solárního systému do provozu je nutné kontrolovat Nefit Solar kapalinu. Kontrolu lze provést pomocí speciální měrky (lze objednat). Případné odchylky se vyrovnají 100% roztokem Nefit Solar kapaliny. Postup korekce mrazuvzdornosti: 1. Před vlastním měřením je nutné zajistit co největší homogenitu měřené kapaliny. Nechte proto min. 10 minut před odběrem cirkulovat čerpadlo. 2. Plnícím ventilem odpusťte trochu solární kapaliny do připravené nádoby. 3. Změřte měrkou mrazuvzdornost kapaliny. 4. Určete korekční faktor podle následující tabulky Tab Korekční faktor naměřená mrazuvzdornost T = 0 C T = -5 C T = -10 C T = -15 C T = -20 C T = -25 C 0,45 0,35 0,27 0,19 0,10 0,02 5. Spočítejte objem v kolektorovém okruhu. Pro výpočet vycházejte z údajů v tabulce Návod k instalaci a použití Nefit EcomSolar

30 5. ÚDRŽBA Tab Objem součástí kolektorového okruhu Součást Objem [ l ] Kolektor 1,0 Skupina čerpadla 0,2 Expanzní nádoba 3,0 Výměník bojleru (S 120) 4,7 1 m Cu trubky φ 15 mm 0,13 6. Množství 100% Nefit Solar kapaliny, které je nutné přidat, aby bylo dosaženo doporučeného složení (50% propen glykol / 50% voda) je možné spočítat z celkového objemu okruhu solárních kolektorů násobeného korekčním faktorem (viz. příklad). 7. Okruh doplňte vypočteným množstvím 100% solární kapaliny. 8. Zkontrolujte znovu Nefit Solar kapalinu podle bodů 1 až 3. Příklad Zadání: naměřená mrazuvzdornost: -10 C 2 kolektory 1 skupina čerpadla 1 výměník 10 metrů Cu trubky φ 15 mm Určete podle tabulky objem kolektorového okruhu. Celkový objem: 2 kolektory 2 x 1,0 = 2,0 litrů 1 skupina čerpadla 1 x 0,2 = 0,2 litrů 1 expanzní nádoba 1 x 3,0 = 3,0 litrů 1 výměník bojleru 1 x 4,7 = 4,7 litru 10 metrů potrubí 10 x 0,13 = 1,3 litrů Celkem 11,2 litrů Určete pomocí stupně mrazuvzdornosti (-10 C) z tabulky korekční faktor pro okruh solárních kolektorů. korekční faktor 0,27 Množství 100% Nefit Solar kapaliny, které je nutné doplnit je: 0,27 x 11,2 = 3,0 litry Pokud je nutné doplnit do soustavy 3 litry 100% Nefit Solární kapaliny, je nutné nejprve ze soustavy 3 litry vypustit. 5.3 Okruh kolektoru Kolektorový okruh kontrolujte podle následujících bodů: - Proveďte odvzdušnění kolektoru. - Zkontrolujte okruh na netěsnosti. - Zkontrolujte nastavení průtoku (viz oddíl 2.3). - Zkontrolujte tlak v okruhu (plnící tlak je 1,7 bar) a případně ho upravte. 5.4 Okruh solárního bojleru Bojler je vybaven bezúdržbovou ochrannou anodou. Zkontrolujte bojler na netěsnosti. Návod k instalaci a použití Nefit EcomSolar

31 6. SPECIFIKACE 6.1 Technická data Solární systém průměrná energetická výtěžnost 4,2 GJ / rok Regulační jednotka TCU Napájení 230 VAC, 50-60Hz Příkon cca 3 VA určena k zasunutí do běžné zásuvky, Připojení připojení čidel pomocí svorkovnice na zadní straně Čidla do jímky φ 6 mm, teplotní odporové čidlo kolektoru a bojleru IP krytí IP 20 Rozměry v x š x h 120 x 55 x 66 mm Rozsah nastavení teplotního rozdílu 4-16 C, přednastaveno na 8 C polovina nastaveného teplotního Vypínací teplotní rozdíl rozdílu, např. pro rozdíl 8 C je vypínací teplotní rozdíl 8/2=4 C Teplota bojleru nastavitelná v rozsahu C Skupina čerpadla Napájení Příkon Připojení jednotky Čerpadlo Připojení čerpadla 1 1/2 230 VAC, 50-60Hz cca 30 W, přepínač čerpadla I cca 45 W, přepínač čerpadla II cca 60 W, přepínač čerpadla III φ 15 mm, svěrný kroužek Grundfos UPS 25-40, 130 mm Hydraulický okruh Expanzní nádoba Otevírací tlak pojistného ventilu přetlak 1 bar, max. tlak: 3 bary objem 8 litrů 3 bary Kolektor Maximální provozní teplota 135 C Maximální tlak 6 bar Hmotnost 34 kg Rozměry v x š x h 112 x 1134 x 2119 mm Návod k instalaci a použití Nefit EcomSolar

32 Protimrazová ochrana materiál kolektoru materiál absorberu Izolace Úprava absorberu plnící kapalina Nefit Solar se směsí nemrznoucího činidla a 50% vody ABC umělá hmota měď minerální vlna Absorpční koeficient α 0,92-0,94 černý - chrom nebo nikl Emisní koeficient ε 0,12-0,16 Brutto plocha povrchu 2,4 x 2 = 4,8 m 2 Účinná plocha 2,33 x 2 = 4,66 m 2 Bojler Rozměry h x Obsah Hmotnost (čistá) Anoda Připojení přívod šneku zpátečka šneku přívod studené vody výstup teplé vody 956 x 512 mm (nastavitelná výška mm) 120 litrů 63 kg magnesium (délka 505 mm, φ = 26 mm φ 3/4, h = 975 mm φ 3/4, h = 975 mm φ 3/4, h = 980 mm φ 3/4, h = 980 mm Nefit Solar - solární kapalina Maximální teplota 140 C Složení 50% propen glykol / 50% voda Kiwa - ATA číslo: K Principiální schéma zapojení 7. 1) Solární kolektor 2) Čerpadlo 3) Zpětný ventil 4) Omezovač průtoku 5) Tlakoměr 6) Pojistný ventil 7) Expanzní nádoba 8) Plnící ventil kolektoru 9) Konzola expanzní nádoby 10) TCU řídící jednotka 11) Teplotní čidlo 12) Teplotní čidlo TUV 13) Solární bojler NEFIT 14) Výpustný ventil 15) Automatický odvzdušňovač 16) Termostatický směšovač 17) Napouštěcí kombinace 18) Kotel Nefit HRC Obr Nefit EcomSolar systém na šikmé střeše Návod k instalaci a použití Nefit EcomSolar

33 6. SPECIFIKACE 1. Solární kolektor 10. TCU řídící jednotka 2. Čerpadlo 11. Teplotní čidlo 3. Zpětný ventil 12. Teplotní čidlo TUV 4. Omezovač průtoku 13. Solární bojler NEFIT 5. Tlakoměr 14. Výpustný ventil 6. Pojistný ventil 15. Automatický odvzdušňovač 7. Expanzní nádoba 16. Termostatický směšovač 8. Plnící ventil kolektoru 17. Napouštěcí kombinace 9. Konzola expanzní nádoby 18. Kotel Nefit HRC Obr Nefit EcomSolar systém na ploché střeše 6.3 Rozměry Stacionární bojler A - přívod do výměníku B - výstup TUV C - přívod studené vody D - zpátečka z výměníku připojení: 3/4 Návod k instalaci a použití Nefit EcomSolar

34 6. SPECIFIKACE Vertikální kolektor A - výstup z kolektoru 1 (teplý) B - zpátečka do kolektoru 1 (studená) C - výstup z kolektoru 2 (teplý) D - zpátečka do kolektoru 2 (studená) Horizontální kolektor A - výstup z kolektoru 1 (teplý) B - zpátečka do kolektoru 1 (studená) C - výstup z kolektoru 2 (teplý) D - zpátečka do kolektoru 2 (studená) Návod k instalaci a použití Nefit EcomSolar

35 POZNÁMKY Návod k instalaci a použití Nefit EcomSolar
